Электрическое подключение кухонной вытяжки
В инструкции электрических дрелей написано: категорически запрещается заземлять. Почему, спрашивается. Считаем, речь касается процесса работы. Допустим, если сверлить батарею, начнется пробой на землю. Очевидно: редуктор стальной, ось. Возникнет значительный ток утечки. Инструкции напишет: нельзя заземлять прибор. Штекер попросту лишен боковой клеммы.
Нарушение инструкций, полагаем. В книге Полонского П.А. «Монтаж линейно-кабельных сооружений городских телефонных сетей 1978» указывается (стр. 80): электродрель должна иметь непременно заземление. Некоторые производители оборудования нарушают общепринятые нормы. Достоверно известно: некоторых людей убивало, работающих электродрелью – касались батареи центрального отопления. Избегая повторения с кухонной вытяжкой, домохозяйкой, прибор следует непременно заземлить. При невозможности мероприятия – занулить!
Полагаем, сказанное доступно изложено. Добавим, не принято кухонные встраиваемые приборы включать в розетку. Для коммутации с электрической сетью используются колодки, перед вставкой проводника лучше залудить, дабы не трепались, не покрывались налетом оксида. Рассказ про то, как установить вытяжку, подходит к концу. Наверняка найдутся у читателей другие пожелания, можете озвучить комментариями.

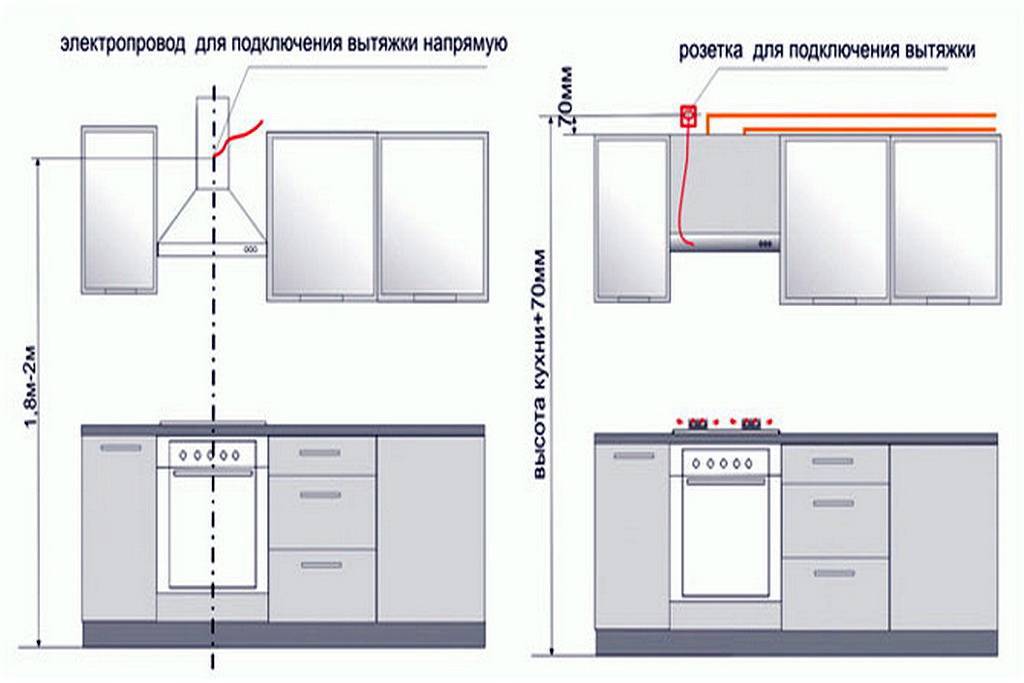

Подключение вытяжки к вентиляции и электропитанию
В каждой современной постройке должен быть контур заземления и соответствующие розетки, но большинство домов далеки от идеала. И все же при наличии евророзеток, подсоединяя вытяжку, провод необходимо подключить к заземляющей клемме.
Если в комнате нет евророзетки, систему заземляют подключением к глухой нейтрали от электрического щита. В нем находят шину с готовым стержнем для подключения провода, добавляют к нему дополнительный заземляющий кабель и протягивают на кухню.
Сечение медного многожильного кабеля не должно быть менее 2,5 кв. мм. Новый провод накидывается поверх старого путем затягивания гайки с шайбой.
Только после подключения заземления можно включать вытяжку в розетку и начинать эксплуатацию агрегата.
Виды вытяжных систем
Вытяжные системы делятся на канальные, также называемые прямоточными, и рециркуляционные. Существуют также комбинированные модели, работающие в обоих режимах. Давайте рассмотрим особенности прямоточных и рециркуляционных систем.

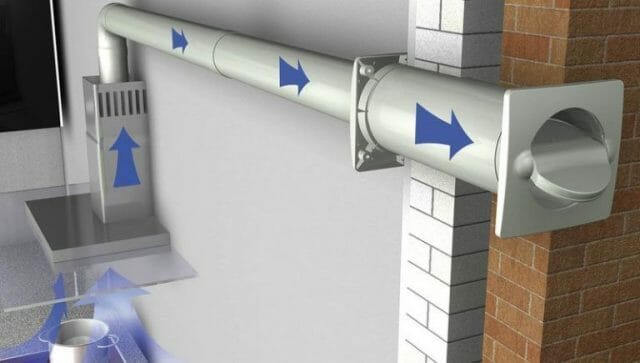

В прямоточной системе воздух всасывается насосом и выталкивается через вентиляционное отверстие. Устройство оснащено жировым фильтром, который можно снять с устройства и очистить от скопившихся частиц жира по мере загрязнения. Эта система более долговечна и проста в обслуживании, чем другие системы, и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы рядом с прибором находилось кухонное вентиляционное отверстие.
Система рециркуляции также забирает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В этой системе используются два фильтра: жировой и угольный. Жировой фильтр точно так же улавливает частицы масла и жира, а угольный фильтр удаляет неприятные запахи и обеспечивает более тщательную очистку воздуха. Этот тип системы не связан с вентиляционными отверстиями и может быть установлен в любом месте. Жировой фильтр периодически промывается, а фильтр с активированным углем, выполненный в виде съемного картриджа, является одноразовым. После нескольких месяцев использования его необходимо заменить на новый, что увеличивает эксплуатационные расходы системы.
Помимо принципа работы, кухонные вытяжки различаются по способу установки. Они могут быть установлены различными способами. Ниже приведен список различных типов кухонных вытяжек
- Настенные навесы крепятся к настенной мебели или полкам; они компактны (часто в виде небольшой коробки) и имеют небольшую мощность;
- Настенные системы монтируются на стену, в отличие от подвесных систем;
- Купольные вытяжки (также известные как вытяжки с дымоходом) являются разновидностью настенных устройств, но купола имеют характерную форму и обычно являются наиболее эффективными системами;
- Встраиваемые системы устанавливаются внутри предметов мебели;
- Угловые приборы занимают кухонный угол;
- Островные системы устанавливаются над варочными панелями, которые располагаются на “острове” в центре кухни;
- Телескопические или выдвижные системы – такие системы выдвигаются из кухонной мебели при необходимости.
Помимо вышеперечисленных типов приборов, вытяжки делятся на обычные и наклонные. Горловина обычной вытяжки расположена параллельно варочной поверхности. В случае наклонных вытяжек горловина наклонена по отношению к варочной поверхности. Предполагается, что наклон увеличивает эффективность вытяжки.
Ответы на популярные вопросы
Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?
Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.
Если вам достаточно обойтись возвратом через фильтрационную систему вытяжки очищенного потока воздушной массы, то воздуховод вам не нужен.
Как установить встроенную вытяжку с выдвижной частью?
Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.
Как установить встраиваемую вытяжку в шкаф большого размера?
Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.
Что делать если мощности недостаточно?
Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.
Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.
В некоторых случаях корпус вытяжки используют только в качестве части воздухопровода. Устанавливают мощный наружный вентилятор, который резко увеличивает производительность оборудования с 800 – 1000 м3/ч до 1500 – 2000 м3/ч.
Как сделать, чтобы вытяжка не мешала естественной вентиляции?

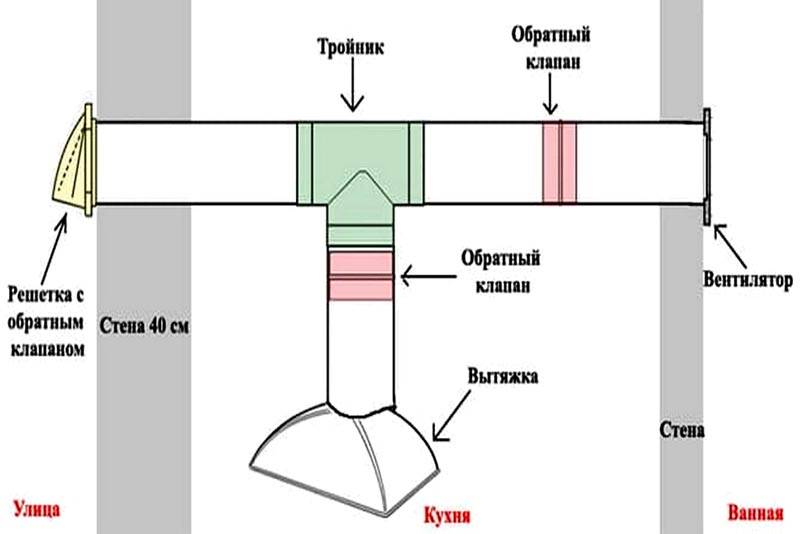

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа в вентканал был бы врезан дополнительный патрубок с открытым отверстием.
В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.
Где устанавливать кухонную вытяжку
Установка кухонной вытяжки ведется согласно инструкции. У дорогих моделей, изделий известных фирм вариантов 3-5, прочих – один. Главными факторами считайте высоту подвеса над кухонной плитой, перекрытие порталом поверхности рабочего стола целиком, количество изгибов воздуховода. Центральные аспекты, определяющие работоспособность вытяжки. Если подвесить портал слишком низко, начнут гореть, плавиться жировой фильтр, иные элементы конструкции. Вход кухонной вытяжки расположен слишком высоко – часть продуктов сгорания будет проходить мимо. Низко подвешенное оборудование будет мешать повару. Критериев выбора места под кухонную вытяжку много.
Телевизионные передачи, видео Ютуб, обзоры дают противоречивые рекомендации касательно высоты установки кухонной вытяжки, советуем следовать руководству по эксплуатации. Цифры услышите разные, производитель изучил, какую мощность дают конфорки, вне зависимости питается ли варочная панель газом или электричеством. Тяжкий труд проделан сервисными бригадами крупных концернов, зачем плыть против течения. Например, в инструкции указано:
- Минимальная высота подвеса над газовой плитой составляет 65 см.
- Минимальная высота подвеса над кухонной плитой составляет 55 см.
Расстояния, отмеренные от крышек конфорок, не от стола плиты, рекомендуем выдерживать. Дистанции определяются количеством горелок, размерами портала, умная передача руководство по эксплуатации заменить неспособна. Инструкции нет – скачайте, побороздив интернет, сегодня найдете бумаги.
Наконец, для тяжелых случаев, кухонная вытяжка настолько простая, что лишена инструкции, рекомендуется выбрать расстояние максимальное, рекомендованное найденными источниками. Портал по возможности перекрывает конфорки с запасом 5–10 см. Уместно накрыть куполом горелки, работающие чаще (хозяйка может пользоваться из четырех расположенными по диагонали, накрыть не удастся).
Каждый соберет вытяжку своими руками, получив соответствующий опыт работы, обрабатывая металл. Использовать прибор по правилам нельзя, многие горн строят сами, здесь только вытяжка. Отверстие купола снабдите вентилятором ванной комнаты. Прибор обязан выдерживать повышенные температуры. Лучше для кухонной вытяжки выбрать стальной вентилятор, известны случаи – нормально работал пластиковый. Обсуждали вопрос, как изготовить конструкцию своими руками, упомянем: размеры можно позаимствовать аналогичной конструкции
Обратите внимание: у современных вытяжек используются тангенциальные вентиляторы, можно взять из старого пылесоса, благо крыльчатка имеется. Кухонная вытяжка работает в длительном режиме (без перерыва)
Потрудитесь снабдить устройство предохранительными механизмами. Иные пылесосы лишены защиты против перегрева по тривиальной причине: мотор обдувается отфильтрованным воздухом, забираемым через шланг. Кухонной вытяжке номер принесет вред. Воздух плиты горячий, может нагревать дополнительно двигатель кухонной вытяжки, не охлаждать. Проблема решается просто. Найдите в старой бытовой технике термопредохранитель на 135 или 145 ºС. Посетите рынки. Плотно к виткам обмотки статора примотайте приобретение, подавайте питание через элемент защиты.
Большинство пылесосов лишено варисторов. Элементы избавляют от пробоя коллектора (искра). Более подробно читатели осведомятся на специализированных сайтах, напаиваются варисторы параллельно щеткам одним концом, вторым сажаются на корпус двигателя. Отсутствуй заземление, пробой пойдет оболочкой мотора, не выходя в цепь, не наводя помехи, не сжигая нежные электронные устройства.
Высота установки вытяжки вопрос решенный. Двигатель пылесоса шумный, есть шанс, соседи вызовут подкрепление, наряд узнает, кто завывает в вентиляционном канале. Логично заменить коллекторный мотор асинхронным. Корпус, крыльчатку взять пылесоса. Сложный процесс, если распирает желание сделать кухонную вытяжку своими руками…
Варианты установки вытяжки на кухню
Существуют разнообразные способы установки кухонной вытяжки. Все они различаются между собой, поэтому рассмотрим каждый из них по-отдельности.
Установка вытяжки в шкафчик
- Для этого необходимо заказать отдельный шкаф под электроприбор. Главная особенность такого шкафчика заключается в отсутствии дна, вытяжка будет крепиться к средней полке.
- Расстояние до этой полки вымеряется по высоте устройства, в среднем этот размер равен 13-15 см. Стоит смотреть по модели и фирме производителя.
- Также, если предусмотрено подключение к вентиляционному каналу, необходимо вырезать отверстия под воздуховод и в полке и в крыше шкафчика. Диаметр отверстия равен диаметру гофры. Чаще всего на встраиваемых моделях диаметр равен 10-12 см.
- На той плоскости, которая фиксируется к полке, расположены 4 отверстия. Можно закрутить саморезы, либо просверлить сквозные отверстия в полке. Все зависит от того, какой крепеж в комплекте вашей вытяжки.
- Следующий шаг – разметка навесного шкафчика. Если используются «уши», которые не регулируются – необходимо вымерить высоту с точностью до миллиметра. Универсальные крепления, которые представляют собой навесы, цепляющиеся за металлическую полосу на стене, то, в данном случае, допустима погрешность в -/+ 5 мм.
Установить вытяжку на кухне таким способом легко и эстетично: вы скрываете все ненужные детали за дверцей шкафчика, и можете избежать протягивания гофрированной трубы. Если, конечно, ваша вытяжка может работать в рециркуляционном режиме.
Установка вытяжки под шкафчик
Еще один способ крепления вытяжки, только теперь устройство не встраивается внутрь мебели, а крепится к нижней части шкафа.
Такой вид вытяжек подходит для тех кухонь, где обильная готовка – редкость, в основном что-то готовится на одной конфорке
- Если вы будете прокладывать воздуховод, следует заранее сделать круглые отверстия, диаметром равным тому, что указан в инструкции вытяжки.
- Шкаф крепится аналогичным способом, как и в предыдущем разделе.
- Панель вытяжки необходимо чем-либо скрыть. Для этого используется аналогичный материал, из которого сделаны фасады. Устанавливается он как фальш-панель: либо на двухсторонний скотч, либо на специальный клей.

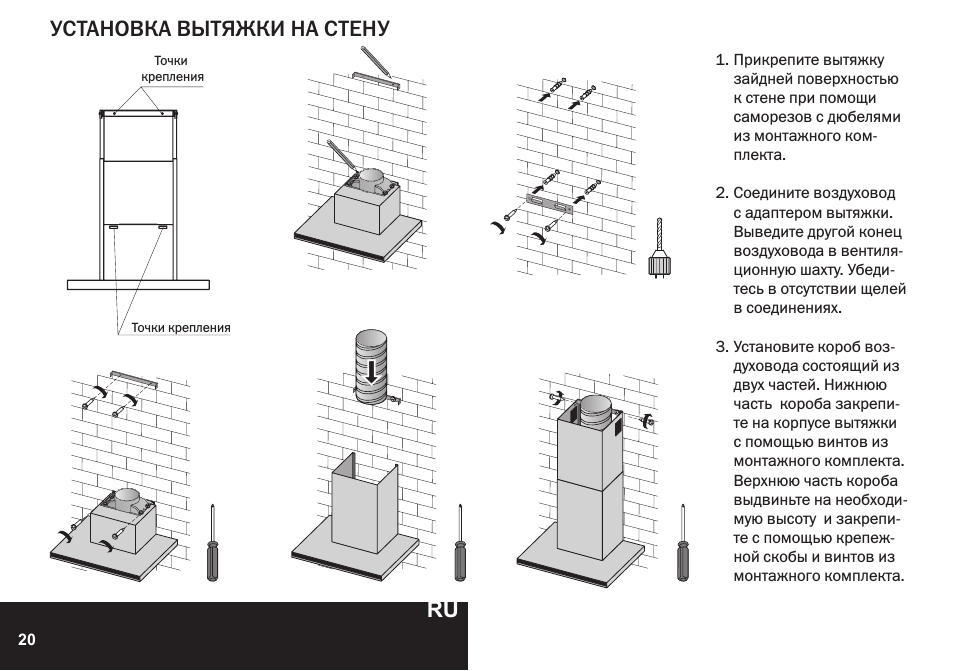

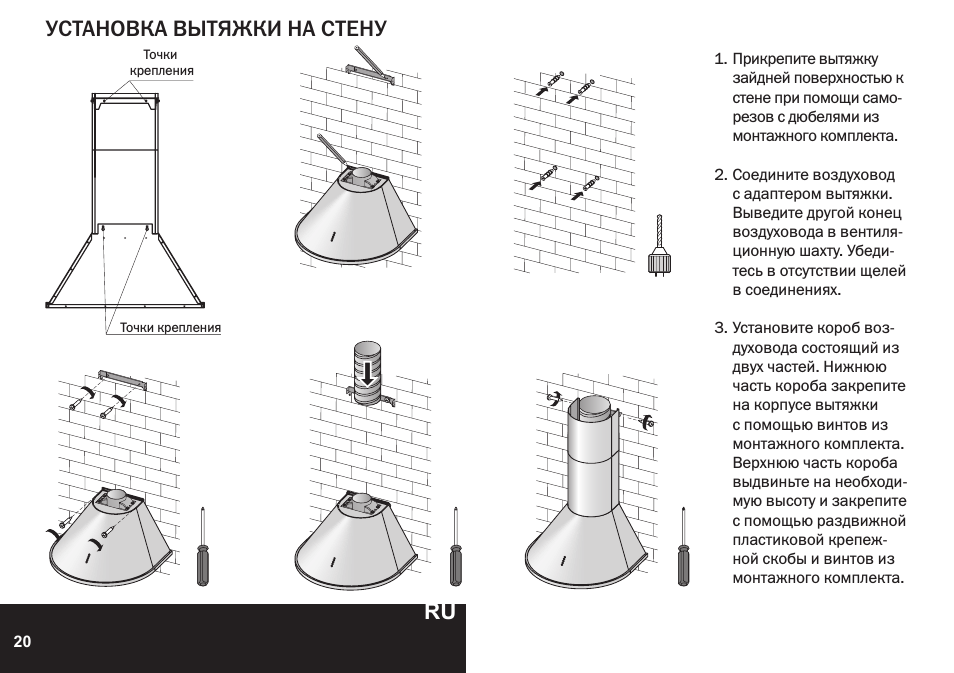

Монтаж вытяжки на стену
Данный способ – самый простой и надежный.
- Первым делом следует отмерить расстояние, которое будет располагаться между плитой и вытяжкой. Запомните, что минимальная высота 55 см, максимальная около 80 см. Иначе существует возможность потерять эффективность всасывания.
- Приложите вытяжку к отчерченной линии и обведите 4 метки сквозь заднюю панель устройства.
- Просверлите отверстия буром 8 мм под дюбель с минимальной длиной 50 мм.
- Закрутите два верхних самореза так, чтобы была возможность повесить на них вытяжку.

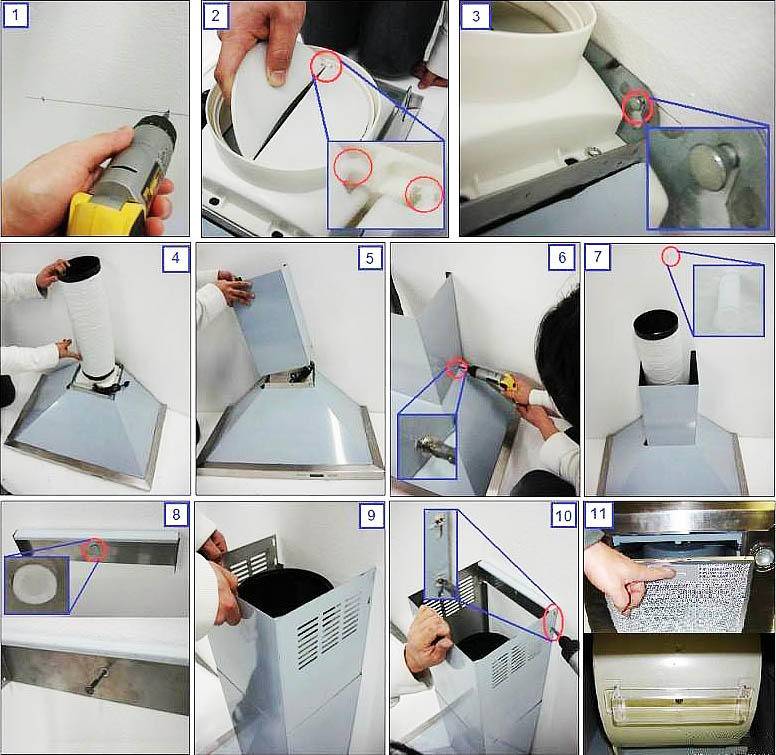

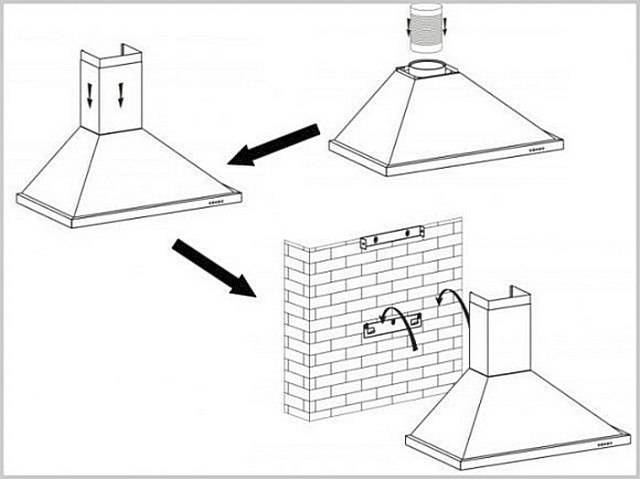

Процесс навески кухонной вытяжки на саморезы
Если устройство надежно висит, то прямо, сквозь металлические отверстия в задней панели, вкрутите саморезы в нижние два дюбеля.

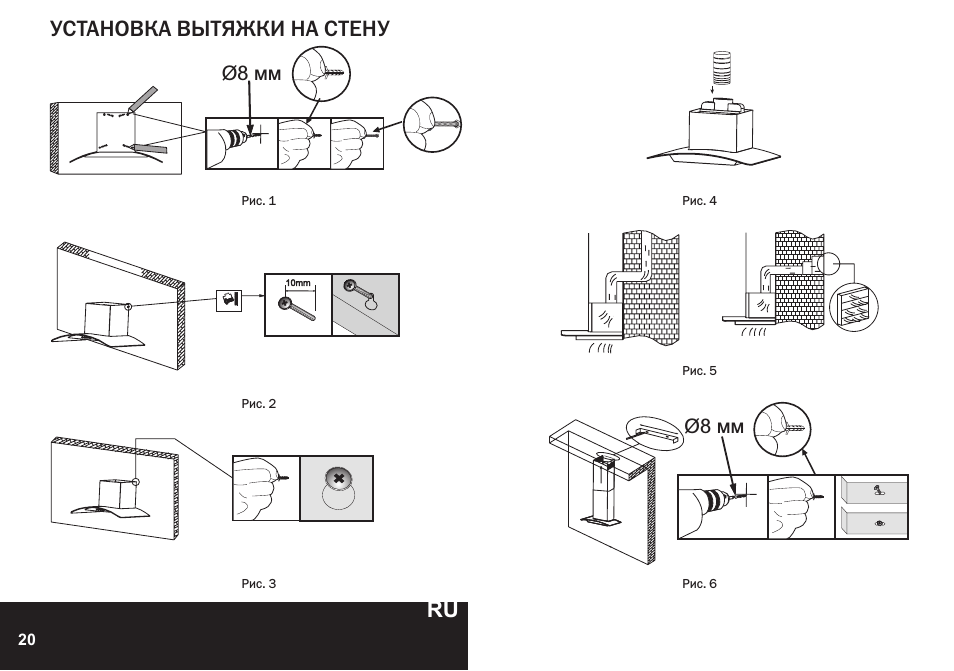

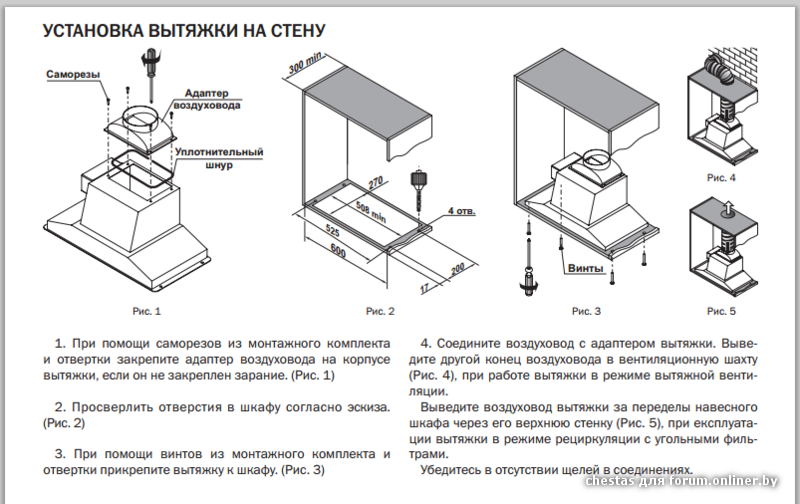

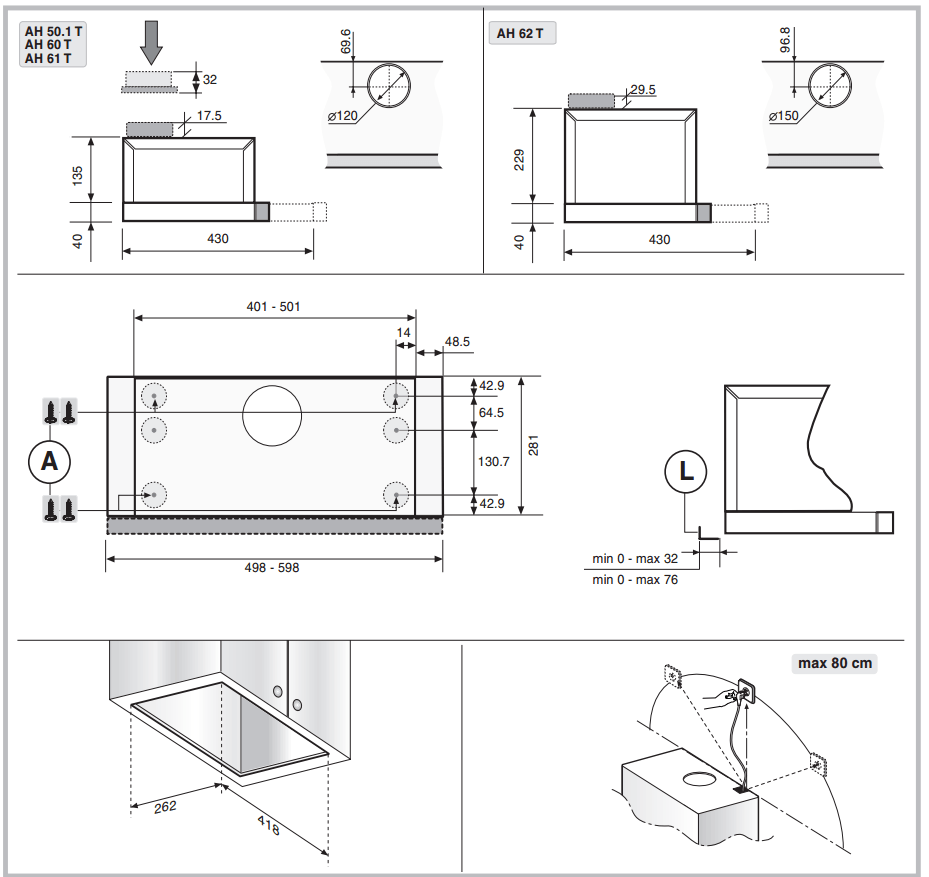

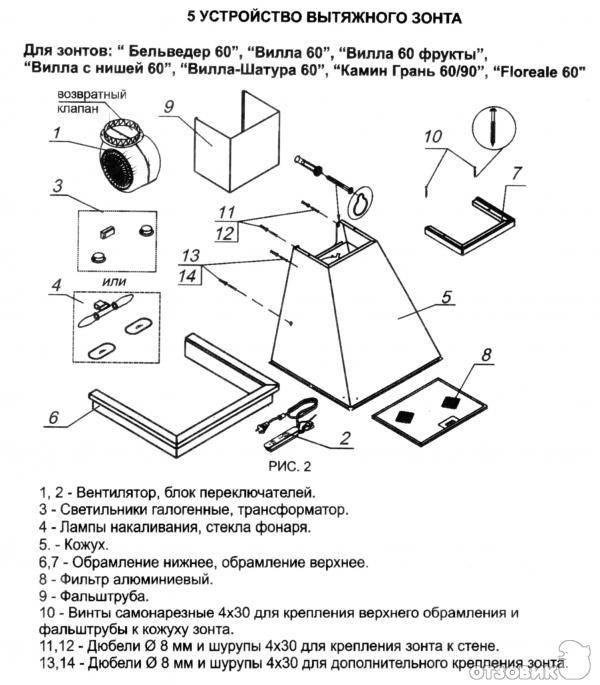

Схема установки вытяжки на кухне обычно предусмотрена с каждым изделием, однако если вы не обнаружили ее в комплекте с вашей вытяжкой – не расстраивайтесь. На каждую модель в интернете есть все сведения.

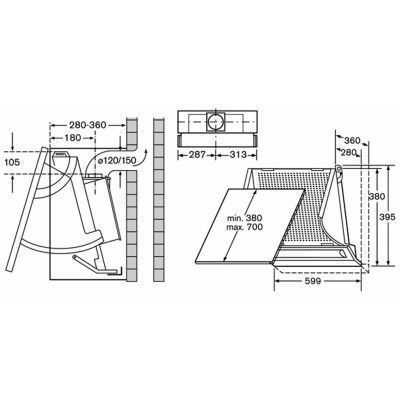

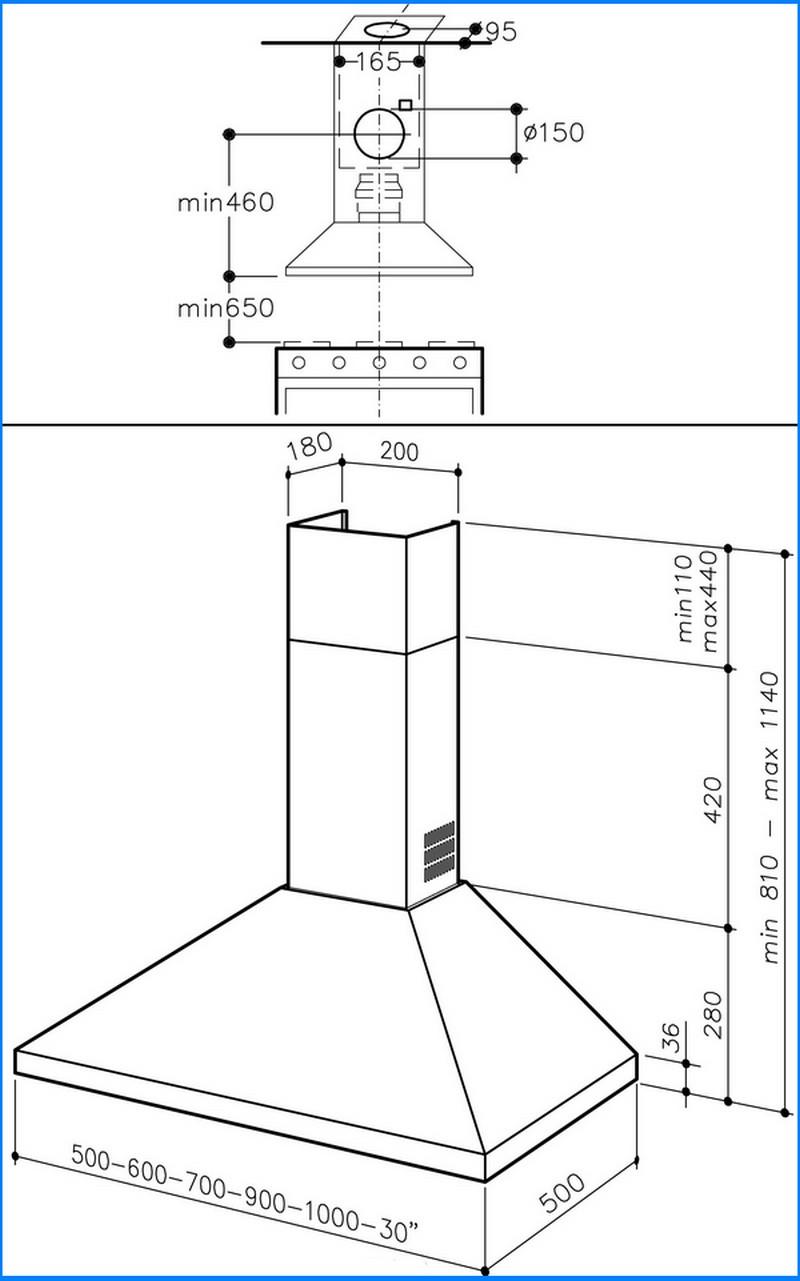

Схема настенной плоской вытяжки, с подробным описанием всех размеров
Ниже представлено несколько фото, на которых показаны различные способы крепления кухонных вытяжек.
Плоская настенная вытяжка – воздуховод спрятан в специальном выступе на потолке, сделанном из гипсокартона
Скрытая встроенная вытяжка, от которой можно разглядеть только лишь выдвижную панель
Монтаж кухонной вентиляции
Обычно районы частной застройки отличаются низким уровнем загрязнения воздуха, но этот показатель надо узнать и учитывать при проектировании системы вентиляции. В сложных ситуациях нужны дополнительные меры и устройства для очистки.
Монтаж кухонной вентиляции
Основные принципы организации вентиляции: нужны отверстия для входа и выхода воздуха. Первые располагаются на наружных стенах, но строго выше уровня фундамента. Место для вторых – крыша
Важно правильно устроить и трубу для выхода воздуха – высота над поверхностью крыши не менее полуметра
Движение воздуха в доме должно происходить по направлению из комнат в кухню, а после этого уже наружу.
Устраивая вентиляцию, важно выбирать только качественные материалы. Это не тот случай, когда время думать об экономии
Размеры вентиляционных каналов рассчитываются по специальным таблицам, работать с ними легко, но делать это надо заранее, на этапе проектирования дома и строительства.
Лучший материал для вентиляционного канала – нержавеющая сталь. Она гладкая, без царапин и заусенцев – частицы загрязнений не будут оседать на стенках, чистить канал придется реже и проще.
Чтобы в шахты не попадали посторонние предметы, входы в них защищают решетками. Сейчас выпускают декоративные модели разных стилей и форм, поэтому подобрать подходящую получится для любой комнаты.

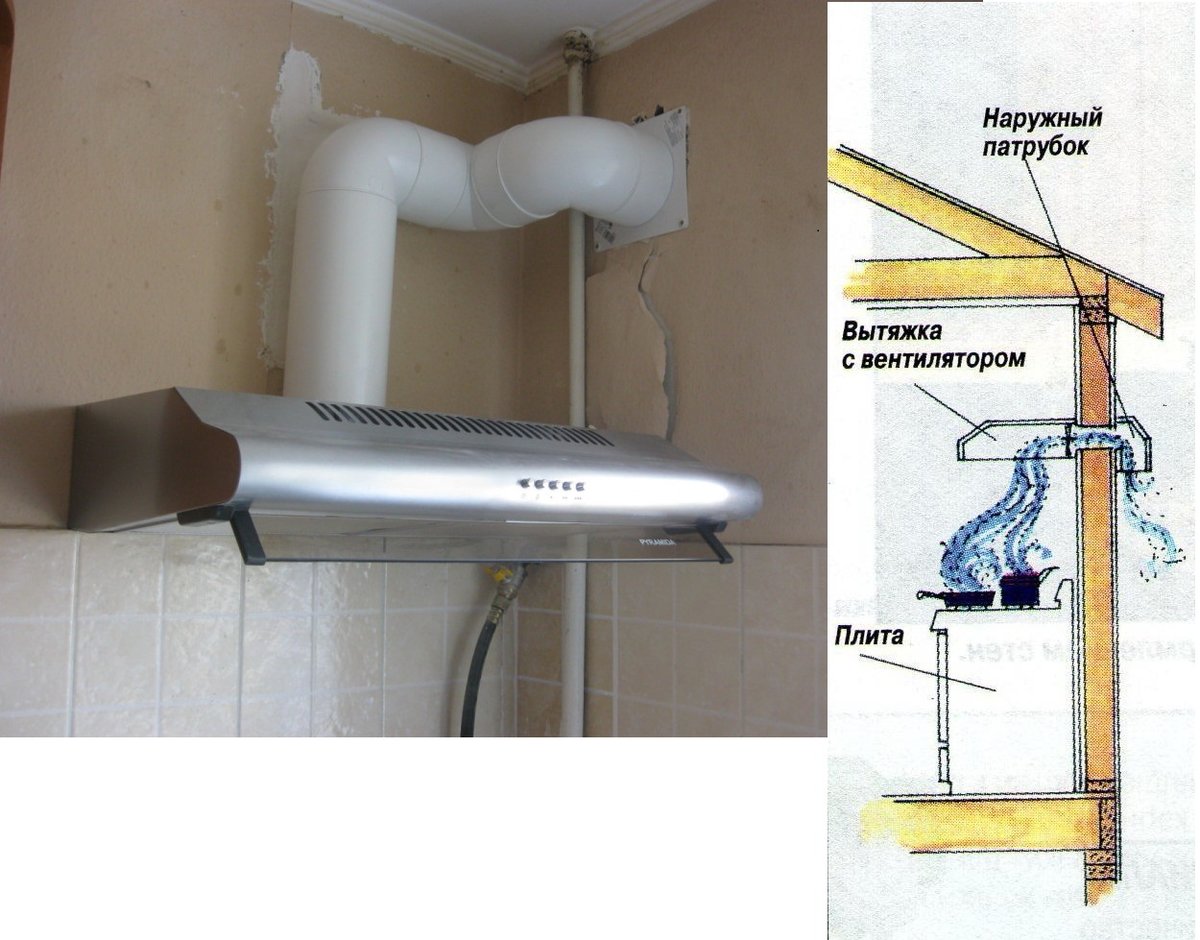

Как поставить вытяжку на кухне
Собственно короб с вставленным вовнутрь вентилятором крепится на нужной высоте на анкерные болты.
Воздух выводится через систему труб в вентиляционное отверстие. Нужно проверить, не засорено ли оно (нередко хулиганы, забравшись на крышу, заталкивают мусор, бутылки и кирпичи в вентиляционные трубы). Достаточно зажечь свечу, поднести её к вентиляционному отверстию и посмотреть, втягивается ли её пламя вовнутрь. Естественная тяга служит доказательством чистоты прохода.
Порядок установки вытяжки включает в себя определенные правила

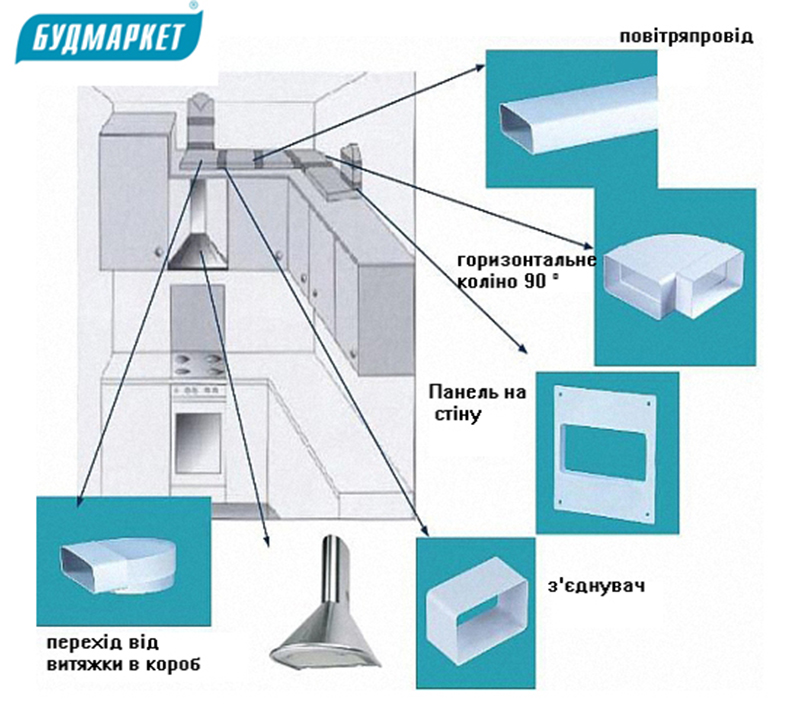

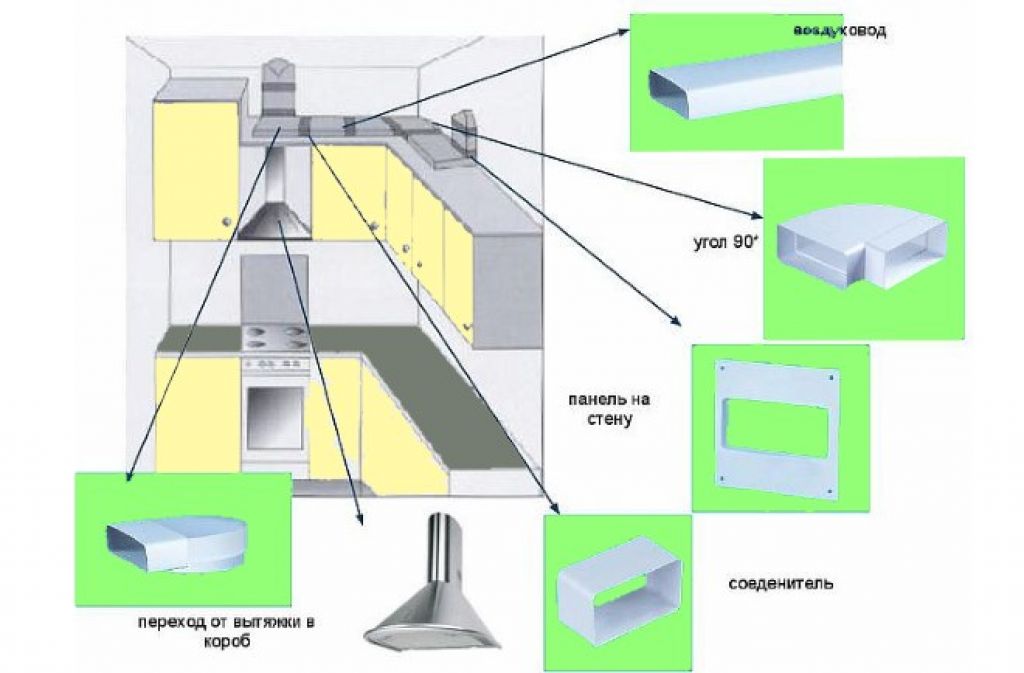

Для воздуховодов используют:
- Прямоугольные пластмассовые трубы, скреплённые специальными перемычками и уголками;

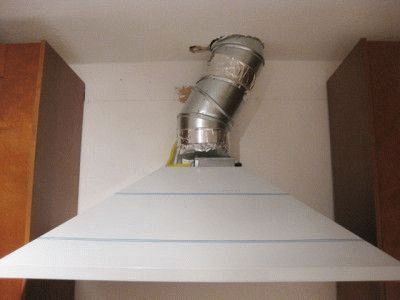

- Гофрированную трубу из фольги, круглую в сечении.
Гофрированную трубу не надо прикреплять к стенам, но она смотрится некрасиво и нелепо. Нужно тщательно проверить её на целость, так как в ней очень легко проткнуть дырку при транспортировке или сборке конструкции. Она больше уместна в столовых или в цехах, нежели на кухне в квартире.
Детали прямоугольного воздуховода надо тщательно отмерять, так как изгибы его жёсткие и крепятся в точно намеченных местах.
Требуемая мощность и необходимость заземления
При наличии в вытяжке электрического устройства, встаёт вопрос о выборе его мощности и способе подключения. На мощность будет также влиять и диаметр канала.
В идеале все эти расчёты должен производить профессиональный вентиляционщик, который сможет учесть протяжённость трубы, а также все повороты.
Для примерных ориентиров скажем, что воздуховоды для пассивной вытяжки должны быть больше, чем для активной.
Нельзя подключать вентилятор небольшой мощности к длинному воздуховоду – просто не протолкнёт весь объём. Чтобы человек действительно ощущал положительный эффект от работы вентиляции, воздух в кухне должен полностью обновляться хотя бы 5 раз за час.
Заземлением агрегата нельзя пренебрегать ни в коем случае! Прибор будет работать во влажной среде, подвергаться воздействию пара и его металлические элементы могут биться током.
Не поддавайтесь искушению кинуть провод на радиатор отопления. Дотяните его до корпуса электросчетчика, и заземлите прибор на «глухой нейтрали».
Конструкция и принцип действия
Вытяжка – это прибор, который вытягивает загрязненный воздух. Его обычно устанавливают прямо над плитой, чтобы улавливать вредные испарения сразу же, не дав им распространиться по кухне и другим комнатам.
Встречаются приборы разных типов. Некоторые модели просто подключаются к общедомовой вентиляции и отправляют загрязненный воздух туда.
Такую систему можно сделать самому. Достаточно собрать корпус и подсоединить его к общедомовой вентиляции. Однако нужно следить, чтобы в помещении всегда было достаточно воздуха.
Например, пластиковые окна можно держать на режиме микропроветривания.
Перед установкой прибора необходимо проверить, как работает вентиляция. Существует простой тест: к вентиляционному отверстию прикладывают тетрадный листок. Нормально работающая вентиляция его удержит за счет своей тяги.
Если дом старый, а вентканалы давно не чистились, то эффективность системы будет минимальной, листок упадет. Перед установкой кухонной вытяжки необходимо прочистить видимую часть канала у себя в квартире.
Если не помогает, обратиться в управляющую компанию с просьбой прочистить общедомовую вентиляцию.
Другие, так называемые рециркуляционные, вытяжки улавливают вредные испарения, пропускают их через систему фильтров и возвращают в помещение уже очищенный воздух. Это более сложная система, но и ее тоже можно собрать самостоятельно.
Помимо этого, выделяют еще 2 типа устройств по принципу работы:
- активные, оснащенные электрическим двигателем и обеспечивающие принудительное отведение воздуха, независимо от уровня работоспособности общедомовой вентиляции;
- пассивные, без встроенного вентилятора, работающие только за счет естественной тяги. Менее эффективны и зависят от тяги в общедомовом вентканале.

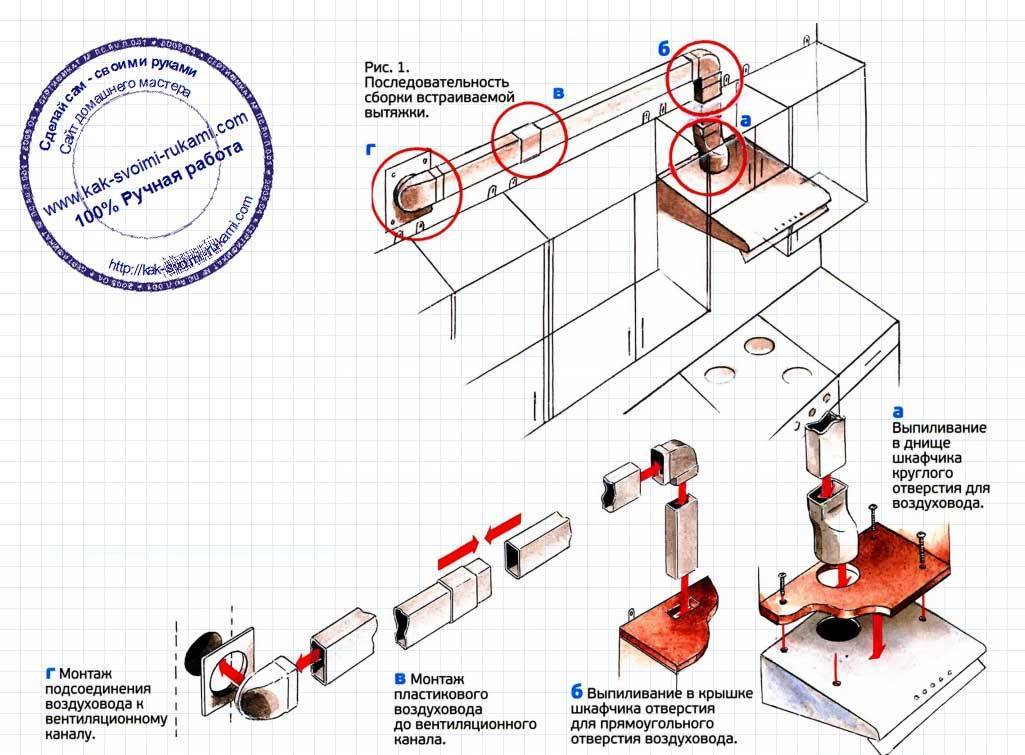

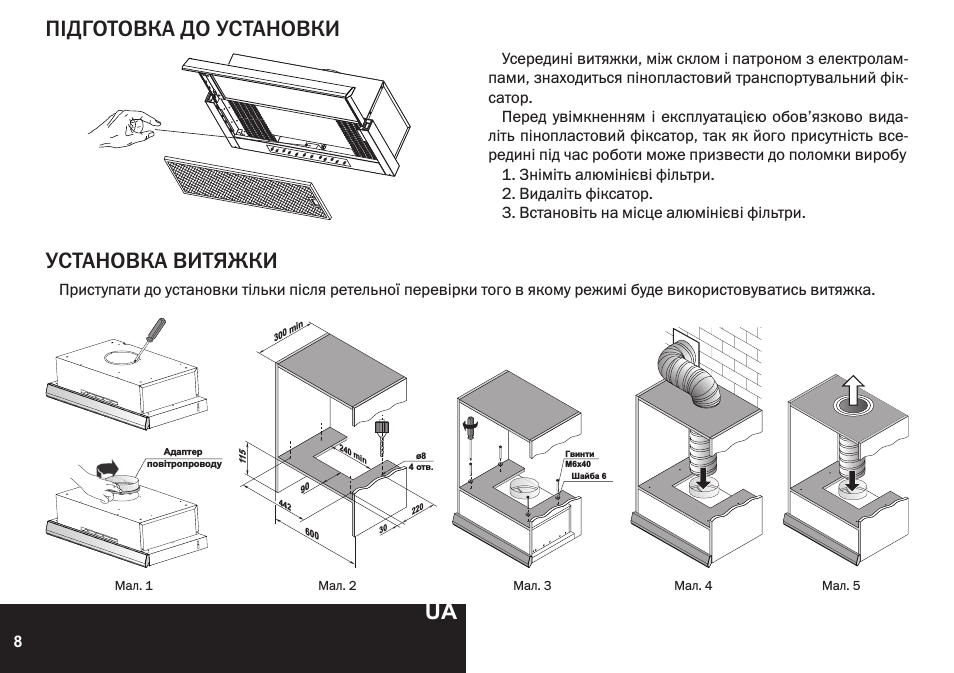

Руководство по установке встроенной вытяжки в шкаф
Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.
Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа
Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.
- Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
- При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
- Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
- На днище ставим вытяжку, и карандашом обводим устройство по периметру.
- В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
- Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
- На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
- Сопло обводим на полке карандашом.
- Вырезаем лобзиком монтажное отверстие.
- То же проделываем и с верхней плоскостью шкафа.
- Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
- На сопло одеваем полку и закрепляем её на боковых стенках ящика.
- Шкаф с вытяжкой возвращаем на прежнее место.
- Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
- Все стыки заполняем герметиком.
- Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.
Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс
Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.
Советы и рекомендации по установке вытяжки на кухне
Установка вытяжки на кухне не представляет сложности. К каждому устройству прилагается инструкция, достаточно следовать описанному плану. Несколько советов, которые помогут вам не ошибиться:
- выбирайте вытяжки из нержавейки или алюминия, они служат долго и отличаются надежностью;
- не забывайте про замену фильтрующего материала, в среднем это надо делать раз в полгода;
- выбирайте мощность вытяжки сообразно с возможностями своей системы.
Помните, что большие кухни нуждаются в дополнительных вентканалах. И не забывайте о регулярных чистках!
Кухонная вентиляция требует серьезного подхода, только при правильной орган.
Проверка общедомовой вентиляции
Восстановить вентиляцию на кухне в некоторых случаях можно самостоятельно. Общая вентиляционная система есть в каждом доме, но зачастую она совершенно не работает.
Как проверить работу вентиляции на кухне:
- Взять листочек тонкой бумаги с ладонь величиной и приложить к вентиляционной решетке. Если он удерживается и не падает – значит, вентиляция на кухне работает, и вы напрасно беспокоитесь;
- Зажечь спичку и поднести к решетке. Если язычок пламени потянется в вентканал, значит с кухонной вентиляцией все в порядке. Проверка вентиляции на кухне на фото. Когда язычок удерживается вертикально – вентиляция кухни не работает. А если пламя наклоняется в кухню, значит в системе вентиляции обратная тяга. Этим способом никогда не пользуются профессионалы, так как в вентканалах могут скапливаться горючие газы.

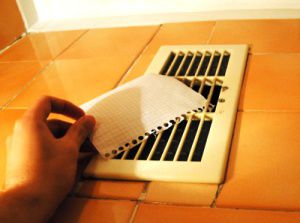

приложите к решетке листок бумаги
Безопасный метод проверки вентиляции на кухне изображен на фото.
Если вентиляция на кухне не работает, можно снять решетку, промыть ее (иногда она настолько забита пылью и жиром, что не пропускает воздух). После чего вставить в вентиляционное отверстие на кухне щетку на длинной ручке и прочистить воздуховод насколько достанете.
Прочищать из кухни всю вентиляционную шахту жильцам и самостоятельно ее восстановливать категорически запрещено. Это работа управляющей компании. Вызываются специалисты с оборудованием и навыками. Иногда достаточно снять птичье гнездо с выступа вентиляции и тяга на кухне волшебным образом появляется.
Но случается, что соседи просто разбирают свою часть выступа для вентиляции на кухне, чтобы получить дополнительное место для кладовки. Тогда придется сооружать вентиляцию на кухне своими руками.

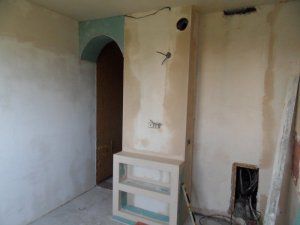

шахта задекорирована под этажерку
Разумное решение декорирования выступа для вентиляции кухни на фото.
Хорошая мебель скрывает недостатки кухни с выступом для вентиляции на фото.
Пошаговая инструкция по изготовлению вытяжки
Самодельная вытяжка собирается в несколько этапов: сначала монтируют каркас, на нем – корпус. Затем крепят устройство на стену и соединяют его с вентиляцией дома.
Завершает работу отделка и декорирование. Есть разные способы, как сделать вытяжку на кухне в квартире своими руками.
Изготовление корпуса из различных материалов
Корпус устройства собирают из термостойких материалов, устойчивых к коррозии и сложным условиям работы. В противном случае корпус быстро придет в негодность под воздействием агрессивных факторов.
Готовый прибор крепят к стене над плитой. Оптимальная высота для газовых плит составляет 80 см, для электрических – 70 см. Самый простой и эстетичный вариант – спрятать его в навесном шкафу.
Если такового нет, можно обшить вытяжку гипсокартоном. Это недорого и эстетично.
Гипсокартон

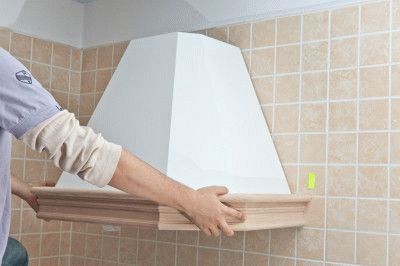

Самодельная вытяжка из гипсокартона
Сейчас один из самых ходовых материалов – гипсокартон. Его используют при создании самых разных конструкций, от декоративных ниш до межкомнатных перегородок.
Листы этого материала вполне подойдут и для того, чтобы сделать вытяжку на кухне своими руками. Только брать нужно влагостойкий гипсокартон, т. к. из-за испарений от плиты на стенках может скапливаться конденсат. Обычный ГКЛ быстро придет в негодность.
Собирают устройство для очистки воздуха в несколько этапов. Сначала выполняют разметку. На стене отмечают нижний контур вытяжки, высоту крепления. Отмечаются места, где будут находиться подвесы, минимальное количество точек опоры – 2.
Если труба будет проходить с изгибами, то на потолке и стенах также отмечают места крепления короба вытяжки.
Затем переходят к созданию каркаса. Его собирают из металлических профилей. В первую очередь делают короб для воздуховода. Его ведут от вытяжного отверстия к плите. Хорошо, если это будет короткая прямая.
Если плита смещена, то трубу придется прокладывать с изгибами. Профили закрепляют на стене по периметру короба для воздуховода. Первый профиль укладывают вниз частями и закрепляют на стене.
Чтобы конструкция получилась достаточно жесткой, монтируют поперечные планки из профиля. Нижнюю часть короба обшивают гипсокартоном.
Затем переходят к сборке каркаса изделия над плитой. Из профилей собирают нижнюю раму, крепят ее на стене. Затем из профиля вырезают остальные элементы каркаса и соединяют с нижней рамой.
Усилят конструкцию боковые ребра жесткости, также изготовленные из профиля.
Вытяжку соединяют с вентиляцией с помощью гофрированной трубы. Чтобы минимизировать шумы, гофру оборачивают изоляционным материалом.
Завершает создание корпуса обшивка всех элементов. Из гипсокартона вырезают куски необходимого размера и закрепляют на профилях. Внутри можно установить двигатель, который сделает вытяжку принудительной.
Готовый корпус шпаклюют и окрашивают или оклеивают обоями.
Другие материалы
Вытяжка из фанеры
Вместо ГКЛ подойдут другие материалы, например, листы нержавейки, пластиковые панели или фанера. Главное, чтобы материал был прочным, надежным и долговечным.
Здесь суть и последовательность одна и та же: разметка, сборка каркаса, подключение к вентиляции, обшивка и декорирование. Последний этап имеет больше всего отличий и вариантов.
Например, вытяжку из фанеры можно покрыть лаком, а пластиковые панели не нуждаются в дополнительных украшениях.
Выводы и полезное видео по теме
О монтаже вытяжной техники и ее подключении к вентсистеме в видеоролике:
Один из способов максимально эффективно совместить вытяжку на кухне с вентиляционной шахтой в многоквартирном доме в видео:
Вывод воздуховода кухонного оборудования на улицу в частном доме в видеоролике:
https://youtube.com/watch?v=oIU7Y-qkALA
Ознакомившись с правилами проведения работ при подключении вытяжной техники к системе вентиляции, можно попытаться все сделать своими силами.
Исключение – рекомендации производителя вытяжки, советующего выполнять установку и подвод коммуникаций, с привлечением уполномоченных на это специалистов. В таком случае, чтобы не терять гарантию на дорогостоящее оборудование, предстоит оплатить услугу по монтажу и подключению устройства.
