Безмуфтовые стержни
Кстати, не смотря на все преимущества и хороший контакт, многие считают резьбовые соединения самым слабым местом подобных модульных систем.
Вспомните про водопроводные трубы, лежащие в земле. После нескольких лет эксплуатации в первую очередь в них ржавеют именно резьбовые муфты.
То же самое может произойти и со штырями. Кроме того, в момент забивания вибромолотом, нередко происходит ослабление соединения. Попросту говоря, резьба откручивается.
Опытные монтажники после каждого вхождение в грунт очередного стержня, подтягивают электрод по резьбе. В этот момент случается еще одна ошибка.
Затягивая гладкий штырь или муфту газовым ключом с насечками, вы царапаете и сдираете медный слой с поверхности. К чему это приводит, говорилось выше.
Через 3-4 года вместо полноценного электрода, у вас останется полая медная трубка с трухой из ржавчины внутри.
Так вы не будете касаться ни электрода, ни муфты.
Еще обратите внимание, что во всех муфтовых комплектах, сама муфточка немного шире диаметра стержня. Чем это чревато?. Более узкий электрод при заходе в землю вслед за такой муфтой, не будет достаточно плотно соприкасаться с поверхностью грунта
Для получения реальных показателей сопротивления иногда приходится выжидать несколько дней, пока земля не осыпится и не уплотнит все свободные места
Более узкий электрод при заходе в землю вслед за такой муфтой, не будет достаточно плотно соприкасаться с поверхностью грунта. Для получения реальных показателей сопротивления иногда приходится выжидать несколько дней, пока земля не осыпится и не уплотнит все свободные места.
Поэтому многие предпочитают другой вид стержней для глубинного заземления. Например, как у OBO Беттерманн с системой BP (Bundes Post).
У таких комплектов штыри стыкуются между собой без резьбы, методом прессовки.
Это что-то типа соединения “шип-паз” с саморасклепывающимся штырем. При забивании шип намертво расклинивается в пазе и получается абсолютно монолитное соединение.
Иногда внутри отверстия на конце одного стержня может идти свинцовый шарик, который при ударах еще более герметично заполняет все пространство.
Поэтому, если не доверяете муфтам и хотите свести на нет человеческий фактор, покупайте подобные комплекты.
Принцип действия и цели заземления
Большая часть загородного сектора получает электропитание от сети переменного тока 220 вольт. Электрическая цепь существует за счет двух проводников — фазового и нулевого. Электроприборы оснащены защитными устройствами и изоляцией, помогающими избежать попадания напряжения на металлические части их корпусов. Однако вероятность появления там напряжения все же исключить нельзя, поскольку изоляционный слой иногда пробивается током, а элементы приборов выходят из строя.
Попав на корпус, электричество представляет угрозу жизни и здоровью человека, который прикоснется к поверхности прибора. Особенно опасно, если рядом с источником тока расположены предметы, выполняющие роль естественных заземлителей (металлические трубы, элементы конструкции здания и т.п.). При касании заземлителей происходит размыкание цепи, и ток направляется в сторону наименьшего потенциала, то есть в человека.
Для понимания принципа заземления и его важности вполне достаточно знаний в пределах школьного курса физики. Одно из физических свойств тока состоит в том, что он всегда находит проводник с наименьшим сопротивлением
Таким образом, для обеспечения безопасности человека нужно создать магистраль, в которой сопротивление будет значительно меньшим, чем в человеческом теле.
Сопротивление тела человека в среднем составляет 1000 Ом (хотя данная величина существенно отличается в зависимости от обстоятельств). Имеются сложные расчеты необходимой для заземления величины сопротивления, согласно которым оптимальной величиной являются 30 Ом (для бытовой электротехники). Если же речь идет о молниезащите частного дома, предпочтительная величина — 10 Ом.
Задачи заземления:
- Гарантированный отвод в землю напряжения с токопроводящих предметов.
- Выравнивание потенциалов всех объектов, находящихся в дачном доме.
- Создание условий для правильной работы всех систем электробезопасности, в том числе автоматов, устройств защитного отключения и плавких предохранителей.
- Избежание ситуаций, когда на корпусах электробытовой техники скапливаются статические заряды.
- Сохранение в исправном состоянии электроаппаратуры. К примеру, функционирование импульсных блоков питания на компьютерной технике нередко сопряжено с наведением напряжения на системные блоки. В результате разряда происходит поломка электронных компонентов и потеря информации.
Крупная бытовая техника обязательно должна быть защищена заземлительной системой:
- Бойлер изготавливается из нержавейки, которая отрицательно реагирует на блуждающие токи, отводимые заземлением. При появлении блуждающего тока человек подвергается серьезной опасности: удар возможен во время приема душа или обычного касания бойлера.
- Стиральная машина. Аппарат отличается высокой электрической емкостью, возникающей из-за повышенной влажности в помещении.
- Компьютер. Блок питания устроен так, что рабочая утечка в этом элементе бывает даже выше, чем у стиралки.
- Электроплита. Этот вид бытовой техники отличается высокой мощностью, следствием чего является повышенный риск пробоя.
Схема заземления в частном доме
Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.
После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.
- Сделать это можно двумя способами:
- переделать систему TN-C на систему заземления TN-C-S;
- произвести подключение дома к контуру заземления по системе ТТ.
Подключение дома к контуру заземления по системе TN-C-S

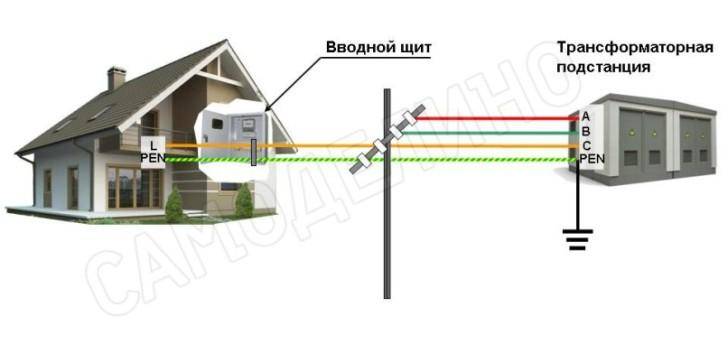

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.
И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.
Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.
После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.
Подключение дома к контуру заземления по системе TТ
Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.
Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.
В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.
Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал. Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.
Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.
Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.
Основные функциональные узлы системы заземления
Полноценная система заземления состоит из:
- Контура заземления.
- Полосового металла.
- Медных заземляющих проводников.
Рассмотрим более детально каждый из элементов и его функциональное предназначение.
Контур заземления
Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.
В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.
Схема контура заземления для частного дома или дачи

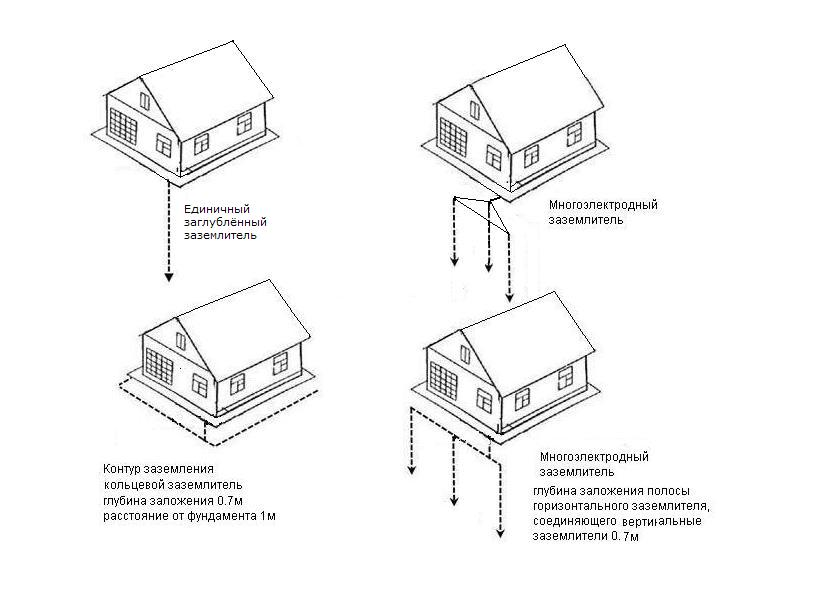

На сегодняшний день существует 2 основных типа контура заземления:
- Замкнутый в виде равностороннего треугольника.
- Линейный.
Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.
Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.
Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.
После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.
После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.
Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.
Хитрости при монтаже контура заземления
При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.
В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.
После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?
Схемы заземления
Сначала необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.
Замкнутая схема.
Представляет из себя три вбитых в землю штыря расположенных в углах равностороннего треугольника (если смотреть сверху).
Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.
Плюс данный системы в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.
Линейная схема.
Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).
ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину в частном доме.
Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.
Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужит не одно десятилетие.
Но это еще не все. Схемы заземления можно усовершенствовать.
К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.
Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.
А также установить линейный контур с двумя и более группами заземлителей. На рисунке в центре.
Не рекомендуется вбивать менее трех кольев, если предусмотрена только одна группа заземлителей.
Также многое будет завесить от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.
Все про провод для заземления: цвет, марки, сечение, как подключить и где лучше использовать
Монтаж системы заземления на даче
Заземляющее устройство – система токопроводящих стержней погруженных в землю и соединённых между собой. Важнейшим свойством заземления является сопротивление – чем оно ниже там лучше. Если заземление будете использовать только для бытовых приборов, его сопротивление должно составлять не более 30 Ом, если же вы будете его использовать вместе с молниеприёмником, сопротивление не должно превышать 10 Ом. Добиться этого можно несколькими способами: увеличение глубины погружения стержней, увеличение расстояния между стержнями, увеличивая количество стержней, заливая грунт солевым раствором.
Стержней должно быть минимум 3, можно 4 и более. В зависимость от количества стержней, по периметру условного треугольника, либо квадрата со стороной не менее 1,2м (чем больше, тем лучше) выкопайте углубление на глубину до 0,5м.
Схема заземления на даче своими руками
На вершинах выкопанной фигуры забейте в землю стержни. Стержнем может быть угольник, арматура, труба. В общем, то, что есть под рукой. Забивайте на глубину не менее 2 м. Чем глубже, тем лучше. Опыт показывает, что удвоение глубины погружения стержня на 40% уменьшает сопротивление. Использовать можно увесистую кувалду либо электромолот. Не забудьте стержень предварительно заострить. Можно просто болгаркой отрезать конец под острым углом. Это позволит с большей долей вероятности не попасть на камень. Если земля каменистая и не удаётся сильно углубить стержни, увеличьте расстояние между ними и количество самих стержней. В этом случае не копайте соединительные каналы, а сначала забейте стержни. И так, стержни забиты. Соедините их между собой посредством сварки металлической полосой 40х4 или что-то около того. Если по какой либо причине нет возможности использовать сварку, детали контура можно соединить между собой и болтовым соединением, но в таком случае постарайтесь достичь максимально надёжного контакта. Такой же полосой или катанкой 12-15 мм проведите заземление к дому. Исходите из того, что площадь сечения проводника, которым соединяете стержни и подводите заземление к дому, должна быть около 150 мм2для стали или 50 мм2 для меди. После соединения всех деталей произведите замер сопротивления контура. (Самостоятельно замерить сопротивление у вас вряд ли получится. Необходим спецприбор и некоторые навыки. Поэтому заранее пригласите специалиста). При слишком высоком сопротивлении добавьте ещё штырь и соедините его с остальными.
Перед засыпкой землёй сфотографируйте контур с привязкой к зданию. В дальнейшем это может пригодиться. И вообще, всю проводку в доме, а также другие коммуникации перед оштукатуриванием либо другими облицовочными работами фотографируйте с линейкой.
Контур заземления не обязательно должен иметь форму треугольника либо квадрата. Вполне сгодится и такой вариант.
Образец контура заземления
Или вот такой – Когда штыри в землю не забиваются, а ток уходит в землю за счёт большой площади рамки.
Схема контура заземления
Дополнит систему электробезопасности дома система уравнивания потенциалов (СУП).
Суть её в том, чтобы соединить между собой все потенциально опасные поверхности. Как известно напряжение это разность потенциалов. Таким образом, если человек касается поверхности с высоким потенциалом и одновременно поверхности с низким, ток будет переходить через тело человека из первой во вторую. Если же все поверхности в помещении соединены между собой, то и потенциал у всех буде равен. В случае применения такой системы, между собой необходимо соединить все металлические трубы коммуникаций (вода, газ, отопление), металлические части каркаса здания, системы вентиляции, контур заземления и нулевой проводник системы электроснабжения.
Диагностика сетевого заземления
Наличие PE – шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.
Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.
Еще частая причина неисправности – человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС – главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.
Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.
Проверка карманным мультиметром
Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.
Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться – это и будет фазный контакт.
Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.
Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.
Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.
Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.
Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.
Если лень покупать, можно сделать диагностику и «дедовским методом».
Проверка народным методом
Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.
Если лампочка не горит вообще, значит «земля» – нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так
Что будет если проигнорировать неисправность
После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?
Представьте, что случилась утечка на корпус электроприбора.
Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением – человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.
Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления

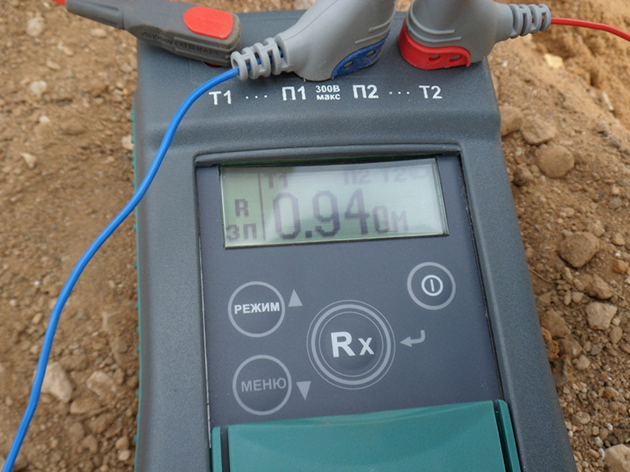

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Как сделать «землю» для электричества
Некоторые люди используют вместо заземления трубопроводы, другие металлические сооружения, которые находятся в земле. Действительно, такое заземление исполняет свою функцию, но не всегда долго и надёжно.
Дело в том, что трубы трубопровода имеют соединения. Со временем электрический контакт на стыках труб пропадает по причинам коррозии. Трубопровод продолжает функционировать как проводник воды, но как проводник электричества и заземлитель он уже перестаёт действовать. Поэтому не стоит пользоваться таким заземлителем, который может в любой момент подвергнуть жизнь человека опасности.
Заземляющий контур своими руками
- Очень часто используют заземлитель в виде равностороннего треугольника. В вершинах треугольника забиты уголки (штыри).
- Линейная. Три штыря забиты в линию. Расстояние между ними один метр.
- Контур. В этом случае вокруг дома забивают штыри на расстоянии один метр друг от друга. Между собой они соединены полосой металла. Этот вариант предусмотрен для домов площадью более ста квадратных метров.
Расстояние от края отмостки до того места, где будут установлены штыри заземления, не должно быть менее полутора метров. После выбора места для контура заземления копается траншея под равносторонний треугольник с длиной сторон три метра. Глубина траншеи семьдесят сантиметров, ширина — шестьдесят сантиметров, так будет удобнее варить. Одна из вершин треугольника расположена ближе, чем другие, от неё к дому должна быть выкопана траншея глубиной пятьдесят сантиметров.
У вершин треугольника нужно забить штыри, не добив их до дна котлована на десять сантиметров. Заземлитель над землёй вести нельзя, он должен идти под землёй на глубине около шестидесяти сантиметров. Полосу металла шириной сорок и толщиной четыре миллиметра приваривают к выступающим частям штырей. Такой же полосой соединяют треугольник с домом. Сопротивление заземления не должно превышать четыре ома. Далее нужно засыпать траншеи землёй. Послойно нужно утрамбовывать землю, не допускать присутствия в ней мусора и камней.
Когда металлическая полоса вошла в дом, к ней нужно приварить болт, к последнему прикрепить медный проводник с сечением не менее 4 квадратных миллиметров. Заземление подключается в электрощит к специальной шине. От шины идёт разводка «земли» по дому.
Считается, что отдельно заземлять розетки неэффективно, так как в зависимости от состояния почвы сопротивление контуров меняется, возникает разность потенциалов, это приводит к выходу оборудования из строя или к электротравме.
Сравнительно недавно появилось модульное заземление. Оно включает в себя комплект штырей и соединяющих их хомутов. Отличается этот способ тем, что штыри забивают в землю на глубину сорок метров. На определённых этапах забивания должна проводиться проверка сопротивления. Это занимает малую площадь и требует небольшой объём работ, но цена такого заземления в несколько раз выше традиционного.
Принцип действия системы заземления
Зачастую все электроприборы работают от однофазной сети. Электрическая цепь в такой сети обладает двумя основными проводниками — фазой и проводом с нулевым значением.
Знаете ли вы? Сопротивление человека составляет 1 килоОм, а сопротивление проводника — всего 4 Ома.
В случае пробивания вазы электроприбора, человек, взявшись за электроприбор, получит сильнейший удар током, поскольку блуждающий ток уйдёт в землю, используя человека в качестве проводника. Наличие системы заземления позволит отвести ток через проводник, сопротивление которого намного меньше, нежели сопротивление человека.
