Соединение радиаторов отопления между собой

Разметка стен

Установка батарей в деревянном доме (впрочем, как и в любом другом) начинается с разметки стен, в соответствии с которой на следующих этапах работы будут монтироваться отопительные приборы. Если в доме устанавливается система с естественной циркуляцией теплоносителя, то трубопровод должен иметь постоянный наклон не менее 6 градусов по ходу тока воды. Несоблюдение этого правила обязательно приведет к появлению воздушных пробок, а в худшем случае – не позволит системе функционировать. Для систем с принудительной циркуляции это правило не имеет значения.

На стену нужно нанести разметку, по которой будут устанавливаться кронштейны для радиаторов. Устанавливать радиаторы вплотную к стене нельзя – расстояние между ними должно составлять около 5-10 см. От пола радиатор нужно удалить хотя бы на 10 см, а от подоконника – на 8 см. Разметка выполняется по уровню карандашом. При выполнении разметки нужно учитывать ширину секций радиаторов, чтобы установленные держатели находились строго между секциями.

За радиаторами желательно установить фольгированный материал, который будет выполнять функции отражателя тепла. При наличии зазора хотя бы в 3 см между этим материалом и радиатором удается существенно повысить эффективность радиатора и снизить тепловые потери.

Когда разметка завершена, в соответствии с ней высверливаются отверстия необходимых размеров. Дюбели забиваются молотком, после чего кронштейны крепятся при помощи саморезов. Чтобы упростить себе работу, можно приобрести специальные держатели для батарей, оснащенные резьбой, позволяющей вкручивать их прямо в дюбель.

Типы двухтрубных систем

Двухтрубные системы делятся на виды в зависимости от:

• типа контура (открытый и закрытый);
• способа и направления тока воды (проточные и тупиковые);
• способа перемещения теплоносителя (с естественной и принудительной циркуляцией).

Системы с открытыми и закрытыми контурами

Двухтрубная система открытого типа в городских квартирах не прижилась из-за особенности, связанной с верхней разводкой труб, предполагающей использование расширительного бака. Это приспособление дает возможность контролировать и пополнять водой отопительную систему, но в квартире не всегда имеется место для монтажа такого объемного устройства.

Проточные и тупиковые

В проточной системе направление тока воды в подающей и отводящей трубе не изменяется. При тупиковой схеме теплоноситель в трубах подачи и возврата движется в противоположных направлениях. В такой сети устанавливаются байпасы, а радиаторы располагаются на замкнутых участках, что дает возможность отключать любой из них, не нарушая работу отопления.

С естественной и принудительной циркуляцией

Для естественной циркуляции воды укладка труб производится с обязательным уклоном, в верхней точке системы устанавливается расширительный бак. Принудительная циркуляция осуществляется за счет насоса, установленного в возвратной трубе. Такая система требует наличия воздухоотводящих клапанов или кранов Маевского.

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Принцип выполнения обвязки полипропиленовыми трубами

Пластиковые трубы популярны благодаря своей невысокой цене и простоте монтажа. Полипропилен не ржавеет и поэтому долговечен. Обвязка котла такими трубами осуществляется путем горячей сварки при помощи специального паяльника.

Антифриз плохо сочетается с полипропиленом, поэтому в качестве теплоносителя при такой обвязке используется вода.

При выборе обвязки трубами из пластика наиболее важный момент – учесть все особенности определенного здания. Сам процесс монтажа не сложен, с ним справится даже новичок. Подготовкой проекта должны заниматься опытные профессионалы, так как как малейшие ошибки и недочеты могут привести в лучшем случае к теплопотерям и увеличению затрат на топливо, в худшем – к серьезным авариям.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Правила подключения радиаторов отопления

Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать. В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект

Это не тот вопрос, на котором нужно экономить

Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить

В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.

При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.

Необходимые для работы инструменты

Если наращивание производить своими руками, то предварительно следует позаботиться о наличии необходимых инструментов. В набор входят:

• Радиаторный ключ, стандартный для всех типов батарей.
• Специальные ниппеля, с помощью которых производится соединение алюминиевых радиаторов отопления между собой.
• Трубный ключ.
• Заглушки для боковых отделов с левой и правой нарезкой.
• Паронитовые или другие межсекционные сальники для батарей отопления.
• Наждачная шкурка.

Приобрести эти инструменты можно в любом магазине стройматериалов.

Узнайте полезную информацию об алюминиевых батареях на нашем сайте:

Двухтрубная схема подсоединения

Этот вариант системы дороже однотрубного подключения, но имеет ряд преимуществ. В двухтрубной разводке обратный трубопровод с каждого радиатора уходит в отдельный замкнутый контур, а нагнетание теплоносителя производится отдельно. По контуру обратки остывшая жидкость поступает в котёл отопления. Позволяет обогревать сложные помещения при помощи единственного котла.

Монтаж происходит в несколько приёмов. В предусмотренном месте устанавливается котёл, соединённый с расширительным баком. Затем проводится контур провода теплоносителя, проходящий через каждую батарею. В конце устанавливается магистраль обратки, замкнутая на котле отопления.

• Подходит для любого здания, независимо от этажности и расположения комнат.
• Температура теплоносителя равномерно распределена на всех радиаторах, что без труда поддерживает комфортный прогрев помещений.
• Радиаторы автономны друг от друга, возможна установка индивидуальных терморегуляторов и вентилей для экономичного расхода воды.

Минус — большой расход материала, увеличивающий стоимость отопительной системы и сложность монтажа, требующего обязательного привлечения специалистов.

Принципы установки этого вида

Общая архитектура системы заключается в наличии двух замкнутых контуров трубопровода. По одному из них идёт нагретый теплоноситель, второй играет роль обратки. Существует несколько возможных вариантов врезки контуров.

Тупиковая система

В этом варианте оба контура магистралей разнонаправленны, а батареи располагают одинаковым количеством сегментов. Для перекрытия, вентиль первого радиатора должен быть максимально закручен.

Петля Тихельмана

На каждом радиаторе устанавливается термостатический клапан либо игольчатый вентиль, отчего балансировка упрощается.

Эта схема прекрасно подходит для протяжённых трубопроводов.

Горизонтальная

При этой схеме подающий трубопровод можно врезать под радиаторами или наравне с ними. Подходит для домов не выше двух этажей. Установка на каждом приборе кранов Маевского поможет избежать возникновения воздушных пробок.

Вертикальная

Подходит для домов от двух этажей и выше. Требует значительного расхода элементов трубопровода, но в процессе эксплуатации возможен автоматический вывод воздуха через спусковой вентиль.

Система с верхней разводкой

Плюсом этой системы считается отсутствие воздушных пробок и большая скорость потока теплоносителя.

Важно! К минусам можно отнести не эстетический внешний вид с открытыми коммуникациями, а также неэкономный расход материала и невозможность разводки при большой площади помещений

Необходимый инструментарий

Для формирования такого соединения приборов отопления потребуются следующие составляющие:

Трубы: для главной магистрали желательно выбирать трубопровод из стали, оцинковки или металлопластика с соответствующими диаметрами 2,2 см, 2,2 см и 2,6 см. А также допускаются к использованию полипропиленовые трубы, но только не в системе с тремя и более радиаторами. Отходящие от магистрали патрубки изготавливаются из тех же материалов, но имеют меньшие диаметры.

Фото 1. Металлопластиковые трубы разного диаметра в разрезе: видна прослойка из металла между двумя слоями пластика.

• Радиаторы: выбор необходимого оборудования осуществляется на основании личных предпочтений и советов специалиста. Для подобной схемы самым оптимальным считается 5 батарей, а для большего их количества требуется грамотно рассчитанный проект.
• Ленты для уплотнения резьбы на батареях.
• Термостатические клапаны для регулировки нагрева радиаторов.
• Фитинги для соединения труб между собой.

Непосредственными составляющими являются также расширительный бак и отопительный котёл.

Преимущества и недостатки

К преимуществам нижнего подключения радиатора биметаллического можно отнести:

• Эстетичный вид. При этой схеме подключения трубы легче скрыть. Например, это можно сделать, скрыв их под пол, в стену, или под плинтус.
• Простота монтажа. Трубы соединяются напрямую, при таком варианте получается мало изгибов, поворотов и т.д. Таким образом, теплоноситель поступает без существенных препятствий.
• Цена нижней схемы подключения меньше остальных;
• Нижняя система подключения более стабильна, то есть ее сложно разбалансировать.

Рис. 3 Панельные модели биметаллических радиаторов

Недостатки нижнего подключения:

• Если для достижения эстетичного вида трубы ведутся под полом, то будет весьма сложно устранить протечку. Нужно будет демонтировать пол. В многоквартирном доме такая система не подключается, так как там действует система центрального отопления.
• Уровень теплоотдачи радиаторов при нижней схеме подводки несколько меньше чем при других подключениях.

Что касается небольшой теплоотдаче, то это можно объяснить конструкцией каналов в биметаллических радиаторах. Горячий теплоноситель подается в батарею и очень быстро нагревает ее нижнюю часть. Верх батареи прогревается благодаря процессу конвекции. Таким образом, верх батареи может быть не прогретым полностью, и постоянно там будет собираться воздух.

Также это касается ситуации, когда теплоноситель состоит из воды и антифриза (рис. 4). Антифриз тяжелее воды и он находится всегда внизу, а вода будет подниматься вверх. Таким образом, при нижней схеме подводки нарушается циркуляция теплоносителя внутри прибора. Это приводит к маленькой теплоотдаче и неэффективности нижней схемы подключения.

Рис. 4 Циркуляция теплоносителя с антифризом

Как правильно подключить биметаллический радиатор? Конечно, для этого нужно обладать определенными знаниями и умениями. Правильное подключение биметаллического прибора отопления заключается в соблюдении некоторых правил. Следует отметить, что лучше подключить нижнюю схему труб в начале ремонтных работ. Так как эта подводка и выполняется собственно из-за эстетичного вида, то трубы идут либо под полом, либо в стене.

Следует строго соблюдать все расстояния, например, от пола до радиатора правильное расстояние должно быть не меньше 15 см, между стеной и прибором не меньше 2 см.

Далее с помощью уровня нужно точно расчертить места для кронштейнов. Лучше установить радиатор на подставку и положить сверху уровень, тогда можно быть уверенным, что все замеры правильно сделаны. Кронштейны, как правило, идут в комплекте с биметаллическим прибором отопления. Количество этих креплений должно соответствовать размеру прибора.

Рис. 5 Правильные способы подводки труб к биметаллическому радиатору

Чтобы правильно подключить трубы, важно не перепутать подающую и обратку. Чтобы этого не произошло нужно внимательно изучить все надписи, так как на радиаторе есть соответствующая маркировка

При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%. Конечно, от этого зависит и модель прибора отопления.

Нижние трубки, которые имеют Г-образную форму, должны укрепляться, но только после проверки всей системы. Делают это, как правило, с помощью монтажной пены.

Установку и подключение биметаллических радиаторов нужно производить в защитной упаковке

Это очень важно, так как если повредить краску на радиаторе, то может пойти необратимый процесс. От повреждения краска и дальше будет вздуваться

Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину. Упаковка должна быть на радиаторе до подключения.

Все комплектующие заглушки и краны должны быть в комплекте с радиатором, но это нужно уточнять у консультанта в магазине. А именно это кран Маевского и заглушки на другой коллектор. Кран Маевского правильно устанавливать динамометрическим ключом, для того чтобы не перетянуть соединение и не повредить кран. Соединения ни в коем случае нельзя ничем зачищать, так как при запуске системы может проявиться протечка.

Рис. 6 Устройство биметаллического прибора с нижним подключением

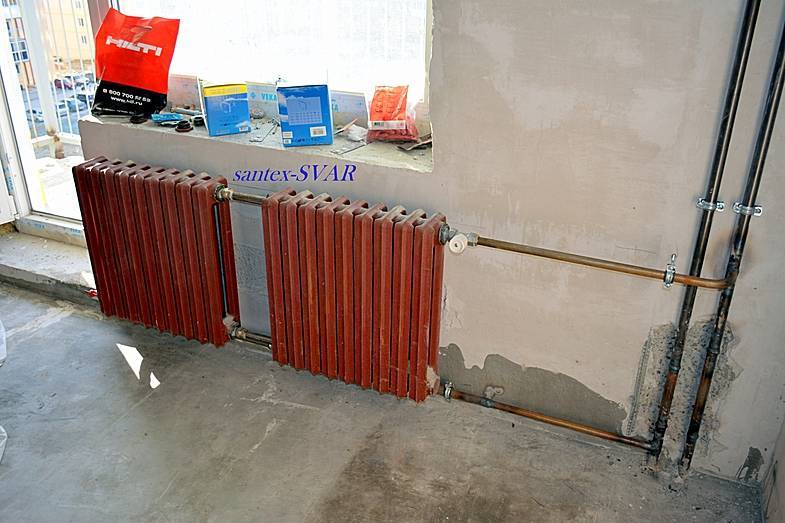

Как правильно соединить между собой радиаторы отопления?

Многие домовладельцы не довольны эффективностью отопления своей квартиры. Особенно остро этот вопрос встает во время сильных холодов. Иногда плохой обогрев связан с износившимся радиатором. В этом случае проводят замену отопительной конструкции на более производительное и мощное оборудование. Сегодня в продаже имеются керамические батареи отопления, биметаллические и алюминиевые радиаторы. Но самыми надежными и долговечными остаются все же чугунные модели. Если же батарея находится в отличном состоянии, менять ее нецелесообразно. В этом случае можно добавить секции к радиатору. Тому, как нарастить батарею отопления, посвящена данная статья.

Испытания

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Процесс подготовки к подключению от котла

Предварительные работы весьма важны перед монтажом радиаторов отопления:

• Обследование текущей обвязки. Изучение позволит создать аналогичную систему, что положительно скажется на эксплуатации.
• Проверка комплектующих к радиатору. В наборе должны присутствовать: кран Маевского, запорные вентили, кронштейны.

В некоторые модели включены переходники и прокладка, иногда их нужно докупить. При ручной замене понадобятся инструменты — ключи, подходящие по размеру. И также необходимо приобрести герметик.

• Проверка труб на совместимость с новой батареей. Внешний слой биметаллического устройства выполнен из алюминия, которые не сочетается с мягкими материалами. Например, потребуется заменить медную обвязку или краны. В противном случае системе грозит скорое разрушение.
• Подбор места размещения батареи. Это особенно касается креплений, если происходит замена старого устройства.
• Проведение исследования радиатора на наличие видимых повреждений, целостности поверхности, покрытия.
• При полном соответствии компонентов переходят к замене. На подготовительном этапе из старых батарей сливают воду.

Окончив подготовку, переходят к выбору схемы подключения. В первом пункте указано, что следует выбирать вариант, аналогичный старому. Это позволит не перестраивать всю систему и сохранит текущий КПД. Процесс работы достаточно прост и описан ниже.

Важно! По окончании проводят комплекс испытаний, известный как опрессовка. Она включает проверки водой, теплом и пневматикой

Какой должна быть схема подключения батарей отопления в частном доме

Монтаж отопления в доме

Эффективность работы отопительной системы — это главный аспект, который влияет на комфортность проживания внутри частного дома. Хорошо, если эта система подключена к центральным отопительным сетям. Если же таковых нет, то приходится организовывать автономное отопление, которое придется подгонять под те самые комфортные условия проживания. И один из самых важных моментов в таком случае — это выбор схемы подключения батарей отопления в частном доме.

Неспециалист в этом деле может усомниться в правильности поставленного вопроса. Ведь многие вообще не знают, что схема подключения существенно влияет на теплоотдачу отопительного прибора, движение теплоносителя внутри него и интенсивность оборота горячей воды. Это все те же факторы, которые определяют степень эффективности системы отопления в целом.

В первую очередь необходимо разобраться со схемами разводки труб

Почему это так важно? Дело в том, что экономия материалов — часто встречающийся момент. Многие жители частных домов на стадии его возведения или в процессе проведения капитального ремонта не всегда правильно просчитывают расходы на сооружение системы отопления

В итоге приходится экономить именно на материалах. Правда, есть вариант, где не нужно большого количества труб, фитингов и запорной арматуры. Но давайте все по порядку.

Подсоединение радиаторов отопления — как правильно подсоединить батареи

Отопительная система создается с целью обеспечить теплом всех, кто проживает или находится в жилом доме, квартире или здании, при этом подсоединение радиаторов отопления должно быть выполнено правильно. Комфортной принято считать температуру воздуха в помещении в диапазоне от 18°С до 25°С. Мощность отопительных приборов должна быть такой, чтобы она компенсировала потери тепла через выходящие на улицу стены, двери, окна и прочие оградительные конструкции.

Схема, определяющая подсоединение радиаторов отопления в собственном доме, выбирается на этапе проектирования строения до начала выполнения строительных работ. Правда, мероприятия по усовершенствованию или ремонту отопительной конструкции производить можно и во время использования помещения.

Безусловно, при наличии в населенном пункте центральной теплотрассы лучшим решением вопроса с теплоснабжением является подключение к ней. При отсутствии централизованного отопления актуальным становится обустройство автономном отопительной системы.

Установка чугунных радиаторов отопления

Рынок отопительных приборов поражает своим разнообразием. Но знакомые всем радиаторы из чугуна до сих пор пользуются популярностью за счет своих многочисленных преимуществ. Они долговечны, устойчивы к коррозии, неприхотливы в эксплуатации и очень прочны. Но даже самый надежный прибор однажды может потребовать замены. Вопрос, как повесить радиатор отопления на кронштейны, можно решить самостоятельно. Главное – это обладать опытом, необходимыми материалами и учитывать некоторые нюансы монтажа.

Современные чугунные радиаторы – образец стиля

1. Особенности выбора и монтажа
2. Предварительная подготовка
3. Основные этапы самостоятельных работ
4. Декоративное оформление радиаторов

Этапы монтажа радиатора отопления в квартире своими руками

Монтаж состоит из следующих этапов.

Подготовка инструментов

Понадобится:

• карандаш для разметки;
• рулетка для обмеров;
• строительный уровень для выравнивания прибора относительно горизонтальной линии пола;
• пассатижи;
• дрель со сменными свёрлами;
• шуруповёрт;
• набор ключей;
• сгоны;
• ниппели, трубы с нанесённой резьбой, уголки;
• кран Маевского, требуется для спуска воздуха;
• запорные вентили, позволяют изолировать батарею от системы отопления.

Выбор правильного места

Выбирая место для радиатора, следуйте рекомендациями специалистов:

месторасположение отопительного прибора выбирается по центру проёма окна;

Важно! Батарея должна охватывать не менее 70% проёма. Производится разметка середины, а от неё вправо и влево откладываются длины и делаются отметки под крепления

• зазор от пола не меньше 8 см и не больше 14 см;
• для исключения западания показателя тепловой мощности батарею требуется располагать от подоконника на расстоянии около 11 см;
• от задней стенки радиатора до стены не менее 5 см, такое расстояние обеспечит хорошую конвекцию тепла.

Более точные отступы рассчитываются при совершённом выборе конкретного типа батарей и расчёта количества секций.

Подготовка к подсоединению

Сначала сливают теплоноситель. Далее на стену крепят специальные кронштейны либо проводят проверку уже существующих креплений.

Исследуют стены на возможные дефекты. Если есть зазоры и щели, их закладывают цементным раствором. После высыхания закрепляют утеплитель из фольги.

Разнообразие вариантов отделки стен довольно обширное.

Выбор схемы подключения

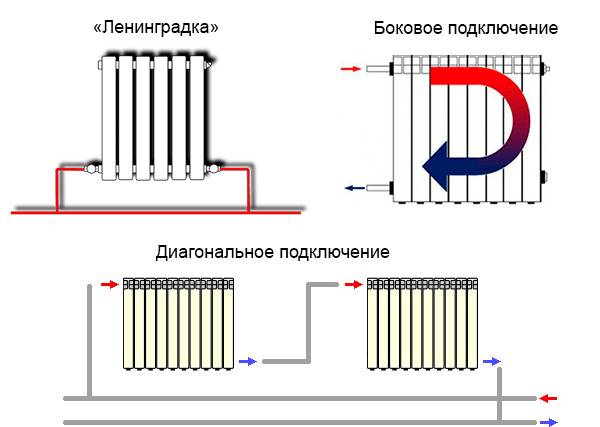

Существует 3 варианта подключения радиаторов к системе отопления:

• нижний способ, крепление производится внизу источника обогрева, по разным его сторонам;
• боковое (одностороннее) подключение, чаще всего применяется при вертикальном типе разводки с заходом в одну из сторон батареи;
• диагональное подключение подразумевает расположение трубы подачи сверху батареи, а обратки ― с противоположной стороны снизу.

Описание процесса

Последовательность:

• демонтируют старый радиатор;
• монтируют воздухоотводчик, в открытые отверстия коллекторов вкручивают заглушки. При отличающихся диаметрах труб применяются переходники.

  Фото 1. Воздухоотводчик автоматический 1/2, в комплекте с отсекающим клапаном, производитель – «TIM».

• для монтажа запорной и регулирующей арматуры, изначально фиксируются на входах и выходах шаровые краны;

Справка! На этом этапе в качестве дополнительного элемента можно установить термостаты, позволяющие контролировать расход теплоносителя.

Общие требования к подключению

Перед монтажом устройства его необходимо правильно собрать. Подробные инструкции обычно прилагаются поставщиком к самому оборудованию.

Сборка радиатора

Порядок действий по сборке прибора следующий:

• вкрутить заглушки и пробки в радиаторе;
• присоединить запорную арматуру;
• прикрепить регуляторы температуры;
• осмотреть ниппели на надежность;
• присоединить воздушные клапаны головками вверх.

Установка прибора

Монтаж алюминиевых радиаторов можно выполнить самостоятельно. Для правильной установки необходимо четко соблюдать все требования и правила. Перед началом работ следует провести расчеты. Прибор должен располагаться на расстоянии от подоконника не менее 10 см, от пола не менее 12 см и от стены не менее 3 см. Затем необходимо прикрепить кронштейны с помощью дюбелей. Отверстия замазываются цементной смесью. Радиатор крепится к стене.

После установки алюминиевого прибора на кронштейны можно приступать к подключению. Для этого понадобится трубный ключ. Перед этим убедитесь, что система отопления отключена. Затяните секции на ФУМ-ленту. Далее к трубам крепится радиатор при помощи сгонов.

После всех проведенных работ по подключению проводится опрессовка устройства. Каждый элемент должен заполняться теплоносителем постепенно, для того чтобы избежать удара давлением внутри радиатора. Упаковочная пленка снимается после завершения подключения. Она защищает прибор от механических повреждений.

Алюминиевые радиаторы следует проверять два раза в год. Рекомендуется также периодически спускать полностью воду на две недели.
