Как правильно сделать укосины в каркасном доме

Роль укосины в возведении каркасного дома

Этот элемент выполняет функцию поддержки вертикально стоящих деталей в каркасе. Подпорка конструкции нужна для увеличения жёсткости всей рамы. Но в основном укосину устанавливают, чтобы ослабить боковые нагрузки.

Грамотно сбитый каркас способен легко выдерживать вес крыши или второго этажа. Но противостоять горизонтальному воздействию долго не сможет. Обычно слабым местом являются стыки элементов, скреплённые гвоздями. Со временем крепление расшатывается, и стена может сложиться.

Грубейшей ошибкой при разработке проекта каркасного дома является пренебрежение к боковым нагрузкам. И это подтверждается яркими примерами американского и канадского строительства. Из-за желания сэкономить часто укосины заменялись просто обшивкой каркаса фанерой. Но природные катаклизмы расставляли все по местам. Конструкции не выдерживали сильных порывов ветра и разрушались.


Правильное и неверное расположение укосинИсточник stroev.pro

Установка укосин необходима для следующих моментов:

  • исключения деформации рамы;
  • предотвращения смещения теплоизоляции внутри перегородки;
  • придаче постройке надёжности;
  • равномерного распределения статистической нагрузки по всей конструкции.

Также существует ошибочное мнение, что укосины можно заменить обычными распорками. Но последние лишь устраняют у досок пружинистость. И для противостояния горизонтальной нагрузке не годятся. Потому что соединяются с каркасом неподходящим способом. Поэтому нужно выяснить, прежде чем использовать укосины в каркасном доме, как правильно сделать их крепление к вертикальным стойкам.

Правила при установке укосин

Рассмотрим, как ставить укосины в каркасном доме и при этом не совершить распространённых ошибок. В основном это происходит из-за неправильного понимания того, как должен работать элемент для создания жёсткости.

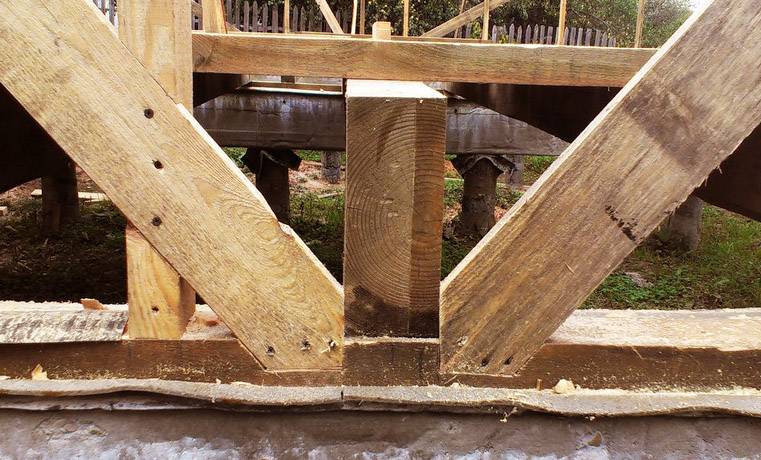

Грамотное расположение деревянной укосины на каркасной стенеИсточник 7lestnic.com

Все правила сводятся к следующему:

  • Угол установки укосины должен быть 90 градусов по отношению к вертикальной стойке каркаса.
  • Толщина элемента для жёсткости напрямую зависит от размеров стройки. Она не должна превышать одну четвертую часть от её толщины. И если в каркасе используются стойки шириной 150 мм, то нельзя монтировать укосину сечения 50×100 мм. Лучше взять брусок с толщиной в 25 мм и его будет более, чем достаточно.
  • Укосина обязана располагаться в стене строго заподлицо со стойками и обвязками. Снаружи каркаса устанавливаются только временные элементы.
  • Верхним концом укосина врезается в верхнюю обвязку. Аналогичные действия требуется провести и для нижней части. А выпил в обвязке под элемент будет гарантом повышенной надёжности.
  • Одна стена каркасного дома должна содержать не менее двух укосин. Причём их необходимо смонтировать с наклонами в разные стороны.
  • Угол наклона при установке разрешено изменять при необходимости с 45 градусов до 60 максимум.
  • При монтаже на лежачую стену запрещено закрепление укосин наглухо. Возможно понадобится корректировка в дальнейшем.


Сборка каркасного домаИсточник stroim-dom.net

  • Если используются технологии для финского дома, то укосина должна находится с обратной стороны от ригеля.
  • Саморезы при работе категорически запрещены. Крепёж проводить только гвоздями.
  • Установка укосины ближе к внутренней стене повысит её теплоизоляционные свойства.
  • А чтобы между минеральным утеплителем и укосиной не образовывались воздушные пробки, подрезать первый необходимо равно на толщину последней.

Некоторые строители для экономии используют для изготовления укосин обрезки досок. А из-за полученного малого размера, крепят их лишь в местах, где они подходят. Правильный элемент должен превышать длину от пола до потолка не менее, чем на треть. А применять можно только сухой хвойный материал, без пустот внутри.

Применение более дорогих пород древесины и толстых брусков нецелесообразно. Поскольку и хвоя имеет достаточные для надёжности параметры. А если увеличить толщину детали, то это может привести к ослаблению всего каркаса. Потому что место соединения укосины с обвязкой запиливается. А более широкий паз уменьшит крепость.

Видео описание

Как правильно делать укосины в каркасном доме станет понятно после просмотра видео:

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Видео описание

Следующее видео покажет, как правильно ставить укосины в каркасном доме, даже если они нужны временно:

Коротко о главном

Подведение итогов можно свести к следующему:

  • Укосина является важным элементом для создания жёсткости каркаса.
  • Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
  • При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
  • Все работы проводить только при помощи гвоздей.
  • Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.

Особенности монтажа укосин

В каркасном домостроении используются временные и постоянные укосины. Изделия первого типа применяются только на этапе возведения коттеджа. С их помощью укрепляют углы, промежуточные стойки, выставляют элементы по уровню до окончания основного этапа монтажа. До начала финишной отделки укосины демонтируются.

Постоянные укосины монтируются с учетом использования в течение всего срока эксплуатации каркасного дома. Для придания большей жесткости, установка конструктивных элементов выполняется не только в несущих стенах. Но и во внутренних перегородках. При выполнении работ учитываются следующие особенности:

Оптимальный угол наклона укосин составляет 45°. Допускается его увеличение до 60°, например, вблизи оконных и дверных проемов.

Направление монтажа определяется от центра нижнего обвязочного бруса к верхнему углу стойки.

При обустройстве окон и дверей укосины направляются от углов к имеющимся проемам.

Прочная и надежная фиксация обеспечивается соединением укосины и несущего элемента по типу «шип-паз».

Количество укосин на каждую стену не менее двух, а их размещение должно быть в непосредственной близости от углов здания.

В качестве материала используются цельные, хорошо просушенные доски. В противном случае древесина со временем будет рассыхаться с увеличением зазоров между элементами конструкции и снижением прочности каркаса. Наша компания строит дома с обязательным исполнением указанных требований, что гарантирует высокое качество, надежность и долговечность строений.

Бытует мнение, что укосины в каркасном доме не нужны, и что их полностью может заменить наружная отделка. К сожалению, это не совсем так, и если для небольших
построек, таких как хозблок, их можно не использовать, при условии отделки плитным материалом, то для жилого дома они обязательны.

Необходимы именно укосины, а не распорки между стоек, на которые неграмотные строители пытаются заменить их, не беря в расчет физику процессов и
нагрузок. Такие распорки только устраняют у доски эффект «пружины». Они используются при высоте стойки более 3м сечением 50*150, или при использовании
доски небольшой толщины 40х150мм, для дома более чем в один этаж. Распорки не добавляют каркасу пространственной жёсткости, только вертикальную.

Для пространственной жёсткости необходимо использовать укосины, и желательно полнотелые или деревянные, хотя нормы допускают для небольших строений
использовать гибкие диагональные связи из металлических лент, пластин и шпилек.

Идеальный угол установки укосины 45 градусов, но не всегда их можно установить под таким углом. Примыкающие стены, окна и дверные проёмы уменьшают
угол установки до 60 градусов и более. Это можно компенсировать большим количеством установленных укосин на одну стену.

Мы в своих проектах на стенах от 6м ставим 4 укосины под углом 50-60 градусов, на стенах большей длины укосин может быть больше и под углом ближе
к 45 градусам.

Временные укосины

Установка временных укосин необходимый этап на стадии возведения каркаса дома. Их применяют:

  • Во время установки угловых стоек. Временные укосины не дают разболтаться соединению угловой стойки с нижней обвязкой, до момента установки верхней обвязки.
  • Для выравнивания каркасных стен и устранения последующих проблем во время установки дверей, окон, внутренней и внешней отделки. Когда двери не навешиваются, а отделочные плиты не сходятся в углу.
  • Для установки и выравнивания стропил под крышу.

Порядок установки временных укосин:

  1. Вначале выравниваем углы. Для этой операции можно воспользоваться обычным отвесом, пузырьковым или лазерным уровнем. Также можно воспользоваться «американским» методом. Закрепить уровень на доске длинной с высоту стены.
  2. Временные укосины крепятся блоками, закрепленными внизу к полу или платформе, вверху к верхним лагам.
  3. Шаг установки укосин составляет от 1,2м до 1,5м. Изготавливают из доски дюймовки (сечение 25х150 мм).

При помощи временных укосин можно исправить существенные дефекты, создав необходимый рычаг.

Каркасные и каркасно-брусовые сооружения

Каркасный дом — индивидуальное здание малой этажности, обычно до трех этажей. В основе такого дома установлен деревянный каркас из балок и стоек, заполненный утеплителем. Утепляющий слой (это может быть базальтовое волокно, стекловолокно, эковата, опилки, лен) располагается между внутренним пароизоляционным контуром и гидро/ветрозащитным внешним слоем.

Каркасно-брусовой дом — российская технология, предполагающая применение пиломатериалов естественной влажности. Скелет монтируют из бруса различного сечения:

  • 150х150 для стыков стен,
  • 150х100 для дверных и оконных проемов,
  • 150х50 — для других элементов.

Поскольку брус склонен к усыханию, применяется льняной джут. Стойки устанавливаются сразу вертикально, металлическими уголками их фиксируют к нижней обвязке для устойчивости, пока не соединят с верхней обвязкой стены.

Важное отличие: стена может сгнить, если наглухо закрыть сырой брус, поэтому надо организовывать вентиляционный зазор

Каркасный дом, роль укосины

В России каркасные дома стали строиться после многих лет их возведения в Америке и Европе. Сформированы канадская и финская каркасные технологии. Накоплен огромный опыт каркасного строительства. Все допущенные ошибки, недочеты и их влияние на эксплуатацию домов обобщены в Правилах или Кодексе. Отдельные его положения переведены, включены в Свод правил по проектированию и строительству каркасных домов, действующий в России. Свод позволяет использовать чужой опыт, строить каркасные дома без ошибок из доступных материалов. К сожалению, на практике правила искажаются из-за стремления удешевить, упростить строительство. Переиначивание происходит на уровне проектирования, выбора материалов, непосредственно строительства. В результате, у потребителей формируется неправильное представление о каркасной технологии, эксплуатационных качествах таких домов.

Стойки, лаги и перекрытия находятся под прямым углом или параллельно друг другу. Без использования специальных стабилизирующих элементов дом может «сложиться». Такой элемент –укосина, планка, установленная и закрепленная под углом к стойкам. Дом со стенами, содержащими такие укрепляющие элементы, выдерживает любые порывы ветра, землетрясения.

Среди российских строителей распространилось мнение, что укосины для каркасного дома необязательны. Несмотря на это, такой элемент основы дома крайне необходим. Обшивка плитами может их заменить только при создании небольших построек хозяйственного назначения. Отсутствие укосин для жилого дома грозит разрушением, которое начинается с деформации внутренней и внешней отделки, смещения теплоизоляционного слоя.

Мнение эксперта

Михаил Фромов

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

В каркасных домах, строящихся в начале, не всегда использовали укосины. Вместо этого обшивали дом досками, установленными под 45°, «елочкой». Многолетний опыт доказал ненадежность такого метода, его используют для нежилых построек малой площади.

Технология модульного строительства

Производство основного модуля определяется тем, насколько часто будет использоваться будущий дом.

Если предполагается постоянное проживание, то дом должен иметь более прочные стены, например :

  • плита из слоев цемента толщиной в 12 мм;
  • изоляция от пара (начальный слой толщиной  в 0,15 мм);
  • утеплитель из базальтовой ваты толщиной минимум в 15 мм;
  • изоляция от пара (конечный слой толщиной в 0,15 мм);
  • плита из слоев цемента толщиной в 12 мм.

Если сравнивать такую конструкцию с полуметровой кирпичной стеной, то модульная система выигрывает по теплоизоляционным характеристикам. Модульный дом, возводимый в короткие сроки и предназначенный для круглогодичного проживания, должен обладать основным каркасом и прочным фундаментом, продуманной тепло- и гидроизоляцией, качественной системой отопления и вентиляции.

Выбрать стройматериалы для строительства базового модуля достаточно легко. Чаще всего встречается металлическая конструкция-каркас, с установленными утеплительными панелями.

Такие конструкции идеально подходят для домов, предназначенных для постоянного проживания. Для дачных построек подойдут более простые варианты – каркасы из легкой стали и тонкие стены.

Кроме всего, строительство модульных домов позволяет выявить следующие преимущества:

  • надежность – конструкция модульного дома была подвергнута самым серьезным испытаниям в районах с агрессивными погодными условиями.
  • кратчайшие сроки строительства – если не брать в расчет время заливки фундамента, то строительство модульного дома займет всего около двух недель. Ведь все, что требуется, это просто установить уже готовые модули и объединить коммуникации, произвести герметизацию швов и отделочные работы;
  • практичность – появляется возможность расширить постройку, путем установки дополнительных модулей;
  • прочность и безопасность – модульный дом обладает высокой сейсмоустойчивостью;
  • минимизация строительных отходов – начальный природный ландшафт остается практически нетронутым;
  • минимальные затраты – стоимость одного квадратного метра модульного дома обойдется заказчику практически в два раза дешевле, чем при обыкновенном строительстве.

Главным недостатком модульного строительства является высокая сложность доставки блоков и модулей. Для этого потребуется автомобиль, оснащенный специальной платформой и подъемный кран повышенной мощности.

Строительство модульных домов

Все стереотипы об ограниченности в плане конструктивности и об архитектурном однообразии модульного строительства уже далеко в прошлом. В наше время можно сделать заказ на строительство модульного дома абсолютно в любом стиле, но наиболее востребованными являются дома в современных стилях – минимализм или хай-тек

Также немаловажной особенностью модульного дома является большая площадь остеклений конструкций, благодаря которой дом постоянно наполняется естественным светом

Существуют некоторые приемы, благодаря которым каркасный дом превращается в привлекательное и уютное жилище:

  1. Если пристроить к дому веранду, то получится увеличить площадь и получить красивое и уникальное дополнение;
  2. Применение натуральных материалов для отделки по максимуму сопрягает дом с окружающей средой;
  3. Есть возможность получить определенный шарм, используя нестандартные фактуры;
  4. Если установить на облицованный плиткой дом красивую подсветку, то его экстерьер получится достаточно стильным и романтичным.

Отсутствуют всякие ограничения в фантазии во внутренней отделке дома. Есть возможность использовать все возможные материалы для внутреннего интерьера.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.
