Как установить бойлер в квартире: монтаж и подключение своими руками

Пошаговая инструкция установки бойлера

Работать лучше вдвоем, если нет такой возможности, то позовите помощника хотя бы только для навешивания водонагревателя.

Шаг 1. Определитесь с местом установки накопительного бойлера, составьте схему расположения трубопроводов. Вам понадобится делать подвод холодной воды и отвод горячей.

Здесь будет установлен водонагреватель. Габариты помещения соответствуют размерам бойлера

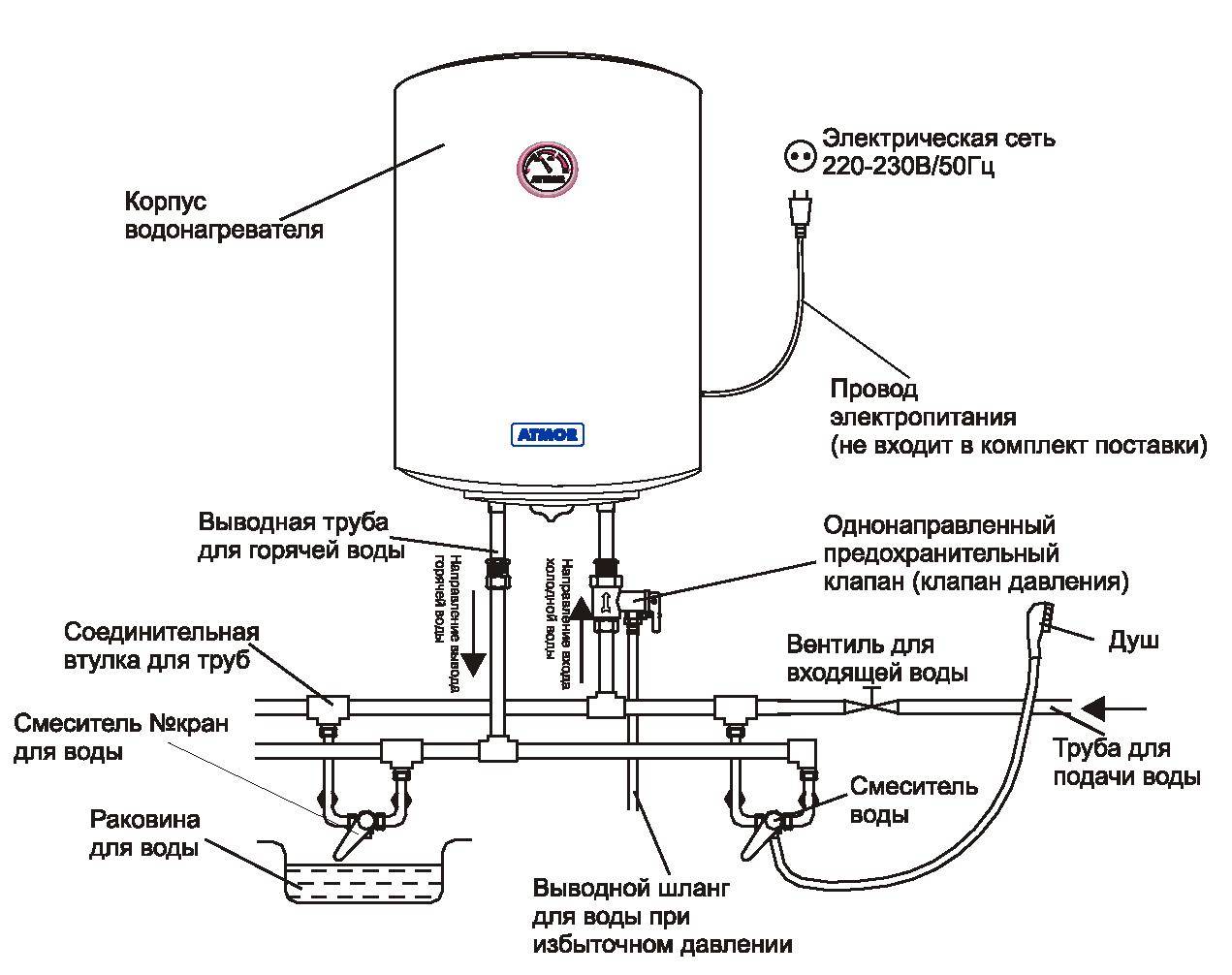

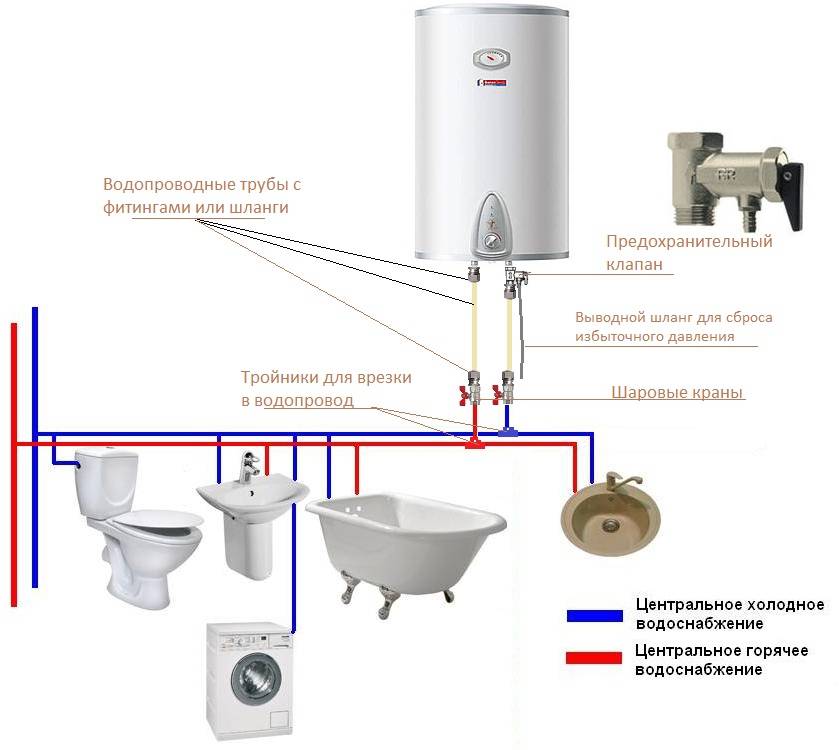

Мы рекомендуем подключать по самой простой и надежной схеме. На входе холодной воды запорный вентиль, за ним предохранительный клапан в сборе с обраткой. На выходе горячей воды вентиль не нужен, для ремонта достаточно перекрывать один. Если есть желание, то можете ставить вентили на каждом повороте и на каждой трубе, но результат от такой работы будет лишь отрицательным. Кроме того, что придется покупать ненужные элементы, возрастет время монтажа и увеличится количество мест возможных протечек. Практика свидетельствует, что всеми остальными запорными вентилями никогда не пользуются, перекрывают всегда только один входной.

Если у вас новое строительство и в стене уже сделаны розетки трубопроводов, то работы намного упрощаются. А если бойлер устанавливается в уже эксплуатирующуюся ванную комнату? Подвод воды лучше всего брать от раковины. Разберите соединение в месте подачи холодной воды и поставьте там тройник. Горячую воду подключайте к существующему смесителю с душем. Можно эти работы выполнить быстро за счет использования наружной прокладки трубопроводов и гибких шлангов, а можно штробить стены и скрывать коммуникации. Второй вариант намного лучше, но требует дополнительных усилий. Кроме того, не всегда удается восстановить облицовку стен керамической плиткой в первоначальном виде. Решайте сами, на каком варианте остановиться.

Шаг 2. Распакуйте водонагреватель и проверьте комплектность. Что должно быть в поставке указывается в инструкции производителя. Там же, кстати, дается и примерная схема монтажа. Из этой схемы для вас важен только один момент – как подключать предохранительный клапан. Мы уже упоминали, что он расположен в одном корпусе с обратным.

Правила безопасности

Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.

Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!

Инструменты

Установить проточный водонагреватель можно двумя путями:

• пригласить специалиста;
• выполнить все работы самостоятельно.

В первом случае ваши заботы ограничиваются покупкой водонагревателя и смесителя. Все остальное профессионал носит с собой. Вам надо будет обеспечить ему доступ в квартиру и принять у него работу.

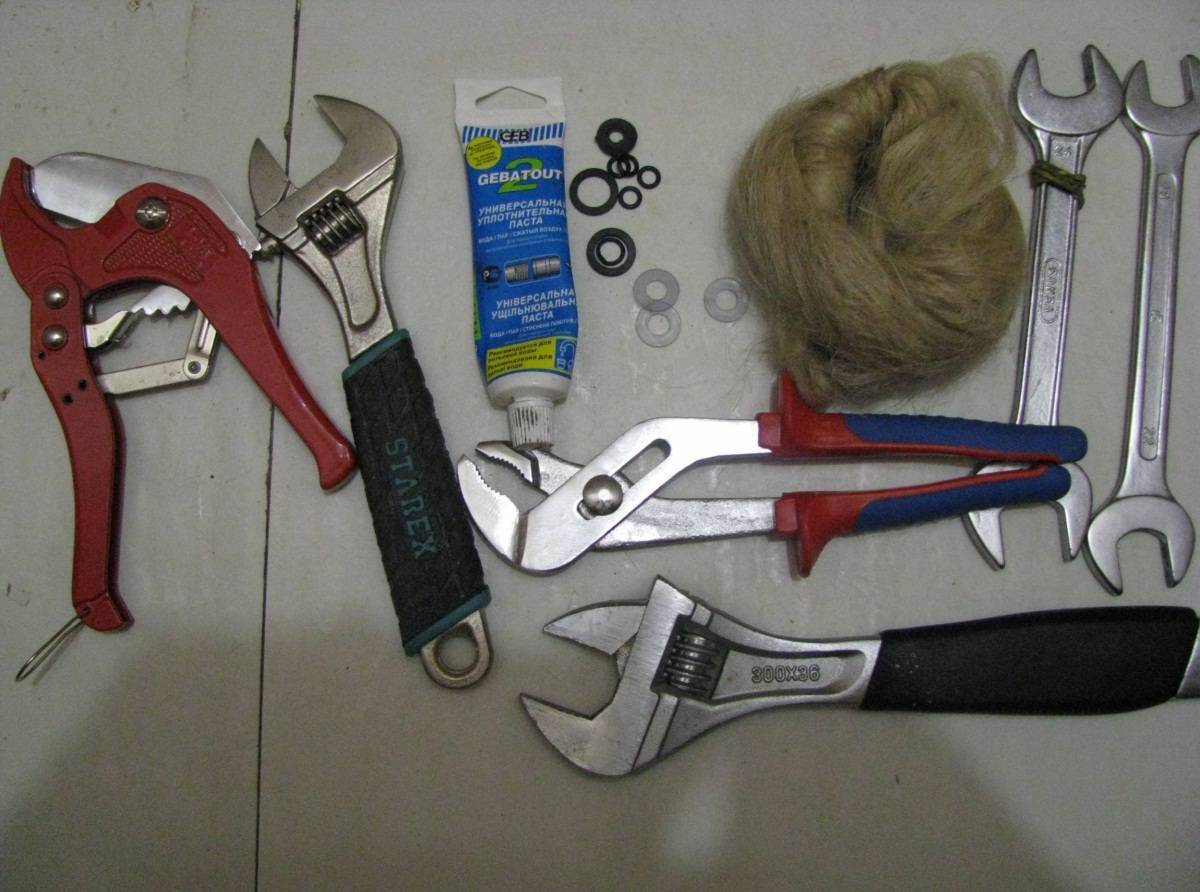

Если же вам больше нравится все делать самому, приготовьте набор инструментов:

• дрель: ее мощность должна быть достаточной для сверления отверстий в бетонной стене;
• сверло по бетону: диаметр выбирайте в соответствии с аналогичным параметром шурупов и дюбелей;
• медный электрический провод: сечение выбирайте по мощности водонагревателя;
• защитный автомат;
• водопроводный ключ;
• отвертка или шуруповерт;
• пассатижи.

Еще вам понадобится лента ФУМ. Для обвязки водонагревательного прибора купите заранее гибкий шланг: с его помощью соединяют нагреватель и водопровод. Запаситесь и вентилем – его надо будет установить на входе в водонагреватель, чтобы иметь возможность отсечь прибор от воды в случае необходимости.

Разрешается ли самостоятельная установка бойлера

С юридической точки зрения установка водонагревателя своими руками вполне допустима. Единственный нюанс заключается в подготовке разрешительной документации, связанной с дополнительными рисками, к примеру, на подключение газовой колонки. Однако, базовые знания по сантехнике при установке любого водонагревателя обязательны. Ведь каждая ошибка может привести к повреждению оборудования и затоплению соседей со всеми разбирательствами. Но, при четком следовании нижеприведенных рекомендаций, проблем не будет.

Более того, самостоятельная установка дает ряд неоспоримых плюсов:

• Экономия средств на вызове специалиста в т.ч. при демонтаже старого оборудования.
• Приобретение навыков, необходимых для дальнейшего обслуживания прибора.
• Экономия времени.

Обязательный элемент подключения к трубе холодной воды — предохранительный клапан

Обычно такой клапан представляет собой конструкцию из двух цилиндров, расположенных перпендикулярно друг к другу.

• В цилиндре с резьбовой частью находится тарельчатый обратный клапан, не допускающий оттока воды из бойлера в холодную магистраль при снижении в ней давления.
• В другом – также тарельчатый клапан, но с более мощной пружиной, который срабатывает при превышении давления в бойлере максимально допустимого значения. При этом открывается дренажный патрубок, через который сбрасываются излишки жидкости, тем самым выравнивая давление в водонагревателе. На нем также может быть расположена ручка для принудительного открытия клапана – она бывает полезна для сливания воды из бака при проведении профилактических работ.

Чтобы понятнее объяснить важность этого устройства, лучше рассмотреть несколько примеров:

• Отсутствие обратного клапана может привести к следующей ситуации. При нагревании воды в бойлере растет давление в нем. Рано или поздно создается момент, когда оно превысит давление в холодной трубе, и по ней пойдет обратный ток уже подогретой воды — она может объявиться при открытии «холодного» крана смесителя или оказаться в бачке унитаза.
• Еще хуже, если по каким-либо причинам давления в холодном водопроводе вообще пропадет (например, на магистрали проводятся ремонтные работы). Горячая вода из бойлера просто уйдет в трубу, и ТЭН будет греть пустой бак, что приведет и к выходу ТЭНа из строя, и к растрескиванию эмали. Конечно, это должна предотвратить система автоматического отключения питания при перегреве, но полагаться только на нее нельзя.
• Однако и установка обычного обратного клапана вовсе не решает всей проблемы безопасности. Наоборот, если смонтировать только его, можно вызвать катастрофические последствия – и ведь такие «умельцы» до сих пор находятся! Банальный выход из строя термостата в этом случае создает взрывоопасную ситуацию. Температура в баке растет, давление повышается, но в замкнутом объеме вода не вскипает. Но если только появится выход – трещина в баке или открытый кем-нибудь кран, падение давления приведет к мгновенному вскипанию воды с огромным парообразованием и мощным взрывом.

Установка бойлера своими руками – возможно ли?

Установка бойлера своими руками

Сразу отметим, что в отсутствие минимальных познаний в области сантехники лучше доверить установку специалистам. Это в большей мере касается квартир, ведь если при монтаже будут допущены ошибки, то пострадают в первую очередь соседи снизу.

Проще говоря, самостоятельная установка – процедура рискованная. Но если тщательно изучить инструкцию производителя и действовать строго по технологии, то никаких проблем возникнуть не должно, тем более что такой вариант имеет свои преимущества, такие как:

• снижение расходов – не придется оплачивать работу сантехника;
• экономия времени;

• приобретение навыков, которые потребуются при дальнейшей эксплуатации оборудования.

Более того, если в помещении, в котором установлен водонагреватель, начнется ремонт, то никакие специалисты для демонтажа устройства не понадобятся, т. к. все можно сделать своими руками.

Как установить электрический бойлер самостоятельно

Процесс монтажа накопительного бойлера начинаем с выбора места для его крепления в ванной комнате либо санузле. Наш выбор пал на стену над унитазом в санузле, где он точно никому не будет мешать. Следует обязательно учитывать, что стена должна выдержать нагрузку бойлера, поэтому от монтажа бойлера на не усиленные перегородки из гипсокартона стоит воздержаться. Если бойлер имеет объем 50 л, стена должна выдерживать двойную нагрузку, то есть 100 кг. Наш бойлер, например, рассчитан на 80 л воды.

При креплении бойлера определяемся с нижней точкой расположения бойлера и отметить её карандашом на стене. Замеряем расстояние от нижней точки до крепёжной планки на бойлере (она прочно приварена к корпусу бойлера) и опять отмечаем полученное расстояние на стене. Сверлим два отверстия. Крепежная планка отверстий не имеет, а анкеры с крючком на конце просто зацепляются за ее край.

Если стена из кирпича, бетона или дерева, то для работы используем перфоратор с победитовым сверлом (для деревянной стены — используем обычное сверло по дереву) диаметром, чуть меньше чем пластмассовый дюбель. Затем вставляем пластмассовый дюбель в отверстие (если нужно — вбиваем), и вкручиваем металлический анкер—крюк до того момента, пока он не перестанет поворачиваться. Обычно достаточно глубины 10 — 12 см. Вешаем бойлер, зацепив крюки анкеров за крепёжную планку на бойлере.

В принципе, процесс подвески бойлера завершен. Как видите, в нем нет ничего принципиально сложного.

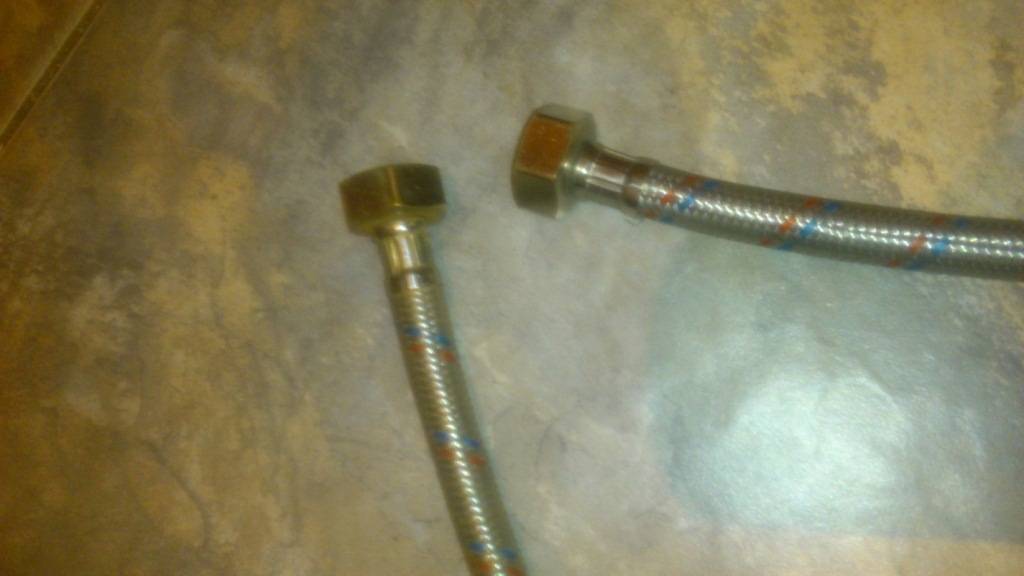

Затем подключаем бойлер к водопроводу. Для этого нам понадобятся гибкие шланги.

Можно также использовать трубы металлопласта или полипропилена. Но это обойдется дороже, а монтаж потребует больше времени.

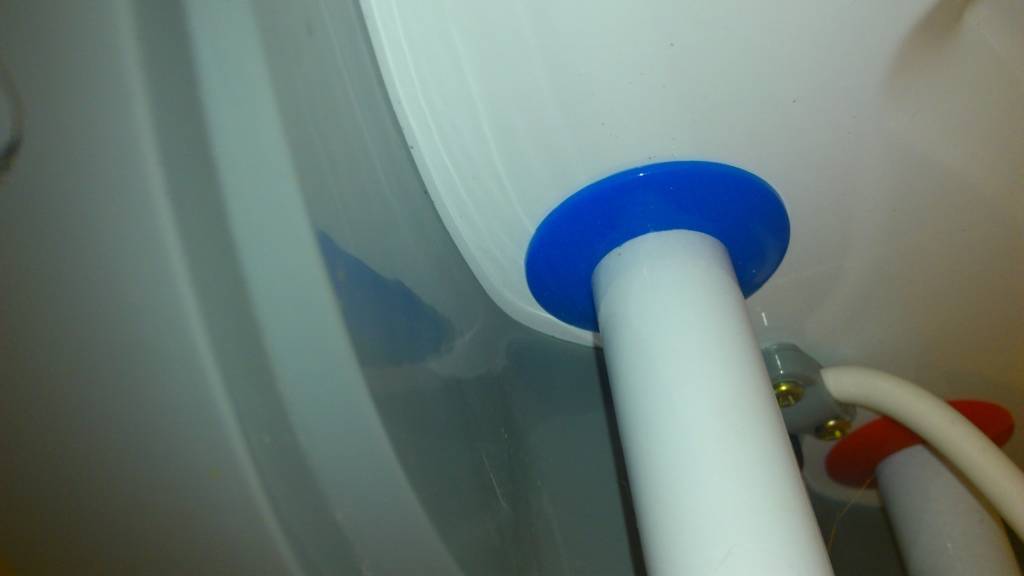

Снизу бойлера есть две трубки. Одна с синим опознавательным пластиковым кольцом для подачи холодной воды.

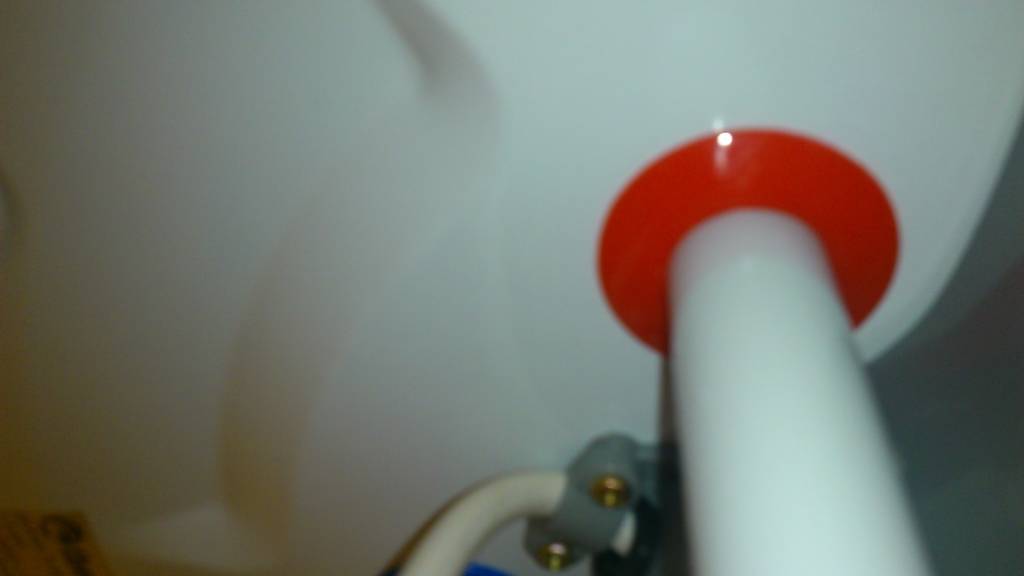

Вторая, выходная, для горячей воды, с красным кольцом соответственно.

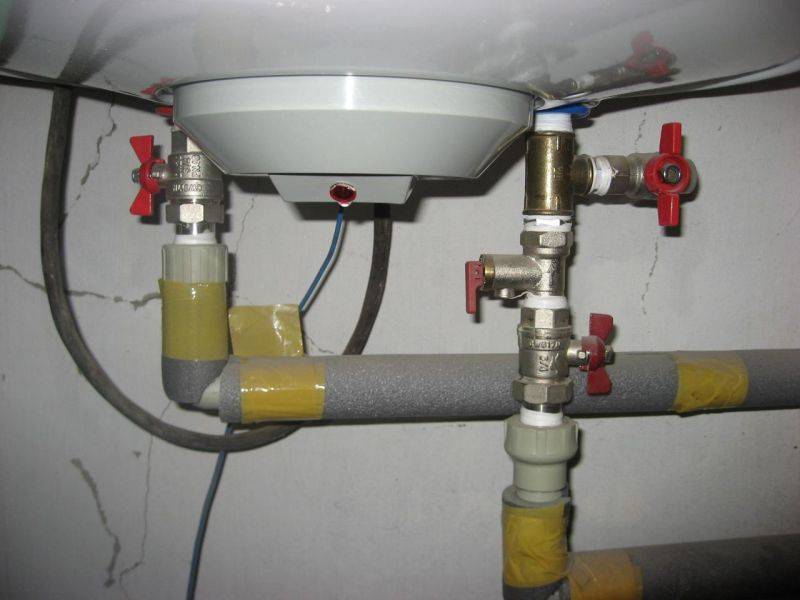

В месте, где идет подача холодной воды, должен быть установлен предохранительный кран. Он идет либо в комплекте с бойлером, либо докупается отдельно.

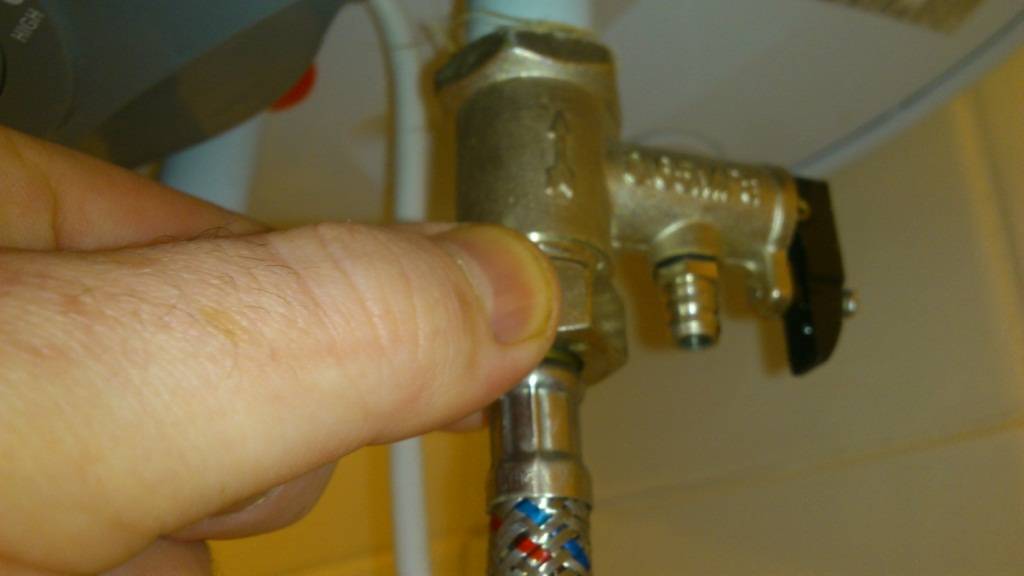

Сначала прикручиваем предохранительный кран, предварительно намотав на резьбу уплотнительную ленту или сантехнический лён.

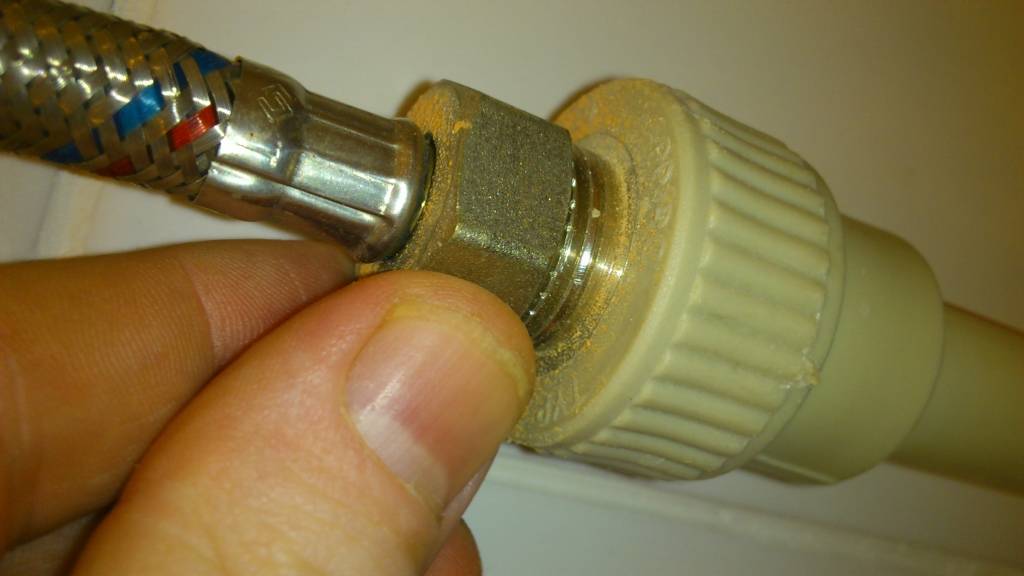

На предохранительный клапан снизу прикручиваем один конец гибкого шланга.

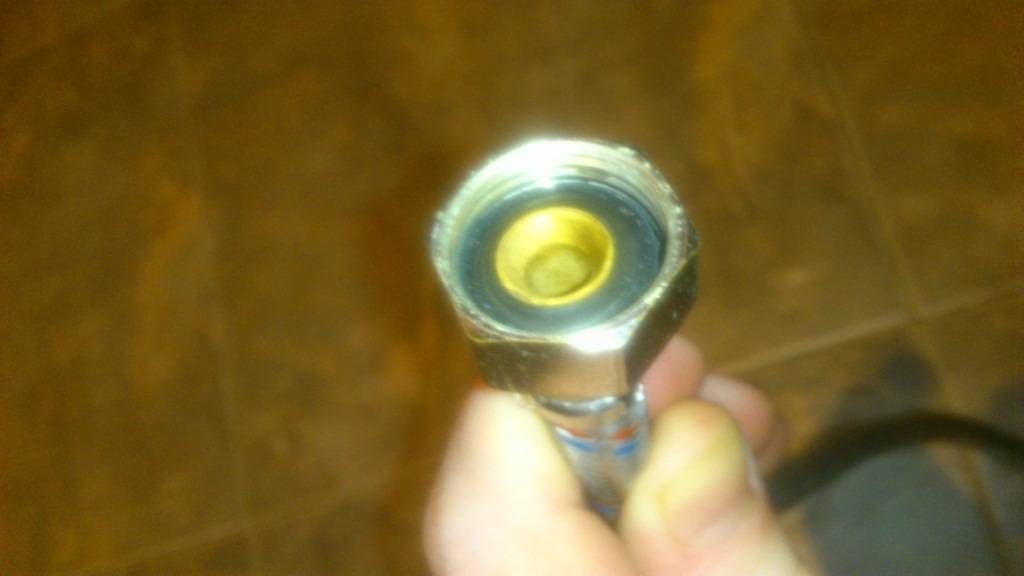

Здесь уплотнительная лента не нужна, так как в гайке шланга есть специальная резиновая прокладка, выполняющая ее роль.

Теперь точно также прикручиваем один конец другого гибкого шланга к трубке, из которой будет выходить горячая вода. Аналогично без уплотнительной ленты.

Займемся соединением свободных концов гибких шлангов. Конец шланга, к которому поступает холодная вода, соединяем с водопроводной трубой.

Обратите внимание, что предварительно нужно поставить на этом месте кран или вентиль, чтобы иметь возможность перекрыть подачу воды в бойлер при его замене или неисправности. Свободный конец другого шланга соединяем с трубой, ведущей к смесителю. Свободный конец другого шланга соединяем с трубой, ведущей к смесителю

Свободный конец другого шланга соединяем с трубой, ведущей к смесителю.

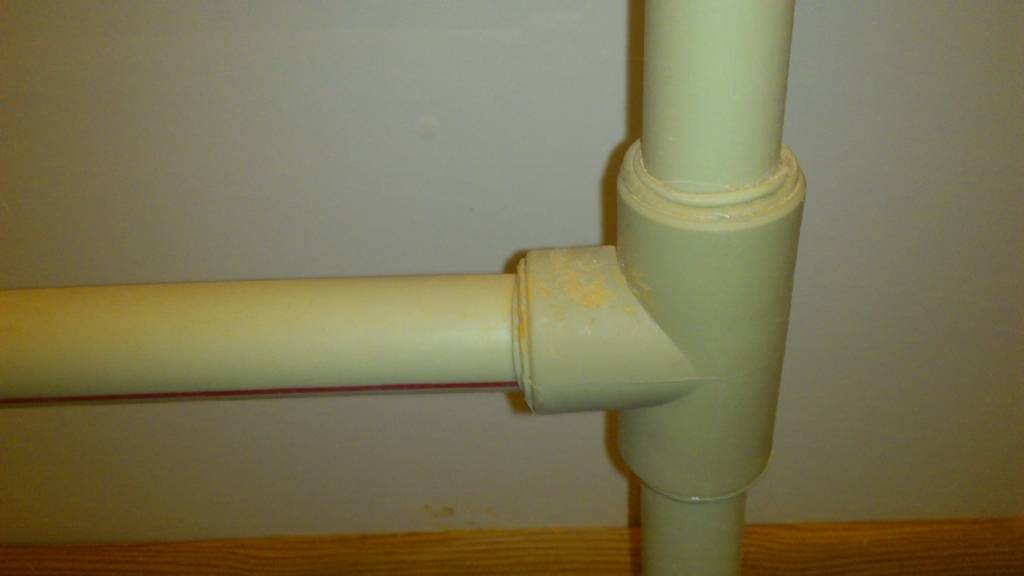

Надо сказать, что перед подключением бойлера, уже были выведены тройники на водопроводных трубах. Если у вас нет достаточного опыта работы с сантехникой, эту работу лучше доверить профессионалам!

Всё, что касается водопроводной части, на этом этапе соединено друг с другом.

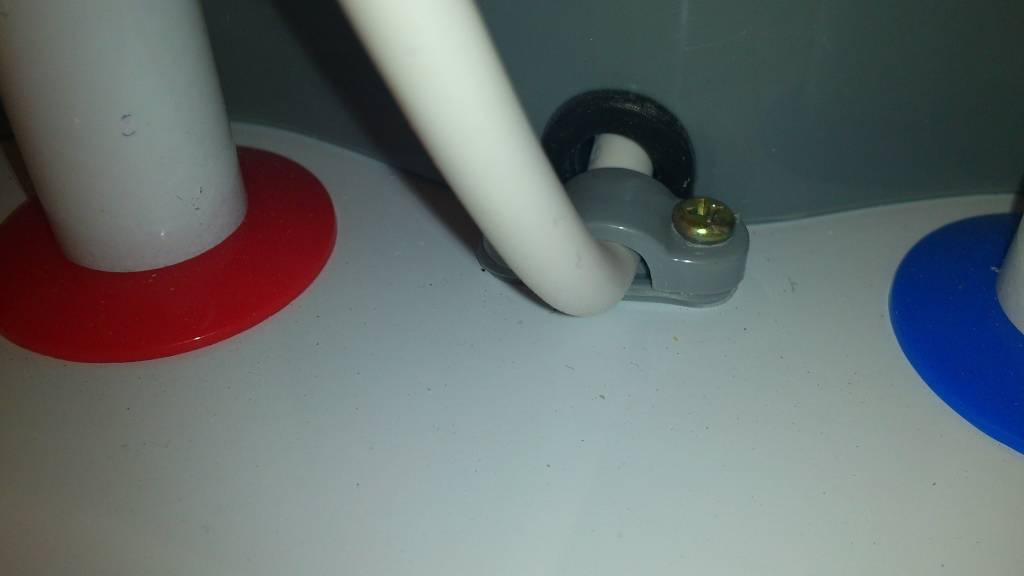

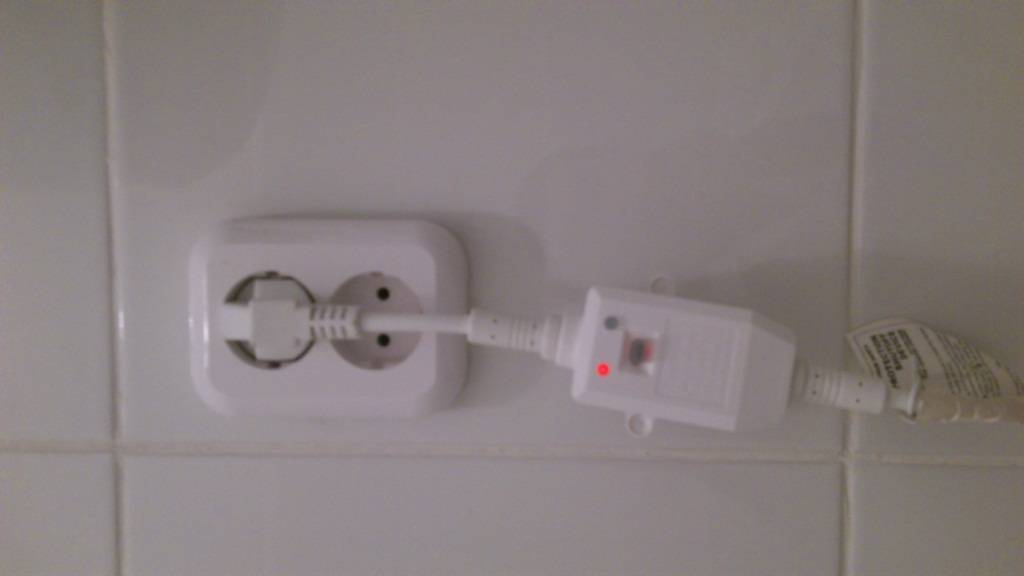

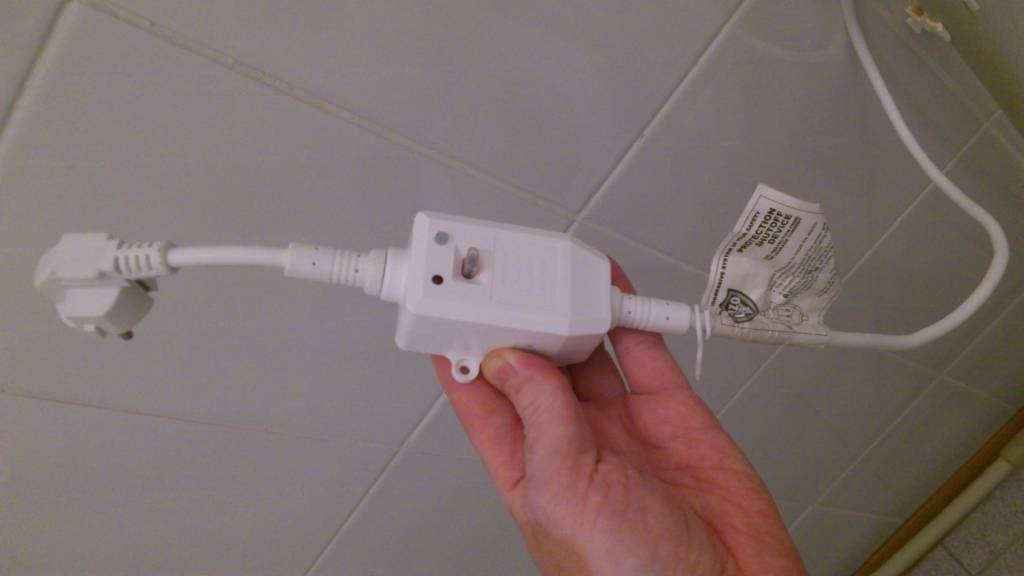

Теперь подключаем электрическую часть. У водонагревателей типа «Thermex» есть хорошая особенность: кабель для подключения вместе с вилкой и специальным предохранительным реле идет в комплекте и уже соединен с бойлером. В противном случае, все это придется приобретать отдельно.

Благодаря тому, что все уже подключено, нам не пришлось открывать крышку бойлера, где находятся контакты. Достаточно было заранее установить розетку с заземлением недалеко от бойлера.

Включаем кран подачи холодной воды, проверяем герметичность соединений. Если все нормально (сухо без протечек), можно включить вилку бойлера в розетку.

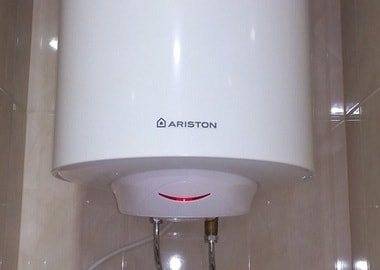

На корпусе бойлера должна загореться лампочка-индикатор. Устанавливаем необходимую температуру воды с помощью регулятора температуры, расположенного на нижней части бойлера.

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Сечение кабеля должно быть достаточным, чтобы проводка не перегревалась и не спровоцировала пожар. Вам потребуется медный трёхжильный кабель марки NYM или его аналог ВВГ. Рекомендуемые значения минимального сечения медной жилы при различной мощности однофазного водонагревателя приведены в таблице 1.

Таблица 1

Мощность бойлера, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Минимальное сечение жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Брызги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение
IP 0x	Нет защиты	IP 00
IP 1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP 2x	Частицы > 12,5 мм	IP 20	IP 21	IP 22	IP 23
IP 3x	Частицы > 2,5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	Пыль частично	IP 50				IP 54	IP 65
IP 6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

В электрическую схему подключения водонагревателей (особенно при повышенной мощности) рекомендуется включить устройство защитного отключения (УЗО). Оно предназначено для блокировки работы оборудования в случае утечки тока на корпус. Сила тока, при которой происходит блокировка, указана на приборе и для эксплуатации бойлера должна составлять 10 мА. Этот параметр обозначает разницу между входящим и выходящим в водонагреватель током.

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВт	Тип УЗО
до 2,2	УЗО 10А
до 3,5	УЗО 16А
до 5,5	УЗО 25А
до 7,0	УЗО 32А
до 8,8	УЗО 40А
до 13,8	УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВт	Тип автомата
0,7	3А
1,3	6А
2,2	10А
3,5	16А
4,4	20А
5,5	25А
7,0	32А
8,8	40А
11,0	50А
13,9	63А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

Установка накопительного водонагревателя

Выбор места

Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.

Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.

Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.

Монтаж настенных креплений

Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.

Установка накопительного водонагревателя начинается с монтажа настенных креплений

Подключение к водопроводу

Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.

Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети

Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.

Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.

Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой

Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.

Подключение к электросети

Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.

Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.

Водонагреватель обязательно необходимо заземлить

И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!

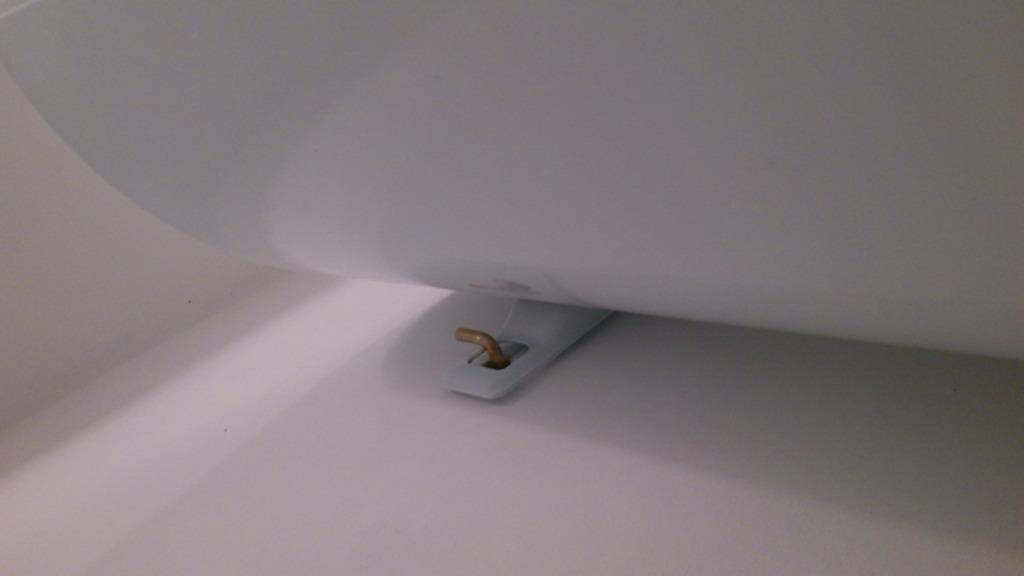

Зацепление крючков за отверстия монтажной планки

После проверки надежности крепления можно подвесить бойлер на крючки.

Некоторые модели бойлеров имеют особую систему подвески. В их комплект входят специальные кронштейны, которые крепятся к стене с помощью дюбелей с шестигранной головкой под гаечный ключ. Форма штатных кронштейнов согласована с монтажной планкой водонагревателя, и подвесить такой бойлер труда особого не составит. Особой удобство может представлять специальный шаблон, иногда поставляемый вместе с технической документацией изделия – это предельно упростит процесс разметки отверстий.

Подключение бойлера к трубам холодного и горячего водоснабжения

Следующая важная задача – врезаться в трубы холодного и горячего водоснабжения. Примерная общая схема подключения приведена на рисунке:

Этапы установки бойлера своими руками

Устанавливать водонагреватель в собственном доме можно без получения разрешительной документации, даже если выполняется монтаж газового оборудования. Но в случае с последним стоит прибегнуть к помощи специалистов в целях безопасности последующей эксплуатации агрегата. При обустройстве системы водоподготовки на базе электрического водонагревателя придется дополнительно разобраться с тем, как заземлить бойлер в частном доме своими руками. С рекомендациями можно ознакомиться в техническом паспорте к устройству.

Сама же установка выполняется по следующей схеме:

• Провести монтаж оборудования при отключенной подаче воды;
• Врезка тройника для подключения агрегата;
• Установка вентилей;
• Монтаж фитингов;
• Установка обратного клапана на штуцере (входном);
• Клапан на входной водопровод;
• Подключение труб трубопровода холодной воды к агрегату;
• Подключение бойлера к электросети;
• Электропровода протягивают от агрегата к счетчику и автомату;
• Выполняют тестовый запуск.

Предварительно выясняют, нужно ли заземлять бойлер в частном доме (при грамотной прокладке электросети в коттедже сложностей не возникнет). Первый пуск системы проводят с открытыми смесителями и после выдавливания воздуха из бака оборудования. Пусконаладочные работы — важный этап, поэтому нужно присматриваться к смонтированной системе. Если уверенности в том, что самостоятельный монтаж устройства пройдет без проблем, нет, разумнее доверить профессионалам.

Технические характеристики проточных водонагревателей

Одной из главных характеристик проточных электрических водонагревателей является их пропускная способность. А точнее, производительность – этот параметр зависит от мощности выбранного оборудования. Например, простой нагреватель воды мощностью 3-3,5 кВт обеспечивает производительность в пределах 1,5-2 л/мин. При этом вода должна нагреться до 40-45 градусов.

Обратите внимание, что столь маломощный проточный водонагреватель будет практически бесполезен в холодную зиму, когда опустится температура воды в водопроводе.

Как выбрать проточный водонагреватель по производительности? Если вы планируете приобрести такой прибор исключительно для мытья посуды, присмотритесь к моделям с производительностью 1,5-2 л/мин (не забудьте учесть небольшой запас по мощности на зиму, если будете использовать в холодное время года)

Нужен водонагреватель для комфортного приема душа? Обратите внимание на модели с производительностью 4-5 л/мин. Планируется подключение и одновременной использование двух точек водоразбора? Купите нагреватель воды с производительностью 9-10 л/мин

Таблица расчета производительности проточного водонагревателя в зависимости от его мощности и температуры входящей воды.

А что у нас с мощностью? Как мы уже говорили, лучше всего обращать внимание на производительность, а не на мощность. Если же говорить о соответствии мощности и производительности, то она такова – ТЭНы мощностью 8 кВт готовят воду со скоростью 4,4 л/мин, мощностью 3,5 кВт – 1,9 л/мин, мощностью 4,5 кВт – 2,9 л/мин, мощностью 18 кВт – 10 л/мин (соотношение чуть меньше чем два к одному)

Также нужно обратить внимание на такую характеристику, как тип управления – оно может быть электронным или гидравлическим. Электронное управление позволяет добиться стабильной температуры за счет регулировки степени нагрева и скорости потока

Благодаря этому вы не обожжетесь под душем из-за неожиданного изменения напора или питающего напряжения. Самые простые электронные регуляторы работают лишь при определенном напоре – если напор выйдет из некоего диапазона, температура воды на выходе изменится.

Для контроля температуры некоторые продвинутые водонагреватели оснащаются жидкокристаллическими или светодиодными цифровыми индикаторами.

С гидравлическим управлением дело обстоит хуже – оно никак не реагирует на силу потока воды. Зато здесь имеется ступенчатая или плавная регулировка. Количество позиций зависит от мощности прибора. Как правило, модели со ступенчатой регулировкой и гидравлическим управлением стоят дешевле, нежели их электронные собратья.

Еще одна характеристика – это тип питающей сети. Электрическая сеть для проточновик может быть однофазной или трехфазной. Модели мощностью свыше 9-12 кВт работают исключительно от трехфазной сети, менее мощные модели питаются от однофазной электросети. Некоторые модели водонагревателей, в диапазоне мощности от 5 до 9-12 кВт, могут работать от сети любого типа.

Таблица расчета сечения кабеля и его максимальной длинны в зависимости от мощности прибора.

Характеристики и встроенные модули:

• рабочее давление – от 0,1 до 10 атм;
• ускоренный нагрев – позволяет сократить время от старта проточного водонагревателя до достижения заданной температуры;
• предохранительный клапан – предупредит поломку оборудования;
• степень защиты от воды – некоторые модели имеют защиту от брызг, а некоторые могут противостоять прямому попаданию воды;
• подводка – может быть нижней, верхней или боковой;
• тип установки – вертикальная или горизонтальная;
• самодиагностика – присутствует в продвинутых моделях с электронным управлением;
• подсветка – присутствует в моделях с ЖК-дисплеями;
• индикация – может быть ламповой, светодиодной, с ЖК-дисплеем;
• ограничения температуры нагрева – позволит не обжечься в душе;
• пульт ДУ – возможность регулировки температуры из другого помещения;
• защита от перегрева – предотвратит поломку оборудования при длительной интенсивной работе;
• встроенный фильтр – позволит очистить подготавливаемую воду от примесей.

Выбирая электрический проточный водонагреватель, необходимо ориентироваться не только на технические характеристики, но и на наличие дополнительных опций.

Помните, что дополнительные опции и модули оказывают существенное влияние на конечную стоимость электрических проточных водонагревателей.

Технология подключения

Перед работами, связанными с врезкой в водопроводные трубы, воду следует перекрыть.

Подключить безнапорную модель можно двумя способами:

• посредством душевого шланга. Со шланга снимается насадка и присоединяется к входному отверстию прибора. Такой способ хорош при эпизодических отключениях горячей воды;
• через тройник. Тройник врезается в водопроводную трубу или крепится к отводу для стиральной машины. К тройнику крепится вентиль или шаровой кран (при присутствии стиральной машины — два крана или вентиля). Из него к входному отверстию водонагревателя тянется пластиковая труба или специальный шланг. На выходе устанавливают шланг с душевой насадкой. Если водогрейкой хотят пользоваться постоянно, то такой тройник с вентилем врезают на выходе в трубу для горячей воды.

Проточные водонагреватели накопительного типа врезаются в водопроводные трубы фитингами. Соединения следует уплотнить с помощью пакли или фумленты.

Знаете ли вы? В древнеримских термах существовала централизованная система нагревания при помощи печи, воды и воздуха, которые потом циркулировали в пустотах стен и пола. Эта система пришла к римлянам от эллинов, но была усовершенствована римскими инженерами.

Этапы установки бойлера

Следуйте пошаговой инструкции и вы поймете, что в самостоятельной установке электрического водонагревателя нет ничего сложного.

Подготовительный этап

1. Для начала нужно определить место для расположения бойлера. Для этого необходимо выполнить следующие условия:

• Располагаться бойлер должен в свободном месте, так, чтобы к нему был доступ.
• Там где будет устанавливаться прибор должна быть крепкая стена (не из гипсокартона).
• Водопроводные трубы должны быть пригодными для врезки в них установки.
• Прибор достаточно мощный и проводка должна выдержать данную нагрузку.

Все эти этапы нужно продумать до начала работы  с установкой, ведь если этого не сделать, будет потрачено уйма времени на переделывания.

2. Конечно же, как и для любой другой работы, нужны инструменты и комплектующие, которые вы должны заранее подготовить:

• Запорные краны;
• Перфоратор;
• Разводной и гаечный ключи;
• Тройники;
• Пассатижи;
• Рулетка;
• Отвертка;
• Труба металлопластиковая ( длина с размером зависят от условий подключения);
• Герметичная лента;
• Паста;
• Пакля;
• Соединительные гибкие шланги (2 шт., в случае если они не предусмотрены в комплекте).

Инструменты для самостоятельной установки бойлера

Основной этап

У вас не будет много хлопот с установкой накопительного бойлера, в отличии от проточного водонагревателя. Весь процесс установки заключается в правильном крепеже бойлера и подведение к нему труб. Также в работу входит изготовление отверстий под крепления, при этом нужно рассчитать расстояние от бойлера до потолка, дабы без особых усилий надеть его на крепежные элементы.

Монтаж водонагревателя

1. К водопроводу нужно подключить бойлер.

• Нужно соединить вводы и выходы прибора. Нужно знать, что на ввод холодной воды устанавливают клапан для сброса напряжения. Этот клапан для сброса напряжения, а также гибкие шланги продаются в комплекте с бойлером, но бывают случаи когда они отсутствуют и их нужно докупить отдельно.
• В случае отсутствия вывода, необходимо его смонтировать. Время работы затраченное на вырезку зависит от вида труб, если они из металлопластика, то работа будет идти быстрее, если же из металла, то придется потратить больше сил и времени. Для этой работы вам понадобятся плашка и дополнительные переходники.

Подключение кранов к бойлеру

2. После нарезки болгаркой, на трубу наносят резьбу при помощи плашки и герметизируя устанавливают тройник или переходник с подсоединенным к нему краном.

3. Затем подсоединяют кран с горячей водой и выход на бойлер.

4. Выпускают воздух и осуществляют проверку на герметичность.

5. Затем происходит подключение бойлера к питанию при помощи автоматического выключателя или розетки. В случае если бойлер работает исправно, загорается специальный индикатор.

6. Финальным этапом считается регулировка температурного режима. Если установка прошла удачно, то прибор уже готов к работе.

Установка проточного электрического водонагревателя

Весь процесс можно разбить на три стадии:

1. Вешаем водонагреватель на стену.
2. Подводим к устройству холодную воду.
3. Подключаем аппарат к электросети.

Что нам понадобится:

• Дрель и сверло по бетону.
• Дюбели и анкера.
• Молоток с отверткой.
• Медный трехжильный провод с двойной изоляцией. Сечение в 2,5 квадрата.
• Газовый и рожковый ключ (22).
• Евророзетка. Выбирайте с заземлением (заранее позаботьтесь, чтобы оно было подведено к точке).
• Плоскогубцы.
• Лента фум.
• Труба. В данном случае металлопластик.
• Тройник, вентиль и кран.

Обычно водонагреватели размещаются в кухне или ванной комнате. В первом случае зачастую бывает удобно установить аппарат в нижний угловой шкаф. При этом крепить устройство желательно не к стенке шкафа, а к самой стене сквозь МДФ.

Водонагреватели не любят, когда их располагают в наклонном положении или на ребре. Такие эксперименты приводят к тому, что вода, поступающая в устройство, не закрывает полностью ТЭНы, вследствие чего они быстро сгорают.

Прежде чем приступать к монтажу, необходимо разметить место креплении и дрелью просверлить отверстия под анкера. Собрать крепеж и при помощи дюбелей и анкеров зафиксировать его. Теперь можно повесить водонагреватель на место.
