Важна ли нормальная работа водонагревателя
Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана. Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды
До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление. Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза
Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление. Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.
Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию
Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.
Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме.
Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.
Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!
Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.
- Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
- Также он предотвращает обратный ход воды в трубопровод.
- Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
- А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.
Для чего нужен предохранительный клапан на бойлере
Бойлер представляет собой ёмкость для воды с нагревательным устройством, которым могут быть: топка для твердого топлива, газовая горелка, змеевик для горячего теплоносителя из системы отопления (косвенный нагрев) и теплоэлектрический нагреватель (ТЭН). Большинство бойлеров оборудованы ТЭНами, это удобно и не требует больших затрат при обустройстве.
Бойлер заполняется водой и находится под избыточным давлением, равным напору в водопроводе. При нагревании вода расширяется и в резервуаре бойлера повышается давление. Чтобы нагретая вода не выдавливалась в трубопровод с холодной водой и не сливалась при отсутствии холодной воды, на входной патрубок устанавливают обратный клапан для водонагревателя .
Бойлер оборудован защитной автоматикой, которая регулирует температуру нагрева, задаваемую пользователем. Верхняя часть бойлера остается всегда не заполненной водой. Присутствующий воздух служит амортизирующей подушкой, компенсирующей расширение воды и потому давление растет не значительно и не так быстро, как если бы воздух отсутствовал.
Автоматика позволяет нагревать воду не выше 80 градусов. Но если она выйдет из строя, то нагрев будет продолжаться непрерывно и может привести к образованию высокого давления, способного повредить бойлер. Чтобы этого не случилось, устанавливают предохранительный клапан сброса давления для бойлера . Который, при превышении давлением установленной величины, открывается и производит сброс излишков воды.
Производители электрических водонагревателей объединили два клапана, обратный и предохранительный в один корпус. Теперь это устройство выполняет обе функции.
Для чего необходим предохранительный клапан
Предохранительный клапан, входящий в комплект поставки любого накопительного водонагревателя, является неотъемлемым элементом группы безопасности данного прибора. Эксплуатировать водонагреватель без него запрещено производителем, да и попросту небезопасно. У любого водонагревателя есть рабочее давление воды, имеющее как минимальный порог (минимально необходимое давление для нормальной работы прибора), так и максимальный порог (превышение которого может повредить прибор). Максимальный порог, в свою очередь, складывается из двух величин:
- Давление в магистрали водоснабжения. Это давление, с которым подается вода в прибор.
- Давление, возникающее в емкости водонагревателя при нагреве воды.
Предохранительный клапан рассчитан на давление не большее, чем максимальное рабочее давление водонагревателя. Монтаж клапана осуществляется в соответствии с руководством по эксплуатации на конкретную модель водонагревателя. У большинства моделей водонагревателей он монтируется на патрубок подачи холодной воды и выполняет следующие функции:
- предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;
- сбрасывает избыточное давление во внутреннем баке водонагревателя;
- может использоваться для слива воды из прибора;
Теперь разберемся в данных функциях поподробней:
На рисунке выше представлен предохранительный клапан в разрезе. Одним из его элементов является механизм обратного клапана. Именно он отвечает за удержание воды в емкости ЭВН и не допускает ее обратного хода в систему водоснабжения
Соответственно при установке клапана важно не допустить повреждения этого механизма, поэтому производители рекомендуют производить закрутку на 3-3,5 оборота резьбы. В клапанах, предлагаемых нашей компанией, данная проблема решена системно, посредством ограничительной металлической площадки, дальше которой нельзя будет накрутить клапан, а значит и невозможно повредить механизм обратного клапана
Следующим элементом по списку, но не по важности, идет механизм предохранительного клапана. Как уже было сказано ранее, для любого ЭВН есть максимальный порог давления воды, который складывается из двух показателей: давление в системе водоснабжения и давление, возникающее при расширении воды при нагреве
Когда суммарное давление начинает превышать значение максимального порога – шток начинает сжимать пружину предохранительного клапана и таким образом открывает отверстие штуцера для слива воды. Происходит сброс давления и водонагреватель продолжает работать в нормальном режиме.
Отсюда есть несколько важных моментов, на которых бы хотелось заострить Ваше внимание:
Важно знать давление в своей системе водоснабжения, при высоком его значении вероятность постоянного срабатывания предохранительного клапана существенно возрастает. В этом случае рекомендуется установить редуктор для понижения магистрального давления в сети
Редуктор не входит в комплект поставки ЭВН и приобретается отдельно.
Категорически запрещается ограничивать движение рукоятки принудительного сброса давления, жестко фиксируя ее в штатном положении, так как это приводит к невозможности движения штока предохранительного механизма и таким образом не позволяет сбросить избыточное давление.
Поскольку, сброс избытка давления сопровождается появлением капель воды из штуцера для слива воды – рекомендуется сделать отвод от штуцера предохранительного клапана (достаточно какой-либо гибкой трубки или шланга) в канализацию (раковину, ванну, сливной бачок или сифон). Еще одна функция предохранительного клапана – слив воды из прибора. В силу своей времязатратности (это не самый быстрый процесс, особенно для больших объемов), этот способ актуален в основном в тех случаях, когда при монтаже прибора не была предусмотрена возможность быстрого слива воды. Для этого необходимо: отключить ЭВН от сети, перекрыть подачу в него холодной воды и открыть кран горячей воды на точке водозабора(смесителе). После этого, поднять рукоятку принудительного сброса воды и произвести слив через штуцер.
ВНИМАНИЕ!!! Предохранительный клапан не предназначен для защиты прибора от резких скачков давления в водопроводной сети. Для решения данной проблемы в систему устанавливается специальный прибор – гаситель гидроударов
Запрещается использование накопительного водонагревателя без предохранительного клапана, или же с клапаном, давление которого превышает максимально установленное для данного прибора. В случае указанных выше нарушений, гарантийные обязательства потребителя на водонагреватель не распространяются.
Чем грозит отсутствие предохранительного клапана
Итак, если элемент, который закрывает обратный поток подачи влаги в бак, отсутствует, то бойлер даже при наличии стабильного давления нормально работать уже не будет. При повышении температуры начинает увеличиваться давление воды, а вследствие этого оно рано или поздно превысит напор ее подачи. Поэтому горячая вода начнет сбрасываться в водопровод или на унитазный бачок, затем в водонагреватель будет поступать холодная вода, а нагревание будет продолжать идти, при этом будет впустую растрачена электроэнергия.
Также при отсутствии клапана может резко упасть давление воды водопровода, такое часто бывает по ночам, когда при ремонте отключается холодная вода. Таким образом, слив воды с водонагревателя может спровоцировать перегорание тэна.
Стоит сказать, что огромной ошибкой в данной ситуации является установка обратного клапана, ведь водонагреватель может сломаться или выйти из строя в любой момент. А если еще материал, из которого он сделан, не слишком прочен, то при обычном открытии водопроводного крана давление бака упадет, точка кипения воды установится на уровне ста градусов, а это спровоцирует поток пара, который может привести не только к повреждению бака водонагревателя, но и к большому взрыву.
Поэтому если вы собираетесь установить предохранительный клапан, учтите следующее:
- при сбрасывании остатков воды при нагреве следует удерживать параметры зоны нормального ее давления;
- старайтесь не допустить обратного оттока жидкости из бойлера;
- обязательно сглаживайте гидроудары, а также скачки давления водопровода.
Капает по ночам?
Бывает так, что клапан течёт ночью. И даже не течёт, а хлещет. И не просто хлещет, а со свистом. Народ реально пугается. Клапан тут не причём. Водонагреватель, кстати, тоже. Всему виной водоканал. Ночью водоразбор воды меньше, чем днём. А насосы водоканала качают одинаково. Вот и получается, что разница давления между днём и ночью бывает раза в полтора.
Помочь может только редуктор давления. И устанавливать его надо не перед бойлером, а на входе в квартиру. А то постоянно сталкиваюсь с таким решением — раз течёт с клапана, значит и ставить редуктор надо перед клапаном. Нет! Просто так получилось, что клапан, это единственный прибор, который может сигнализировать о проблеме. Он течёт, свистит, кричит: «Люди! Alarm! Спасите! Помогите! Давление! Ах, какое большое!» А все остальные смесители, шланги и трубочки в это время молча терпят и покорно ждут, когда наступит их разрушение. Потом раздаётся стук снизу.
Как выбрать предохранительный клапан
Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.
В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.
Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.
Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.
При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.
Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.
Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.
Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.
Рекомендуем ознакомиться: Для чего нужен обратный клапан на воду и как его правильно установить?
Механизм прижима
Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.
Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.
Высота подъема
Клапаны сброса давления имеют разную высоту подъема затвора:
- Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
- Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

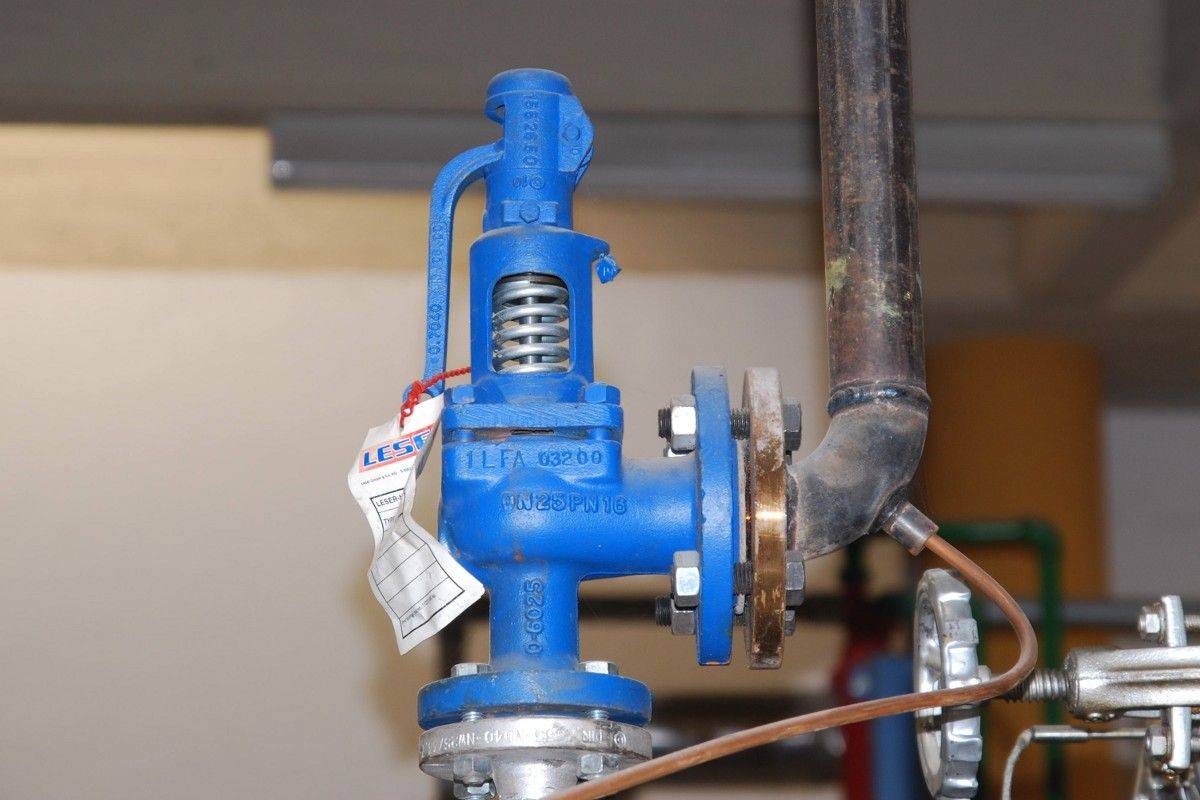

Полноподъемная модель PN 16.
Скорость срабатывания механизма
По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.
В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.
Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).
Диаметр
Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.
Производитель
Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.
Где ставить предохранительный клапан в водонагревателе
По очевидным причинам, о которых будет рассказано дальше, установка защитного клапана осуществляется только на вводе холодной воды в бойлер. Связано это с двумя основными причинами. Во-первых, таким образом, получится избежать утечки воды в общую магистраль (когда вода в ней отсутствует). Во-вторых, не допустить взрыва водонагревателя при расширении воды.
Многие почему-то путают предохранительный клапан с обратным, и устанавливают только лишь его на вводе воды в бойлер. Это грубейшая ошибка при монтаже и подключении водонагревателя, которая может привести к взрыву накопительной емкости или к поломке сантехнических изделий.
Основная функция обратного клапана, это не допустить утечку воды из бойлера, в то время как предохранительный клапан, предназначен именно для сброса лишней жидкости.
В тоже время не рекомендуется устанавливать только один предохранительный клапан. Часто распространённой проблемой защитных клапанов, является их протечка. Поэтому, в обычном порядке, перед предохранительным клапаном ставится обратный клапан, и всё это обвязуется съёмными кранами, чтобы можно было осуществлять комплексную проверку или ремонт оборудования.
Должна ли капать вода из предохранительного клапана
Если вода в водонагревателе нагревается, то, соответственно, она расширяется. А поскольку деваться ей некуда, то её излишки будут выходить через предохранительный клапан. Поэтому, да, нормальное состояние защитного клапана, когда вода нагревается, это сбрасывать её некоторое количество из накопительной емкости.
При этом неисправный клапан при нагревании воды может не пропускать воду или наоборот, сильно протекать, если вода холодная. В таком случае нужно заменить предохранительный клапан на новый. К сожалению, проверить работу защитного клапана можно только в тот момент, когда вода в бойлере нагрелась свыше 60 градусов.
Итак, что мы имеем:
- Предохранительный клапан нельзя заменить обратным клапаном;
- Установку защитного клапана необходимо осуществлять на вводе холодной воды в бойлер;
- Для удобства обслуживания, необходимо предусмотреть установку запорных кранов перед и после клапана;
- Лучше будет перестраховаться и всё-таки поставить обратный клапан перед предохранительным. Это позволит избежать утечки воды из водонагревателя, если предохранительный клапан выйдет из строя;
- Обязательно при покупке, уточните, имеет ли предохранительный клапан, также и функцию обратного клапана.
Никогда не отказывайтесь от установки предохранительного клапана в водонагреватель.
Он выполняет практически такую же службу, как и группа безопасности на котле. Но если в закрытой системе отопления обязательно устанавливается расширительный бак, то вот при обвязке водонагревателя он отсутствует, поэтому увеличенной в объёме воде некуда уходить, только как через предохранительный клапан.
Конструкция и принцип действия устройства
Для начала детально разберем устройство и принцип функционирования предохранительного клапана.
Устройство предохранительной арматуры
Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.
Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.
Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком
Принцип работы приспособления
Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.
Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.
Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.
Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.
Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания
Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.
Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.
Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.
Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.
Почему недостаточно монтажа обратного клапана?
Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.
Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.
Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма
Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.
Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.
Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей
При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.
Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.
Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.
Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.
Как проверить исправность
Характеристики монтажа и регулирования предохранительного клапана устанавливается заводом-изготовителем водонагревательного оборудования.
Иной раз при приобретении и монтаже бытового водонагревателя для ГВС собственники пренебрегают предназначениями изготовителей и воздерживаются от установки защитного модуля, аргументируя свое решение тем, что устройство препятствует нормальной работе бойлера. Несмотря на всю абсурдность такого заявления, такие случаи все же, хоть и редко, но встречаются на практике.
Причины неудовлетворительной работы защитного устройства, из-за чего бойлер не может осуществлять свои функции нагрева:
- невысокое потребительское качество применяемых материалов при изготовлении клапана;
- ненормально высокое давление в горводопроводе свыше 6 атм.;
- некорректный монтаж, нарушения, допущенные при обслуживании и настройке клапане.
При грамотном монтаже, профессионалы неизменно поинтересуются фактическими показателями давления и установят понижающий редуктор перед бойлером. Производить монтаж водонагревателя и подсоединять его к водопроводу с давлением на 6 атм. противопоказано.
Для качественной работы смонтированного предохранительного устройства, его функциональность нужно проверять, первый раз при покупке, а потом в процессе эксплуатации.
Приобретая клапан в торговой сети, его рекомендуется проверить, для чего применяют очень простой способ: нужно поджать шток устройства пальцем и продуть воздухом. Если он проходит через клапан, то лучше аварийный заменить на другую модель.
Проверка клапана в процессе эксплуатации производится, когда визуально замечены сбои в его работе. Пользователи должны знать, что если клапан в бойлере капает при нагреве — это нормально и не значит, что он неисправен.
Если поток сильный, то это указывает, что она находится в заклиненном состоянии. В связи, с чем потребуется не только демонтаж и очистка, но и полная регулировка.
Работу функций обратного клапана проверяют после полного наполнения бойлера. Затем перекрывают вентиль на входе в бак и центральную подачу воды.
Первое время вода может выходить из электробойлера, это нормально, а процесс продолжается уже при нагретом баке, то «обратка» не работает и устройству требуется настройка.
Причины подтеков и их устранение
Если капает вода из предохранительного клапана, а это доставляет вам ряд неудобств, можно попробовать самостоятельно справиться с этой проблемой. Принятие конкретного решения будет зависеть от того, когда именно происходит протечка и по какой причине.
В процессе естественной протечки или неполадок с клапаном
Если вода капает только периодически во время самого процесса нагревания бака и при этом ее количество очень мало, то решить проблему можно просто помещением под клапаном водосборника, о чем было упомянуто выше.
Можно также присоединить резиновый шланг к клапану водонагревателя и другой ее конец направить в унитаз или емкость на полу, если присоединить сборник для жидкости непосредственно под баком вам неудобно. Только следите, чтобы внешний конец этой трубки не находился в воде, иначе все старания будут бесполезны.
Схема подключения водонагревателя.
А теперь рассмотрим несколько более сложных случаев, когда капание из водонагревателя происходит постоянно, в каком бы состоянии ни находился бак. Как раз это должно вас уже насторожить, так как явление такое не считается нормальным. Первое, что необходимо сделать, – вызвать специалиста, чтобы он открутил клапан и проверил его на исправность.
Но если причина утечки в самом клапане водонагревателя, необходимо его заменить на абсолютно новый. Устанавливать его также рекомендуется с помощью специалиста, так как сами вы не сможете прикрутить его по всем правилам.
В случае чрезмерного внутреннего давления
Но очень часто случается такое, что клапан находится в полном порядке. Что же тогда может быть причиной столь бурной протечки из бака? Тогда все дело в давлении. Дело в том, что иногда давление бывает настолько сильным, что бойлер не в силах его выдерживать, даже если вода в нем холодная и не находится в состоянии нагрева. Такое случается очень редко, однако находит место в бытовых ситуациях.
Схема работы водонагревателя.
Тогда у вас есть два пути решения такой проблемы.
Первый путь – установить редуктор давления. Это специальный прибор, который стоит не очень дорого и устанавливается для дополнительного выравнивания давления воды в баке. Часто в домах, где специалисты с подобной проблемой уже сталкивались, предлагают сразу же купить его и вмонтировать к баку еще во время установки самого бойлера.
Второй путь – установить специальное устройство, которое называется расширительный бачок. Это уже более дорогая установка, которая потребует больше времени и навыков для монтажа. Но установка бачка обычно применяется только в крайних и редких случаях, когда больше ничего не помогает. Бачок просто обладает большой мощностью, которая способна сильно понижать давление воды еще на входе в бак.
Если проблема в самой емкости (баке)
Часто бывают и случаи протечки воды из самого бойлера, когда клапан не имеет к этому абсолютно никакого отношения. Вот это явление считается абсолютно ненормальным, с какой стороны вы бы его ни рассматривали. Для начала необходимо выяснить, откуда именно идет протечка.
Итак, если обогревательный бак поврежден снаружи корпуса, что сразу становится видно невооруженным глазом, в результате чего с его стенки капает вода, то здесь выход может быть только один – замена бойлера. Герметизация или запаивание вряд ли здесь чем-то смогут помощь. А если и дадут эффект, то он будет совсем непродолжительным. Такое явление обычно происходит после долгих лет пользования качественным баком или же в случае, когда товар оказался подделкой. Дополнительными причинами может быть еще недостаточно качественное защитное покрытие водонагревателя от коррозии и накипи изнутри.
Если же вы видите, что стенки бака абсолютно целые и невредимые, а вода капает все равно, загляните под нижнюю крышку бака. Скорее всего, именно оттуда идет утечка. В этом случае для решения проблемы необходимо полностью отключить бойлер от системы электропитания, снять бак с навесов и открутить крышку.
Там вы увидите в центре трубку (маленький люк) водонагревателя, на которую надета резиновая прокладка. Необходимо заменить эту прокладку на новую. После этого закройте бак и повесьте на место. Подключите питание и проследите, устранена ли течь. Если действия не дали никакого эффекта, то нужно вызывать специалиста. Но, скорее всего, вам придется менять бак полностью.
