Инструкция установки доводящего механизма
При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.
Техника монтажа всех видов доводящих конструкций практически ничем не отличается.
Определение схемы монтажа
В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:
- Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
- Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
- Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.
Использование шаблона
В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.
При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.
Выполнение монтажа
Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.
Порядок выполнения монтажа механизма:
Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.
На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.
Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.
Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.
На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.
Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.
Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.
Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:
Особенности нестандартной установки
В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.
При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.
Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.
Выбор
Прежде чем купить доводчик, нужно ознакомиться со всеми существующими моделями. Также необходимо учесть все характеристики помещения, окружающей среды и двери, на которую вы планируете его установить. Дело в том, что доводчиков существует множество. Функциональные возможности и предназначения в разных видах отличаются
Поэтому нужно обязательно знать, на что обратить внимание, находясь в магазине. Это, несомненно, поможет подобрать механизм правильно и не пожалеть о своей покупке
При выборе обязательно обращайте внимание на следующие факторы:
- Двери. Доводчики подразделяются на 7 классов по величине усилия, которое необходимо для закрывания и открывания двери. Существует специальная таблица, где указано, какой класс механизма подходит для дверей с конкретными размерами и весом. Чем больше и тяжелее полотно, тем выше классом доводчик нужно ставить. Например, для двери, которая имеет ширину 70 см и вес до 20 кг нужен доводчик первого класса. Для входной металлической двери выбирают механизмы высших классов, способные выдерживать соответствующие нагрузки.
- Температура. Тут нужно учитывать характеристики места, где находится полотно, предназначенное для доводчика двери. Если вы хотите поставить его в помещении, где температура не бывает очень низкой, можете смело брать обычное изделие. Если же вы решили оснастить ним вход частного дома или дверь подъезда квартирной многоэтажки, где температура воздуха в холодный период года опускается до -20 градусов и ниже, нужно брать морозостойкий механизм. Внутри его находится незамерзающее масло, которое при очень холодной погоде не теряет свои свойства, чем обеспечивает корректную работу доводчика при любой температуре воздуха.
- Ресурс и гарантия. Как правило, производители, которые дорожат своей репутацией, выпускают качественную продукцию. Чтобы подтвердить этот факт они гарантируют бесперебойную работу своего детища в течение определенного срока или определенного числа циклов работы механизма. Возможно, такое изделие будет иметь высокую стоимость, но так вы будете уверены в высоком качестве. При некорректной работе его можно поменять или бесплатно отремонтировать.
- Направление движения. Доводчики различаются по направлению открывания. Они могут устанавливаться на правосторонние или левосторонние двери, а есть и универсальные. Нужно учитывать этот факт при выборе. Предохранить вас от неприятного казуса, который возможен после возвращения домой с магазина, сможет универсальное устройство.
- Дополнительные функции. С возрастанием стоимости изделий увеличивается и количество полезных функций. К примеру, если купить электрический доводчик с функцией автоматического включения света, можно значительно упростить поиск включателя. На двери в подъезде можно устанавливать мощный электрический доводчик в комплексе с замком.
Ход установки
Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой
Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты
Дизайн доводчика должен соответствовать общему стилю помещения.
У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.
Подготовительный этап
Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.
Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь
Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.
Выбор типа доводчика обусловлен конструкцией двери.
Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.
Процесс крепления
Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.
Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.
Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.
Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.
В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.
Финальная стадия
После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.
Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости
Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.
Принцип работы
Сегодня на рынке представлено множество образцов, имеющих принципиальные различия в своем устройстве, однако принцип работы любого из них одинаков.
При открывании ворот приложенное усилие передается механизму устройства. Самый распространенный механизм имеет металлическую пружину и поршень. Он движется по ходу калитки, пружина сжимается, созданное давление образует энергию, направленную обратно первоначальному ходу механизма.
Устройство дверного механизма
Когда открывающее усилие перестает действовать, энергия сжатой пружины начинает возвращать поршень, и следовательно всю калитку, в исходное положение. Благодаря тому, что в цилиндре с поршнем имеется сжатый воздух и масло, калитка при закрытии движется плавно и равномерно. Существуют модели с возможностью настройки хода поршня, что позволяет настраивать скорость закрытия калитки.
Регулирование скорости работы
Установка доводчика двери: виды доводчиков и способы их установки

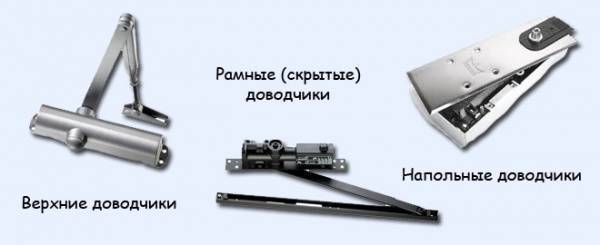

Существуют три основных вида дверных доводчиков – это стандартные, предусматривающие верхнюю установку, напольные и доводчики скрытой установки. Несмотря на то, что все эти доводчики имеют одинаковое назначение, они отличаются по конструкции и, как результат, по принципу установки. Рассмотрим все имеющиеся варианты.
Стандартный доводчик с верхней установкой. Сразу разберемся с тем, куда и что устанавливается. Здесь есть два варианта – в одном случае сам доводчик устанавливается на дверную коробку, а рычаг крепится к полотну, а в другом случае все происходит наоборот. Доводчик монтируется на полотно, а рычаг фиксируется к дверной коробке. Здесь вопрос, как установить доводчик на дверь, нужно решать исходя из того, в каком направлении открывается дверь – если ее открывание производится на себя, то сам доводчик монтируется на дверное полотно, если от себя, то на коробку. Существует и третья схема установки дверного доводчика – она применяется в том случае, когда другие варианты по каким-либо причинам не подходят. Эта схема называется параллельной установкой – сам доводчик монтируется на дверное полотно, а рычаг крепится к коробке посредством специальной пластины.
Напольные доводчики. В большинстве случаев напольные доводчики используются для дверей, не имеющих коробок – дверь, открывающуюся посредством петель, такими устройствами оснастить невозможно. Дело здесь в том, что сам по себе напольный доводчик одновременно еще является и петлей, обеспечивающей поворот двери. То есть их установка является неотъемлемой частью процесса монтажа самих дверей. Такой дверной доводчик монтируется прямо в пол, в специально подготовленное для него углубление
Точно таким же способом устанавливается и его верхняя часть – очень важно, чтобы две части этого устройства четко совпадали по вертикальному уровню. В противном случае напольный доводчик очень быстро поломается.
Встраиваемые доводчики скрытой установки – к ним можно отнести два варианта подобных устройств – это петли-доводчики, установка которых практически ничем не отличается от монтажа обыкновенных навесов и скрытые доводчики верхней установки, которые врезаются в дверное полотно
Установка верхнего скрытого доводчика своими руками осуществляется несложно. По сути, понадобится выбрать два паза – один для самого механизма (он делается в верхнем торце дверного полотна) и второй под его ответную часть (как правило, его выбирают внизу верхней части дверной коробки). Тут все достаточно просто – единственный нюанс, который необходимо учесть, это ширина зазора между полотном и дверной коробкой.
Вот так вкратце обстоят дела с видами доводчиков и способами их установки. Самым распространенным видом считается стандартный верхний доводчик, установку которого мы рассмотрим более подробно.
Как правильно установить доводчик на дверь
Установка коробки двери.
Коробку межкомнатной двери можно установить двумя способами: с применением крепежных металлических пластин или с помощью саморезов с дюбелем. На рисунке ниже представлены сразу эти 2 способа.
Схема крепления дверной коробки.
Крепление дверной коробки монтажными пластинами.
Применение крепёжных пластин, которые используются при монтаже гипсокартона, возможно лишь в том случае, когда отделка стен еще не выполнена. Под пластины необходимо будет выдолбить в стене небольшие углубления, которые затем закроются шпаклевкой.
Крепление дверной коробки монтажными пластинами.
Пластины прикручиваются на обратную сторону коробки с помощью саморезов 3х13 с пресс-шайбой.
Как видно на рисунке выше, пластины крепятся в местах, где установлены петли, напротив петель и одна пластина сверху примерно посередине коробки.
Крепление дверной коробки саморезами с дюбелем.
Способ крепления дверной коробки с помощью самореза с дюбелем подразумевает сквозное сверление боковин коробки. Но чтобы не было видно шляпки саморезов их устанавливают в определенных местах. Два самореза устанавливают под петли, а один саморез в месте, где будет находиться ответная планка под язычок дверной защелки.
Чтобы спрятать саморезы под петли, необходимо заранее в месте установки петель просверлить отверстия диаметром 3мм, а затем немного их рассверлить для образования небольшого углубления для головки самореза.
Сверлим отверстия под крепежный саморез.
В месте, где будет находиться язычок защелки, просто сверлим отверстие диаметром 3мм. Углубление под шляпку самореза выполнять не нужно. В этом месте крепление коробки с помощью самореза будет временным. После фиксации дверной коробки монтажной пеной, данный саморез необходимо будет выкрутить. Затем здесь врежется ответная планка защелки. В этом месте одной монтажной пены вполне достаточно, чтобы зафиксировать коробку, ну, а со стороны петель, где дверная коробка будет нагружена весом двери, крепление будет усилено саморезами.
Монтаж дверной коробки.
- Устанавливаем дверную коробку в проем.
- Смотрим чтобы внутренняя сторона коробки (в сторону которой будет открываться дверь) была вровень со стеной.
Выравниваем дверную коробку со стеной.
Расклиниваем верхнюю планку в проеме двери и проверяем её горизонтальность строительным уровнем. В качестве клиньев можно использовать любые обрезки доски или стоек дверной коробки.
Верхняя планка коробки расклинена в дверном проеме.
- Крепим саморезами со стороны петель вертикальную стойку коробки двери.
- Расклиниваем стойку со стороны петель и проверяем по уровню в двух плоскостях (прикладываем уровень внутри коробки и на её боковую часть).
- Крепим одним саморезом вторую стойку дверной коробки. Проверяем её строительным уровнем. Также смотрим, чтобы расстояние между стойками вверху было равно расстоянию между стойками внизу.
- Расклиниваем вторую стойку.
- Навешиваем дверь на дверную коробку. Предварительно петли необходимо прикрутить на дверь. Дверь удобно навешивать в открытом виде и подложив под ее край какую-нибудь подкладку.
Под край двери устанавливаем подкладку и навешиваем дверь на дверную коробку.
Навешиваем дверь на дверную коробку. Сначала прикручиваем верхнюю петлю двери, затем нижнюю.
- Проверяем правильность установки двери. Открытая дверь в любом положении не должна сдвигаться с места. Это говорит о том, что дверь установлена правильно.
- Закрываем дверь и устанавливаем подкладки толщиной 3мм между полотном двери и стойками дверной коробки. Также ставим подкладки вверху двери. На этом этапе стойка дверной коробки, которая крепилась одним саморезом, может оказаться не на своем месте. Зазор между полотном двери и стойкой может оказаться слишком маленьким или большим. В этом случаем подвигаем стойку в нужное положение путем откручивания и закручивания самореза и заново расклиниваем стойку.
- Заполняем зазоры между дверной коробкой и проёмом монтажной пеной.
Используем монтажную пену.
Основные неисправности и способы их устранения
Наиболее распространенными поломками доводчика двери являются:
- утечка масла из рабочего механизма;
- деформация, надлом рычажного механизма, присоединяющегося к корпусу доводчика;
- поломка, искривление крепежных элементов;
- некорректная регулировка работы механизма.
Утечка масла
Основным рабочим элементом доводчика является пружина, которая размещена в специальном герметичном корпусе, заполненном маслом. Если в корпусе будет недостаточный уровень смазочного материала, то пружина будет срабатывать с высокой скоростью, что приведет к резкому захлопыванию двери.
Внутреннее устройство дверного доводчика
Если из корпуса дверного доводчика вытекло масло, то есть обнаружены масляные следы или наблюдается некорректная работа устройства, необходимо:
- снять доводчик;
- внимательно осмотреть корпус устройства. Если трещина, через которую выходит смазочное масло, небольших размеров, то для ее ликвидации можно воспользоваться обычным герметиком. Если трещина велика, то доводчик подлежит замене;
Вещество для устранения трещины
- если трещину удалось устранить, то производится дозаправка корпуса доводчика смазочным материалом. Для этого выкручиваются регулировочные винты, находящиеся на торцевой части корпуса, и при помощи шприца или пипетки вводится масло.
Место расположения винтов регулировки доводчика
Неисправности рычажного механизма
Как устранить неисправности штанги доводчика своими руками? В первую очередь необходимо выяснить вид поломки. Это может быть:
- появление трещины, которая приводит к некорректной работе. Устранить трещину на штанге можно при помощи герметика (если она небольших размеров) или при помощи сварки. После заделки трещины рекомендуется тщательно зачистить обработанное место и покрыть любым антикоррозийным составом;
- деформация рычага. Такая проблема чаще всего возникает в результате неправильной эксплуатации или чрезмерной нагрузки на доводчик. Если устройство изготовлено из материала, поддающегося правке, то при помощи молотка рычажному механизму придается правильная форма. Если для изготовления тяги доводчика применен высокопрочный материал (например, для уличных механизмов), то рычажная штанга подлежит замене;
- перелом рычага. Устранить проблему можно исключительно заменой устройства.
Полный выход из строя рычажного механизма доводчика
Замена крепежей
Если не работает доводчик двери из-за ослабления или порчи крепежных болтов, используемых при установке устройства, то проблема решается в кратчайшие сроки обычной заменой фиксирующих элементов. Главное – правильно подобрать болты для крепления доводчика.
Подбор осуществляется по следующим параметрам:
Основные параметры крепежного элемента
Регулировка доводчика
Как отремонтировать доводчик, если при визуальном осмотре устройства не выявлено никаких трещин, изгибов и так далее?
Ремонт дверного доводчика в этой ситуации заключается в корректной регулировке устройства. Стандартный доводчик позволяет регулировать:
- скорость закрывания двери до момента окончательного дохлопа;
- скорость дохлопа.
Для регулировки используются специальные винты, которые, как правило, располагаются на торцевой части корпуса доводчика или под декоративной накладкой. Для проведения операции потребуется простая отвертка, при помощи которой и происходит вращение винтов.
Устранение неисправностей методом регулировки
Подробнее о процессе регулировки доводчика двери можно посмотреть на видео.
Производить перенастройку доводчика рекомендуется 1 раз в полгода, ведь на условия работы устройства сильно влияет такой фактор, как температура окружающей среды. В холодное время года доводчик работает медленнее из-за того, масло в корпусе устройства густеет, и наоборот.
Выбор механизма
Представленные на рынке доводчики различаются по конструкции и месту установки, существуют модели:
- напольные (монтируются на этапе укладки напольного покрытия);
- скрытые (располагаются внутри полотна либо дверной коробки);
- накладные.
Установку скрытых и напольных механизмов лучше доверить профессионалам, а накладное устройство легко смонтировать самостоятельно – к изделию производителями прилагается подробная инструкция и схема монтажа.
Эффективность работы гидравлического накладного доводчика зависит от его конструкции. Оптимально выбрать систему «шестерня и зубчатая рейка + рычажная тяга» либо «кулачковый механизм + канальная (слайдерная) тяга».
Важно правильно подобрать мощность устройства, иначе доводчик не сможет правильно работать. При выборе учитывается масса двери и ширина полотна, насчет мощности устройства лучше всего проконсультироваться в месте, где вы его будете покупать, только, так вы будете уверены, что приобрели доводчик подходящий именно вам
Виды
В зависимости от типа дверной конструкции и её функций подбирают определённый вид доводчика
Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:
Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.
- Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
- Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.
Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.
Порядок монтажа
В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.
Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.
Выбирается схема
Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.
Рекомендация
Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.
Производится разметка
И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.
Фиксация составных частей прибора
После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.
Советы:
- Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
- При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.
Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.
Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.
Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:
- плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
- отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).
Виды доводчиков
Для начала, я расскажу немного о доводчиках, что они представляют собой. Доводчик крепится на дверные полотна, и делает закрывание двери тихим и плавным. С доводчиком дверь закрывается самостоятельно, и аккуратно. Благодаря ему полотно дольше прослужит.
Доводчики делятся на три вида, выбор не большой, но можно подобрать по вкусу.
Верхние доводчики, самые распространенные, легки в установке. Их можно увидеть на входных дверях в здании.
Устройства механизма делятся на два вида:
- Зубчатый привод, популярный вид;
- Со скользящим стержнем. Есть шансы вырваться вперед по популярности.
Напольные (нижний), такой вид доводчика выйдет немного дороже, способ монтажа сложнее. Отличие между «верхним» и «нижним», в том, что у второго вида отсутствует рычаг приводящий ось в движение. Очень хорошо подходит для дверных конструкций, которые открываются в обе стороны. Напольный доводчик, можно увидеть на стеклянных дверях.
Скрытые доводчики. Такой вид практически не заметен. Монтируется в дверь при ее изготовлении, нижняя часть устанавливается в пол.
Они делятся на два вида:
- Скользящий стержень – схож с верхними доводчиками, отличается своей миниатюрностью, легко спрятать в дверном полотне или коробке;
- Петля-доводчик – маленькое на столько, что вся система встроена в дверную петлю. Очень удобный вид доводчика, имеет ряд недостатков. Первый, его нельзя установить на массивные полотна, а из-за размера теряется рабочий ресурс, такую систему стоит правильно установить иначе все будет «впустую».
Классификация доводчиков
Поскольку вес и размер полотен различен, а наугад покупать количество доводчиков нет смысла. Так как на дверную массу в 20 кг. не нужно большого количества доводчиков, ведь от их переизбытка дверное полотно будет открываться сложнее.
| Класс | Ширина двери (см.) | Масса двери (кг.) |
| 1 | до 7,5 | до 20 |
| 2 | от 7,5 до 8,5 | от 20 до 30 |
| 3 | от 8,5 до 9,5 | от 30 до 50 |
| 4 | от 9,5 до 11 | от 50 до 80 |
| 5 | от 11 до 12,5 | от 80 до 100 |
| 6 | от 12,5 до 14 | от 100 до 120 |
| 7 | от 14 до 16 | от 120 до 160 |
Думаю, эта таблица поможет разобраться с количеством приобретения доводчиков на дверь.
Какой доводчик выбрать
Выбор зависит от пропорций дверной коробки, от веса и размера. Можно взять два вместо одного, но более мощного.
Для дверей расположенных внутри помещения используют от 3 до 5 класса. Если дверная конструкция достаточно легкая, то можно использовать классы ниже, например 1 или 2. Если дверное полотно достаточно тяжелое, то необходимо выбирать из 5 и 6 класса. А 7 класс подходит для бронированной двери.
Принцип действия
Он состоит из корпуса с механизмом, и рычажной тяги. Механизм оснащен мощной пружиной, она расположена в капсуле с маслом, когда происходит сжатие (когда открывают дверь), пружина плавно возвращается в первоначальное положение (происходит закрытие полотна). Думаю, более подробно описывать механизма работы не имеет никакого смысла. А принцип работы понятен.
Общая информация
Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?
По специфике монтажа
- Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
- Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
- Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.
По типу механизма
- Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
- Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.
По силе тяги
Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN. При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.
”Их” и ”наши” стандарты
Все доводчики внутренних дверей или для уличной калитки, изготавливаемые или же импортируемые в Россию, должны соответствовать ГОСТ 56177-2014. Нас интересуют устройства с кодом ДН (накладные), возможно, ДФ (с дополнительными функциями, такими, как задержка перед закрыванием). После буквенного кода идут цифры и буквы. Что они значат? По порядку:
- класс (от 1 до 7). Чем больше момент инерции – тем выше класс (по таблице его находят, исходя из измеренных массы и ширины полотна);
- безотказность (от 1 до 3);
- возможность применения в пожарных дверях (нужна 1, означающая «да»);
- применение в разном климате. Код Н (норма) – от -15 до +40. Код М (морозостойкие доводчики для калитки) — будет работать ниже -15;
- коррозионная стойкость. 1 — самая высокая;
Накладная модель с функцией задержки перед закрыванием, для двери шириной 1000 мм. массой 55 кг, класса 1 по безотказности, для морозов до -20, максимальной коррозионной стойкости будет иметь код ДНДФ311М1.
В Европе используется стандарт EN 1154, также задающий 7 классов в соответствии с моментами инерции. Недорогие модели выпускаются на один класс, например EN 2. Те, что имеют возможность регулировки, будут иметь код вида EN 2-4.
