Как установить печь в бане своими руками: рекомендации, правила, пошаговая инструкция

План и выбор материала

Любое строительство начинается с проекта, который определяет планировку будущей постройки, материалы для строительства и затраты на него. Самодельная баня не исключение.

Составление плана

Для начала нужно определиться с площадью и планировкой будущей постройки. Делая расчеты, необходимо учесть, что площадь парилки должна составлять 5 м.кв. на человека, а сама баня должна состоять не только из парилки.

Она должна включать еще, как минимум:

• Предбанник;
• Моечную;
• Комнату отдыха.

Расположение помещений должно быть удобным.

Чтобы в итоге все получилось как надо, потребуется составить несколько таких чертежей и схем:

1. Общий план, с указанием площади каждого помещения.
2. Отдельный чертеж каждой комнаты бани.
3. Схема фундамента.
4. Схема кровли.
5. План обустройства потолка и пола.
6. Схему установки печки.

Все это можно заказать у специалистов, а можно сделать и самостоятельно, поскольку в открытых источниках имеется множество уже готовых проектов, один из которых, наверняка, может оказаться подходящим.

Выбор материала

Кроме того, на начальном этапе очень важно правильно выбрать основной строительный материал. Исходя из финансовых возможностей и условий эксплуатации, построить баню своими руками можно:

Исходя из финансовых возможностей и условий эксплуатации, построить баню своими руками можно:

• из дерева;
• из газобетона;
• из пеноблока;
• из керамзитобетона;
• из шлакоблока;
• из газосиликатных блоков;
• из кирпича.

Дерево

Дерево – считается оптимальным стройматериалом для строительства парных. Баня из дерева имеет особую атмосферу, привлекательный вид, хорошо сохраняет тепло и не требует дополнительной отделки.

Для ее возведения можно использовать:

Брус. Бани из бруса красивые, уютные и теплые, поэтому считаются самым распространенным вариантом. Такую баню не сложно построить своими руками, так как постройка имеет небольшой вес и не требует закладки сложного фундамента.

Бревно. Сделать баню своими руками из бревна сложнее, чем из бруса. А к выбору материала нужно подходить очень ответственно и покупать только качественную древесину. Брус должен быть без изгибов, деформаций и не иметь никаких признаков гниения.

Лафет. Баня из этого материала будет прочной и красивой. Такая древесина не подвержена деформациям и позволит сократить затраты на внешнюю и внутреннюю отделку. Единственная сложность при строительстве бани из лафета своими руками – это замковое соединение, за счет которого обеспечивается высокая прочность конструкции.

Каркас. Баня из каркаса считается бюджетным вариантом, и построить ее своими руками достаточно дешево и быстро. Основным недостатком каркасной бани является низкая влагоустойчивость

Поэтому при обустройстве парилки в такой бане потребуется уделить особое внимание пароизоляции, чтобы обеспечить конструкции дополнительную защиту от влаги.

Газобетон

Баня из газобетона прочная. Газобетон хорошо сохраняет тепло, пожароустойчив и не боится влаги. Строительство газобетонной дачи обойдется дешевле возведения деревянной парной, однако потребует дополнительных затрат на отделку. Поэтому, несмотря на более низкую стоимость стройматериала, сэкономить финансы при постройке бани из газобетона своими руками не получится.

Пеноблок

Пеноблок практически идентичен газобетону по своим характеристикам

Однако он стоит дешевле и имеет одно важное преимущество — более низкую гигроскопичность. Благодаря этому баня из пеноблока будет иметь более высокую прочность

Керамзитобетон

Блоки из керамзитобетона тоже подходят для строительства бани своими руками. Постройка из них будет прочной и надежной, однако, менее морозоустойчивой, чем баня из пеноблока.

Шлакоблок

Шлакоблок – самый дешевый из всех блочных стройматериалов. Построить баню из шлакоблоков обойдется более дешево, но она будет не очень хорошо сохранять тепло. Кроме того, такие блоки вполне могут оказаться неэкологичными, а их непривлекательный внешний вид потребует дополнительных затрат на внешнюю отделку будущей постройки.

Газосиликат

Блоки из газосиликата имеют целый ряд преимуществ. Они хорошо сохраняют тепло, не трескаются, имеют высокую прочность. По большинству своих характеристик они превосходят газобетон, однако имеют более высокий уровень влагопоглощения.

Сделать баню своими руками можно и из кирпича. Однако этот процесс будет достаточно трудным и потребует больших затрат и сил и времени. Кирпичная конструкция получится очень прочной, но только в том случае, если за дело возьмется не новичок в работе с кирпичом.

Установка своими руками

Чтобы самостоятельно произвести установку кирпичной печи для бани с топкой из предбанника, следует выполнить следующие подготовительные работы:

• место для монтажа печи лучше продумать на этапе строительства помещения;
• перед началом работ обустраивается фундамент под печь. Для этого вырывается котлован. Дно его засыпается щебнем, затем песком и покрывается гидроизоляционным материалом. Укрепляется фундамент кусками арматуры и заливается бетоном;
• укладывается кирпичами площадка под печь;

• в районе дверцы топки на полу крепится металлический лист;
• конструкция печи, проходящая через проем в деревянной стене, обкладывается кирпичной кладкой;
• перед укладкой печи кирпичи погружают в воду, чтобы поры материала заполнились влагой;
• между металлом печи и кирпичом прокладывается изоляционный материал.

После подготовительных работ следует приступить непосредственно к возведению печи:

• Первым этапом выкладывается кирпичом сама печь. Кирпич, которым выкладываются стены дома, не подойдет. Для банной печи нужен тот, что обладает повышенной жаростойкостью. Он должен быть обязательно идеальной формы, без трещин и сколов.
• Сначала каждый ряд выкладывается без использования раствора. Это делается, чтобы подобрать идеальные по форме и размеру кирпичи. Кладка любого из рядов начинается с углового кирпича.
• Первый ряд выкладывается от углов по периметру. Сначала наносится раствор, потом укладывается ряд заранее подобранных кирпичей. Перед укладкой каждый кирпич окунается в воду на 20 секунд. Толщина шва должна быть не больше 5 мм.

• Второй ряд выкладывается со смещением. Швы второго ряда должны быть посередине первого. Аналогично выкладываются следующие ряды.
• На уровне четвертого ряда устанавливается поддувальная дверца. Ее нужно зафиксировать оцинкованной проволокой. Со стороны парной печь обкладывается каменным экраном для защиты от ожогов.
• Вторым этапом устанавливается топочная дверца. Она фиксируется скрученной в несколько раз оцинкованной проволокой.
• Далее, сооружается камера для камней. Размер рассчитывается исходя из количества камней. В завершение ее отделывают стальными листами.
• После возведения печи нужной высоты, сверху кладется стальной лист, на котором предварительно прорезано отверстие.

Действия по восстановлению тяги

После устранения вышеперечисленных причин можно воспользоваться специальными приспособлениями для регуляции тяги:

• анемометр – определит тягу в дымоходе;
• стабилизатор тяги – представляет собой «зонтик» над верхним срезом трубы дымохода, не просто повышает тягу, но и регулирует ее;
• дефлектор – является устройством, усиливающим тягу;
• ротационная турбина – разновидность дефлетора.

В заключение можно с уверенностью утверждать, что печь, сложенная из кирпича, будет надежно служить при условии соблюдения определенных правил. Не стоит изменять однажды сложенную печь, перекладывать ее отдельные части, тем более стены, так как резко увеличится вероятность растрескивания и даже обрушения всей конструкции. При возникновении необходимости печь подвергается полной разборке и перекладке.

Как установить печь с выносной топкой в баню, смотрите в следующем видео.

Особенности: преимущества и недостатки

Разумеется, установка стандартной каменки более проста, чем сложное обустройство такого дополнительного аксессуара, как топка, вынесенная в предбанник или в другое помещение. Это более затратно, но с уверенностью можно сказать, что все это будет перекрыто тем комфортом, который этот вариант создаст при его использовании. Особенно такая конфигурация печки скажет свое слово в зимнее время.

Еще одно из преимуществ – можно обойтись без обустройства системы вентилирования в парной из-за того, что выгорания кислорода в парилке не будет, так как металлические детали печи вынесены за ее пределы.

Исходя из практических соображений, габариты кирпичной печи в первую голову зависят от величины парилки, количества людей, сезонности использования бани, целей использования самой печи.

Вывод топки кирпичной печки в предбанник удобен тем, что

• всегда есть возможность вычистить золу, растопить печь;
• дрова всегда под рукой, они всегда хорошо высушены;
• режим нагрева печи проще контролируется;
• отопление предбанника всегда обеспечивается теплом печи;
• угарный газ в случае неплотного прилегания дверцы топки поступает в предбанник, а не в парилку;
• железные части топки не перегреваются, не выжигают в парилке кислород, не сушат пар.

Недостатки расположения топки печи в предбаннике:

• кирпичная печь долго прогревается;
• печь расходует большее количество дров, чем металлическая;
• для подбрасывания дров приходится выбегать в предбанник.

Обустраиваем основание

Установка банной печи выполняется на подготовленное основание. Производители металлических печей в паспорте указывают его минимальные размеры. При отсутствии данных, на которые можно ориентироваться, выполните замеры печки. Длина стального листа перед дверцей топки – не менее 50 см, по остальным сторонам печи – около 10 см. Рассчитайте размер площадки таким образом, чтобы он был кратным целому числу кирпичей по каждой стороне.

На пол парилки в выбранном месте наносится разметка. Если каменка выводится дверцей за пределы парной на улицу, то основание должно примыкать к стене. Со стороны улицы достаточно забетонировать участок поверхности перед топкой или уложить плитку. Если портал выходит в предбанник, основание укладывается через проем в перегородке.

Под портал в стене вырезается отверстие с таким расчетом, чтобы между металлом топливника и деревянными конструкциями остался зазор 30-50 см.

Для монтажа основания вам потребуется:

• огнеупорная плита (ПКВТ 1260, ТИСК-250, МКРП-340);
• огнеупорный кирпич (шамотный или красный полнотелый);
• кладочная смесь для каминов и печей;
• стальной лист либо жаропрочная плитка (клинкер, керамогранит);
• жаропрочный клей для печей и каминов.

Огнеупорная плита подрезается в размер и укладывается на пол, чтобы защитить дерево от жара. Для крепления используйте саморезы. Кирпичи предварительно замочите, раствор подготовьте по инструкции на упаковке.

Выложите ряд кирпичей поверх листа, по его ширине, используя раствор. Во втором ряду нижнего слоя крайние кирпичи укладываются торцом к первому ряду, а остальные – длинными сторонами. В третьем ряду крайний левый кирпич ляжет торцом ко второму верхнему и боком – к выступу первого верхнего кирпича, и т.д. Такая раскладка позволит сдвинуть швы, и при этом не придется ломать кирпичи на половинки.

Используйте строительный уровень, чтобы проверять горизонтальность основания. Выступающие за плоскость кирпичи подбивайте деревянной киянкой, под проваливающиеся элементы кладки добавьте раствор. По тому же принципу укладывается второй слой кирпичей, но выкладку следует начать с длинной стороны, чтобы сдвинуть швы.

После того, как раствор схватится, нанесите на вырезанный в размер стальной лист слой заранее подготовленного жаростойкого клея (замешивается по инструкции на упаковке). Уложите на кирпичное основание и проверьте уровнем горизонтальность. Легко постукивая киянкой по листу, выровняйте плоскость. Оставьте до полного застывания клеящего состава. Вместо стального листа допускается монтаж подходящей плитки на тот же самый клей.

Общие правила монтажа банной печи

Сначала определяются с местом расположения печки. Затем надо установить прибор в соответствии с правилами пожаробезопасности. Нюансы монтажа будут зависеть от типа печки, ее размеров и материала, из которого выполнено помещение.

Общие правила монтажа:

Создание основания. Основа для любой печи должна быть надежной, ровной и негорючей, делают ее обычно из бетона или кирпича.

Перед установкой конструкции на пол его обязательно покрывают листом асбеста толщиной 12 мм или используют лист металла толщиной более 1 мм. Лист должен перекрывать размеры печки не меньше 3 см, а со стороны топки больше 50 см.

Расположение. Конструкция размещается так, чтобы топочная дверца была направлена в сторону входа. Расстояние от топочной дверцы до деревянной противоположной стены не меньше 150 см. Бока и зад печи должны находиться на расстоянии 50 см от сгораемых поверхностей. Сгораемые стены защищают экраном, размер которого на 30% больше печи.

Установка трубы. Она может быть как из кирпича, так и из металла. В любом случае выполняется ее теплоизоляция от кровли. Чтобы в металлической трубе не образовывался конденсат, снаружи она утепляется.

Потолок. Над печкой он должен быть из несгораемых материалов, размер которых больше площади печки на 30%.

Безопасность. Если есть электрический нагревательный элемент, обязательно делают заземление и устанавливают УЗО.

Защита от ожогов. Для этого из кирпича или металла делают конвекционный экран. Он не только защищает от ожогов, но и способствует равномерному распределению тепла. Деревянное ограждение можно делать не ближе, чем в 50 см от горячих поверхностей.

Внимание! Монтаж печи в бане должен быть выполнен в соответствии с требованиями пожаробезопасности, особенно это касается деревянных зданий

Защитный экран

Обеспечить пожаробезопасность деревянной бани и предотвратить ожоги призваны тепловые экраны, которые разделяются по своим функциям:

• Смягчить тепловое излучение металлического корпуса позволяет его внешнее оформление кирпичами.
• Из огнеупорных материалов подготавливают защиту прилегающих стен.
• Пол закрывают выложенным кирпичом, плиткой, керамогранитом, камнем или листом металла.

Кирпичная кладка – наиболее востребованный способ защиты, материал для нее лучше выбрать керамический полнотелый. Установка кирпичного экрана для банной печи требует соблюдения определенных правил:

• Расстояние между боковыми поверхностями металлической конструкции и кирпичной защитой варьируется в пределах 3-10 см.
• Нижняя часть обязательно оборудуется отверстиями для ускорения прогрева парной. При желании регулировать температурный режим, не выходя из парилки, на отверстия устанавливают дверцы или временно закрываются кирпичом.
• Установка защитного обрамления производится кладкой в половину кирпича. Отдельные специалисты советуют ставить кирпич на ребро, но тогда толщина экрана получается излишне тонкой и прогрев идет ускоренными темпами. Если вы не приверженец высоких температур, кладка в кирпич обеспечит комфортное нахождение вблизи банной печи, но нагреваться парилка будет гораздо дольше.
• Для сцепления кирпичей применяется раствор глины с песком, иногда вместо глины используют цемент.
• Высота кирпичного экрана при установке всегда выше верхней поверхности банной печи.

Помимо кирпичной защиты, оградить деревянные стены от банной печи можно жаростойкими экранами конвекционного типа. Состоят они из небольших форм по типу коробок, полых внутри и обрамленных листовым металлом или нержавейкой, с дальнейшим покрытием термостойкой краской. Внизу конструкция оснащена отверстиями для циркуляции воздуха и предотвращения перегрева металлических листов банной печи.

Предупреждение! Установка металлического экрана непосредственно на стену запрещена. Для этих целей применяются планки из негорючих материалов с низкой теплопроводностью или теплоизолирующий материал.

В первом случае созданная воздушная прослойка между стеной и экраном предупреждает риск возгорания деревянной конструкции. Во втором варианте воздушная прослойка отсутствует, но минеральная базальтовая вата выполняет аналогичную функцию – защиту стены от нагрева. Помимо этого, установка конвекционного экрана не производится непосредственно на пол, между ними должен быть зазор в несколько сантиметров для циркуляции воздушных потоков.

За что любят эту каменку?

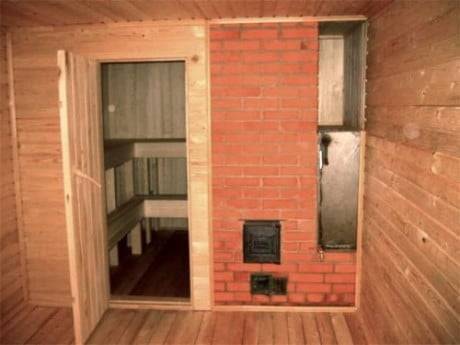

Кирпичная печь для бани с топкой из предбанника пользуется огромным спросом, так как она:

Позволяет подкидывать дрова и убирать золу, не нарушая покоя отдыхающих людей (парная расположена далеко от топки)

К тому же хозяин дома может обслуживать печь, не страдая от жары и имея достаточное количество свободного места;
Обогревает не только парильню, но и предбанник (что особенно важно в холодную пору года);
Дает возможность хранить топливо в технической комнате (предбаннике). Что упрощает транспортировку дров, защищает их от влаги и воды, способствует поддержанию чистоты в парильне

К тому же в этом помещении можно организовать зал отдыха для дружеских бесед, перекусов, другого досуга.

Печь из кирпича с топкой в предбаннике увеличивает количество кислорода в парной (так как воздух сжигается в другой комнате). К тому же она не нуждается в обустройстве дополнительной системы вентиляции (предбанник и так соседствует с выходом из сауны). Хозяину каменки не нужно каждый раз входить в баню, чтобы обеспечить оптимальную температуру для отдыхающих (что автоматически уменьшает потери тепла).

Наконец – в предбаннике гораздо удобнее убирать мусор от песка, дров или брикетов, так как в этой комнате сухо. Там отсутствует высокая влажность, превращающая пыль и землю в трудноудаляемую грязь.

Ложка дегтя

Печки в бани с выносной топкой отличаются сложной конструкций. Для их установки, требуется:

1. Опыт в кладке кирпича;
2. Умение работать с металлоконструкциями;
3. Высокая точность и аккуратность;
4. Большое количество материала;
5. Несколько дней свободного времени.

Существует вероятность неудачного сооружения этой конструкции. Всего одна серьезная ошибка может привести к созданию плохой или и вовсе неработающей системы отопления. К тому же печка в баню должна быть безопасна, иначе она может спровоцировать:

1. Возгорание бани и дома;
2. Повреждение имущества;
3. Травмирование отдыхающих.

При выборе этой разновидности печей, нужно учитывать следующий факт – вам придется покидать помещение бани, чтобы подкинуть дрова и отрегулировать температуру. Впрочем, этот нюанс вряд ли испугает поклонников пара, привыкших нырять в снежные сугробы, озера и проруби.

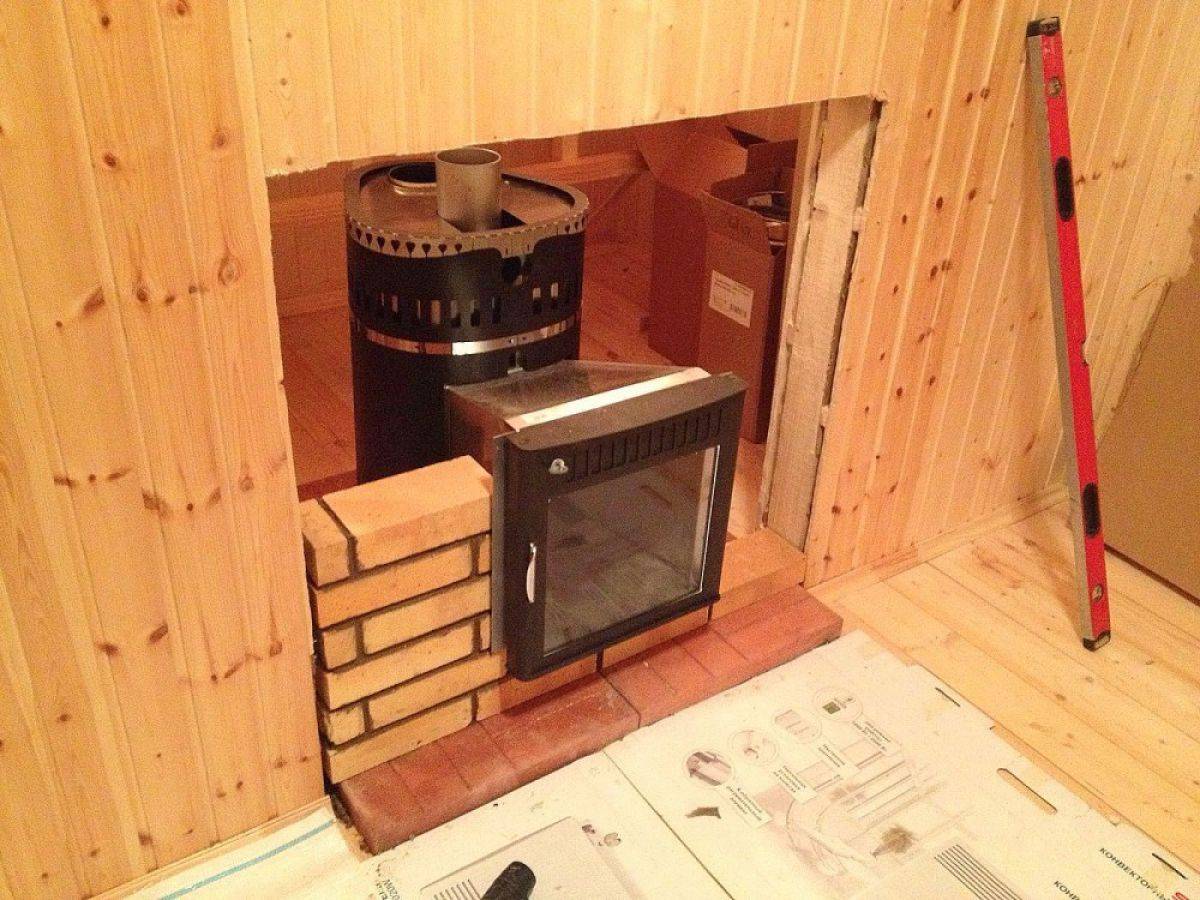

Устройство каркасной стенки для установки печи с выносной топкой

Подготовка фундамента – первостепенная задача при возведении печи с топкой.

Основание под будущую конструкцию создается следующим образом:

1. Формируется углубление шире металлического агрегата на 15 см с каждой стороны. Глубина ямы составляет 50 см.
2. Дно углубления трамбуют и присыпают тонким слоем щебня и песка.
3. Поверх насыпи кладется сложенная в 2 раза пленка из полиэтилена для создания гидроизоляции.
4. Каркас вырезается из дорожной сетки. Его ширина должна на 5 см быть меньше ширины и глубины ямы.
5. Готовый элемент приваривается или крепится с помощью вязальной проволоки к положенной на пол арматуре.
6. В яму заливается бетон до подсыпки, а затем выравнивается виброрейкой и проверяется уровнем.
7. Необходимо дождаться полного высыхания бетона, а затем поверх него проложить рубероид в 2 слоя.
8. Шамотные кирпичи укладываются 2 рядами, образуя основу под металлический агрегат.

Планировка бани: рекомендации.

В начале строительства крайне желательно сделать проект, который должен, в том числе, определить оптимальную площадь постройки.

Считается, что расчётная площадь на 1 человека должна быть примерно 5 кв.м. Таким образом, если предполагаемое количество посетителей бани будет 4 человека, её общая площадь не должна быть меньше 20 кв.м.

Минимальный состав помещений следующий: парилка, моечная, комната отдыха и предбанник

Важно определить наиболее удобное расположение этих помещений относительно друг друга, а также их геометрические размеры

Сначала нужно выполнить несколько схем и чертежей:

— общий план строения;
— чертежи каждого помещения в отдельности;
— схему устройства фундамента;
— схему устройства кровли;
— план крепления и выкладки бруса;
— план устройства пола и потолка бани;
— схему установки печи с учётом её конструкционных особенностей.

Все необходимые чертежи можно выполнить самостоятельно, а также найти во множестве открытых источников. Как правило, бани из бруса имеют похожие проекты и легко можно выбрать наиболее подходящий. При желании и наличии необходимого бюджета, заказать проектирование можно поручить профессиональному архитектору или строителю.

Расположение печи в бане

Классическая русская баня имеет неотапливаемый предбанник, парилку, совмещенную с моечной. Современные проекты гораздо удобнее в эксплуатации, обычно имеют следующую планировку:

• предбанник – в это помещение обычно выходит топка печи;
• парилка – внутри этой комнаты находится сама печь и каменка;
• моечная – оснащена крупногабаритным водостоком (трап или сифон);
• комната отдыха – отдельное помещение внутри бани или в мансардном этаже.

Вариант планировки бани и расположения печки.

Поэтому печи оснащаются выносным или телескопическим топливным каналом, монтируются внутри стен/перегородок между парной и предбанником, чтобы обогреть все имеющиеся комнаты, отделенные друг от друга перегородками.

Выносной топливный канал банной печи.

При этом установленный подобным образом отопительный прибор следует изолировать от несущих/ограждающих конструкций из горючего материала:

• под печью укладывается лист железа, асбеста или любого другого негорючего материала (кирпич, клинкер, керамогранит);
• места примыкания стен/перегородок к топке обкладываются керамическим или глиняным кирпичом (разделка);
• на стены крепятся фартуки или экраны из термостойкого листового материала (можно облицевать для повышения качества интерьера).

Заводские защитные экраны для банной печки.

В большинстве случаев банная печь имеет дымоход, внутри которого сохраняются высокие температуры, присутствуют искры, опасные деревянным конструкциям здания. Поэтому в местах прохождения труб дымохода перекрытий и кровли монтируются разделки, заполненные термоизоляционными материалами.

Внутри самой парилки печь можно расположить по-разному:

• сместив к углу – высвобождается рабочее пространство помещения;

• посредине стены – лавки и полки устанавливаются по бокам, увеличивается число пользователей.

В обоих случаях следует учесть, что по существующим нормативам пожаробезопасности минимально допустимое расстояние от не футерованных изнутри металлических печей до горючих конструкционных материалов стен составляет 1 м. Печь по центру парилки очень неудобна в обслуживании и во время парных процедур. Поэтому в 99% случаев используются защитные экраны, позволяющие максимально придвинуть обогревательный прибор к стене.

Полезные рекомендации

При протапливании печи дым должен свободно уходить в трубу, так как если угарный газ не будет удален через вытяжку, он может нанести серьезный вред организму человека. Если проблема наличествует, немедленно нужно найти причину слабой тяги и устранить ее.

Несколько способов определения отсутствия печной тяги или перебоев с ней:

Самый простой способ – обычный лист бумаги либо зажженная спичка, поднесенная к открытой дверце в процессе топки печи. Если лист или пламя спички отклоняются внутрь, значит, тяга есть. Если отклонения нет или оно происходит наружу, то возможно наличие так называемой обратной тяги, что может оказаться очень опасным.

• Одной из причин ослабления тяги может быть разгерметизированный дымоход, трещина, пролом, сдвиг трубы, другие дефекты.
• Еще одна опасность – случайная искра, попавшая в такую трещину дымохода на горючий материал, что ведет к возгоранию.
• Малый размер поддувала, сквозь которое производится вытяжка может привести не только к возникновению обратной тяги, но и к недостаточному снабжению процесса горения топлива кислородом.
• Засоры в дымоходе тоже могут мешать процессу нормальной тяги. В этом случае восстановить нормальное движение воздуха помогут регулярные прочистки дымохода. Надо заметить, что наличие даже одного колена в трубе, где в результате аэродинамических процессов скапливается основное количество сажи, немало затруднит процесс работы «трубочиста».

• Если печь по какой-то причине нет возможности топить длительный период времени, в дымоходе может сформироваться воздушная пробка, состоящая из плотных воздушных слоев. Как правило, она рассасывается сразу после начала регулярного протапливания сама по себе.
• Недостаточный объем топки.
• Широкий и длинный дымоход не работает с маленькой топкой.
