Как установить термопанели с клинкерной плиткой на деревянный каркасный дом своими руками: Обзор

Содержание:

Утепление фасада один из насущных вопросов в строительстве дома. Как же не ошибиться среди внушительного количества предложений на строительном рынке.

Основные критерии выбора — это надежность, долговечность, эффективность, хороший внешний вид утеплителя.

Все большую популярность набирают термопанели фасадные, которые подходят для всех типов домов, в том числе и для деревянного дома, в их пользу говорят следующие характеристики:

красивая облицовка (можно выбрать любой вариант декоративного слоя), при этом отделка является уже финишной
легкость монтажа
небольшая нагрузка на фундамент (панели очень легкие)
продолжительный срок службы
хорошие гидроизоляционные свойства

Пошаговая инструкция по установке термопанелей на ровный цоколь

Для работы потребуется минимум один помощник, самому устанавливать панели будет нелегко. Вначале замеряется площадь цоколя, после чего закупаются материалы в нужном количестве. Особые запасы не требуются, всегда хватит одной плиты.

В расчете площади цоколя нет ничего сложного

Хорошо, если углы есть в наличии, но если их нет, вы вполне справитесь и без данных элементов (далее мы расскажем, как именно). Перед установкой углов нужно проверить все стороны цоколя – нужно, чтобы везде было ровно по 90 градусов. В противном случае возможны серьезные трудности.

Как проверяется внутренний угол

Что касается инструментов и расходных материалов, то в работе понадобятся:

болгарка (а также алмазный диск к ней);
рулетка;
молоток;
строительный уровень;
ножовка;
электродрель (а также набор сверл к ней);
дюбели (с обычными и большими шляпками).

Дюбель фасадный с бортиком со стопорным шурупом и пресс-шайбойТарельчатый дюбель

Шаг 1. Вначале осматриваются поверхности цоколя. Для проверки поверхностей используется длинная железная или деревянная рейка.

Проверяется ровность стен

Рейка прикладывается в разных местах, оцениваются зазоры – допускается не более 4-5 мм. Выступы в обязательном порядке отмечаются и в дальнейшем удаляются.

Удаление больших выступов болгаркой

Шаг 2. Размечается нижний ряд. Действовать нужно аккуратно и внимательно, это очень ответственный этап.

Фасад дома перед отделкой

Сама разметка выполняется следующим образом.

Определяется наивысшая точка нижней части цоколя, для чего используется лазерный уровень.
На всех углах здания делаются метки, затем по периметру отбивается горизонтальная линия при помощи веревки с синькой.
В самой низкой точке замеряется расстояние.
По уже готовой линии устанавливается стартовый профиль.

Как крепится стартовый профиль

В случае не горизонтальных отмосток профиль необходимо устанавливать по наклонной нижней линии цоколя. Вариант сложный, потому будем рассматривать именно его.

Схема нанесения монтажной пены

Шаг 3. Определяется перепад по линии горизонта, дабы уменьшить объемы отходов и выровнять положение элементов. При обрезке нужно следить, чтобы высота панелей была минимум в 2 клинкера, иначе негде будет фиксировать дюбеля. По данной высоте отбивается другая горизонтальная линия – именно по ней будет устанавливаться верхняя часть отрезанных элементов.

Шаг 4. Снимаются размеры первой панели (обязательно учитывается уклон), после чего по линии отрезается лишняя часть.

Клинкер режется болгаркойРезка панели

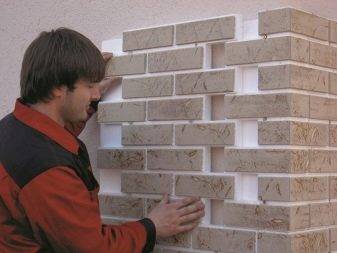

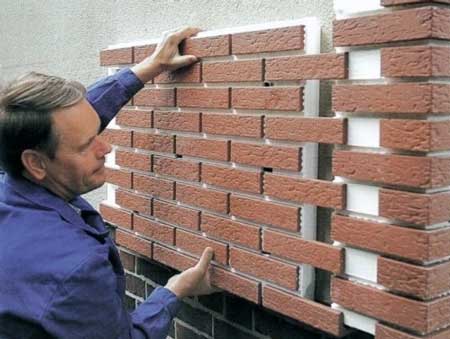

Шаг 5. Плитка прикладывается к цоколю. Пока один человек удерживает ее, другой сверлит отверстия для дюбелей.

При отсутствии готовых углов их необходимо делать своими руками. С этой целью изнутри панели срезается теплоизоляция под углом 45 градусов, затем две плиты будут соединяться в месте среза. При резке плитки помните, что диск должен вращаться сверху вниз! Также используйте только алмазный диск для плитки.

Шаг 6. Перед установкой пластиковых частей дюбелей в утеплителе сверлятся отверстия, диаметр которых соответствует таковому у большой шляпки. Последние нужно утопить, чтобы они были вровень со всей поверхностью – так будет обеспечено правильное сцепление с замками.

Глубина сверления отверстийНельзя слишком сильно затягивать саморезы

Углы у пенополистирола острые, из-за чего усложняется соединение (клинкер задевает их даже при незначительном перекосе). Чтобы избежать этого, в местах, где плитка заходит сверху, ножом снимается небольшая фаска.

Установка панели на стартовый профильЗазор между землей и профилем обязателенМонтаж первой термопанели

Шаг 7. После установки первой панели можно приступать к монтажу второй.

Монтаж второй термопанелиСтыковка панелей

Она прикладывается к цоколю, после чего ее положение проверяется ровной линейкой

Важно, чтобы панель была на одной линии с предыдущей. При необходимости удаляются мешающие выступы

Схема установки термопанелей

Шаг 8. Смонтированная панель фиксируется. По всей поверхности нужно закрепить минимум 6 дюбелей с обычной шляпкой (в швы между плитками), а в каждую выступающую часть – по дюбелю с большой. Положение панелей постоянно проверяется уровнем, все отклонения сразу устраняются.

Как проверяется вертикальность обшивкиЗамечание по установке угловых элементовФото стен после завершения отделочных работ

Термопанели – особенности и монтаж

Конструкция термопанелей

Размеры листов могут быть разные, типично, например – 138х74, размеры кратные количеству плиток и толщине швов между ними. Толщина утеплителя различная, можно подобрать под разные условия. Для пенопласта это 35, 50, 100 и 120 мм.

Под плиткой на поверхности или в толще утеплителя прячутся упорные шайбы, в которые должен вставляться дюбеля для крепления. Эти точки располагаются между рядами плитки и видны для монтажника.

Обеспечивается ли достаточная теплоизоляция

Согласно рекламе производителей термопанели крепятся сухим методом с помощью дюбелей к стене, а друг с другом они стыкуются гребень-паз, образуя монолитную поверхность.

Оказывается, что затраты на приобретение самих термопанелей далеко не конечные, даже если с ними в комплекте будут и крепежные элементы. Помимо этого требуется большой расход полиуретановой пены. Именно пена является ключевым элементом в создании теплоизоляционной оболочки из термопанелей.

Где могут применяться

Производители не рассматривают и вопрос нормального парообмена в утепленной с помощью термопанелей конструкции. Как известно, специалисты рекомендуют придерживаться правила уменьшения сопротивляемости слоев движения пару по направлению изнутри на улицу.

Как устанавливаются термопанели

Строго по горизонтали устанавливается стартовая рейка из стали (алюминия), не близко к грунту, чтобы не повредилась пучением, крепится с шагом 500 мм, на стыках оставляются зазоры под расширение.

Обычно монтаж ведется слева на право, при этом левая граница чаще совпадает с углом здания. Стыковка на углах может быть выполнена специальным доборными элементами производителя или же непосредственно стыкуются сами панели.

Оформление откосов, может осуществляться теми же панелями но с меньшей толщиной утеплителя – 30 мм, или же с помощью специальных доборных элементов, которые предложит производитель в комплекте с выбранной основной панелью.

Какой сделать выбор

О цене. Согласно рекламе термопанели обойдутся с установкой из расчета 25$ за м квадратный. Но если учитывать подготовку стен, кривизну, подгонку уровня, расход повышенный пены, брак и порчу материала, то, пожалуй, и в 30$ за метр вряд ли вложимся.

Но термопанели сегодня являются модным трендом, а познать все их достоинства и недостатки можно лишь со временем.

Виды изделий

Существует несколько разнообразных классификаций на основе особенностей изделия.

По расположению материал делят на 2 группы:

фасадные термопанели – отличаются большими размерами;
цокольные – термопанели с клинкерной плиткой имеют меньшие габариты и большую толщину.

По виду утеплителя различают следующие группы:

на основе экструдированного пенополистирола – обладает прекрасными теплоизоляционными свойствами. Однако его «поведение» в качестве подложки под плитку не до конца изучено. Материал дает усадку, что означает преждевременное разрушение отделки, к тому же, надежное крепление клинкера здесь возможно только по типу «ласточкиного хвоста»;
пенополиуретан – выдерживает куда более высокую температуру – до +180 С в отличие от +60 С для полистирола, не боится влаги и не дает усадки. Минусом можно считать нестойкость к ультрафиолету, но как раз для термопанели это существенного значения не имеет;
минеральная вата – встречается намного реже, поскольку несмотря на свои прекрасные теплоизоляционные качества и полную пожаробезопасноcть, боится влаги. В этом случае придется устраивать дополнительную гидроизоляцию, а это и время, и расходы.

По своему строению выделяют 3 виды термопанелей:

двухслойные – то есть, состоящие из утеплителя и клинкера;
трехслойные – конструкция усиливается за счет подложки из влагостойкой древесностружечной плиты OSB. Такая термопанель более жесткая, но и более долговечная;
четырехслойные – хотя клинкер относится к негорючим материалам, а утеплитель и плиту пропитывают антипиренами, чтобы придать материалам способность к самозатуханию, пожаробезопасность изделия все равно под вопросом. Чтобы решить эту проблему, добавляют огнеупорный слой между плитой OSB и утеплителем.

Еще одно отличие стало причиной классификации по способу крепления плитки к утеплителю. Из-за разных свойств материалов используют разные приемы:

клей – годится для пенополистирола. В этом случае изготавливают панель со специальными углублениями для плитки. Клинкер укладывают на клей и оставляют для схватывания под давлением. Это способ дешевый, что приятно сказывается на цене, но и наименее надежный.
«ласточкин хвост» – такое крепление возможно только при использовании пенополистирола. Здесь клинкер изготавливают в специальной форме – с трапециевидным пазом, куда и запрессовывают пенополистирол. Такое изделие стоит дороже;
прессование – метод применяется при использовании пенополиуретана. Клинкер укладывают в форму, заливают ее материалом и удерживают под давлением, пока утеплитель не застывает.

Подробно о составе термопанелей

Из чего обычно изготавливаются термопанели? Существует две разновидности – двухслойные и трехслойные. Давайте разберем их по порядку.

Двухслойные панели

Двухслойные панели являются доступным видом такого материала. Основу его составляет экструдированный пенополистирол, поверх которого наклеены декоративные элементы. Жесткость всей конструкции придает именно изоляционная ее часть.

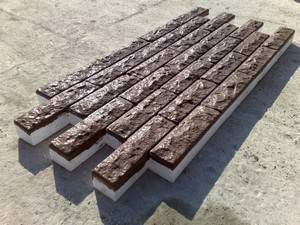

Двухслойная термопанель на основе пенополистирола

Этот материал обладает следующими свойствами. Срок службы 10-15 лет (опять-таки, при условии отсутствия внешнего воздействия). Материал неустойчив к агрессивным средам, из-за чего он может деформироваться.

Такие панели стоит применять только для монтажа на ровное основание, так как их жесткости недостаточно для установки на каркас.

Трехслойные панели

Трехслойные термопанели мы фактически описали, когда вещали о преимуществах этого материала. В основании они имеют ОСП панель, которая существенно повышает прочность материала в целом. В середине располагается прослойка из пенополиуретана – этот материал тоже достаточно прочный и плотный, по всему периметру панели на нем сформированы замки, которых в предыдущем варианте не было – такое строение позволяет избежать появления мостиков холода. Изоляционные свойства таких панелей выше, чем у аналога.

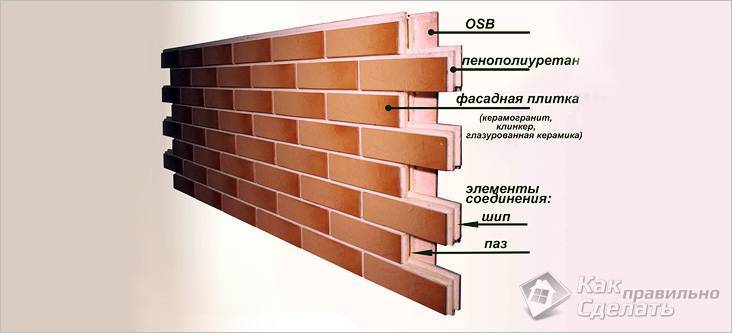

Структура трехслойной термопанели

Финишный слой

У тех и у других панелей имеется финишный слой. Обычно это клинкер, который, кстати, может быть и глазурованным, или полимерные элементы, сделанные преимущественно из акрила. Оба варианта имеют долгий срок службы, легко переносят атмосферные воздействия и красиво выглядят, однако клинкер, все равно смотрится естественнее и богаче, поэтому и стоит намного дороже.

Также в качестве материала для лицевой стороны панели используется искусственный камень, керамика, керамогранит, пластик, металл, а иногда и дерево. Последние панели очень редкие, и найти их в продаже нелегко. Интересно выглядят модели под декоративную штукатурку, роль которой исполняет приклеенная мраморная крошка.

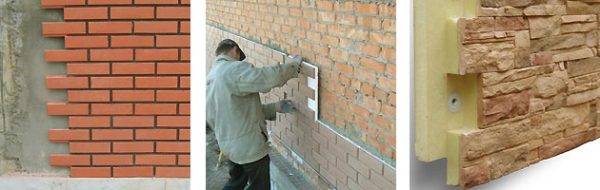

Разнообразие внешнего вида фасадных термопанелей

Монтаж термопанелей своими руками

Угловые элементы термопанелей – самые дорогостоящие. Поэтому, если вы не собираетесь их покупать, монтаж следует начать с панели, внешний край которой запилить под углом 45 градусов.

Пластиковые направляющие, зафиксированные в процессе производства в толще утеплителя, значительно облегчают и упрощают процесс монтажа.

Если вы используете угловые элементы, то их нужно устанавливать в первую очередь.

Точное соединение гребёнок панелей обеспечивает влагонепроницаемость облицовки при косом дожде и плотное соединение элементов. Последующая заделка швов полностью заизолирует стыки.

Затирка швов

Затирку подбирайте с учетом существующего материала наполнения швов между клинкером. Это могут быть как смеси на основе цемента различных цветов, так и герметики на основе силикона. Первые затирки значительно прочнее, силикон через несколько лет обязательно немного отслоится, нарушится герметичность. Более дорогой материал с защитой от ультрафиолетовых лучей может прослужить до пяти лет, дешевые марки начнут отслаиваться уже на второй-третий год. Затирки на цементном основании значительно прочнее, советуем пользоваться ними. Тем более что при имитации настоящей кирпичной или каменной кладки желательно швы делать натурального серого цвета.

Можно подобрать затирку в тон панелей

Как ускорить работы по их затирке?

Подготовьте плоскую металлическую затирку или большой шпатель. Они будут служить подставками для массы.
Для нанесения смеси следует купить или сделать из подручных материалов специальное приспособление. Ширина на 1–2 мм меньше ширины существующих на плитах швов, для удобства работы согните его буквой Z.
Порцию готовой смеси выложите на подставку, поднесите к шву и при помощи приспособления небольшими порциями вдавливайте в шов. Следите, чтобы затирка приклеивалась ко всей поверхности, работайте аккуратно, минимизируйте количество загрязнений, не оставляйте воздушных карманов.
Заполнение швов
Если лицевая часть клинкеров имеет очень неровную фактору, то очистку плиты следует делать еще до момента полного застывания затирки, в противном случае ее будет тяжело удалять из углублений. Выполнять это надо влажной мочалкой или тряпкой, постоянно промывая их в чистой воде. На влажной поверхности следы замазки незаметны, но после высыхания вы будете неприятно удивлены. Замазка станет настолько видимой, что очищать поверхности придется еще раз.
Расшивка швов
Температурный режим при затирке швов

Аккуратно вырезайте плитки в местах оконных и дверных проемов. Параметры нужно снимать с учетом типа и размеров наличников, откосов и сливов.

Установка панели около проема

Заключительные советы

Отделка цоколя термопанелями – один из самых дорогих методов. Согласно техническим данным материал имеет отличные показатели теплосбережения, но только при одном условии – технологию работ следует неукоснительно выполнять. Если между цоколем и пенополистиролом будут щели, то эффективность утепления уменьшается в разы. При малейших подозрениях в своем умении лучше пользоваться привычными технологиями и более дешевыми материалами.

Не жалейте монтажную пену во время работ, с ее помощью можно улучшить показатели теплосбережения. Наносить ее можно не только на цоколь, но и на обратную строну плит. Во время сдвигов замков часть ее удалится, но оставшаяся выполнит свои задачи. Идеальной поверхности цоколей достичь невозможно, а только к таким плоскостям будут плотно прилегать ровные плиты пенополистирола. Это значит, что следует принимать все меры, чтобы если не улучшить прилегание, то хотя бы уменьшить вероятность образования больших зазоров по всей высоте цоколя. В закрытых воздушных камерах конвекция воздуха не приносит большого вреда, главное чтобы холодный воздух не попадал на поверхность теплого цоколя, а теплый не уходил наружу.

Большое внимание обращайте на герметичность отливов. Попавшая вода не высыхает, а впитывается цоколем

На фото отлив, стартовый профиль и процесс монтажа панели

В дальнейшем она медленно просачивается внутрь подвальных помещений, как следствие – на стенах появляется плесень. Избавиться от нее невозможно, влажные стены и высокая температура создают благоприятные условия для размножения микроорганизмов.

Фасадные термопанели

На фото клинкерные фасадные термопанели разных оттенков

С помощью фасадных термопанелей под камень или кирпич можно создать практически идеальную облицовку фасада

Видео – Монтаж цокольных термопанелей

Монтаж металлосайдинга своими руками: пошаговая инструкция, технология, видео Монтаж металлосайдинга вполне можно осуществить своими руками. Для этого не обязательно просматривать видео ролики, обращаться к специалистам и тратить…
Как собрать сайдинг своими руками: видео, инструкция Последнее время в обшивке как кирпичных, так и деревянных домов используют сайдинг, поэтому многим будет интересно, как собирать сайдинг своими руками….

Японские фасадные панели для наружной отделки дома — характеристики, монтаж Именно по внешнему виду дома в первую очередь судят о жильцах приходящие к ним посетители

А произвести хорошее впечатление порой очень важно. И если…

Строение термопанелей с клинкерной плиткой

Как уже говорилось, термопанели с клинкерной плиткой имеют структуру, состоящую из нескольких слоев:

основной, самый толстый слой утеплителя — полимера, ширина которого может быть от 3,5 см до 9 см;
лицевой наружный слой плит — клинкерная плитка, толщина которой может быть от 0,7 сантиметров до 1,5;
внутренний слой — плита ОСБ, либо тонкий слой пластика, благодаря чему облицовочная плита приобретает жесткость.

Фактура клинкерной плитки чаще всего имитирует натуральный кирпич: такая окраска плиты способствует созданию подходящих (под кирпич) выступов прямоугольной формы для крепления, которые достаточно удобно сопоставлять. Бывают и плиты под натуральный камень, которые производят впечатление хаотичной каменной кладки.

Свойства, преимущества и недостатки

Фасадные панели становятся популярнее с каждым годом, благодаря свойствам, которыми они обладают:

повышенная устойчивость к горючим материалам проявляется за счет действия пенополистерола – вещества, входящего в состав изделия.

Еще одним важным компонентом многослойной панели является пенополиуретан;

эстетика этого материала заключается в обширном выборе цветовых решений и различных фактур;
сохранность материала;

Производители заявляют, что срок эксплуатации материала превышает сто лет.

вес панелей позволяет не усиливать фундамент;
устойчивость материала к воздействию грибков и плесени;
надежность в крепеже. Крепление производится специальными замками;

плотное прилегание материала к стене предотвращает появление мостиков из холода.

Панели, выполненные с помощью пенополиуретана, залитого в клинкерные плитки, обеспечивают надежность и прочность изделия, и обладают высокой термоизоляцией.

Панели, произведенные с помощью пенополистерола, изготавливают путем нагревания частиц искусственного материала распаянного по плитке для отделки.

Таким образом, соединения двух веществ – слоя облицовки и утеплителя происходит без применения клея, но при этом обеспечивается качественное сцепление материалов между собой.

Обладая вышеперечисленными свойствами, материал, конечно, имеет огромное преимущество перед другими изделиями для отделки фасадов.

Основные достоинства фасадных термопанелей:

Это самый безопасный среди теплоизолирующих материалов с точки зрения экологии.
Возможность крепить изделие на любую структуру поверхности: на кирпич, бетон, дерево и другие известные материалы для производства домов.

Такие панели можно устанавливать даже на устарелые дома с полувековой историей. Если фасадная геометрия заметно нарушена, для выравнивания рекомендуется выполнить обрешетку фасада.

Это многофункциональный материал, потому что помимо теплоизолирующих функций панели несут в себе эстетическую составляющую.

Монтаж панелей можно выполнять в любое время года и при любых погодных условиях.

Это удобно, когда строительные работы затянулись до холодов, а завершить строительство необходимо быстро.

Выбор подобных панелей огромен, что позволяет проявить дизайнерскую фантазию при отделке.
Способность цвета панелей не изменяться под воздействием дождевой воды или механического повреждения. Пигменты и присадки из краски не меняют своей структуры.

Техника крепления панелей не представляет сложности и, можно сказать, что ее может выполнить даже начинающий мастер.
Скорость облицовки здания такими панелями высока, за счет этого экономится время строителя.
Необходимость в тщательном подборе подходящих по цвету деталей, как в случае с привезенными партиями кирпича, отсутствует.

Как любое изделие, фасадные термопанели имеют и ряд недостатков:

Необходимость в дополнительном выравнивании поверхности стены, если ее форма нарушена;
Высокая стоимость на представленный в магазинах материал, особенно на его угловые части;
Иногда попадаются партии с некачественными изделиями.

Узнать больше подробностей про фасадные термопанели можно из видео ниже:

Приступаем к работе

После подготовительных работ нужно разметить нижнюю линию, от которой и будет начинаться монтаж. Если на здании между фасадом и цоколем имеется чётко выраженная граница, то её и можно использовать как нулевую линию. Однако лучше отступить от этой линии 15-20 см вниз, чтобы избежать образования мостиков холода. В других случаях для разметки по периметру нужно прочертить горизонтальную линию, от которой и будут начинаться работы. По всей длине -нулевой- отметки монтируют направляющую, по которой будут монтировать отлив

Особое внимание нужно уделить горизонтальности нулевой линии – от этого будет зависеть конечный результат. Используйте для проверки уровень

Подробно о составе термопанелей

Для утепления фасада дома, хорошей звукоизоляции единой системой являются термопанели. В систему входит:

Основа.
Утеплитель.
Декоративная часть.

Стойкая и прочная декоративная составляющая придаёт дому индивидуальный внешний вид. Разнообразие цветовой гаммы и фактуры делает облицовку безупречной, не требующей дополнительных работ по штукатурке, покраске и чистке поверхности.

Пенополистирол один из самых распространённых теплоизоляционных материалов в мире. Он имеет жёсткую ячеистую структуру, наполненную газом или без него. Его энергосберегающие свойства помогают уменьшить теплопотери здания.

Пенополистирол экологически безопасен, из него изготавливают даже упаковку для продуктов.

Прогресс не стоит на месте!

В качестве теплоизоляционного материала используется пенополиуретан. Он не имеет конкурентов в области сохранения тепла, так как не подвергается гниению, устойчив к воздействию химических активных веществ и сохраняет свои свойства длительный срок. Его параметры намного превосходят минеральную вату.

Пенополиуретан позволяет сохранить не только тепло в доме, но и прохладу в жаркое время года. Он паро- и газопроницаем. Испарения не скапливаются, а выводятся наружу.

На сегодняшний день он является не только отличным материалом для сохранения тепла, но и служит уплотнителем.
