Как установить точечные светильники в натяжной потолок: схема установки и подключения

Точечные светильники на натяжных потолках

Осветители-споты экономят место, способны создавать полное и частичное освещение помещения. Для их расположения доступна масса вариантов. В сочетании с люстровым светильником точечные приборы выставляются в форме круга, овала, квадрата или треугольника. Удачно композиционное размещение спотов полукругом, волной и спиралью.

Для использования точечных светильников в качестве основного освещения их размещают шахматным порядком или «клеткой» по периметру комнаты. Более оригинальный вариант – построение узоров из спотов на натяжном потолке.

Светильники выбираются в количестве, обеспечивающем достаточное качество освещенности помещения. Под яркое освещение одному квадратному метру натяжного потолка потребуется оснащение спотами с 15 Вт общей мощности (примерно). При этом для спальни светильников и освещения потребуется меньше, а для кухни – чуть больше.

Точечные осветители неодинаковы – круглой или квадратной формы, с имеющими различные узоры или фактуру пластиковыми и металлическими ободками. Производятся модели спотов плоского и объемного вида, снабженные подвесками или механизмом поворота.

При оснащении лампами и включении света все spot-светильники будут выделять тепло, нагревая натяжную пленку. Чтобы не допустить критического прогрева пленочного полотна, устанавливать в точечные осветители можно лампы накаливания мощностью до 40 Вт, лампы энергосберегающие не мощнее 9 Вт, лампы галогеновые мощности до 35 Вт и светодиодные – до 3 Вт.

Оптимальные дистанции при установке точечных светильников составляют 200 мм от ближайшей стены и 250-300 мм между соседними спотами. Если пленочное полотно спаяно, то расстояние между швом и ближайшим осветительным прибором требуется не менее 150 мм.

Проводка для точечных светильников в системе натяжного потолка

Чаще применяются два типа проводной разводки – параллельная или «звезда». Первый вариант выполняется со скреплением элементов проводки последовательно на приборах освещения или вблизи них при помощи проводников, объединение в цепь ведется через два узла.

Разводка «звездой» заключается в соединении проводов в общей точке, откуда протягиваются кабели к отдельным осветителям. Тот или иной принцип разводки выбирается с учетом удобства эксплуатационного обслуживания и напряжения точечных светильников.

Перед монтажом проводки под осветители-споты следует рассчитать сечение ее составляющих. К примеру, суммарная мощность центральной люстры и шести светильников spot составит около 300 Вт (споты максимально по 40 Вт и люстра 60 Вт). Выполним расчет сечения электрокабеля под эту группу светильников.

Для параллельной схемы разводки. При планируемой установка в шесть спотов и люстру ламп накаливания по 220 В, нужно поделить их расчетную общую мощность (300 Вт) на напряжение лампы накаливания (220 В) – получаем силу тока в 1,36 А. Необходимое сечение электропровода должно быть в 10 раз меньше напряжения и, соответственно, для проводки примерного комплекса осветителей потребуется кабель сечением 0,136 мм2.

Если в светильниках будут использованы двенадцативольтные светодиодные лампы, то, разделив 300 Вт на 12 В, находим расчетную силу тока – 12 А. Для определения сечения кабеля делим 12 А на десять и получаем 1,2 мм2.

Для схемы разводки «звезда». Расчет сечения электропроводки здесь выполняется немного иначе. Мощность в участках соединения проводки вычисляется аналогично параллельной разводке – для 220-вольтных ламп накаливания получаем 1,36 А, поделив 300 Вт на 220 В. Кстати, чтобы найти напряжение на участке каждого осветителя, нужно разделить 50 Вт на 220 В и, в рассматриваемом случае, получив 0,227 А. Но поскольку первый участок в подключении «звезда» будет иметь максимальную мощность, поэтому сечение провода нужно выбирать по его параметрам, т.е. порядка 0,136 мм2 (300 Вт поделенные на 220 В).

Для светодиодных ламп напряжением 12 В, устанавливаемых в точечные светильники с подключением проводки «звездой», расчет выполняется таким порядком. Находим силу тока, деля суммарную мощность светильников на напряжение лампы, т.е. разделив 300 Вт на 12 В и получив 12А.

Далее вычисляем рабочий ток на участках электропроводки около осветителей, поделив 50 А на 12 В – получаем 4,16 А. Отсюда следует, что для участка проводки «коробка-трансформатор» понадобится кабель сечением 0,136 «квадратов», а для следующих участков – сечения 0,416 мм2 (делим вычисленное ранее рабочее напряжение тока вблизи светильников на 10).

Разметка

При использовании нивелира, сначала все метки можно сделать внизу, а затем лазером перенести эти точки непосредственно на потолок.

При разметке на полу удобно работать не рулеткой, а заранее изготовленным шаблоном. Например, отрезком плинтуса или пластикового кабель канала, отрезанного определенной длины, соответствующей расстоянию между светоточками.

Чтобы не портить покрытие пола, воспользуйтесь бумажным скотчем.

После натяжки полотна, благодаря отметкам на поверхности пола, будет очень легко перенести все эти места крепежа на уже готовый потолок.

Главное соблюдайте минимальное расстояние от края отверстия в полотне ПВХ пленки и багетом.

Оно должно быть не менее 2,5-3см.

Схемы подключения к 220 В

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

Лучевой способ — каждый светильник имеет отдельную пару проводов.
Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Советы

Схема подключения светильников в подвесном потолке может отличаться в зависимости от типа плафонов.

Важно:под штукатурку

Избегайте соприкосновения проводки с подвесной металлической конструкцией. Для этого кабель протягивается через гофру.
Не закручивайте крепления максимально, чтобы не повредить корпус светильника.
Если случилось затопление с верхних этажей, нужно обесточить помещение. Затем вынуть приборы и слить воду через отверстия. Перед тем, как вставить и подключить их обратно, не забудьте просушить.
Не забывайте ухаживать за осветительными приборами. Очищайте их от пыли и периодически проверяйте работоспособность.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина — 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

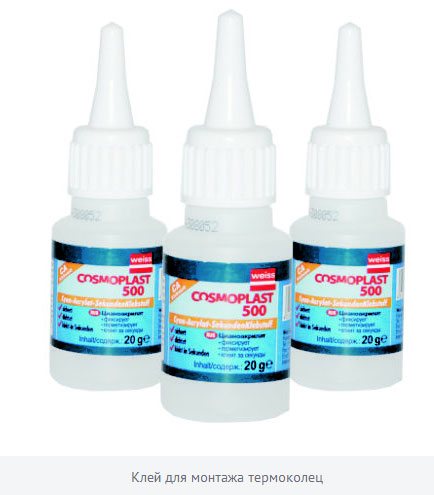

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Кроме круглых колец еще встречаются и квадратные. Их используют для светильников с квадратным основанием.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Установка круглого потолочного светильника

Лучше всего, если осветительный прибор установит электрик, но его можно установить и своими руками.

Необходимые материалы для установки

Отвертка
Определяем фазы проводов на потолке
Канцелярский или строительный нож
Набор фрез по гипсокартону (если работаем с гипсокартонными конструкциями)
Индикатор напряжения
Плоскогубцы
Изолента
Электродрель с низкими оборотами или шуруповерт
Карандаш (маркер)
Рулетка

Выключите общее питание, так как работа с электричеством требует осторожности.
Удостоверьтесь с помощью тестера, что напряжения нет.
Определите на потолке фазы проводов. Найдите три потолочных провода, два из них являются «фазой», один – «нулем»

Поочередно дотроньтесь тестером ко всем проводкам. Если индикатор загорается – это фазный провод, если нет – нулевой.

Крепежная рейка для люстры

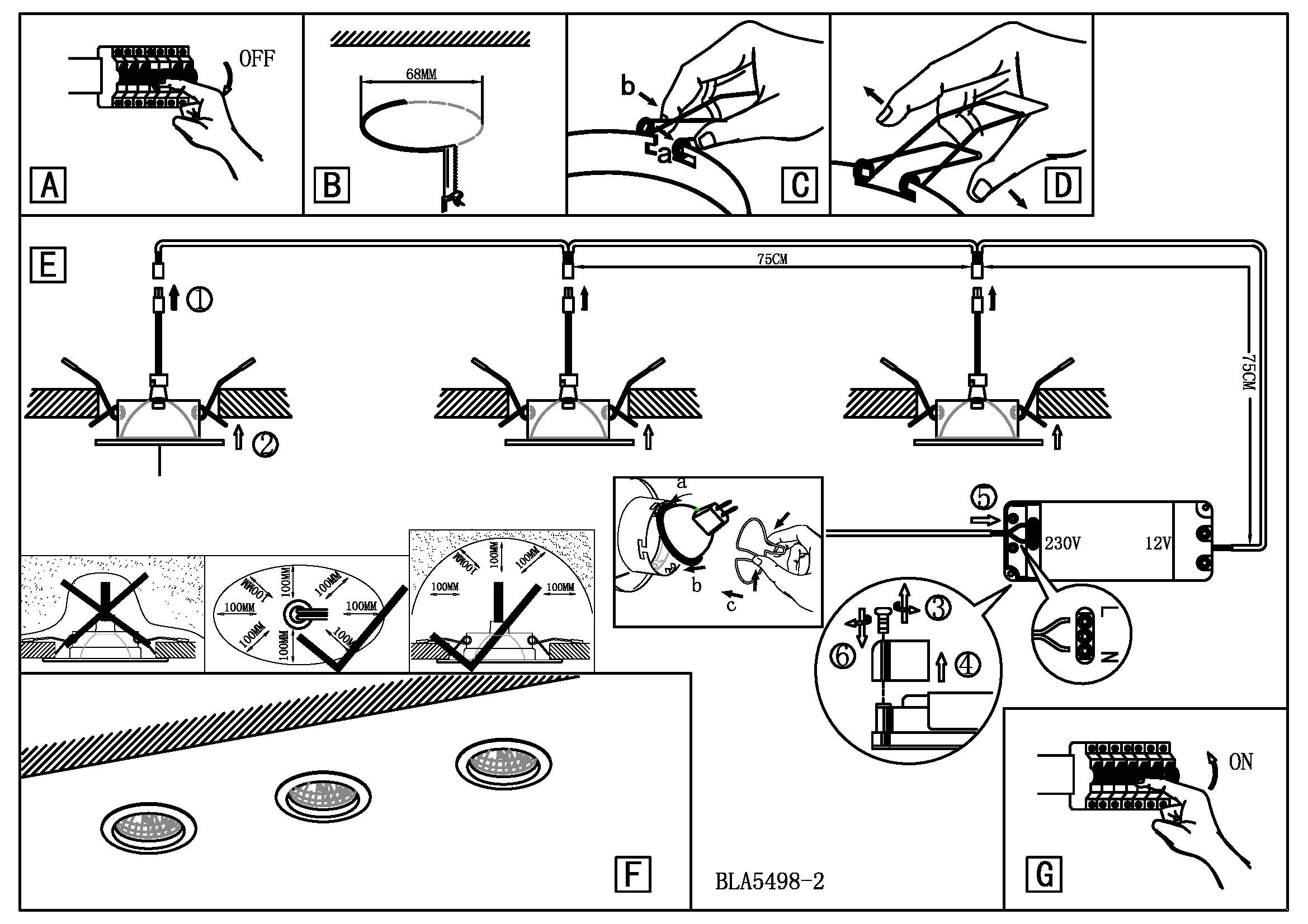

Монтаж светильника следует выполнять придерживаясь установочной инструкции. В случае необходимости устройства заземления, его необходимо подсоединить.
Оголите концы проводов, чтобы их длины хватало для удобной работы. Чтобы не возникло замыкания, разведите концы в различные стороны.
Присоедините корпус.
Крепим светильник. Присоедините нулевой провод с аналогичным проводом светильника, затем фазу к фазе. Не забывайте, что нельзя соединять медные и алюминиевые провода. Для соединения проводов из разных материалов используйте специальную колодку, которая крепит провода через втулку винтами.
Зафиксируйте светильник к потолку. Потолочные плоские светильники крепятся не на крюк, а на крепления непосредственно к потолку. Другие круглые светильники крепятся на крюк.
Светильник крепится через отверстия в дне корпуса. Выступающий старый крюк необходимо удалить. Для крепления люстры используются шурупы, дюбели и болты-бабочки в зависимости от материала потолка.
Проверьте качество работы. Удостоверьтесь, что осветительное устройство работает нормально, не искрит.

Установленный и подключенный потолочный светильник

Монтаж освещения на натяжной потолок

Как крепятся светильники к натяжному потолку? Перед установкой полотна на потолок крепят специальные закладные, а на них уже устанавливаются осветительные приборы. Чтобы выполнить самостоятельную установку светильников к натяжному полотну потребуется немного усилий и терпения.

Выполните разметку расположения светильников, далее приступайте к монтажу закладных в размеченных местах.
Натяните полотнище, наощупь отыщите места расположения закладных и отметьте эти места маркером или карандашом.
Возьмите кольцо из термопластика, промажьте его клеем и прикрепите к маркированному месту. Проделайте ту же работу с остальными кольцами. Закладное кольцо под светильник можно изготовить самостоятельно или купить.
Вырежьте канцелярским ножом отверстие в полотне по внутреннему периметру кольца.
Подсоедините проводку и установите светильники в кольца. Крепления старайтесь не вкручивать до упора, чтобы не повредить элементы конструкции.

Круглая люстра на натяжном потолке

Монтаж в подвесной потолок

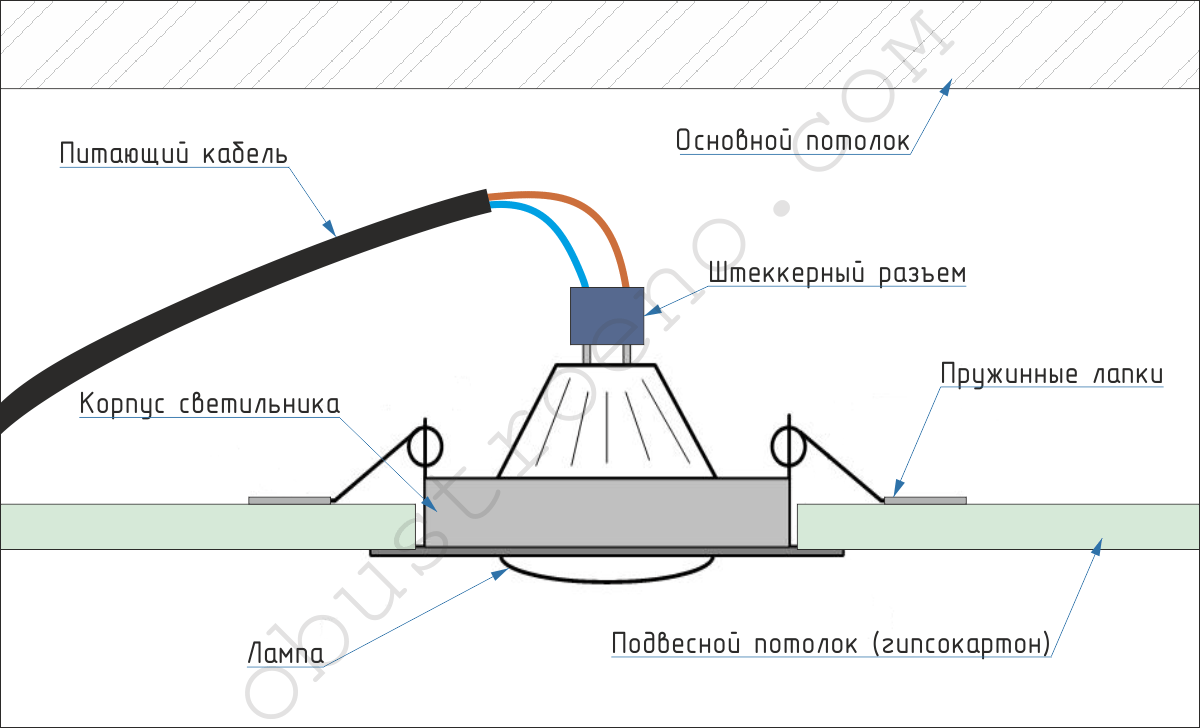

Если крепить светильники в гипсокартонную конструкцию, всю проводку следует скрыть до монтажа панелей. Кабель надо замуровать в междуэтажное перекрытие, а открытую его часть поместить в гофрированную трубу.

Промеряем и делаем точную разметку установки светильников с помощью карандаша и рулетки. Внимательно и не спеша промеряем, соблюдаем соосность взаимного расположения светильников.
Подстелите на пол ткань или пленку, это упростит уборку упавшего гипса и не оставит разводов.

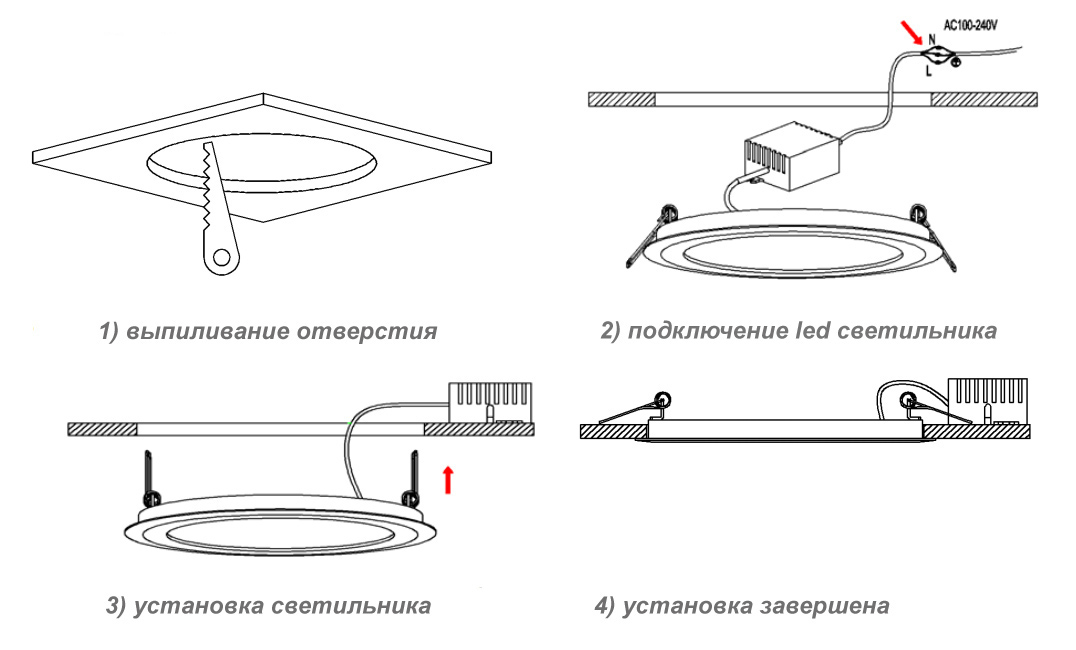

По имеющимся пометкам вырезаем отверстия в гипсокартоне с помощью фрез. До начала работы, вытолкайте провода за лист, чтобы они не мешали высверливанию отверстия. Если нету необходимого диаметра фрез, можно высверлить приближенное по диаметру отверстие, а затем расширить его ножом.
Подключение и установка. Светильники оснащены специальными зажимами, упрощающими их монтаж.

В видео-инструкции по монтажу круглых потолочных светильников своими руками более подробно описан весь установочный процесс.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

От распределительной коробки к месту расположения светильников протягивают электрические провода.
Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Подбираем осветительный прибор

Натяжной потолок представляет собой полимерную пленку, прочность которой во много раз меньше базового потолка, потому подбирать источники света для него надо тщательно. Чаще всего при такой отделке, применяются точечные светильники или светодиодная подсветка, для просторных комнат необходима и люстра, но определенной конфигурации.

Монтироваться светильники могут поверх натяжного потолка или же встраиваться внутрь.

Наружные софиты можно крепить по принципу люстры, а лампы располагают ниже натянутого полотна. Такой вариант считается лучшим, так как лампа находится в прямом доступе воздуха, естественно проветривается, не перегревается и не деформирует полотно.

Благодаря наружному расположению источников света, можно максимально эффективно осветить помещение.

Встраиваемые точечные светильники монтируются прямо в натяжной потолок. Весь корпус прибора находится внутри подвесной конструкции, снаружи остается только стекло и декоративное кольцо. При таком размещение есть возможность нагрева полотна от ламп, потому стоит правильно подбирать их тип и не нарушать правила установки. Если при монтаже светильников допускают ошибки, то это может привести к порче натяжного потолка. И хоть такие приборы способны осветить небольшой участок – до 2 кв.м, их очень часто применяют в подвесных конструкциях. Правда, лампы в таких осветительных приборах должны соответствовать определенным нормам, о которых мы расскажем ниже.

Довольно часто в современных интерьерах применяют декоративную подсветку, это лучше всего делать с помощью светодиодных элементов — они экономны и достаточно ярко светят. Очень часто для этих целей применяют светодиодную ленту, которую крепят за полотном. Если вы хотите сделать чисто декоративное освещение – можно использовать диоды любого цвета, подобрать под интерьер не проблема. Правда учтите то, что такое освещение сможет быть только вспомогательным, для основного нужно применять диоды белого цвета.

Можно ли добавить светильники в уже натянутый потолок

По разным причинам может оказаться так, что установленных лампочек недостаточно. Например, неправильно выполнен расчёт, или куплена квартира с готовым ремонтом. Тогда можно добавить ещё светильников в натяжной потолок.

Первый вариант — снять полотно, прикрепить к основанию платформы и натянуть покрытие обратно. Но демонтаж с последующей установкой возможен только для плёночного потолка с гарпунным креплением. Если приглашать для работы специалистов, получится дорого, а своими руками — сложно. Кроме того, из-за вмешательства пропадёт гарантия установщика.

Но есть и другой способ встроить лампочки, без применения закладных. Для него подойдут только светильники с цоколем GX53, так как они достаточно большого размера и можно выполнить монтаж через вырез для лампочки. Отверстия должно хватить для того, чтобы проходил инструмент.

Сначала размечают потолок таким образом, чтобы точки размещения светильников были симметричны относительно уже существующих приборов, а также стен. Понадобится карандаш и рулетка.

Затем приклеивают защитное кольцо и вырезают полотно внутри. Этапы проходит так же, как и при обычном монтаже.

После этого нужно измерить расстояние от базового перекрытия до натяжного потолка (для каждого отверстия). В соответствии с ним делают подвесы и крепят к корпусу светильника. Пружины при таком способе не понадобятся. Подвесы обязательно должны быть П-образной формы, иначе не получится прикрепить к потолку.

Через отверстие для люстры или установленного раньше светильника прокидывают провод. Острые концы предварительно заматывают изолентой, чтобы не повредить потолок изнутри. С помощью клеммников соединяют провода светильника. Прибор вставляют в подготовленное место и крепят подвес к перекрытию через отверстие в цоколе. Поправляют спот, чтобы он располагался ровно относительно потолка. Провода соединяют с подключенными кабелями от люстры.

Пошаговая инструкция по монтажу точечного светильника в натяжной потолок
