Установка и подключение кухонной вытяжки

Как правильно подобрать место для вытяжки

Основное требование к месту установки вытяжных устройств – размещение строго вертикально над поверхностью плиты.

При выборе и подготовке места для вентиляционной установки необходимо обратить внимание на следующие факторы

  • Удаленность от вентиляционного канала.
  • Мощность вентилятора устройства.
  • Возможность подключения электропитания.

Если вы планируете устанавливать устройство вытяжного типа, то от места установки до вентиляционного канала здания должна быть возможность устройства воздуховода.

Путь воздуховода следует выбирать кратчайший с минимальным количеством поворотов. При несоблюдении данного требования эффективность работы устройства значительно снизится.

Если расположение варочной панели сильно удалено от вентиляционных стояков, то, возможно, стоит задуматься о выборе устройства циркуляционного типа.

Мощность вентилятора обуславливает максимальное расстояние от поверхности плиты, при котором устройство будет эффективно справляться со своими функциями

Немаловажный вопрос – наличие рядом с местом установки электричества. Наиболее правильным вариантом – является размещение отдельной розетки для вытяжки выше места её установки.

Требования

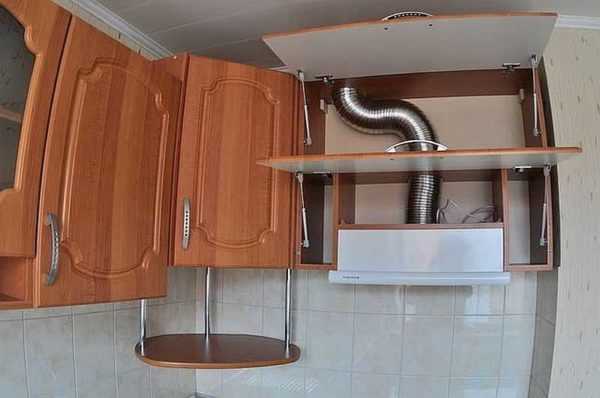

Если говорить о конструкции шкафа под вытяжку встраиваемого характера, то она довольно проста. В таком шкафчике две стенки по бокам с общей глубиной верхнего яруса, которые скреплены горизонтальной перегородкой сверху и без днища. Должна быть и внутренняя полочка, располагающаяся между стенками. Лучше присадку такой детали во время создания не заказывать: четыре конфирманта можно установить и самому, но вытяжка будет поставлена как можно более плотно.

С требованиями по размерам все будет сложнее. Чтобы после встраивания органично вписывалась в мебельную конструкцию, не создавая каких-то щелей и дыр, вытяжка либо ее чертеж с основными размерами уже должны быть у владельца до начала создания мебели. И габариты устройства должны подбираться с учетом ширины панели для готовки или плиты, а также момента, что фактически корпус будет на два-три сантиметра больше.

Нижняя часть будет самой широкой, поэтому именно от нее будут определяться основные габариты шкафа. Его размер снаружи должен иметь такую же ширину, как и сама вытяжка. Если говорить о мебельном корпусе, то его глубина может быть больше на 5-6 сантиметров. Тогда вытяжку можно сдвинуть к передней стенке, а открытую часть просто закрыть небольшой перегородкой для скрепления.

Со высотой шкафа все более-менее понятно, так как обычно расстояние между дном верхнего яруса и столешницей составляет от полуметра до 65 сантиметров. Как упоминалось выше, расстояние между газовой плитой и устройством должно составлять от 70 до 85 сантиметров, а вытяжкой и электроплитой – 60-85 сантиметров. То есть секция, где смонтирована вытяжка, будет существенно выпадать из общего кухонного ансамбля. Высота шкафа в таком случае может быть на 8-12 меньше, чем других шкафов.

Документальная база

Монтаж вытяжки выполняется с учетом рекомендация производителя изделия

  • Работа газового оборудования, его обслуживание требует соблюдения утвержденных правил и норм строительства. К ним относятся:
  • в части требований об обязательной принудительной вентиляции такого рода помещений – СНиП 2.04.05-91;
  • нормативы по часовому объему удаляемого отработанного воздуха – не менее 90 кубометров для 4-конфорочных плит – СНиП 2.08.01-89;
  • требуемая производительность вентиляционной установки в вытяжке над газовой плитой – не менее 200 м3/ч (ГОСТ 26813-99).

Эти и другие документы дают ответы на возникающие вопросы по теме: как установить вытяжку над плитой?

В рабочем режиме вытяжка обязана локализовать распространение запахов, испарений, затягивая их в воздуховод. В то же время, расстояние от поверхности плиты до края вытяжного зонта должно быть оптимальным, чтобы позволяло свободно работать у плиты.

Монтаж встраиваемой вытяжки

К любому оборудованию прилагается инструкция, в которой приведены основные этапы установки и ее правила. Прежде, чем начинать монтаж, необходимо ознакомиться с основными положениями данного документа. Это поможет вам грамотно спланировать установку и определить место расположения прибора.

Однако, существует ряд общих правил, которых также необходимо придерживаться:

  1. При использовании встраиваемой вытяжки, ее выдвижная панель должна свободно располагаться под ящиком. То есть скрывать ее внутри неприемлемо, так как не будет возможности ее выдвинуть, а значит, что вы не сможете использовать оборудование на полную мощность.

  2. Затем прибор должен напрямую соединяться с вытяжным отверстием в стене или можно использовать для этих целей воздухоотвод. Для установки рециркуляционной вытяжки соединение с внутридомовой вентиляцией не требуется, но специалисты не рекомендуют приобретать оборудование только с функцией рециркуляции, так как оно не позволяет в полном мере очищать воздух в помещении.

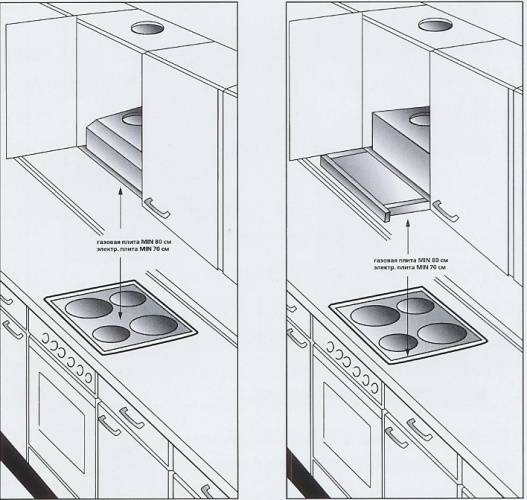

  3. Для установки необходимо выдерживать определенное расстояние от варочной поверхности. Расстояние от электроплиты до вытяжки должно быть на менее 70 см. Установка газовой вытяжки или вытяжки над газовой плитой должна производиться на расстоянии не менее 80 см.

Рассмотрим последовательность установки всего комплекса оборудования:

  • Прежде чем устанавливать оборудование, необходимо подготовить для него нишу или шкаф. Если у вас уже имеется шкаф в наличии, то вам необходимо удалить из него дно и вырезать отверстия для труб воздуховода во всех полках и крыше.
  • Монтаж воздуховода должен осуществляться на месте, чтобы не ошибиться с размерами. Установить его можно заранее, примерив предварительно к самой вытяжке, или после установки вытяжки. Мешать процессу монтажа установленное оборудование не будет.

  • Напомним, что высота установки вытяжки над плитой зависит от типа варочной поверхности: электрическая или газовая. Для газового типа расстояние должно быть больше.
  • Встраиваемая вытяжка устанавливается на месте средней полки в стандартных ящиках, если иное не предусмотрено ее конструктивными особенностями и инструкцией по установке.
  • К установленной вытяжке подсоединяется воздуховод. Если оборудование рециркуляционное, воздуховод можно обрезать на выходе трубы из шкафчика. Если нет, то заранее воздуховод надо подключить к общей внутридомовой вентиляции.
  • Для обеспечения вытяжки электроэнергией необходимо предусмотреть отдельную розетку с заземлением. Эта розетка будет предназначена только для данного вида оборудования, и ничего другого к ней подсоединяться не должно. Данное правило внедрено в целях безопасности. При невозможности выполнить качественное заземление, рекомендуется организовать “зануление” кабеля розетки.

Монтаж вытяжки при правильном подходе и грамотной организации не является слишком трудоемким. Необходимо соблюдать все рекомендации и правила по установке, и ваша техника будет служить вам гораздо дольше.

Высота установки вытяжки над плитой

Этот параметр большую важность и пренебрегать им нельзя. Кухонная вытяжка, установленная слишком низко над газовой плитой, создаст вам массу неудобств, хотя и будет действовать очень эффективно

И наоборот, при большой высоте монтажа вы получите максимальный комфорт во время приготовления пищи. При этом половина выделяющихся паров не попадет под колпак и станет распространяться по кухне. Если вас принуждают к этому условия интерьера, то следует покупать прибор повышенной производительности.

Совет. В подобных случаях практикуется установка вытяжки наклонного типа, ее можно опускать ниже уровня подвесных шкафов без ущерба для гармонии интерьера.

В соответствии с нормами высота вытяжного устройства над плитой, использующей природный газ, должна составлять не менее 65 см. Понятно, что четко выдержать этот интервал не всегда удастся, поэтому на практике шкафы и встроенные вытяжки размещают на расстоянии от 65 до 75 см до варочной поверхности. Иное дело – высота монтажа над плитой, работающей от электричества. Поскольку в этом случае не выделяется продуктов горения, то она может быть снижена до 47 см.

Подготовка к монтажу вытяжки и монтаж

Высота установки вытяжки над газовой плитой может быть самой различной, так как данные параметры полностью зависят от особенностей монтажа. Но в любом случае она не должна монтироваться слишком низко или слишком высоко. Возможно вас заинтересует, .

Монтаж должен осуществляться строго симметрично по отношению к плите. При смещении вытяжки в сторону даже на несколько сантиметров снижает эффективность ее работы на 10 – 20%

и часть неприятных запахов и испарений будет уходить в кухонное пространство.

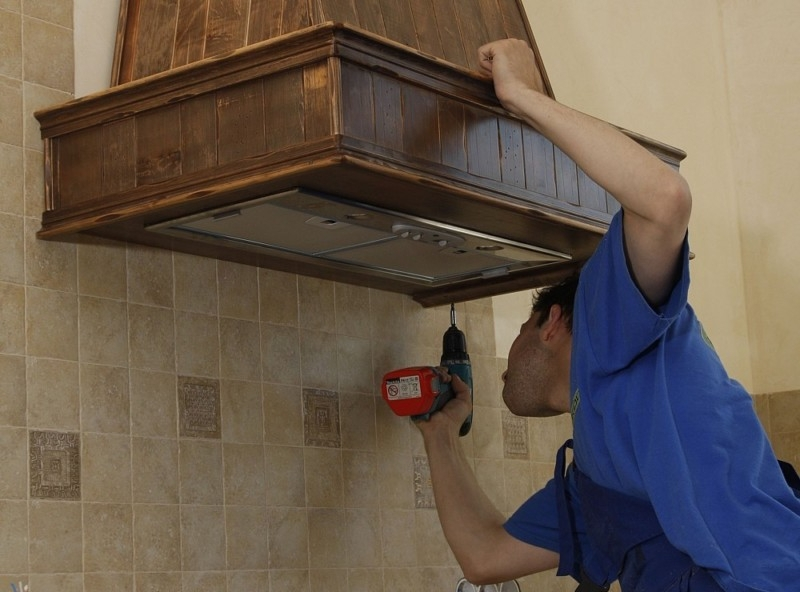

Вытяжка крепится к стене двумя обычными шурупами. Для этого в стене с помощью дрели просверливают два симметричных отверстия под дюбели, используя строительный уровень, и монтируют нужные опоры. Затем фиксируют на стене.

Если в качестве воздуховода используется гофра, то ее не следует изгибать больше чем на 90 градусов

для того чтобы она эффективно выполняла свои функции. При установке вентиляции необходимо максимально уменьшить число изгибов, так как при каждом повороте теряется мощность примерно на 10 процентов. Также нельзя зауживать выходную часть в гофре, так как это может привести к увеличению уровня шума. При установке воздуховода нельзя полностью перекрывать вентиляционный канал и для этого приобретают специальные решетки с клапаном. Во время работы вытяжки этот клапан перекрывается, а затем закрывается и обеспечивается естественная циркуляция воздуха.

Также если такую решетку установить нет возможности, то для того чтобы неприятный запах не возвращался в помещение необходимо установить в воздуховод обратный клапан.

Самое главное, чтобы воздуховод точно подходил по диаметру к отверстию вытяжки для того чтобы не было потерь мощности во время ее работы. Мастера рекомендуют использовать воздуховод из ровной трубы ПВХ, так как она более эффективно выводит все испарения и запахи из кухни.

Также многих интересует вопрос, как установить вытяжку, если мешает газовая труба, так как ее убирать и перемещать в другое место категорически запрещается.

К сожалению, такие ситуации возникают, когда вытяжку необходимо повесить в квартире старого дома, например, «хрущевки», так как там газовая труба проходит прямо за плитой. В этом случае вытяжку можно установить двумя способами:

  1. К стене необходимо прикрутить деревянный брусок, обходящий трубу. А затем на него крепят вытяжку и закрывают этот не эстетичный вид пластиковой панелью. Это самый простой и недорогой вариант крепления вытяжки перед газовой трубой.
  2. Второй вариант более сложный и дорогостоящий, так как в этом случае вытяжку подвешивают к потолку на специальных штангах или на тросах. Но в этом случае ее необходимо закрепить ровно в горизонтальной плоскости, для того чтобы ее не раскачивало и не шатало от вибрации во время работы. К стене вытяжка крепится специальными длинными дюбелями, которые позволяют установить ее, не соприкасаясь со стеной. Таким образом, газовая труба останется за вытяжкой, не будет мешать и ее не будет видно.

Кухня современной хозяйки давно обустроена различными бытовыми приборами, включая микроволновку, тостеры, мультиварки и прочие радости. Но одним из самых важных приборов является вытяжка на кухне, ведь при готовке пищи выделяется очень много пара или дыма.

Вытяжка над газовой плитой удаляет неприятный запах

Именно для устранения таких неприятностей и существует данное кухонное устройство. Приобретая этот кухонный агрегат, вы зададитесь вопросами: какая вытяжка качественней, или какая больше подойдет в квартиру, или свой дом в частном секторе? Ответом на ваши вопросы будет следующий подпункт данной статьи.

Правила установки

Независимо от того, какой вытяжной агрегат вы приобрели на свою кухню, существует ряд правил по его размещению, креплению, а также подключению к вентиляции и электросети. В связи с этим совет первый: внимательно изучайте инструкцию по эксплуатации, прилагающуюся к изделию.

Обычно в ней не только перечислены все правила монтажа и присоединения конкретной кухонной вытяжки, но и приводится схема, в соответствии с которой это нужно делать. Мы же дадим более общие указания:

  • нужно заблаговременно проложить проводку и поставить розетку не далее, чем 90 см от места монтажа прибора. В идеале она должна иметь заземляющий контакт;
  • вместе с вытяжкой надо приобрести воздуховод того же диаметра, что и выходной патрубок изделия. Уменьшать диаметр не рекомендуется, это снизит производительность вентилятора;
  • при размещении кухонной вытяжки над электрической или газовой плитой необходимо проследить, чтобы их оси совпадали;
  • монтаж встраиваемого аппарата производится после того, как все шкафы стоят на своих местах;
  • гофрированный воздуховод для подключения к вентиляции можно ставить, когда расстояние от прибора до вытяжного отверстия составляет не более 1 м;
  • для присоединения к вытяжной шахте следует использовать вентиляционную решетку с посадочным патрубком, как показано на фото:

Пластиковая решетка с присоединительным патрубком играет важную роль. Она обеспечивает работу естественной вентиляции в то время, когда вытяжка отключена. Глухой переходник без решетки затруднит эту работу, так как воздуху придется преодолевать фильтры аппарата. Однако, можно применить схему с обратным клапаном, о ней будет сказано ниже.

Гофрированные трубы очень удобны в монтаже, но имеют высокое аэродинамическое сопротивление, поэтому воздуховод длиной более 1 м станет влиять на производительность агрегата в целом. К тому же гофру тяжело очищать от пыли. Длинные каналы принято прокладывать из гладких пластиковых труб круглого или прямоугольного сечения, как это сделано на фото:

Общие рекомендации по установке вытяжки на кухне

Вначале следует определиться с мощностью устройства. Данная характеристика обозначается кубометрами очищаемого воздуха за единицу времени (обычно 1 час). Уточнению подлежит и такая характеристика, как шум при работе устройства. Оптимальное значение для современных моделей – 50-55 дБ. Предпочтение отдают решениям с 2-мя вентиляторами и системой звукопоглощающих прокладок в корпусе.

Электротехнические тонкости

Прежде чем детально рассмотреть, как установить вытяжку на кухне своими руками, стоит остановиться на вопросе электробезопасности. Кухня – место повышенной опасности, потому как корпус любого бытового прибора не защищен от влаги, жира, что чревато ударом тока и другими печальными последствиями.

кухонной вытяжки

В квартирах новой постройки с этим вопросом никаких проблем не возникает. В некоторых моделях техники вывод или разъём для заземления может отсутствовать, в этом случае достаточно заземлить металлический корпус проводником.

Расстояние от плиты и вытяжки

До начала расчетов расстояния до вытяжки стоит выбрать вид воздухоприемника. Они бывают параллельными плите (горизонтальные), либо под углом (наклонные). В чем различия их работы? Горизонтальная находится под углом 90 градусов, и весь пар, запах, небольшие брызги жира всасываются значительно проще. Вертикальная выглядит привлекательно, но иногда ее необходимо включать на большую мощность, чтобы повысить эффективность работы. Зато пользоваться таким видом техники намного удобней — исключено задевание корпуса головой.

После выбора агрегата выполняются расчеты, на какой высоте вешать вытяжку над газовой плитой. Распространенная ошибка после покупки кухонной техники — отсутствует или пропущен этап определения минимального расстояния от вытяжки до газовой плиты, что обязательно повлечет за собой лишние расходы.

Save

Изготовители техники прикрепляют к своему товару схемы монтажа. Там вы найдете рекомендации по замерам и примерным расчетам. Чтобы понять, на каком расстоянии от газовой плиты должна висеть вытяжка вашей модели, нужно знать тип наклона воздухоприемника.

Горизонтальные и наклонные устройства монтируются на разной высоте. Первая располагается параллельно газовым конфоркам, поэтому размещать ее необходимо выше, чем наклонную. Последнюю разрешается крепить чуть ниже.

Наклонные вытяжки

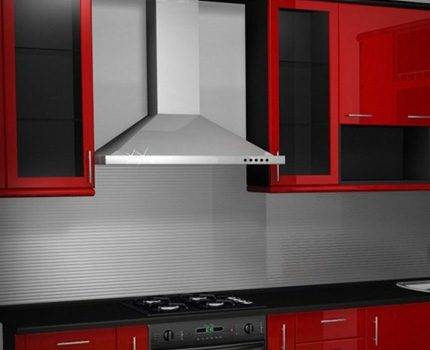

Это приборы с настенным типом монтажа, чаще всего компактные и с наиболее интересным дизайном. Высота наклонной вытяжки от плиты определяется по нескольким параметрам — размер комнаты и вид варочной поверхности. Рост человека здесь особой роли не играет, так как риск задеть корпус головой минимален. Поэтому эти устройства лучше всего подходят для высоких.

Ориентир, на какой высоте вешать наклонную вытяжку над газовой плитой, исходит в первую очередь из проекта гарнитура и указаний производителя. За основу расчета берется промежуток между нижним краем воздухоприемника и конфорками.

Save

Следите, чтобы он не превышал 55 см. Хотя опасность возникновения возгорания здесь минимальная, но все же она существует. Плюс от воздействия открытого огня и высоких температур некоторые детали вытяжки могут оплавится или прийти в негодность. Но и выше 65 см устанавливать нецелесообразно. В таком случае может потребоваться большая мощность всасывания. Для электрической поверхности норма — 35-45 см. Здесь рисков меньше, поэтому требования снижены.

Горизонтальные приборы

Это невысокие, чаще плоские приборы, способные работать в любом помещении. Для классического горизонтального типа расстояние вытяжки от плиты рассчитывается, исходя от вида варочной плиты. Нормы здесь другие. Над газовыми конфорками воздухоприемник располагают выше нижней части навесного корпуса, примерно в 65-85 см. А если у вас электрический вариант, то вытяжку разрешается монтировать вровень с верхними кухонными шкафчиками. Это же касается и встроенного прибора. Тут высота кухонной вытяжки над плитой разрешена немного ниже — от 60 до 80 см.

Save

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

  • Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
  • Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
  • Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
  • Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
  • Размечается место крепления конструкции.
  • компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
  • Перфоратором просверливаются отверстия под фиксаторы вытяжки.
  • Вкручиваются шурупы.
  • Пользуясь уровнем, проверяется горизонтальность монтажа.

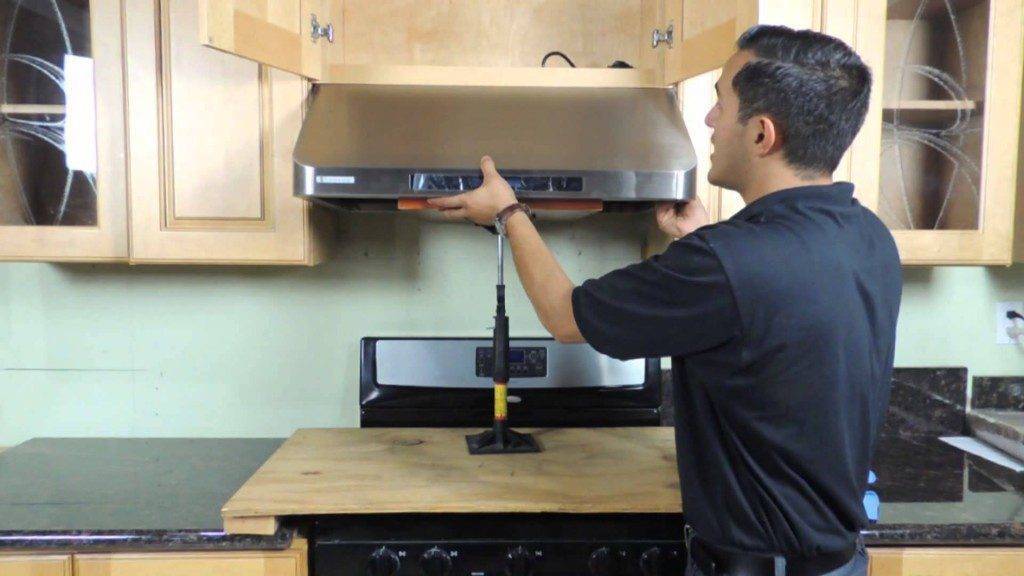

  • Навешивается вытяжка (без короба).
  • Соединяется с вытяжной трубой, соединенной с каналом.
  • Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
  • Проводится пробный пуск технического устройства во всех режимах.
  • При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

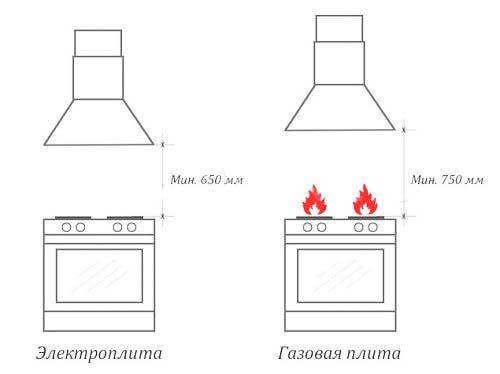

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

  • встроенного типа – вся установка маскируется в подвесном шкафу;
  • каминного и купольного вида – конструкции фиксируются на стене;
  • островная модель – компонуется на потолочине;
  • угловая вытяжка – ставится в углу;
  • плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

  • Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
  • Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.

Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.

Не знаете, как подключить вытяжку на кухне к вентиляции

Важно

Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.

Как повесить проточную вытяжку ?

Если у вас устройство проточного типа, сначала необходимо установить гофру для оттока воздуха, а потом вешать вытяжку. Гофра должна соединяться с системой вентиляции или выводиться за пределы дома. При монтаже отводного рукава нужно следить за тем, чтобы в месте соединения с вытяжкой и вентиляционной трубой не было зазоров, и гофра крепилась герметично.

При монтаже проточной вытяжки пользователи сталкиваются с одной проблемой – неэстетичный вид гофры. Действительно длинный отводной рукав своей неказистостью может испортить любой интерьер. Но выход есть! Производители кухонной техники предлагают специальные короба, которые надежно скрывают от посторонних взглядов все неприглядные элементы вентиляции. Вентиляционные каналы не только спрячут гофру, но и помогут украсить кухню благодаря различным дизайнерским решениям.
После установки необходимо протестировать работу прибора. Для этого на плиту поставьте кастрюлю с кипящей водой и включите вытяжку. Если пар сразу попадает в воздухозаборник, вы все сделали правильно и ваша кухня надежно защищена от посторонних запахов и лишней влажности.

Сервисное обслуживание

Для полноценной работы вентиляционной системы на кухне, вытяжку надо своевременно и правильно обслуживать. Несоблюдение норм обслуживания может привести к снижению коэффициента полезного действия прибора, а значит к некачественной очистке воздуха. Со временем без обслуживания вытяжка и вовсе может выйти из строя, что повлечет за собой дополнительные затраты.
При установке циркуляционной вытяжки на кухне с газовой плитой, нужно позаботиться о своевременной замене фильтров. Сроки эксплуатации угольного фильтра указаны в инструкции прибора. В данных моделях именно угольный фильтр является основным элементом очистки воздуха и при несвоевременной замене комплектующих прибор просто перестанет выполнять свои функции.

Вторым правилом технического обслуживания является поддержание чистоты прибора. Кухни с газовой плитой отличаются повышенным загрязнением воздуха отходами продуктов горения. Вытяжку необходимо регулярно мыть, ведь на ее корпусе постоянно собирается жир и грязь. Несоблюдение гигиены устройства может привести к тому, что воздухозаборные отверстия забьются и оборудование будет неэффективным.

Регулярно проверяйте места крепления трубы. При появлении щелей снижается эффективность прибора. Также следите за тем, чтобы гофра не перекручивалась и не пережималась.

Какую вытяжку выбрать для газовой плиты – решать вам. Но помните, что только при соблюдении правил монтажа и рекомендаций по техническому обслуживанию ваша вентиляция будет эффективно очищать воздух на кухне в течение долгих лет.
