Обогрев труб водопровода греющим саморегулирующимся кабелем

Теплоизоляция водопровода

Обогрев водопроводных труб с помощью кабеля имеет смысл только в том случае, если трубы затем будут теплоизолированы.

Фольгированные полуцилиндры для изоляции труб

— Используются специальные материалы в виде полуцилиндров или разъемных цилиндров из минеральной ваты, полистирола, пенополиуретана или каучука, других традиционных теплоизоляционных материалов с высоким термическим сопротивлением.

— Рекомендуется устанавливать теплоизоляционные элементы сразу после прокладки кабеля, чтобы снизить риск случайного повреждения. Перед монтажом всегда убедитесь, что изоляционный материал полностью сухой, так как наличие влаги значительно снижает его эффективность.

Изоляционные элементы из пенопласта

— Монтаж теплоизоляции выполняется с максимальной осторожностью, чтобы не повредить поверхность греющего кабеля и не сместить его правильное положение на трубе. Все детали должны быть закреплены на месте и между собой указанным для них способом

Если имеются зазоры, их необходимо уплотнить минеральной ватой и заклеить водонепроницаемой лентой (если используется теплоизоляция с внешним фольгированным покрытием, зазоры уплотняются алюминиевой лентой).

— В строительной практике принято использовать следующую толщину изоляции для обогреваемых участков водопроводных труб:

— После завершения монтажа цилиндрических теплоизоляционных элементов убедитесь, что они хорошо защищены от проникновения.

После завершения изоляционных работ нагревательный кабель, можно подключить к сети и провести пробный запуск. Если установлена система терморегуляции, она настраивается для поддержания температуры в трубе на уровне 3 — 5 ºC.

Грамотно спланированный и качественно выполненный монтаж кабеля для обогрева труб, должен на долгое время избавить от возможного замерзания труб.

Использование минеральной ваты нежелательно для изоляции трубопроводов. При намокании, теряет свои изоляционные свойства. Очень сложно обеспечить отсутствие влаги вокруг трубопровода, поэтому лучше не брать эту изоляцию.

Если будете закапывать трубу, вам нужна жесткая теплоизоляция.

Другой материал — вспененный полистирол, сформированный в виде фрагментов труб разного диаметра. Этот тип изоляции часто называют «скорлупа». Он обладает хорошими теплоизоляционными свойствами, не боится воды и может выдерживать определенные нагрузки (в зависимости от плотности).

Виды греющего кабеля

Нагревательный провод для водопровода бывает резистивным или саморегулируемым. Каждый вид имеет определенную область применения. Кабели резистивные используют для обогрева коротких участков трубопроводов небольшого диаметра – не более 40 миллиметров, а на протяженных отрезках труб наилучшим образом себя зарекомендовали саморегулирующиеся провода (детальнее: “Какой греющий саморегулирующий кабель для водопровода лучше выбрать и как его использовать правильно”).

Характеристики провода резистивного типа

Принцип его действия простой: по жилам в изоляционной обмотке, которых может быть одна или две, проходит ток и в результате нагревает кабель. Высокий коэффициент тепловыделения обеспечивают максимальная сила тока плюс значительное сопротивление. Как ясно из названия, одножильный провод имеет единственную жилу, двойную изоляцию и наружную оболочку. Нагревательным элементом является единственная жила.

В продаже потребителям предлагаются куски резистивного подогревающего кабеля для водопровода определенной длины, у которых постоянное значение сопротивления. В процессе функционирования они по всей своей протяженности отдают одинаковое количество тепловой энергии.

При монтаже нагревательной системы одножильный кабель следует подсоединять с двух сторон. Схема подключения греющего кабеля данного типа похожа на петлю. Сначала его нужно подсоединить к источнику энергии, далее намотать или протянуть по всему трубопроводу и вернуть в исходную точку.

Отопительные замкнутые контуры обычно задействуют при необходимости обеспечить обогрев водосточной системы кровли или при обустройстве «теплого пола», а кроме этого, имеется вариант, применимый для водопроводов.

Монтаж внутри трубы греющего кабеля с одной жилой не выполняют, поскольку укладке «петли» требуется побольше внутреннего пространства, а в случае случайного пересечения провода возникнет перегрев. А вот двухжильный вариант отличается, тем, что жилы в нем разделены, при этом одна ответственна за нагревание, а вторая – за энергоподачу.

Схема подключения отличается. Необходимости выполнения петлеобразного монтажа нет. Кабель к источнику питания подключают одним концом, а второй протягивают вдоль трубы. Резистивные провода с двумя жилами используют для водопроводов очень активно. Можно проложить такого типа греющий кабель внутри трубы, пользуясь тройниками и уплотнителями.

Основное его преимущество заключается в доступной цене. Многие потребители отмечают продолжительный срок службы, достигающий 15 лет, надежность и несложное проведение монтажных работ.

У резистивного кабеля присутствуют недостатки:

1. Высокая степень вероятности, что в местах близкого нахождения двух проводов или их пересечения, может возникнуть перегрев.
2. Фиксированная протяженность. Его ни укорачивать, ни увеличивать нельзя.
3. Нет возможности заменить перегоревший участок. В этом случае провод придется поменять полностью.
4. Мощность у него всегда одинаковая по всей длине, ее нельзя регулировать.

Полезные советы для начинающего мастера

Если устанавливать кабель планируется на трубу с нестабильным режимом температуры, лучше приобрести саморегулирующийся кабель. Это верно, когда часть системы находится в помещении, а другая – на улице. Это обусловлено тем, что для использования долговечного и качественного резистивного кабеля необходим монтаж температурных датчиков на разных частях кабеля.

Важно особенно серьезно подойти к выбору термоизоляции, которая укладывается поверх кабеля и трубы. От неё будет зависеть возможность снижения расхода электроэнергии и увеличения срока эксплуатации кабеля. Укладывая провод поверх трубы, необходимо учитывать допустимые пределы изгиба

Если перегиб произойдет выше допустимого значения, то правильная работа может быть нарушена

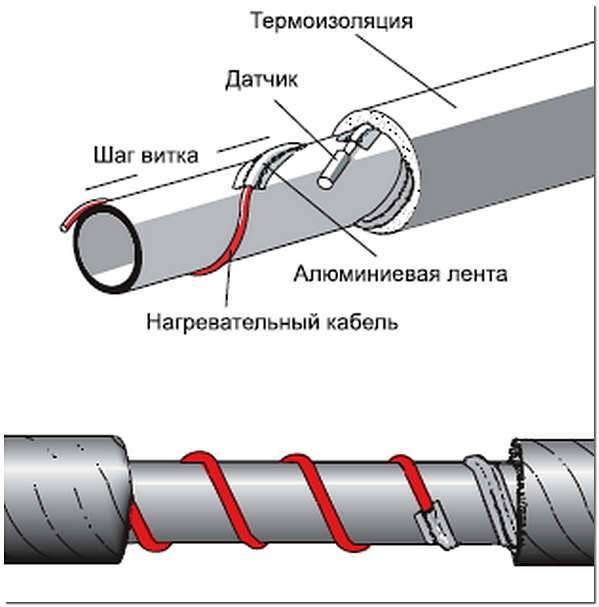

Укладывая провод поверх трубы, необходимо учитывать допустимые пределы изгиба. Если перегиб произойдет выше допустимого значения, то правильная работа может быть нарушена.

Когда планируется обогревать трубы бытового назначения с использованием кабеля, их следует подсоединять через реле утечки тока. Это требование объясняется тем, что при повреждении изоляции может произойти поражение человека электрическим током

Подбирая кабель, важно учитывать не только его мощность, но и длину. Монтируя его методом наматывания, следует брать в расчет показатель, равный 1,7 от длины трубы

Как подключить кабель?

• В термотрубу продевается кабель, после чего с одной его стороны снимается 5 см верхнего слоя и 1 см алюминиевого. Появившиеся провода очищаются от изоляционного слоя и разделяются.
• Берутся трубы немного меньшего размера и одеваются на каждый провод. Их концы нагревают и зачищают до 6 мм, объединяют, после чего зажимают в железной трубке.
• С кабеля питания снимается верхняя оболочка до 8 см и раскручивается на части. Один провод оставляют длинным для заземления, все остальные обрезают на 3 см. Все проводки зачищают до 6 мм.
• Питающие и греющие провода вставляют в железную втулку, установленную в термотрубе, после чего нагревают и сильно зажимают.
• С помощью термоустойчивой ленты изолируют места соединения.
• Потом используют трубу, шире по размеру, которой закрывают соединение.

Монтаж внутри трубопровода обогревающего шнура

Прежде всего следует решить, где будет место ввода элемента, оптимальным вариантом является точка внутри здания на выходе трубопровода. Это нужно учесть при прокладке канализационной системы в новом здании, если планируется установка внутреннего кабеля для обогрева сети.

Немного сложнее будет дело с уже существующей канализацией, когда нередко доступ к предполагаемой точке ввода сильно ограничен или невозможен. В таком случае допускается перенести точку доступа на выход трубы из здания, для чего можно обеспечить доступ, выкопав яму возле стены и частично демонтировать магистраль для установки тройника.

Трубы следует очистить, хорошо промыть изнутри и просушить. Самое сложное – это прокладка кабеля внутри, особенно если трубопровод имеет повороты и соединительные элементы. Закладку провода рекомендуется производить до установки муфты, аккуратно проталкивая его, чтобы не повредить изоляционный слой. В случае если не удается по какой-либо причине завести кабель, то необходимо сначала протянуть тонкую стальную проволоку до входного колодца или септика. Затем прикрепив конец шнура к проволоке липкой лентой, протянуть по магистрали.

После укладки кабеля установить тройник и подсоединить к проводу, подающему электроэнергию.

Устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

1. Проводник из металла для подогрева.
2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
3. Внутренний слой изоляции покрывает защита из фторопласта.
4. Все проводники заключены в экран в виде сетки из меди.
5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же теплый кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в трубопровод с питьевой водой.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

1. Надежная работа.
2. Высокая безопасность.
3. Возможность использования прогревочного кабеля как внутри внутри, так и на внешней части.
4. Простой монтаж и эксплуатация.
5. Возможность экономии электроэнергии посредством автоматики – саморегулирующая способность.

Пожалуй, единственным недостатком данных прогревочных установок становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

Саморегулирующийся тип кабеля

Такое изделие можно применить не только для прогрева трубы, но и в случаях, если водопровод зарыт, а снаружи прикрепить кабельную конструкцию не представляется возможным. Существует много видов саморегулирующихся изделий от отечественных и зарубежных марок. Все они прошли соответствующую сертификацию. Наружный слой покрытия кабеля очень устойчив к химическим средам, поэтому его можно также использовать при обогреве внутренних канализационных труб.

Саморегулирующиеся изделия пригождаются тогда, когда случайно не включили греющий кабель и трубы начинают промерзать. Кабельное изделие не только возмещает потерю тепла, но и хорошо прогревает систему труб. Такое свойство системы сохраняет водопровод от разрывов при минусовых температурах.

Конструкция укомплектована в виде силового кабеля (по 2,5 м). Изделия в готовом виде упакованы в коробку и полностью готовы к установке. В ней, помимо кабеля находится прикрепленный к изделию силовой кабель с электрической вилкой. При необходимости использования конструкции, надо будет разместить нагревательную часть в трубу и вывести с помощью сальника электрическую часть.

Встречаются наборы с фиксированной длиной (2-5, 7,10, 15 м) и секции, которые можно заказать. Собранный внутри трубы комплект кабеля можно купить в готовом виде в специализированном магазине.

ВАЖНО! Кабель с саморегулировкой не нуждается в дополнительном системном контроле и регуляции температуры, так как способен самостоятельно изменять мощность и степень отдачи тепла, в соответствии с окружающей температурой.

Какие характеристики важны для выбора тёплого кабеля

Перед тем, как выбрать греющий провод, необходимо обратить внимание на следующие факторы:

• на диаметр магистрали и протяженность участка, нуждающегося в обогреве;
• на минимальную температуру грунта на глубине залегания водопроводной магистрали.

Для правильного расчёта мощности кабеля изучите видеоматериалы:

При подборе кабеля учитывается тип наружной изоляции и температурный класс продукции. Например, для обогрева канализационных стоков используется провод с изолятором из полиолефина. При обустройстве внешней защиты водопроводных труб используется шнур с покрытием из материалов на основе фторполимера (устойчивого к воздействию ультрафиолетового излучения).

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

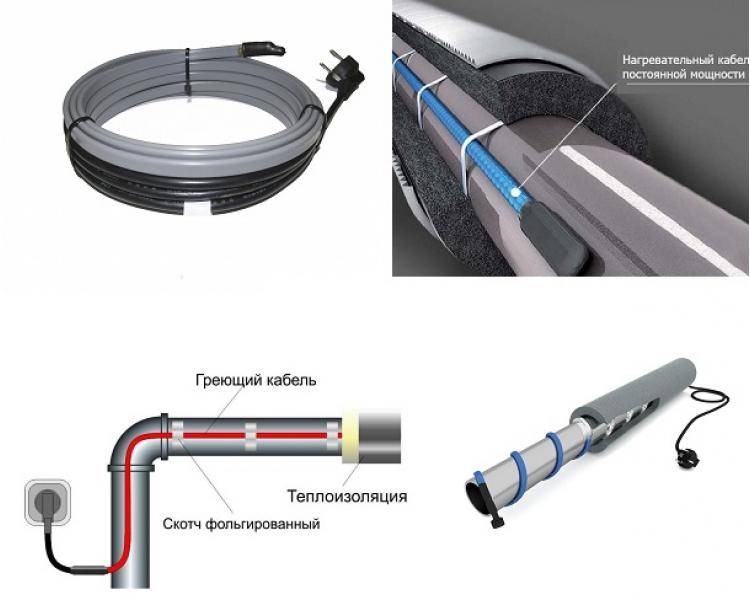

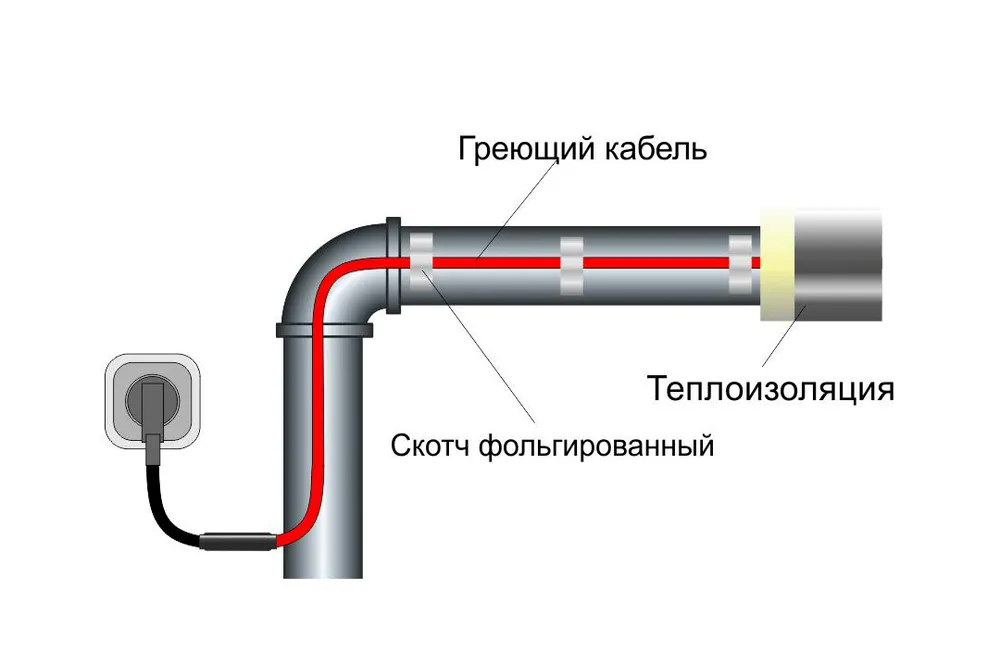

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

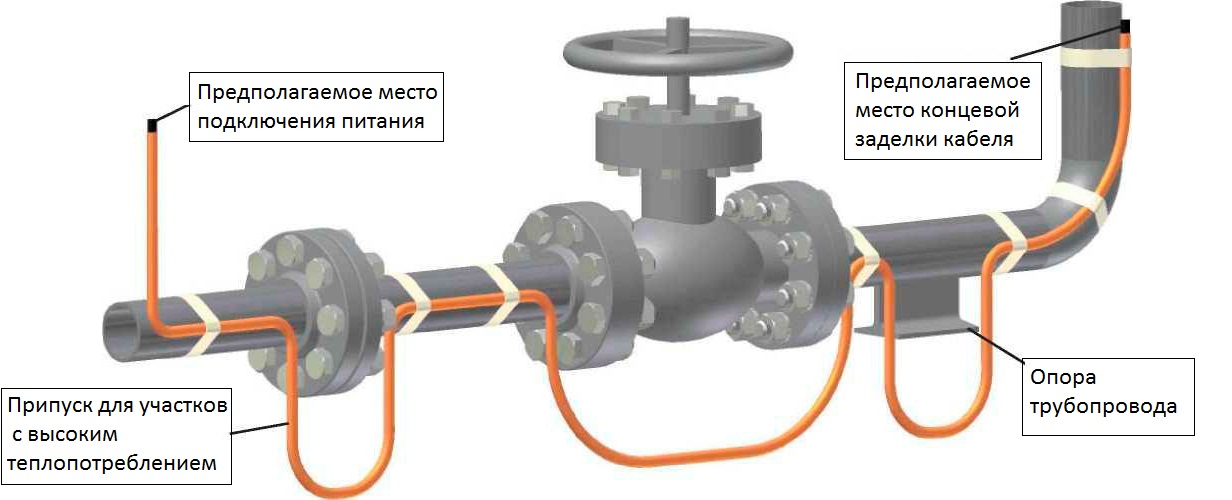

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Разновидности нагревательного кабеля

Для обогрева водопровода применяются системы, состоящие из одной или двух внутренних жил. В однопроводных изделиях жила выполняет функцию нагревателя и линии одновременно. В двухжильных кабелях один провод греется, а второй подает энергию.

Кроме этого, нагревательные провода для водопровода подразделяются на две категории, определяющие принцип их работы и сферу применения:

1. Резистивные. Представляют собой простые по устройству кабели, состоящие из одной или двух жил. Проходя по греющей линии, ток вызывает ее нагревание. Показатели кабеля постоянные, не меняются на всей протяженности линии. Управление устройством осуществляется вручную, путем включения и выключения исходя из погоды и времени года. Усовершенствование систем осуществляется путем установки температурного датчика, реле и терморегулятора. Монтаж греющего резистивного кабеля на трубу проводится при прокладке магистралей небольшой протяженности, до 40-50 м. Плюсом моделей этого типа является их надежность, долговечность и небольшая стоимость. Минусы в том, что линию нельзя укорачивать и наращивать, необходимо постоянно следить за температурой, так как при ее повышении провод перегревается и выходит из строя.
2. Саморегулирующий. Изделия это типа оснащены нагревательной матрицей, управляющей производимой мощностью. Обогрев труб водопровода греющим саморегулирующимся кабелем производится в автономном режиме. В основе работы изделия лежит принцип изменения сопротивления материала при изменении температуры. При ее повышении сила тока снижается, что ведет к снижению мощности. При охлаждении все происходит наоборот, сопротивление растет, нагрев увеличивается. Плюс таких моделей в том, что подогрев трубопровода нагревательным кабелем происходит зонально, в зависимости от состояния окружающей среды. В критических местах он греет по максимуму, а на остальных участках поддерживает оптимальную температуру.  Чтобы избежать лишней потери энергии, кабели оснащаются автоматическими регуляторами, привязанными к температуре уличного воздуха. Минус изделия только в его цене, но вложения того стоят.

Какая наружная изоляция должна быть у провода?

Внутренняя изоляция токопроводящих жил не так важна, как внешняя. От внешней зависит, в каких условиях можно будет использовать изделие. Например, если необходимо заводить провод внутрь водопроводной трубы, тогда изоляция должна быть из пищевого фторпласта, который не будет влиять на вкус воды или менять ее химический состав. Причем пыле и влагозащита должна быть по стандарту IP68.

Для монтажа на крыше или водосточной трубе важно, чтобы изоляция выдерживала длительное воздействие ультрафиолетовых лучей. Обычно ее изготавливают из фторполимера

На изделии может не указываться материал оболочки, а лишь написана фраза «защита от UF-лучей». А вот для канализации предназначен кабель с полиолефиновой оболочкой. Хотя эта информация обычно пишется в характеристиках к каждому товару, но лучше ее уточнять у продавца, чтоб не ошибиться и купить нужный провод.

Советы

Чтобы монтаж был сделан по всем правилам, необходимо соблюдение дополнительных условий:

• Если установка идет на пластиковые трубы, то следует сделать дополнительную алюминиевую прослойку из фольги.
• Отрезки кабеля, длина которых менее 1,4 м, следует монтировать к трубопроводным вентилям или фланцам.
• Не допускайте пересечения резистивного варианта во избежание поломки системы (перегорания).
• Проконтролируйте защиту от влаги.

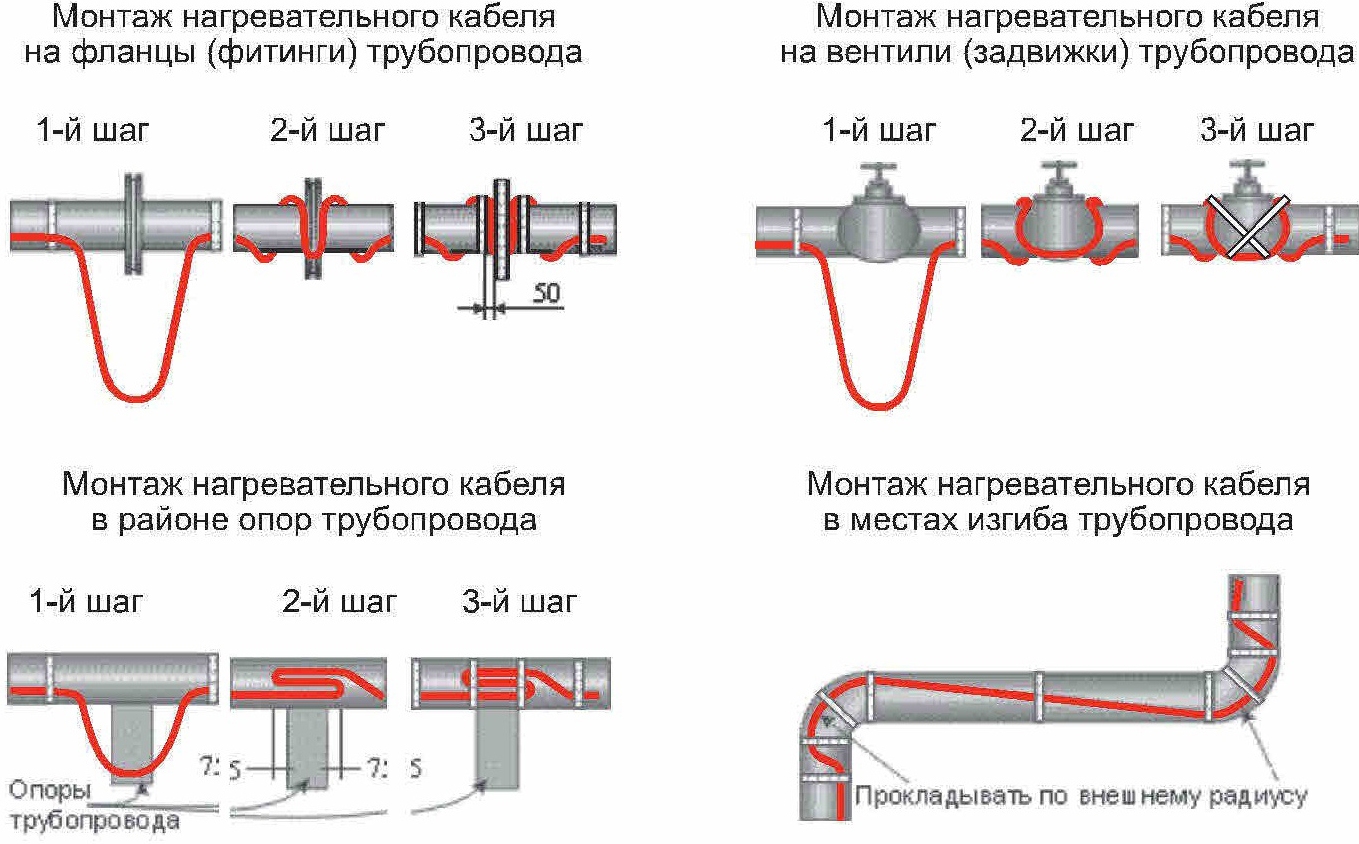

Пример монтажа для подогрева снаружи

Приобрести вы можете любой подходящий для вас вариант, тем более что выбор фирм и материалов изготовления в магазинах очень широк.

Для полного представления о монтаже такого нагревательного элемента на водопроводную систему, предлагаем посмотреть видеоматериал.

Экономьте время: отборные статьи каждую неделю по почте

Виды греющих кабелей

Кабеля для водопровода делятся на саморегулирующие и резистивные. Следует утеплить трубопровод перед тем, как укладывать их, так как в сильные морозы придется затрачивать большую мощность электроэнергии, а это грозит большими денежными затратами.

Резистивные кабеля постоянно поддерживают одинаковое выделение тепла, несмотря на то, какая температура на улице. Металлический проводник в кабеле нагревается когда по нему проходит электрический ток. Чтобы во время потепления уменьшить затраты электроэнергии в систему устанавливают регуляторы и датчики температуры. Укладывая такой вид проводов необходимо проследить чтобы, они не располагались плотно друг к другу, так как это грозит перегревом и поломкой. Резистивный кабель делится на одножильный и двужильный:

• Одножильные провода не всегда удобны потому что подключаются к электросети двумя концами;
• Двужильный провод хорош тем, что с одной стороны, устанавливается вилка для сети 220 В., а с другой — заглушка.

У одножильных проводов нет защиты от электромагнитных волн, а у двужильных есть. Несмотря на то что двужильные провода по стоимости дороже, большинство людей используют именно их. Если вы приобрели слишком длинный резистивный проводник, то его следует уложить полностью, так как отрезав кусок, он не будет работать.

Структура одножильного резистивного кабеля

Саморегулирующийся кабель регулирует свой нагрев самостоятельно. Он является хорошей заменой резистивного кабеля, имеет хорошие функциональные данные и технические характеристики. Находящийся внутри между проводниками полимер при нагревании выделяет мало тепла, но как только он начинает остывать тогда и происходит большое выделение тепла.

Положительные качества такого провода:

1. Саморегулирующиеся кабеля можно резать по маркированным линиям.
2. Их можно укладывать рядом и пересекать между собой они не перегорят.
3. Срок службы до 10 лет.
4. Хорошо подойдет для использования на крышах домов, для предотвращения образований сосулек.
5. Имеет качественную изоляцию, полностью безопасен.

Недостатки провода в большой стоимости.

Как выбрать греющий кабель

Нагревательный кабель для труб выбирают в зависимости от задач, которые планируется выполнять конкретной системой обогрева.

К примеру, для бытовых целей, для частных домов, коттеджей, загородных участков, а также для канализационных систем, водопроводов и водостоков – чтобы защитить трубы в них от замерзания, используют обогревательные системы небольших размеров.

Такой кабель обычно имеет мощность порядка 50-60 Вт/м, покупать изделие с более высоким показателем – пустая трата денег. Цена на такое изделие вполне приемлема, а указанная мощность вполне достаточна для того, чтобы растопить лед и снег, и выбор кабеля с указанным значением мощности является надежным и экономным решением.

Кабели, обладающие большей мощностью, требуют, соответственно, больших затрат электричества, что приводит к увеличению общих расходов по эксплуатации греющего кабеля.

Обратим особое внимание на то, что сегодня наиболее распространены саморегулирующиеся кабели с двумя основными параметрами: рабочая мощность и мощность в состоянии покоя. Значения этих показателей должны быть указаны на поверхности изделия

Виды греющего кабеля

Нагревательные кабели делятся на саморегулирующиеся и резистивные, в зависимости от того, с какой схемой тепловыделения мы имеем дело.

Рассмотрим особенности каждого вида:

1. Резистивные обогревательные кабели:
   • Подразделяются на зональные и линейные. Когда ток проходит по нагревательным жилам, линейные модели выделяют тепло.
   • Они могут быть одножильными и двужильными, то есть иметь в составе несколько жил спиральной или линейной формы.
   • Следует отметить, что резистивные кабели запрещено резать, чтобы получить необходимую длину.

1. Саморегулирующиеся нагревательные кабели:
   • По своей конструкции схожи с резистивными, отличие заключается в отсутствии изолирующего покрытия.
   • Тепловыделение на различных участках кабеля может изменяться, поскольку при повышении температуры сопротивление полимера возрастает, снижая тепловыделение. Это и есть эффект саморегулирования, который исключает возможность перегорания или перегрева системы.
   • Данный вид кабелей, в отличие от резистивных, можно резать на части длиной от 20-ти см до нескольких метров.

Принцип действия саморегулирующегося кабеля

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

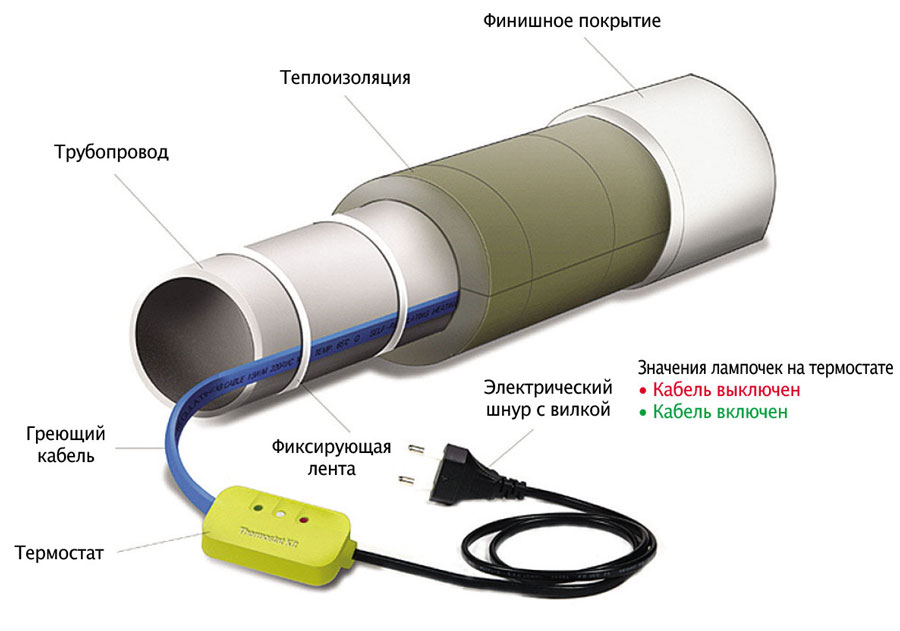

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

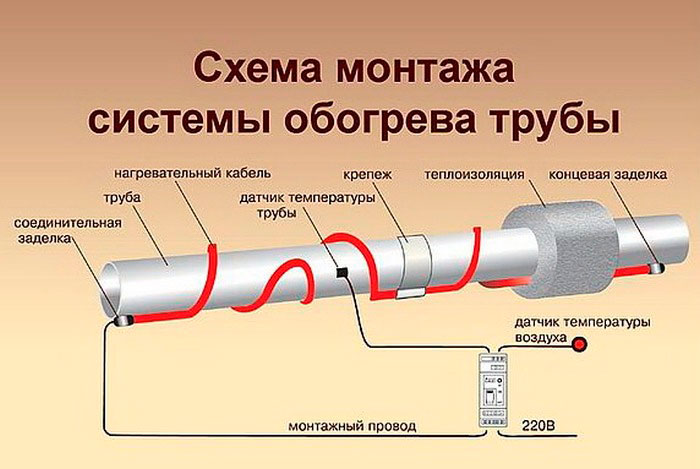

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

Подключения термостата

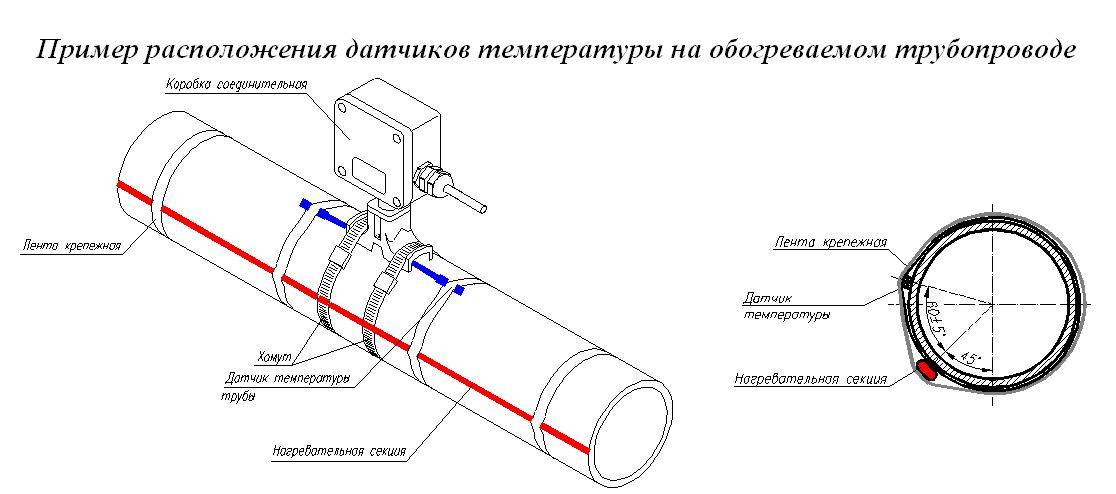

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Как и чем утеплять

Отсутствие цокольного этажа особенно вынуждает заботиться об утеплении.

Трубы, конечно, могут быть и частично закопаны в земле, но выход какой-то их части наружу неизбежен, и он требует теплоизоляции. В первом случае немаловажную роль играет глубина, на которую трубу закопали – не всегда есть возможность да и желание копать яму или траншею на глубину промерзания грунта – ведь в Сибири, на Севере эта величина составляет несколько метров.

Если дом стоит на косогоре, то и пространство под ним достаточно большое, там «гуляет» ветер и мороз, даже если этот зазор и закрыт каким-либо щитовым материалом. Упомянутый зазор может достигать одного метра и даже более, и здесь нужны эффективные меры по защите труб от холодов.

Утепление бывает разным, и наиболее распространенное – упаковка труб минеральной ватой. Но эта шуба не всегда эффективна, и такие меры не всегда достаточны.

Для утепления скважин, например, иногда применяют и пенополистерол экструдированный. Способ очень трудоемкий, поскольку требуется целый набор (пакет) кусков из этого материала и нужно еще и сделать в каждом из них отверстия под трубу. Вся эта «конструкция» закапывается в грунт (по возможности). Материал этот, кстати, стоит вовсе недешево.

Не кабелем единым

Каким бы ни был тип применяемого кабеля, утепление все же производится – так куда надежнее, особенно если учесть, что кабель когда-то, да и выйдет из строя, а вода в короткое время в трубе замерзнет.

Теплоизоляцию монтируют поверх водопроводной трубы и кабеля. Если все же трубу с кабелем не упаковать таким образом, то тогда обогрев будет тратиться почти впустую – в атмосферу.

Кроме уже упомянутого пенополистирола применяют еще и вспененный полиэтилен. Эти оба материала влагостойки и являются некоторой защитной амортизацией для труб. Хотя сами так же нуждаются в дополнительной защите.

По этой простой причине очень часто применяется известная конструкция – «труба в трубе», особенно если трубы размещены в грунте или же на воздухе. Утеплитель находится между этих труб – между «штатной» и защитной, она большего диаметра, с учетом толщины теплозащиты.

Разновидности нагревательных проводов

Правильно выбранная система обогрева водопровода — это гарантия долговременной защиты от замерзания любого типа трубопровода. Поэтому, прежде чем остановить свой выбор на каком-нибудь варианте, нужно подробнее рассмотреть ассортимент, предлагаемый в магазинах.

Имеющиеся в продаже кабельные изделия делятся на 2 вида в зависимости от типа монтажа – предназначенные, для расположения, внутри и снаружи трубы.

 Вариант размещения электро-кабеля внутри трубы, в свою очередь, делится на 2 типа в зависимости от предназначения водопровода:

— пищевой

— для бытового использования и других задач.

В первом случае кабель покрывается пищевым полимером, который не влияет на состав и качество воды, полиолефином, фторполимером.

Требования к оболочке кабеля для систем канализации и бытового водоснабжения не такие жесткие.

Провод, изготовленный из материалов, не предназначенных для прямого контакта с питьевой водой, не должен быть помещен в трубу с питьевой водой. Такое решение чревато проблемами со здоровьем

Не удивляйтесь, но экранированный, безопасный для питьевой воды, будет стоить дороже.

В пищевых, оболочка не выделяет токсичных веществ при контакте с водой, что обеспечивает безопасность при использовании воды в пищу.

Во втором случае нет жестких требований к типу покрытия, но такая система не может быть использована для обогрева пищевых труб. Еще одно различие между кабелями заключается в принципе их работы.

Все варианты греющих кабелей, доступные пользователю, делятся на две основные группы:

— Резистивный;

— Саморегулирующийся.

В первом случае речь идет о кабеле с одной или двумя жилами. Как правило, производитель сразу выпускает готовую к монтажу систему, которая поставляется определенной длины. Кабель часто оснащен вилкой для подключения к электросети. Резистивная система также включает в себя термостат и датчик температуры.

А при использовании саморегулирующегося продукта нет необходимости в дополнительных датчиках и регуляторах. За уровень нагрева в нем отвечает полупроводниковая плата, которая может автоматически включать и выключать систему при достижении определенных температур.
