Как вязать арматуру для начинающих: способы, нормы и правила, каркас под фундамент

Вязальные крючки для арматуры – разновидности инструмента

Для связывания стальных заготовок пространственного каркаса применяются различные виды устройств:

ручное. Требует приложения значительных усилий для обеспечения фиксации. Такое устройство несложно изготовить самостоятельно, затратив минимум денежных средств;
полуавтоматическое. Используя промышленно изготовленные винтовые приспособления можно облегчить операцию по связыванию и ускорить процесс сборки силового каркаса;

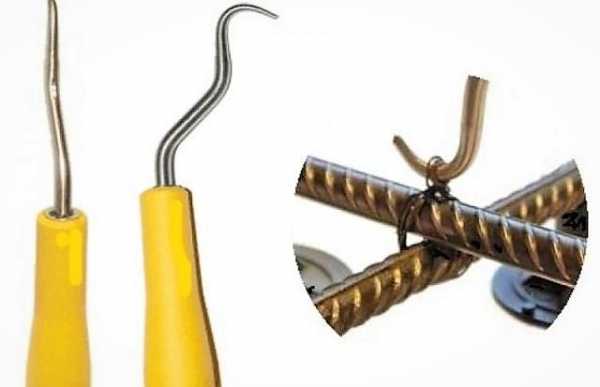

Вязальные крючки для арматуры

автоматическое. Применение профессионального пистолета позволяет ускорить процесс соединения металлических прутков при выполнении фиксации в промышленных масштабах.

Остановимся детально на особенности каждого вида вязального инструмента.

Виды монолитного фундамента

Существует два вида монолитного фундамента:

плитный, создаваемый из специальных бетонных плит, которые также используются в качестве перекрытий;
монолитный, создаваемый из бетона и металлической арматуры необходимого диаметра.

Оба типа фундамента имеют схожую черту, заключающуюся в том, что они имеют в своем основании плиты, которые изготавливаются из армированной сетки (связанная между собой металлическая арматура необходимого диаметра) и бетона.

Это придает фундаменту прочности, так как бетон защищает металл от коррозии, а он, в свою очередь, придает бетону жесткость и не дает потрескаться под воздействием различных нагрузок.

Плиты фундамента и перекрытия могут иметь:

рифленую поверхность с двух сторон, либо с одной;
гладкую поверхность.

Эта особенность влияет на область их применения. Рифленая поверхность обладает хорошей адгезией, а поэтому такие плиты идеально подходят для фундамента, так как хорошо сцепляются с грунтом. Гладкие же плиты больше всего подходят под различные перекрытия внутри дома и они не рекомендуются для использования в земле.

Ни для кого не секрет, что использование готовых железобетонных плит удорожает стройку в несколько раз, поскольку платить приходится за уже готовое изделие. А если это делать самостоятельно, то можно сэкономить часть финансовых средств. Поэтому речь будет идти именно об изготовлении фундамента своими руками.

Как устроено ленточное основание

Такая основа, по сути, является железобетонной полосой, проходящей по внешней части здания и под несущими стенами внутри.

При сжатиях бетонные конструкции могут выдерживать в 50 раз больше, чем при растяжениях. И верхняя, и нижняя часть конструкции испытывает перегрузки, поэтому необходимо выполнять армирование обоих частей. На среднюю часть ничто почти не оказывает нагрузок. Металлическая арматура помогает решить эти проблемы.

Для обеспечения прочности, надёжности, долговечности здания, любое основание надо армировать. Ведь фундамент подвергается различным нагрузкам. Это и вес всего дома, и различные подвижки почвы. Схема армирования ленточного фундамента напоминает скелет конструкции, который собирается из стальных прутов. Для того, чтобы выбрать необходимую схему для него, надо понимать, что оно собой представляет.

Проведение работ при монолитном фундаменте

Армирование монолитного ленточного фундамента выполняется по простым геометрическим формам: квадрату или прямоугольнику. Монтаж каркаса выполняется в следующей последовательности:

На дно траншей укладываются кирпичи высотой 5 см (для создания зазора между нижней поверхностью фундамента и каркасом),
Для монтажа стоечной арматуры предварительно изготавливается шаблон нужного размера, по которому нарезаются прутки,
На кирпичи укладываются продольные стержни каркаса. Желательно использовать цельные куски арматуры,
На расстоянии 50 см друг от друга к продольным стержням с помощью вязальной проволокой привязываются горизонтальные перемычки. Длина каждой перемычки меньше толщины фундамента на 10 см (по 5 см с каждой стороны),
К углам полученных ячеек крепятся вертикальные прутья, длина которых на 10 см меньше высоты фундамента,
К вертикальным прутьям монтируются верхние продольные стержни,
К образовавшимся углам привязываются верхние поперечные прутки.

Если в качестве продольной арматуры применяются стержни разного диаметра, то прутки большего размера размещаются в нижней части и в углах фундамента.

Виды приспособлений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязания	Краткое описание технических параметров
Обычный	Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.
Полуавтоматический	Промышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.
Автоматический	Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

Крючок из шуруповерта для вязки арматуры

Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв

Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается

Армирование и обвязка углов

Создание жесткой монолитной конструкции предполагает грамотное выполнение армирования углов и примыканий основания, которые испытывают концентрированные нагрузки. Для этого используется арматура класса АIII. При армировании углов необходимо придерживаться основных правил:

стержень гнется в специальный угол так, чтобы один конец заглублялся в одну стену фундамента, другой конец — в другую стену,
минимальная длина перепуска прутков на другую стену — 40 диаметров арматуры,
не допускается использование простых связанных перекрестий без дополнительных поперечных и вертикальных стрежней,
если длина стержня не позволяет сделать загиб на другую стену, то для соединения прутков на углу используются Г-образные профили,
расстояние между хомутами каркаса должно быть в два раза меньше, чем в ленточной конструкции.

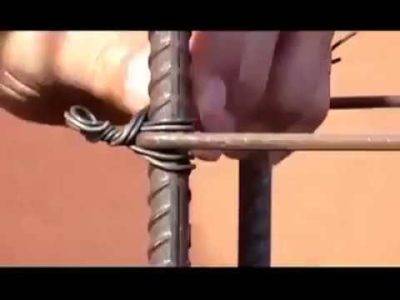

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

Нарезанная проволока складывается вдвое.
Протягивается под местом пересечения арматур.
Свободные концы проволоки скрещиваются.
Крючок протягивается в проволочную петлю и зацепляет свободные концы.
Начинаются вращательные движения, при которых происходит заворачивание проволоки.
Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

Какой проволокой лучше вязать арматуру

Для обвязки арматуры применяют отожженную проволоку. Она отлично гнется и, при этом, обладает высокой прочностью, поэтому ее можно затягивать с усилием, не опасаясь порвать.

Чаще применяется черная обожженная проволока, но в некоторых случаях используют стойкую к коррозии проволоку с цинковой защитой.

На строительную площадку проволока может поставляться в бухтах или нарезанная на куски определенного размера, подходящего для получения одного соединения. Часто такие отрезки уже снабжены петлей на конце, что позволяет ускорить процесс вязки. Работать с мотками трудней – приходится тратить время на нарезку.

Способы вязки арматуры

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

Пассатижи;
Крючок (простой и реверсивный);
Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

Какие используем инструменты для вязки арматуры

Кроме основного приспособления для вязки, — крючка, — в работе по армированию необходимы инструменты:

резак, гильотина или болгарка с диском для резки стержней;
трубогиб либо аналогичное приспособление для изгибания арматуры;
возможно использование шуруповерта или пистолета для вязания.

Кроме инструмента могут понадобиться различные шаблоны, «звездочки» и другие приспособления для разметки расстояний между элементами каркаса и точками крепления.

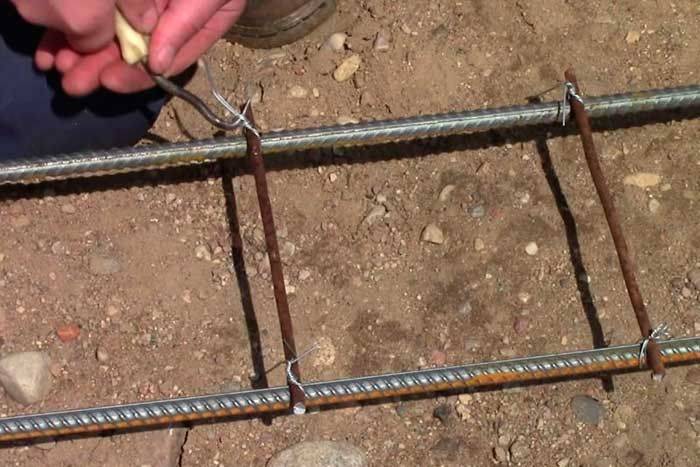

Правильная вязка арматуры крючком

Разложенный по заданной схеме каркас соединяется в таком порядке:

Проволока располагается в углублении профиля, соединения внахлест выполняются в нескольких местах стыка.
Проволока сгибается пополам, укладывается под точкой соединения.
Петля поддевается крючком.

Свободный конец проволоки подводится к крючку, затем с небольшим загибом накладывается на инструмент.
Далее крючок вращается, закручивая проволоку до нужной прочности.
Инструмент осторожно вынимается без ослабления скрутки.

Метод вязки не изменяется принципиально даже при использовании шуруповертов или специальных пистолетов для вязки.

Простой узел

Выполнение простого вязального узла предполагает следующий порядок действий:

Заготавливаются отрезки проволоки длиной 20 см.
Проволока сгибается пополам.
Крючок вводится в петлю, захватывая свободный конец.
Рабочий, удерживая свободный конец, проворачивает крючок до получения плотного соединения.

Для удобства работы крючком на его конец надевается деревянная или иная нескользящая ручка.

Мертвый узел

Мертвый узел формируется, как правило, на вертикальных арматурных стержнях. Он считается более надёжным. Завязывание предполагает следующие этапы:

Проволочная заготовка должна иметь длину около 40 см, сгибается пополам.
Петля запускается снизу будущего узла.
Свободный конец оборачивается сверху, загибается под пруты до совмещения с петлей.
Жало крючка зацепляет свободный конец и проворачивается с необходимым натяжением до срыва петли.

Условие надежности вязки: максимально плотная укладка проволоки по арматуре.

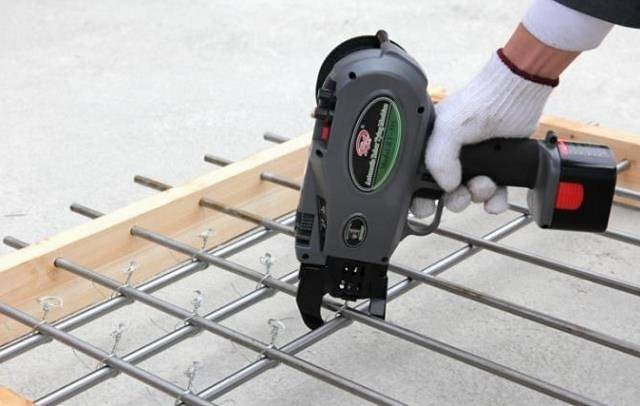

Проффесиональный пистолет для вязки

Вязка значительных по объему работ арматурных каркасов должна быть максимально механизирована. Использование вязального пистолета может на порядок ускорить процесс армирования фундамента.

Автоматический инструмент подносится к точке фиксации и нажимается спуск, – и можно переходить к следующему узлу. На операцию требуются доли секунды.

Инструмент применяется в профессиональном строительстве. Для частного застройщика приобретение подобного инструмента дорого и не окупается за время постройки дома. Вариант приобретения – прокат в специализированных компаниях.

Как пользоваться шуруповертом с крючком

Облегчить работу и ускорить процесс может использование шуруповерта для вязки

Роль крючка может выполнять согнутый кровельный гвоздь, вставленный в патрон вместо биты.
Исполнителю важно научиться подбирать необходимую скорость вращения крючка

Как вязать клещами

Клещи можно использовать как инструмент, вполне заменяющий крючок. Последовательность вязки:

Небольшой рулон проволоки удерживается левой рукой.
Конец проволоки протягивается снизу.
Второй конец захватывается клещами.
Проволока скручивается на 2-3 оборота.
Излишки проволоки откусываются клещами.

Метод вязки клещами может конкурировать по скорости с крючком, при этом проволока расходуется более экономно.

Материалы

Для сборки каркаса используют специальную отожженную проволоку. Она прочная, но при этом достаточно мягкая. Это позволяет затягивать узлы, не рискуя порвать ее. Рекомендуемый диаметр данного материала зависит от сечения арматурных стержней и составляет от 1,0 до 1,4 мм.

Дешевая проволока идет без покрытия и называется черной. Более стойкая к коррозии имеет защитный слой из цинка.

Вязальная проволока изготавливается в двух вариантах: в бухтах и мерная (в отрезках). Работать с мотком сложнее, поскольку его приходится вручную резать на куски. Мерный материал можно сразу пускать в дело. Особенно удобна проволока, у которой на концах сделаны петли.

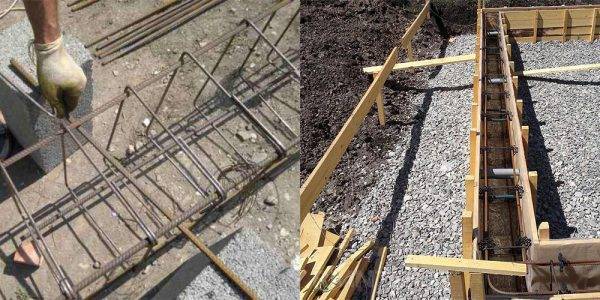

Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса

Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

Фото: Схема вязки арматуры для ленточного фундамента

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл

Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин

Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25 до 50 см. На углах частота хомутов удваивается.

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

Вязка арматуры на углах

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

Схема вязки на углах

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.

Расчет

Расход арматуры нужно выполнять на этапе планирования чертежей фундамента, чтобы в дальнейшем с точностью знать, какое количество стройматериала потребуется. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлокаркаса. Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.

Материалы и инструменты для вязки арматуры

Учитывая то, что арматурный пояс придает всей конструкции устойчивость, воспринимая существенную долю нагрузки, от его качественного выполнения зависит многое.

Как все же правильно вязать арматуру для ленточного фундамента? Принято понимать, что для создания каркасной основы необходимы стальные прутья. Строители предпочитают пользоваться следующими типами арматурной стали, разделяющейся по:

материалам изготовления. Железные прутья считаются классическим вариантом, неоднократно испытанным в деле. Их разделяют на шесть групп по уровню прочности, материал гнется и сваривается. Прутья композитные содержат в себе волокна базальта, углерода, стекла и арамида. Этот тип материала отличается более легким весом, приемлемой стоимостью, не ржавеет, не гнется и не подвергается сварным работам;
профилям. Гладкопрофильную чаще используют вместо перемычек для соединений. Прутовая саль, имеющая периодический профиль, различается рельефностью, с помощью которой улучшается сцепляемость с раствором.

Для правильной вязки потребуются специальные инструменты. Если соблюдать правила вязки, то можно добиться более надежного соединения, чем сварка. Показатель прочности в соединительных узлах не понизится, помощь опытного сварщика не потребуется, все работы выполняются непосредственно в опалубочной конструкции или в непосредственной близости.

Разберемся, чем можно связывать арматуру для фундамента. При проведении таких работ можно пользоваться:

вязальным пистолетом. Наиболее быстрый метод. Устройством неудобно работать в труднодоступных участках, да и проволоку, предназначенную для вязки, он расходует в больших количествах. Основной недостаток инструмента – высокая стоимость. Если использовать приспособления китайского производства, то одного пистолета хватит на 1 основание;
крючком для вязки. Напоминает изогнутый и заточенный гвоздь, имеющий вместо шляпки рукоятку. В интернете можно найти материалы, как вязать арматуру шуруповертом, используя такой крючок в качестве насадки. Винтовые крючки промышленного изготовления работают эффективно, но процесс замедляют, оставляя длинноватые хвостики;
народными средствами. При небольших рабочих объемах и отсутствии специальных инструментов, допускается применение плоскогубцев или самодельного крючка, подготовленного из подходящего гвоздя. Качество работ будет не самым лучшим, подобная схема вязки арматуры для ленточного фундамента должной прочности не даст.

Конструкционные стержни различают по предназначению:

рабочие прутья. Продольные элементы арматуры, расположенные вдоль ленточного основания;
хомуты. Бывают поперечными, вертикальными и горизонтальными, соединяю каркасную конструкцию в одно целое.

Чтобы знать, как правильно вязать арматуру для строительства основания под частный дом, необходимо знать определенную схему работ:

используют композитные или сальные прутья с диаметром в 11 – 14 или в 12 – 18 мм, профилем периодического типа;
прутья выкладываются с нахлестом, соединяются горизонтальными элементами. Для мелкозаглубленного основания достаточно двух слоев по 2 – 4 стержня, в других конструкциях устраивают три слоя. Промежутки между прутьями не должны превышать тридцати – сорока сантиметров;
вертикальными элементами поддерживают верхние и нижние слои, размещают их с шагом в сорок – девяносто сантиметров. Нагрузка на них приходится небольшая, для изготовления подойдет материал с диаметром в 6 – 11 мм;

выполняется защита от воздействия коррозии. Каркас полностью должен быть залит бетоном, от верхнего края опалубки его должно отделять не менее шести – восьми сантиметров. Устраивая фундамент под частный дом, для вязки арматуры используют крючок.

Как правильно вязать арматуру, мы уже знаем. А сколько ее потребуется для устройства фундамента? Объем материала определяется на основании:

размеров фундаментной основы;
схемы, определяющей, как связать стальные прутья. Она включает в себя число слоев и продольно расположенных прутьев по всей ширине.

Как сделать крючок для вязки арматуры своими руками?
