Правильное включение и запуск газового котла

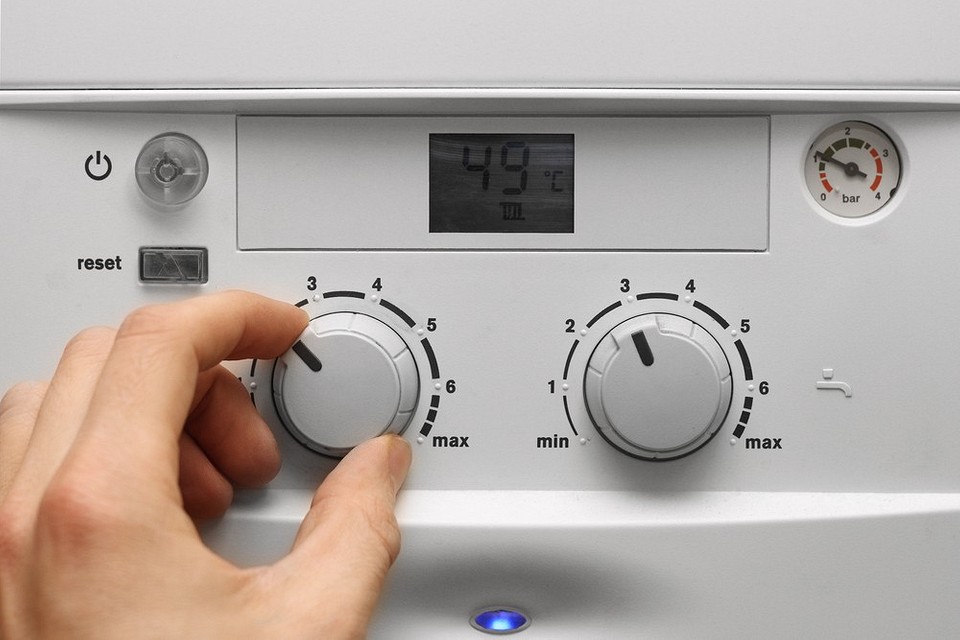

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Процедура запуска

В тёплый сезон батареями не пользуются. В это время имеется возможность провести подготовку для обеспечения их работоспособности. Надо убедиться в том, что все элементы перед запуском системы отопления исправны и готовы к наступлению сезона. Такие мероприятия будут включать в себя проведение следующих действий:

Необходимо убедиться в том, что на элементах системы отопления отсутствуют механические повреждения. Если зафиксировано их присутствие, то потребуется провести ремонт или сделать замену.
Если в доме должен работать котёл (он обычно используется в частных домах), требуется убедиться в правильности функционирования системы дымоотведения

Важно не только, чтобы она была в исправности, но и обеспечивала хорошую тягу.
Перед тем, как осуществить запуск системы отопления, в котле очищают зольную и топочную камеру. Для этого в них удаляют мусор, а затем проводят очистку при помощи жёсткой щётки.
При наличии электронного управления, его необходимо протестировать.
Нужно проверить внутренние полости и обеспечить их очистку от сажи

Если на оцинкованных трубах обнаружена ржавчина, её следы надо убрать. Визуальный осмотр поможет убедиться в герметичности дымохода и отсутствии на нём повреждений. При необходимости потребуется провести ремонтные работы перед тем, как сделать запуск внутренней системы отопления.
Управляющая компания многоквартирного дома должна обеспечить проведение предварительного запуска внутренней системы отопления. Будет полезным обратиться к жильцам, чтобы они осмотрели трубы и радиаторы, находящиеся у них в квартирах. Необходимо убедиться в том, что приборы не отключены от системы.
Надо заранее убедиться в отсутствии протечек.
Для того чтобы окончательно убедиться в работоспособности отопления, нужно примерно за месяц или полтора произвести её пробный запуск. Если всё пройдёт нормально, можно быть уверенным в том, что система готова к исполнению функций. Это мероприятие лучше проводить в такое время, чтобы жильцы находились дома и могли проконтролировать работу отопительного оборудования. При пробном запуске для теплоносителя устанавливают большее давление, чем в условиях нормальной эксплуатации. Оно превышает обычное в 1,2 раза.

Проверка работоспособности чугунных радиаторовИсточник stroi-mario.ru

Чтобы непосредственно осуществить запуск системы требуется предпринять такие шаги:

• Когда система не заполнена теплоносителем, она постепенно будет ржаветь. Поэтому перед пуском отопления рекомендуется провести её очистку.
• Нужно обеспечить проведение запуска теплоносителя на минимальной мощности. Заполнение требуется проводить в направлении снизу вверх. Если действовать таким способом воздух будет постепенно вытесняться, пока полностью не уйдёт из труб.
• Нужно удалить его остатки. Для этой цели на чердаке в газосборниках необходимо открыть спусковой кран. Пока через него выходит воздух, можно будет услышать характерный свист. Когда он прекратится, это станет сигналом того, что в трубах только жидкость.
• В домах, где нет чердака, слив теплоносителя можно обеспечить при помощи использования крана Маевского.
• Когда нужно подготовить несколько стояков, перед тем, как корректно запустить отопление, надо начинать с тех, которые наиболее удалены от теплоузла.

Необходимо, чтобы показания манометров соответствовали техническим нормативам. После этого можно осуществлять запуск отопительной системы.

Твёрдотопливный отопительный котёлИсточник stroi-mario.ru

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

• Разводные ключи и дюбеля;
• строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
• перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
• кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
• ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
• калибратор для развальцевания труб;
• вентили, краны — для крепления запорных механизмов;
• листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Подключение к системе отопления

​

Расположение узлов присоединения к системе отопления (с лицевой стороны):

• слева — подача горячего теплоносителя в контур;
• справа — магистраль обратки.

При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.

Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.

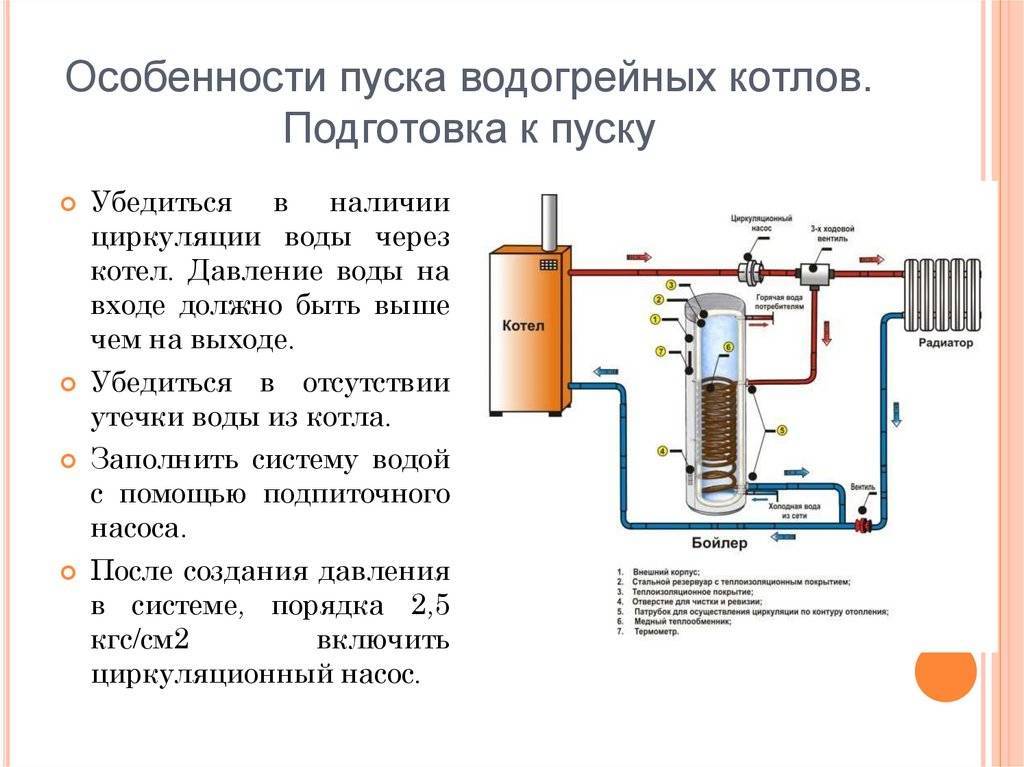

Первый запуск котла: подготовка

Как с первого раза запустить бытовой газовый котел верно? Тестовый пуск начинают после монтажа и обвязки системы отопления. Процесс проходит поэтапно:

1. Прокладка электролинии. Для бака оборудуют дополнительную розетку или собственную электролинию.
2. Проверка места установки. Котел нельзя ставить около окна — так он будет работать некорректно. Основание должно быть идеально ровным. Рядом с устройством нельзя располагать быстровоспламеняющиеся предметы.
3. Подключение к источнику холодного водоснабжения. С патрубков нужно удалить заглушки и поставить на них фильтр с шаровым краном.
4. Интеграция котла к дымоходной трубе и проверка тяги.
5. Отключение агрегата от электросети, проверка наличия протечек, включение термостата на максимальный уровень. Должен зажечься индикатор переключения.

Важно! Подвод газовой магистрали, установку и опломбирование счетчика выполняют только специалисты

Наполнение системы водой

Основной теплоноситель системы подачи тепла — вода. Для ее закачки в трубопровод и радиаторы требуется:

1. Открутить вентиль, проверив его внешний вид по инструкции производителя.
2. Дождаться, пока вода начнет заполнять батареи и трубы.
3. Контролировать давление. Оптимальная отметка 2-2,5 атм. будет показана на манометре.
4. Отключить водоподачу.

Совет! При запуске котла осенью или зимой прогрейте котельную и подавайте воду с температурой 18-20 градусов.

Наполнение системы водой

Стравливание воздуха из системы

При достижении давления внутри системы в батареях и трубах образуются воздушные пробки. Поэтому перед тем как окончательно настроить новый газовый котел, воздух удаляют. Начинают с радиаторов:

1. Под носиком ставят емкость для воды.
2. Открывают воду — воздух должен выходить со свистом.
3. Дожидаются, пока вода начинает течь — это свидетельствует об удалении пробок.

После стравливания краны радиаторов закрывают.

Из циркуляционного насоса также удаляют заторы. Процедура предусматривает частичную разборку оборудования:

1. Снимается лицевая панель.
2. Включается котел и устанавливается регулятор нагрева в рабочее положение. Насос должен загудеть, а при наличии в нем воздуха — забулькать или зашипеть.
3. Снимается крышка с детали в виде цилиндра отверткой.
4. С началом капанья воды крышка закручивается.

Процедура повторяется около 2-3 раз, после чего насос работает без звуков.

Важно! После стравливания воздуха из радиаторов давление в системе падает. Его нужно выставить снова

Опрессовка контура

Работы выполняются при помощи нагнетательного насоса. Систему необходимо продуть или промыть под повышенным давлением, включая котел через 10 минут. Опрессовка позволит выявить утечку, о которой свидетельствует снижение рабочего давления.

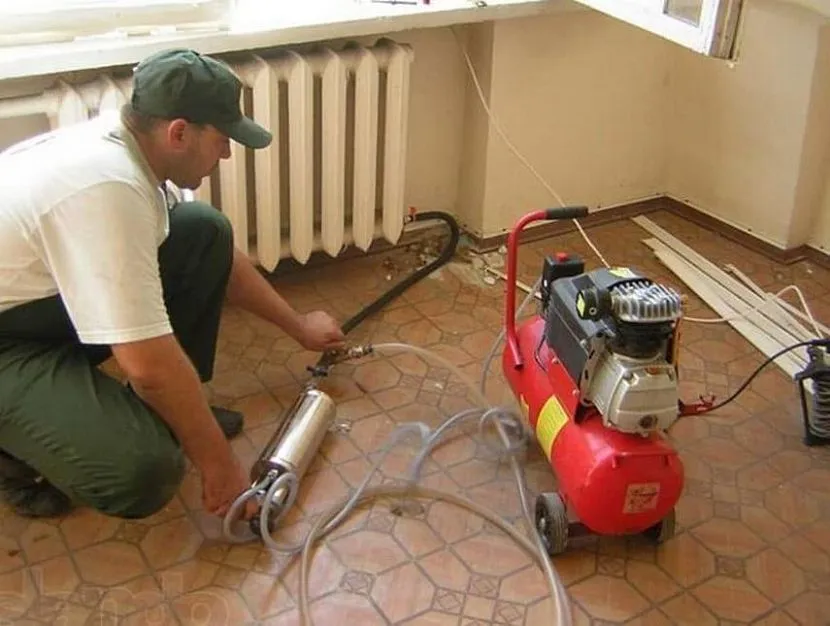

Очищение промыванием

Промывка способствует удалению загрязнений с трубопровода и радиаторов. На батареях открываются все краны, а затем под давлением 4 бара в емкости сливается вода. Поток вымывает примеси, фракции ржавчины и осадок. При наличии засорения фильтров нужно перекрыть входной вентиль подачи и удалить с мембраны загрязнения.

Совет! Для качественной работы отопления промойте систему 2-3 раза.

Регулировка газового клапана котла. Газовый клапан котла – принцип работы и настройка

Газовый клапан необходим для подачи газа на горелочное устройство агрегата. С помощью настройки газового клапана можно регулировать объем подаваемого топлива. Это дает возможность сделать агрегат более экономичным или повысить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность скорректировать производительность своего агрегата.

…

Как работает газовый клапан?

В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:

• измерительный штуцер давления газа на выходе клапана;
• регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
• крышка;
• измерительный штуцер давления на входе.

Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:

1. Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
2. Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
3. Подключают к входному штуцеру шланг манометра.
4. Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
5. Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.

Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.

…

В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

Почему отключается газовый котел – причины и методы решения проблем

Узнайте, как сделать газовый котел экономичнее?

Настройка газового клапана при «тактовании» котла

Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.

…

Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.

Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.

Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:

• удерживают кнопку с гаечным ключом в течение 5 сек;
• выбирают продолжительность интервалов от 0 до 15 мин с помощью кнопок со стрелочками.

Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.

Схемы подключения газовых котлов

Схема отличается у одноконтурных и двухконтурных котлов.

Одноконтурные

Такой прибор имеет один теплообменник, использующийся для нагрева теплоносителя.

С его помощью невозможно подготовить воду для горячего водоснабжения (бытовых нужд). Они предназначены только для обогрева жилого помещения.

Агрегаты различаются на настенные и напольные по принципу установки. Разница заключается в мощности.

У первых она ограничена — 100 кВт, для напольных лимита практически не существует.

Настенные

Прикрепление производится с помощью специальных кронштейнов.

Важно! Обязательно должен быть зазор между агрегатом и стеной размером от 30 до 50 см

• Проверка наличия тяги в выходном патрубке агрегата проводится перед тем, как соединить с дымоходом. Диаметр входного отверстия должен соответствовать диаметру трубы у дымоотвода. Соединения должны быть герметичными.
• Для предотвращения засора теплообменника на патрубке котла устанавливается система смягчения воды.
• Перед подключением к системе отопления необходима опрессовка агрегата.
• При помощи гибкого шланга и паронитовых прокладок происходит подсоединение к газовой магистрали.

Фото 1. Схема подключения одноконтурного настенного котла к системе отопления с циркуляционным насосом и водонагревателем.

Напольные

1. Установка прибора происходит на специально подготовленное и расчищенное место.
2. Проделывается отверстие для дымохода (если его нет) и проверяется совпадение размеров диаметров обоих выходов (как дымоотвода, так и дымохода).
3. Устанавливается фильтр для смягчения воды.
4. Котёл присоединяется к отопительной системе и газовой магистрали.

Внимание! Из-за возможной опасности работ подключение настенных и напольных агрегатов к газовой магистрали рекомендуется поручить специалисту. Герметичность соединений актуальна для обоих видов устройств

Герметичность соединений актуальна для обоих видов устройств.

Двухконтурные

Двухконтурные приборы отличаются присутствием 2 магистралей. Вторая линия предназначена для обогрева воды для бытовых нужд, что позволяет отказаться от использования бойлера.

Настенные

Схема подключения настенных двухконтурных котлов не сильно отличается от одноконтурных. Однако здесь происходит подсоединение уже четырёх (а не двух) патрубков, пара из которых задействована для обогрева воды на хознужды.

Фото 2. Схема подключения настенного двухконтурного котла отопительной системы для частного двухэтажного дома.

Напольные

Подключение напольного двухконтурного типа аналогично одноконтурному, опять же учитывая наличие и подключение второй пары патрубков.

Важные правила эксплуатации

В плане эксплуатации более безопасными считаются газовые котлы с закрытой камерой сгорания. Их топка не сообщается с воздухом помещения. Однако мощность таких котлов значительно уступает мощности котлов с открытой камерой сгорания. Поэтому в частных домовладениях часто устанавливается второй тип котлов.

Выбор будущего теплоносителя зависит от целей и условий эксплуатации системы. Если предполагается частое выключение котла, то есть смысл задуматься об использовании антифриза

Эксплуатация таких котлов требует соблюдения техники безопасности. Так, для обустройства мощного напольного котла принято использовать отдельное помещение с определенными размерами. Котел монтируется на некотором расстоянии от стен. Близлежащие стены должны быть защищены огнеупорным материалом во избежание воспламенения.

В котельной необходимо провести систему вентиляции. Также должен быть источник естественного освещения. Ширина входной двери должна быть не менее 80 сантиметров. Дымоход прокладывается в соответствии с инструкцией к котлу и из теплостойкого материала. Дымоход должен возвышаться над коньком крыши не менее, чем на полметра.

Одной из мер безопасности является установление датчиков угарного газа. Сигнализатор загазованности своевременно определит утечку летучего токсина и предупредит об этом пользователей. Также его можно настроить таким образом, чтобы автоматически включалась вентиляция и выключалась подача газа. Современная автоматика позволяет внедрять разнообразные умные системы.

Если датчик температуры, давления или загазованности вышел из строя, то нужно незамедлительно выключить котел и вызвать мастера из сервисной службы. Использование котла без этих устройств чревато серьезными негативными последствиями.

Требования СНиП гласят, что подключать газовый котел к магистрали нужно посредством медной трубы или же сильфонного шланга. При этом обязательно должен быть установлен кран

При обнаружении признаков утечки газа нужно сразу же перекрыть газовый кран и открыть окна для проветривания помещения. Нельзя включать свет и пытаться осветить помещение, зажигая спички или зажигалку.

Газовый котел необходимо обслуживать с периодичностью, оговоренной производителем. Данные о необходимых процедурах указываются в инструкции к устройству. Например, нужно чистить дымоход, удалять накипь из теплообменника или очищать гарь с горелки. Тогда котел прослужит долгий срок, а риск возникновения серьезных неисправностей значительно снизится.

При использовании газового устройства не стоит включать его на максимальную мощность в течение длительного времени. Это может привести к выделению пара, что является недопустимым.

Иногда котел начинает издавать необычные шумы и вибрации. Это может быть связано с работой вентилятора. Предупреждаем, что все действия, для проведения которых предстоит разбирать кожух котла, автоматически лишают владельца права на гарантийный ремонт или замену.

Однако собственнику агрегата нужно контролировать работу механизмов и систем, обеспечивающих защиту котла от возгорания. Надо поддерживать температуру в контурах на отметке 50 градусов, что значительно снижает вероятность образования минерального осадка на внутренних поверхностях труб и приборов.

Запуск отопительной системы

Итак, вы проверили состояние котла и радиаторов, наполнили систему теплоносителем и приготовились к первому включению. Далее все зависит от того, на каком топливе работает устройство.

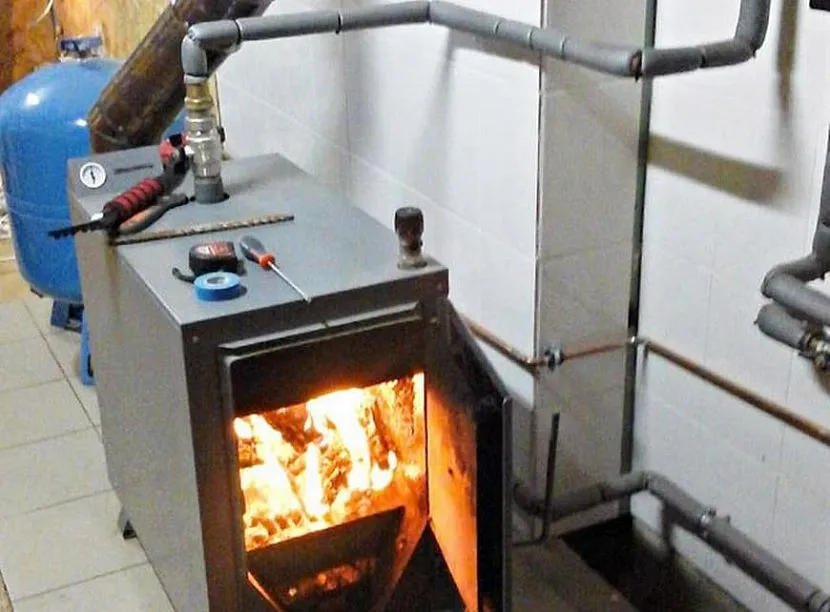

Твердотопливный котел

Запуск отопительной системы на дровах и угле производится следующим образом:

1. Убедитесь, что давление в системе составляет не менее 1 атм.

2. Откройте шибер, который блокирует доступ к дымовой трубе.

3. Положите растопочный материал на колосниковую решетку.

4. Загрузите топливо в камеру сгорания.

5. Подожгите растопочный материал. Подождите 10-15 минут, после чего закройте растопочную заслонку.

6. Когда температура в системе поднимется до нужной отметки, настройте терморегулятор таким образом, чтобы он поддерживал необходимый нагрев воздуха в помещении.

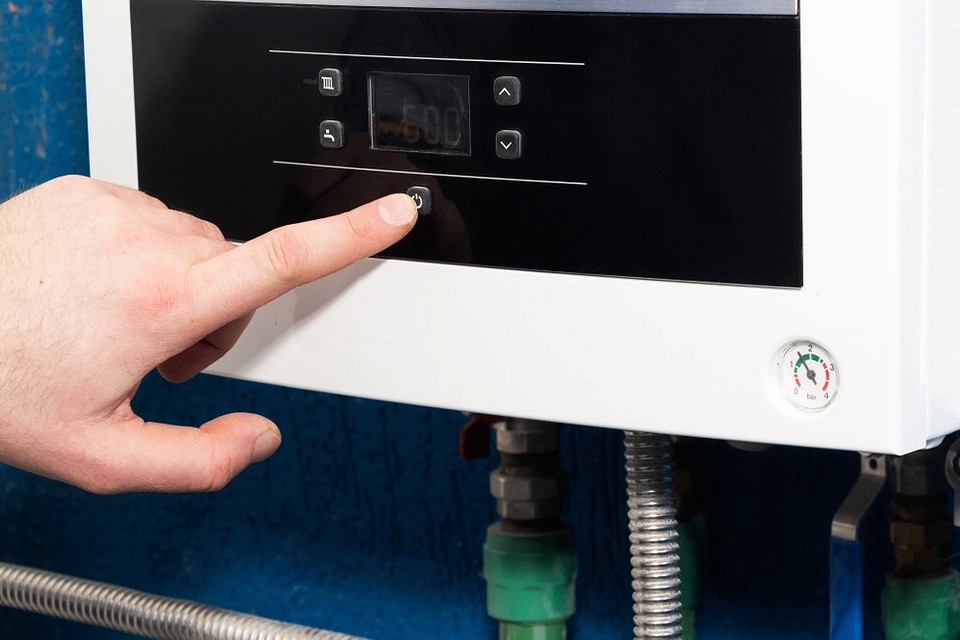

Газовый котел

Отопительное оборудование этого типа работает по другому принципу, поэтому схема его первого запуска выглядит следующим образом:

1. В первую очередь, убедитесь, что давление в системе достигло необходимо показателя. Для одних моделей это 2-2,5 атм, для других — 4 атм. Уточните эти данные в инструкции по эксплуатации.

2. Снимите лицевую крышку котла и найдите циркуляционный насос. Он представляет собой металлический цилиндр, в центре которого располагается широкий винт с прорезью под отвертку.

3. Подключите котел к сети и переведите рычаги электропитания в рабочее положение. Включится насос, и вы услышите специфический гул и бульканье — это циркулируют остатки воздуха в системе.

4. Возьмите отвертку и начните аккуратно откручивать крышку циркуляционного насоса. И открывшегося отверстия пойдет воздух — вам необходимо полностью выпустить его из системы.

5. Как только из насоса пойдет вода, закрутите крышку обратно.

6. Теперь система автоматически откроет электронный клапан подачи газа и включит электронный поджиг.

Первое время котел может издавать странные звуки — это вполне естественно. Остатки воздуха постепенно уйдут в расширительный бак, и система будет работать практически бесшумно.

Если у вас остались вопросы по первому запуску отопительного котла, обратитесь за помощью к сотрудникам компании «Теплодар

Подготовительный этап

Прежде чем запустить отопительный агрегат, необходимо провести ряд подготовительных работ, включающих:

• наполнение контура отопления;
• устранение воздушных пробок;
• дополнительная проверка исправности оборудования.

Наполняем систему

Если установлен современный газовый котел, то процесс наполнения контуров системы отопления не представляет особой сложности. Для этого используется специальный патрубок, к которому подводится подача теплоносителя. После открытия крана контуры начнут наполняться водой.

Состояния системы отопления контролируется специальными приборами – манометрами. Показания этих приборов позволяют отслеживать показатели рабочего давления в системе. После того, так манометр покажет значение давления 1,5-2,0 атмосферы, нужно будет прекратить подачу теплоносителя.

Удаляем воздух

Наличие воздушных пробок не позволяет теплоносителю свободно циркулировать в системе. Многие модели современных котлов оборудованы устройством, позволяющим автоматически выпускать воздух, попавший в систему.

Но зачастую работа таких устройств недостаточно эффективна. Поэтому специалисты рекомендуют произвести сброс воздуха из радиаторов и циркуляционного насоса. Для удаления воздушных пробок из радиаторов, последние оснащаются кранами Маевского. Чтобы устранить пробку, необходимо:

• поставить под кран любую емкость;
• открыть кран;
• стравливать воздух до того момента, когда начнет литься вода;
• закрыть кран.

Такую процедуру нужно поделать с каждым радиатором отопления.

Более сложной операцией является сброс воздуха из циркуляционного насоса, для этого необходимо:

• снять крышку с котла;
• найти, где установлен насос, выглядит он, как цилиндр с крышкой, имеющей прорезь;
• запустить котел в работу (как это сделать, будет рассказано ниже);
• при включении агрегата начнет свою работу и циркуляционный насос;
• если этот агрегат завоздушен (а так обычно бывает, если осуществляется первый запуск после заполнения системы водой), при работе он будет издавать булькающие звуки;

• при помощи отвертки нужно аккуратно начать откручивать крышку с прорезью;
• сначала из-под крышки начнет выходить воздух, а после того как польется вода, нужно закрутить крышку назад;
• если булькающие звуки не прекратились, то нужно повторить операцию;
• после того, как воздушная пробка будет ликвидирована, насос станет работать тихо, а котел перейдет в рабочий режим.

Дополнительная проверка

Прежде чем запустить агрегат, необходимо:

• убедиться, что газопровод герметичен, то есть счетчик не фиксирует расхода газа при закрытом газовом клапане на агрегате;
• проверить, срабатывает ли система автоматики, отключающая котел при возникновении аварийных ситуаций;
• проверить наличие тяги.

Если хотя бы одно из приведенных выше условий не выполняется, запуск производить нельзя.

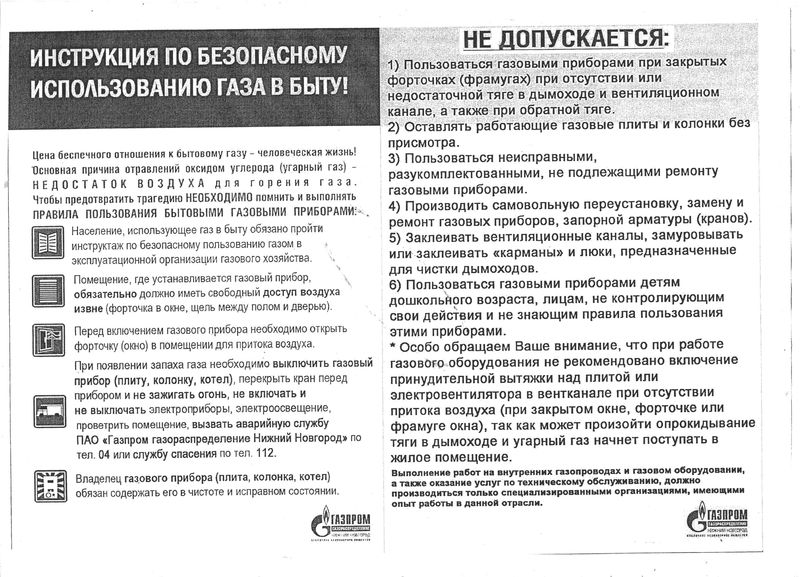

Система безопасности

Приборы, работающие на газе, нуждаются в серьезном контроле. Его обеспечивает либо человек, либо система автоматики. Последняя способна обеспечить многоступенчатую защиту, которая предотвращает опасные ситуации и повышает безопасность оборудования. Главная задача системы защиты — вовремя отключить устройство, прекратив подачу топлива.

Рассмотрим ступени защиты на примере напольного котла «Протерм Волк KSO». Эти современные аппараты имеют многоступенчатую защиту. Одна из ступеней — датчик ионизации, который контролирует пламя. Если огонь потухнет, будет подан сигнал блоку управления, он перекроет поступление топлива и предотвратит аварию.

В камере сгорания имеется датчик температуры, который следит за нагревом теплоносителя и не допускает быстрого прогорания топки. «Волки» оснащены системой КТД — контроля тяги дымохода. Она предотвращает скопление угарных газов. Если тяги нет, начинается скапливание продуктов сгорания в дымоходе, термостат нагревается. При достижении предельного значения температуры контакты термостата размыкаются — поступление топлива прекращается.

Автоматическая защита

Современные модели нагревателей насыщены электронными контрольно-измерительными приборами, генерирующими сигналы для блока управления. Автоматика, получая сигналы от датчиков, координирует работу всех узлов. Элементами, предотвращающими разного рода неполадки и проблемы, являются предохранительные клапаны, расширительные емкости, воздушные клапаны, датчики дыма и другие устройства.

Как включить газовый котел

Энергонезависимый с пъезорозжигом

Пъезорозжиг работает по принципу поджога искрой (как в зажигалках), он используется не только на энергонезависимых моделях старого образца, но и современных котлоагрегатах. Перед пуском убедитесь, что газовый вентиль открыт. Чтобы запустить газовый котел:

Обозначение элементов управления котла на примере распространенных моделей Данко. Органы управления у энергонезависимых моделей других производителей практически не отличаются.

1. Поверните механический терморегулятор против часовой стрелки до упора.
2. Зажмите и удерживайте пусковую кнопку (обычно внутри терморегулятора), затем нажмите и отпустите кнопку пъезорозжига, чтобы зажечь запальник (фитиль) газового котла. Для розжига фитиля может потребоваться несколько нажатий кнопки пъезорозжига. Пусковую кнопку удерживаем все это время и далее на протяжении 30 секунд, пока при ее отпускании горелка не будет тухнуть.
3. Поверните механический терморегулятор до нужного значения температуры. Если запуск газового котла проводится в холодном частном доме при высоких морозах, температуру необходимо прибавлять постепенно, в течение 5-10 минут, чтобы разогреть дымоход и предотвратить обратную тягу. При розжиге после кратковременного перерыва или в теплую погоду в этом нет необходимости, можно сразу выставлять комфортный уровень температуры.

Энергозависимый котлоагрегат

Энергозависимые котлы требуют подключения к электросети, оборудованы авторозжигом и многофункциональной автоматикой, поэтому их пуск гораздо проще и сводится к нажатию пары кнопок. Соответственно их расположение и порядок может незначительно отличаться. Объясним на примере наиболее распространенного настенного двухконтурного BAXI Eco Four 24f. Чтобы включить газовый котел:

1. Подключите котел к сети и убедитесь, что газовый вентиль открыт.
2. Нажмите кнопку Пуск/Остановка, чтобы включить котел и выбрать один из режимов, они находятся в последовательности Лето>Зима>Только отопление>Выключено. Соответственно, для работы только на отопление, необходимо нажать кнопку 3 раза. Летний режим подразумевает работу только на подогрев горячей воды.
3. Кнопками «+» и «-» установите желаемые значения температуры отопления и ГВС. Всю остальную работу выполняет автоматика и авторозжиг.

Напольный

Инструкция по активации прибора такая.

1. Проветрите помещение котельной, убедитесь в том, что вентиляция исправна, а в дымоотводящей трубе есть тяга.
2. Включите электропитание.
3. Откройте дверку, проверьте положение рукоятки управления. Она должна быть в позиции «выкл».
4. Откройте подачу газовой смеси.
5. Поставьте ручку управления в положение «пьезорозжиг».
6. Нажмите на ручку и удерживайте ее так 8-10 секунд. В это время газ пойдет по трубе и вытеснит воздух. Активируйте пьезорозжиг.
7. Проверьте горелку. Если она не зажглась, повторите манипуляции.

После того как удалось зажечь основную горелку, настраивают регулировки температуры нагрева.

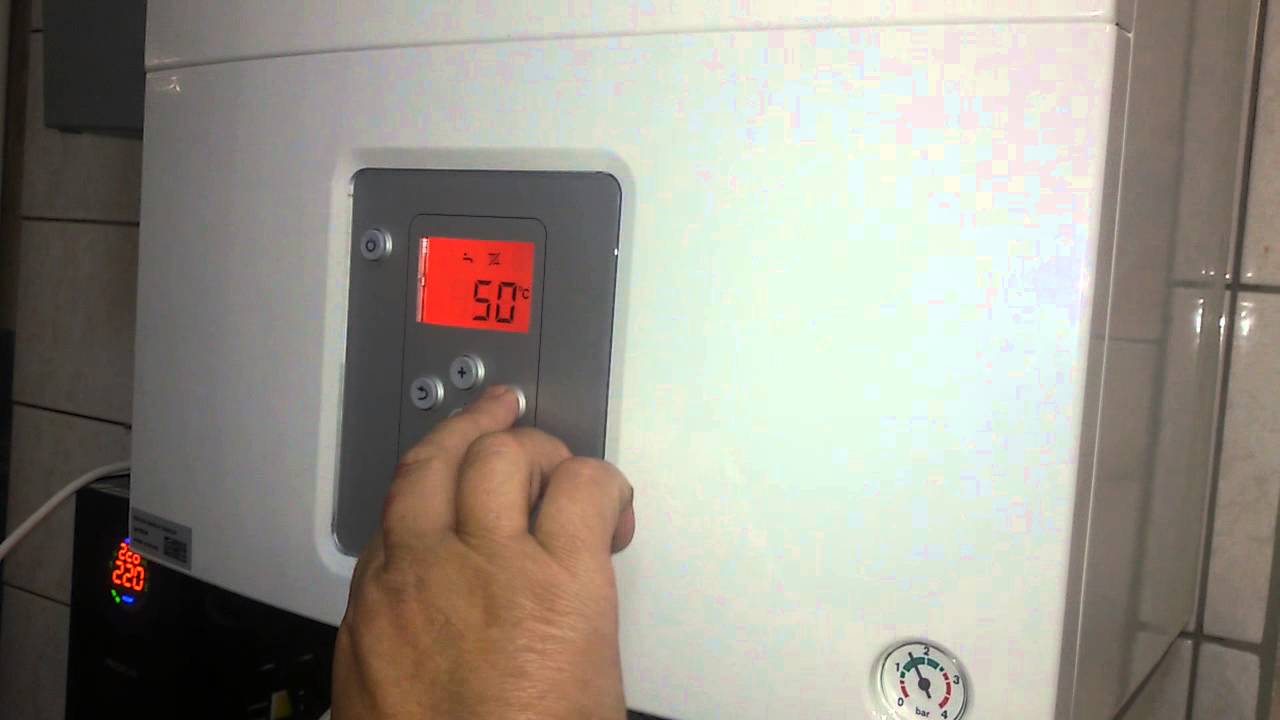

Настенный

1. Для запуска настенных моделей последовательность действий такая.
2. Проверьте наличие тяги, убедитесь, что вентиляция в помещении нормально работает.
3. Подключите котел к электросети.
4. Откройте подачу газовой смеси.
5. Нажмите кнопку запуска.
6. Настройте рабочий диапазон температур. Как сделать это правильно, уточните в техдокументации приобретенной модели.

Работа в автоматическом режиме характеризуется самостоятельным запуском горелки при необходимости подогрева теплоносителя. У двухконтурных разновидностей горелка автоматически запускается при включении крана горячей воды.
