Как установить встраиваемую вытяжку в шкаф: размеры для монтажа

Какой воздуховод для кухонной вытяжки лучше

Правильная установка вытяжки на кухне невозможно без воздуховода, по которому отводятся загрязненные воздушные массы. В рассматриваем случае применяют 2 типа решений:

1. Пластиковые (ПВХ) каналы – прочные, лёгкие и бесшумные каналы прямоугольного и круглого сечения. Внутренняя поверхность всегда гладкая, благодаря чему сопротивление воздуху при его движении практически отсутствует.
2. Гофрированные (алюминиевые) воздуховоды – простой и гибкий материал. С его помощью установка вытяжки на кухне своими руками упрощается в разы. С задачей справится даже неопытный мастер. Данный тип воздуховодов характеризуется гибкостью и лёгкостью. При работе бытового агрегата не возникают вибрации, как в случае с пластиковыми изделиями.

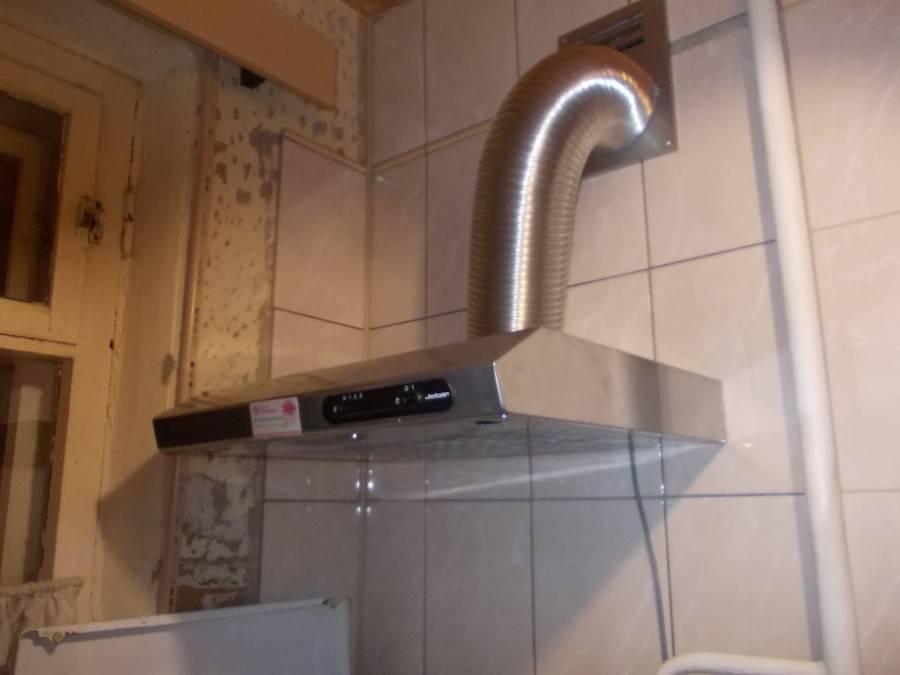

Вытяжка, соединенная с вентиляционной системой по гофрированному воздуховоду

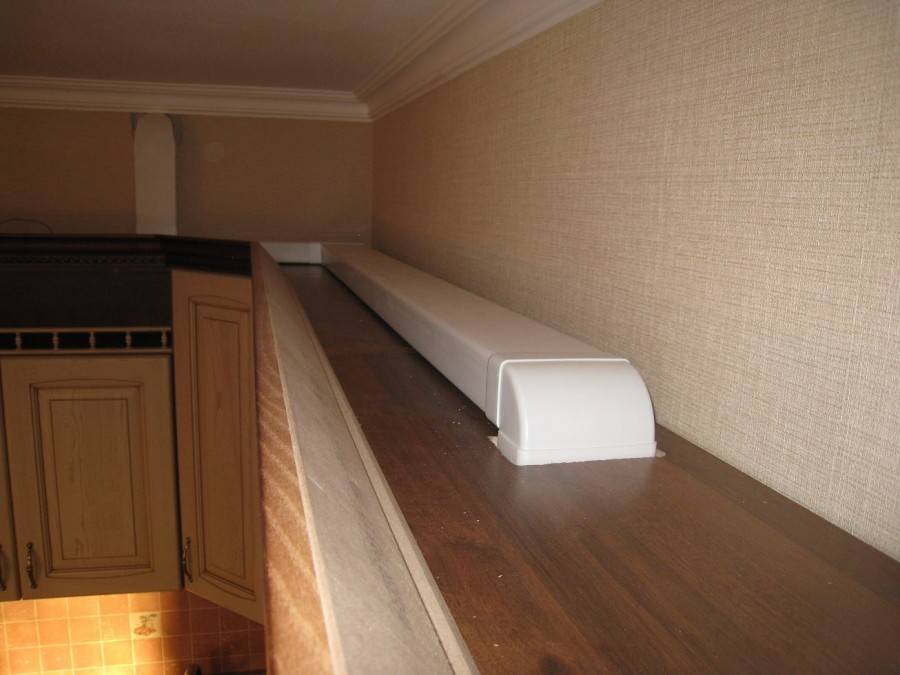

Большинству хозяев придется решить вопрос декорирования воздуховода, чтобы он максимально сочетался с интерьером помещения. Для этого оборудуют специальные коробы или ниши.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

На какой высоте от плиты следует устанавливать?

Это будет зависеть от модели вытяжки, которую выбрали.

К каждой из них есть инструкция, в которой написано, на каком расстоянии монтировать устройство.

Обычно устанавливают вытяжку между 65 и 90 сантиметрами от плиты.

Нижний порог превышать категорически не рекомендуется, так как может начать плавиться сама вытяжка, или отдельные её детали.

Верхний порог можно оптимизировать под ваш рост, а точнее, под рост хозяйки, которая будет готовить.

Рассмотрим, как производить установку вытяжного устройства, в зависимости от выбранного варианта.

ВАЖНО! Для электрической плиты порог ещё ниже, 65–70 сантиметров, а для газовых плит выше ― 75–90 сантиметров.

Особенности эксплуатации

Правила эксплуатации как полновстроенной, так и козырьковой, выдвижной вытяжки мало чем отличаются от использования любой другой бытовой техники

Важно избегать перегревания оборудования (для этого правильно его установить), попадания воды, вовремя протирать от пыли и других загрязнений, не ронять, не ударять, избегать перекручивания провода или его соприкосновения с горячими поверхностями

Касательно вытяжки, которая встроена в шкаф, следует соблюдать еще и такие правила:

• жировой фильтр защищает внутреннюю систему конструкции, задерживая на себе капельки жира и брызги готовящейся еды. От его чистоты зависит производительность вытяжки. Поэтому необходимо регулярно по мере загрязнения снимать его и промывать с моющим средством. Он легко снимается и ставится обратно;
• угольный фильтр рециркуляционной вытяжки – один из важнейших ее элементов. Со временем он теряет свои очистительные способности. Поэтому необходимо не реже чем раз в полгода заменять его на новый. Существуют угольные фильтры разных марок;
• необходимо следить за тем, чтобы выдвижная панель легко выдвигалась и задвигалась обратно. Для этого ее также необходимо регулярно очищать от пыли, грязи и частичек жира;
• если вытяжка с сенсорным управлением, то на кухне она особенно подвержена загрязнению. На ней остаются отпечатки пальцев, брызги еды, на все это налипает пыль. От ее чистоты зависит легкость эксплуатации устройства, а сильная степень загрязнения способна привести к поломке. Поэтому необходимо особенно тщательно следить за чистотой сенсорной панели, протирая ее специальными влажными салфетками;
• кнопочная система управления также может пострадать от частичек жира и кухонных испарений. Забиваясь между кнопками, грязь способна ухудшить их работу. Поэтому за чистотой панели управления необходимо так же тщательно следить, как за жировым фильтром.

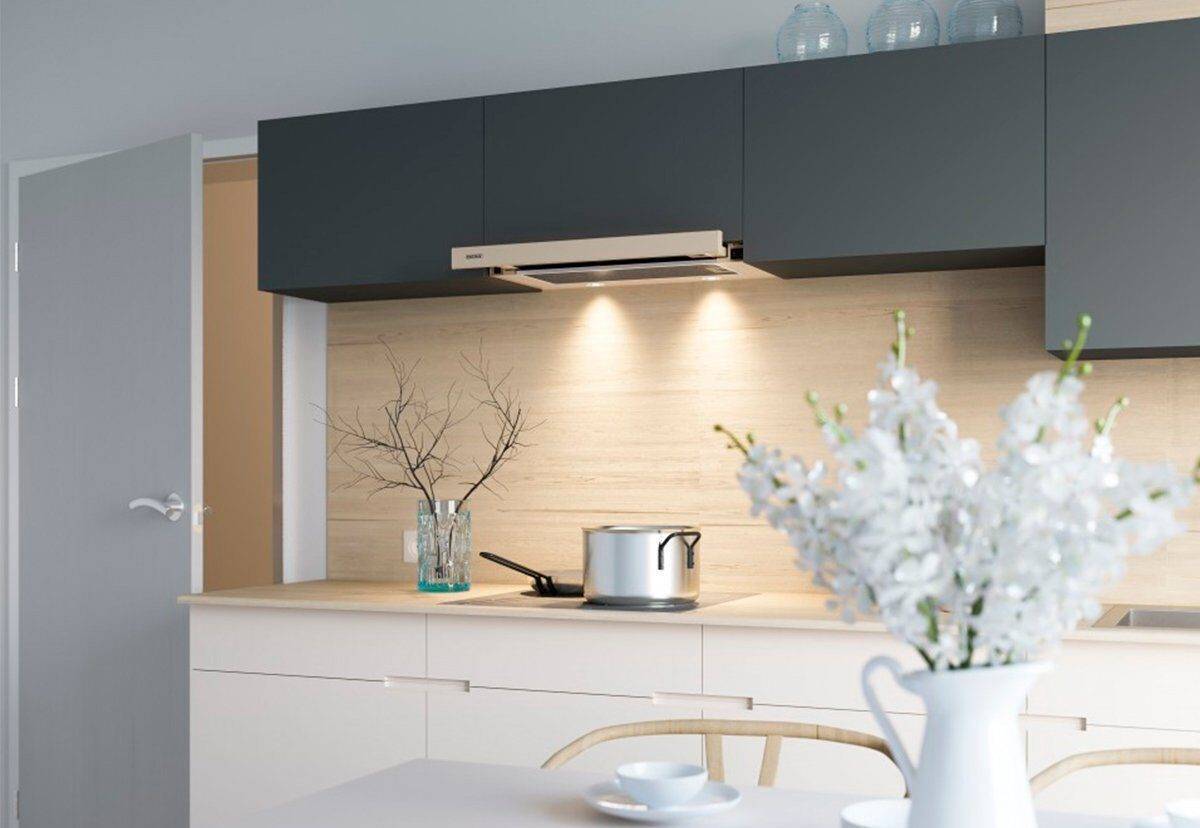

Как правильно установить встраиваемую вытяжку

Итак, такие модели устанавливаются в навесные шкафы без дна. Размер встраиваемой техники и шкафа должен совпадать. Необходимо заранее позаботиться о вентканалах ведущих в вентшахту, по ним воздух, выводимый воздухоочистителем, отправляется на улицу.

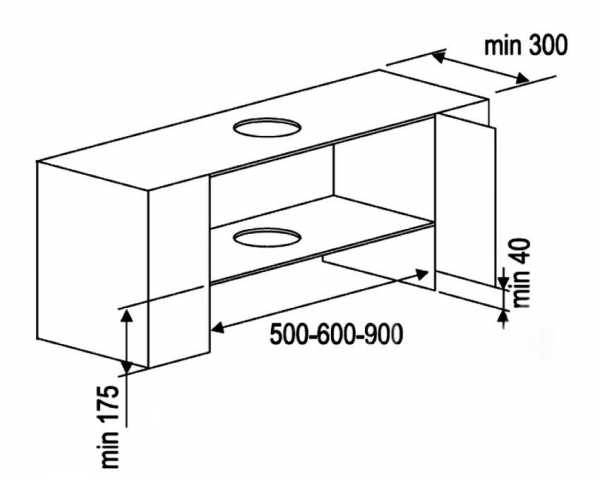

Схема монтажа встраиваемой вытяжки

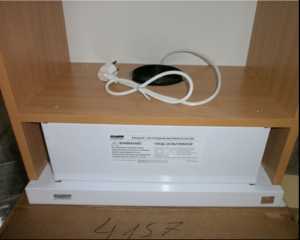

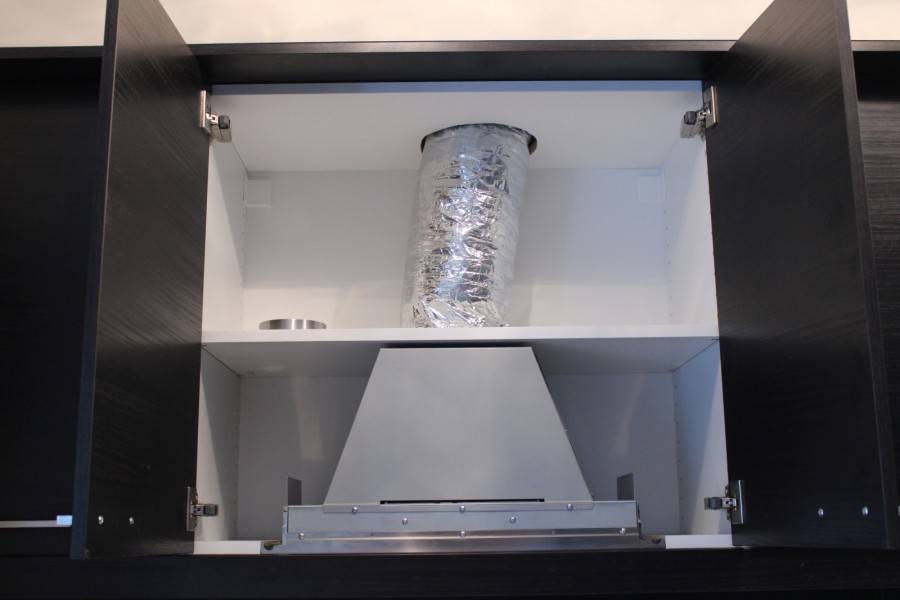

Корпус встраиваемого воздухоочистителя монтируется прямо в подвесном шкафу кухонного гарнитура или на настенном кронштейне. Но монтаж стоит начать с заземления. Розетка должна располагаться на безопасном расстоянии от плиты и мойки.

Необходимо примерить воздухоочистительное устройство к стене и к шкафу, сделав при этом разметку. В шкафу с помощью лобзика вырезается дно. Через него будет легко вставить вытяжку. В верхней части делается отверстие, через которое будет проходить воздуховод. Диаметры трубы и отверстия должны совпадать.

Набор инструментов для самостоятельного монтажа

Вытяжные шкафы конструируются собственноручно по представленному выше руководству. Выполнение операции требует присутствия набора этих инструментов:

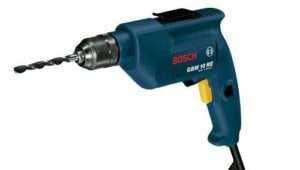

Дрель.

Вытяжка этого типа должна быть закреплена шурупами. Шкаф под вытяжку должен совпадать с ее размерами. Это требуется для верного монтажа, правильной работы установки. Циркуляционные, встраиваемые вытяжные системы имеют одинаковую продуктивность работы. Ни обеспечивают оборот воздуха при готовке, убирая запахи. Пары выводятся моментально. Большие частицы жира, пыли остаются на фильтре.

Менять эту подкладку придется 1-3 раза в год. Расчёт размера места монтажа системы должен быть исполнен точно. Встроенная конструкция, не имеющая воздуховода не требует дополнительных мер монтажа. Система прикрепляется к шкафу, стоит дороже конструкции с воздуховодом. Конструкция, встроенная внутрь кухонной мебели незаметна, так как отлично вписывается в общий стиль кухни и при этом не теряет своей функциональности.

Систему после использования, если она не регулируется автоматически, не нужно выключать. Пусть она работает еще 10 минут, тогда все лишние запахи устраняется в полном объеме. Шкаф скрывает эстетически непривлекательные элементы конструкции, оставаясь при этом функциональной единицей кухонного пространства.

Купить вытяжку в магазинах бытовой техники с гарантией 3 лет современный потребитель имеет возможность 7 дней на неделе. Вытяжная, встроенная конструкция стоит в 2 раза дороже обычной всегда, продуктивность ее сравнивается с профессиональными моделями. Монтировать самостоятельно стоит по инструкции, если не удается, человеку лучше обратится за помощью к  мастеру.

Рекомендуем к просмотру подробные обзоры аппаратов

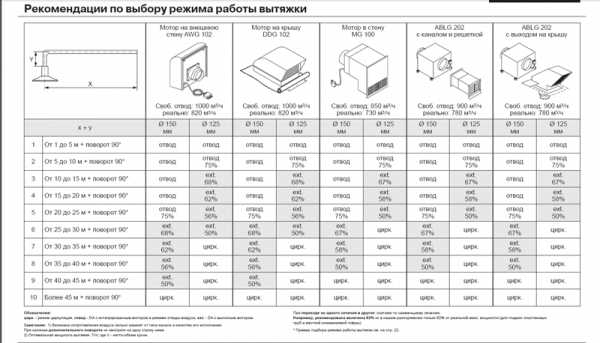

Уровень шума и производительность вытяжки – от чего это зависит?

Самое главное – это эффективность, то есть количество воздуха, которое может очистить вытяжка. Она рассчитывается в кубических метрах в час (м3 / ч). Правильно подобранное оборудование способно фильтровать воздух в помещении не менее шести раз в час. Поэтому, прежде чем выбирать модель, вам нужно рассчитать кубатуру комнаты (площадь x высота).

В кухне, соединенной с гостиной, вы также добавляете площадь гостиной к кубатуре. Например, на кухне объемом 25 м3 оптимальная производительность на начальной мощности будет 150 м3 / час, на средней – 225 м3 / час, а на максимуме – 300 м3 / час.

Второе: объем. Гул и неприятные звуки оборудования могут эффективно препятствовать приготовлению пищи, а иногда даже заглушать разговор на кухне. К счастью, допустимый уровень шума вытяжки рассчитан – на средней мощности он не должен превышать 50 дБ. И, наконец, освещение. Лучше всего выбирать модель со светодиодами – они прослужат вам дольше и также потребляют меньше электроэнергии.

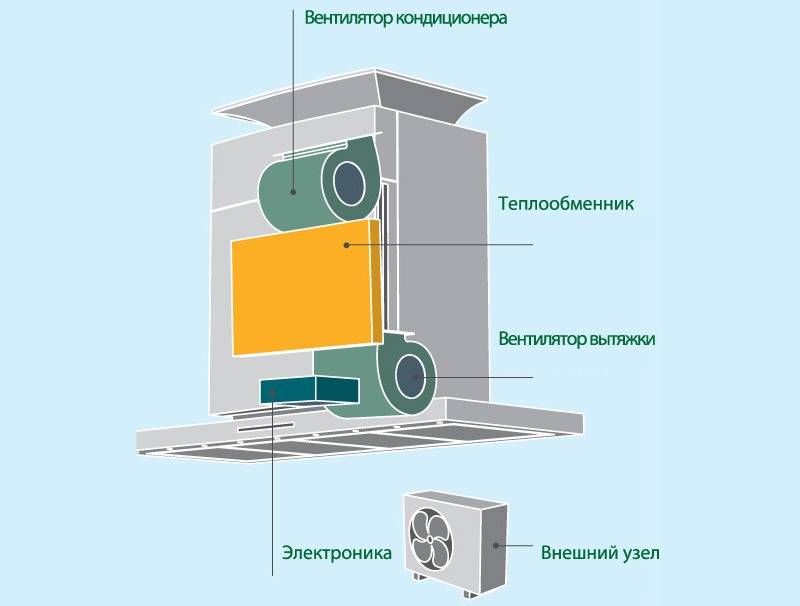

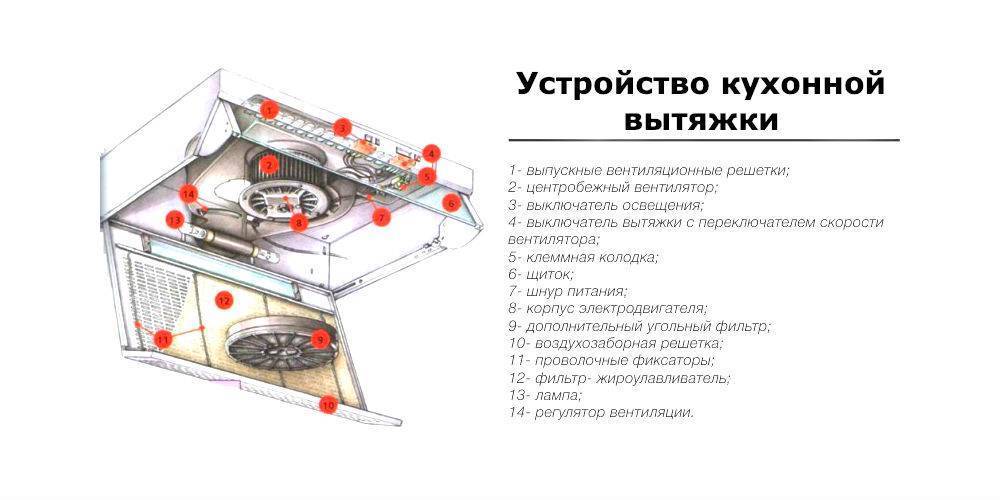

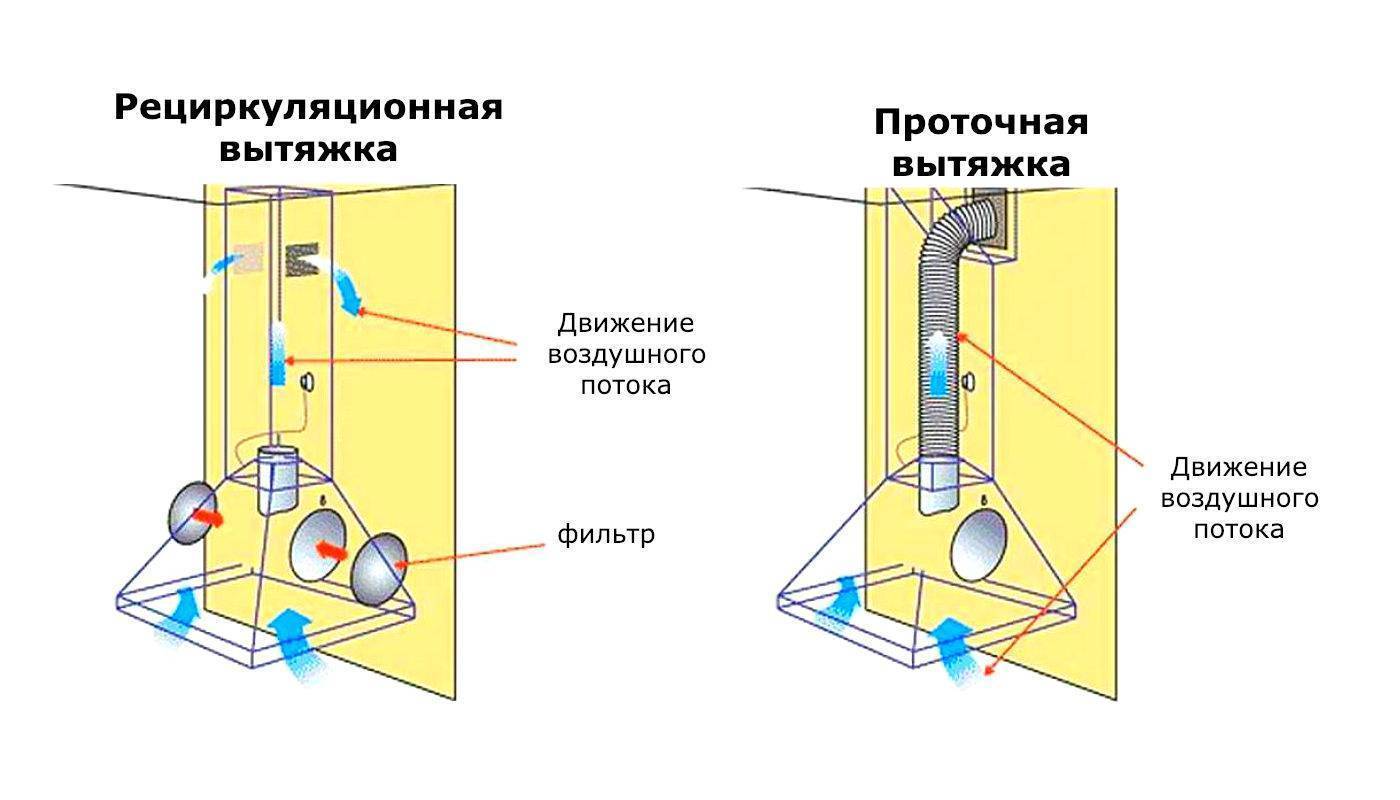

Устройство вытяжной техники

Прежде, чем встроить вытяжку в кухонный гарнитур, логично будет разобраться в ее устройстве. В основу положен центробежный вентилятор, который приводится в действие посредством клеммы колодки и переключателя скоростей.

Следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели.

Приводимый в движение двигатель от переменной бытовой сети создает усилие на поглощение не менее 112 л воздуха/минуту. Данная цифра увеличивается по факту удаления фильтра-жироулавливателя, но такая манипуляция не является рекомендуемой.

Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

К остальным элементам устройства вытяжной техники стоит отнести такие:

• вентиляционные решетки выпускного канала;
• выключатель освещения;
• щиток;
• шнур питания;
• внешний корпус электродвигателя;
• проволочные фиксаторы;
• лампу подсветки;
• регулятор активной, пассивной вентиляции.

Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских.

Таким образом, большая часть вопросов относительно того как встроить вытяжку в шкаф своими руками, ставится решенными. Остается следовать некоторым правилам размещения и сборки отводящей магистрали.

Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места.

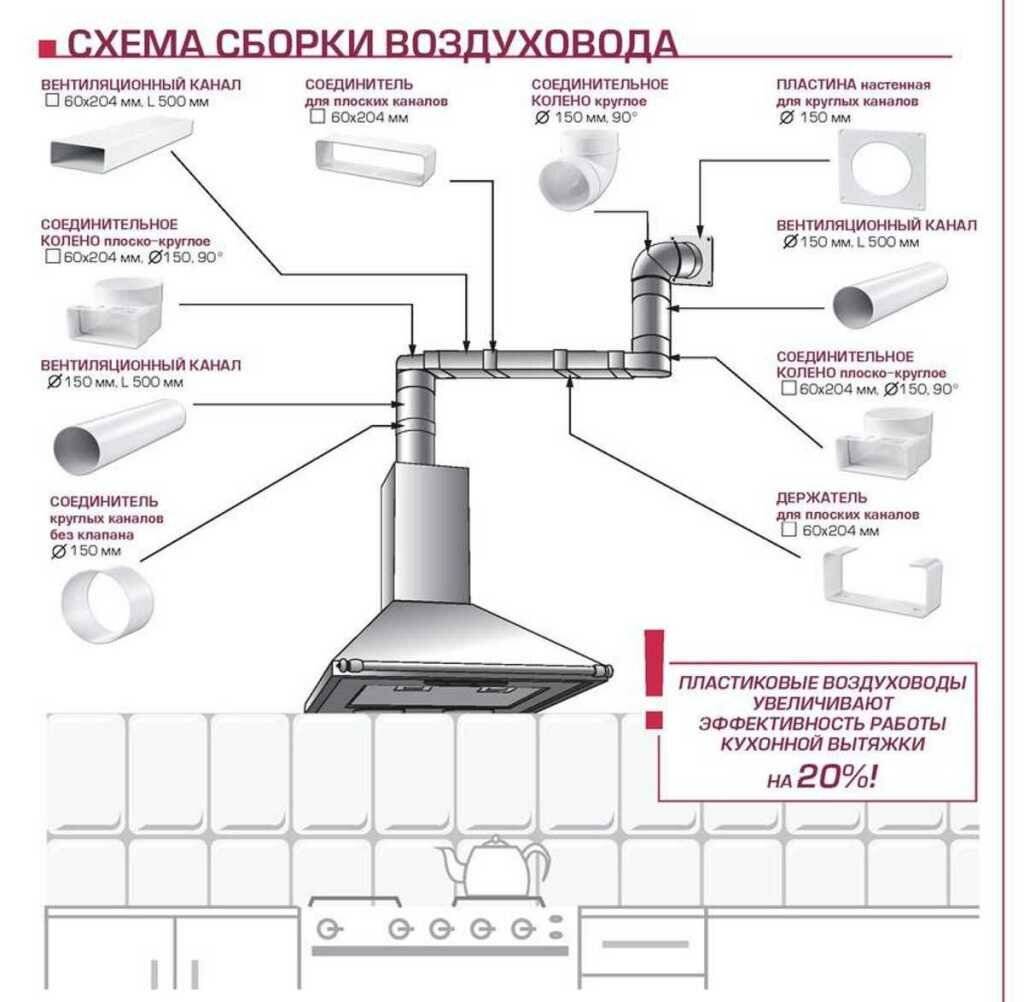

Полная сборка отводящего канала состоит из следующих элементов:

• вентиляционный канал;
• соединители для плоских каналов;
• круглое соединительное колено;
• настенная пластина для круглых каналов;
• соединительное колено плоскокруглое;
• соединитель круглых каналов без клапана;
• держатель для плоских каналов.

Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера.

5 Дополнительные возможности встраиваемых систем

Вытяжной шкаф выполняет функции жироуловителя, устранителя пара, запахов. Он является красивым предметом интерьера.

Дополнительные параметры управления дорогих моделей:

• регуляция уровня яркости встроенной подсветки;
• задание голосовых команд системе;
• автоматическая смена рабочих режимов – зависит от интенсивности использования варочной поверхности;
• настройка времени включения, выключения вентилирующей системы, используя режим таймера;
• присутствие датчиков, реагирующих на уровень загрязнения фильтрационных компонентов;
• установка двух фильтрационных элементов – выполнение грубой, тонкой чистки одновременно.

Хороша ли вытяжка этого типа – ответ да, при условии грамотного подбора и монтажа.

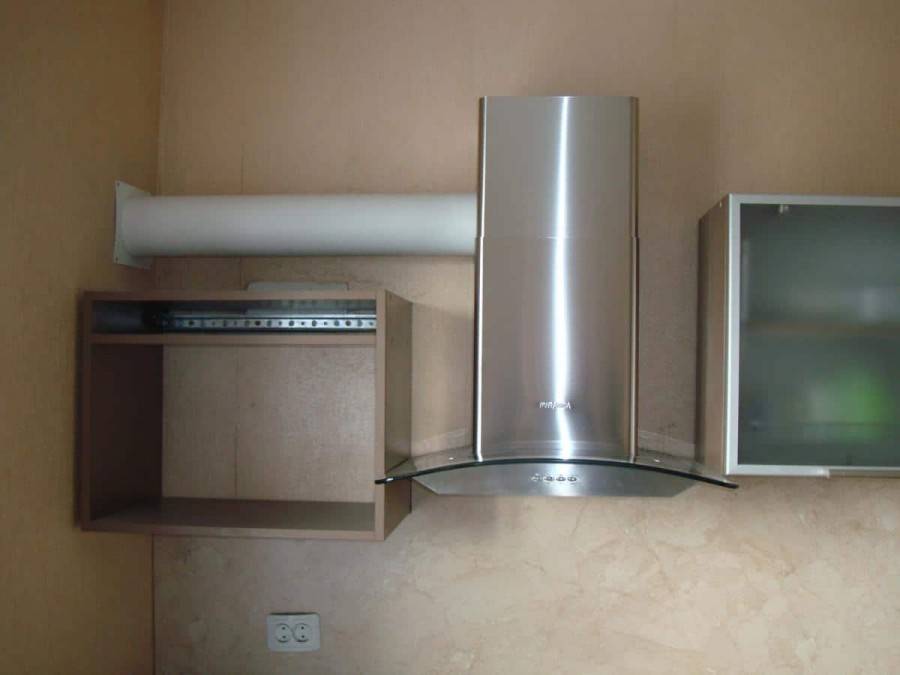

Как правильно подключить кухонную вытяжку к вентиляции?

В каждом доме есть система естественной вентиляции, куда можно подключить кухонную вытяжку. В ванной и на кухне стоят специальные, зарешеченные отдушины, они и ведут в вентиляционную шахту.

Техника подключение несложная, достаточно купить специальный щиток, он крепится на месте решётки отдушины, и уже имеет отверстие для крепления трубы.

Все просто, но есть «подводные камни». Старые многоэтажки не были рассчитаны на установку жильцами вытяжных устройств. Поэтому индивидуальные вентиляционные каналы также не предусмотрены, так как имеет место один канал ― коллективный.

В таком случае если жильцы подключают к нему вытяжные устройства, изменяется давление воздуха в системе вентиляции.

В результате либо воздух, насыщенный ароматами готовки, будет затягиваться в вентиляционные отверстия соседей, либо, если каждый поставит себе вытяжку и обратный клапан, устройства начнут соревнования по мощности.

Вариантов решения может быть несколько. Радикальное решение ― поменять квартиру на жильё в новостройке, где предусмотрены индивидуальные вентиляционные каналы.

Другим вариантом может стать вызов мастера – вентиляционщика, он на месте оценит состояние системы вентиляции, посоветует какую модель (более или менее мощную) можно установить без риска для соседей, если нужно, прочистит воздуховоды вентиляционной шахты.

Хорошим решением станет покупка рециркуляционой вытяжки либо создание индивидуальной системы вентиляции, что подразумевает наличие вентиляционного отверстия или окна, ведущего на улицу.

Если готового решения архитектура здания не предлагает, воспользуйтесь перфоратором. Просчитайте ход воздуховода на вашей кухне и определите оптимальное место. Готовое вентиляционное окно заделываем решетчатым щитком и выводим в него гофру.

Подготовка к установке встроенной вытяжки

Если высота больше, то нужно обратить внимание на модели с большей мощностью

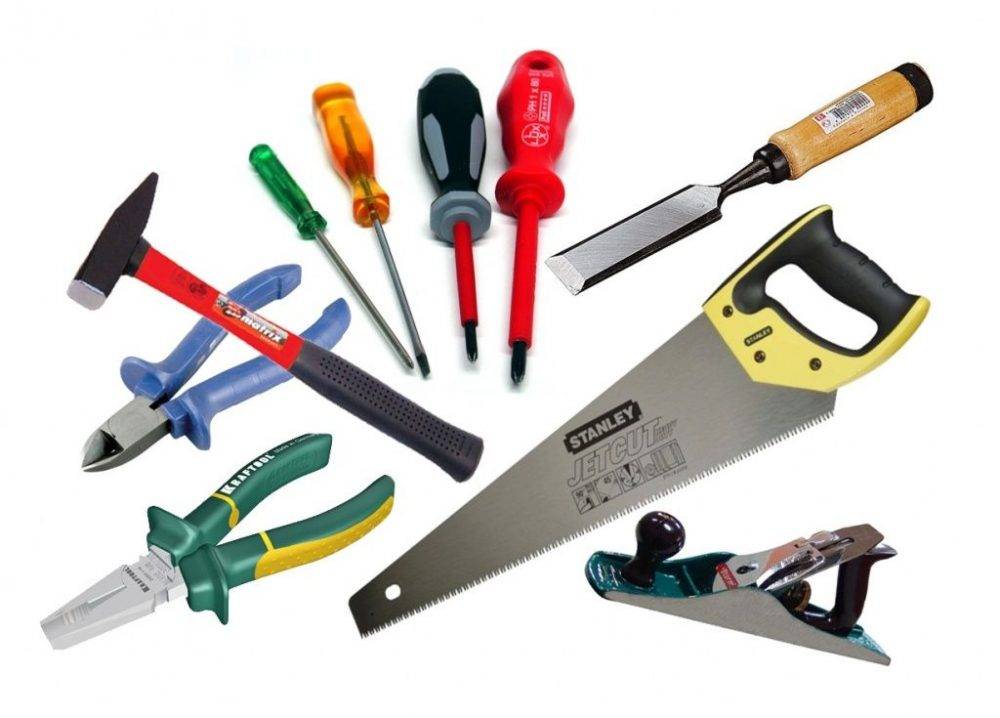

Материалы и инструменты понадобятся для самостоятельной установки

Чтобы установить встраиваемую технику, понадобятся такие инструменты:

• дрель;
• длинное сверло;
• уровень;
• рулетка;

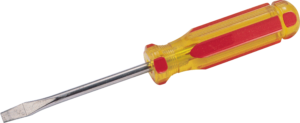

• отвертка;
  молоток;
• пилка для ламината или электролобзик;
• воздуховод;
• вентиляционная решетка;
• обратный клапан для воздуховода.

А также комплект саморезов, дюбелей, крепежных шурупов.

Каким должен быть шкаф для встраивания

Если шкаф слишком низкий, то его придется укоротить. Если шкаф висит достаточно высоко, то вытяжку можно монтировать или внутри него, или под шкафом. А закрепить к стене независимо от мебели.

При монтаже телескопической вытяжки важно проверить, чтобы дверцы шкафа не мешали ее выдвиганию

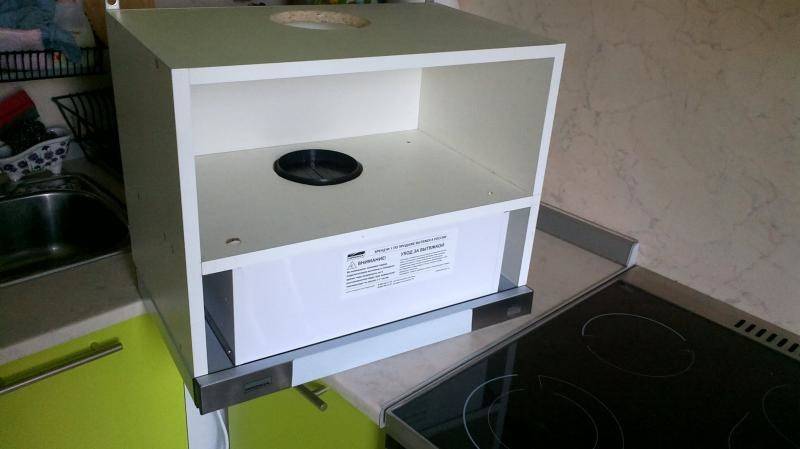

Как подготовить шкаф к встраиванию

Если вытяжка устанавливается в шкафе, его нужно подготовить. Для подготовки подвесного шкафчика к установке вытяжки, нужно выполнить следующие действия.

• Вынуть из него дно.
• Измерить расстояние до ближайшей полочки.
• Если полочка препятствует размещению вытяжки, то ее нужно перенести.
• Вырезать в полках и верхней поверхности отверстие для вытяжной трубы необходимой формы и размера.
• Подготовить выход для шнура питания на задней стенке.

Чтобы обработать края выреза для воздуховода, можно использовать пластиковый мебельный профиль. Его нужно посадить на клей, можно временно зафиксировать скотчем. После того как сквозь отверстие пройдет воздуховод, профиль уже не выпадет.

Фасад или дверцы шкафа устанавливаются после того, как вытяжка полностью подключена.

Пошаговая инструкция изготовления и установки вытяжки

Процесс работы удобно разделить на следующие друг за другом 7 этапов:

Подготавливаем необходимое оборудование и материалы. Всего, что не хватает – докупаем в строительном магазине.

Наносим разметку. Нужны тщательные замеры, чтобы не испортить понапрасну внешний вид кухни. Помним, что обустраиваем не только вытяжку, а и воздухопровод. Возможно, придется соорудить из гипсокартона короб, чтобы его спрятать, чтобы помещение после всех погромов приобрело эстетический вид.

Используем оцинкованные металлоконструкции в виде трубы для изготовления каркаса воздухопровода. Закрепляем его анкерами.

Монтируем короб из гипсокартона или как-то иначе облагораживаем непрезентабельный вид оцинкованных труб.

После всех черновых работ формируем корпус нашего агрегата. Используем металлический профиль, из которого вырезаются все необходимые детали. Собираем купол вытяжки.

При помощи гофрированной трубы подсоединяем воздуховод к исправной вентиляционной системе. При необходимости, ставим электродвигатель с вентилятором. Для понижения шума, воздухоносную трубу звукоизолируем.

Производим окончательную отделку вытяжки, обшиваем ее корпус гипсокартоном или фанерой, шпаклюем.

Таким образом, получен ответ на вопрос – “Как своими руками можно сделать, установить неплохую вытяжку?”

При этом важно, чтобы вентиляция дома хорошо функционировала, у нее была хорошая тяга

Иначе придется использовать более дорогой вариант – размещать в корпусе самодельной вытяжки двигатель, что комфорта в плане шума, когда он будет работать, не прибавит. В любом случае, работающий агрегат порадует отсутствием лишних запахов, внесет определенную долю комфорта в повседневную жизнь.

Как это сделать?

При установке и подключении встроенной вытяжки в шкаф можно заказать готовую конструкцию, которая не имеет дна, или же сделать шкафчик из имеющегося самостоятельно.

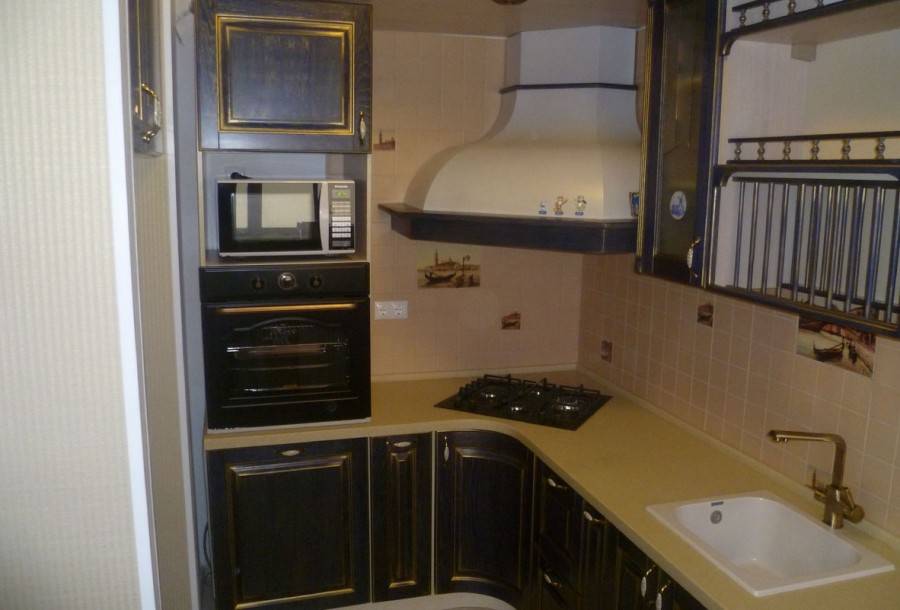

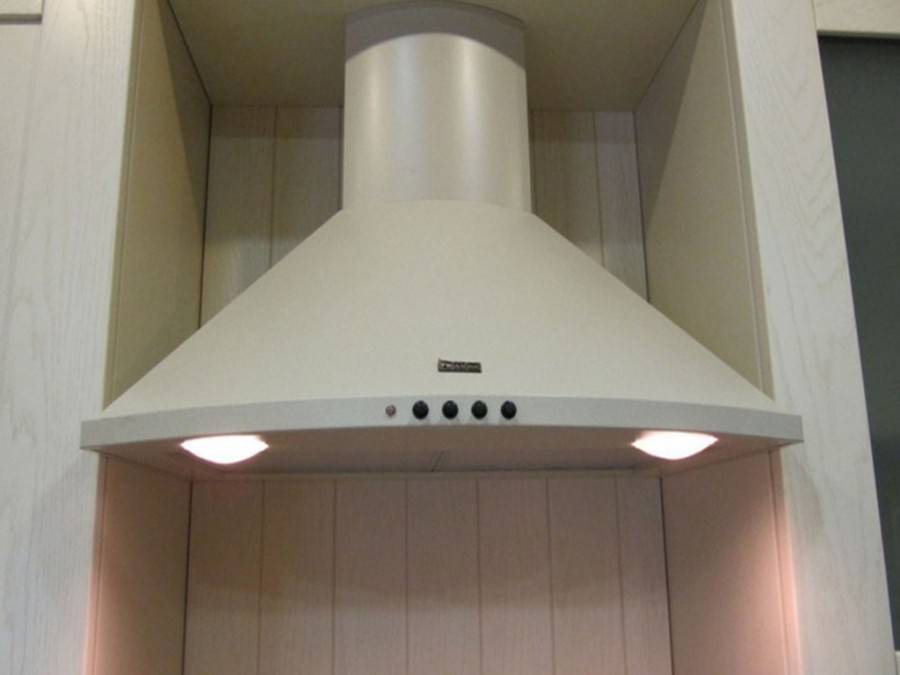

Рассмотрим фото вытяжек с имеющимися шкафами.

Если вы решили выбрать второй вариант, разбирать конструкцию не нужно.

1. Удалите дно и сделайте специальные отверстия для воздуховода. Производя это действие стоит делать так, чтобы корпус плотно прилегал к передней стене.  Делайте отверстия только после того, как наметили маркером.
2. Чтобы закрепить полку к боковине, надо использовать специальные крепежные уголки из пластика. Крепим 4 устройства к полке, отмечаем ее расположение и только поле этого закрепляем со всех сторон.
3. Делаем небольшие отверстия для шнура.
4. Соединяем все части между собой. Подвижная сторона должна встраиваться, непосредственно, над плитой, чтобы фильтр, который находится в этой части, работал максимально эффективно.
5. И последним, заключительным этапом, является установка вытяжного устройства вентиляции. Она ставится в верхнюю часть, именно в то отверстие, которое мы готовили заранее. Все стыки смазываем клеем или герметиком и применяя хомуты, закрепляем наш воздуховод.

Габариты изделия

Встроенная вытяжка — типовое изделие с разными габаритами и соответствующими параметрами. При определении размеров на первый план выходит ширина устройства — стандарт, который задается производителем. Так, у компактных встраиваемых моделей этот параметр равен 50 см. Обычно данному размеру соответствуют выдвижные, телескопические и прочие вытяжки с рециркуляционной системой очистки воздуха, обладающие относительно небольшими габаритами и невысокой производительностью.

Полноформатные вытяжки имеют ширину 60 см. К этой категории относится большинство купольных моделей, подключаемых к вентиляции. Подобные устройства обладают наиболее высокими показателями производительности, подходят для просторных кухонь.

При выборе модели необходимого размера следует обращать внимание на габаритные характеристики шкафа для вытяжки. Он должен соответствовать выбранной технике по ширине, длине и высоте

Кроме этого, такое требование актуально для купольных вытяжек. Подобные системы комплектуются жесткими или гибкими элементами воздуховодов для подключения к вентиляции, которые также занимают достаточно много места. Шкаф под вытяжку шириной 60 см должен обеспечивать свободное размещение элементов системы удаления воздуха без их пережатия или блокировки.

Что это такое

Встроенная вытяжка для кухни собирает гарь, копоть, пыль, кухонные ароматы, испарения, не давая им проникнуть в квартиру или дом. Стены, окна, двери и мебель будут чистыми. Это так называемая принудительная вентиляция.

Устройство улавливает грязный, закопченный воздух, пропускает его сквозь фильтр. Очищенный воздух возвращается либо посылается в вентиляционную шахту. Жировой фильтр изготавливается из металла, а дополнительные комплектующие являются угольными. Поэтому они отлично сорбируют все загрязнения и неприятные запахи.

Фильтры расположены в корпусе. Впереди находится панель управления, которая бывает электронной, механической или слайдерной.

Вытяжку устанавливают внутри шкафа, нависающего над варочной поверхностью. Иногда её устанавливают в столешницу. Лучше подбирать под цвет кухонной гарнитуры. Устройство скрыто от посторонних глаз, дизайн помещения улучшается, оно становится более завершённым и эстетичным.

Основные советы касательно подбора

Вытяжка встраиваемая в шкаф стоит в два раза дороже привычной кухонной конструкции. Определяется это ее строением, качеством, приспособленностью для монтажа.

В раскрытом виде

Чтобы на кухне система стала полезной, ее подбор выполняется за этим принципом:

• сделать точные замеры верхнего шкафа, варочной поверхности;
• найти в магазине подходящую по параметрам систему, приобрести ее;
• если нельзя выполнить подбор касательно размера, следует заказать шкафчик под вытяжную систему, смонтировать его, установить конструкцию;
• элементы системы, перед монтажом внутрь шкафа, сделать единым целым;
• есть размеры вытяжных конструкций 45-90 сантиметров;
• если потребителю нужна бесшумная работа, ему не подойдет гофрированная труба.

Когда куплена именно гофрированная труба, для уменьшения шумности системы, этот элемент конструкции полностью разравнивается. Делается это за счет растягивания. Удобство такого приспособления именно в его гибкости, устойчивости. При этом дополнительная экономия присутствует для монтажа, т.к. не покупаются дополнительные приспособления-колени.

Шкаф под вытяжкой всегда крепится прочными саморезами. Дополнительно конструкция присоединяется болтами к прилегающей стене. Это не позволяет кухонному шкафу упасть. Воздуховоды практично подбирать прямоугольные, соединяя трубы коленями. Эти дополнения являются прочными, стандартными для 80% вытяжных систем. Варочная панель должна располагаться под вытяжной конструкцией – последняя немного шире плиты.

Преимущества встраиваемых вытяжек

Встраиваемые вытяжки практически незаметны в общем интерьерном решении кухни

Чтобы способствовать максимальной эффективности работы встраиваемой вытяжки необходимо ее размещать прямо над варочной поверхностью или над духовкой, если она стоит отдельно. Отвод воздуха будет осуществляться быстрее.

Встроенные устройства по выводу загрязненного воздуха из кухни имеют преимущества с точки зрения декоративного решения. Их практически не видно. Визуально определяется только втягивающая поверхность. Тогда как островные и купольные вытяжки сложно не заметить в общем интерьере кухни.

Установка прибора

При некоторых навыках вытяжку можно установить самому. Но лучше пригласить специалиста. Вначале измеряют размеры. Затем снимают мерки со шкафчика. Если он таких же габаритов, устройство монтируют в нём. Когда вытяжка больше, чем шкафчик, её устанавливают при помощи короба. Установка встраиваемой вытяжки процесс не слишком сложный, но трудоёмкий.

В мебели вырезается отверстие нужной величины. Сверху шкафчик подвергается изменениям под нужную форму. Необходимо проделать отверстие для воздуховода, который должен соединить выходное отверстие аппарата, выйти к вентиляционному окошку в стене.

Задняя часть вытяжки монтируется к стене, для чего нужно сделать ещё один вырез в шкафу. Поскольку должна быть некоторая подвижность, прибор сцепляют хомутом. Необходимо оставить панель подвижной. При очистке, все детали придётся откреплять.

Виды вытяжных модулей

Воздухоочистительные модули различают по форме и способу крепления. Это купольные, настенные, островные и полновстраиваемые вытяжки.

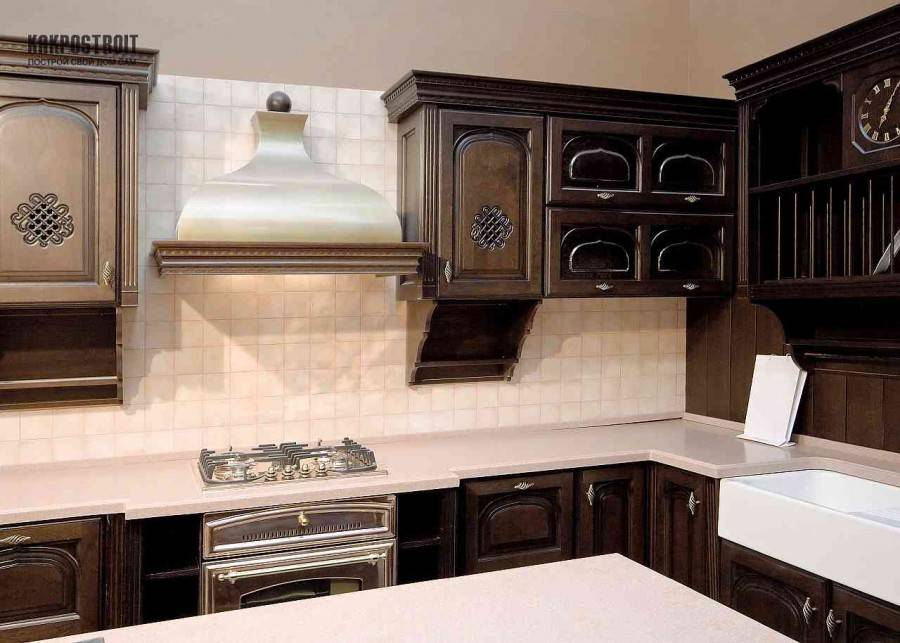

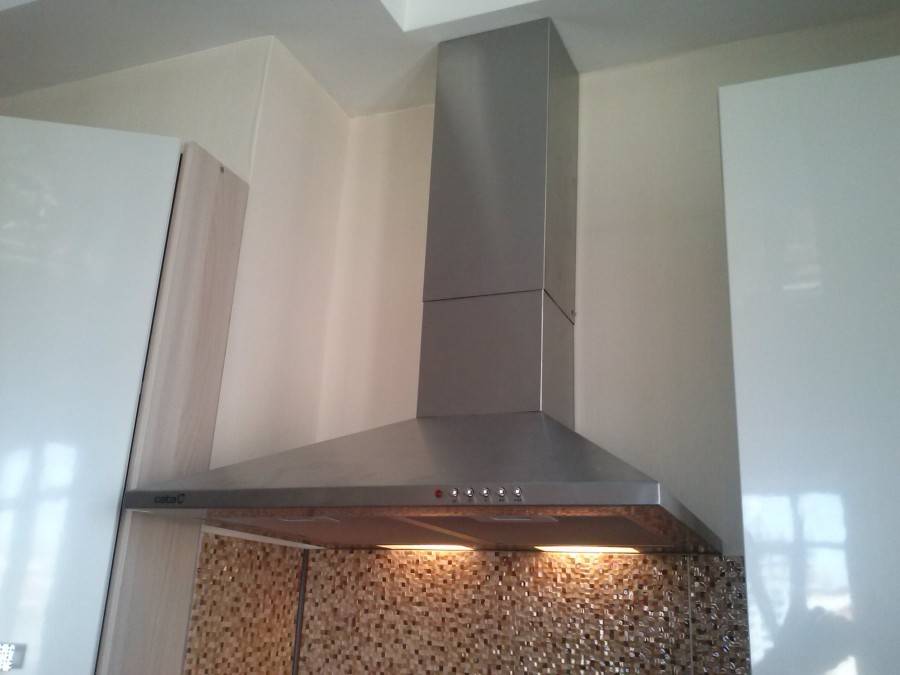

Купольные

Устройства купольного вида представляют собой отдельную от кухонного гарнитура шатровую конструкцию, которая нависает над печью. Проём купола может намного превышать площадь варочной панели. Такие вытяжки целесообразно устанавливать в кухнях большой площади, квартирах-студиях или в помещениях, совмещающих оборудование для готовки пищи и столовый набор мебели. По форме они напоминают усечённую пирамиду или полусферу, плавно переходящую вверху в воздуховод.

Купольный модуль Ikea

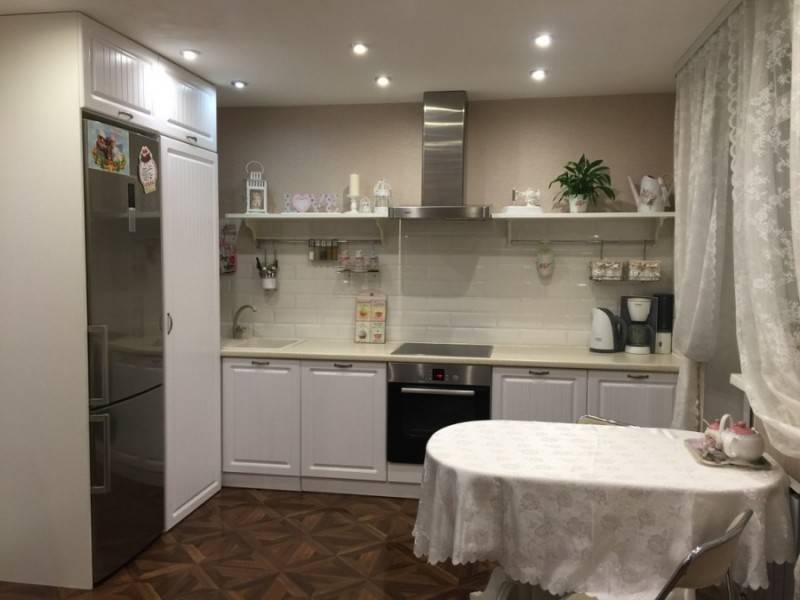

Настенные

Устройства крепят непосредственно к стене над печкой. Они не выступают вперёд, а имеют более плоскую конфигурацию. Настенные модули обладают мощной приточной вентиляцией. Из-за простой конструкции такие вытяжки выпускаются в разном стиле – вы подберете модель под любой дизайн.

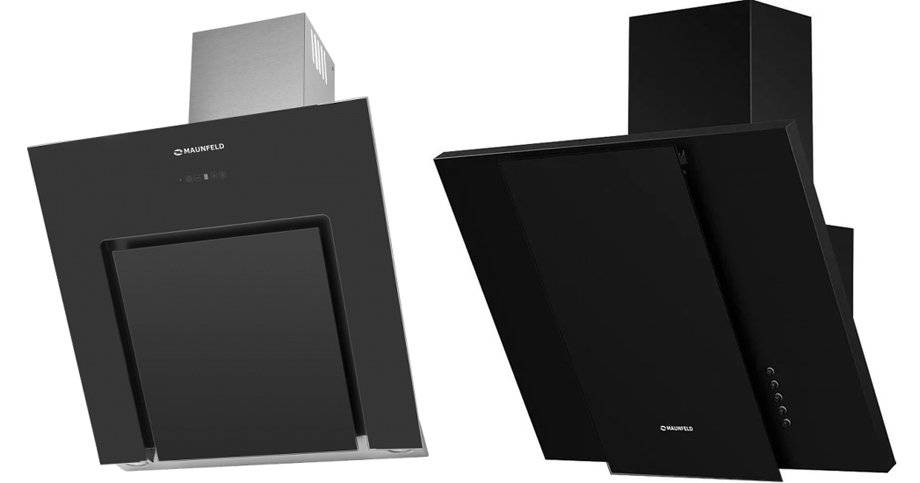

Настенные вытяжки Maunfeld

Островные

Потолочные вытяжки предназначены для кухонь с печкой, установленной посреди помещения. Такие устройства встречаются в основном в престижных жилищах с повышенными условиями комфорта. Монтаж островных моделей осуществляется работниками специализированных фирм.

Островная вытяжка

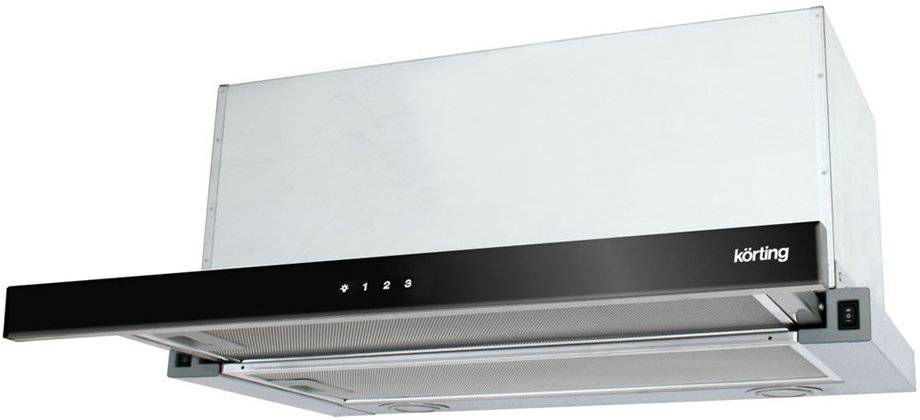

Встраиваемые

Порой хозяева жилья обзаводятся кухонными гарнитурами, в которых не хотят разделять сплошной фасад из навесных шкафов. Для этого предназначены встраиваемые очистные модули. Вытяжные устройства изготавливают таких габаритов, чтобы они могли свободно помещаться внутри навесных шкафчиков над плитами. Наличие такого оборудования скрыто дверцей навесного шкафа.

Встраиваемые устройства бывают стационарными и с выдвижным экраном. Встроенный телескопический воздухоочиститель отличается тем, что при его использовании выдвижная панель увеличивает всасывающую площадь, которая захватывает не только пространство над плитой, но и забирает воздух перед печкой. Это значительно влияет на производительность аппарата.

Встраиваемая вытяжка Körting с выдвижной частью

Как установить вытяжку в шкаф

Монтаж вентиляционного агрегата внутрь навесного шкафчика потребует определенных столярных навыков работы.

Если установка будет производиться в новую мебель, то желательно приобрести вытяжку на стадии проектирования навесных полок для корректирования размеров.

А при монтаже в существующую кухонную мебель, важно соответствие наружных габаритов корпуса вытяжки и внутренней части подвесного шкафчика

Материалы и инструменты, необходимые для работы

Для выполнения работ потребуются следующий инструмент:

• рулетка, строительный уголок;
• карандаш;
• отвертка или шуруповерт;
• ножовка по дереву;
• лобзик: простой или электрический;
• струбцины;
• шило.

Подготовка шкафа к встраиванию вытяжки

Будет ли это новая кухонная мебель или проводится врезка в старый шкаф, требуется подготовить внутреннее пространство для установки вытяжки.

Рассмотрим пошагово все этапы выполнения работ для используемой мебели.

• Прежде всего, необходимо открутить фасады с модуля, в котором планируется установка вытяжки, а также с соседних полок.
• Снять требуемый шкафчик со стены. Для этого нужно открутить все крепежные соединения, предварительно скрепив демонтируемый модуль струбцинами с вертикальными стенками смежных полок.

• После определения посадки к боковым поверхностям нужно приложить снятую нижнюю полку шкафчика к верхней плоскости вытяжки и обрисовать контур воздушного канала и места для заведения шнура с вилкой.
• По намеченным контурам вырезать лишние части.
• Далее необходимо разметить глубину размещения вентиляционного агрегата внутри шкафа. Для этого заводят вытяжку в необходимое место и намечают карандашом верхние линии корпуса.
• По намеченным линиям требуется прикрепить нижнюю полку шкафчика внутрь. Переднюю часть корпуса вытяжки часто зашивают декоративной панелью. Учитывая место расположения – за фасадом, такие работы выполнять необязательно.
• Кроме вырезов под воздуховод и электрошнур, перед установкой сверлят четыре отверстия, в местах крепления вытяжки к горизонтальной полке.

После крепления полки на требуемом уровне шкаф устанавливают на прежнее место. Если внутри этого модуля находятся полки, то в них необходимо сделать вырез для воздушного канала.

Установка вытяжки

В прикрепленный к стене шкафчик требуется завести электричество.

Наружную прокладку электросети выполняют в пожаробезопасной оплетке и устанавливают розетку.

На этапе строительства стен прокладку проводят безопасным скрытым методом.

Монтаж и крепление устройства

• По окончании подготовительных работ вытяжка встраивается в требуемое место.
• Для жесткости крепежа вентиляционного оборудования используют саморезы, которые входят в комплектацию поставки. При отсутствии такого комплекта, необходимо просверлить в верхней части корпуса четыре отверстия. Встроенную вытяжку прикручивают через подготовленные отверстия в полке.
• Внутри шкафа прокладывают воздуховод, соединяют его с агрегатом и системой вентиляции дома.
• Затем устанавливают промежуточные полки.
• Проверяют работу оборудования. При обнаружении недостатков – устраняют.
• Последнее, что остается сделать, это установить фасады.

При установке вентиляционного агрегата в новую кухонную стенку затрачивается меньшее количество времени и сил. Внешний вид вновь установленной мебели со встроенной техникой отличается ровностью линий и свежестью изготовления.

Встраиваемая вытяжка позволяет сохранить желаемый интерьер кухни, а грамотный подбор размеров и мощности обеспечит требуемый обмен воздуха.
