Порядок монтажных работ
Итак, к Вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:
Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты.Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал.
Лучше всего использовать экструдированный пенополистирол.Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом, который одновременно является и теплоизолирующим и теплоотражающим слоем.
Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем). Осуществите монтаж инфракрасного теплого пола под линолеум.
Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал
Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы.
Об остальных требованиях к укладке пленочного теплого поламожете узнать в соответствующей статье!
Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.
На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня.
Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.
Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!
Также рекомендуем просмотреть пошаговую видео инструкцию по монтажу инфракрасной пленки, в которой более подробно рассмотрены все этапы работ:
Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!

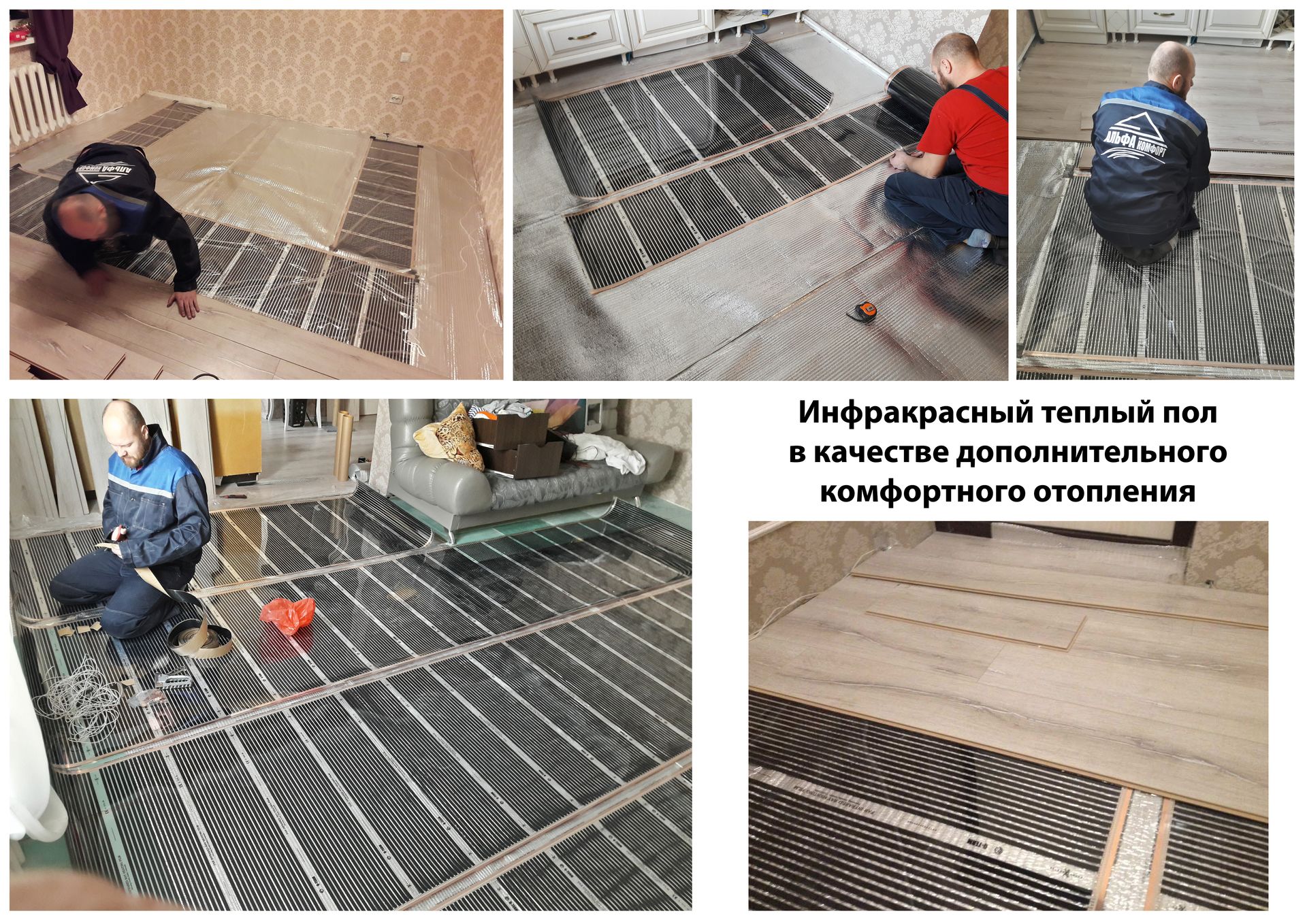

Монтаж инфракрасного пола
Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве.
Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.
Разновидности инфракрасных пленок
С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.
Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:
высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);
По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

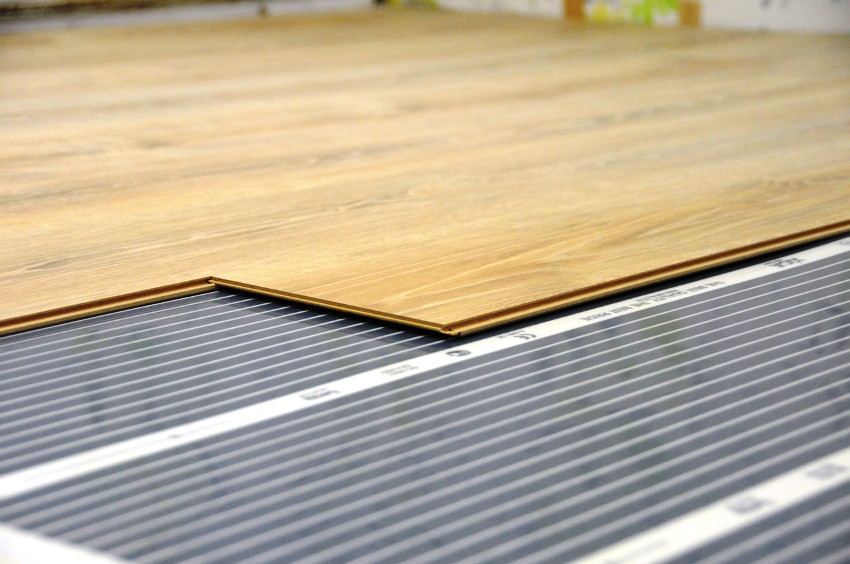

- низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
- универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.
Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:
- углеродные;
- биметаллические.
Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:
со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;
Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами
- со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
- с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.
В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.
Особенности углеродных и биметаллических ИК пленок
Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.
Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.
Схема биметаллической инфракрасной пленка для отопления
Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.
Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.
Стоимость ик пола
Сегодня в продаже представлен широкий ассортимент инфракрасных полов от различных производителей. В среднем покупка обходится в сумму около 1000-1500 рублей за метр квадратный. Можно найти и более дешевые варианты. Конечно, цена на пленочный теплый пол с инфракрасным излучением зависит от ряда факторов: типа, фирмы-производителя, технических характеристик, качества, мощности.
Необходимая величина мощности зависит от помещения. Если комната уже отапливается, предпочтительнее будут конструкции с низкой мощностью – около 150 кВт. А вот если дополнительный обогрев отсутствует, можно приобрести агрегаты и мощнее – 220 кВт.
Чтобы выбрать подходящую модель инфракрасной системы, следует исходить из таких факторов:
Толщина покрытия. Данный параметр определяется разновидностью материала изготовления подложки, уровнем качества.
Мощность пленки. Для инфракрасных обогревателей значение этого параметра невелико. Общая нагрузка даже при площади в 20 кв.м. не превысит 1 кВт.
Скорость, с которой прогревается пленка. Оптимально – это 5-10 секунд.
Режим температуры. В основном используются модели, которые прогреваются максимум до +60 градусов. Правда встречаются в продаже и высокотемпературные варианты.
Ширина изделия. Зависит от размеров помещения
Важно помнить, что для организации эффективного обогрева, декоративное покрытие не должно занимать больше 70% всей площади комнаты.
Расцветка
Стоит обращать внимание на полимерные материалы молочного оттенка. Это говорит о высоком качестве и прочности пленки.
Фирма-производитель
Отдавать предпочтение желательно известным маркам
Из наиболее популярных на сегодня моделей можно назвать: Heat Plus, Caleo, Monocrystal и Rexva.
Под какие покрытия используется
Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.
Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:
Вариант 1
- Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
- Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
- Настилка матов индукционных нагревателей, монтаж электросхемы.
- Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
- Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
- Установка демпферной ленты по периметру стен.
- Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
- По готовности стяжки – укладка плитки по стандартной технологии.
Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.
Вариант 2
После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.
3 этап – монтаж инфракрасного теплого пола
Пошаговая инструкция для новичков без опыта в строительстве:
1. Подготовка (изучение мер безопасности)
Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:
свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);
не допускать установки на пленку тяжелых предметов;
исключить падение инструмента на пленку.
Правила безопасности при устройстве ИК теплого пола:
запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;
монтаж пленки выполняется при отсутствующем электропитании;
подключение к электропитанию выполняется строго по СНиП и
ПУЭ;
выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);
используется только подходящий утеплитель;
исключается монтаж пленки под мебель и другие тяжелые
предметы;
исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;
не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;
обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;
пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;
обязательная установка УЗО (устройство защитного
отключения);
заламывать, перерезать, перегибать нагревательный кабель;
монтировать пленку при температуре ниже -5 °С.
2. Подготовка места установки терморегулятора
Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.
Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.
3. Подготовка основания
Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.
Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.

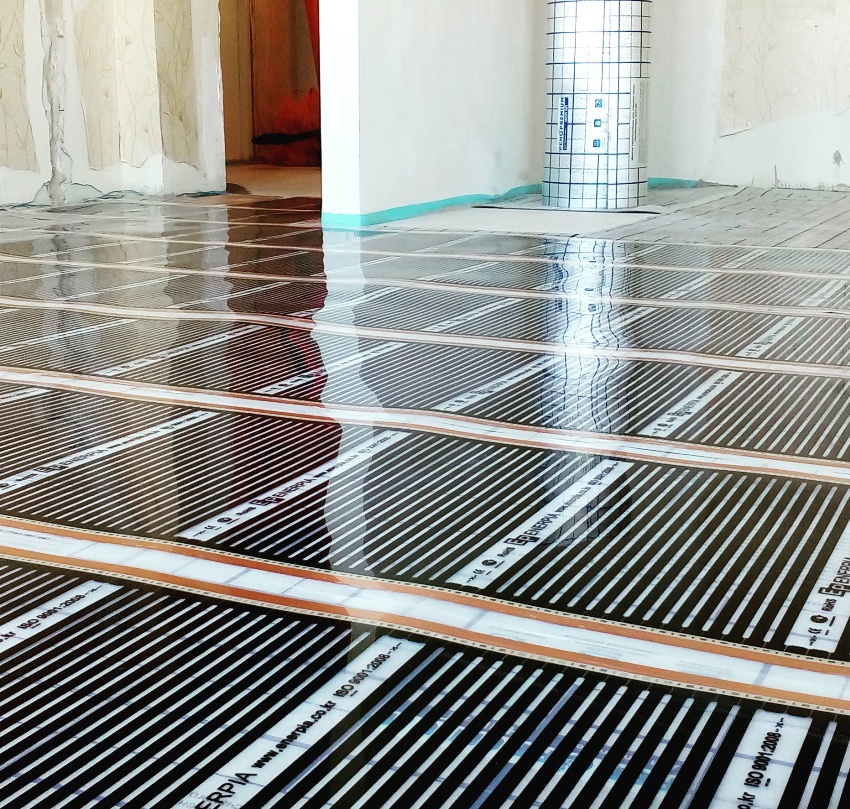

6. Укладка инфракрасного теплого пола
нанесение разметки для укладки на пол;
подготовка полосы пленки нужной длины
Обратите внимание
резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора
Ориентируется полоса медным
нагревателем вниз;
пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;
выдерживается рекомендованный отступ от стены в 100 мм;
выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);
полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.
7. Установка зажимов
На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.
8. Подключение проводов инфракрасного пола
Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.
Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.
9. Установка датчика температуры для терморегулятора
Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.
Монтаж температурного датчика для пленочного теплого пола
Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола
Устройство подобного покрытия

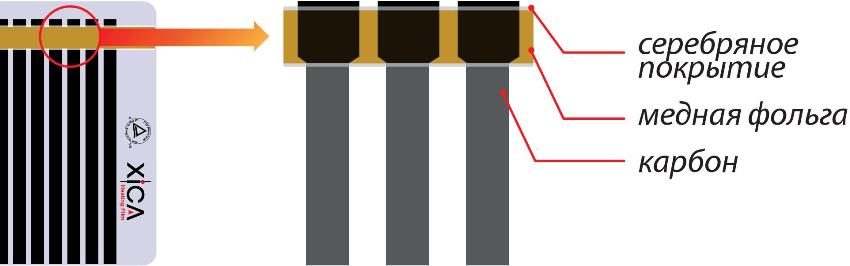

Инфракрасный пленочный пол представляет собой незамысловатое устройство, принцип работы которого позволяет заниматься его монтажом самостоятельно. В ее основе лежит ряд нагревательных элементов, в том числе и сама ИК пленка. Лучистый нагревательный элемент состоит из нескольких частей. Изготавливается по форме полос, которые расположены между собой с шагом в 15-20 мм. Для производства используется технология Carbon Nano Tube. Серебряные и медные проводники служат передатчиками для электрической энергии.
При помощи полимера все устройство тщательно ламинируется. Этот материал отличается потрясающей стойкостью к различным факторам окружающей среды. К тому же стоит отметить его противопожарные, электроизоляционные и водонепроницаемые характеристики. Для подключения необходимо параллельно использовать такое устройство как терморегулятор. Эти и многие другие свойства делают устройство действительно безопасным. Хотелось бы отметить и наличие абсорбирующего угольного напыления, которое влияет как на безопасность, так и на работу всего устройства в непрерывном режиме на протяжении длительного времени.
При наличии каких-либо повреждений, работать перестанет только какой-то определенный участок, а не все устройство в целом. Подобные характеристики являются неоспоримыми доказательствами того, что подобное устройство следует устанавливать в частном доме и квартирах. Устройство работает таким образом: тепло распространяется равномерно по всему покрытию, поддерживая стабильный температурный режим в помещении любого типа.
Принцип работы
Питание всего устройства происходит от электрической сети. При наличии качественной теплоизоляции ежедневное потребление будет составлять 20-45 Вт на метр площади в час. Но и эти затраты можно уменьшить при помощи терморегулятора, который позволит самостоятельно контролировать температурный режим в каждой из отапливаемых комнат. При этом стоит отметить уровень комфорта в помещениях, который близится к максимальному показателю. К тому же особенность устройства таково, что полностью исключено электромагнитное поле, которое присутствует в любой конструкции кабельного типа.
Теплый пленочный инфракрасный пол излучает ряд длинных волн – отрицательно заряженных ионов, которые способствуют устранению микробов в помещении. Вырабатываемое тепло хорошо влияет на человеческий организм, а его воздействие можно сравнить разве что с солнечными лучами (по ощущениям). Рекомендуется использовать теплоотражающую подложку при установке пленочного теплого пола или инфракрасного теплого пола. Ее использование позволит целенаправленно отапливать помещение, а не потолок нижерасположенных соседей. Принцип работы устройства основывается не на обогреве окружающего воздуха, а предметов, которые находятся в комнате.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Виды плёнок и их характеристики
Большинство инфракрасных пленок имеют одинаковый принцип действия. Однако, для разных типов помещений предназначены разные виды пленочного покрытия. В зависимости от максимальной температуры нагрева выделяются следующие разновидности напольного покрытия:
- высокотемпературная ИК пленка;
- низкотемпературная;
- универсальная.
Высокотемпературные виды инфракрасного теплого пола отлично подходят для укладки под плитку. Максимальная температура нагрева составляет 50°C.
Низкотемпературные инфракрасные полы можно совмещать с ламинатом, линолеумом и другими тепло восприимчивыми покрытиями. В этом случае система прогревается до 27 °C.
Существует также ряд универсальных систем, которые можно совмещать с любым напольным покрытием. Они пользуются наибольшей популярностью, так как покупателю не нужно заморачиваться над совместимостью покрытий.
Второй вариант классификации — по типу нагревательного элемента. Выделяется несколько видов:
- углеродные;
- биметаллические.
При выборе теплого пола необходимо также обращать внимание на показатель удельной мощности. По этой характеристике выделяется 3 основных типа инфракрасных пленок:
- слабая — 130–160 Вт/м²;
- средняя — 170 и до 220 ВТ/м²;
- высокая — выше 220 Вт/м².
Пленка со слабой мощностью применяется в небольших помещениях. Ее лучше всего совмещать с легкими напольными покрытиями. Покрытия со средней мощностью устанавливаются в помещениях среднего размера. Отличный вариант для плитки и керамогранита. Пленки с высокой мощностью монтируются в больших помещениях. Например, это может быть сауна или мастерская.
Расход электроэнергии на инфракрасный теплый пол
Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.
При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.
Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.
Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.
Принцип работы обогрева теплым ИК-полом
Большинство используемых на российском рынке пленочных материалов для организации теплого пола имеют южнокорейское или отечественное происхождение.
Разберемся в принципах функционирования ИК теплого пола. Работа конструкции во многом напоминает действие Солнца. При подключении к сети электрический ток начинает движение по теплопроводящим волокнам рабочей поверхности теплого пола. В результате возникают инфракрасные лучи, сила которых направлена на предметы, располагающиеся в доступных зонах. То есть тепло передается мебели, человеку, другим предметам, которые попадают в область видимости ИК-лучей.
Пленочный пол можно успешно использовать в качестве основного отопления квартиры или дома, однако при этом необходимо, чтобы не менее 70% пола были покрыты этим материалом.
Другие типы обогревательных приборов осуществляют нагрев по другому принципу. Сначала тепло передается воздушным массам, после чего переносится на предметы вокруг. При этом ламинат практически не нагревается. Даже при высоких температурах нагрев полового покрытия происходит очень медленно. Из-за этого много энергии тратится впустую.
Инфракрасная пленка поставляется в рулонах, ширина материала может составлять от 50 до 100 мм, а цена во многом зависит от характеристик и популярности бренда.
Инфракрасная конструкция пола позволяет быстро прогреть все предметы и человека, находящегося в помещении. За короткий временной промежуток обеспечиваются комфортные условия нахождения в комнате. При этом потери энергии минимальны, так как все ресурсы идут на полезный обогрев. Вы будете платить исключительно за свой нагрев, а не подогрев воздуха.
Если центральная отопительная система по какой-то причине вышла из строя, но электрическая энергия в дом поступает, с помощью теплого пола удастся поддерживать в жилых помещениях если не комфортную температуру, то приемлемую для нормальной жизни и защиты от переохлаждения.
Пленочные конструкции можно установить в любых помещениях. Они уместны для использования в домах, школах, офисах и других заведениях. В любое время года вы сможете самостоятельно включить и отключить систему вне зависимости от магистральных линий, поэтому многие пользователи начинают переходить на такую систему отопления.
Историческая справка
Впервые невидимое излучение, находящееся за красной частью спектра, обнаружил британский астроном с немецкими корнями Уильям Гершель, в 1800 году. Спустя столетие с небольшим, уже наша соотечественница, физик А. А. Глагольева-Аркадьева экспериментально получила радиоволну, длина которой соответствовала диапазону инфракрасного излучения. Это доказало, что инфракрасное излучение – разновидность электромагнитных волн, оно так же естественно, как окружающий нас свет и радиоволны. Инфракрасное излучение (ИКИ) – электромагнитное излучение с меньшими длинами волн, чем у видимого света (от 0,8 мкм до 1-2 мм). Инфракрасные волны излучают любые нагретые тела, в теории под ними понимаются тела с температурой выше, чем абсолютный нуль (-273,15⁰С), поэтому ИК излучение – тепловое. При этом некоторые вещества не пропускают этот вид лучей, например – вода. Инфракрасное излучение делится на несколько областей по длине волн, а длина волн зависит от температуры излучателя (нагретого объекта):
- Коротковолновая – 0,74 – 2,5 мкм.
- Средневолновая – 2,5 мкм – 50 мкм.
- Длинноволновая – 50 мкм – 2000 мк.
Именно от длины волны и ее проникающей способности зависит интенсивность и характер воздействия ИКИ на живые организмы, если длинные волны благотворны, их повсеместно используют в медицине, то короткие, напротив, губительны. При длительном воздействии возможен не только тепловой удар и ожоги, но и повреждения головного мозга, так как короткие лучи проникают в тело на несколько см и вызывают перегрев внутренних органов. Выделяют короткие ИК волны излучатели с температурой от 100⁰С, это могут быть промышленные агрегаты и обычные бытовые нагреватели, в которых спираль не защищена специальным рассеивающим экраном.
Что касается взаимосвязи теории с практикой, то она прямая – нагревательные элементы инфракрасного теплого пола не раскаляются до показателя 100⁰ и продуцируют безопасные длинные волны. Поэтому безапелляционные заявления противников этой системы о ее вредности беспочвенны. Но и маркетинговые восхваления о несомненной пользе тоже далеки от истины – полезный диапазон будет глушить большинство напольных покрытий. Инфракрасный теплый пол – это альтернативная отопительная система со своими достоинствами и недостатками, а не способ превратить дом в физиокабинет.
Преимущества и недостатки ПВХ-плитки
Плюсы использования плитки:
- изделие хорошо сохраняет накопленное теплым полом тепло;
- элементы, входящие в состав покрытия, полностью экологически чистые. Также исключена возможность выделения едких паров при нагреве конструкции;
- материал антистатичен, то есть не проводит электрический ток и совместим с электрическими системами обогрева;
- конструкция быстро прогревается за счет малой толщины (до 5-7 мм);
- покрытие наделено термостойкостью, и способно переносить резкие скачки температуры;
- качественная шумоизоляция;
- доступная цена;
- приятный внешний слой покрытия;
Минусы:
- несмотря на то, что плитка изготовлена из качественных экологически чистых материалов, она не гипоаллергенная;
- покрытие переносит температурные скачки окружающей среды, но не прямое воздействие высоких температур при нагреве. Будьте внимательны;
- материал неустойчив к ацетону и похожим по составу жидкостям;
- для монтажа материала нужна идеально выровненная основа;
Эксплуатационный срок в районе 10 лет нельзя точно отнести к положительному или отрицательному качеству, так как каждый человек оценивает этот срок по-своему. Кто-то может вовсе не менять настил всю жизнь, а кто-то меняет дизайн помещения каждые пару лет, это сугубо личное.
Одно можно сказать наверняка: ПВХ-плитка — это отличный вариант, который применяется повсеместно. Его можно уложить как вручную, так и прибегнув к помощи сервисов. Благо в Москве их предостаточно.
Мастера проведут ремонтные работы так, что даже минусы станут плюсами. Не пренебрегайте их помощью, иначе рискуете постоянно переплачивать за ремонт, как напольного покрытия, так и всей конструкции теплого пола.
Укладка инфракрасного теплого пола: технология
Первый шаг – составить план размещения полос термопленки, соединительных контактов и датчиков. Измерить длину полос термопленки. Произвести расчет необходимого количества термопленки и отражающей подложки на данную площадь. Из подсчетов нужно исключить площадь тех мест, которые будут располагаться под мебелью (диванами, шкафами и так далее). Укладка теплоизоляционной подложки, в отличие от термопленки, рассчитывается на всю площадь помещения.
Схемы распространения тепла от радиатора отопления (слева) и инфракрасного обогревателя (справа).
Монтаж терморегулятора. Заблаговременно определить в стене будущее месторасположение терморегулятора, прислонив его к стене, визуально выровнять и сделать отметку карандашом. Для встраиваемого терморегулятора необходимо проштробить места для подводящих проводов и под терморегулятор.
Предварительная подготовка основания. Нужно очистить пол от загрязнений и пыли с помощью щетки или пылесоса и убрать все неровности поверхности. При влажной поверхности нужно тщательно просушить его.
Укладка теплоизоляционного материала. Уложить теплоизоляционную подложку на всю площадь комнаты. Соответствующая необходимым размерам пленка разрезается по специальным линиям разреза. Закрепляется между собой с помощью скотча.
Укладка инфракрасного теплого пола. Нарезать полоски термопленки желаемой длины. Пленку можно разрезать в любом месте: или в указанном производителем, или между обособленными нагревательными элементами. Нужно изолировать разрезанные стороны термопленки. В случае разрезания в обозначенном изготовителем месте изоляции подлежат только пластины коллектора. Вся ширина термопленки изолируется, если разрез сделан между отдельными нагревательными элементами. Каждая полоска раскладывается на поверхности пола согласно подготовленному плану, и делаются отметки карандашом под прорубание штроб. Отступ между полосками термопленки должен составлять минимум 1-2 см, а от стен – 5-10 см. Нужно следить за тем, чтобы не происходило наложение полосок термопленки друг на друга и случайный нахлест.
Соединение контактов. Один из концов клеммы всовывается в промежуток между слоями, второй конец клеммы должен находиться со стороны медной шины сверху над термопленкой. Для подсоединения контактных клемм медная и серебряная шина расслаивается на конце термопленки. Подсоединяются провода к клемме. К одной медной полосе термопленки подводится 0, к другой – фаза. Клемму с помощью пассатижей нужно прижать аккуратно и крепко.
Несколько полосок термопленки должны соединяться параллельно, как в схеме.
Схема подключения инфракрасного теплого пола.
Изолируются места контактов. С помощью изоляционного материала мастик с обеих сторон изолируются места соединения клемм. На обратной стороне термопленки изолируется медная шина полосками (2,5х5 см) битумного скотча.
Чтобы придать поверхности пола идеальную ровность, подводящие провода утопляются в заранее вырезанные канавки в теплоизоляционном материале. Проводку можно сделать под плинтусом.
Установка напольного датчика. Датчик температуры подсоединяется к терморегулятору. Закрепляется датчик на нижней стороне термопленки и приклеивается скотчем. Датчик температуры и провода также необходимо расположить в углубления, чтобы поверхность пола была ровной. Для этого нужно предварительно обозначить места под штробы. Обозначенные штробы вырезаются дисковой пилой или прорубаются сечением. Провода в теплоизоляции фиксируются скотчем. Также необходимо сделать вырезы теплоизоляции под контактами для получения ровной поверхности пола. Терморегулятор нужно подключить к сети и проверить работоспособность всей системы. Измеряется сопротивление, результат записывается в гарантию.
План укладки инфракрасного теплого пола зарисовывается на обратной стороне гарантии.
Уложить любое финишное напольное покрытие: ламинат, ковролин или линолеум. Прежде чем уложить покрытие, поверх термопленки для ее защиты от попадания воды нужно постелить полиэтиленовую пленку. Пленка накладывается с нахлестом листов в 20 сантиметров.
https://youtube.com/watch?v=YuUaj1DzMx0
Панели ламината можно класть сразу на полиэтиленовую пленку. Финишное покрытие из ковролина или линолеума кладется на предварительно уложенные листы ДВП или фанеры. При этом укладывать листы первичного пола нужно так, чтобы не повредить саму термопленку.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Монтаж теплого пола
Инструкция по монтажу ИК-пола
Самостоятельная установка инфракрасного тёплого пола не требует предварительного демонтажа старого бетонного покрытия и заливки нового. Единственное условие для правильной укладки – это подготовка поверхности, связанная с ремонтом и очисткой основания.
Чтобы оценить его состояние, нужно тщательно пропылесосить поверхность. Это позволит обнаружить возможные повреждения плиты: трещины, сколы, отверстия.
Всё нужно заделать цементным раствором. Если не сделать этого, часть тепла будет просачиваться сквозь них и уходить вниз. После того как раствор, уложенный в ниши, высохнет, излишки нужно удалить для создания ровной поверхности. Все тонкости монтажа пленочного пола смотрите в этом видео:
Следующим действием, которое необходимо выполнить, осуществляя монтаж плёночного тёплого пола своими руками, это укладка теплоизоляции. Для этого рекомендуется использовать вспененный полиэтилен. Он расстилается на бетон, а швы соединяются между собой специальным скотчем. Его мягкая фактура предохранит возможные утечки тепла вниз и защитит поверхность плёночных тёплых полов во время эксплуатации за счет сглаживания неровностей основания.
Укладка плёнки
Чтобы уложить плёночный тёплый пол своими руками, нужно раскатать его вниз медной полосой. Таким образом, матовая поверхность должна оказаться сверху, а глянец – внизу. При этом нужно следить за тем, чтобы под плёнкой не скапливался воздух.
Если возникнет необходимость разрезать полотно, допускается сделать это, но только по специальной разметке, нанесённой на материал. Практичнее всего раскатывать тёплый пол так, чтобы контакты находились с той стороны, где будет установлен терморегулятор. Подробности монтажа пленки теплого пола смотрите в этом видео:
Между соседними полосами нужно сохранять расстояние в 1 см. Если в дальнейшем на установленный пол планируется стелить линолеум, то этот зазор следует устранить. Но необходимо учитывать, что укладка полотен внахлёст не допускается. Это может привести к их быстрому выходу из строя.
Подключение
Подключение плёночного тёплого ИК-пола можно разделить на несколько этапов.
Первый заключается в том, что на концах шин нужно присоединить медные зажимы.
При этом необходимо следить за тем, чтобы один край располагался между плёнкой и шиной, а второй – над медной поверхностью.
После монтажа и подключения пола можно спрятать провода под полотно
Вторым этапом в вопросе, как подключить инфракрасный тёплый пол, является установка на зажиме провода, его изоляция и плотный обжим. В этом случае нужно соблюдать правила параллельного соединения провода, а чтобы не перепутать – рекомендуется использовать кабель с жилами, обозначенными разными цветами. Выполнив все работы, провод можно спрятать под полотно. Для этого желательно вырезать в утеплителе нишу, нужного размера.
Ближе к центру второй секции под плёнкой устанавливается датчик, регулирующий температуру нагрева. Под него можно вырезать аналогичное отверстие в утеплителе.
Последний, заключительный этап предполагает подключение системы к терморегулятору. Таким образом, у вас должно получиться 3 провода:
- Питание от электросети.
- Кабель, с помощью которого осуществляется подключение инфракрасного тёплого пола.
- Провод, идущий на датчик температуры.
Тестирование
При тестировании не должно быть шума и треска
Протестировать систему перед укладкой финишного покрытия нужно обязательно.
Это позволит своевременно выявить недоработки, допущенные в ходе сборки.
Качественное выполнение работ будут подтверждать следующие признаки:
- Отсутствие посторонних шумов и треска.
- Отсутствие искр или других признаков замыкания электросети.
- Равномерное нагревание поверхности.
