Как выбрать кабель кввгнг?

Кабель КВВГнг – состоит  из медных жил, в ПВХ изоляции и в оболочке из пластика. Не распространяет горение при прокладке в пучках. Кабель предназначен для передачи и распределения электрической энергии в установках  с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

На портале https://steeloil.ru/kabel-kvvgng собраны различные предложения компаний, где можно выбрать и купить кабель кввгнг.

Как расшифровывается

Расшифровка этого провода гласит:

  • К — означает контрольный кабель;
  • В — изоляция внутри выполнена из ПВХ;
  • В — внешняя также изготовлена из ПВХ материалов;
  • Г — указывает на то, что изделие гибкое.

Как выглядит КВВГ в разрезе Контрольный кабель в основном имеет несколько жил и не бывает одиночным. КВВГ провод изготавливается с разным числом жил от 5 до 60. Если в названии есть буква «Э», это указывает на то, что в изделии есть экранирующая оболочка. Она защищает линии от наводок других линий, которые находятся на близком расстоянии.

Если в названии есть символы НГ и НГ-ls, то это значит, что провод обладает низкой горючестью и не распространяет дальнейшее возгорание. Об этом необходимо помнить при прокладке провода в местах высоких температур.

Конструкция изделия

Название КВВГ указывает на то, что кабель выполнен из меди, а АКВВГ — из алюминия.

Обратите внимание! Все описание изделия можно узнать из самого названия и маркировки. Чтобы расшифровать какой-либо кабель, можно воспользоваться спецификацией.

Конструкция

Конструктивно кабель состоит из следующих элементов:

  1. Одной или нескольких медных токопроводящих жил.
  2. Изолирующего покрытия (ПВХ).
  3. Общей кабельной оболочки (ПВХ).

Изолированные жилы маркируются цветовой окраской или цифровым обозначением, что необходимо для идентификации проводов при монтаже.

Цифровое обозначение используется реже, чаще изоляция жил окрашена следующим образом:

  • одна – красным, является направляющей;
  • вторая – синим;
  • остальные – белого цвета.

Если наносится цифровое обозначение, с целью облегчения идентификации, номера жил окрашиваются отличным цветом от внешней оболочки.

Технические параметры

Основные характеристики кабеля данного типа:

  • температурный режим нормального функционирования от —50 до+70градусов;
  • максимально разрешенная температура эксплуатации 75 градусов, при 80 и более КВВГ выходит из строя;
  • разрешенное максимальное напряжение 630 В;
  • влажность воздуха не должна быть выше 92%;
  • разрешенная температура при прокладке кабеля от 0 до 15 градусов;
  • сопротивление изоляции от 5 до 9 МОм на километр. Чем провод толще, тем ниже показатель сопротивления;
  • строительная длина 145 м;
  • разрешенный радиус загиба 4 собственных диаметра;
  • масса изделия начинается от 70 кг/километр.

Кабель КВВГ технические характеристики сечения Гибкий контрольный кабель всегда имеет защитную оболочку из ПВХ. Но ее достаточно легко повредить об острый камень или инструмент. В среднем гарантия на такой кабель до трех лет. Срок может быть больше или меньше, все зависит от территории прокладки и метода. Срок службы при грамотном использовании составляет 20-25 лет. В местах с агрессивными погодными условиями срок будет не больше 15 лет.

Какой лучше выбрать провод, алюминиевый или медный?

Большинство электриков всегда отдают предпочтение меди. Потому что она намного дешевле чем алюминий, гораздо медленнее разрушается. Поэтому нет смысла переплачивать.

Если используется два вида кабелей, то их необходимо объединять так, чтобы они не соприкасались друг с другом.

Потому-что через небольшой промежуток времени в точке соприкосновения двух металлов сопротивление будет увеличиваться. Из-за этого изделие может перегреться, сломаться или вызвать короткое замыкание, в следствии чего возможен риск возгорания. Также провода могут быстро окислиться и прийти в негодность.

Важно! При выборе кабеля, необходимо смотреть из чего изготавливаются жилы. Они могут быть медные и алюминиевые, иногда стальные.

Если нет уверенности в том, из чего состоит жила, то лучше применить клеммник.

Кабели КВВГ могут быть жёсткими или гибкими. Чем большее количество жил внутри, тем тверже будет изделие.

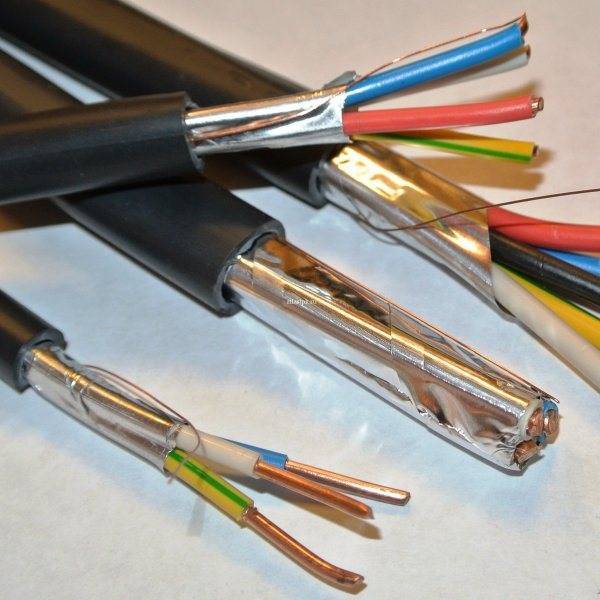

Особенности конструкции, характеристики КВВГЭнг

Данный вид продукции имеет те же технические характеристики по напряжению, что и предыдущий. Главным условием его применения являются повышенные требования пожарной безопасности, нераспространение пламени при групповом способе укладки кабелей. Условия для прокладки КВВГЭнг аналогичные – открыто, в коробах или туннелях.

В конструктивном плане КВВГЭнг состоит из следующих ключевых компонентов:

  1. Однопроволочные медные токопроводящие жилы,
  2. ПВХ изоляция жилы,
  3. ПВХ изоляция (обертка, пояс) скрутки,
  4. Экран (фольга из алюминия). В расшифровке обозначается, как Э,
  5. Внешний защитный слой из ПВХ. Как правило, используется шланг на базе пластиката НГП и т. п.

В отличие от КВВГнг, кабель типа КВВГЭнг имеет больший минимальный радиус изгиба, равный примерно 6D. Количество жил аналогично может составлять от 4 до 37 штук. При этом, максимальное сечение одной жилы составляет всего 6 мм2.

Кабеля типа КВВГнг и КВВГЭнг широко используются для организации контрольных линий, отвечающих за организацию проверки исправности и точности работы основного оборудования. Их удел – низковольтные линии, а изоляция более тонкая, что снижает общую стоимость в сравнении с силовыми аналогами. Он не является бронированным, поэтому следует соблюдать предписания по монтажу.

Монтаж

Укладывают данный вид контрольного провода двумя способами:

  • Закрытым – в железобетонные и бетонные лотки, тоннели, гофрированные полиэтиленовые трубы. Глубина прокладки при этом колеблется от 0,5 до 0,7 метра;
  • Открытым – в закрытые металлические, пластиковые лотки, короба.

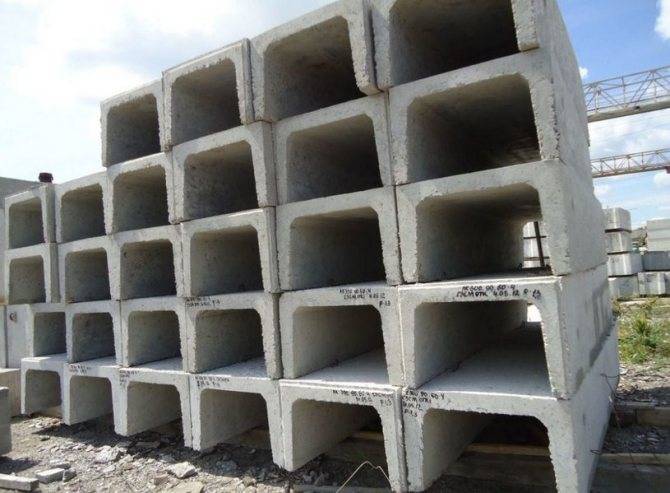

Железобетонные лотки для укладки контрольных линий

Применение закрытого способа прокладки более предпочтительно, так как позволяет защитить контрольные линии от воздействия внешней среды.

Важно! Во избежание повреждений при прокладке открытым способом рекомендуют избегать провисов и сильного натяжения линии. Несмотря на кажущуюся простоту монтажа и относительную безопасность контрольных линий, их укладкой должен заниматься квалифицированный технический персонал с соответствующим опытом и знаниями в данном виде работ.

Самостоятельная прокладка и подключение таких проводов могут привести к негативным последствиям.

Несмотря на кажущуюся простоту монтажа и относительную безопасность контрольных линий, их укладкой должен заниматься квалифицированный технический персонал с соответствующим опытом и знаниями в данном виде работ. Самостоятельная прокладка и подключение таких проводов могут привести к негативным последствиям.

Конструкция кабеля

  1. Медная токопроводящая жила 1 класса гибкости по ГОСТ 22483
  2. Изоляция – из поливинилхлоридного пластиката пониженной пожарной опасности. Изолированные жилы кабелей скручены. Кабели имеют цифровую или цветовую маркировку всех изолированных жил, обеспечивающую возможность идентификации каждой жилы при монтаже. При цифровой маркировке цвет цифр отличается от цвета изоляции жил. Цветовая маркировка сплошная или в виде продольных полос шириной не менее 1 мм.
  3. Контактный проводник из медной луженной проволоки.
  4. Разделительный слой ПВХ пластикат пониженной пожарной опасности.
  5. Экран (для кабелей марки КВВГЭнг(А)-LS) – в виде обмотки алюминиевой фольгой.
  6. Наружная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности.

Прокладка кабеля

Возможна его и наружная прокладка в каналах и лотках из кирпича, бетона, железобетона и даже в земляной траншее. В случае прокладки в траншее, по одну сторону от траншеи должна ложится мелкая фракция вынимаемого грунта, по другую крупная и асфальт.

В траншее засыпаются не вынутым грунтом, а песком. Под кабелями на дне траншеи необходимо предусмотреть специальную подушку из мелкого песка высотой не менее 10 см. Если он прокладывается в сложных местах (имеются корни деревьев, крупные предметы в земле, повышенная периодическая нагрузка от часто проходящего автотранспорта, пересечения с коммутационными другими трассами газопровода, теплоснабжения, водоснабжения и т.п.), тогда его необходимо «одеть» в пластиковую трубу и использовать её как защитный шланг или для этой цели пластиковый гофр виде своеобразного футляра.

Засыпать земляную траншею надо с трамбовкой грунта и по всей длине кабельной трассы необходимо предусмотреть небольшой холмик для возможного его проседания. При воздушной прокладке по улице его прикрепляют к несущему тросу, который протягивается между опорами или от одного строения к следующему.

Сфера использования

Такие изделия можно использовать не только на промышленных объектах, но и в быту, в строительстве и сельскохозяйственных предприятиях, в лесной области, в перерабатывающих заводах и прочее.

Почти любая работа человека делает популярным подземные, и воздушные установки силовых проводов. Достаточно высокие характеристики и качество, осуществляют долгую работу КВВГ.

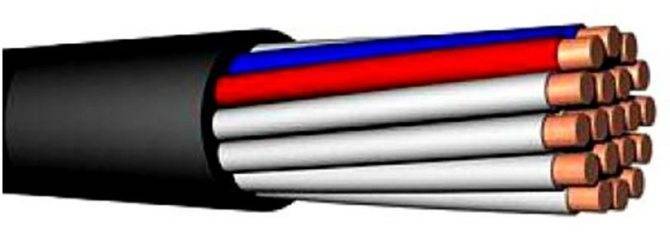

Многожильный кабель

Самым основным качеством кабеля для применения в достаточно узких областях, будет его стойкость к опасным средам. Поэтому, КВВГ можно с высокой эффективностью использовать в химической промышленности, на территориях с высокой влажностью или атомных станций.

С каждым годом область применения силового кабеля КВВГ становится более обширной. Поэтому многие заводы берут на себя большую ответственность, потому что изделия должны быть не только безопасными для человека и природы, но и соответствовать всем ГОСТам. Для этого нужно пройти регистрацию продукта, провести множество тестирований. Необходимо подчеркнуть, что сертификат государственной регистрации продукции должен быть на каждое изделие.

Процесс подземной прокладки

Как выбирать

Первым делом необходимо подобрать подходящее сечение провода. Есть специальные таблицы, в которых прописано, какое сечение алюминиевой/ медной жилы необходимо для той или иной нагрузки. Мастера пользуются обычной формулой:

  • для примера берется нагрузка в 8 кВт. Сечение медного провода в 1 мм2 пропускает через себя 10А либо 2,2 кВт;
  • поэтому, нагрузка в 8 кВт в амперах будет равняться 36 А (нагрузка = 8кВт/220В), потому можно использовать кабель с сечением 4мм2.

Эта формула больше всех подходит для проводов, у которых сечение не превышает 6 мм2. Для более толстых кабелей нужно воспользоваться таблицей «разрешенных токовых нагрузок».

При одинаковой нагрузке сечение медного провода должно быть примерно на 30% меньше, чем у алюминиевого.

Алюминиевые жилы

Определение и отличия

Во-первых, следует изначально решить один устоявшийся миф или противоречие. Многие не совсем опытные и квалифицированные «специалисты» часто путают его с кабелем типа ВВГ, считая их однотипными или модифицированными. Отчасти, способствует такому заблуждению сходная технология производства, структура жил, но на самом деле это совершенно разные по предназначению (сфере применения) продукты.

В первом случае, имеется распространенный кабель ВВГ, относящийся к группе силовых, то есть тех, которые используют для непосредственной передачи электроэнергии. За счет таких проводников организовывается подача напряжения на ключевые силовые, исполнительные механизмы оборудования.

Второй кабель – это вовсе не модернизация предыдущего, а полноценный самодостаточный продукт, который относится к категории контрольных. Главное его отличие от силового в том, что передаваемое низковольтное напряжение используется не для обеспечения работы узлов и механизмов, а для контроля за ней. Его применяют для соединения с пускорегулирующей арматурой, автоматикой, средствами релейной защиты и т. п.

Кроме этого существует ряд конструкционных отличий:

  1. Цветовая маркировка токопроводящих жил. Кабеля контрольные КВВГнг или КВВГЭнг имеют скрученные жилы. Каждая скрутка обязательно содержит счетную и направляющую жилы, изоляция которых имеет, соответственно, синий и красный цвет. Силовой кабель, напротив, состоит из отдельных элементов с разных по цвету изоляцией,
  2. Толщина изолирующего слоя. Согласно нормативным документам, контрольные кабеля КВВГнг, КВВГЭнг и другие имеют изоляцию меньшей толщины, нежели аналог по сечению силового типа. К примеру, для жилы 2,5 мм2, этот показатель составляет 0,7 мм и 0,8 мм, соответственно,
  3. Температура нагрева. Максимальный порог для силовых кабелей составляет 80ºС, тогда как у контрольных КВВГнг и КВВГЭнг он меньше – 70ºС,
  4. Эластичность. Этот параметр отвечает за способность изгибаться по ходу укладки. Для силового кабеля минимальный радиус составляет около 10 внешних диаметров, а для КВВГнг или КВВГЭнг – не менее 4.

Расшифровка маркировки

Контрольные кабельные изделия выпускаются следующих маркировок: кввг и акввг.

В зависимости от номера расположения в аббревиатуре, символы расшифровываются следующим образом:

  • Первая буква обозначает материал сердечника. Если символ «А», значит, алюминиевый провод, если символ «А» отсутствует, значит, медный;
  • К – определяет принадлежность к контрольным кабелям. Если провод алюминиевый, значит, эта буква будет вторая по счёту, если медный, то первая;
  • Следующий символ характеризует материал изоляции. Это может быть поливинилхлоридный пластикат (В), полиэтилен (П), вулканизированный полиэтилен (Пв), самозатухающий полиэтилен (Пс), маслостойкая резина, не поддерживающая горение (Н), резина (Р);
  • Следующая буква обозначает материал оболочки. Для контрольных проводников таким материалом может быть: металл (алюминий (А), свинец (С), стальная гофрированная лента (Ст)), резина (Р), негорючая резина (Н), поливинилхлоридный пластикат (В) и т.д.;
  • «Г» обозначает отсутствие защитного покрова. В этом случае провод называется голым;
  • Если в изделии предусмотрена броня, то она чаще всего бывает: из двух стальных лент и защитной подушкой (Б); без подушки с ленточным бронированием (Бб), шланга из ПВХ пластиката (Шв), шлангового полиэтилена (Шп), самозатухающего полиэтилена (Шпс).

Далее могут присутствовать следующие обозначения:

  • нг – не поддерживает горения;
  • ls – слабое выделение дыма и продуктов горения;
  • э – если в кабеле выполнено экранирование;
  • з – имеется заполнитель между жилами.

Если изделие выполняется для эксплуатации в тропических условиях, то в маркировке должна присутствовать буква «Т», которая пишется через тире.

При плоском исполнении указывается буква «П», которая пишется также через тире, в случае округлой формы буква никакая не указывается.

Таким образом, кабель с маркировкой КВВГнг Ls расшифровывается следующим образом: контрольный с изоляцией и оболочкой из поливинилхлоридного пластиката, без защитного покрова (отсутствует броня), не поддерживает горение и имеет небольшое дымовыделение при возгорании.

КВВГНГ LS

Конструкция и отличия от силовых проводов

Конструктивно КВВГ не очень отличается от того же ВВГ. Он имеет от 4 до 61 медных однопроволочных жил, каждая из которых заключена в поливинилхлоридную оболочку. Сверху идет общая изоляция из того же материала, отличающаяся по цвету (как правило, она черная). Заполнение каким-либо материалом, например мелонасыщенной невулканизированной резиной, допускается, но может и отсутствовать. Сечение проводников обычно круглое, как и общее сечение кабеля. В экранированном кабеле присутствует экран из тонкого алюминия, дополненного сеткой из тончайшей медной проволоки, под общей оболочкой. В некоторых кабелях, в частности, КВВГнг-ls, может присутствовать дополнительный разделительный слой из полиэтилена или того же ПВХ.

Отличия с силовыми кабелями у контрольного следующие:

  • слой поверхностной изоляции тоньше, что обеспечивает лучшую гибкость;
  • все жилки скручены в так называемый повив;
  • жилы могут быть любого цвета, но среди них обязательно есть пара — синяя и красная. Это — счетная пара.

Расположение красной жилы в счетной паре указывает направление — в какую сторону считать пары при разделке кабеля и подключении аппаратуры.

У этого типа кабелей есть особенность — в состав оболочки введены вещества, позволяющие выдерживать агрессивную внешнюю среду.

Другие варианты исполнения

Во многих случаях можно увидеть в названии КВВГнг-LS дополнительные буквы. Они указывают на то, что эта продукция в своем составе имеет дополнительные функции, необходимые для особых целей.

Буква «Э»

Кабель марки КВВГЭнг-LS имеет параметры, похожие на КВВГнг-LS с некоторой разницей. Буква «Э» означает, что кроме обычных оболочек, имеется экранирующая оболочка в виде обмотки из медной или алюминиевой фольги, для защиты от внешних электромагнитных излучений.

Если экран алюминиевый, тогда вдоль оболочки прокладывается медная проволока.

Данный кабель может быть использован в энергосистемах атомных станций. Радиус изгиба считается по формуле: 6D, где D – это величина наружного диаметра кабеля.

Буква «А»

В названии КВВГнг-LS можно встретить букву «А»: КВВГЭнг(А)-LS, КВВГЭнг(А)-LS. Такое написание также касается свойства, связанного с негорючестью и означает, что данная продукция соответствует категории А по нераспространению горения. Эти категории подробно расписаны в ГОСТ.

Понятно, что для этого класса, кроме описанных мест прокладки, добавляется еще одно. Кабель такой марки, кроме указанного, можно прокладывать в помещениях системы АС, имеющих класс с 2 по 4, согласно системе классификации ОПБ-88/97.

Такие модели прокладываются в открытых и закрытых помещениях, кабельных каналах, туннелях. Допускается соприкосновение с агрессивной средой, необходимо отсутствие механических воздействий.

Буква «З»

Еще одна разновидность марки КВВГнг-LS КВВГзнг, КВВГЗнг-LS. Расшифровка этого названия звучит так: контрольный кабель, не имеющий защитного покрытия, с заполнением. Горение не распространяет. Такой кабель хорошо подходит, когда необходима особая прокладка, а именно в пучках. Также эта модель применяется на электроустановках, в которых ввод очень плотный и поэтому необходимо уплотнение, либо объект предъявляет особые требования к мерам пожаробезопасности.

Конструкция:

  1. Жила сделана из меди, однопроволочная.
  2. ПВХ изоляция. Изолирует провода.
  3. Изоляция оболочки – поливинилхлорид (ПВХ).

Описание: КВВГзнг – жилы медные, округлой формы, однопроволочные, изолированные поливинилхлоридной изоляцией, скрученные между собой. Находятся в оболочке из ПВХ, которая наложена на жилы, между которыми предусмотрено заполнение.

КВВГзнг-LS – контрольный кабель, горение не распространяет. Количество выделяемого дыма невысокое, форма – круглая, жилы – медные, одинарные, изолированные. Имеется заполнение. Оболочка сделана из поливинилхлорида с пониженной пожароопасностью. Обозначение LS с английского переводится как «Низкий дым» (Low Smoke). Другие производители могут использовать сокращение «нд» или «нгд».

Жилы маркируются таким образом: в свивке предусмотрена счетная пара, изоляция на жилах разноцветная, что позволяет им отличаться друг от друга. Некоторые производители на самой оболочке указывают марку кабеля, дату изготовления (год), название фирмы-производителя.

Кабель КВВГнг-LS упаковывается в бухты либо барабаны из дерева. Фирма-производитель обязана указать гарантийный срок для данной продукции. Срок службы различается в зависимости от условий эксплуатации: минимальное значение составляет 15 лет, а если прокладка была произведена в закрытых и защищенных пространствах – помещения, кабельные каналы, туннели – не менее 25 лет.

Правила хранения и транспортировки

При хранении любых кабелей нужно строго следовать некоторым правилам, только так можно обеспечивать сохранность всех параметров и свойств изделия.

Условия хранения зависят от сырья, из которого изготовлен кабель. Согласно правилам, все проводниковые и силовые кабели надлежит хранить на специально отведенных территориях:

  • в проветриваемом помещении;
  • под навесом;
  • в мотках на складе.

Как транспортируют кабели В ГОСТе 18690-82 указаны все правила правильного хранения и перевозки кабельной продукции. Этим указаниям следуют промышленные объекты на территории Российской Федерации и стран СНГ, которые занимаются производством кабелей, проводов и прочего.

Также этот ГОСТ относится к оптовым и розничным магазинам, занимающиеся закупкой и продажей кабельной продукции. В этом ГОСТе прописаны четкие указания к условиям хранения, виду упаковки, срокам хранения, температурному режиму и так далее.

Обратите внимание! Если не соблюдать эти правила, то срок службы кабеля значительно сокращается. Если упаковка кабеля не целостная, имеются дефекты, то от такой продукции лучше отказаться.

Если кабель хранится в помещении, то оно должно быть максимально светлым. Хранить изделия нужно подальше от горячих веществ и смесей. В помещении необходимо сделать вентиляцию, а также поставить ящики с песком (при возникновении пожара). Хранение на открытом воздухе не должно в совокупности составлять больше года.

Изделие нельзя хранить при температуре выше 23 градусов по Цельсию. Также не рекомендуется оставлять кабельные барабаны на открытом солнце, так как ультрафиолет может повредить оболочку изделия.

Категорически запрещено плотно скручивать провод, загибать или умещать в тесную коробку. Из-за этого жилы могут повредиться и в процессе прокладки случится короткое замыкание.

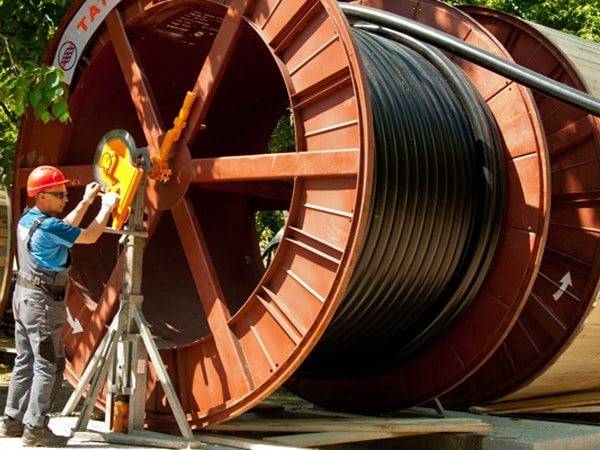

Кабельный барабан
