Стыки
Огромное внимание следует уделить стыку дымохода и деревянных блоков. В помещении участок примыкания деревянных элементов и трубы в верхней части — это одна из самых важных точек. По принятым нормативам от внутреннего элемента дымохода до деревянных элементов должно быть 38 — 40 см
Весь промежуток заполняется негорючей субстанцией. Если невозможность сделать дополнительное пространство, то его следует дополнительно нарастить. Иногда промежуток можно сократить до 24-28 см, сделать это можно только тогда, если сами деревянные блоки защищены. Такие деревянные блоки как:
По принятым нормативам от внутреннего элемента дымохода до деревянных элементов должно быть 38 — 40 см. Весь промежуток заполняется негорючей субстанцией. Если невозможность сделать дополнительное пространство, то его следует дополнительно нарастить. Иногда промежуток можно сократить до 24-28 см, сделать это можно только тогда, если сами деревянные блоки защищены. Такие деревянные блоки как:
- лаги;
- обрешетки;
- стропила.
защищаются с использованием оцинкованного листа металла.
Стык дымохода из нержавейки с деревянной стеной
Делается дополнительно прокладка асбестового полотна толщиной от 5 до 10 мм. Оцинковка не допускает распространение открытого огня, она регулирует равномерное распределение инфракрасного излучения, идущего от трубы. Для сравнения, если дымоход сделан из стали, то расстояние до деревянных конструкций увеличивается до полуметра (это минимум).
Тонкости монтажа наружного дымохода
При монтаже наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов горения, как и демонтаж (снятие) дымовых труб, можно самостоятельно, без помощи посторонних лиц.
Монтаж наружного дымохода своими руками
Последовательность установки наружного дымохода:
- Сделать отверстие в стене, напротив выходного отверстия отопительного прибора. Намного проще если стена деревянная, тогда потребуется только электролобзик или ножовка по дереву. Если же стена бетонная или сделана из кирпича, то без помощи перфоратора не обойтись.
- Закрепить по всей наружной стене специальные кронштейны. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
- Вывести колено наружу. Для этого сначала монтируется труба к нагревательному прибору, которая потом проходит сквозь стену и крепится к металлическому колену. Место, где труба примыкает к перекрытию, следует качественно и надёжно заделать герметиком.

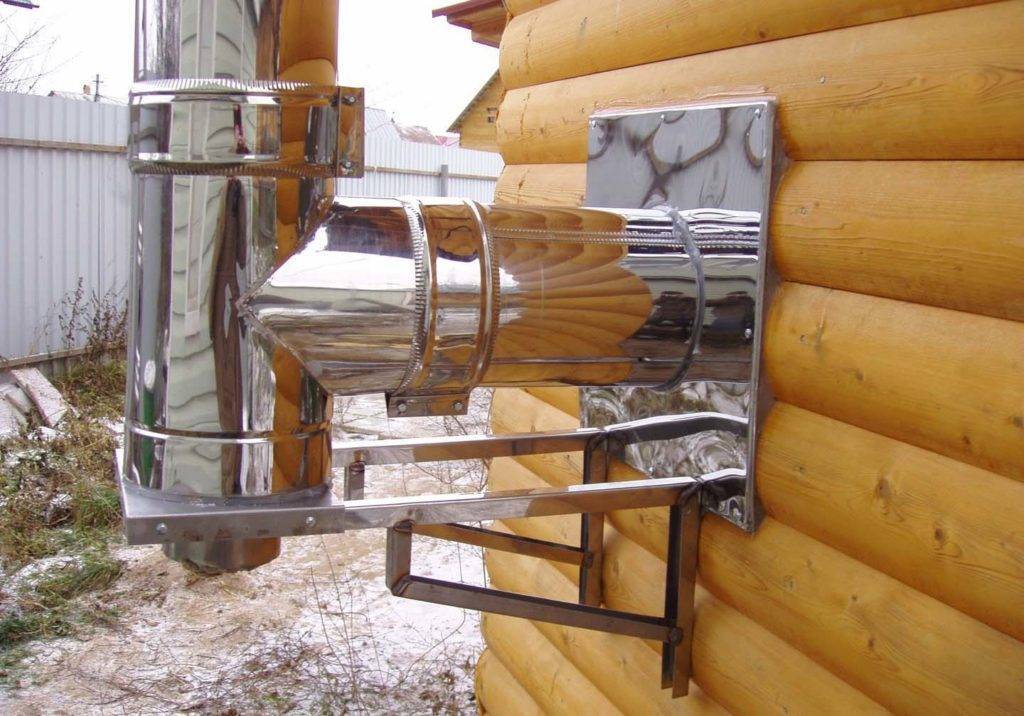

Колено находится с наружной части стены
- После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собирать по частям, это отнимет не так много сил и времени.
- Монтаж дымохода должен быть выполнен по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.
Наружный монтаж конструкции не займёт много времени, он менее проблематичен чем внутренний. Достаточно только сделать одно отверстие и вывести трубу, а не проводить систему через весь дом.
Преимущества дымохода через стену
При возведении жилого дома сложно учесть все нюансы, а это делается на этапе строительства, ведь потом оборудовать дымоход будет гораздо сложнее
Но даже если вы забыли о такой важной детали, всегда можно сделать монтаж дымохода через стену, получив следующие преимущества:
- Как мы уже сказали, дымоход через стену дома можно сделать, как на этапе строительства, так и по его окончании.
- Сокращается риск появления задымления – если дымоход смонтирован правильно, в доме будет всегда пахнуть естественно.
- Увеличивается уровень пожаробезопасности, так как риск возгорания в дымоходе, проходящем внутри несущих конструкций, больше.
- Труба дымохода через стену позволяет сэкономить полезную площадь помещения, особенно если дымоход проходит через комнату и выходит на крышу.
- Вы можете оборудовать дымоход в бане через стену, не повреждая кровли, при этом возможности такого устройства неограниченные – вы можете регулировать тягу, увеличивая, или уменьшая длину трубы.
Проход дымохода через стену должен быть герметичным, должны соблюдаться и другие меры безопасности, при этом дымоход, проходящий через стену, имеет некоторые недостатки: увеличивается количество потерь тепла, а для оборудования такого дымохода понадобятся дополнительные крепежные элементы, трубу, проходящую по улице надо хорошо утеплить, а это дополнительные расходы. Также установка дымохода через стену может навредить внешнему виду дома.
Технические характеристики труб
Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.
Диаметр
Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.
Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:
- В камине на 1 кВт мощности идет 8 кв. см сечения.
- В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
- Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
- При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.
Толщина стенок
В газовых устройствах определяется диаметром изделия:
- при величине 130‒450 мм толщина стенок составляет 0,5 мм;
- при диаметре 500 мм ‒ 0,6 мм;
- при показателе более 500 мм ‒ 0,8 мм.
В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.
Таким образом:
- до 450 градусов хватит величины 0,6 мм;
- более 450 градусов нужно 0,8 мм.
Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки
Толщина стенок – 0,8‒1 мм.
Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.
Высота
Высота дымохода относительно конька определяется исходя из трех параметров:
- СНиП 41-01-2003;
- строительных правил СП 7.13130.2009;
- руководство по эксплуатации производителя.
Рекомендации следующие:
- Высота сэндвичной трубы составляет от 5 м.
- Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
- На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
- На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.
Кирпич
Классический вариант – красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.
Керамика
Дымоходы долговечны, устойчивы к перепадам, высоким температурам.
Производители могут поставлять керамику с такими вариантами сборки:
- Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
- Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
- Керамзито-нержавеющие. Комбинирование двух предыдущих типов.
Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.
Нержавейка
Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.
Дымовая труба бывает:
- одностенная;
- сэндвичная (двухстенная).
Одностенная может монтироваться внутри дома.
Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.
Как провести дымоход через крышу
Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.
Существует два варианта монтажа дымохода через отверстие в потолке:
- В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
- Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.
Вывод дымохода через крышу — самая сложная часть монтажа
Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их
Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.
Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.
Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.
Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.
После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.
Статья по теме: Теплица с открывающейся крышей своими руками
Об особенностях эксплуатации
При эксплуатации сэндвич-дымохода в его трубах все равно будет скапливаться сажа, пусть и в незначительном количестве. Это со временем уменьшит площадь полезного сечения, что в свою очередь может привести к воспламенению. Поэтому проводите чистку дымохода минимум два раза в течение отопительного сезона, используя упомянутую выше ревизию. Есть и другой способ (так называемый стакан), который заключается в демонтаже всей нижней части конструкции.
Расстегнув хомут, можно открыть дренажную заглушку на тройнике, проинспектировать и прочистить в случае необходимости дымоход
Рекомендуем в качестве примера посмотреть полезный видеоматериал. Очень информативный ролик, в котором опытный печник рассказывает о правилах установки дымоходов такого типа.
Что советуют профессионалы?
Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.
Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:
- Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
- Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
- Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
- Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
- Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
- Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
- При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

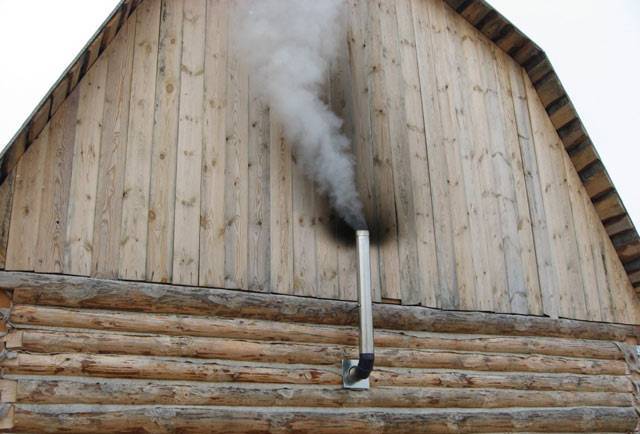

Так делать не надо
Важно знать
Перед началом установки стоит ознакомиться с некоторыми тонкостями
Например, важно знать, что чем большая площадь конструкции будет проходить внутри помещения, тем меньше будут потери тепла. Когда создается детальная схема, учтите тот факт, что ровные горизонтальные участки должны быть до одного метра
Учтите, что соприкасание системы с любыми коммуникациями, такими как газ и электричество, недопустимо. А если на пути размещения дымохода будут попадаться деревянные детали, то трубу нужно отдалить от них при помощи специальных стальных кронштейнов. Расстояние между креплениями не должно превышать одного метра.
Также внесите в план часть разборной трубы или вставки с дверцей, через которую будет возможно проводить осмотр и чистку от сажи. Конечно, установка сэндвич дымохода – дело серьезное и ответственное, поэтому если вы решитесь делать это без специалистов, то поймите степень ответственности и строго придерживайтесь пошаговой инструкции.
Как самостоятельно сделать и собрать сэндвич-трубу?
Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.
Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.
Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.
Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.
Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.
В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.
Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.
Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).
Способы монтажа
Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.
Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.
Примерная схема прохода трубы дымохода через стену и кровлю
Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.
Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.
По дыму или конденсату
Типы сборки сэндвич труб
Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.
Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.
Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.
Сделать самому или заказать?
Самому можно сделать только кирпичный дымоход или конструкцию из утепленной однослойной стальной трубы. Но кладка ровных и красивых стенок кирпичной трубы сложнее, чем кладка просто кирпичной стены, и у Вас должны быть навыки опытного каменщика. Однослойные трубы придется утеплять, качество самостоятельного утепления намного хуже, чем у готовых труб заводского изготовления.
Самостоятельно можно смонтировать дымовую трубу из керамики и сэндвич-труб. Изготовить элементы таких дымопроводов самостоятельно невозможно – зато промышленность выпускает множество модулей, позволяющих собрать трубопровод любой конструкции.
Вопрос о том, смонтировать трубу самому или нанять бригаду профессионалов, достаточно сложен. Монтаж дымохода – достаточно сложная работа, и стоит подумать и внимательно оценить свои возможности: имеется ли возможность взять сборные леса или подмости соответствующей высоты, будут ли у Вас помощники, есть ли у Вас навыки монтажа строительных конструкций, как Вы реагируете на высоту.
