Необходимая толщина стен каркасного дома для постоянного проживания должна быть? Пирог, нормы: Обзор

Выбираем плотность утеплителя для стен каркасного дома из различных материалов

В этой статье рассматривается толщина стен для дома круглогодичного проживания. В интернете очень много материалов на тему выбора оптимальной толщины стен каркасного дома, но они, либо списанные, причем с ошибками, либо изобилуют техническими терминами, которые достаточно трудно усвоить человеку, который впервые взялся за строительство.

Мы будем руководствоваться для расчета толщины стен строительными нормами и правилами (СНиП) — утвержденными документами, которыми должны руководствоваться все строительные организации. В СНиП СП 31-105-2002 «ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ЭНЕРГОЭФФЕКТИВНЫХ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ С ДЕРЕВЯННЫМ КАРКАСОМ», в главе «Теплозащита», говорится, что минимальная толщина утепляющего слоя в ограждающих конструкциях дома должна определяться расчетом в соответствии с требованиями СНиП II-3 исходя из требуемого расчетного сопротивления теплопередаче по условиям энергосбережения в зависимости от расчетных характеристик отопительного периода (средняя температура и продолжительность) для данного района строительства, принимаемых по СНиП 23-01.

То есть, мы должны определить среднюю температуру и продолжительность отопительного сезона для нашего района по таблице КЛИМАТИЧЕСКИЕ ПАРАМЕТРЫ ХОЛОДНОГО ПЕРИОДА ГОДА из СНиП 23-01 — СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ (представлена только часть таблицы):

Продолжительность, сут, и средняя температура воздуха, °С, периода со средней суточной температурой воздуха
Город	Продолжительность	Средняя температура
Архангельск	253	-4,4
Белгород	191	-1,9
Брянск	205	-2,3
Великий Новгород	221	-2,3
Владимир	213	-3,5
Волгоград	177	-2,4
Вологда	231	-4,1
Воронеж	196	-3,1
Вятка	231	-5,4
Дмитров	216	-3,1
Иваново	219	-3,9
Калининград	193	1,1
Калуга	210	-2,9
Кашира	212	-3,4
Кострома	222	-3,9
Курск	198	-2,4
Липецк	202	-3,4
Москва	206	-2,7
Мурманск	275	-3,2
Нижний Новгород	208	-3,8
Орел	205	-2,7
Петрозаводск	240	-3,1
Псков	212	-1,6
Рязань	208	-3,5
Самара	200	-5,5
Санкт-Петербург	216	-2,2
Саранск	209	-4,5
Саратов	196	-4,3
Тамбов	201	-3,7
Тверь	218	-3
Тула	207	-3
Чебоксары	217	-4,9
Ярославль	221	-4

Далее, определяем градусо-сутки отопительного периода по формуле: ГСОП=(Тв-Тс)*Д, где Тв — температура внутреннего воздуха, °С (20-22), Тс — средняя температура периода со средней суточной температурой воздуха ниже или равной 8°С (получили ее из предыдущей таблицы), Д — продолжительность (в сутках) периода со средней суточной температурой воздуха ниже или равной 8°С (получили ее из предыдущей таблицы).

В СНиП 23-02-2003 — Тепловая защита зданий, находим таблицу «Нормируемые значения сопротивления теплопередаче ограждающих конструкций»:

Градусо-сутки отопительного периода Dd, °С/сут	Нормируемые значения сопротивления теплопередаче Rreq, м 2/°С/Вт
2000	2,1
4000	2,8
6000	3,5
8000	4,2
10000	4,9
12000	5,6
a	0,00035
b	1,4

По ранее расчитанному ГСОП, находим сопротивление теплопередаче.

Если в таблице не нашли рассчитанный нами ранее ГСОП, определяем сопротивление теплопередаче по формуле: Rreq = aDd + b

Теперь нам надо определить коэффициент теплопроводности нашего утеплителя (указывется производителями) Например, для некоторых утеплителей на основе каменной ваты это 0,04. Окончательную толщину нашего утеплителя определяем по формуле: толщина = сопротивление теплопередаче * коэффициент теплопроводности.

Например, для Москвы: Тв = 22, Тс = -2,7, Д = 206. Находим градусо-сутки отопительного периода = (22 — (-2,7))*206 = 5089. Rreq = 0,00035*5089 + 1,4 = 3,18. Толщина утеплителя (Москва, для каменной ваты с коэффициентом теплопроводности 0,04) = 3,18 * 0,04 = 0,13м. Поскольку утеплители на основе каменной ваты выпускаются толщиной 10 и 5 см, берем толщину, равной 15см.

Расчет выполняется для утеплителя с коэффициентом теплопроводности 0.04 (средний для минеральной ваты)

Температура в доме:

Правильные стены

Итак, вы поставили идеальный фундамент, и настала очередь возводить стены. Так как мы строим каркасник, то для формирования стен первоначально необходимо возвести каркас. Для этого мы гидроизолируем фундамент, и устраиваем нижнюю обвязку из бруса.

Каркасная стена — все слои

Каркас стены начинаем возводить с углов, делая угловые стойки и фиксируя их укосинами. Далее делаем стойки промежуточные и горизонтальные перемычки. Брус берем пятнадцатку, чтобы между ним хорошо уложился утеплитель толщиной 15 см. Если вы хотите использовать утеплитель 18 см, то и брус нужен толще.

Сверху все стены скрепляем брусом верхней обвязки, и приступаем к полноценному формированию стены.

Каркас для стен

Пошагово о стенах

Этапы:

1. Укладываем утеплитель. Это может быть пенопласт, минеральная вата и пр., вплоть до стружки и соломы.
2. Снаружи дома утеплитель качественно, не пропуская ни миллиметра закрываем гидроизоляцией. Она укладывается внахлест (около 15-20 см), и изнутри склеивается специальной лентой. Когда снаружи все закрыто, переходит к стене с другой стороны.
3. Изнутри дом также обкладывается пленкой, однако не гидроизоляционной, а пароизоляционной, которая выводит лишнюю влагу от утеплителя наружу.
4. С двух сторон стены зашиваются плитами ОСБ.

Схема стен и кровли

Таким способом формируется и утепленная кровля.

Технология строительства

Прекрасными теплоизоляционными материалами являются пенобетон и дерево. Однако существуют и менее эффективные, но востребованные материалы, например, минеральная вата.

Она хороша тем, что наделена такими качествами, как влагостойкость, непродуваемость, к тому же не имеет швов. Но построить каркасный дом из такого материала невозможно, ведь он довольно мягок. Впрочем, можно сочетать его и с другими материалами, чтобы получить жесткую конструкцию. Она выполняется из листов металла или дерева, внутри которых находится и утеплитель, и пароизоляция.

Среди самых распространенных технологий, можно выделить два типа: щитовую и каркасно-рамочную. Для того чтобы определить, какие между ними отличия, нужно рассмотреть обе технологии.

Щитовая конструкция. С такой конструкцией способны справиться только специалисты. Сама коробка складывается довольно быстро: приблизительно за две недели. Состоит она из готовых щитов, которые нужно только транспортировать на место строительства. Изготавливаются они на заводах по тому же принципу, что и сэндвич-панели. Эти щиты имеют в своем составе по два слоя металлической и деревянной обшивки, между которыми укладывается теплоизоляционный слой и слой пароизоляции. Это позволяет комфортно жить даже в холодное время года.

Узлы крепления

Примеры узлов крепления каркасного строения

Узлы стен каркасного дома – это места их креплений между собой и к основанию.

Основные соединения:

1. Соединение несущих стен с кровлей. Монолитные стойки устанавливаются перпендикулярно стене, но на фронтоне или на перегородках они располагаются параллельно. Углы стенового каркаса необходимо укрепить дополнительными стойками.
2. Межстеночные узлы. Для надежности соединения межкомнатных стен с наружными конструкциями, в боковом каркасе перпендикулярно к угловой крайней стойке располагается дополнительная. Это необходимо для правильного формирования внутреннего угла и упрощает монтаж ОСБ плит.
3. Скрепление перегородок и стен с полом и перекрытиями. Стойки несущего каркаса прибиваются тремя гвоздями длиной 9 см к балкам. Если вертикальная конструкция возводится прямо на обвязке балок или перемычках, непосредственно в нее забивается третий гвоздь. При установке межкомнатных перегородок стойки каркаса прибиваются одним элементом крепления.
4. Узлы дверных и оконных проемов. В финской и канадской технологии усиливаются проемы по-разному. К примеру, американцы придумали способ с использованием сдвоенных стоек, монтируемых над проемами и под ними. Над проемом крепится хидер из доски, под проемом горизонтальные доски, которые впоследствии держат вес установленной конструкции. Финская технология вместо хидера предусматривает ригель.
5. Укосины или диагональные распорки – это один из важнейших элементов конструкции каркаса. Именно эти элементы не дают дому покоситься и упасть, обеспечивая каркасу дополнительную прочность и жесткость. Укосины врезаются в нижнюю и верхнюю обвязку балок. Применяются они в обязательном порядке, если не планируется использование OSB листов или фанеры для обшивки каркаса. Укосины могут быть деревянными или металлическими.
6. Угловое соединение двух несущих стен. В зимнее время углы имеют свойство промерзать, поэтому просто соединить угловой брус не получится. Делается угол по схеме 2+1, где третья стойка прибивается к одной из крайних и формирует полноценный угол. Соединяются стойки пятью 90 мм гвоздями.

Классическая схема пирога кирпичной стены современного строения

Область применения

Настоящий Свод правил распространяется на проектирование и строительство одноквартирных и блокированных жилых домов высокой энергоэффективности (по СНиП 31-02) со стенами каркасно-обшивной конструкции на деревянном каркасе (далее – дома) и устанавливает положения, связанные с особенностями конструкции и эксплуатации этих домов.

В этих домах предусматривается создание регулируемого температурно-влажностного режима и поддержание соответствующего санитарным нормам качества воздуха в помещениях при высокой степени изоляции внутреннего пространства с устройством преимущественно системы воздушного отопления, совмещенной с системой механической вентиляции; возможно также устройство систем водяного отопления и механической вентиляции. На дома, в которых не предусматривается применение указанных решений, настоящий Свод правил не распространяется. Такие дома должны проектироваться в соответствии с общими требованиями строительных норм и правил.

Соблюдение правил, установленных в настоящем документе, при проектировании и строительстве домов обеспечивает соответствие домов обязательным требованиям СНиП 31-02 по прочности и устойчивости, пожарной безопасности и безопасности при пользовании, обеспечению санитарно-эпидемиологических требований, энергоэффективности и долговечности.

Каркасная технология строительства

Суть возведения каркасных домов в том, что они собираются прямо на строительной площадке из готовых секций стен и перекрытий, которые крепятся к каркасу. Целые элементы строения привозятся на место строительства уже в готовом виде, что в разы сокращает сроки возведения дома.

Каркас является основой такого дома, представляя собой очень прочную несущую силовую конструкцию.

Существуют четкие этапы строительства каркасного дома. Укладка утеплителей, изоляционных и прочих слоев выполняется в строгой очередности, что обеспечивает правильный процесс, а это в свою очередь исключает зазоры, ошибки монтажа и несогласованность между видами работ, что теоретически могло бы происходить при классическом строительстве.

Возведение дома по каркасной технологии не требует тяжелой строительной техники и не привязано к сезону. Нет ограничений и по выбору вариантов дизайна и отделки.

Процесс строительства можно увидеть в этом ролике:

Делаем каркас для дома

Конструкция каркаса состоит из металлических или деревянных балок, закрепленных специальным образом. Каркас из металла или дерева состоит из угловых стоек, внутренних стоек, горизонтальный перемычек, подкосов. Все крепления балок между собой должны быть надежными, для чего используются уголки, саморезы, гвозди. Пока стена дома не обшита, каркас следует подпирать временными укосинами, которые не дают стене отклоняться в сторону.

Схема конструкции каркаса стены

Каркас устанавливается на обвязку, которая является необходимым элементом будущего дома. Обвязка представляет собой брус или доски, которые укладываются на фундамент и закрепляются анкерными болтами. Между фундаментом и обвязкой необходимо проложить гидроизоляцию и, в некоторых случаях, утеплитель. Это делается для того, чтобы дерево не контактировало в цементом, и не происходило его разрушения. Для металла используется такая же технология.

Фундамент для каркасного дома выбирают легкий, так как сам дом редко усаживается из-за своей небольшой массы. Исключения составляют глинистые почвы и сыпучие.

После установки всех стоек и других элементов каркасных конструкций, выполняется верхняя обвязка. Это последний этап в формировании каркаса стены, во время которого все стены соединяются в одну конструкцию.

Соединение угловой стойки с обвязкой

Подробнее об устройстве каркаса стен можно прочитать здесь. а об устройстве обвязки – тут .

Не забывайте проверять все элементы на геометрию. Вертикальные стойки должны стоять строго вертикально, а угол между нижней обвязкой и брусом должен быть ровно 90 градусов. Обвязка должна лежать на одном уровне, ее качество во многом зависит от ровности фундамента. Допускается перекос в несколько миллиметров, но не более 10 мм. Горизонтальные балки должны лежать строго горизонтально, расстояние между началом балки и нижней обвязкой должно соответствовать расстоянию между концом балки и обвязкой.

Виды соединения бруса в деревянном каркасе стены

Требования к теплоизоляционному материалу

Каркасы домов, возведенных по «канадской» технологии, собираются из плит OSB или дерева. Чтобы утеплитель не стал причиной порчи конструкций, он должен обладать достаточной паропроницаемостью – не менее 0,32 Мг.

Этому требованию в абсолютной мере соответствуют волокнистые теплоизоляторы – минераловатные материалы. Популярные синтетические утеплители, такие как пенопласт и аналоги на полимерной основе, нельзя применять в деревянных конструкциях по двум причинам:

1. Во-первых, из-за отсутствия упругости теплоизолятор не сможет подстроиться под временные деформации древесины (усушка, увеличение объема). Как результат – образование трещин и мостиков холода.
2. Во-вторых, пенопласт и его аналоги не дают «дышать» дереву. Это приводит к накоплению влаги, появлению плесени и гниению конструктивных элементов.

Выбирая, чем утеплить каркасный дом, помимо паропроницаемости, следует учесть и дополнительные свойства теплоизолятора. Приветствуется такие показатели:

• пожаробезопасность;
• экологичность;
• низкая теплопроводность;
• стойкость к усадке;
• минимальное водопоглощение.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность

Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами

Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

• «в полдерева» и «в лапу»;
• «ласточкин хвост»;
• «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов. Шаг стоек во многом зависит от заранее выбранного материала стен

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Какой должна быть толщина утеплителя для стен каркасного дома

Для утепления каркасного дома используются SIP-панели. Они состоят из пенополистирола, который обшит древесиной. Толщина стен определяется на заводе, где производятся панели. Они могут быть от 12,5 до 22,5 см.

На толщину стен каркасного дома влияют материалы, используемые для внешней и внутренней отделки, которая может составлять 2–10 см.

Чтобы улучшить теплоизоляцию дома с вентилируемым фасадом, необходима воздушная прослойка (1-2 см). Не стоит применять материалы большой толщины для внутренней отделки, чтобы не уменьшать пространство внутри дома. При необходимости дополнительного утепления рекомендуется все работы проводить снаружи.

Лучше всего сделать это при помощи пенопласта. Данный материал негигроскопичен и защищает утеплитель, расположенный внутри, от влаги. Если стены утеплены минватой, то именно пенопласт идеально подойдет для внешней отделки.

Как рассчитать толщину стен каркасного дома? Прежде всего определяемся с толщиной теплоизоляционного материала. Затем рассчитываем габариты стен. Дело в том, что от утеплителя зависит не только толщина стеновой панели, но и ее конструкция. Если применяется минвата, потребуется зазор для вентиляции. При использовании пенополистирола (пенополиуретана) такие пустоты оставлять не нужно.

Определение толщины стен каркасного дома

Для строительства летней дачи достаточно бруса толщиной 10 мм с соответствующим слоем утеплителя, уложенного между стойками. Если используется гипсокартон, вместо внутренней обшивки можно применять обрешетку из досок. В итоге стены достигают 150-170 мм. Аналогичной толщины достаточно для неотапливаемого гаража или хозяйственной пристройки.

При возведении капитального дома стены каркасной конструкции с учетом дополнительного слоя утеплителя и вентиляционного зазора превышают 200-230 мм. Индивидуальная толщина зависит от размеров стоек, видов изоляционных и отделочных материалов. При прочих равных использование фасадной штукатурки и облицовочного кирпича приведет к разным показателям.

Рассчитать толщину стен до начала строительства каркасного дома важно для определения типа и мощности фундамента. Выполнить задачу своими силами сложно, хотя и возможно при наличии грамотно составленного проекта и сметной документации

Воспользовавшись услугами опытных профессионалов, легко решить проблему без ошибок, приводящих к нарушению норм.

Технологии каркасного строительства недаром практикуются и совершенствуются в северных странах. Тщательно спроектированные и аккуратно смонтированные многослойные стены отлично сохраняют тепло, обеспечивая минимальную нагрузку на фундамент и максимальную экономию полезного пространства. Чтобы достичь безупречного результата, просто обратитесь к специалистам!

Фундамент

Для каркасного дома можно использовать фундамент любого типа, перед выбором обязательно нужно определить, на каком грунте будет производиться строительство. Необходимо узнать на какую глубину промерзает грунт зимой.

Свайно винтовой фундамент обвязывают брусом.

Лучшие каркасные дома под ключ чаще всего строят на столбчатом или свайно-винтовом фундаменте.

• Столбчатый фундамент. Столбы устанавливаются во всех углах постройки, под пересечениями стен, под прогонами, а также в местах повышенных нагрузок. Сверху столбов укладываются обвязочные балки, которые соединяют фундамент единым каркасом. Главная особенность такой конструкции – дешевизна.
• Свайно-винтовой фундамент. Используются на всех типах почв, кроме каменистых почв. Не требуют земляных работ, однако для установки сваи понадобится как минимум три рабочих. Преимущества – высокая скорость установки и доступная цена.

Какой утеплитель выбрать

На современном строительном рынке представлен огромнейший ассортимент теплоизоляционных материалов: пенополиуретан, пенополистирол, различные засыпки и минераловатные утеплители. Наиболее энергоэффективным утеплителем считается тот теплоизоляционный материал, который имеет заполненные воздухом закрытые полости — пенополиуретан и пенополистирол. Однако эти теплоизоляционные материалы имеют очень существенные недостатки, которые перечеркивают их основное преимущество — высокую энергоэффективность. Такие утеплители не долговечны, активно поддерживают горение (и при этом выделяют ядовитые вещества), отличаются низкой паропроницаемостью, и в них заводятся грызуны.

Практика показала, что самыми оптимальными характеристиками для теплоизоляции каркасного дома обладает традиционный волокнистый  то есть, минеральная вата. Этот теплоизоляционный материал негорюч,  обладает низким коэффициентом теплопроводности и высокой паропроницаемостью, в нем не заводятся грызуны, и он не требует использования специального крепежа  монтаже. Проще говоря, современный минераловатный утеплитель (каменная вата) — это высокоэффективный, экономичный и экологичный материал, который не имеет ничего общего с той стекловатой, которая активно использовалась для утепления домов в советское время.

Преимущества каркасных стен

Лёгкость каркасных стен позволяет весомо снизить затраты на обустройство фундамента. Используемые современные материалы обеспечивают высокие теплоизоляционные свойства дома. При одинаковой толщине стен, теплоизоляция каркасного дома в два раза лучше, чем у кирпичного, и более чем в 3 раза лучше, чем у стен из пенобетона .

Все перечисленные преимущества, а также скорость строительства и доступная цена каркасного дома делает его востребованным у потребителя. Но при разработке проекта надо помнить о главных функциях любого дома: быть тёплым и звуконепроницаемым. Не имеет значения, будет ли дом строиться своими руками или с привлечением специалистов, знать, как выглядит правильная конструкция стены дома, возведённого по каркасной технологии, будет не лишним.

Как сделать эконом-вариант теплицы для зимы

Если финансы не позволяют вам построить капитальную теплицу – не отчаивайтесь. При должной смекалке можно достигнуть отличного результата при минимальных денежных затратах. Мы предлагаем вам лично убедиться. Как просто и недорого строится зимняя теплица своими руками расскажет видео из программы «Четыре сотки»:

Хозяева подобного здания еще летом должны продумать, как утеплить щитовой дом для зимнего проживания. Возводится такой дом обычно в довольно короткие сроки, и если дело происходит в теплое время года, есть шанс временно не это не обратить должного внимания и подзабыть, что будет выглядеть достаточно существенно в пору зимних холодов и ветров.

Такие строения частенько ставятся на дачных участках: они дешевы, быстры в изготовлении и вполне отвечают всем требованиям загородной жизни. Но – только, когда на улице тепло и даже жарко. Зимой типовой каркасный домик очень холоден, даже если вы предусмотрели какое-нибудь отопление в нем (что без утепления, как правило, деньги на ветер). Не спасет и система теплого пола, которую многие считают панацеей.

Все дело в очень слабой теплоизоляции; включая котел, вы фактически отапливаете улицу. Конечно, есть варианты щитовых строений, рассчитанные на круглогодичное обитание в них. Но на дачах обычно ставится самая простая, летняя модификация – люди в большинстве своем не предполагают возвращаться к садам и огородам до весны. И если у вас возникли новые интересы, обстоятельства и хобби, призывающие вас в холода пожить на даче, нужно озаботиться ее комфортабельностью. Хотя бы в плане выполненного объема работ по утеплению.

Как утеплить щитовой дом для зимнего проживания? Процесс можно разбить на три одинаково важных этапа.

Убираем щели

Обследование начинается со стен. Наиболее вероятные места образования щелей – углы помещения, стыки стен и пола (зачастую здесь щели прикрыты плинтусами, но из-под них все равно дует), оконные проемы (здесь проверяется весь периметр, но особенно придирчиво – внизу, под подоконником, если он установлении, или под нижним наличником). На плоскостях стен, если дом не слишком стар, обычно щели отсутствуют.

Найденные зазоры конопатятся. Использовать для этого можно дедовские материалы, то есть паклю или джутовую веревку. Наносится немного клея ПВА, и чопик плотно вбивается в найденную дырку.

Проверке подлежит и потолок: теплый воздух, как известно из уроков физики, склонен подниматься. И если перекрытие дырявое, он будет греть ненужный чердак, вместо того, чтобы остаться в комнате. Целостность потолка легко проверить зимой: ставите под крышей тазик со снегом, если не тает – значит, доступа из нижнего помещения нет. При обнаружении щелей они задуваются со стороны крыши пенополистиролом из распылителя.

Устранив подобные дефекты, можно приступать к самой теплоизоляции. И сначала надо выбрать утеплительный материал.

Что годится для теплоизоляции

Наружное утепление

• Стены зачищаются, обнаруженные дефекты конопатятся, поверхность пропитывается антисептиками.
• Набивается обрешетка. Если утеплитель листовой, она будет ячеистой, и размеры гнезда между рейками соответствуют размерам плиты.
• Если рулонный – планки набиваются без перемычек по всей длине или высоте дома с расстоянием в ширину рулона. Ровность прокладки обрешетки контролируется уровнем: от этого зависит гладкость стены после финишной отделки.
• По всей поверхности прокладывается гидроизоляция. Ее роль отлично исполнит строительный полиэтилен, прикрепляемый пистолетом.
• Полотнища должны заходить друг на друга и не натягиваться, чтобы не мешали последующей укладке изолятора. Стыки проклеиваются скотчем.
• Теплоизолятор размещается внутри обрешетки и крепится либо клеем, либо на дюбеля. Если выбран клей, стену для лучшего сцепления материалов советуют прошлифовать.

Внутреннее утепление

Если вам покажется, что только ДСП и гипсокартона маловато, можете использовать плиты силикат-кальция. Они разрешены для внутренних утеплительных работ (поскольку относятся к дышащей обшивке), имеют высокие теплоизоляционные характеристики и по толщине превышают привычные материалы. Да, и не верьте тем, кто уверяет вас, что каркасное жилище – только для лета, так как утеплить щитовой дом для зимнего проживания не только возможно, но и довольно недорого.

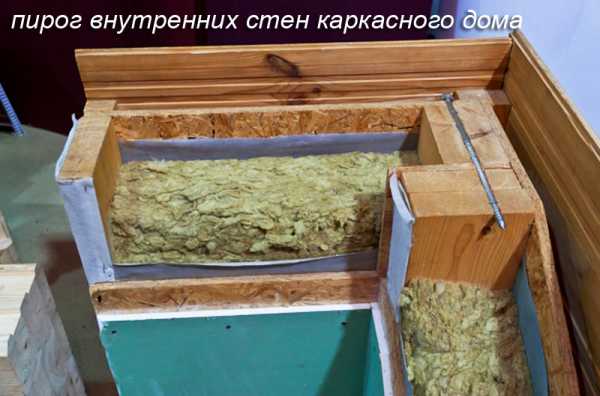

Как устроен пирог каркасной стены

Ограждающие конструкции каркасных жилищ выполняются из нескольких слоев. Между внешней и внутренней основой размещаются различные утеплители, закрепляются отделочные материалы.

Примерный состав перегородки

Качественная конструкция включает следующие слои:

• внешняя обшивка;
• листовой материал;
• влагозащитную пленку;
• теплоизолятор;
• пароизоляционная мембрана;
• внутренняя отделка.

Рекомендуется использовать наиболее современные материалы, которые не теряют своих свойств в течение длительного периода времени и имеют хорошую сопротивляемость неблагоприятным внешним воздействиям. Они отличаются не только отличными эксплуатационными характеристиками, но и небольшой толщиной. При использовании продвинутых утеплителей удастся значительно снизить габариты перегородочной конструкции.

Внешняя обшивка стены

Состоит из декоративного стройматериала, под которым находятся утеплители, пленки. В качестве фасадной отделки может выступать сайдинг, имитация бруса, любой другой материал, за которыми контробрешетка и обрешетка. Обшивка также маскирует теплоизолятор, например, минеральная вата. Толщина слоя в среднем около 150 мм.

За утеплителем находится слой пароизоляции. После этого начинается внутренняя обрешетка. Несколько слоев определяют высокие теплоизоляционные параметры, позволяющие возводить каркасные коттеджи в северных регионах.

Внутренняя стеновая обшивка

Внутри помещения часто используется гипсокартон другой материал, который выступает в качестве черновой отделки. На листы может наноситься шпаклевка для дальнейшего окрашивания, поклейки обоев. Допустимо создавать обшивку из натурального бруса. Толщина внутренней отделки обычно не превышает 10 – 20 мм.

Каркасному жилому дому допускается придать полностью натуральный вид

Домостроение требует от человека серьезного подхода. Чтобы между различными слоями не возникал конденсат, необходимо внимательно изучать основные правила и нюансы. Если перепутать слои, упустить важный момент, то энергоэффективность будет значительно снижена. Более того, возникнет риск деформации каркасных и стеновых элементов.

Фундамент под жилье

Итак, если вы строите своими руками дом для проживания в нем постоянно, обратите внимание на фундамент. Мы НЕ рекомендуем ставить малозаглубленный фундамент и столбчатый

Эти фундаменты хороши для дачи, но не для жилья. Поэтому стоит рассмотреть либо ленточный монолитный фундамент с глубиной ниже точки промерзания (для каждого региона она своя), либо свайно-винтовой, однако у него также имеется ряд претензий – в основном к качеству свай на нашем рынке.

Фундамент для каркасного дома укреплен арматурой. Опалубка из доски с покрытием из пленки — для надежности.

Итак, ленточный фундамент. Он возводится в несколько этапов. Более подробную информацию вы найдете в тематическом разделе на нашем сайте, а здесь я только кратко расскажу основные этапы возведения:

1. Расчищаем территорию, стараясь, чтоб она была ровной и без мусора в виде камней, веток, палок и пр.
2. Используя веревку и колышки, с помощью лазерной строительной линейки (можно и без нее, но так удобнее), делаем разметку.
3. Копаем траншею, толщиной минимум 30 см и глубиной минимум полметра.
4. Устанавливаем опалубку нужной высоты, обычно от 40 см и выше. Чем выше – тем лучше.
5. Заливаем бетоном и даем пару недель застыть.
6. Проверяем ровность поверхности, чтобы не было перекосов. Где надо – доливаем фундамент. Вновь проверяем геометрию.
7. Снимаем опалубку, проверяем углы. Если опалубка была толковая, то с углами будет все в порядке. Если опалубку вы делали своими руками и использовали старые доски, то могут быть проблемы. В таком случае необходимо углы ровнять, устраивая опалубку заново.

Это что касается ленточного фундамента, который подходит для жилого здания. Свайно-винтовой устанавливается гораздо проще, однако качество его будет ниже, если вам попадутся недобросовестные продавцы свай. Чтобы не ошибиться, необходимо лично просмотреть каждую сваю и ознакомиться с документами

Особое внимание обратите на толщину защитного слоя. У некоторых свай защитный слой частично удаляется еще в момент вкручивания их в землю, но узнаете вы это только тогда, когда лопасти будут разрушены

На самом деле существует огромная разница между канадскими или финскими стандартами и российскими, поэтому если не удалось достать нормальные сваи – вам можно посочувствовать. Отзывы о домах, которые простояли на сваях, более 10 лет в нашей стране отсутствуют, так как такие здания стали строить относительно недавно.

Винтовые сваи

Сваи

Пошаговая установка свай:

1. Делается разметка фундамента, отмечаются места, куда будут установлены сваи.
2. Использую трубу в виде рычага, вставленного в отверстие сваи сверху, вкручивается свая на нужную глубину – ниже точки промерзания. Для этого достаточно двух человек.
3. Свая должна вкручиваться строго вертикально, поэтому вертикальность проверяется отвесов и во время установки, и после.
4. Все сваи должны быть установлены так, чтобы обвязка последующая была на одном уровне.
5. Выкручивать назад сваю, если вы ее «перекрутили» уже нельзя.

Свайный фундамент хорош тем, что может возводиться на любых почвах, и даже в таких сложных местах, как по оврагам или берегам рек.

Установка винтовых свай
