Виды штангенциркулей и их отличия + фото

Вы не поверите, но по ГОСТу существует аж целых 6 разновидностей этого прибора. Я сам был весьма озадачен, когда узнал об этом. Ну, что давайте разбираться, чем отличаются эти шесть видов легендарного штангенциркуля.

штангенциркуль

По ГОСТу 166-89 есть целых шесть видов разнообразных штангенциркулей, это: ШЦ-I, ШЦК, ШЦТ-I, ШЦ-II, ШЦ-III, ШЦЦ. Как понятно из этих сокращений, ШЦ – это штангенциркуль, но вот, что означают остальные символы, будем поочередно разбираться, а для подсказки используем тот самый ГОСТ.

В статье будут использоваться термины, обозначающие разнообразные детали и части штангенциркуля, и, что бы не грузить вас схематическими рисунками я сделал красивое фото и подписал все детали:

из чего состоит штангенциркуль

Так же хотелось бы добавить, что штангенциркули можно разделить на три типа по способу снятия показаний:

• нониусные — то есть классические;
• циферблатные — оснащены механическим циферблатом для удобства и быстроты снятия показаний;
• цифровые — с цифровой индикацией для безошибочного считывания.

Для понятия ГОСТа, об этом разделении обязательно нужно знать. А теперь пройдемся по ГОСТу!

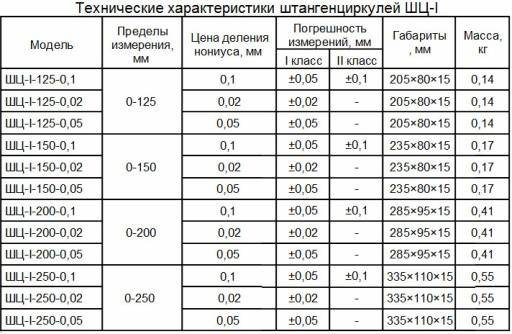

ШЦ-I

ШЦ-I

ШЦ-I – это самый, что ни на есть классический, нониусный штангенциркуль, тот самый, с которым вы скорее всего встречались в школе. У ШЦ-I двустороннее расположение губок, для измерения наружных и внутренних размеров, и так же присутствует линейка глубиномер.

ШЦ-II

ШЦ-II

ШЦ-II отличается от классического ШЦ-I, что так же предназначен для разметки, для облегчения которой оснащён рамкой микрометрической подачи.

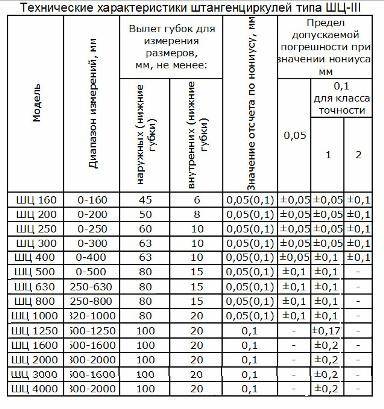

ШЦ-III

ШЦ-III

Как видите на фото на ШЦ-III отличается ШЦ-II односторонним расположением губок, то есть губки для внутренних измерений отсутствуют. Несмотря на это ШЦ-III все так же используется для измерения наружных и внутренних размеров, просто для измерения внутреннего размера нужно делать поправку на толщину губки. Обычно поправка для расчета указывается на самой губке (цифра 10 на фото, то есть ширина каждой губки 5 мм).

ШЦТ-I

ШЦТ-I

ШЦТ-I это все тот же предыдущий ШЦ-III с односторонним расположением губок, но оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.

Цитата их ГОСТАа:

ШЦК

ШЦК

ШЦК – это штангенциркуль с круговой шкалой, то есть К – это круговая шкала. В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Такой механический циферблат позволяет значительно проще и быстрее считывать показания.

ШЦЦ

ШЦЦ

ШЦЦ – это последний писк моды, штангенциркуль с электронным табло.

Кстати если вы не умеете пользоваться штангенциркулем, то у меня есть интересная публикация: ““

Ну и если вам стало скучно, то интересное видео с новыми столярными хитростями и лайфхаками.

Буду благодарен, если посетите мой сайтLoftStyle.site, я очень буду рад гостям и критике.Если вам была интересна и полезна статья, то обязательно, просто обязательно ставим лайк и подписываемся!!! Так же не забываем проYouTube канал, там тоже все интересно. Все предложения, пожелания и критику шлите на badart@yandex.ru или же в комментарии под публикацией или же через обратную связью на сайте!

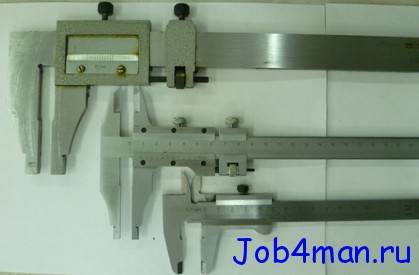

Разновидности конструкции штангенциркулей и их маркировка

Наряду с простейшей механической моделью, устройство которой рассмотрено выше, существуют и другие. Их можно разделить на 4 основных вида, имеющих 8 стандартных размеров. Их конструкции, как и назначение, имеют некоторые отличия. Помимо рассмотренного выше двустороннего штангенциркуля ШЦ – 1 существует односторонний вариант ШЦТ- 1. Он имеет губки только с одной стороны и линейку для измерения глубин. Хотя он имеет механическое устройство, как и ШЦ – 1, материалом для его изготовления служит твердая высоколегированная сталь. Такой инструмент помогает определить наружные линейные размеры и глубину отверстий при абразивном воздействии на измеряемый предмет.

Инструмент под названием ШЦ – 2 оснащен двусторонней конструкцией, но губки для измерений внутренних и наружных поверхностей совмещены, и имеют соответственно плоские поверхности внутри и цилиндрические снаружи. Напротив них находятся губки такой же величины для измерения наружных размеров, имеющие заточенные кромки. Это позволяет производить не только измерение, но и разметку на поверхности измеряемой детали. Кроме того, эта модель имеет вспомогательную рамку микрометрической подачи, позволяющую снимать показания с большой точностью.

Штангенциркуль ШЦ – 3 отличается от предыдущей модели только односторонней конструкцией. Его пара губок предназначена для измерения как внутренних, так и наружных размеров. Эта модель предназначена для измерения самых больших размеров, поэтому сама тоже достаточно велика. А чем больше размеры измерительного прибора, тем больше получаемая при измерении погрешность. Поэтому, помимо вышеописанных конструкций, штангенциркули делятся по индикаторам, с помощью которых снимаются показания.

Согласно этому принципу они одразделяются на нониусные, на которых показания вычисляются самостоятельно, исходя из перемещения рамки, на циферблатные и цифровые. В циферблатных, имеющих маркировку ШЦК, используется тот же механический принцип. На рамке расположена цифровая шкала, связанная со штангой зубчатой передачей. Целые миллиметры считываются по положению края рамки, а их доли уже по циферблату. Такой штангенциркуль имеет более высокий класс точности, чем нониусный, и может составлять до 0,01 мм. Однако он очень уязвим для механических повреждений и загрязнения зубчатой рейки от измеряемых деталей.

Какой штангенциркуль лучше купить

При выборе данного устройства важно определить сферу применения измерителя. Для домашнего использования нет смысла приобретать слишком громоздкие или дорогие модели

Они понадобятся профессионалам. Большие устройства нужны на заводах и производствах. Измеритель должен быть сделан из стали. Тогда он будет служить долгие годы. Хорошо, когда в комплекте идёт прочный футляр. В противном случае придётся искать что-то, в чём его транспортировать. Если говорить о самых лучших моделях, то это следующие:

Если измеритель планируется использовать для каких-то официальных замеров, то лучше, чтобы он был занесён в Госреестр. Так не будет возникать каких-либо сложностей при проведении необходимых поверок. Такая процедура нужна для частных сертифицированных мастеров, на коммерческих производствах, на крупных предприятиях государственного сектора.

Как выбрать электронный штангенциркуль

Чтобы подобрать лучший инструмент, не стоит полагаться только на рейтинги и рекомендации консультантов. Нужно самостоятельно владеть базовыми знаниями, которые помогут разобраться с основными параметрами цифровых штангенциркулей.

Результат замера у цифрового штангенциркуля выводится на электронное табло

Основные разновидности

Электронный измерительный инструмент считается лучшим по сравнению с механическими штангенциркулями из-за скорости работы и простоты пользования. Человеку не приходится присматриваться к разметке, что особо проблематично людям с плохим зрением. Данные выводятся в виде цифр на электронный дисплей.

Важно! Электронный измерительный инструмент можно подключать к компьютеру для переноса данных или распечатки их через принтер.

Электронные штангенциркули разделяются на несколько видов, каждый из которых отличается исполнением и областью применения:

1. ТИП 1 и 2. Цифровой инструмент этой группы предназначен для выполнения наружных и внутренних замеров. По конструкции штангенциркули бывают одно- и двухсторонние. У них может присутствовать или отсутствовать глубиномер.
2. ТИП 3. Электронные модели этой группы способны делать замеры большого диапазона.
3. Разметочные. Простейший вид штангенциркулей, которые используют для разметки заготовок.
4. Специальные. Электронными штангенциркулями этой группы замеряют наружные и внутренние канавки, уступы и другие сложные элементы.

Осуществляя выбор лучшего цифрового устройства, в первую очередь задумываются о задачах, которые собираются решать с помощью инструмента. Отсюда определяются, какими характеристиками должен обладать цифровой инструмент. Основными из них являются:

• диапазон замера;
• размер погрешности;
• цена деления;
• в каких условиях способен работать цифровой прибор: влажность, диапазон температур.

Если осуществлять выбор электронного устройства для пользования в быту, то диапазона измерений хватит от 0-125 до 0-150 мм. При этом цены деления хватит 0,01 мм. Для профессионального пользования требования будут выше. Диапазон измерений от 300 мм. Цена деления – 0,01, 0,02, 0,05 и 0,1 мм.

Качество исполнения

Штангенциркуль является измерительным высокоточным инструментом. Для него важна точность замера, которая часто зависит от качества исполнения электронного устройства. При покупке нужно тщательно провести осмотр

Внимание обращают на следующие нюансы:

1. Внешний вид. Цифровая модель должна соответствовать фотографии на упаковке, а также изображению, которое производитель размещает на официальном сайте. Номер на корпусе должен означать страну-изготовителя.
2. Исполнение подвижной рамки. Элемент должен свободно и плавно перемещаться по линейке. Лучшей считается рамка из нержавейки или сплавов цветных металлов.
3. Губки. Именно этот элемент во многом отвечает за точность замера. На губках должна быть идеальная шлифовка поверхности, отсутствие зазубрин, люфта и других дефектов. В сомкнутом состоянии между губками не должен оставаться зазор, а на электронном дисплее высвечиваться значение 0.
4. Точность. Параметр должен соответствовать указанным производителем характеристикам. Для этого проводят контрольный замер детали с известными точными размерами.
5. Комплектность. С цифровым штангенциркулем должен идти технический паспорт, в котором стоит отметка о гарантии, поверке, инструкция. Плюсом будет, если производитель предусмотрел чехол, батарейки.

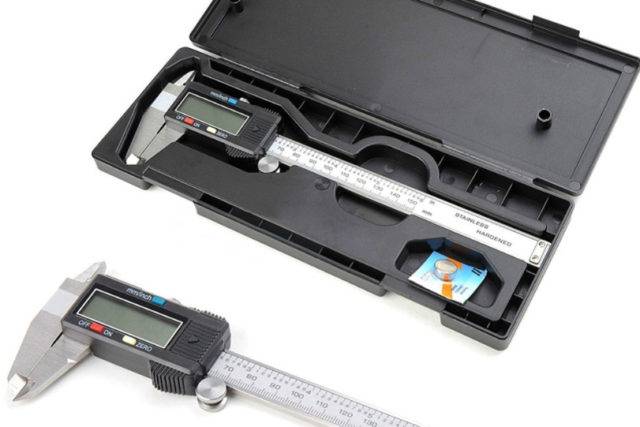

Кейс обеспечивает хорошую сохранность электронного устройства

Если, осуществляя выбор штангенциркуля, при осмотре обнаружили большие несоответствия, от такой цифровой модели лучше отказаться.

Дополнительные функции

Производитель наделяет свои электронные устройства дополнительными функциями. Они направлены на упрощение работы, делают цифровой инструмент лучшим среди конкурентов.

К дополнительным функциям относятся:

1. Автоматическое включение цифрового прибора при перемещении губок и самостоятельное отключение в случае его неиспользования. Функция ускоряет рабочий процесс за счет отсутствия необходимости выполнять лишние действия. Автоматическое отключение экономит заряд батареек.
2. Функция переключения единиц измерения позволяет выводить на электронный экран результат в дюймах и миллиметрах.
3. Функция переключения относительный/абсолютный режим позволяет выставить в требуемой точке 0 и отсюда продолжать делать замер.
4. Функция MODE. При запуске цифровой инструмент переходит в режим быстрой работы, предоставляется возможность выполнять замеры минимального или максимального значения.

Дополнительной функцией считается вывод данных на компьютер. Некоторые дешевые цифровые модели лишены этого приоритета.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

1. Выдвинуть планку путем перемещения подвижной рамки
2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

https://youtube.com/watch?v=5tnYqpZPEv8%3F

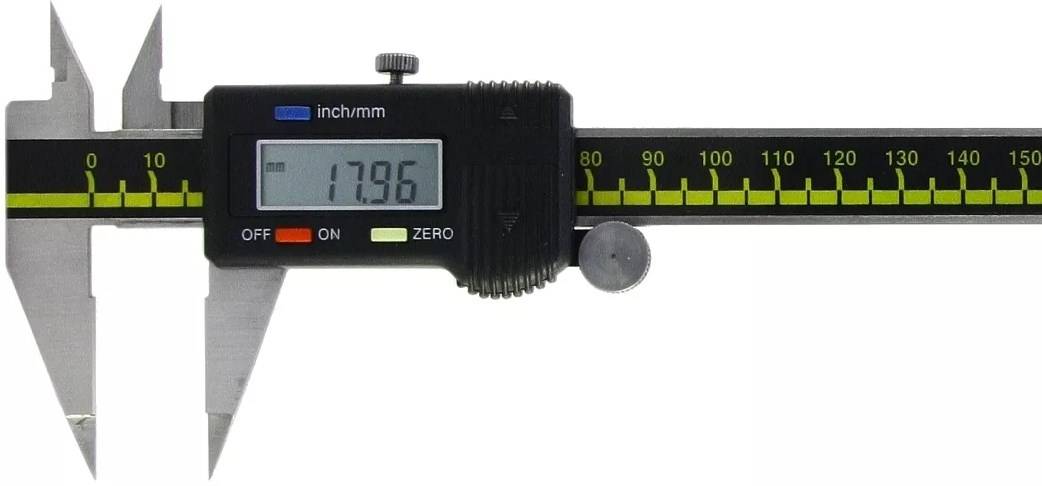

Конструктивные особенности устройства

Главные элементы цифрового измерительного инструмента аналогичны тем, которые установлены в стандартных моделях, но тут есть ряд электронных частей. В общем, штангенциркуль цифрового типа в себя включает:

• губки для измерения внутренних поверхностей;
• губки для измерения внешних поверхностей;
• штангу;
• передвижную рамку;
• источник питания (батарейку или АКБ);
• ролик, позволяющий изменять длину;
• кнопку сброса;
• кнопку включения/выключения;
• кнопку переключения дюйм/мм.

Наличие дополнительных опций и кнопок зависит от той или иной модели. На некотором инструменте даже установлены модули для передачи информации посредством беспроводных технологий. В общем, главные элементы идентичны у всех приспособлений.

Для того чтобы увидеть информацию, полученную в ходе измерений, не требуется напрягать свои глаза и вглядываться — контрастный и качественный экран отображает крупные цифровые символы, что крайне удобно при недостаточном освещении или проблемах, связанных со зрением. На линейке электронного штангенциркуля есть дополнительная шкала в миллиметрах и дюймах, потому им можно пользоваться даже в выключенном состоянии.

Как считывать показания?

Первоначальный замер производите по основной шкале. Выделите целое количество миллиметров. Для того чтобы узнать более точные показания, ищите риски на нониусе (второй шкале). Вам необходимо будет найти, где риски второй шкалы совпадают с первой. Если вы на глаз сможете определить по основной шкале, что показание ближе к концу миллиметра, то и искать надсечки тоже лучше с конца нониусной шкалы. Именно риски должны показывать самые точные показания.

В случае когда у вас совпадает несколько рисок, то таким штангенциркулем лучше не работать и даже не пытаться отрегулировать, так как он неисправен. Совпадать могут только деления нулей, но они совпадают из-за того, что это одинаковые числа.

Если вы хотите примерно узнать значение, то необязательно вглядываться в нониусную шкалу. Основное значение можно определить и по измерительной. Бывает и такое, что значения на шкалах стираются или становятся не видны. Для лучшей сохранности обезжирьте эти поверхности и протрите тряпкой, ведь так вы будете видеть все деления.

В продаже есть и другие типы штангенциркулей, например: циферблатный и электронный.Циферблатный сделан в форме круга, где стрелка указывает определенную меру. Эта операция заменяет высчитывание показателей на нониусе. Электронные варианты куда проще в работе, но дороже. Вам нужно будет лишь провести измерение (любое, это может быть глубина, диаметр, длина), и на электронном табло высветится цифра. Это и будет искомое значение. Оно также может иметь точность в 0,05, 0,02 или 0,01 мм.

Разновидности

При выборе конкретного типа измерительного устройства логично учесть его стоимость и собственные потребности. В продаже есть три основных типа штангенциркулей.

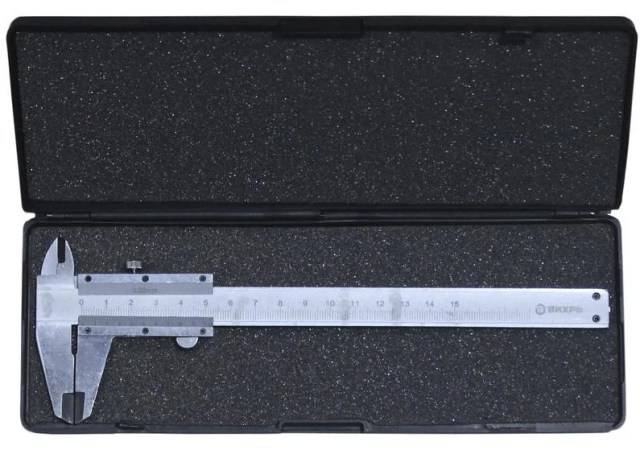

Наиболее простые и дешёвые модели – нониусные. Имеют 2 шкалы, одна из них нанесена на рамку, как в описанной выше конструкции. Чтобы определить линейный размер, нужно зафиксировать губки в нужном положении (они должны сжимать измеряемую деталь или плотно прилегать ко внутренним краям отверстия, канавки, паза), после чего снять измерения. Деление на штанге, которое оказалось левее нулевой позиции нониуса, показывает, сколько миллиметров составляет измеряемая длина. Чтобы определить дробную часть, нужно умножить порядковый номер первой совпавшей с главной шкалой риски на нониусе на цену его деления. Затем первое и второе значения сложить.

Чтобы не выполнять такую операцию при каждом замере, вы можете купить штангенциркуль с циферблатом. Он позволит вам увидеть значение сразу, по положению стрелки на часовой шкале. Две описанных модификации относятся к механическим. Обе отличаются долговечностью и достаточно высокой точностью. Время от времени нужно проверять, совпадает ли ноль нониуса (или стрелка циферблата) с нулём штанги при закрытых губках. Если нет – прибор не откалиброван.

Кроме этих разновидностей есть третий тип – электронные штангенциркули. За отсчет расстояния между губками отвечает специальный компьютер с датчиком, имеющим фиксированный дискретный шаг (обычно 0.01). Эти модели точнее, их калибровка выполняется одним нажатием кнопки сброса электронной шкалы на ноль. Но они стоят дороже, а срок их службы меньше. Они требуют периодической замены аккумулятора.

Есть несколько более частных случаев конструкции прибора, которые вы можете рассмотреть, если у вас есть специализированные задачи по замерам и разметке. Например, модели с удлинёнными губками для измерения внутренних труднодоступных участков или для определения межосевых расстояний.

На что обратить внимание при покупке штангенциркуля:

Часто штангенциркули оснащены другими функциями, которые могут вам помочь

Поэтому обратите внимание на них прежде чем покупать прибор

Ползунок, фиксирующий винт для записи измерений

Иногда вам будет трудно прочитать результаты измерений при удерживании объектов. В такие моменты будет легче освободить объект от прогона, чтобы результаты измерений было легче читать. С помощью фиксирующего винта ползунка вам будет легче удерживать ползунок в движении, даже если он отсоединен от объекта. Функция удержания  на цифровых суппортах также играет роль стопорных винтов на аналоговых и циферблатах.

Отрегулируйте ползунок одной рукой с помощью ролика большого пальца

Иногда вам трудно измерить объект, потому что вы должны двигать ползунок двумя руками. Для этого ищите прибор с функцией большого пальца ролика.  Палец ролика — это винт для медленной регулировки ползунка . Вы можете легко настроить слайдер одной рукой, не отпуская объект другой рукой.

Учитывайте качество вашего продукта и бюджет

Чтобы убедиться, что вы выбираете продукты с высокой точностью, мы рекомендуем выбирать бренд с надежной репутацией.

Одним из известных брендов является бренд из Японии: Mitutoyo. Mitutoyo часто называют лучшим производителем штангенциркулей в мире. У этой марки есть слайдер,  который легко перемещать. Их продукты часто используются профессионалами в своих областях. Естественно цена такого прибора будет дороже, чем приборы других производителей. Если у вас есть  соответствующий бюджет , мы рекомендуем сначала рассмотреть этот бренд.

Многие пользователи также говорят, что другие бренды обладают достаточными возможностями для повседневного непрофессионального измерения. Поэтому выберите продукт, который лучше всего подходит для вашего использования.

Медицинские

Применяются при изготовлении зубных протезов. При помощи такого инструмента стоматолог снимает размеры челюсти человека (в том случае если слепок прикуса не делается). Такие приспособления так же можно применять при изготовлении протезов конечностей.Прибор производится из специальной нержавеющей медицинской стали. Отличительная особенность – присутствие дробинок на кончиках дуг. Сделано это для того, чтобы исключить вероятность травмирования пациента при проведении замеров.

Еще одна сфера применения таких кронциркулей в медицине – пластическая хирургия. С их помощью осуществляется разметка участков тела человека.Кроме того, инструмент иногда используется мастерами татуажа, чтобы проконтролировать масштаб разнообразных элементов тату.

Рейтинг штангенциркулей

Измерители производят многие фирмы. У этих приборов могут быть различные технические характеристики и дополнительные опции, которые увеличивают точность, удобство использования. Точность может доходить до сотых долей миллиметра. Ряд приборов оснащены дисплеем, на который моментально выводятся измерения. На основе анализа технических характеристик отдельных моделей, мнениях экспертов, отзывах пользователей был составлен рейтинг. Основные оценочные параметры данных измерительных приборов:

• Точность измерения;
• Удобство снятия показаний;
• Устойчивость инструмента к внешнему воздействию;
• Срок службы;
• Поддержка производителя в случае возникновения неполадок;
• Цена.

Оценке подвергались устройства для замера длиной более 250 мм, длиною в 250 мм и в 150 мм. В каждой категории были выбраны наиболее достойные, надёжные по всем параметрам модели.

Лучшие мультиметры

Основные виды отчетных приборов и их применение

Штангенциркуль устроен несложно, при этом все его элементы так компактно и удобно сложены, что использование его является очень удобным и компактным. А применять его можно по-разному, поскольку измерения, которые выполняют с помощью такого прибора, являются очень важными в сферах промышленности и строительства. Применение инструментов позволяет получить линейные замеры различных предметов как с внутренней их стороны, так и с внешней.

Согласно ГОСТ 166-89, приборы изготавливаются с различными отсчетами:

Рисунок 2. Односторонний штангенциркуль с глубиномером наружных замеров: 1 – штанга, 2 – рамка, 3 – зажим, 4 – нониус, 5 – поверхность с делениями, 6 – глубиномер, 7 – плоские губки, 8 – шкала штанги.

1. По нониусу (ШЦ).
2. С круговой шкалой в форме поворотного устройства индикации (ШИК).
3. С цифровым устройством (ШЦЦ). Такие приборы могут подключаться к компьютеру.

Инструменты типа ШЦ производятся в 1 и 2 классе точности, где значение отсчета может варьироваться в пределах 0,05-0,1 мм. Их используют для установления линейных размеров предметов и осуществления разметки. Благодаря вспомогательной шкале есть возможность определять наиболее точное количество долей деления как наружных, так и внутренних размеров единицы. Выделяют ШЦ-I (приборы с двухсторонним расположением губок и отсчетом, применяемые для измерения прямых замеров и глубины), ШЦ-II и ШЦ-III (инструменты с двух- и односторонним размещением губок, используемые для обозначения замеров и нанесения разметок).

Инструменты ШИК производятся в 4-х исполнениях с разными диапазонами измерения. Применяют такие приборы, когда отсчет по ШЦ затруднен или определяет размеры неточно. Отчетные инструменты индикаторного типа позволяют совмещать стрелки с нулевым делением шкалы.

Рисунок 3. Двухсторонний штангенциркуль: 1 – штанга, 2 – рамка, 3 – зажим, 4 – нониус, 5 – поверхность с делениями, 6 – глубиномер, 7 – кромочная поверхность губки, 8 – плоские губки, 9 – шкала штанги.

Цифровое устройство позволяет не только упростить процесс измерения, но и выполнять следующие функции:

1. Отображать установленные данные в цифровом коде с указанием знака.
2. Фиксировать результаты последних замеров.
3. Осуществлять установку с нуля.
4. Переводить информацию в любую систему измерения.
5. Подключаться к ПК, что позволяет обрабатывать и сохранять полученные результаты.

Маркировка приборов ШЦЦ подразумевает в первую очередь указание типа, после этого идет конструкция и диапазон замеров, а в скобках указывается дискретность отсчета.

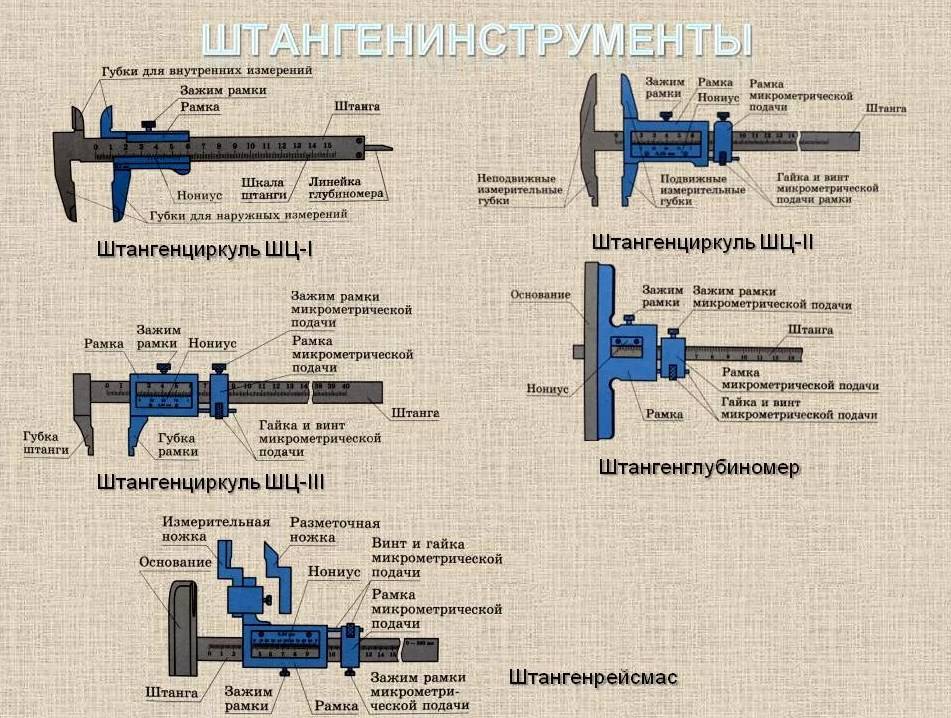

Устройство штангенциркулей по конструкции

Штангенциркули изготавливаются следующих основных типов по конструкции:

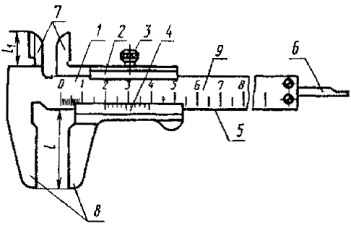

Рисунок 4. Односторонний штангенциркуль: 1 – штанга, 2 – рамка, 3 – зажим, 4 – нониус, 5 – поверхность с делениями, 6 – глубиномер, 7 – кромочная поверхность губки, 8 – плоские губки.

1. I – это двухсторонние приборы в составе с глубиномером (рис. 1). Согласно приведенному чертежу под цифрой 1 находится штанга, под 2 – рамка, 3 – часть, осуществляющая зажим, 4 – нониус, 5 – поверхность со всеми делениями, 6 – глубиномер, номером 7 обозначается кромочная поверхность губки, измеряющая внутренние размеры, 8 – плоские губки для измерения наружных частей детали, последней цифрой 9 обозначается шкала штанги.
2. Т-I – это односторонние инструменты с глубиномером для определения наружных замеров предметов с твердой поверхностью (рис. 2). На чертеже можно увидеть схожесть с предыдущим типом, различие лишь в том, что такие штангенциркули не имеют в составе деталей для установления внутренних размеров.
3. II – двухсторонние инструменты (рис. 3). В целом обозначения на чертеже такие же, как и у типа I, только под цифрой 8 находятся губки, которые помимо плоских измерительных поверхностей имеют и цилиндрические.
4. III – односторонние (рис. 4). На чертеже отсутствует шкала штанги, а также под цифрой 8 обозначаются губки, имеющие только цилиндрические поверхности измерения для определения внутренних размеров.

Специальные штангенциркули

Яркие примеры специализированных моделей:

Разметочный

С остро заточенными твердосплавными губками и специальным циркульным механизмом.

Кроме проведения измерений, позволяет отрисовывать дуги прямо губками на твердом материале.

Разметочный штангенциркуль аналогичен вариантам без циркульного механизма с губками, в основе которых лежат твердые сплавы.

Цена – от 2,5 тыс. рублей.

Для тормозных дисков (ШЦЦД)

Конструкция с односторонними удлиненными губками для наружных измерений, имеющими на рабочей поверхности зубья для повышения точности замеров.

Существуют варианты, позволяющие определять толщину тормозных дисков авто и мотоциклов без необходимости демонтажа колеса.

Стоимость самых простых моделей – около 1 тыс. рублей.

Путевой

Для замера параметров рельсового полотна.

Цена – от 20 тыс. рублей.

К аналогам штангенциркуля относятся следующие измерительные инструменты:

Инструмент, предназначенный для измерения зубьев реек и шестерен с точностью 0,02 мм.

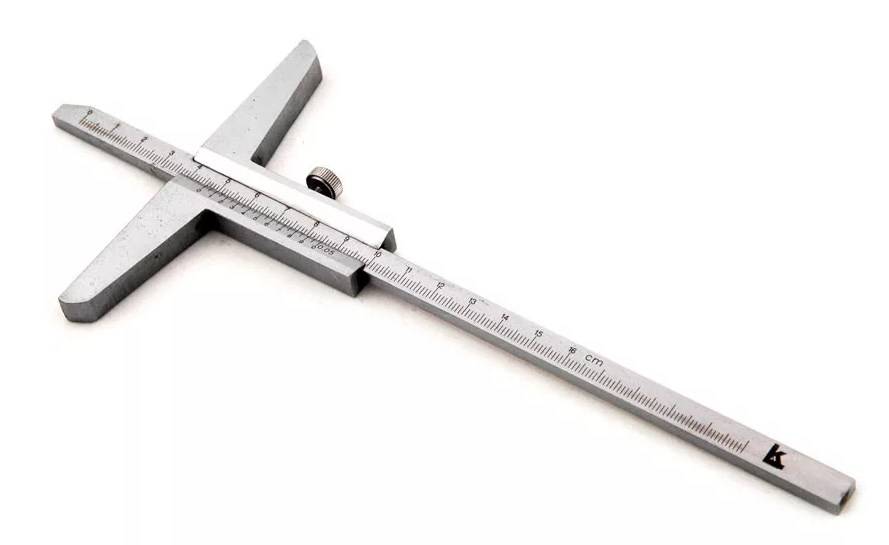

Инструмент, предназначенный для измерения глубин, высот глухих отверстий, выступов, пазов, канавок.

Штангенрейсмас

Инструмент, позволяющий без специализированных навыков выполнять измерения высот и производить вертикальную разметку деталей с точностью до 0,05 мм.

Другое название – штангенрейсмус.

Что такое штангенциркуль и для чего нужен

Штангенциркуль помогает определить точные размеры детали, её диаметр, толщину, глубину выемок или отверстий, расстояние между элементами. С помощью этого инструмента проводится отбраковка изделий на предприятиях. Кроме этого, его используют для контроля за износом деталей.

Инструмент пригодится любому мастеру, мало-мальски знакомому со столярным делом. Он поможет с точностью до долей миллиметра измерить диаметр сверла или гайки, расстояние между рёбрами детали, определить ширину отверстия в стене или доске. Обычно его бережно хранят в специальных кейсах, чтобы не допустить запыления подвижных элементов.

Прибор позволяет делать измерения с точностью до 0,01 мм. Существуют как электронные, так и механические модели

Назначение штангенциркуля определяет и схему его устройства.

Виды штангенциркулей

В зависимости от типа используемой шкалы устройство делятся на: электронное и механическое. Однако это общее деление, а согласно ГОСТ 166-89 инструменты бывают:

• ШЦ-1. Классический прибор, который встречается практически во всех видах работ. Погрешность доходит до 0.03 мм, применяется для внешнего и внутреннего измерения изделий. Стоимость на рынке варьируется: так дешевые приобретают за 400 рублей, дорогие за 1500 руб. В модели ШЦ-2 губки сделаны из прочной стали, измерить можно любой предмет от 0 до 250 мм. ШЦ-3 предназначено для измерения величины габаритных деталей до 500 мм. При этом длина губок доходит до 30 см.
• ШЦК. В отличие от предыдущей модели, устройство имеет круговую шкалу, что позволяет человеку определить точный размер с минимальной погрешностью. Качественные модели выполнены из нержавеющей стали. Движение вспомогательной рамки осуществляется за счет зубчатого механизма. В магазинах можно найти инструмент с максимальным диапазоном измерений до 300 мм. Часто применятся для измерения деталей на заводе или в отделе тех. контроля.
• ШЦТ. Представляет собой стандартное устройство типа ШЦ, но выполнен из более твердых материалов, благодаря которым стойкость к износу повысилась. Чаще применяется специалистами для замера труб.
• ШЦЦ. Отличие этого прибора от остальных заключается в том, что это устройство имеет цифровую индикацию. Полученный результат можно сразу перевести в дюймы или оставить в миллиметрах, что также влияет на удобство применения.

Также существуют модели для измерения межцентровых расстояний, для тормозных дисков, протекторный и др.
