Какое давление должно быть в расширительном баке системы водоснабжения

Где устанавливается расширительный бак

Выбор места для расширительного бака зависит как от вида отопительного контура, так и от функций самой ёмкости. Располагают резервуар так, чтобы он эффективно компенсировал расширение жидкости.

Возможна даже установка нескольких ёмкостей, это касается частных домов, для стабилизации работы сети.

Кроме компенсации расширения из-за повышения температуры (как в закрытых, так и в открытых отопительных контурах), расширители также дополняют штатные расширительные баки газовых котлов и принимают излишнюю жидкость в сети.

В открытых отопительных системах, где происходит непосредственный контакт теплоносителя с воздухом, бак устанавливают в самой высокой точке отопительного контура дома. При этом объём ёмкости должен составлять не менее 10% от жидкости. Чаще всего, подобные сооружения самотёчные с большим объёмом циркулирующей жидкости, поэтому удобнее разместить их на чердаке.

Если нет такой возможности, некоторые монтируют баки под потолком, недалеко от напольного газового котла. Это удобно, так как более лёгкий доступ к резервуару даёт возможность постоянно контролировать его функциональность, но такое устройство имеет и негативную сторону, так как портит интерьер комнаты.

Что касается систем закрытого типа — место расширительной ёмкости совершенно не играет роли. Чаще резервуары устанавливают в котельной, или другом помещении, где находятся остальные элементы отопления. В небольших домах, где пространство ограничено, баки монтируют прямо на кухнях, рядом с котлом.

Как отрегулировать давление в расширительном баке?

В расширительном баке имеется золотник, вмонтированный в ниппель, предназначенный для накачки либо спуска воздуха. Он находится на стороне, обратной месту подключения теплоносителя. Ниппель емкости очень похож на автомобильный, поэтому можно добавить давление с помощью обычного насоса с манометром для авто. Выполнить это можно следующим образом:

выключить агрегат и подождать около 8 минут до полной остановки движения теплоносителя;
закрыть запорные краны трубопровода, где находится емкость, и слить воду; у бака, встроенного в котел закрывают подачу и обратку;
открыть ниппель и подключить к нему насосный шланг;
накачать воздух до 1,5 атм и подождать пока с емкости не выльется вся жидкость, после этого выпустить кислород;
перекрыть запорную арматуру и насосом накачать давление до необходимого;
снять насос, одеть колпачок на ниппель и закрыть сливной штуцер;
открыть перекрывающие краны и набрать воду в систему отопления;
проверить правильность давления в баке.

При достижении агрегатом рабочих параметров стрелка манометра не должна прыгать, а набирать показатели плавно.

Манометр автомобильного насоса имеет показатели в МПа, а не в барах. Чтобы сориентироваться, сколько МПа следует набрать, за основу принимают, что 1 Бар=1 атм=0,1 МПа.

Настройка давления бака в системе водоснабжения

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
Фиксируют давление воздуха в расширительном баке при помощи манометра.
В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

Виды расширительных баков.

Расширительный бак открытого типа
Расширительный бак для систем отопления закрытого типа
Расширительный бак для систем ГВС.
Гидроаккумулятор ( он не относиться к расширительным, но принцип действия у него похож сделаю отдельную статью на эту тему)

1 – Бак открытого типа это бак в который расширяется вода из открытой системы отопления и вода просто в нем увеличивается в объеме старый способ расширения теплоносителя. Фото нет но выглядит он как обычный бак квадратный и сверху крышка что бы добавлять воду.

2– Расширительный бак для систем отопления закрытого типа, этот бак рассчитан на максимальное давление 5,0 бар груша выполнена из технической резины, обычно красного цвета.

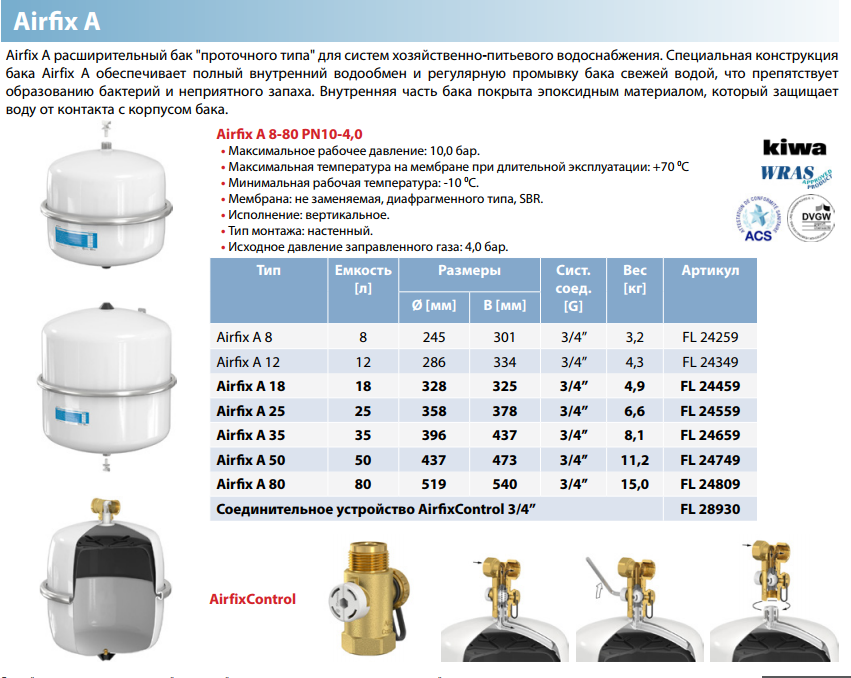

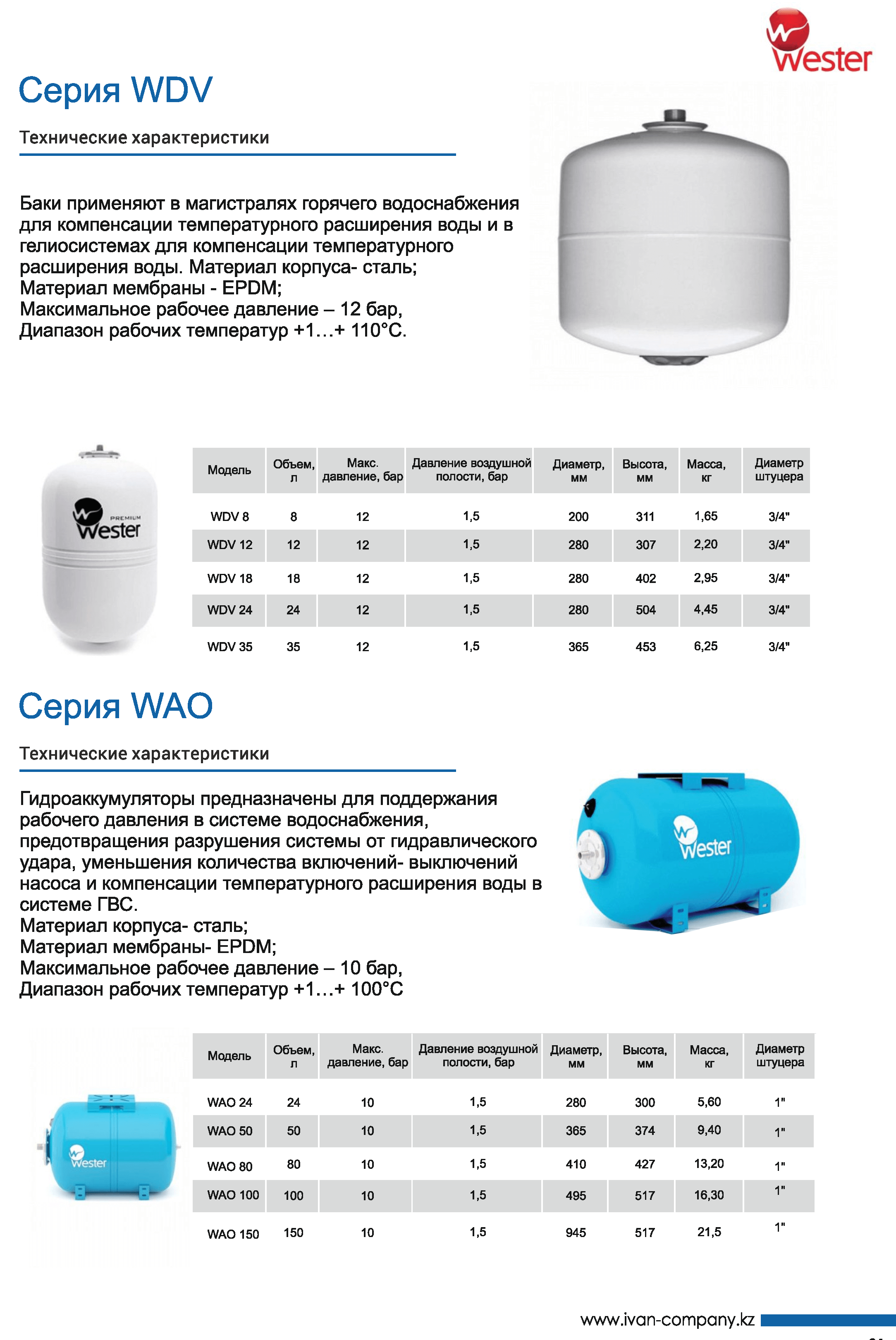

3 – Расширительный бак для систем ГВС – этот бак рассчитан на 7-10 бар максимального давления и груша внутри выполнена из пищевой резины или каучука, обычно белого или синего цвета.

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
Выключить аппарат.
Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
Перекрыть кран.
Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Почему падает давление в насосной станции?

Насос недостаточно мощный или его детали изношены.
Происходит утечка воды через соединения или имеется разрыв трубы.
Падает напряжение электрической сети.
Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается

Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

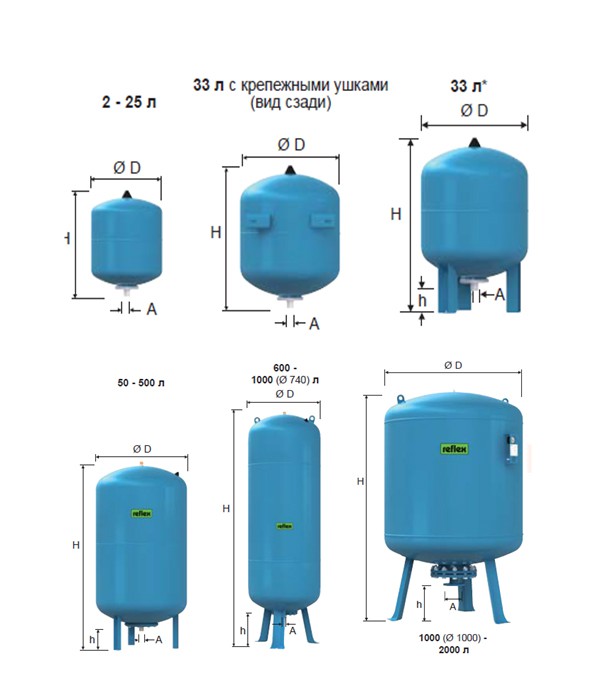

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Настраиваем бак для работы в системе отопления.

Для настройки экспанзомата воспользуемся рекомендациями известного немецкого производителя подобного оборудования компании Reflex.

Здесь же мы приведем основные принципы настройки бака.

Настраивая бак, мы имеем дело с разными видами давлениями, которые нужно согласовать друг с другом:

P_ст— статическое давление системы (равно высоте столба воды, обусловленное, в свою очередь, высотой системы отопления от точки подсоединения бака до верха последнего самого верхнего элемента);

P— давление воздуха в воздушной камере бака;

P_нач — начальное давление подпитки;

P_расш— давление, создаваемое в системе в результате расширяющейся в объеме воды;

P_кон— давление, которое создается в результате дополнительной подпитки во время выведения системы отопления на верхний рабочий режим по температуре. (Когда в системе участвует давление расширения);

P_кл— давление предохранительного клапана (для частных домов 3 бара);

P_макс— максимальное рабочее давление, на которое рассчитан самый чувствительный элемент системы (обычно теплообменник котла).

Разновидности расширительных бачков

Далее мы рассмотрим виды расширительных баков для отопления. Все они имеют схожую конструкцию, отличаясь внутренним устройством, объемом и формой. Давайте рассмотрим их устройство и выясним некоторые отличительные особенности.

Расширительные баки для открытых систем

Расширительный бак для системы отопления открытого типа представляет собой простой бачок без какой-либо внутренней начинки. Его задача – принимать в себя расширяющийся и увеличивающийся в объеме теплоноситель из отопительного контура, препятствуя его повреждению. Отсюда же удаляется воздух, образующийся в процессе работы отопления. Установленный в самой верхней точке контура, он вмещает в себя до нескольких литров жидкости. С целью предотвращения попадания в теплоноситель посторонних частиц и пыли, бачок закрыт крышкой. При этом он не является герметичным.

Вы можете изготовить самый простой расширительный бак для отопления своими руками – в этом нет ничего сложного. В системах отопления открытого типа в качестве таких бачков используются различные металлические баллоны, пластиковые бочонки и многое другое. Также вы можете сварить его из листового железа, придав ему любую форму (например, прямоугольную – это самый простой и компактный вариант). Подключение расширительного бака к системе осуществляется обычной трубой небольшого диаметра.

Бачки для закрытых систем

В отоплении закрытого типа используются несколько иные бачки. Они построены по замкнутой схеме, теплоноситель в них не сообщается с атмосферным воздухом. Общий принцип работы расширительного бака в системе отопления таков – нагреваясь и расширяясь в объеме, теплоноситель под собственным давлением поступает внутрь бачка, заполняя часть его объема (он ограничен мембраной или резиновым баллоном/мешком). При остывании теплоноситель вытесняется в обратном направлении – внутрь отопительного контура. Еще одна суть расширительного – поддерживать в системе определенное давление.

Мембранный бак для отопления – это и есть не что иное, как расширительный бачок закрытого типа. Но используемые в их конструкции мембраны могут быть двух типов – в виде диафрагмы или в виде резинового баллона (мешка). Мембранные баки для систем отопления разделены надвое прочной резиновой (иногда из альтернативных материалов) мембраной. Вторая половина заполняется воздухом или чистым азотом. При поступлении теплоносителя мембрана изгибается, сжимая газовое наполнение. Как только теплоноситель остынет и его объем уменьшится, мембрана выдавит его обратно в контур.

Некоторые пользователи и специалисты называют такие баки вакуумными, но это не совсем правильная терминология – никакого вакуума тут нет и в помине.

В верхней торцевой части мембранных расширительных баков для отопления мы можем увидеть клапаны для точной настройки давления. Сюда подключаются насосы и манометры. Если бак создаст излишнее давление в системе (при правильно выбранном объеме), начнет срабатывать предохранительный клапан. Если это произошло, следует немного стравить газ из газовой части. В противном случае подсоединяем сюда насос и начинаем накачивать воздух до достижения рекомендуемого производителем давления (указывается в техпаспорте).

Для того чтобы проверить давление в расширительном баке котла для отопления частного дома, воспользуйтесь обыкновенным автомобильным манометром.

Кстати, корпуса расширительных бачков для отопления частных домов и многих других построек делаются пластиковыми или металлическими. Что касается имеющихся внутри мембран, то они нередко делаются съемными – это необходимо для проведения оперативного ремонта без замены всей конструкции целиком.

Встроенные бачки

Также существуют расширительные баки для котлов, которые устанавливаются внутрь обогревательного оборудования – это бачки для двухконтурных котлов, у которых вся обвязка находится непосредственно на борту. В большинстве случаев их объем варьируется от 6 до 8 литров, чего вполне достаточно для обогрева квартир и частных домовладений (и для корректной работы отопления). Например, такие бачки устанавливаются в котлах Baxi, Buderus, Protherm и во многих других.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Описание, типы конструкции

Расширительный бак для водоснабжения используется для поддержки нужного уровня давления при автономном водоснабжении. Наиболее часто для этих целей применяют мембранные (расширительные резервуары). Это емкости, внутри которых имеются резиновые перепонки, которые разделяют объем на камеры. Одна камера — водная, другая — воздушная.

Бак соединен с водопроводом автономной системы водоснабжения загородного дома так, что входная ветка подает воду, наполняя его, и только после заполнения определенного объема происходит подача воды потребителям.

Принцип работы мембранного расширительного бака

Принцип работы таков: когда система включена (запущена), то насос накачивает в водную камеру воду до ее заполнения. При этом объем второй камеры значительно сокращается.

При сокращении воздушной камеры количество воздуха внутри нее не изменяется, поэтому увеличивается давление на диафрагму.

При этом необходимо наличие в устройстве аппаратуры контроля давления (реле давления). Это необходимо для автоматического отключения насоса, этим же датчиком насос автоматически запускается при падении давления в резервуаре ниже запрограммированного значения. Это позволит осуществлять автоматическую работу всей системы водоснабжения.

Схема установки мембранного бака

Для контроля необходимо установить и отдельный манометр, который будет дублировать реле на случай его поломки

При этом важно очень тщательно и точно настроить датчик, поскольку от его работы зависит напор в водопроводе. Установка расширительных мембранных резервуаров в сети автономного водоснабжения решает сразу несколько вопросов:

Поддержание давления при отключении насоса и в случае его остановки на обслуживание или ремонт. Кроме того, такие резервуары позволяют существенно снизить мощность насоса водоподачи из скважины.
Защита водопровода от гидравлических ударов, которые могут возникать из-за перепадов напряжения в электрических сетях, что существенно повышает живучесть.
Защищает от перепадов напора и других неприятных нюансов, связанных с попаданием воздуха в систему (например, при падении уровня в скважине).
В случае непредвиденного отключения насоса будет поддерживать некоторое давление.
Снижает износ насосного оборудования, тем самым продлевая срок его эксплуатации. Это происходит из-за того, что насос качает воду только после понижения напора воды, а не после понижения давления воды в системе.
В случае малого расхода воды позволяет вообще не включать насосное оборудование, а пользоваться только водой, которая находится в резервуаре.

Мембранные баки бывают разной конструкции. На данный момент различают всего 2 типа:

Конструкция расширительного бака мембранного типа

Со сменной диафрагмой. Его основным достоинством является возможность замены при ее износе или прорыве. Для замены предусмотрен фланец, через который происходит извлечение старой мембраны и закладка новой. Фланец крепится болтами к корпусу. В случае если резервуар имеет большой объем, возможны дополнительные крепления. Чаще всего заднюю часть крепят к ниппелю. Поэтому для извлечения необходимо демонтировать ниппель, в противном случае резину можно порвать.
Особенность функционирования такого устройства — отсутствие контакта воды с баком. Это защищает металлический корпус от ржавчины, вода не загрязняется при контакте с поверхностью. Таким образом, существенно продлевается срок эксплуатации. Устройства с подобными конструкциями бывают в вертикальном и горизонтальном исполнении. Главным недостатком является повышенный износ (что требует ее частой замены) и необходимость тщательно контролировать химический состав перемычки для предотвращения попадания ядовитых веществ (поэтому нельзя покупать дешевые китайские или польские устройства!).
Имеющие стационарную диафрагму. Они имеют статично закрепленную мембрану (диафрагму), которая делит бак на 2 части. Главным отличием является невозможность осуществления замены диафрагмы в случае ее прорыва или износа в процессе эксплуатации. Аналогично предыдущей конструкции в одном отсеке будет находиться воздух, в другом — вода. При этом вода имеет прямой контакт с корпусом. В случае использования металла в качестве корпуса возможно его ржавление и засорение ржавчиной. Поэтому для защиты от появления ржавчины внутренние поверхности таких баков красят специальной краской. Стоит отметить, что со временем краска смывается, это приводит к контакту металла с водой.

Зачем нужна эта конструкция?

Прежде чем говорить о функциях и настройке расширительного бачка, необходимо разобраться с видами и принципом работы этого оборудования. Для чего же нужна такая конструкция в системе отопления? Основная задача устройства — это компенсация теплового расширения в сети. Ведь во время нагревания и охлаждения теплоноситель меняет свою плотность и объем.

Обратите внимание! Если в инженерную сеть это устройство не установлено, по мере нагревания вода будет увеличиваться в объеме и оказывать влияние на стенки труб и радиаторов. При сильном увеличении напора воды систему может просто разорвать

Установка расширителя позволяет сберечь не только трубопровод, но и котел. Ведь его работа изначально рассчитывается на определенный напор воды в системе.

Расширительные устройства могут различаться по объему. При выборе модели, подходящей по техническим параметрам к конкретной сети, необходимо учитывать, что объем этого элемента должен быть не менее 10% от объема теплоносителя, циркулирующего в системе. Для выполнения такого расчета суммируется объем в радиаторах, трубах и котле. Самый простой способ определения объема — во время закачки системы. Следует помнить, что объем, составляющий 10% — это минимум, но лучше взять модель с небольшим запасом.

О расширительных емкостях для настенных газовых котлов стоит сказать отдельно. Большинство современных моделей с настенным монтажом имеют встроенное устройство, смонтированное на задней или боковой стенке и оснащенное ниппелем. С помощью ниппеля накачивается давление.

Как измерить и отрегулировать давление в расширительном баке водоснабжения
