Расстояние между опорами ЛЭП при монтаже

Расстояние между опорами ЛЭП: столбы линий электропередачи 10 кВ, 110 кВ и 35 кВ

Необходимая всем электроэнергия передается по проводам, подвешенным к столбам различной конструкции и линиям электропередачи. Для безопасности большое значение имеет расстояние между опорами ЛЭП и их высота. ГОСТ регламентирует все размеры исходя из силы тока в проводах, материала и конструкции опоры. Большое значение имеет и расположение опор ЛЭП на открытой местности или в населенном пункте.

Факторы, от которых зависит расстояние между столбами

В разных местах расстояние между столбами ЛЭП и высота провода отличаются. Значения рассчитывают исходя из того, что натяжение провода и его провисание будут создавать между опорами преобладающие горизонтальные нагрузки.

Второй важный элемент – это сила обледенения в конкретной местности и сопротивление раскачиванию ветром. Значение рассчитывается для каждого региона отдельно в зависимости от климатических условий. Кроме этого, какое расстояние должно быть между столбами и опорами, зависит от следующих факторов:

• напряжение в сети,
• тип населенного пункта, через который проходит линия,
• удаление от населенных пунктов,
• количество воздушных линий,
• тип проводов.

Корректировка расстояний между столбами линий электропередачи производится прежде всего в населенных пунктах. На основании общих требований опоры не должны преграждать свободный въезд во двор, загораживать дорогу пешеходам, стоять непосредственно перед лицевыми фасадами зданий и входами в дома.

Со стороны дороги устанавливается ограждение от наезда автомобилей на опоры. Это бетонные столбы, тумбы и высокие заградительные бордюры.

Каждый высоковольтный столб должен быть маркирован. На высоте 2,5–3 м наносятся следующие данные:

1. Порядковый номер.
2. Значение напряжения в сети.
3. Год установки конструкции.
4. Ширина охранной зоны.
5. Расстояние от земли до кабелей связи.
6. Номер телефона владельца – организации, эксплуатирующей данную сеть.

Металлические конструкции предохраняют от коррозии, регулярно покрывают защитной грунтовкой или корабельной краской.

Нумерация опор осуществляется от источника тока.

Максимальный прогиб проводов рассчитывается с учетом обледенения, которое делится на 6 категорий, и силы ветра. В точках подвеса устанавливаются натяжители, обеспечивающие минимальный угол отклонения горизонтального положения кабеля и наименьшее провисание.

Неизолированный провод используется для линий вне городов и поселков. Монтаж его будет осуществляться на предельно возможной высоте непосредственно на изоляторы с помощью специальных шин на болтах.

Напряжение в сети

Расстояние между опорами определяется в зависимости от напряжения тока в проводах, которые они несут:

• 0,4–1 кВ – дистанция в пределах 30–75 м,
• 10 кВ – пролеты до 200 м,
• 220 кВ – расстояние между опорами до 400 м,
• свыше 330 кВ – опоры могут располагаться друг от друга на удалении максимально в 700 м.

Провода подвешиваются параллельно на изоляторах на высоте, также зависимой от напряжения. Если оно до 1000 В, то линию крепят на высоте 7 м.

Допустимое провисание и расстояние до нижней точки тоже определяется в зависимости от напряжения. В городах, поселках ИЖС и СНТ нижняя точка провисания должна быть выше 6 м от земли.

Минусы бетонных столбов освещения

• Значительная масса. Данные опоры тяжелее металлических конструкций, имеющих такие же области применения. Большая масса ЖБ изделий затрудняет погрузочно-разгрузочные и монтажные работы. Для их перевозки требуется автотранспорт большой грузоподъемности.
• Однообразный внешний вид. В этом плане выгодно отличаются металлические опоры, которые могут быть выполнены в различных стилях, дополнены декоративными элементами, окрашены в цвета, соответствующие общему оформлению территории.
• Слабая устойчивость к резким ударам.

Сегодня вместо тяжелых ЖБ опор используются металлические и современные композитные изделия.

2.5.87

Расстояния между проводами ВЛ, а также между
проводами и тросами должны выбираться:

1) по условиям работы проводов (тросов) в пролетах согласно
2.5.88-2.5.94;

2) по допустимым изоляционным расстояниям: между проводами
согласно 2.5.126; между проводами и элементами опоры согласно 2.5.125;

3) по условиям защиты от грозовых перенапряжений согласно
2.5.120 и 2.5.121;

4) по условиям короны и допустимых уровней радиопомех и
акустических шумов согласно гл.1.3, 2.5.81, государственным стандартам,
строительным нормам и правилам.

Расстояния между проводами, а также между проводами и
тросами выбираются по стрелам провеса, соответствующим габаритному пролету; при
этом стрела провеса троса должна быть не более стрелы провеса провода.

В отдельных пролетах (не более 10% общего количества),
полученных при расстановке опор и превышающих габаритные пролеты не более чем
на 25%, увеличения расстояний, вычисленных для габаритного пролета, не
требуется.

Для пролетов, превышающих габаритные более чем на 25%,
следует производить проверку расстояний между проводами и между проводами и
тросами согласно указаниям 2.5.88-2.5.90, 2.5.92-2.5.95, 2.5.120 и 2.5.121, при
этом допускается не учитывать требования таблиц приложения.

При различии стрел провеса, конструкций проводов и гирлянд
изоляторов в разных фазах ВЛ дополнительно должны проверяться расстояния между
проводами (тросами) в пролете. Проверка производится при наиболее
неблагоприятных статических отклонениях при нормативном ветровом давлении , направленном
перпендикулярно оси пролета данной ВЛ. При этом расстояния между проводами или
проводами и тросами в свету для условий наибольшего рабочего напряжения должны
быть не менее указанных в 2.5.125 и 2.5.126.

Вид ЛЭП и напряжение, как определить визуально

Какое напряжение в ЛЭП, а соответственно, какие параметры зоны, узнают в местном энергосбыте. Приблизительно определить характеристики можно, проанализировав внешний вид высоковольтной линии. Охранная зона ЛЭП 10 кВ и 0.4 кВ — самые распространенные в населенных пунктах.

Указанные ВЛ обычно размещены в городах, оснащены проводом СИП или алюминиевым на сравнительно низких опорах с не габаритными изоляторами — белыми, коричневыми, стеклянными (прозрачными). ВЛ с 10 кВ и больше снабжены большими изоляторами, часто они коричневые керамические, высота опоры — около 9 м. Линии с 0.4 кВт также имеют охранный зазор, но намного меньший, до 2 м.

«Воздушки» на 35–750 кВ и больше — это самые высокие и габаритные опоры, обычно находятся на окраинах населенных пунктов. В лесах для них вырубаются специальные просеки, шириной равной охранным зонам, впрочем, как и под другие виды ЛЭП. Вышки на 35, 110, 220 кВ снабжены по одной жиле на фазу, а далее, по вариантам мощностей, соответственно, 300 — 2, 500 — 3, 750 — 4 или 5. Изоляционные гирлянды различаются по количеству «тарелок»: 35 кВ — 3 или 5 шт., 110 — 6 или 8, 220 — 10 или 15, 500 и 750 — от 20.

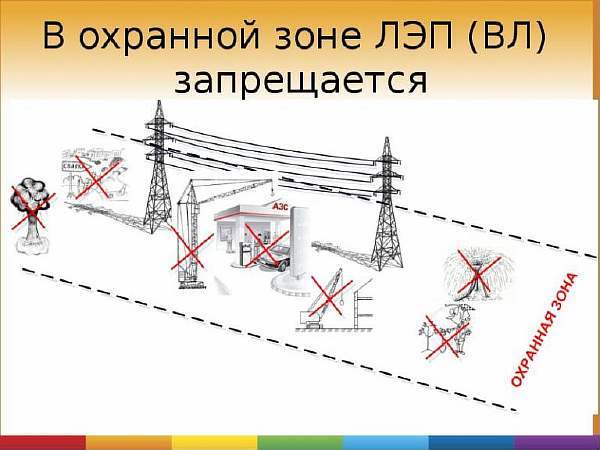

Что запрещено в охранных зонах ЛЭП

В границах защитно-санитарного пространства категорически не допускаются действия, угрожающие нормальному режиму, стабильности функционирования линий, во время которых создается опасность для людей, для работоспособности объекта, возможность пожаров.

Прямо запрещенные работы в охранной зоне ЛЭП (укажем общий список по ГОСТу, в Р. III постановления 160 он более подробный):

• размещение объектов с ГСМ, ГЖ, ЛВЖ;
• свалки;
• мероприятия, связанные с взрывами;
• разведение огня;
• сброс, слив едких, коррозионных смесей, ГСМ;
• набрасывание, приближение к опорам, проводам предметов;
• нельзя взбираться на конструкции;
• любые действия и пребывание в сегменте со спецрежимом при грозе, экстремальной погоде.

Что запрещено без согласия обслуживающей организации (работы выделены отдельно как таковые, которые возможны, но с согласия ответственных предприятий, по постановлению N 160, п. 10):

• мероприятия строительного, монтажного характера, полив, посадка, вырубка, а также складирование кормов, топлива и пр. Нельзя обустраивать дороги для ТС, механизмов с высотой, превышающей 4.5 м;
• если прокладка подземная, то запрещены работы земляные, планировка с использованием землеройных приспособлений;
• для подводных линий запрещены мероприятия, затрагивающие грунты дна, обустройство причалов, перемещение с отданными якорями, тралами, подобным. Запрещены водопои, выделение рыбопромысловых наделов;

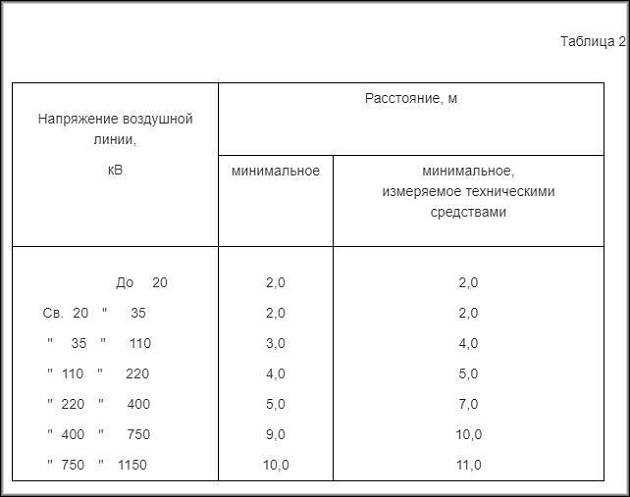

• для воздушных ЛЭП работы с подъемными, выдвижными конструкциями разрешены, если зазор от корпуса, трансформирующихся сегментов, поднимаемых объектов до наиболее близко расположенного провода не меньше по табл. 2 ГОСТа.

Поливные работы

В ГОСТе отдельными пунктами выделены поливные работы, так как они составляют непосредственную опасность из-за повышенных токопроводящих свойств воды в любых ее формах (брызги и даже распыленные мелкие капли). Такие мероприятия допустимы при любой погоде, если струя за рамками охранного пространства, а также, если она входит в него, но не поднимается выше 3 м от земли.

Установка

Правила установки железобетонных опор определяются ГОСТами и СНиП и одинаковые как для Москвы, так и для других регионов России.

На очищенной от посторонних предметов ровной площадке собирают опору. Для тяжелых конструкций 35 кВ и больше привлекают такелажников.

Чаще всего монтаж осуществляется с использованием технологических карт, которые содержат последовательность операций, нужные приспособления, выкладку деталей (ригелей, траверс, стоек).

Порядок сборки изготовленных из вибрированных стоек одностоечных опор для линий электропередач до 10 кВ:

1. Для того чтобы закрепить траверсу и заземляющий спуск, поднимают вершину изделия. Раскосы и траверсы надевают на болты, устанавливают гайки и затягивают.
2. Перед установкой изоляторов набивают колпачки из полиэтилена. Монтируют изоляторы, гайки кернят.
3. В завершении устанавливается плакат-трафарет, где указан год установки, порядковый номер.

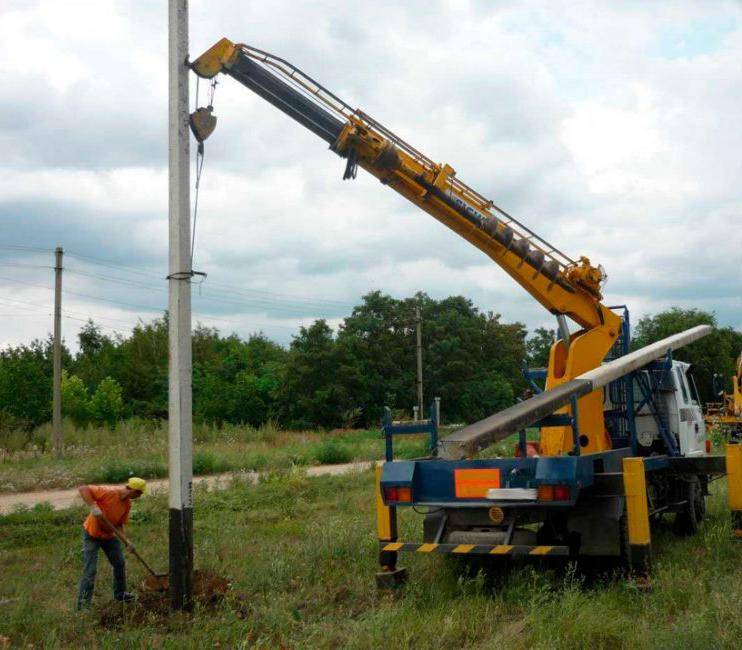

Опоры поднимают с помощью крана, вертолета или методом наращивания. Перед установкой проверяется правильность подготовки фундамента и котлованов.

Для различных линий используют опоры разного типа и размера.

ВЛ до 1 кВ

На воздушных линиях менее 1 кВ ставят опоры:

• одностоечные свободностоящие унифицированные промежуточные;
• А-образные концевые, анкерные, угловые;
• одностоечные с подкосами;
• сборные из вертикальных стоек, установленных рядом.

Возможна сборка и установка железобетонных опор из вибрированных стоек, которые делаются на подвеску 2-4 проводов радио и от 2 до 9 проводов воздушной линии.

Такие конструкции имеют траверсы из стали. Их используют и как опоры освещения, размещая на них светильники, кронштейны для ответвлений, муфты кабельные.

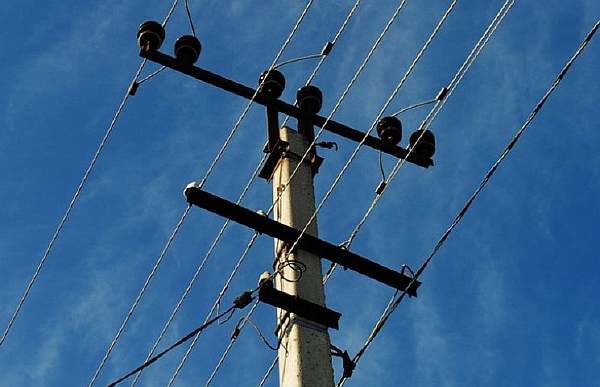

ВЛ до 10 кВ

Для воздушных линий от 6 до 10 кВ осуществляют монтаж изделий одностоечных с подкосами и промежуточных, анкерных, концевых и угловых — А-образных.

Конструкции из вибрированных столбов СНВ имеют траверсу, которая сделана для подвески 3 проводов до 120 мм² из алюминия.

На анкерных и угловых с подкосами одностоечных опорах стальные траверсы ставят для проводов каждой фазы.

На промежуточных одностоечных опорах из центрифугированных стоек ставят верхушечные штыри и траверсы из дерева 80*100 мм.

ВЛ 35-500 кВ

На линиях 35 кВ и выше используют портальные и одностоечные свободностоящие унифицированные с оттяжками опоры.

Их конструктивными частями служат тросостойки, траверсы и столбы, которые имеют асфальтобитумную гидроизоляцию.

Для исключения доступа влаги в стойку ставят крышки-заглушки, нижняя из которых является дополнительным способом увеличить площадь опирания и прочность закрепления конструкции в грунте.

В верхней части столба для крепления траверс имеются отверстия. Заземляющий спуск проложен внутри бетона.

Сцепная арматура (скобы и серьги) крепят с помощью валиков, хомутов и специальных скоб, установленных в отверстия, имеющиеся в тросостойках и траверсах. К столбам металлические тросостойки прикрепляют хомутами.

Опоры с металлическими траверсами портальные одностоечные ставят на линии электропередачи 330-500 кВ в качестве промежуточных.

Для линии 35-220 кВ применяют промежуточные конструкции с цилиндрическими и коническими стойками, 2- или 1-цепные, свободностоящие одностоечные.

Анкерные угловые сооружения делают в виде железобетонных изделий с оттяжками для ВЛ 35-110 кВ.

Определение напряжения в проводах ЛЭП

Если нет возможности получить информацию о напряжении в линиях проводов, соседствующих с участком, можно обратиться в органы местного самоуправления и получить эти данные, на основании которых допускается планировать этапы строительства.

Чтобы определить напряжение самостоятельно и понять, сколько метров нужно отступать, можно, во-первых, подсчитывать количество связанных в пучок проводов, которую несет опора ЛЭП.

Рядом с дорогой

Зависимость напряжения от количества проводов:

• 2 провода – 330 кВ;
• 3 провода – 500 кВ;
• 4 провода – 750 кВ.

Небольшие значения напряжения рассчитываются путем суммирования количества изоляторов.

Зависимость напряжения от количества изоляторов:

• 3–5 изоляторов – 35 кВ;
• 6–8 изоляторов – 110 кВ;
• 15 изоляторов – 220 кВ.

Диаграмма распространения электромагнитного поля

Если расчеты будут соответствовать этим данным, то можно максимально обезопасить себя и гостей жилого дома, коттеджа или дачного участка от электромагнитного излучения, а также и от других возможных опаснейших рисков.

Подземные ЛЭП

Некоторые устроители рассматривают возможность укладки линий электропередачи под землю. Тогда появляется возможность строить на этой площадке все что угодно. Однако при строительстве стоит помнить о том, что в любом случае будет необходимо оставить какое-то пространство для ремонтных работ, которые придется проводить в случае аварийных ситуаций на линии. Нормативное расстояние от забора до ЛЭП в «подземном» варианте равняется всего лишь одному метру.

Подземное подключение дома

Существенное различие воздушных и подземных линий передачи электричества – в их стоимости. Подземные линии гораздо дороже (в несколько раз) и широко используются в городах, производственных предприятиях.

Кабели укладываются в короба, туннели и траншеи на глубине до одного метра. Наиболее эргономичным решением станет укладка шести кабелей на расстоянии 30 сантиметров в одну траншею.

Здесь можно узнать расстояние от дома до деревьев.

Расстояние, на котором устанавливаются линии электропередач до забора

В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.

Схема с размерами расположения забора от линии электропередач

Важные моменты

Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

1. Чтобы сохранить здоровье жильцов строения.
2. Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
3. В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

Схема охранной зоны линии электропередач

Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Как повысить уровень безопасности

Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

• Подобрать для конструкции дома крышу с заземлением,
• Оборудовать арматурную сетку внутри конструкции стен. Такое решение поможет снизить уровень риска проникновения вредоносных электромагнитных волн вовнутрь жилого пространства,
• Чтобы повысить уровень безопасности жильцов дома, следует высаживать плодовые деревья на расстоянии не менее чем 2 метра по горизонтали от линий электропередач.

Минимально допустимые расстояния от деревьев до линии электропередач

Рекомендации

Требования в СНиП прописаны в первую очередь для безопасности людей, а не для выполнения пожеланий органов самоуправления. Поэтому не стоит пренебрегать правилами безопасности, особенно когда речь идет про электрическое напряжение

Стоит максимально уделить внимание просчетам, на каком расстоянии безопасно устанавливать забор от линий электропередачи. Только правильно установленная изгородь обеспечит комфорт и ограничит жильцов частного надела от неприятностей и опасности

Железобетонные опоры ЛЭП – классификация по назначению

Классификация железобетонных опор по назначению, не выходит за рамки видов опор стандартизированных в ГОСТ и СНиП. Подробно читать: Виды опор по назначению , а здесь напомню кратко.

Промежуточные бетонные опоры

нужны для поддержания тросов и проводов. На них не оказывается нагрузка продольного или углового натяжения. (маркировка П10-3, П10-4)

Анкерные бетонные опоры

обеспечивают удержание проводов при их продольном тяжении. Анкерные опоры обязательно ставятся в местах пересечения ЛЭП с железными дорогами и другими естественными и инженерными преградами.

Угловые опоры

ставятся на поворотах трассы ЛЭП. На малых углах (до 30°), где нагрузка от натяжения не велика и если нет смены сечения проводов, ставятся угловые промежуточные опоры (УП). При больших углах поворота (более 30°) ставятся угловые анкерные опоры (УА). На конце ЛЭП ставятся анкерные они же концевые опоры (А). Для ответвлений к абонентам, ставятся ответвительные анкерные опоры (ОА).

2.5.238

При пересечении ВЛ с подземным кабелем связи и ПВ
(или с подземной кабельной вставкой) должны соблюдаться следующие требования:

1) угол пересечения ВЛ до 500 кВ с ЛС и ЛПВ не нормируется,
угол пересечения ВЛ 750 кВ с ЛС и ЛПВ должен быть по возможности близок к 90°,
но не менее 45°;

2) расстояние от подземных кабелей ЛС и ЛПВ до ближайшего
заземлителя опоры ВЛ напряжением до 35 кВ или ее подземной металлической или
железобетонной части должно быть не менее:

в населенной местности – 3 м;

в ненаселенной местности – расстояний, приведенных в
табл.2.5.26.

Таблица 2.5.26 Наименьшие расстояния от подземных кабелей ЛС (ЛПВ) до
ближайшего заземлителя опоры ВЛ и ее подземной части

Эквивалентное удельное сопротивление земли, Ом·м	Наименьшее расстояние, м, при напряжении ВЛ, кВ
До 35	110-500	750
До 100	10	10	15
Более 100 до 500	15	25	25
Более 500 до 1000	20	35	40
Более 1000	30	50	50

Расстояние от подземных кабелей ЛС и ЛПВ до подземной части
незаземленной деревянной опоры ВЛ напряжением до 35 кВ должно быть не менее:

в населенной местности – 2 м, в стесненных условиях
указанное расстояние может быть уменьшено до 1 м при условии прокладки кабеля в
полиэтиленовой трубе на длине в обе стороны от опоры не менее 3 м;

в ненаселенной местности: 5 м – при эквивалентном удельном
сопротивлении земли до 100 Ом·м; 10 м – при эквивалентном удельном
сопротивлении земли от 100 до 500 Ом·м; 15 м – при эквивалентном удельном
сопротивлении земли от 500 до 1000 Ом·м; 25 м – при эквивалентном удельном
сопротивлении земли более 1000 Ом·м;

3) расстояние от подземных кабелей ЛС и ЛПВ до ближайшего
заземлителя опоры ВЛ 110 кВ и выше и ее подземной части должно быть не менее
значений, приведенных в табл.2.5.26;

4) при прокладке подземного кабеля (кабельной вставки) в
стальных трубах, или при покрытии его швеллером, уголком, или при прокладке его
в полиэтиленовой трубе, закрытой с обеих сторон от попадания земли, на длине,
равной расстоянию между проводами ВЛ плюс 10 м с каждой стороны от крайних
проводов для ВЛ до 500 кВ и 15 м для ВЛ 750 кВ, допускается уменьшение
указанных в табл.2.5.26 расстояний до 5 м для ВЛ до 500 кВ и до 10 м для 750
кВ.

Металлические покровы кабеля в этом случае следует
соединять с трубой или другими металлическими защитными элементами. Это
требование не относится к оптическим кабелям и кабелям с внешним изолирующим
шлангом, в том числе с металлической оболочкой. Металлические покровы кабельной
вставки должны быть заземлены по концам. При уменьшении расстояний между
кабелем и опорами ВЛ, указанных в табл.2.5.26, помимо приведенных мер защиты

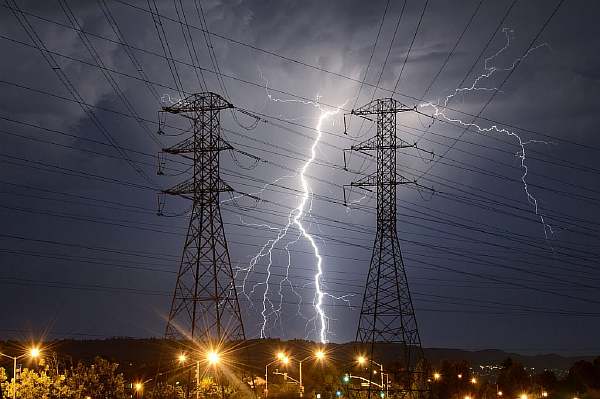

необходимо устройство дополнительной защиты от ударов молнии путем оконтуровки
опор тросами в соответствии с требованиями нормативной документации по защите
кабелей от ударов молнии;

5) вместо применения швеллера, уголка или стальной трубы
допускается при строительстве новой ВЛ использовать два стальных троса сечением
70 мм, прокладываемых симметрично на расстоянии не более 0,5 м от кабеля и на
глубине 0,4 м. Тросы должны быть продлены с обеих сторон под углом 45° к трассе
в сторону опоры ВЛ и заземлены на сопротивление не более 30 Ом. Соотношения
между длиной отвода тросов  и сопротивлением  заземлителя должны
соответствовать значениям  и , приведенным в табл.2.5.27;

Таблица 2.5.27 Сопротивления заземлителей при защите кабеля ЛС и ЛПВ на
участке пересечения с ВЛ

Какие есть дополнительные способы защиты

Чтобы повысить защиту от вредоносного действия полей, вырабатываемых ЛЭП, предусмотрены дополнительные варианты защиты. К ним относят:

1. Экранирующие приспособления для напряжения от 10 кВ.
2. Кровлю, произведенную из металлочерепицы или профлиста, следует заземлять. Крышу заземляют только в случае малого расстояния от нее до ЛЭП.
3. Наличие арматурной сетки – такой, которая закладывается в железобетонные стены.

В настоящее время официально не подтвержден факт вредоносного воздействия ЛЭП на здоровье человека. В России такие исследования не проводились. Но это не означает, что проблемы не существует.

Зона возможного поражения при аварии

Согласно наблюдениям зарубежных ученых, огромное количество людей, которые живут или работают в непосредственной близости от высоковольтных конструкций, испытывают на себе их отрицательное влияние, они часто испытывают недомогание. Кроме того, возрастает риск нервных недомоганий и развития онкологических заболеваний.

Расстояние между фонарными столбами, опорами освещения

При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице. Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: “Сколько метров между фонарными столбами освещения?”, “Какое расстояние между фонарными столбами?”, “Какой пролет между столбами освещения?”. Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения. В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.

Количество и тип светильника,на одной опоре	Высотаустановкисветильника, метр	Расстояниемежду опорами освещения, м	Тип осветительной лампымощность, Вт	Установленнаямощность освещения на 1 км,кВт
4 Х ЖКУ 50-400-001	20 (ВМО20, ОГКС 20)	65	ДНаТ 400	30
1 Х ЖКУ 30-250-001	12	36	ДНаТ 250	16,5
1 Х ЖКУ 40-250-001	12	36	ДНаТ 250	16,5
1 Х ЖКУ 50-250-001	12	36	ДНаТ 250	16,5
2 Х ЖКУ 40-250-001	12	31	ДНаТ 250	19,5
2 Х ЖКУ 50-150-001	11,3	35	ДНаТ 150	10
1 Х ЖКУ 30-250-001	12	39	ДНаТ 250	15,5
1 Х ЖКУ 40-250-001	12	33	ДНаТ 250	18
1 Х ЖКУ 50-250-001	12	45	ДНаТ 250	13,5
1 Х ЖКУ 40-250-001	12	36	ДНаТ 250	8
1 Х ЖКУ 30-150-001	12	39	ДНаТ 150	9
1 Х ЖКУ 40-250-001	12	39	ДНаТ 250	15,5

Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения

Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.

Электромонтаж опоры наружного освещения требуется выполнять в соответствии с нормами ПУЭ “Правила устройства электроустановок”.

Минимальное расстояние от края проезжей части дороги до опор освещения:

Установка опор уличного освещения вдоль дорог, улиц, площадей должна быть выполнена на расстоянии не менее 1 метра от бордюра дороги на магистральных улицах с интенсивным автомобильным движением, и осветительные опоры располагают на расстоянии не менее 0,6 метра от бордюра на других дорогах. Это расстояние допускается уменьшить до 0,3 метра при отсутствии маршрутов движения городского транспорта и грузовых автомобилей, что допускают нормы. При отсутствии бордюра расстояние от дороги до опоры освещения должно быть не менее 1,75 метра. На территориях предприятий расстояние от осветительной опоры до проезжей части принимается не менее 1 метра. Опоры освещения улиц и дорог допускается устанавливать на центральной разделительной полосе при ее ширине 5 м и более, а также на разделительной полосе шириной 4 м при наличии стационарного ограждения и размещения опор в створе этого ограждения. Осветительная опора не должна находиться между пожарным гидрантом и проезжей частью улицы или дороги (запрещают нормы ПУЭ). Осветительные столбы на пересечениях и примыканиях улиц и дорог должны устанавливаться не ближе 1,5 м до начала закругления, не нарушая единого строя линии установки опор.

На закруглениях улиц и дорог с радиусом в плане по оси проезжей части от 60 до 250 м металлические столбы освещения при их одностороннем расположении должны, как правило, размещаться по внешней стороне дороги, при невозможности размещения опор освещения по внешней стороне закругления допускается расположение фонарей по внутренней стороне с дополнительным уменьшением шага опор освещения. В осветительных установках транспортных развязок и городских площадей допускается использовать высокие опоры (20 м и выше) при соответствующем технико-экономическом обосновании и обеспечении удобства обслуживания светильников.

Если подвод кабеля электроснабжение наружного освещения осуществлено воздушной линией электропередач, то расстояние от опоры освещения до балконов, террас и окон жилых домов должно быть не менее 1 метра.

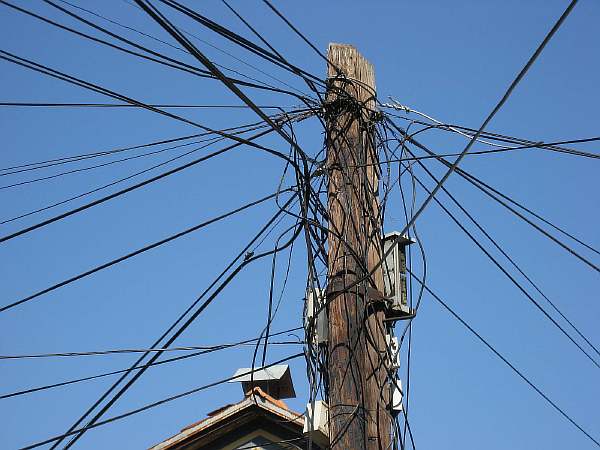

Подключение электричества от столба к дому

Подключением кабеля от столба электропередачи до распределительной коробки дома занимаются специализированные компании. Прежде чем обратиться к специалистам, владельцам частных домов нужно получить разрешение от организации, которая занимается вопросами снабжения и подключения электричества. Необходимо изучить все требования для подсоединения частного строения к электросети.

Чтобы осуществить подключение дома, необходимо подготовить полное описание домашней электросети с расчетами мощности и режима каждого токоприемника. На основании этого проекта будет выдано разрешение.

Электромонтажные работы должны осуществляться сотрудниками организации, которые имеют соответствующую лицензию. Перед началом работы необходимо определиться со способом подключения. На сегодняшний день существуют воздушный и подземный способы подключения электрического тока.

Воздушный способ

Этот способ подведения кабеля к дому интересен тем, что занимает минимальное количество времени и не требует больших финансовых затрат. Для подключения воздушным путем, например деревянного каркасного дома, используются самонесущие изолированные провода, которые прослужат не меньше тридцати лет. Но по нормативам подводки подходят далеко не все частные дома. Ввод кабеля в дом должен иметь расположение не ниже 2,75 м от земли.

Если жилое сооружение ниже этой отметки, следует установить специальные стойки. Такие приспособления могут иметь прямую или изогнутую форму. Отличаются стойки не только формой, но и методом крепления на стене:

Отведение от источников электрической энергии происходит при помощи кабелей, изготавливаемых из разных материалов. Провода из меди требуются меньшего размера, но стоят значительно дороже. Поэтому подводка проводов от стоек до малоэтажного здания или дачного домика в основном выполняется с использованием кабельной продукции с жилами из алюминия.

Расстояние от фундамента частного дома до высоковольтного столба должно быть не больше 10 метров. Это касается не только домов, но и дачных сооружений и других жилых зданий. Если сама протяженность от столба линии электропередачи превышает эту величину, то надо установить вспомогательную опору на отдельно стоящий фундамент.

От электрического столба до дополнительной опорной стойки расстояние не должно превышать 15 метров. Минимальное расстояние от крайней стойки до жилой постройки должно быть не менее 1,5 метра до оконных проемов и лоджий; 1 метр – минимальная дистанция до фасадных стен сооружений или фундамента.

Проведение электрического провода через стену дома, построенного из дерева, специалисты выполняют при помощи стальной трубы. Если сооружение воздвигнуто из кирпича на бетонном фундаменте, то для этой цели вполне подойдет обычная пластиковая труба.

Закрытый способ

Отведение кабеля закрытым методом через вырытую под землей траншею требует больше потраченного времени и материальных средств. Понадобится примерно на 15 метров больше проводов.

В данном случае может понадобиться дополнительное соглашение на проведение земляных манипуляций в определенном месте, что тоже чревато лишними финансовыми расходами.

Прежде чем приступить к укладке кабеля, следует вырыть траншею и установить туда защитную изоляцию в виде полиэтиленовой трубы. Прокладка в земле с повышенной химической активностью потребует усиления изоляционной защиты. Можно прибегнуть к использованию алюминиевой или свинцовой оболочки.

Затем нужно наметить путь, по которому будет идти траншея. Чтобы использовать меньше изоляционного материала и потратить физических сил для рытья канавы, лучше всего провести траншею напрямую от ЛЭП до объекта. Но, к сожалению, это не всегда возможно. Отступления от прямой дороги могут потребовать при следующих обстоятельствах:

Как только определен маршрут прокладывания кабеля, нужно вырыть глубокую траншею – около 70–80 см. Для обеспечения электроснабжения строений под почвой нужно использовать бронированный кабель с жилами из меди. Изоляция кабеля должна быть намного крепче.

Все подземные работы по установке провода от столба ЛЭП до жилого объекта нельзя проводить собственноручно. Этим должны заниматься сотрудники специальных компаний, которые имеют разрешение на оказание такого рода услуг. Подземный метод подвода кабеля от высоковольтного источника повысит защитные функции от вредного излучения ЛЭП.

Тяжение СИП через динамометр

При использовании динамометра, одного усилия тяжение, взятого из таблицы не достаточно. Необходимо еще знать приведенный анкерный пролет. Что это такое?

Это пролет или пролеты на ВЛ между двумя анкерными опорами. Между ними может быть как одна, так и несколько промежуточных опор.

При этом в расчетных таблицах указываются данные именно для приведенных пролетов. Они представляют из себя некое среднее математическое значение.

Связано это с тем, что линии не бывают всегда равномерными. И расстояния между опорами иногда отличаются на несколько десятков метров.

Допустим, у вас есть два анкера и одна промежуточная опора между ними. Длина первого пролета 40 метров, а второго всего 10м. Понятно, что при одинаковом тяжении, в большем пролете стрела провеса всегда будет больше.

Поэтому само тяжение, определяется именно для усредненного значения. Рассчитывается средний приведенный пролет по следующей формуле:

Li – это длина одного пролета в метрах или км

∑Li – сумма всех пролетов

Рассчитав значение по этой формуле, вы получите итоговый приведенный пролет. Для нашего случая (40м+10м) он будет 25м.

Далее с помощью интерполяции в таблице ищем требуемое тяжение. В табличных данных при пролетах до 40м, значения разбиты с шагом в 2м.

При более длинных расстояниях, обычно фигурируют целые значения 40-45-50м. Вам понадобится подобрать ближайшее.

Узнав требуемую величину, натягиваете СИП на конечной опоре через динамометр.

Для того, чтобы сделать это правильно — просто контролируйте показания шкалы измерительного прибора, дабы не выйти за границы этого усилия.
