Как сделать песчаное основание под фундамент своими руками? Толщина и допустимые отклонения – Пошагово

Инструменты для вязки арматуры

Для вязки арматуры под ленточный фундамент понадобятся инструменты для гибки и крепежа.

Для скрепления

Для этого могут использоваться следующие приспособления:

• проволока;
• зажимные скобы;
• пластиковые хомуты.

На сегодняшний день арматуру можно скреплять готовыми к использованию специальными зажимными скобами (скрепками). Они изготавливаются из стали хорошего качества. Применять их очень просто: надеть на пересекающиеся пруты арматуры и стянуть их. При этом монтаж арматурных каркасов можно осуществить намного быстрее, не прикладывая значительных физических усилий. Единственный минус- это высокая стоимость.

Сегодня для того, чтобы скрепить арматуру, лучше использовать специальную стальную гибкую низкоуглеродистую проволоку. Она должна быть диаметром не менее 1,0 мм, но можно использовать 0,8 – 1,4 мм, в соответствии со стандартом.

Для вязки арматуры под ленточный фундамент требуются отрезки проволоки длиной 0,3 м. Причем, откусывать эти куски можно пассатижами или отрезать болгаркой.

Для упрощения этого процесса поступают следующим образом:

• сгибают всю проволоку так, чтобы получить отрезки равной длины;
• с помощью болгарки просто разрезают по этим меткам сразу весь пучок проволоки.

Для вязки арматуры под ленточный фундамент применяться следующие вспомогательные инструменты:

• пассатижи;
• щипцы;
• шуруповерт;
• вязальный крючок.

Выбор материала зависит от предпочтений и опыта строителя.

Для выполнения операции петлю вязальной проволоки закидывают вокруг арматуры, а концы прутов закручивают. Но обычно это занимает много времени и физической силы. Поэтому лучше использовать для этого крючок. Им работать быстрее и удобнее: крюк продевают в петлю скрутки и вращают. При этом проволока затягивается.

Еще один инструмент, быстро скрепляющий арматурные прутья,- это строительный винтовой вязальный крючок. Его не надо вращать вручную. Несмотря на то, что весь процесс происходит намного быстрее, это тяжелая физическая работа.

Отличительная черта пластикового хомута — это способность хорошо фиксировать элементы. Но, с другой стороны, вязка арматуры пластиковыми хомутами не может обеспечить достаточную прочность соединения.

Вязальная проволока имеет малый диаметр и низкую прочность, поскольку проходит отжиг для мягкости. Поэтому ее легко разорвать избыточной затяжкой при вязке

Так, если нечаянно наступить на верхнюю часть конструкции или неосторожно заливать арматуру, крепления могут лопнуть. К тому же, в таких случаях аккуратно стоит применять и строительные вибраторы

Поэтому лучше остановить свой выбор на электроинструментах, особенно, если объем работ достаточно большой.

Народные умельцы придумали свои способы. Например, аккумуляторным шуруповертом или дрелью (хотя это и не лучший вариант, т.к. проволока часто рвется) вязать арматуру намного быстрее.

Но чаще всего используется, все-таки, шуруповерт. Для этого в патрон вставляют вязальный крючок. Его можно приобрести в магазине, а можно сделать своими руками из проволоки диаметром 4 мм, отрезка электрода, или толстого гвоздя. Такими нехитрыми способами процесс вязки пойдет заметно быстрее, и при этом будет затрачиваться меньше энергии.

Для гибки арматуры можно воспользоваться приобретенными в магазине приспособлениями, а можно попробовать сделать их своими руками. Тем более, что это позволит снизить себестоимость конструкции.

Для гибки арматуры

Существуют следующие приспособления для выполнения этой операции:

• с механическим приводом;
• ручные.

Так как в индивидуальном строительстве часто приходится резать проволоку, ручные станки для гибки стали практически незаменимыми в современных стройках. Конструкции таких станков могут отличаться друг от друга, но принцип их действия одинаков. Так, металлическую часть закрепляют между упорным и центральным валами инструмента. Гибочный вал загибает прут в нужную сторону. Упорный вал фиксирует незадействованные части заготовки.

Благодаря гибочным инстументам, любой прут можно согнуть быстро без особых усилий, добиваясь необходимой формы.

Обязательно ли делать подсыпку песком под фундамент, рассказывают эксперты FORUMHOUSE

Одной из самых популярных веток на FORUMHOUSE является раздел о фундаментах, ведь наши эксперты всегда готовы ответить на любой вопрос. Многие начинающие застройщики интересуются, зачем нужна песчаная подушка под фундамент и нужна ли она вообще. В этой статье мы будем искать ответ на данный вопрос.

Песчаная подсыпка делается сплошь и рядом при большинстве работ с основанием дома. Но одни строители полагают, что она обязательна во всех случаях, другие – что только при определённых условиях, а в остальных случаях просто вредна.

Нужна ли подушка под ленточный фундамент

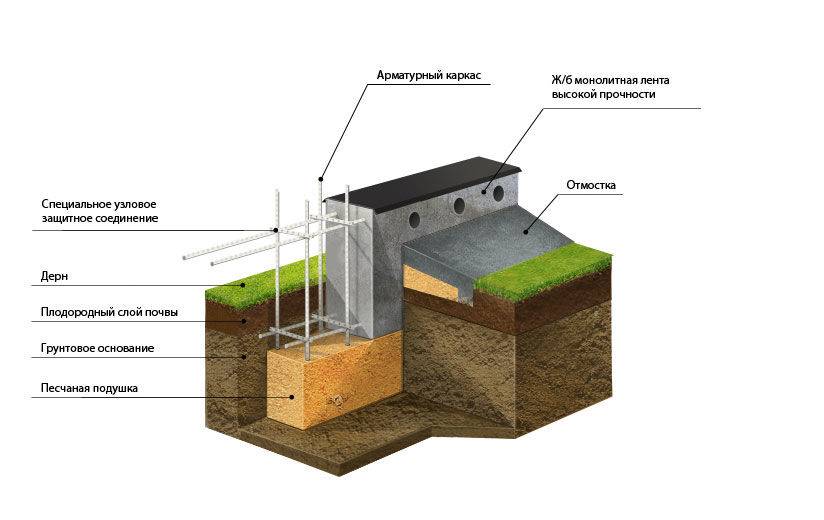

Песчаная подушка под ленточное основание дома делается практически всеми, поскольку кажется гарантией его прочности и долговечности. Однако песок в вырытую траншею многие могут засыпать, руководствуясь принципом: «чем больше, тем лучше, ведь так делают все». Не учитывается ни геология участка, ни особенности грунта и его несущая способность, ни уровень грунтовых вод.

Я читал, что ленточный фундамент должен опираться на неразрушенный (нетронутый) слой грунта, и песчаная подушка ему не требуется. Но многие мои знакомые перед заливкой ее делали. На вопрос «зачем» отвечают – «видели у соседей».

Чтобы внести ясность, надо чётко для себя определить: о каком типе ленточного основания дома идёт речь. А именно:

• малозаглублённом – МЗФЛ;
• заложенном ниже глубины промерзания;
• монолитном;
• сборном из блоков ФБС.

Каждый из этих четырёх видов требует индивидуального подхода при подготовке основания.

Для чего нужна подушка из песка под монолитный фундамент

Подушка под ленточный фундамент может не делаться, если речь идёт о монолитном основании. Но только при соблюдении следующих условий:

• Грунт непучинистый;
• Грунт под основанием песчаный;
• Лента заливается ниже глубины промерзания, с бетонной подготовкой под подошвой;

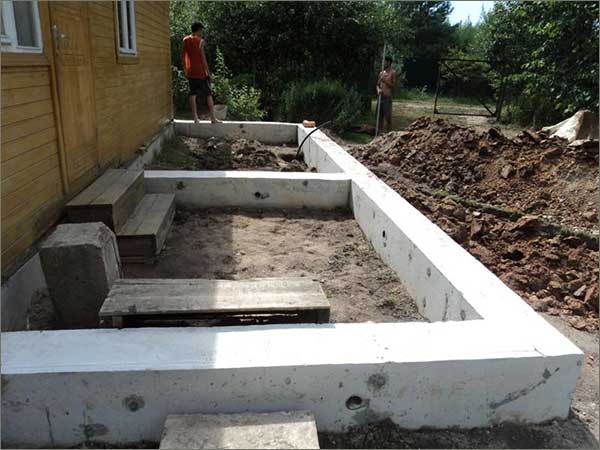

Для сборного основания, из блоков ФБС песчаная подушка просто необходима, т.к. только песком можно выровнять все неровности, которые остались после выборки (т.е. снятия разрыхлённого слоя) грунта. Только песок можно уплотнить практически до природной плотности.

Если этого не сделать, то фундаментный блок ляжет на грунт неровно (не всей поверхностью подошвы), и под ним могут оказаться пустоты. Это приведёт к неравномерному давлению основания дома на грунт. Соответственно, увеличивается вероятность его неравномерной просадки.

При устройстве сборного фундамента выполняется песчаная подготовка толщиной в 10-15 см.

Зачем нужна подушка под ленточное основание

Я как-то спросил у главного инженера строительной фирмы, зачем в фундамент песчаная подушка.Он сказал: чтобы выровнять основание под «0» и для экономии бетона.

Если устраивается монолитное ленточное основание, то добиваться «зеркального» основания уже не нужно, т.к. в силу пластичности заливаемый бетон заполняет все неровности. Соответственно, подошва основания будет опираться на почву всей своей поверхностью и перераспределит нагрузку на грунт.

Когда речь заходит о МЗФЛ, то песчаная подушка необходима, т.к. с её помощью пучинистый грунт заменяется на непучинистый. Причём, МЗФЛ требует устройства дренажной системы, утеплённой отмостки и утепления самого фундамента. Эти меры минимизируют силы морозного пучения, действующие на него.

При устройстве песчаной подушки важно понять, какой грунт находится под будущим основанием. Если почва с невысокой водопроницаемостью (это в первую очередь касается суглинков и глин), то песок, являясь менее плотным, станет местом, где постоянно будет скапливаться вода

Результат – со временем несущая способность постоянно переувлажнённого грунта уменьшится, что может привести к просадке фундамента.

Вопрос применения песчаной подушки надо рассматривать, исходя из конкретных характеристик грунта, уровня УГВ, веса и конструкции здания, глубины промерзания. Нельзя считать песчаную подушку универсальным средством, подходящим для строительства любого основания, без её привязки к конкретным условиям эксплуатации здания.

Подсыпка под фундамент: песок или щебень

• 20-30 см – это минимальная толщина песчаной подушки;
• Для выравнивания основания достаточно толщины в 5-10 см;
• Для засыпки лучше всего подходит крупнозернистый песок.

Определение необходимого объема песка

Начиная фундаментные работы, нужно определиться и с необходимым объемом требующихся материалов. Песка нужно особенно много, так как его содержание в бетонном растворе больше, чем других компонентов, кроме того, он идет на устройство подушки под заливку основания.

Определить нужный объем для подсыпки несложно, зная размеры будущего фундамента в плане и толщину подушки. Она зависит от нагрузки на основание, типа грунта, глубины его промерзания и уровня подземных вод. Этот параметр рассчитывается специально и указывается в проектной документации.

Если вы строите дом или другую постройку без проекта, можно принять рекомендуемые значения: от 10 до 20 см, не меньше, но и не больше. Далее умножают выбранную толщину на площадь основания и получают искомый объем. Однако при этом учитывают, что подушка должна быть хорошо утрамбована, и значит, сыпучего материала уйдет примерно в полтора раза больше.

На хорошо утрамбованной поверхности не остаются следы обувиИсточник i.ytimg.com

Объем материала для изготовления бетона рассчитывают исходя из пропорций, которые отличаются в зависимости от требуемой марки. Для этого вычисляют объем фундамента в кубометрах и по специальным таблицам определяют, сколько нужно песка для этого количества раствора.

Видео описание

В заключении предлагаем посмотреть видеоролик о том, какой песок пригоден для строительства:

Коротко о главном

Теперь вы знаете, какой песок используют для подушки под фундамент, а какой для замешивания бетона для изготовления монолитного основания. И с помощью простых испытаний, проведенных в домашних условиях, сможете определить его пригодность. Так как фундамент – это основа дома, отвечающая за его прочность и устойчивость, то пренебрегать контролем качества используемых для его возведения материалов нельзя.

Классификация щебня.

Щебень можно классифицировать по нескольким признакам:

по используемой для его получения горной породе. Щебень получают путем дробления породы в дробилках. В порядке возрастания прочности выделяют такие виды щебня как шлаковый, вторичный, известняковый, гравийный, гранитный. Самым прочным считается по ГОСТ гранитный щебень. именно он считается оптимальным вариантом для заливки фундамента. Хотя, с точки зрения соотношения прочности и экономичности лучшим считается гравийный щебень;

Гранитный щебень. Вторичный щебень получают путем дробления бетонных отходов, кирпичного боя. Перед его использованием необходимо проконтролировать удаление старой арматуры.

• по прочности. Щебень разделяется на марки в зависимости от прочности на сжатие. Различают марки от м200 (довольно слабый щебень, не рекомендуется его использование для бетонных конструкций, воспринимающих значительные нагрузки) до м1200 – м1600. Высокопрочный щебень отличается еще и малым процентным содержанием зерен из малопрочных пород (их содержание не превышает 5%).
• по морозостойкости. Большое значение для строительства в умеренном климате имеет количество циклов попеременного замораживания/оттаивания, которое может выдержать щебень без ухудшения его эксплуатационных качеств. По морозостойкости выделяют марки от f15 до f400, лидером является гранитный щебень;

Чаще всего обращают внимание именно на эти показатели, хотя классифицировать щебень и по ряду вспомогательных показателей. Например, по уровню радиоактивности, степени адгезии и т

д.

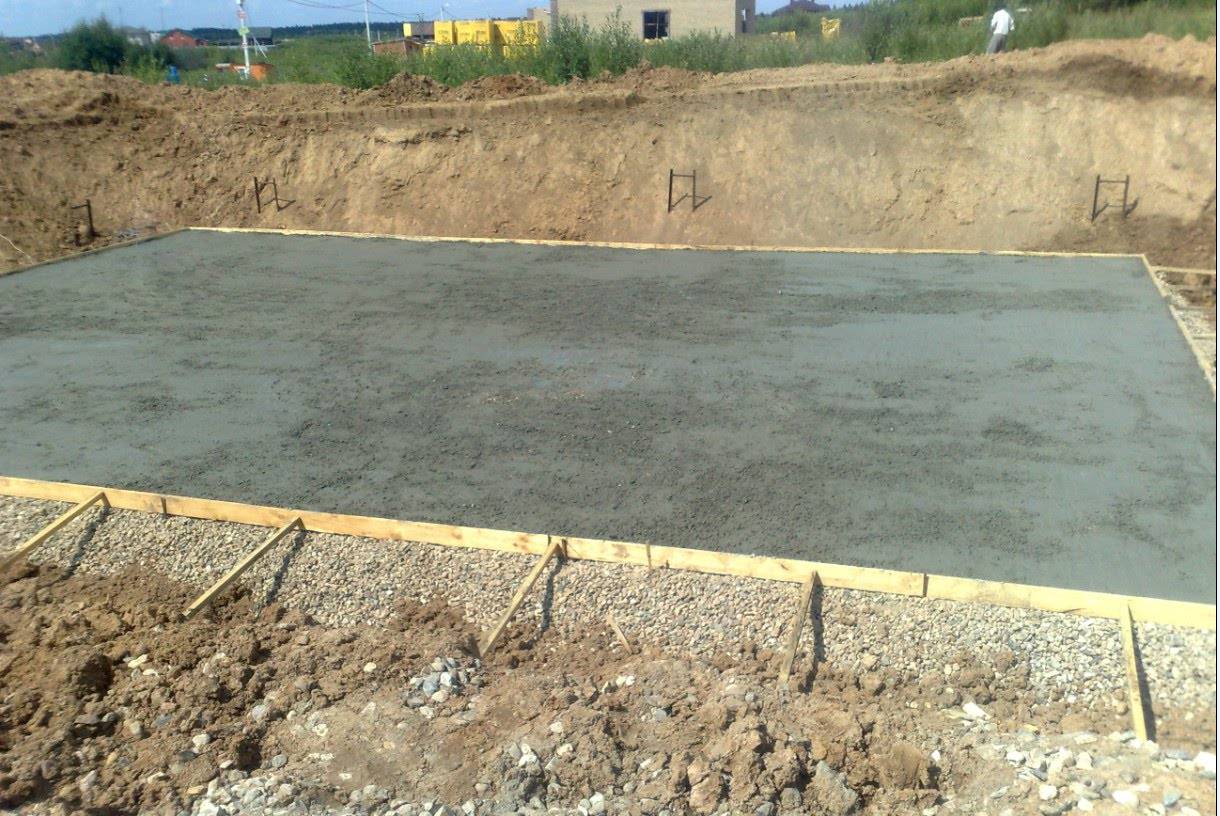

Способы устройства подбетонки

Прежде чем начать стоит отметить, что подбетонка — это, прежде всего очень желаемая мера, но не всегда обязательная ().

То есть, попросту говоря, если у вас немасштабный проект и черновое основание состоит из старой стяжки и никакого рыхлого грунта или неровного рельефа и в помине нет, то такую работу выполнять попросту нецелесообразно.

Так что объективно оценивайте ситуацию – не стоит зря тратиться там, где подобная дополнительная работа никак не повлияет на итоговое качество.

Вернемся к вариантам устройства такого слоя. В качестве наглядного примера возьмем подготовку к заливке плитного фундамента.

Монтаж простейшей подбетонки

Для работы нам понадобится вот что:

1. Щебень.
2. Трамбовочное приспособление. Его проще всего сделать из дерева или из металла.

1. Жидкий битум.
2. Хорошие и прочные совковые лопаты .

Можно начинать.

1. На рабочую площадь высыпается необходимое количество гранитного щебня. Как правило, материал отсыпается с самосвала и в итоге получается большая куча щебня.
2. С помощью лопат камни равномерно распределяются по всей поверхности.
3. Берется трамбовочное приспособление и щебень уплотняется по всей площади.
4. На получившуюся плоскость наносят слой битума.

В общем-то, самый простой вариант подбетонки реализован.

Теперь рассмотрим, как это сделать максимально правильно.

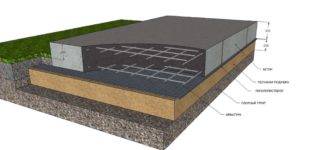

Устройство капитальной подбетонки

Итак, у нас есть рабочая площадь с рыхлым грунтом и риском появления грунтовых вод.

1. Определяем максимально высокую точку грунтовых вод – подбетонку придется делать как раз до этого уровня (ну, во всяком случае, желательно сделать именно так).
2. С помощью лопат стараемся разровнять, распланировать почву.
3. Засыпаем на дно котлована песок и равномерно распределяем его по поверхности, а затем трамбуем.
4. Стелим сверху песка пленку или рубероид.
5. Из тонкой арматуры делаем своеобразную «клетку» с размером ячеек примерно 60 на 60 см.

1. При желании устанавливаем направляющие линии – маячки. По ним удобно растягивать смесь, чтобы получить максимально ровную поверхность в итоге.
2. Размешиваем цемент, песок, щебень и воду – должна получиться однородная густая масса.
3. Заливаем раствор и с помощью правила распределяем его по всей площади.
4. После того как раствор высохнет, его нужно обработать битумом и, по сути, на этом устройство подбетонки закончено.

Но даже если вы просто напросто забыли про такие моменты, а залит уже не только подкладочный слой, но и основная плита, то отчаиваться не стоит, потому что всегда можно воспользоваться такой услугой, как алмазное бурение отверстий в бетоне мощным промышленным оборудованием.

В принципе это все. Обзор технологии закончен. Подведем итоги.

Из чего состоит процесс подготовки основания

Помимо этого, результаты о проделанной работе нужно занеси в акт приема основания под фундамент.

Из-за этого подготовка основания требует больших вложений средств и сил:

• Проведение планирования участка для будущего основания, удаление верхнего слоя земли, а если есть залежи торфяника и суглинок, то потребуется удаление слоя земли на метр и больше.
• Создание дренажных систем и планирование водоотводного уклона и ливневой канализации.
• Создание песчаной и щебневой подушки, уплотнение земли виброкатком.
• Если нужно, выкладывание бетонной подготовки и гидроизоляции.

Главную роль играет приемочный протокол или акт, который подтверждает объем работ, толщину уложенного песка и щебня, наличие геотекстиля. Для обеспечения требуемой прочности поверхностного слоя занимаются подготовкой грунта, отсыпают и уплотняют щебнем нескольких фракций, а после и песком. Такое устройство песчаного основание под фундамент заметно увеличивает стойкость последнего.

Какая должна быть подсыпка

Теперь вы узнали о том, что подсыпка под фундамент из бетона является крайне важным и необходимым элементом во время возведения различных сооружений и зданий. Следует разобраться в том, как изготовить подсыпку, которая будет соответствовать всем правилам и нормам.  Для начала следует узнать то, что подсыпка, которую называют еще подложкой и подушкой, обычно устанавливают под ленточный фундамент. Для ее создания следует заранее вырыть подходящую по размерам траншею. Если посмотреть за строительные требования и нормы, которые применимы за рубежом, то вы увидите, что европейские специалисты советуют делать подушку для фундамента  с толщиной в 0.25 метра. Он считают, что этого вполне достаточно, чтобы фундамент и подсыпка могли в полной мере выполнять все предназначенные функции.

Теперь вернемся в российские реалии, где европейские нормы не всегда приемлемы. Если посмотреть на опыт строителей на Родине, то почти каждый скажет вам, что толщина подсыпки для фундамента будет зависеть от того, какой тип земли на участке. В зависимости от того, каковы особенности грунта, толщина подложки бывает от 0.3 до 0.6 метров, а в особых случаях для того, чтобы создать дополнительное утепление и подстраховку делают толщину подушки до 0.8 метров.

Следует иметь в виду, что при создании подсыпки под ленточный или свайный фундамент следует постепенно насыпать выбранный материал, т.е. слоями с толщиной в 0.2 метра, а после тщательно утрамбовывать при помощи особых инструментов вроде катков или площадного вибратора. Плотность готовой подложки для фундаментной основы должна быть не меньше, чем 1600 кг/м3.

Также следует обратить особое внимание на то, что иногда строители используют для устройства песчаной подушки такой материал, как глину, и для этого в вырытую яму утрамбовывают ее слой. Как утверждают эти специалисты, глина помогает защитить фундамент дома, если по какой-то причине начнут подниматься подземные воды, но на самом деле это совсем не так

В действительности, вода будет задержана под слоем глины и не достигнет фундамента, но это даже вредно, так как поспособствует тому, что увеличится пучинистость грунта.

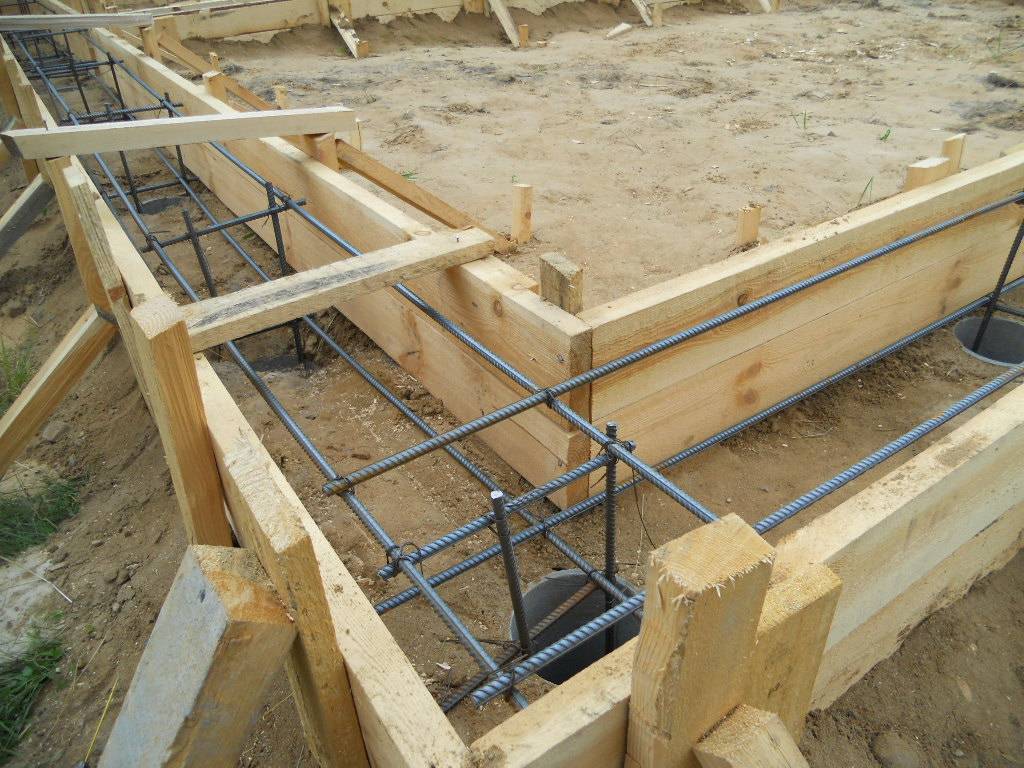

Армирование и вентиляция

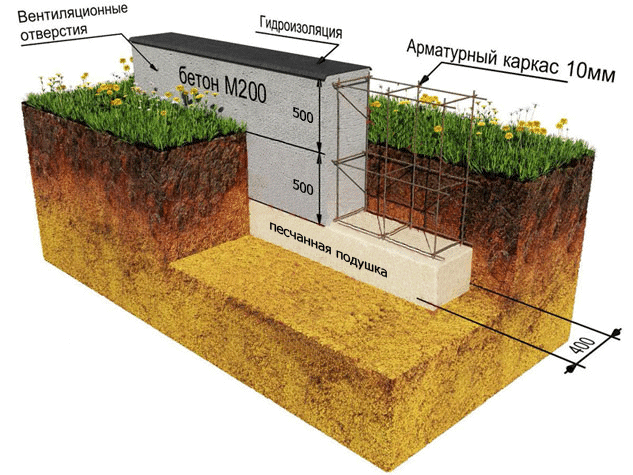

Схема строительства ленточного фундамента.

При помощи армирования можно добиться качественного изменения характеристик бетона и сделать его более прочным и устойчивым к влиянию разного рода нагрузок. Арматура выполняет функции своеобразного скелета и делает ленточное основание долговечным.

Арматурная решетка должна быть установлена на расстоянии 30-50 мм от краев ленточного фундамента под сруб, чтобы после заливки основания она полностью оказалась внутри строительного раствора. Чтобы сделать качественное армирование, нужно использовать арматуру сечением не меньше 12 мм. Арматура укладывается на кирпич в два ряда.

Лучше всего, чтобы арматура была цельной по длине, ведь чем меньше соединений, тем выше будет прочность фундамента. К нижним пруткам арматуры привязываются перемычки. Это делается с помощью вязальной проволоки, с расстоянием 40 см после этого к углам полученных ячеек привязываются вертикальные прутки.

Далее по такому же принципу привариваются или привязываются верхние и средние ряды горизонтальных прутков. В данных рядах также устанавливаются перемычки через каждые 40 см.

Какое бы строение ни возводилось, необходимо устроить вентиляцию цоколя. Она выполняется с использованием кусков пластиковой или асбоцементной трубы диаметром 100 мм. При заливке, для того чтобы избежать попадания раствора в данные отверстия, их нужно закрыть ветошью или засыпать песком. И еще один нюанс: установку производить нужно под небольшим уклоном в сторону улицы, чтобы вода, которая может образоваться из-за конденсата, имела возможность стекать.

Песчаное основание под фундамент

Самой большой проблемой и одновременно головной болью возведения фундамента является геологическое строение грунта на участке под строительство. Подготовка основания под фундамент на слабых торфяных почвах может поглотить половину бюджета, выделенного на обустройство всей фундаментной системы. Грамотный анализ геологии и несущей способности грунта дает возможность избежать серьезных проблем, но даже при позитивных результатах опытные строители тщательно готовят основание под фундамент, убирают слабый грунт и выполняют подготовку подушки, не экономя на материалах и объемах работ. Мало того, проделанную работу и полученные результаты обязательно фиксируют в акте приемки основания под фундаменты.

Защита котлована от грунтовых вод

Многие застройщики начинают строительство дома без проведения инженерно-геологического исследования участка. При наличии высокого уровня грунтовых вод в разработанный котлован может просочиться вода и воспрепятствовать сооружению фундамента. При возведении монолитного фундамента на слабопроницаемых грунтах уложенная в конструкцию бетонная смесь будет подмываться и вымываться грунтовыми водами, что приведёт к разрушению сооружения. В таких случаях приходится срочно принимать меры по защите основания от замачивания. Даже круглосуточная откачка воды не остановит приток грунтовых вод.

Защитить основание можно искусственным понижением уровня грунтовых вод с помощью специального водопонизительного оборудования: электроосушением с использованием установок типа ЛИУ; вакуумированием с применением установок типа УВВ-1, УВВ-2 и ЭВВУ (эжекторных вакуумных водопонизительных установок) или другого оборудования. Но эти дорогостоящие и сложные способы защиты котлована редко используют даже специализированные фундаменто строительные организации. Устраивать противофильтрационные диафрагмы способом «набивного шпунта» или «стена в грунте» тоже трудозатратно и еще дороже. Стоимость водопонижения может приблизиться к стоимости строительства фундамента, что значительно дороже стоимости гидрогеологических изысканий строительной площади.

Рис. 4. Вариант защиты котлована от грунтовых вод: 1 — фундамент; 2 — песчаная подушка; 3 — канава для сбора воды; 4 — гравийная пригрузка; 5 — шпунтовая стенка; 6 – верхний слой водоупора; 7 — уровень земли

В слабопроницаемых грунтах наиболее предпочтительным является способ открытого водоотлива в тех случаях, когда отсутствует опасность суффозии (разрушение структуры грунта). Котлован можно оградить шпунтовыми стенками (деревянными или металлическими) (рис. 4). Однако такой способ требует наиболее пологих откосов и увеличивает объем земляных работ.

Технология укладки

Рассмотрим порядок действий при создании подушки под ленточный фундамент. Для большей информативности следует обратиться к ленточному фундаменту под массивный двухэтажный коттедж из штучных материалов (кирпича).

Его вес достаточно велик, чтобы использовать гравийную подушку.

Необходимо выполнить следующие этапы работ:

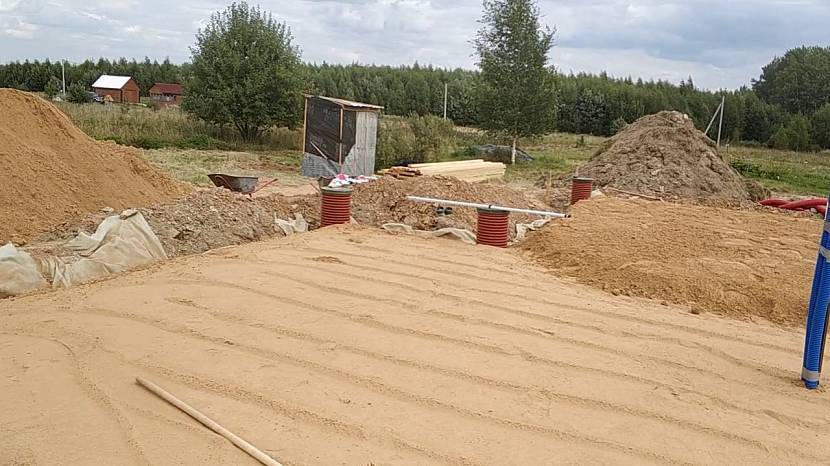

Песчаная засыпка

Это самый нижний слой, обеспечивающий горизонталь и ровную поверхность. Он имеет толщину 15-20 см, засыпается и выравнивается по горизонтали. Производится тщательная трамбовка с поливом водой до появления максимальной плотности.

Распространенным методом контроля качества уплотнения песка является ходьба по поверхности засыпки — если следов не остается, работа выполнена качественно. Некоторые источники предлагают под песчаную засыпку укладывать слой бутового камня.

Рекомендация сомнительная, так как песок заполняет промежутки между крупными обломками и сложнее трамбуется, что впоследствии проявится в виде увеличенной осадки фундамента.

Засыпка щебня

Укладка материала производится послойно, минимальная толщина засыпки составляет 25 см. При укладке материал тщательно выравнивается по горизонтали и трамбуется с увлажнением и использованием строительной виброплиты.

Наличие песка в массе щебня позволяет получить более плотный слой, допускающий качественную трамбовку. Основная задача — постоянный контроль горизонтали поверхности слоя засыпки. Если не проверять состояние и уровень, то можно получить волнистый слой с заметным уклоном, что недопустимо.

ОБРАТИТЕ ВНИМАНИЕ!
Проверка производится строительным или лазерным уровнем с немедленным исправлением обнаруженных перекосов или неровностей.

Выравнивающий слой

После окончания укладки и трамбовки слоя ПГС производится повторная засыпка относительно тонкого (около 5 см) слоя песка. Он выполняет функции выравнивания и «запечатывает» поверхность слоя щебня, образуя плотную и гладкую поверхность для укладки геотекстиля.

Этот материал необходим для исключения утечек воды при заливке подбетонки (если она планируется), либо при заливке основной ленты. Материал укладывается на уплотненный выравнивающий слой с заходом на стены траншеи, чтобы залитый бетон оказался в ложбине и вода из него не уходила в грунт.

При заливке основной ленты слой геотекстиля служит дополнительной защитой от утечек на случай, если арматурный каркас порвет гидроизоляционную пленку.
