Расчет проводника по мощности
Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.
В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.
| Название электроустановки | Средняя потребляемая мощность, Вт |
|---|---|
| Тостер | 800 – 1200 |
| Кофеварка | 1000 |
| Электрический чайник | 1200 |
| Духовка, духовой шкаф | 1200 – 2000 |
| Электрическая плита | 2500 – 3000 |
| Холодильник | 400 – 600 |
| Микроволновая печь | 1400 – 1800 |
| Компьютер | 500 – 550 |
| Принтер | 500 |
| Телевизор | 200 – 300 |
| Утюг | 1000 – 1700 |
| Фен | 1000 – 1200 |
| Пылесос | 1000 – 1600 |
| Кондиционер | 1500 |
| Вентилятор | 1000 |
| Нагревательный бак | 1500 |
| Водяной насос | 1000 |
| Стиральная машина-автомат | 2500 |
| Осветительные приборы | 2000 |
Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

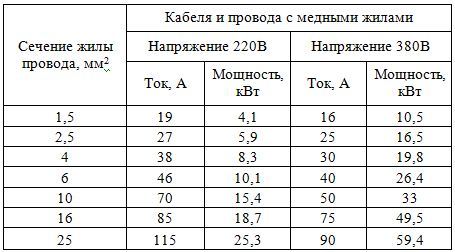

Максимальная длина и сечение кабеля в зависимости от мощности
Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.
При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:
| Скрытая электропроводка | |||
|---|---|---|---|
| Сечение, мм2 | Ток, А | При напряжении в 220 В | При напряжении в 380 В |
| 1,0 | 14 | 3,0 | 5,3 |
| 1,5 | 15 | 3,3 | 5,7 |
| 2,5 | 21 | 4,6 | 7,9 |
| 4,0 | 27 | 5,9 | 10,0 |
| 6,0 | 34 | 7,4 | 12,0 |
| 10,0 | 50 | 11,0 | 19,0 |
| 16,0 | 80 | 17,0 | 30,0 |
| 25,0 | 100 | 22,0 | 38,0 |
| Открытая электропроводка | |||
| Сечение, мм2 | Ток, А | При напряжении в 220 В | При напряжении в 380 В |
| 0,5 | 11 | 2,4 | – |
| 0,75 | 15 | 3,3 | – |
| 1,0 | 17 | 3,7 | 6,4 |
| 1,5 | 23 | 5,0 | 8,7 |
| 2,5 | 30 | 6,6 | 11,0 |
| 4,0 | 41 | 9,0 | 15,0 |
| 6,0 | 50 | 11,0 | 19,0 |
| 10,0 | 80 | 17,0 | 30,0 |
| 16,0 | 100 | 22,0 | 38,0 |
| 25,0 | 140 | 30,0 | 53,0 |
Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А
Условия эксплуатации
В квартире и частном доме
Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.
На улице или в гараже
Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов
Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.
На балконе или на крыльце дома
В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.
Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно
В саду
Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:
- Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
- Кабель должен быть обязательно защищен гофрой.
Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.
В бане или санузле
Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.
Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.
Как правильно выбрать кабель для розетки
Правила устройства электроустановок (ПУЭ) дают следующие строгие установки по верному использованию кабеля для розетки в помещении:
- Он должен быть медным (поскольку это наиболее безопасный вариант);
- Ему необходимо иметь заземление (внутри провода должно быть 3 или 5 жил);
- Сечение должно иметь размер 1.5 мм2 или больше (меньше запрещается).
Соблюдая эти правила, вы значительно уменьшаете риск возникновения пожара или другой неприятной ситуации, связанной с неправильным использованием проводки.
Оптимальные в соотношении цена-качество провода, которые можно устанавливать в жилом помещении:
- ВВГ;
- NYM;
- ВВГнг;
Помните, что от выбранного кабеля будет зависеть надёжность работы системы. Бытовая техника может сильно различаться по своей мощности, поэтому следуйте рекомендациям, описанным ниже.
Сечение кабеля имеет прямую зависимость от мощности, которая будет подключаться к электрической сети. Для гарантии безопасности можно определить самый мощный электроприбор в помещении и использовать все кабели, подходящие для этого прибора по параметрам. Например, при мощности в 2 кВт нужно покупать кабели ВВГ 2х1,5, либо же ВВГ 3х1,5. Каждый вариант должен сопровождаться заземлением.
Существует огромное количество различных видов кабеля для розеток, но специалисты советуют брать медные, ведь они значительно безопаснее в эксплуатации. Но стоит отметить, цена на данные изделия выше, чем на алюминиевые. В любом случае, не стоит экономить на этом товаре.
Сечение кабелей
Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение — 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых — только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей.
В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).
| Назначение | Сечение, мм² | Предельная мощность, кВт | Рекомендуемый номинал защитного автовыключателя, А |
|---|---|---|---|
| Освещение | 3х1,5 | 4,1 | 10 |
| Розетки | 3х2,5 | 5,9 | 16 |
| Для электроплиты или варочной поверхности | 3х6 | 10,1 | 32 |
Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.
Покупатель должен понимать, что сечение и диаметр — разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.
Оборудование для прокладки кабелей
Трехфазное устройство защитного отключения (УЗО)
Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.
К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:
- средства защиты: автоматические выключатели и УЗО;
- подрозетники;
- розетки, переключатели;
- кабель-каналы;
- монтажные коробки;
- гофрированные трубки;
- щиток;
- изоляция, хомуты.
Популярные марки для электропроводки
ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:
- нг-LS — имеющие небольшое газо- и дымовыделение;
- нг-HF — не выделяющие галогенов во время тления и продуктов на основе газов при горении.
К 1 типу относят разновидность ВВГнг-LS, а ко 2 — ППГнг-HF.
Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:
- большой ассортимент;
- высокая пожаробезопасность;
- удобный монтаж;
- качественное исполнение;
- высокая долговечность;
- низкая задымленность и самозатухание.
Кабель ВВГ
Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение — 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.
Производится несколько моделей, отличающихся параметрами изоляции:
- ВВГ — с изоляцией и оболочкой из винила;
- аналогичный с индексом «нг» — снабжены изоляцией с функцией самозатухания;
- «нг»-разновидность с продолжением -LS — подобная негорючая изоляция жил с малым выделением оболочкой дыма;
- ВВГнг FR-LS — к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.
Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.
Подробнее о силовом кабеле ВВГ написано в нашей статье.
Кабель NYM
Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным — от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей — 3х1,5.
Подробнее узнать про кабель NYM можно в нашей статье.
Типы проводов для электропроводки
В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.
Процесс электромонтажных работ
Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

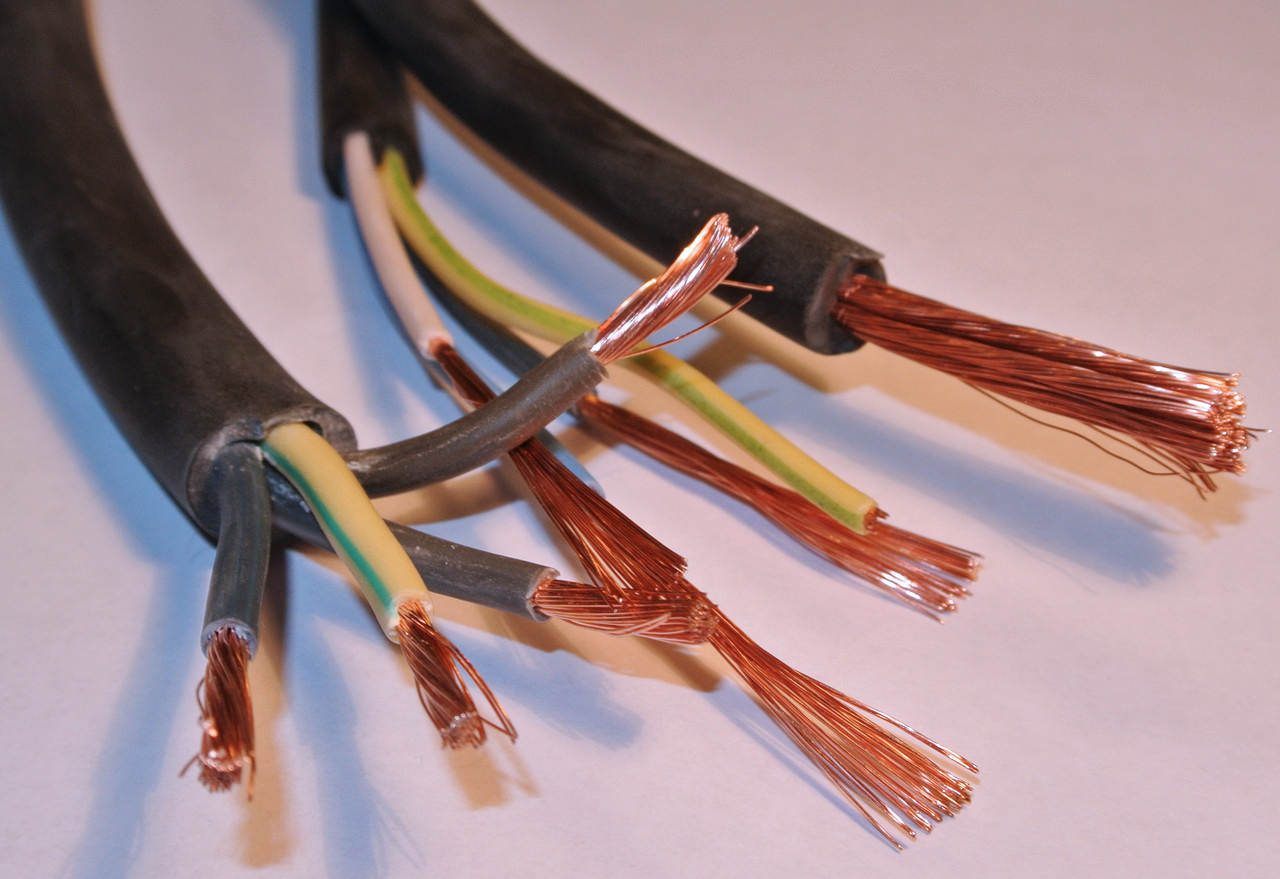

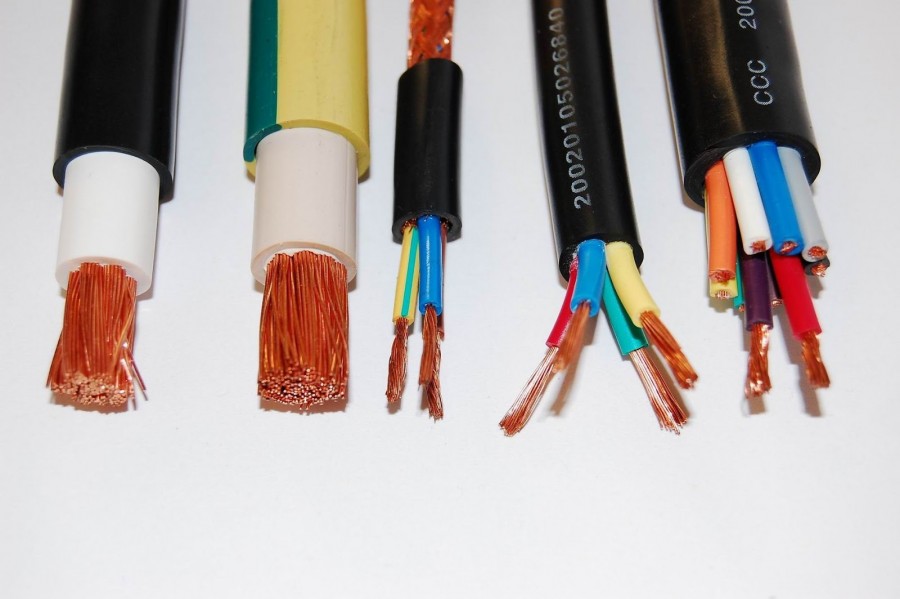

Многожильные провода
Также кабель для проводки можно разделить на:
- моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
- многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.
Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.
Провод ВВГ
Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.
Расшифровка аббревиатуры:
- если не указан символ А — то внутри медные провода;
- В — означает ПВХ изоляцию;
- В — наружный слой также произведён из ПВХ;
- Г — голый, указывает что провод не бронированный.
Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

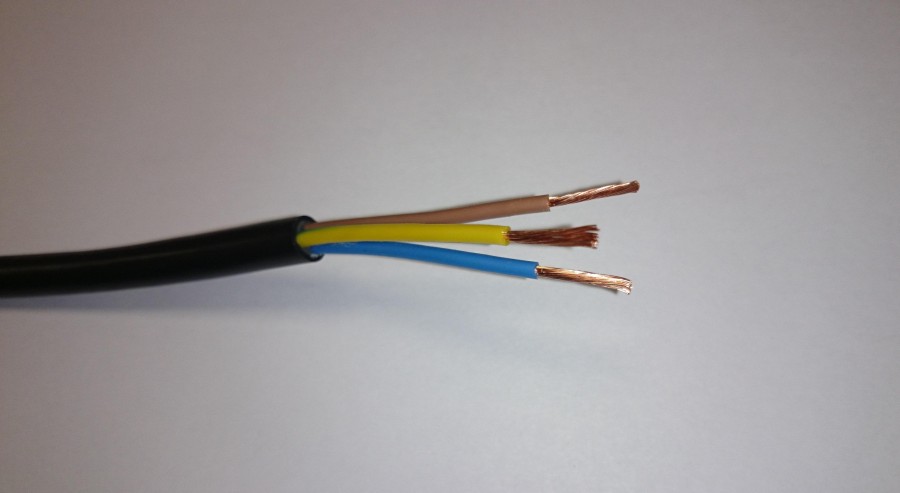

ВВГ модель
ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.
Провод NYM
Электрический провод NYM называется силовым токопроводящим, необходимым для напряжения не больше 0,65 киловатт. Устройство такого типа имеет три слоя изоляции. Она изготавливается из огнеупорного безопасного сырья. Кабель полностью соответствует ГОСТам, может прокладываться как в доме, так и в квартире.
НЮМ можно расшифровать как:
- N — изделие стандартного вида;
- Y — слой изоляции выполнен из ПВХ состава;
- M — имеет внешнюю оболочку.
Сфера использования кабеля NYM достаточно обширная. Он служит для квартирной прокладки открытого или скрытого способа. Благодаря негорючим материалам, провод NYM отлично подходит для электропроводки в частных домах, выполненных из дерева.

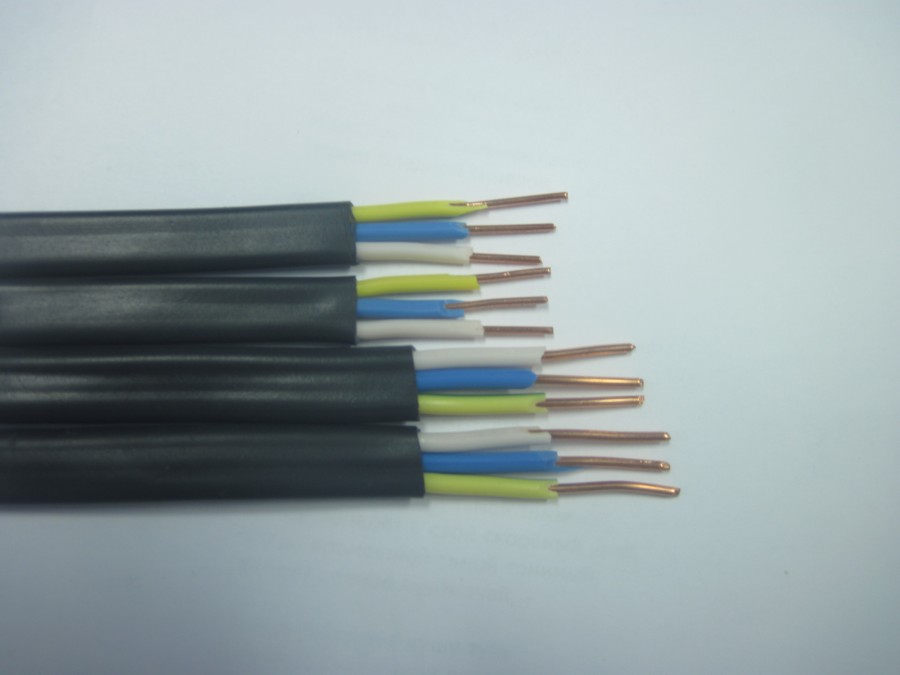

ПУНП кабель
Кабель ПУНП
Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.
Расшифровка ПУНП, следующая:
- П — провод;
- УН — универсальный;
- П — плоской формы.
Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.
Бронированный провод ВБбШв
ВБбШв — это силовой кабель, который необходим для прокладки с напряжением или 600 вольт, или 1000. Помимо обычного слоя изоляции, в нем есть бронированная оболочка.
Аббревиатура ВБбШв:
- В — внутренняя оболочка изготовлена из тонкого ПВХ материала;
- Бб — бронь произведена из металлических лент;
- Шв — наружный слой имеет в составе ПВХ.

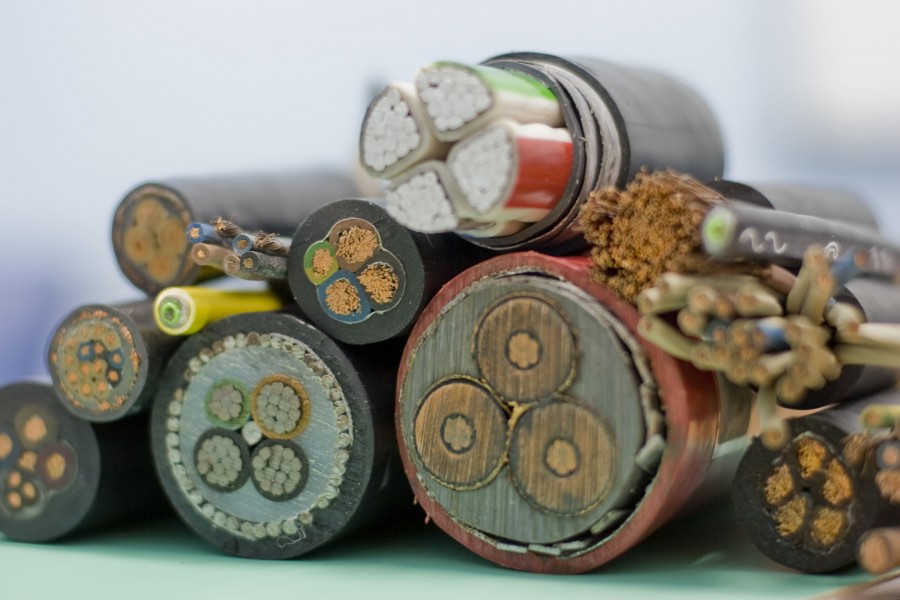

Бронированная изоляция
Также нужно подчеркнуть, что в составе провода медные жилы. Их число может варьироваться от 1 до 6. В составе самих жил может быть одна или несколько проволок.
В кабеле есть расцветка для каждого провода. Это необходимо для того, чтобы при прокладке не путаться. Иногда вместо цвета, присутствует маркировка штрихами.
Горит ли кабель ВВГнг
Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.
Многие почему-то путают аббревиатуру “нг”, думая что она гарантирует именно “не горючесть” кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.
Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.
Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.
Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры – это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.
Как выбрать кабель для внешней проводки
Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.
Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:
Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что сломается при укладке.
Медь устойчивее к коррозии, медные провода медленнее окисляется.
Медные провода прослужат дольше, чем алюминиевые.
Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.
Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.
По материалу проводников
Алюминий
К плюсам алюминиевых проводов можно отнести только низкую цену — пожалуй, это все.
Минусов значительно больше:
- Недостаточная механическая прочность. На изгибах такие жилы (даже изолированные) легко ломаются. Это существенно усложняет монтаж проводки в квартире.
- Низкая электропроводность. Для одной и той же цепи придется использовать алюминиевый провод большего сечения, чем медный.
- Быстрое окисление металла. Следовательно, соединять (сращивать) проводники можно только с помощью контактных колодок.
Медь
Плюсы:
- Прочность.
- Достаточная эластичность жил. Такой кабель несложно проложить по трассе с любой конфигурацией.
- Возможность соединения проводников несколькими способами.
- Высокая электропроводность.
К минусам медного провода, теоретически можно отнести тот факт, что кабеля (провода) с медными жилами стоят дороже, чем их аналоги с алюминиевыми. Но в перспективе, с учетом долговечности такой проводки в квартире, затраты на продукцию вполне окупаются.
Последовательное соединение
Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:
Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.
- Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.
Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.
Схема последовательного соединения лампочек (точечных светильников)
Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.
Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).
Схема последовательного подключения точечных светильников через одноклавишный выключатель
У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.
Рекомендация по выбору кабелей
Для внутриквартирной проводки (линии освещения, подключение розеток) целесообразно использовать следующие марки кабельной продукции. Это не единственные варианты, хотя и самые применяемые.
ВВГ
Для проводки скрытым способом – отличный выбор. Внешняя и внутренняя изоляция – винил, гибкость достаточная (см. расшифровку маркировки выше).
Если первая литера «А», то жилы из алюминия (АВВГ)
Такая продукция пользуется меньшим спросом, поэтому продавцы нередко ее позиционируют как абсолютно идентичную медному кабелю и рекомендуют покупателям, при этом акцентируя внимание на более низкой цене. О разнице материалов жил уже сказано, и это нужно учитывать.
NYM
Импортный аналог ВВГ. Основная разница лишь в цене – кабель немецкого производства стоит дороже. Можно добавить, что он более гибкий, но для внутриквартирной проводки небольшое отличие по данному параметру не принципиально.
«Лапша» используется не так часто. В основном, при переустановке розетки на другое место.
ПВС
Проводники многожильные. В основном провод ПВС используется для присоединения к линии бытовых и осветительных приборов стационарной установки, подключения розеток, самостоятельного изготовления переносок (удлинителей).
Сечение кабеля для открытой электропроводки

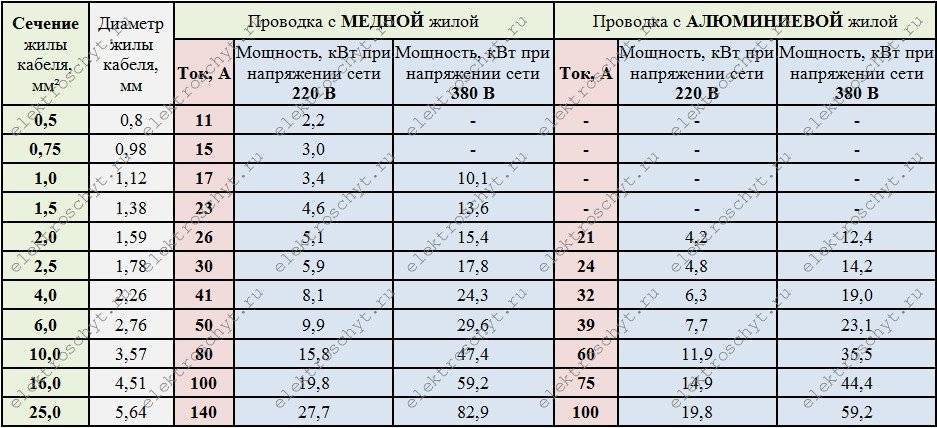

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
Ток рассчитывается по следующим формулам:
– для однофазной сети напряжением 220 Вольт:
где Р – сумма всех мощностей бытовых электроприемников, Вт;
U – напряжение однофазной сети 220 В;
cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.
– для трехфазной сети напряжением 380 Вольт:
в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.
Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

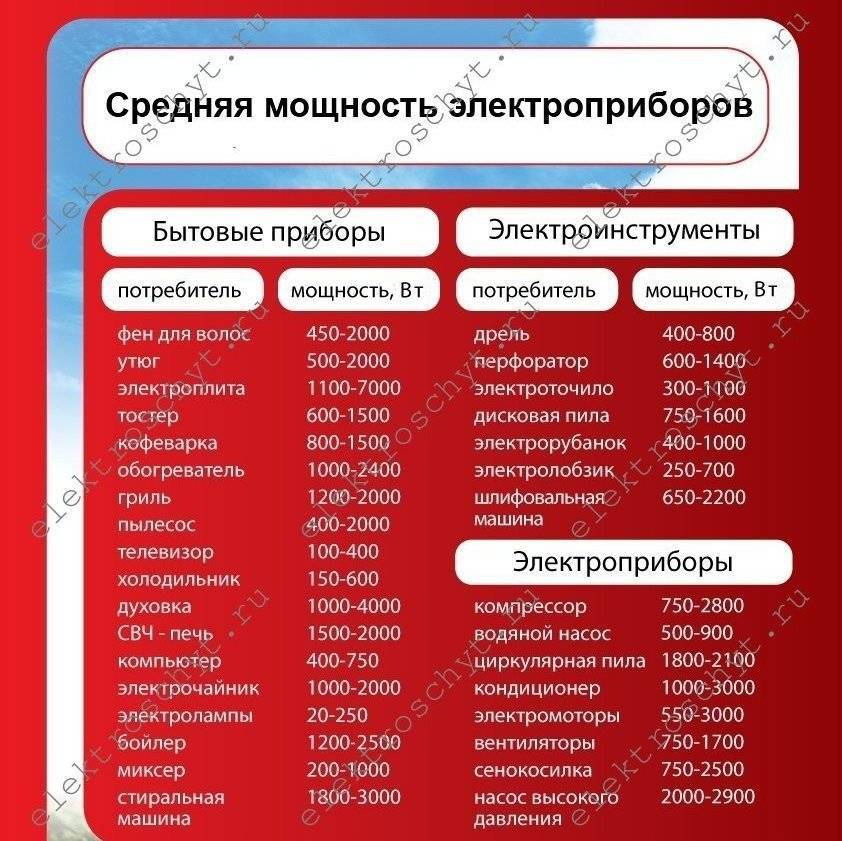

Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:
Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.
Типовые сечения кабелей для электромонтажа в быту:
- В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
- Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
- Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
- Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.
Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.
Например:
- На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
- Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
- Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
- Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
- ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.
Спасибо за внимание
Устройство кабелей
По способу изготовления токопроводящих жил, конструктивно кабели делятся на два основных типа: однопроволочные и многопроволочные. В однопроволочной жиле используется один цельный провод, что делает кабель более жестким и чувствительным к частым перегибам. Многопроволочные состоят из множества мелких жилок, сплетенных между собой – это делает провод гибким, выдерживающим многократные перегибы.
Технология изготовления многопроволочных проводов несколько сложнее, поэтому такие провода дороже однопроволочных, но по токопроводящим свойствам они примерно равны (если не углубляться в высокие материи, наподобие «растекания тока по поверхности проводника» и прочим).
Однозначно ответить какой провод по конструкции выбрать для проводки в квартире невозможно, так как теоретически обе разновидности можно с некоторыми оговорками использовать в качестве электропроводки. Если позволяют средства, то стараются все-таки использовать провода с многопроволочными жилами кабели, так как они более пластичны и лучше подходят для наружного и скрытого способов прокладки проводов одновременно. Их недостатком является необходимость в дополнительном залуживании концов провода при монтаже розеток – в противном случае контакт со временем может ухудшаться.
Различные типы кабелей подробно рассматриваются в следующих видео:
Какой кабель выбрать для монтажа электропроводки
Так какой кабель выбрать для монтажа электропроводки? Прежде всего токопроводящая жила должна быть медной. Это условие указывается в ПУЭ п.7.1.34 и СП 31-110-2003, п. 14.3.
Друзья на сегодняшний день в продаже существует более 100 марок проводов и кабелей и каждый из них делится на несколько разновидностей. В данной статье я представлю всего лишь ДВА типа кабелей, которые 99% электриков на сегодняшний день (осень 2019 года) используют в своей работе. Хочу подчеркнуть НОРМАЛЬНЫХ электриков, которые занимаются электромонтажом профессионально. Не верите – спросите у них!
Чаще всего для монтажа внутренней электропроводки используются кабеля марок ВВГ и NYM.
Сечение кабелей
Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать
На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.
Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.
Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза
Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.
Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева. Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению. Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.
