Какой шаг обрешетки делать для кровли каркасного дома? Виды: под профнастил, шифер, мягкую кровлю

Основные правила выполнения обрешетки

Обрешетка под мягкую кровлю выполняется с соблюдением следующих правил :

если угол ската крыши находится в диапазоне от 5 до 10°, тогда она выполняется в виде сплошного настила из влагостойкой фанеры или досок;
если угол наклона крыши находится в диапазоне от 10 до 15°, тогда она выполняется с применением бруса 45×50 миллиметров, влагостойкой фанеры и направлением параллельным карнизу с шагом 45 сантиметров;
при величине угла уклона более 15° в конструкции обрешетки применяют брус 45×50 миллиметров, но с шагом 600 миллиметров;
в зоне крепления ендовы и конька применяют монтаж дополнительного бруса.

Рекомендуется для досок использовать хвойные породы деревьев, которые имеют низкую стоимость и отменные эксплуатационные характеристики.

Шаг обрешетки под мягкую кровлю составляет не более 100 миллиметров, что обусловлено эксплуатационными характеристиками кровельных материалов. Сплошной слой выполняется из калиброванной обрезной доски, влагостойкой фанеры или древесностружечной плиты (OSB). Сплошной слой должен прочно крепиться к доскам, иметь влажность не более 20%. Прочность обрешетки должна соответствовать нагрузкам, которые она должна воспринимать от следующих воздействий :

нагрузки от снежного покрова;
нагрузки от кровельных материалов.

В зависимости от этих факторов рассчитываются наиболее оптимальные параметры конструкции крыши. Например, при шаге стропил 500 миллиметров для строительства обрешетки используется доска с толщиной 20 миллиметров или влагостойкой фанеры толщиной 10 миллиметров. При шаге стропил 1200 миллиметров используют доски толщиной 30 миллиметров или влагостойкую фанеру толщиной 20 миллиметров.

Мягкая кровля очень устойчива к грибкам и плесени, но этого нельзя сказать о древесине, из которой изготавливается обрешетка

По этой причине особое внимание уделяется предварительной антисептической обработке всех деревянных конструкций

Как поднять шиферные листы на крышу

Для этого потребуются две деревянные рейки сечением 50х50 мм. Их длина подбирается опытным путем, главное, чтобы они располагались свободно под углом 60-70° и доставали край кровельной конструкции.

Их между собой соединяют двумя досками: снизу и сверху. Расстояние меду ними подбирается так, чтобы шифер своими волнами точно ложился на рейки. Для удобства подъема можно изготовить специальное приспособление в виде кочерги. Материал – те же рейки. За верхний конец привязывается веревка. Можно использовать крюк из стальной проволоки или арматуры, за который также привязывается веревка.

Один работник снизу укладывается лист на сделанные салазки, крепит к нему подъемное приспособление. Второй сверху тянет на себя лист при помощи веревки. Нижний помогает ему руками.

В видео показан один из вариантов подъема шифера на крышу:

Как правильно резать шифер

До того как появились болгарки, шифер резали разными способами, которые были трудными и малоэффективными. К примеру:

делали отверстия гвоздями по линии реза, а затем ломали по ней;
то же самое делали плотницким молотком, у которого заостренный носик, или применяли зубило с молотком;
использовали обычную пилу, которая быстро тупилась.

Сегодня проблема решена, мастера стали использовать болгарку и алмазные отрезные диски. Процесс проходит быстро, рез получается ровным. Единственный минус – много пыли. Поэтому несколько советов:

смачивать место реза водой;
укладывать шиферный лист на ровную поверхность;
диаметр диска подбирать так, чтобы он и был в два раза больше, чем высота волны кровельного материала;
вращение диска – на себя, понятно, что пыль будет отбрасывать на работника, но в процессе заклинивания инструмент отбросит от человека, безопасность дороже;
надевать средства защиты: очки, респиратор и рукавицы.

В видео показано, как разрезать шифер болгаркой:

Коротко о главном

Теперь вы понимаете, как непросто накрыть крышу шифером. Нюансов этого строительного процесса немало, знать их все обязан каждый, кто принимает решения проводить их самостоятельно. Как показывает практика, новички в этом деле недовольны окончательным результатом своих действий, поэтому им рекомендуется начинать с небольших строений: баня, гараж, сарай и прочее.

Ещё немного внимания!

Кровельные работы

Правила монтажа профлиста

Инструкция по креплению профилированных металлических листов на обрешетку из доски, фанеры или бруса приводится ниже. Желательно следовать этим рекомендациям как можно точнее, поскольку от этого зависит, насколько герметичной получится кровля

Самая популярная схема укладки профлиста

Основным фактором, определяющим последовательность наших действий, будет размер материала. Технология изготовления профнастила позволяет изготовить детали, ширина которых равна ширине кровли, так что стыковать листы не придется.

Если же мы будем работать с профлистами стандартного размера, то монтаж нужно проводить по такому алгоритму:

Укладку листов начинаем с нижней части ската кровли. Как правило, выбирается нижний левый угол, поскольку так мы получаем возможность оптимально перекрывать капиллярные канавки соседних листов.

Процесс монтажа

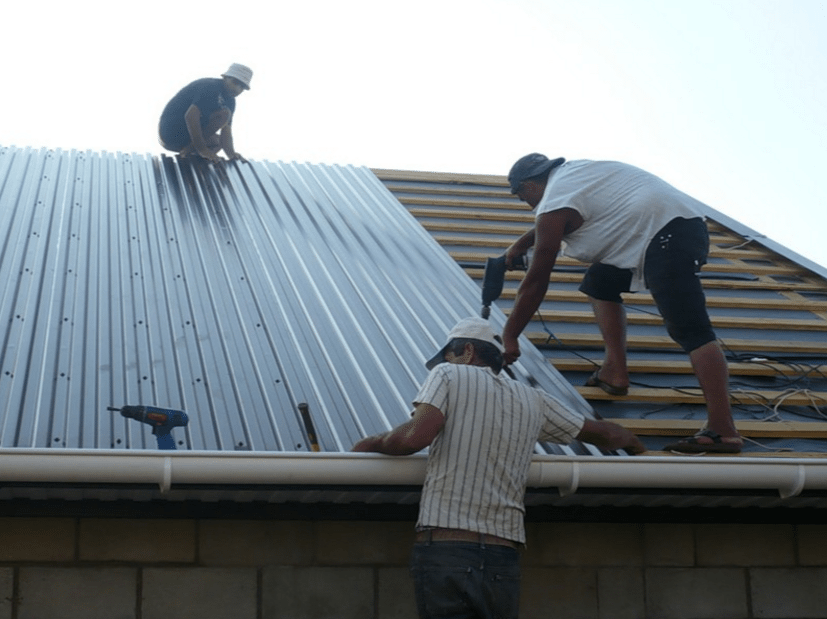

Лист кровельного материала укладываем на обрешетку с учетом фронтонного выступа и карнизного свеса, выравниваем и фиксируем одним саморезом.

Затем укладываем еще два-три листа по горизонтали, каждый из которых тоже закрепляем одним саморезом – исключительно чтобы они не упали. При укладке листов обязательно делаем нахлест крайней левой волны на крайнюю правую волну уже установленной детали.

Для крепления используем шуруповерт с возможностью обратного хода

Затем окончательно выравниваем все детали и приступаем к их фиксации. Для крепления используем саморезы с буром, шестигранной головкой и неопреновыми шайбами-прокладками. При затягивании крепежа происходит самовулканизация прокладки, за счет чего обеспечивается герметичность в месте перфорации металла.

Крепим саморезы правильно!

Саморезы закручиваем в нижнюю часть каждой второй волны, по самому же листу крепеж распределяется в шахматном порядке (4 – 12 шт. на м2)

При этом крайне важно контролировать силу затягивания: шляпка должна плотно прижать эластичную шайбу к металлу, но при этом не прогнуть его.

Самый распространенный вариант оформления нахлеста

Место нахлеста также фиксируем саморезами. Желательно использовать длинный крепеж, который достанет через волну до деревянного основания, но если такого нет – можно ограничиться обычным соединением.

Узлы примыкания и другие элементы кровли

После того как скат будет накрыт профнастилом, приступаем к монтажу дополнительных деталей:

Схема крепления торцевой планки

Вдоль фронтона устанавливаем торцевую планку, которая должна накрыть одну волну листа, находящегося с краю. Крепится планка и к доске на торце обрешетки, и к профнастилу.

Так монтируется коньковая планка

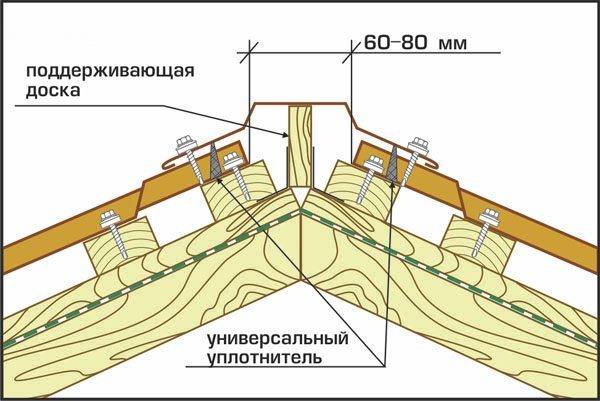

Сверху устанавливаем конек, который доложен заходить на оба ската. Конек опираем на доску, установленную на ребро и фиксируем саморезами. Для минимизации теплопотерь вдоль конька прокладываем универсальный уплотнитель.

Вариант оформления узла примыкания

В стыки плоскостей ставим верхние ендовы.
Все места стыка профлиста с вертикальными поверхностями накрываем планками примыкания. В месте контакта планки и профлиста укладываем полосу уплотнительного материала. Крепить планку примыкания к профнастилу лучше всего длинным саморезом — он достает до обрешётки и жестко фиксирует всю конструкцию.

Примерно так выглядит результат, если мы все сделали правильно

Основные требования к обрешетке

Почти во всех случаях монтажа используется деревянная обрешетка, к которой предъявляются следующие требования:

брус/доска/фанера/листовые материалы должны быть качественными, ровными (лучше калиброванными), не пораженными грибком или вредителями, сухими;
используется пиломатериал качеством не ниже второго сорта, лучше обрезной. Необрезную доску допустимо применять только для разреженной обрешетки, но и в этом случае кромки необходимо стесывать до чистой древесины (удаляется кора, луб, рыхлые поверхностные слои);
при использовании жердей или тонкого бревна подбираются элементы максимально ровные, с одинаковым диаметром, высушенные, без признаков растрескивания и коробления;
для увеличения долговечности конструкции необходимо обработать пиломатериалы антисептиком, удобно использовать комплексные пропитки с огнезащитными свойствами;
торцы досок (на завершении или пересечении скатов) скругляются и зачищаются за заусенцев, шероховатостей, заломов – в противном случае выступающие фрагменты могут повредить покрытие;
нормальной толщиной доски/бруса считается 20…40 мм, в зависимости от планируемой нагрузки. Ширина доски/бруса – 50…140 мм, более широкие пиломатериалы обычно не используют, поскольку велик риск коробления и разрушения кровельного материала в результате.

Важно: проверить достаточность сечения бруса/доски/жерди можно весом человека. Прогиб обрешетки под нагрузкой от веса рабочего средней комплекции (до 75…80 кг) говорит о недостаточной жесткости пиломатериалов

В этом случае необходимо усилить обрешетку.

Достаточно часто используется металлическая обрешетка под металлочерепицу. Металлический профиль, называемый также «шляпным», монтируется поверх металлической же стропильной системы.

Ознакомиться с видами кровельных материалов можно тут.

Соответствующая марка профиля выбирается, исходя из расчетной нагрузки на кровлю, и примерного расстояния между планками обрешетки.

Ниже показан пример монтажа кровли из металлочерепицы на базе стропильной системы из П-образного и обрешетки из «шляпного» профиля.

Обрешетка под фальцевую кровлю

Фальцевая кровля — прогрессивный вид скатной кровли, состоящий из листовой и рулонной оцинкованной стали. Фальцевая кровля отличается небольшим весом, экономичностью и обеспечивает полную герметичность и водонепроницаемость покрытия. Для изготовления фальцевой кровли на месте монтажа используется фальцепрокатный кровельный станок.

Начинающие строители часто интересуются: «Как крыть обрешетку под фальцевую кровлю?» Обрешетка под фальцевую кровлю покрывается гидро- и пароизоляционными материалами, а также подкровельной антиконденсатной пленкой. Грамотное устройство обрешетки напрямую влияет на долговечность кровли. Обрешетка для фальцевой кровли может быть двух видов — сплошная и разреженная.

Крепление кровли на сплошную обрешетку

Сплошная обрешетка представляет собой ряд досок или брусков, прибиваемых к стропилам. Зазор между брусьями обычно не превышает 1 см. Крепление фальцевой кровли на сплошную обрешетку выполняется с помощью фасадных кляммеров, которые обеспечивают герметичность кровли при появлении температурных деформаций.

Крепление кровли на разреженную обрешетку

Вместо сплошной обрешетки можно использовать и разреженную — выполненную из пиломатериалов. В таком случае шаг обрешетки под фальцевую кровлю составит от 5 до 20 см.

Материал для обрешетки

В качестве материала для обрешетки применяют оцинкованные стальные профили, деревянные брусья, а также доски из хвойных пород древесины. Поверхность обрешетки должна быть гладкой и ровной, без дополнительных выступов и углублений. Для создания основания используются высококачественные обрезные пиломатериалы до 140 мм шириной. Их показатели влажности не должны превышать отметки в 10-12%. Обрешетку обмазывают, красят различными биологическими составами, обрабатывают антисептиком. Такая обработка препятствует гниению, воспламенению и поражению насекомыми.

Расчет

Ошибочно полагать, что посчитать количество профлиста не так уж сложно. В онлайн-калькуляторы вводят необходимые параметры и добавку 10-15% на собственный и производственный брак. Потом же обнаруживается, что материала или не хватает, или, наоборот, оказывается очень много. Все потому что в норме рассчитать потребность в профлисте надо иначе. Все расчеты на калькуляторах – хоть обычных, хоть онлайн – неизбежно приблизительны.

Крайне желательно поэтому обращаться к специалисту. Нелишне это даже в том случае, если геометрия кажется простой, и нет никаких изломов, нарушений и отклонений от обычной формы. Приходится учитывать еще и габарит волны у избранного типа листов. Чем больше ендов, тем выше вероятность ошибок, и тем больше отходов появляется даже при точных расчетах и безупречных работах. Чтобы те же калькуляторы давали более близкий к реальности прогноз, нужно указывать не суммарный, а только рабочий габарит каждого листа.

Подготовка к укладке шифера

Перед тем как класть шифер необходимо подготовить основание, куда он будет монтироваться. Для этого на выставленные стропила набивается обрешетка из доски или брусков. Если используется доска, то ее размеры обычно составляют 15–20 см по ширине и 2–2,5 см по толщине. Пиломатериал можно использовать не обрезной, если возможности купить обрезную доску нет. Главное ошкурить кромки и произвести пропитку антисептиками и антипиренами для исключения риска гниения и возгорания. Если же используются бруски, то их сечение должно быть примерно 5×5 см.

При покупке пиломатериала нужно внимательно осматривать каждую доску или брусок и сразу отбраковывать кривые, со следами жука-древоточца, с большим количеством сучков или синеватых мест (они говорят о начале гниения). Древесина должна быть сухой, в противном случае она просто покоробится на крыше и горизонтальность укладываемых листов шифера будет под вопросом.

Перед тем как укладывать шифер, важно усилить свесы крыши и конек досками в два ряда, без просвета между ними. Бруски обрешетки располагают вдоль конька перпендикулярно стропилам с таким шагом, чтобы лист шифера опирался и крепился, как минимум, на три точки по своей длине

Для асбоцементных листов стандартного размера расстояние между брусками обрешетки или центром доски должно составлять примерно 55-60 см. Если кратное количество листов уложить не получается и требуется обрезка, то можно уменьшить или увеличить длину свеса кровли.

После устройства обрешетки, по правилам укладки шифера необходимо сделать гидроизоляцию рубероидом. Полосы этого материала можно укладывать как поперек, так и вдоль ската крыши. Все зависит от величины уклона конструкции. Но в обязательном порядке края полос должны заходить друг на друга на величину 10-15 см. Чем меньше угол уклона крыши, тем больший нахлест делается при настилке рубероида или другого изоляционного материала. Конек крыши также накрывается рубероидом.

До начала монтажа асбоцементных листов рекомендуется сделать крепления для горизонтальных водосточных желобов.

Антикоррозийная обработка дерева

Также все обрешёточные материалы нужно подвергать тщательной антикоррозийной обработке. Для этого нужно выбирать подходящие средства, ориентированные под определённые условия эксплуатации древесных материалов. Материалы сначала требуется пропитать синтетическими смолами и другими защитными препаратами. Так вы обеспечите им пассивную защиту.

Активная оборона гарантируется с применением влагоустойчивых лакокрасочных средств и влагоустойчивых пропиток.

Например, можно задействовать такое средство — DUFA HOLZLAZUR. Это специальная глазурь – пропитка. Она превосходно защищает любые породы дерева и древесные материалы от атмосферного влияния, гниения, плесени, разных грибков.

Технология монтажа обрешетки и ОСБ под мягкую черепицу

Равно как и в случае со всеми прочими конструкционными элементами крыши, монтаж обрешетки должен выполняться согласно таким правилам:

Сплошное покрытие из доски или листов влагостойкой фанеры выполняется на скатных крышах с уклоном в пределах 5-10º.

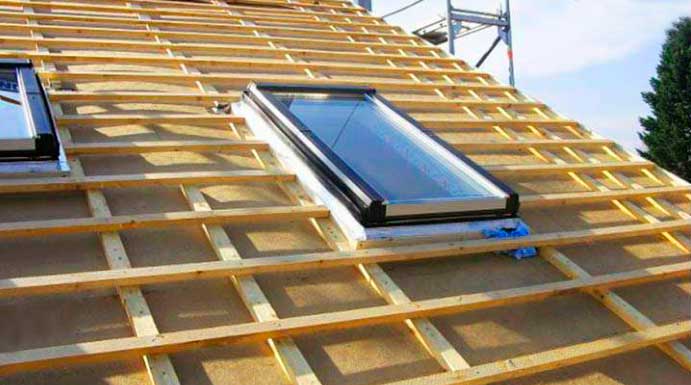

На скатах, уклон которых составляет 10-15º, сначала изготавливают обрешетку под ОСБ на крышу из брусков сечением 45×50 мм, укладывая их с шагом в 45 см параллельно карнизу, а затем настилают водостойкую фанеру или стружечную плиту.
Таким же брусом пользуются и на крышах с уклоном более 15º, однако, укладывают их в 60 см друг от друга.
Дополнительные бруски обрешетки устанавливают в местах, где ендова крепится к коньковому прогону.

Считается, что крыша прослужит дольше всего, если уложить мягкую кровлю на доски, откалиброванные до одинакового размера. В таком случае обрешетка получиться ровной, без перепадов высоты, чтобы можно было идеально подогнать стыки. Следовательно, на такой основе покрытие не будет повреждаться раньше времени, и не потеряет своих эксплуатационных характеристик.

Наиболее предпочтительными для строительства считаются обрезные хвойные доски, сочетающие в себе низкую цену и хорошие эксплуатационные качества.

При организации разреженной обрешетки для последующей укладки мягкого кровельного покрытия, доски укладывают с отступом не более 10 см. Для сплошного типа обрешетки с успехом применяется обрезная доска, древесно-стружечные плиты и влагостойкие листы фанеры

Обратите внимание, что монтаж ОСП под мягкую кровлю должен выполняться обязательно на крепкие доски, при этом его влажность не должна превышать 20 %

Поскольку обрешетка будет подвергаться внешнему воздействию, она должна быть достаточно прочной, чтобы выдержать:

повышенные снежные нагрузки в зимний период;
массу финишного покрытия.

Исходя из этих условий, выполняют расчет конструкционных элементов крыши. В частности, если шаг стропил под мягкую кровлю составляет 50 см, обрешетку делают из 20 мм обрезной доски или 10 мм водостойкой фанеры. При увеличении шага стропил до 120 см, применяется фанера с толщиной в 20 мм или доска 30 мм толщины. То есть, толщина ОСБ для мягкой кровли напрямую зависит от расстояния между стропилами.

Обратите внимание, что древесина, в отличие от мягкой черепицы, очень подвержена гниению и развитию грибка. Поэтому перед монтажом все без исключений деревянные элементы должны быть обработаны антисептиком

Виды

В зависимости от веса кровельного покрытия, уклона крыши и погодных условий конструкция стропильного каркаса может изменяться. В частности, металлическая обрешетка конструируется в соответствии с расчетом максимальных нагрузок, которые на нее ложатся в процессе эксплуатации. Существует несколько разновидности обрешеток:

Решетчатая. Обычная или решетчатая обрешетка для кровли представляет собой настил из уголков или пустотелого металлопрофиля, уложенного перпендикулярно стропилам, с шагом 25-45 см. Такая конструкция подходит для монтажа большинства листовых кровельных материалов, так как обладает высокой прочностью и несущей способностью.
Сплошная. Сплошной обрешеткой называют настил из реек, уложенных на расстоянии не более 1 см между друг другом. Такая конструкция монтируется, если кровельный материал, используемый для перекрытия крыши, не имеет собственной жесткости или имеет внушительный вес, то есть для монтажа керамической черепицы, битумной черепицы и других рулонных покрытий.
Разреженная. Разреженной обрешеткой называют конструкцию с увеличенным расстоянием между элементами. Ее шаг может составлять более 50 см. Этот вариант кровельной обрешетки используется для установки жестких гидроизоляционных материалов, к примеру, шифера с целью снижению веса кровельного пирога и нагрузки на несущие стены сооружения.

Виды металлической обрешетки

Заключение

Типичные ошибки, совершаемые при проектировке и монтаже обрешетки, делятся на две группы:

Конструктивные. Нередко при монтаже обрешетки не учитывают угол наклона крыши и выбирают неверную величину шага. Ошибкой также будет не воспользоваться рекомендацией производителя и задать увеличенный шаг. Последствием такого решения станет неаккуратный вид кровли. Если в качестве финишного покрытия выбрана металлочерепица, нарушится состыковка отдельных листов, что со временем приведет к протечкам.
Ошибки при выборе материалов. Желание сэкономить нередко приводит к обратному эффекту. Не рекомендуется приобретать сырые или необрезанные пиломатериалы (с корой). В такой древесине жуки-древоточцы чувствуют себя особенно хорошо.

Чтобы кровля вашего дома была надежной конструкцией, защищающей от дождя, снега и ветра, все работы по проектированию и монтажу должны делать профессионалы, которые сделают все быстро, качественно и выпишут гарантию.

Маркировка	Угол наклона кровли	Максимальный шаг обрешетки	Особенности изделия
С-8	от 15 градусов	Сплошная	Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10	до 15 градусов	Сплошная
более 15 градусов	30 см
С-20	до 15 градусов	Сплошная	Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов	50 см
С-21	до 15 градусов	30 см
более 15 градусов	65 см
С-44	до 15 градусов	50 см
более 15 градусов	100 см
Н-60	от 8 градусов	3 м	Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75	от 8 градусов	4 м
НС-35	до 15 градусов	50 см	Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.
