Важность правильных расчетов при проектировании системы ливневой канализации
При неверно смотированной системе водоотвода может произойти затопление участка
Крайне важно придерживаться рекомендуемых СНиП норм заглубления и уклона ливневки. Если пренебречь точными расчетами, это грозит следующими проблемами:
- плохой отток дождевой/снежной воды и как результат заболачивание участка;
- образование застоев влаги и мусора в виде ила, песка, земли на конкретных участках канализации;
- выталкивание проложенных труб из-за склонности грунта к пучению;
- необходимость проведения сложных ремонтных работ по прочистке линии водоотвода;
- промерзание труб или лотков канализации в морозы, а отсюда и возможный разрыв дрен;
- риск выполнения демонтажа всей системы и её новая прокладка.
Полипропиленовые трубы
Большой спрос на трубы из полипропилена обусловлен наличие большого количества преимуществ. В частности речь идет о следующем:
- Длительный эксплуатационный период и высокая устойчивость.
- Возможность работы в условиях высоких нагрузок и сильного напора в системе.
- Незначительная масса изделий, существенно упрощающая их сборку и транспортировку.
- Благодаря гладкой внутренней поверхности происходит практически полное самоочищение труб.
- Низкая степень засорения и заиливания.
- Соединение труб выполняется посредством термической сварки, благодаря чему образуется прочная монолитная конструкция.
- Идеальное соотношение цены и качества.
СНиП
При проектировании необходимо отдавать предпочтение отводу воды самотеком. Принудительная откачка требует дополнительного обоснования. Использование вертикального дренажа и его водоприемной части предусматривается в почве с высокой водопроницаемостью. Траншеи и дренажные каналы открытого типа устраиваются в тех случаях, когда необходимо осушение значительной по площади территории. Их использование возможно ещё и для защиты от подтопления наземных коммуникаций.
Если изучить СНиП, уклон дренажной трубы на 1 метр должен составить примерно 3 см. А вот в качестве материала труб можно использовать не только вышеперечисленные варианты, но и железобетонные изделия, а также трубы с фильтром из пористого полимербетона и обычного бетона. В неагрессивных грунтах используются железобетонные, бетонные, а также асбестоцементные трубы.
Изучив СНиП 2.06.15-85, вы сможете понять, что глубина заложения дренажа из трубофильтров определяется по нагрузке. Размер и число водоприемных отверстий на поверхности железобетонных, бетонных и асбестоцементных изделий надлежит определять с учетом водопропускной способности и расхода дренажа.
Кольцевой дренаж фундамента
Кольцевой дренаж – прекрасное решение, позволяющее устранить проблему, когда грунтовая и дождевая вода, просачиваясь внутрь грунта рядом со стеной фундамента, оказывает на него разрушающее действие, а также проникает в помещения подвала.
Чаще всего эта проблема проявляется во время весенних паводков, когда тает снег и размораживается грунт. Это нарушает спокойствие жильцов дома, вынуждая их откачивать воду из подвала. Кольцевой дренаж – это сеть перфорированных труб, соответствующим образом уложенных вокруг фундаментов и отводящих скапливающиеся в этом месте грунтовые воды.
Что важно учитывать при выборе такого вида дренажа:
- действие такого дренажа подразумевает под собой кольцо, внутренняя часть которого будет изолирована от воды;
- если вода поступает с одной конкретной стороны, то можно заложить такой дренаж в виде разомкнутого круга;
- такую систему монтируют ниже уровня пола того цокольного помещения которое должно защищаться от влаги;
- прокладывать такую систему следует на расстоянии 5-8 метров от самой стены. Если это расстояние меньше, то необходимо позаботиться о выносе, ослабление или осадке грунта самого здания.
Расчет уклона ливневой канализации
Для расчета минимального уклона необходимо учитывать следующие параметры:
- тип дренажной системы (открытая/закрытая);
- диаметр используемых труб/желобов;
- материал, из которого изготовлены дрены (по пластику вода скользит быстрее, чем по бетону);
- уклоны ливневой канализации на 1 метр по СНиП в зависимости от сечения дрен.
Решающее значение имеет правильно подобранный диаметр труб под требуемый объем отводимой на участке воды. Рассчитать его можно по формуле:
Q = q20 × F × Ψ
Ниже приведена расшифровка буквенных обозначений:
- Q – весь объем воды, который будет уходить по дренам.
- q20 – коэффициент интенсивности осадков за год (исчисляется в литрах в секунду на 1 га площади земли). Данные можно получить в природоохранной организации региона.
- F – общая площадь участка, с которого запланирован отвод воды (с учетом кровли) (исчисляют в гектарах).
- Ψ – поправочный коэффициент, который учитывает способность грунта к впитыванию.
Для коэффициента Ψ принимаются следующие значения:
- открытая почва – 0,35;
- щебень – 0,4;
- бетон – 0,85;
- асфальт – 0,95;
- кровельное покрытие – 1.
Сечение труб под ливневку или систему дренажа подбирают по выведенному значению. Как правило, диаметр труб для ливневой канализации загородного дома соответствует 110–150 мм.
Когда из-за особенностей рельефа нет возможности соблюсти рекомендованные нормы уклона ливневой канализации по СНиП, допускается его уменьшить до 5 мм для труб с сечением 20 см и до 7 мм для труб с сечением не более 15 см.
Внимание: уклон и диаметр труб взаимозависимы. Чем больше диаметр, тем меньше уклон
Кроме того, от степени шероховатости внутренней поверхности труб зависит степень наклона коллектора. Для свободного оттока воды из шершавых труб наклон необходимо усилить.
Если планируется закрытая дренажная система, понадобится обустройство охранных зон. Это значит, что делают отступы по 3–5 м от стенок труб. В этих местах недопустимо возводить постройки, высаживать кустарники или обустраивать свалки. Также необходимо следить, чтобы всегда был свободный доступ к ревизионным/перепадным колодцам.
Популярные модели септиков
Если для сбора и утилизации бытовых стоков выбран накопитель или переливные ёмкости, основными критериями их выбора должны стать прочность и герметичность, а также необходимый для вашей семьи объем. Такие ёмкости выпускаются многими отечественными производителями, в линейке каждого можно найти модель, соответствующую вашим требованиям. Среди наиболее популярных:
- накопительные септики Астра от фирмы Юнилос;
- трехкамерные накопительные септики Барс;
- септики Евробион от компании НЭП;
- накопители Тополь с 2 или 3 отсеками.
Септики Эко-Гранд от компании ТопольИсточник bitrix-cdn.ru
Иначе следует подходить к решению задачи, какой лучше септик поставить, если близко грунтовые воды, а места для дополнительных фильтрующих сооружений нет. В таких случаях выбирают станции глубокой очистки стоков с высокой степенью очистки, которая составляет 90-98%.
Самыми надёжными и эффективными из них, судя по отзывам потребителей, является оборудование следующих марок:
- Тверь;
- Лидер;
- Топас;
- Танк;
- Юнилос;
- Барс.
Смонтированная СГБО ТверьИсточник kolodes-kopka.ru
Правила монтажа коллектора
При обустройстве сети труб или лотков ливневой канализации необходимо соблюдать некоторые правила
- Так, устройство коммуникации требует не только настила песчано-гравиевой подушки в траншее, но и заливку бетонного раствора для надежной фиксации коллектора.
- Вся система при устройстве должна быть оснащена специальными пескоуловителями, которые будут очищать воду от мелкого мусора и предотвращать заиливание всей сети. Такие резервуары монтируются на участке входа воды из дождеприёмников или желобов в общую канализационную трубу.
Важно: корзины пескоуловителей требуют регулярной очистки. При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей
Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца
Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца
При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца.
https://youtube.com/watch?v=mYqthJUxyLc
Диаграммы поверхности и глубины
Исходя из проектных параметров заглубления водостоков, различают схемы мелкого и глубокого дренажа. Назначение наземной схемы — сбор и удаление продуктов атмосферных осадков, а также близлежащих грунтовых вод.
Назначение глубинной схемы — понизить уровень грунтовых вод, собрать и отвести их за пределы участка, на котором расположена строительная площадка.
Пример поверхностного водоотвода. В частном домостроении широко распространен поверхностный дренаж. Система сбора и удаления продуктов атмосферных осадков необходима для каждого случая строительства жилого дома
Схема водозабора в ливневую канализацию имеет точечный или линейный дизайн. В первом случае водоотведение осуществляется из локальных источников (водостоки, ямы пола, сборники входных групп).
Линейный контур обеспечивает отвод воды по всему объекту. Как правило, на объектах жилищного строительства применяется комбинированное решение с внедрением обеих схем.
Глубокий дренаж требуется практически во всех случаях жилищного строительства и благоустройства приусадебных участков. Это эффективная защита тех элементов строительных конструкций, которые находятся ниже нулевого уровня (фундаменты, подвалы, корневая система растений).
допускается исключить строительство глубокого дренажа на высотах, где уровень грунтовых вод не превышает 1,5 м, где отмечается эффективный дренаж почвы.
Фрагмент схемы установки глубокого дренажа. Обычно такие схемы предполагают размещение дренажных колодцев — не менее одной на каждые 30 метров длины линии. На прямых участках допускается периодичность установки через 50 метров
Проектирование схемы глубокого дренажа требует высокой точности расчетов. Даже небольшой просчет может привести к снижению эффективности системы.
Практика установки таких схем часто указывает на частую ошибку — неточный расчет глубины дренажа. Результат — неравномерный отвод воды с участка или, что еще хуже, затопление плодородных почв и подвалов.
На нашем сайте есть и другие статьи, в которых мы подробно рассмотрели устройство различных вариантов водоотведения. Рекомендуем вам ознакомиться с ними:
- Устройство водоотведения в доме — проектирование и устройство водостока своими руками
- Как слить воду из фундамента дома своими руками — секреты правильной организации
- Как грамотно провести дренаж огорода своими руками — разбираем технология правильной обустройства
Рекомендации по установке и монтажу
После монтажа нужно проверить места стыков опрессовкой на предмет течи
Начиная монтаж, следует в соответствии с имеющимся проектом системы отопления определить места расположения котла, радиаторов, насосов, расширительного бака и т.п. Далее при помощи уровня на стены наносят метки, указывающие, какой уклон должен быть у системы отопления на всех её участках. При монтаже трубопроводов отопления с принудительной циркуляцией можно не выполнять уклоны.
Испытания системы после монтажа
После окончания монтажа визуально проверяют качество выполненных работ. Главная задача испытания состоит в выявлении мест течи. Применяют, как правило, гидростатический метод. Систему заполняют водой и подают давление на 25-50% превышающее рабочее. Выдерживают 1 час. Общая длина испытуемого участка не должна превышать 100 м. Другой способ – испытание сжатым воздухом. До заполнения отопления теплоносителем в систему подают сжатый воздух с давлением на 1-1,5 атм превышающим рабочее, в течение 30 минут контролируют падение давления. Если падения нет – система герметична. В противном случае ищут место протечки. Определяют течь обмыливанием.
Что такое грунтовые воды
Это та вода, которая собирается в нескольких слоях почв. Залегание может проходить довольно далеко от поверхности и не доставлять ровным счётом никаких проблем хозяину участка. Но когда подземные воды подступают очень близко, то вместо ухоженного сада получается болото или небольшое озерцо, а в доме воцаряется постоянная сырость. На количество подземных запасов напрямую влияют осадки, это только на первый взгляд кажется, что прошёл дождь, и всё высохло. Влага имеет свойство копиться и превращаться в ручейки или озёра.
Основные типы вод:
- Местные воды – это означает, что глубина их залегания составляет примерно 0,5-3 метра. Чаще всего они расположены во впадинах между пластами грунта, исчезая в морозы или жару. Восполнение запаса происходит в сезон дождей или весной, когда начинают активно таять снега.
- Безнапорные воды – глубина залегания от 1 до 5 метров, характеризуются постоянным характером и питаются от всех доступных источников: родники, скважины и прочие ближайшие водоёмы. Именно безнапорные подземные воды доставляют больше всего проблем, но их можно убрать специальной системой водоотведения.
Какие трубы выбрать?
Проще, конечно, сделать дренаж открытым, но такое сооружение не добавит эстетичного вида участку. Поэтому большинство предпочитают соорудить водоотвод, который прослужит не одно десятилетие и не будет заметен на территории. Качественная работа делается на долгосрочную перспективу. Выбирая материалы для дренажа, это нужно учитывать. Безусловно, можно воспользоваться асбестоцементными или , но более легким и доступным вариантом будут изделия из полимерных материалов.
У них масса преимуществ, которые точно облегчат работу и эксплуатацию:
- Доступность. Это один из главных пунктов. Так как цена на гофрированные трубы намного меньше, чем на подобные изделия из другого сырья.
- Прочность. Такие труды можно укладывать на небольшую глубину. Они прекрасно выдерживают давление почвы, оседание и движение.
- Долговечность. Такие изделия прекрасно исполняют свои функции не менее пятидесяти лет.
- Обработка. Чтобы порезать пластиковую трубу, не нужно использовать специальные инструменты. Их легко перевозить, удобно соединять.
Правильный уклон дренажа
Уклон дренажной трубы на 1 метр
Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.
Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.
С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.
Правильный уклон водоотводной трубы.
Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:
- механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
- гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.
Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.
Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.
Возведение дренажа
Правила, по которым устраивают дренаж
Обезопасить сооружения и насаждения от избытка влаги можно, зная правила устройства дренажа:
- Закрытая дренажная система предполагает создание траншеи в грунте, глубина которого 70-150 см, а ширина – 25-40 см. Обязательно предусматривается уклон, направленный к искусственному или естественному водоприемнику. Уклон, следуя которому монтируются дренажные системы – СНиП описывает так:
- значение уклона 2 см на 1 погонный м, если грунт глинистый;
- 3 см на 1 погонный м, если почвы песчаные.
Вариант дренажной системы с углом наклона 2 см на 1 м (i=0.02)
- Дно получившегося углубления покрывается подушкой из щебня. На него выкладываются дрены, затем все вновь засыпается щебнем. Далее производится засыпка системы грунтом.
- Сточные воды текут по дренажным трубам, собираются в коллекторе и в конечном итоге оказываются в водоприемнике (река, овраг, пруд и пр.).
- Контроль над работой дренажной системы осуществляется через смотровые колодцы, построенные из железобетонных или полимерных колец.
Вырытая система траншей
Совет от профессионала: Если система дренажа установлена верно, уровень грунтовых подземных вод не поднимается выше допустимой точки, а, наоборот, начинает снижаться. Это приводит к повышению плодородности почвы на участке. Если же дренажная система не построена, возможно перенасыщение почвы влагой, что оказывает отрицательное влияние на постройки и посевы.
Строительство дренажной системы должно происходить из качественных, добротных материалов. Требования к их качеству регулируются такими государственными стандартами:
- ГОСТ 8411-74. Трубы керамические дренажные. Технические условия;
- ГОСТ 1839-80. Трубы и муфты асбестоцементные для безнапорных трубопроводов. Технические условия.
Методика устройства дренажной системы
Мероприятия по устройству дренажной системы состоят из нескольких этапов:

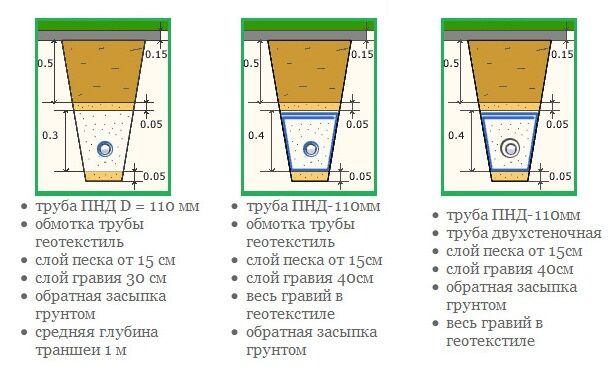

- Выкапывается траншея глубиной около 70 см шириной примерно 50 см. Она должна располагаться на склоне, выше дома, чтобы собирать талый снег и атмосферные осадки с участка. Воды выводятся за пределы территории через дренажные трубы.
- Дно траншеи предварительно выкладывается гравием, он тщательно утрамбовывается.
- На гравийную подушку помещаются дрены – перфорированные гофротрубы с диаметром 100 мм. При этом соблюдается уклон (2-3 см на п.м.), а трубы оборачиваются геотекстилем – он предотвращает попадание крупных частиц грунта внутрь системы.
Укладка слоев дренажа: геотекстиль-керамзит-трубы
- Дренаж покрывается слоем материала, который хорошо пропускает воду, например, керамзитом.
- Производится обратная засыпка грунтом.
В результате на участке образуется дренажная система, которая эффективно собирает осадки и талые воды, а в противном случае они просто стекали бы вниз по склону.
Технология установки дренажа вокруг участка: как правильно делать систему
Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.
Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы
Простое устройство дренажа участка дачного типа
Технология создания поверхностного дренажа участка своими руками:
Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:
Технология создания поверхностного дренажа участка своими руками:
- По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
- Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
- Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
- Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.
Защита фундамента дома: последовательность работ устройства ливневой канализации
Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:
- В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
- Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
- Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.
Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.
Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.
Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.
Ливневая канализация открытого типа с желобами из бетона
Дополнительные советы по обустройству дренажа садового участка
Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».
Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.
Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).
Уклон трубы
Раньше изделия из пластика для дренажных систем не выпускались. Их заменяли керамическими, асбестоцементными или стальными трубами. Для полноценной дренажной системы нужно было вручную проделывать отверстия. Такой труд нельзя было назвать легким, кроме того, отверстия со временем забивались почвой, что сводило на нет все усилия по устройству системы.
Сегодня к продаже представлены разные трубы в большом ассортименте. Лучше всего приобретать гофрированные, выполненные из пластика. В них уже имеются готовые отверстия. Для того чтобы они не забивались грунтом и не заиливались, необходимо использовать геотекстиль низкой плотности, который стоит довольно дешево.
Однако важно не только правильно подобрать материалы, но и обеспечить уклон дренажной трубы. Он должен быть направлен к месту сбора воды, например, колодцу
Технология укладки системы предусматривает монтаж нескольких дренажных слоев, они располагаются на дне траншеи и состоят из песка и щебня. Однако для начала дно и стенки необходимо застелить геотекстилем, только затем выполняется подсыпка из песка, а уже после – из щебня.
Методика проведения работ
Уклон дренажной трубы должен быть обеспечен на этапе земляных работ. Далее необходимо подготовить подушку из песка и щебня, уложив ее на дно траншеи. Однако для начала дно и стенки необходимы застелить геотканью, затем делается подсыпка из песка, следующим слоем станет щебень. На него укладывается перфорированная труба, которая засыпается в обратном порядке – щебень, песок, геоткань и выбранная почва. Смотровые колодцы понадобятся для прочистки засоров и для того, чтобы следить за уровнем воды в системе. Если отвод воды при устройстве дренажной системы предусматривается в открытый водоем или ливневую канализацию, то на концах труб необходимо предусмотреть обратные клапаны.
Как правильно сделать дренаж вокруг дома. Пошаговая инструкция
После завершения проектировочных работ и закупки всего необходимого можно приступать к работе.
- Расчистка участка. Убирают мусор и все, что может помешать работе.
- Подготовка траншеи. Копают траншеи с соблюдением уклона. Минимальная ширина равна диаметр трубы плюс 30 см. Уклон проверяют по уровню. Его величина 1-2 см на 1 метр.
- Отсыпка. Делают отсыпку траншей песком слоем не менее 10 см.
- Под колодцы готовят основание. Делают площадку подходящего размера, отсыпанная песком. При высоком уровне грунтовых вод, площадку под колодец бетонируют 10 сантиметровым слоем, на котором закрепляют колодец.
- Застилают траншеи геотекстилем. Его края должны выходить за верхние края траншей.
- Укладка дренов. На геотекстиль насыпают щебень, слоем 10-20 см, разравнивают, чтобы толщина была одинаковая и угол наклона не изменялся. Укладывают дрены, соединяя их фитингами или раструбами. Подсоединяют трубы к «входам» колодца. Для герметичности используют уплотнительные кольца из резины.
- Засыпка труб. Поверх труб насыпают ровный 20-ти сантиметровый слой щебня, укутывают геотекстилем.
- Засыпка песком. Поверх геотекстиля насыпают 20 см песка, утрамбовывают, закрывают грунтом.
- Закапывание колодца. Колодцы закапывают и закрываю крышками.
Если в регионе выпадает большое количество осадков, особенно летом, непосредственно над дренами располагают лотки ливневой канализации (ливневки). Их укладывают на песчаную подушку.
Посмотреть пример укладки дренажа вокруг дома можно в этом видео.
Видео описание
Дренажные системы Softrock часто применяют для работы в паре с септиком: Еще одна выгодная сторона «Софтрок» в том, что она может использоваться в качестве недорого, но эффективного аналога элемента септика для очистки воды. Комплекс трубопроводов имеет сливные отверстия, которые укладываются на глубине не больше двух метров. Это делает его хорошим дополнением для септика.
Если есть проблема со стоковыми водами с крыши и отвода талой воды от подпорных стен или фундамента, тогда можно использовать поверхностную или подземную систему дренажа с трубами «Sofrock». Она имеет высокую эффективность, отличные показатели производительности и долгий срок службы. Система сможет обеспечить защиту строений от лишней влаги на самом высоком уровне, при этом не требуется ее постоянная чистка или промывка.
Наружный слой геотекстиля надежно защищает дренаж от заиливания Источник udachnyi.ru
Дренажные трубы без щебня «Софтрок» могут использоваться на любых грунтах. Для обустройства системы дренажа применение песка не обязательно, но желательно. Только если система укладывается в глиняных грунтах, тогда песок необходимо использовать обязательно. Монтаж всего дренажа, даже на больших садовых участках, не занимает много времени и сил. Основная работа уходит только на подготовку траншей, а укладка легких труб и их соединение в одну систему проходит максимально быстро. Смонтированная система служит больше ста лет, при этом она может выниматься и устанавливаться на новом месте в случае необходимости.
Для дренажных систем без щебня может использоваться не только пенополистирол или пенопласт… Источник domaogorod.ru
Компоновка и порядок системы
Организация дренажа на участке с уклоном более 8% начинается с геологических изысканий. По результатам обследования определяются уровни водоносных горизонтов и грунтовых вод. На основании полученной информации разрабатывается проект дренажа участка откоса и ведутся строительные работы.
В конечном итоге должна быть решена проблема исключения возможности размыва почвы хаотичной системой естественного дренажа из-за крутизны склона.
В простом варианте это делается примерно так:
- Первый горизонтальный поверхностный сток создается на верхнем уровне графика.
- Второй горизонтальный поверхностный водосток создается на нижней отметке участка.
- Оба водостока соединены перпендикулярными желобами.
- Из горизонтального водостока нижнего уровня водосток трансформируется в дренажную яму.
Если ландшафт участка имеет сложную ступенчатую форму и проект объекта предполагает строительство подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо построить точечные водоотводы, входящие в систему системы линейного водоотвода.
Большие участки, расположенные на склонах, как правило, оборудованы не одинарными водостоками, а настоящими системами сбора и отвода воды «елочкой».
На верхнем горизонте устраивается разветвленный водосток, совмещенный с коллекторным водосточным контуром, окружающим строительную площадку. С контура сточные воды отправляются во внешний коллектор или канализационную сеть.

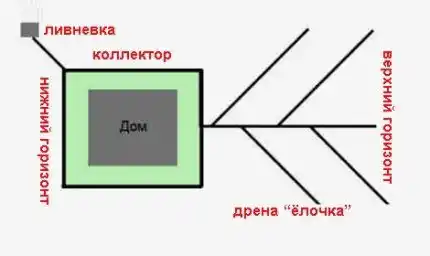

Схема дренажного устройства для объекта, построенного на склоне. Обычно на склонах делают комбинированные водостоки, так как территория на склоне традиционно отличается сложным рельефом
Такая конструкция называется кольцевой сливной. Благодаря построению защитного контура, размещенного по периметру объекта, можно контролировать уровень грунтовых вод. В свою очередь, елочка обеспечивает сбор воды с поверхности участка и ее эффективный дренаж.
Монтаж кольцевых водостоков осуществляется на определенном расстоянии от строительной площадки. Этот фактор позволяет построить кольцевую водоотводную систему непосредственно на этапе эксплуатации хозяйственных построек.
Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:
- уровень заглубления труб;
- уровень глубины галерей;
- глубина колодцев (если есть).
Размер контура также влияет на эффективность защиты.
Рассчитываем по толщине фундамента
В данном случае также поможет простое арифметическое действие. К значению глубины основания дома прибавить еще полметра. Этого достаточно, чтобы предотвратить подмывание фундамента. Например:
| Глубина фундамента | Добавить | Глубина канавы |
|---|---|---|
| 1 метр | 0,5 метра | 1,5 метра |
Расчет поможет создать дренажную систему на правильной глубине.Заранее удалить влагу и предотвратить сырость в подвалах и подмывание основы здания.
Важно учитывать сезон проведения строительных работ. Весной подземные воды максимально приближаются к поверхности земли, а летом – удаляются вглубь. Самый низкий их уровень наблюдается зимой
Самый низкий их уровень наблюдается зимой.
При расчете глубины заложения дрен на участке, можно обращать внимание на среднюю толщину снежного покрова в конкретной местности. Снег является неплохим естественным утеплителем. Профессионалы советуют сочетать оба способа расчета глубины закладки системы водоотведения, чтобы выбрать оптимальные параметры – те, что больше, с запасом
Профессионалы советуют сочетать оба способа расчета глубины закладки системы водоотведения, чтобы выбрать оптимальные параметры – те, что больше, с запасом.
Правильно рассчитанная схема дренажной системы обеспечит ее бесперебойную работу, позволит более рационально использовать силы и ресурсы.
