Какой коллектор для теплого пола выбрать

Подключение — схема и инструкция



Приступать к работам по подключению коллектора следует лишь тогда, когда будут уложены трубы для теплоносителя, а также коллекторный шкаф будет установлен на свое место. Для последнего элемента можно выбрать место в стене, хотя возможны и другие варианты

Здесь важно то, чтобы после размещения он не создавал неудобств и при этом к нему можно было бы подключить трубы. Особенностью предлагаемой ниже схемы подключения коллектора является то, что работы по подсоединению коллектора, труб и котла можно выполнить своими руками



Процедура подключения

с запорными вентилями и термометром

Более простым решением является покупка коллекторного набора, который предусматривает все необходимое. Поступая подобным образом, владельцу не придется тратить время, силы и деньги на поиск и приобретение запорных клапанов, которыми должны быть оборудованы выходы контура, включая подачу и обратку. Это позволяет упростить процесс монтажа коллектора теплого пола, подключение труб теплоносителя, а вдобавок к этому при необходимости отключить любой контур, что не скажется на работе остальных элементов системы.

Устройства подобного исполнения представлены в ассортименте таких компаний, как Valtec, Watts и REHAU.

Чтобы подключить между собой коллекторы, краны и трубы, лучше всего использовать компрессорные фитинги или специальные соединители, в конструкции которых предусмотрена латунная гайка, опорная втулка и зажимное кольцо.

Иногда бывает так, что подключаемые друг к другу элементы различаются по диаметру. В этом случае выполнить работу можно будет только при наличии фитинга переходника.

Если говорить о наиболее простом варианте исполнения, то в него будет входить обычный коллектор для теплого пола в сборе с насосом и запорные вентили.

Если попытаться описать процедуру установки этого устройства теплого пола в общем виде, то она будет выглядеть так:

  • вначале к коллектору подключают трубы подачи и обратного хода, используя запорные краны;
  • К самому же коллектору подводят трубы-теплоносители системы теплый пол.

Хотя рассмотренная выше схема и отличается достаточно простотой исполнения, все же к ней прибегают нечасто. Причина этого связана с тем, что на эффективность работы системы влияет отопительный котел: достаточно уменьшить подачу теплоносителя, и уже довольно скоро можно ощутить, как нагрев пола начинает уменьшаться.

Шкаф для коллектора

Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых  инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.

Встроенный шкаф с коллектором

В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции





При покупке на это следует обратить внимание







Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.

Сервопривод и его разновидности

Сервопривод регулирует поступление воды в систему

Как говорилось выше, сервопривод – это дополнительное оборудование, которое устанавливается на распределительный коллектор для теплого водяного пола.

Устройство применяется для регулирования потока воды, поступающего в нагревательные элементы. Это процесс осуществляется при помощи открытия и закрытия регулирующих вентилей, которые располагаются на обратной гребенке коллектора.

Механический сервопривод

Данное устройство самый простой вариант

Сервопривод механического типа является наиболее простым вариантом данного устройства.

Он имеет не сложную конструкцию и приемлемую стоимость.

Регулировка температуры производится непосредственно на самом устройстве вращением специального колесика, уменьшающего или увеличивающего показатели температуры.

Механические устройства не совмещены с термодатчиком

Такое приспособление не согласовывается с термодатчиком и не может автоматически срабатывать (включаться и выключаться) при повышении и понижении температуры теплого пола от заданной установки.

Устройство требует постоянного контроля значения температуры при уходе из дома и даже перед сном, но срок его эксплуатации очень долгий и прибор не требует профилактических настроек и дополнительного обслуживания.

Электронный сервопривод для коллектора

Электронное устройство получает информацию от термодатчика

Электронный вариант сервопривода теплого водяного пола представляет собой также достаточно простое устройство, которое способно автоматически осуществлять регулировку подачи теплоносителя в отопительный контур системы.

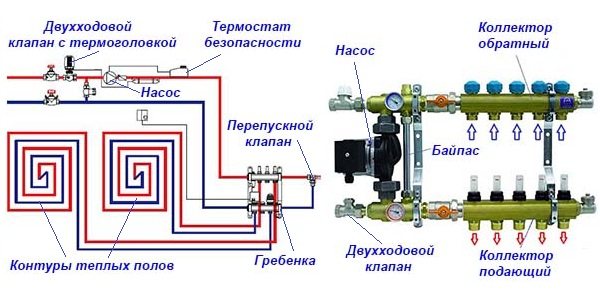

Схема коллектора с сервоприводом

Прибор имеет постоянное электронное согласование с терморегулятором, который является мозговым центром. Терморегулятор или термостат согласован с температурным датчиком, который устанавливается возле нагревательных элементов в стяжке теплого пола.

Соответственно на термостате выставляются граничные значения температуры, при которых сервопривод будет открывать и закрывать регулируемый вентиль для подачи горячей воды в контуры отопления. Один из вариантов подключения термостата к сервоприводам можно увидеть из таблицы-схемы.



Устройство электронного типа способно полностью самостоятельно производить и контролировать подачу теплоносителя в систему обогрева, но чтобы его приобрести, каждому хозяину придется выложить немалую сумму денег.

Если они случаются нередко, то стоит дополнительно устанавливать ИБП (индивидуальный блок питания) или свой выбор останавливать на механическом устройстве регулировки подачи теплоносителя. Подробнее о сервоприводах смотрите в этом видео: https://www.youtube.com/embed/KG0-L1ThuGM

Дистанционный сервопривод

Дистанционная система регулирования подачи воды является достаточно сложным электронным механизмом, который часто применяется в помещениях, где теплый пол – и основа системой отопления, которая устанавливается во всех комнатах квартиры.

Дистанционный сервопривод регулирует подачу теплоносителя в каждый контур системы. Он согласовывается с терморегуляторами, установленными в различных комнатах, которые могут отстраиваться автоматически от температуры окружающей среды, и нагревает каждое помещение по своим собственным (необобщенным) параметрам.

Организовывая такую систему отопления, многие специалисты советуют приобретать надежные и функционально наполненные терморегуляторы, которые будут подавать на сервопривод своевременные команды, на основании которых устройство сможет создать свой уникальный микроклимат (по требованию хозяина) в каждой комнате. Подробнее о дистанционных устройствах смотрите в этом видео: https://www.youtube.com/embed/HEg7Y94zYW0

Следует знать, что сервоприводы можно классифицировать еще по следующим параметрам:

  • нормально закрытые;
  • открытые.

В таком состоянии через сервопривод вода протекать не может. Открытое положение является противоположным описанному выше, и, наоборот, пропускает теплоноситель в систему, что не всегда приносит пользу.

Рекомендации по монтажу устройства

На этапе проектных работ следует определить место, где будет установлена коллекторная группа. Чаще всего ее монтируют в специальном шкафу, который должен иметь достаточные размеры для размещения всех элементов. Оборудование устанавливают на некоторой высоте от пола вблизи от магистральных труб.

При этом нужно разместить шкаф так, чтобы осталось свободное место для загиба подходящих к коллектору труб. Желательно, чтобы он помещался на одинаковом расстоянии от всех отопительных контуров. Шкаф при желании можно вмонтировать в специально сделанную нишу или просто прикрепить к стене.

Собрать укомплектованный коллектор для теплого пола достаточно просто. Однако перед началом работ следует внимательно ознакомиться с инструкцией, которую производитель обязательно вкладывает в упаковку оборудования. Все операции следует выполнять в точном соответствии с ее рекомендациями.

В общих чертах сборка проводится в такой последовательности:

  • Вынимаем из упаковки трубки, предназначенные для обратного и подающего теплоносителя. Они уже должны быть снабжены датчиками расхода и клапанами. Если коллектор разделен на несколько секций, скручиваем их между собой.
  • Собранные трубы закрепляем на штатных кронштейнах, что позволит работать дальше с большим удобством. Теперь распределитель представляет собой единый узел.
  • Устанавливаем на место запорную арматуру, соединительные элементы, заглушки и приборы контроля.
  • Закрепляем коллектор на стену. Можно встретить рекомендации, в которых предлагается сначала установить клапан и циркуляционный насос. Однако в этом случае будет очень неудобно впоследствии крепить собранный узел.
  • Устанавливаем в соответствии с выбранной схемой циркуляционный насос и клапан с сервоприводом и термоголовкой.
  • Подключаем к узлу трубы, идущие от отопительного котла, к отводам присоединяем трубы от контуров теплого пола.

Все пуско-наладочные работы следует провести до того, как будет залита бетонная стяжка. Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Проводим настройки коллектора.

Проверяем работу всех приборов управления, позволяющих настроить нужный режим подогрева теплого пола, а также отрегулировать потоки теплоносителя в каждом контуре.

Типы коллекторов

Коллекторы делятся на несколько разновидностей в зависимости от их цены, набора функций и материала изготовления. Наиболее дорогими и надежными считаются узлы, сделанные из нержавеющей стали. Латунные коллекторы включают в среднюю категорию, они способны прослужить долго, если сделаны из качественного и прочного сплава. Недорогие устройства изготавливаются из полипропилена, они подходят только для низких температур. Сам прибор внешне представляет собой часть трубы с нужным числом отводов, он может иметь простую или сложную комплектацию.

В перечень распространенных вариантов входят коллекторы:

  • с фитингами для подсоединения контуров;
  • с кранами интегрированного типа;
  • с вентилями для регулирования воды.

Назначение коллектора





Распределитель в системе отопления является очень важной составляющей, такой же нужной, как насос или котел. Это приспособление служит участком распределения и обеспечивает подачу подогретой воды на все приборы, подключенные к системе

Для обеспечения бесперебойной работы каждой отдельной ветки схемы, коллектор дополнительно оборудуется различными воздушными фильтрами и термометрами, терморегулирующими и запорными датчиками, приборами теплового контроля.

Коллектор является элементом, который соответственно техническим параметрам, смешивает и распределяет теплую воду из параллельных контуров отопительной системы. Из-за его большого сечения и невысокой скорости происходит выравнивание заданных параметров.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.

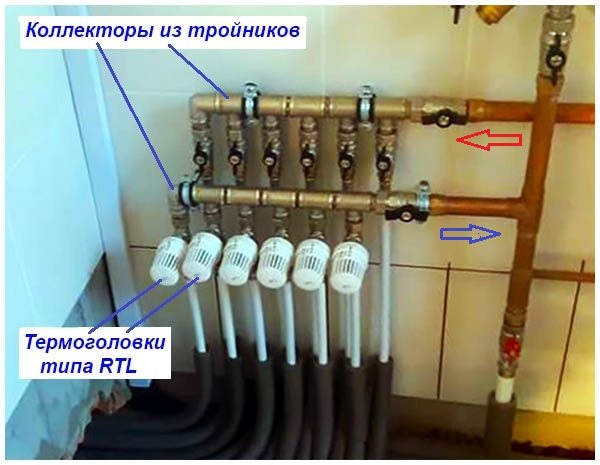

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.





Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

https://www.youtube.com/embed/GlTAIxnOxeE https://www.youtube.com/embed/-Q4u3FNwPFQ https://www.youtube.com/embed/xovVMEccU24 https://www.youtube.com/embed/MnVj4srxkjY

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

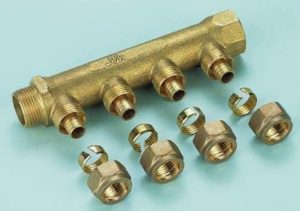

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

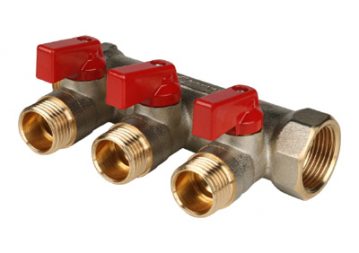

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

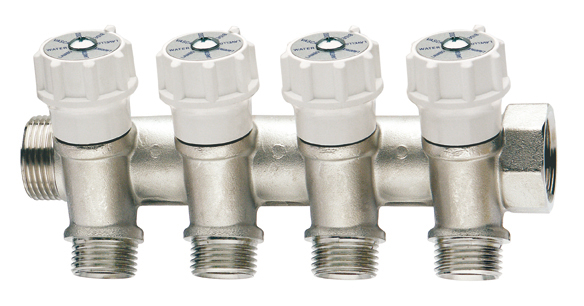

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

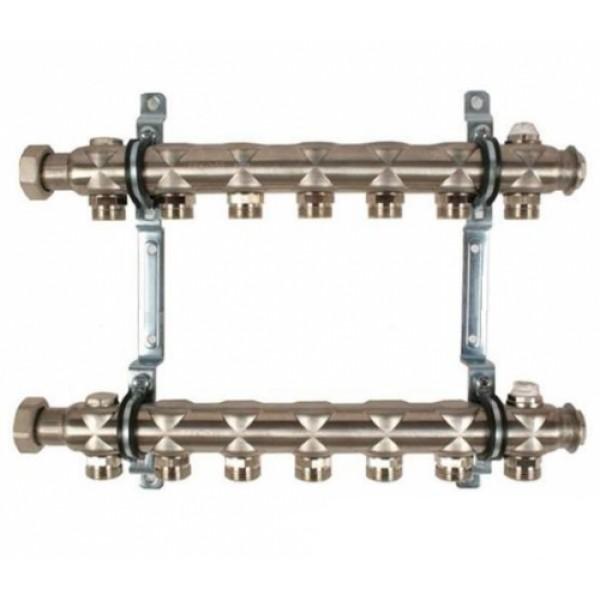

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.





ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа



Устройство коллекторного шкафа

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT Смотрите это видео на YouTube

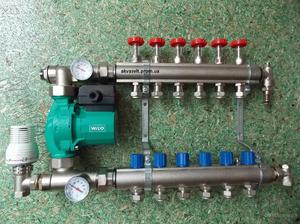

Насосно-смесительный узел

Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.



Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.

Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.

Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.



При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.

Основные показатели, характеризующие насосно-смесительный узел:

  • давление в рабочем состоянии — максимальное значение 10 бар;
  • температурный уровень — +90 градусов (максимум);
  • диапазон температуры — от 20 до 60 градусов.

Коллекторный блок

Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.

Технические показатели:

  • диаметр изделия — 1 или 1, 25 дюйм;
  • количество отводов — от 3 до 12;
  • давление (рабочее значение) — 10 бар;
  • максимальный уровень нагрева теплоносителя — +100 градусов.

В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.



Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

  • монтаж трубы по схеме змейка»
  • укладка трубопровода по схеме улитка;
  • комбинированная схема.



При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.



В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.
