Самостоятельное изготовление калитки для забора из профнастила

Какой замок врезать в калитку из профнастила

Замок для калитки из профнастила, в принципе, может быть выбран любой. Главнее, чтобы его конструкция была предназначена для наружного применения (использование стойких к коррозии сплавов, защита от попадания влаги внутрь замка). Специалисты рекомендуют не выбирать сложные в установке и не оправдывающие себя в эксплуатации массивные замки и при ответе на вопрос «какой замок поставить на калитку» называют оптимальным решением специальные запорные узкопрофильные устройства для профтруб. Они отлично защищены от пыли и влаги, просты в монтаже и надежны.

Установка замка на калитку выполняется в несколько этапов.

  1. Выполняется разметка с определением места положения замка, отверстий для крепежа, сердечников и ручки (если последняя конструктивно соединена с запорным устройством).
  2. Отверстия для метизов и сердечника высверливаются, их края обрабатываются шарошкой.
  3. Прорези под корпус выполняются болгаркой (оптимально – две вертикальные и соединяющая их диагональная, которые позволяют затем отогнуть и отрезать два треугольника).
  4. Края готового отверстия под замок обрабатываются напильником.
  5. Определяется точное место для ответной части запорного устройства, для чего торцевая часть ригеля покрывается зубной пастой, гуашью или помадой, после чего при открывании ригель делает на опорном столбе отметку для выполнения паза.

Перед установкой калитки обязательна проверка строго вертикального положения опор по уровню.

https://youtube.com/watch?v=BqTvKt6_jxY

Из чего сделать ворота, калитку и столбы

Расчет необходимого количества материалов для ворот с калиткой из профнастила можно сделать только на основании чертежа ворот, на который нанесены следующие данные:

  • ширина проема между опорными столбами;
  • размеры распашных створок;
  • конфигурация несущего каркаса створок с указанием материала и сечения его составных элементов;
  • количество, расположение и габариты опорных столбов;
  • место установки и размеры калитки;
  • монтажные места приваренных петель;
  • информация о замке и фиксаторах.

При необходимости, на чертеж следует нанести элементы усиления конструкции для повышения сопротивления ветровым нагрузкам. В состав комплекта материалов входит:

  • профилированный лист для обшивки;
  • стальные трубы 60х60 мм с толщиной стенки 2,5-3,0 мм для установки в качестве опорной стойки столбов;
  • профильные трубы 40х40 мм или 60х20 мм для сборки несущего каркаса створок и калитки;
  • саморезы с шестигранной головкой для закрепления профлиста;
  • металлический лист или полоса для изготовления косынок и закладных;
  • сварную сетку для армирования кирпичной кладки столбов;
  • петли, замки защелки и нижние фиксаторы;
  • грунтовку, краску, растворитель;
  • сварочные электроды.

Усиление конструкции каркаса осуществляется при помощи профильной трубы 20х20 мм или равнополочного уголка такого же размера. Для дополнительного художественного оформления ворот можно приобрести кованые элементы декора, которые будут приварены по верхнему краю створок.

Характеристики профнастила для ворот и забора.

Подготовительные работы

Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.

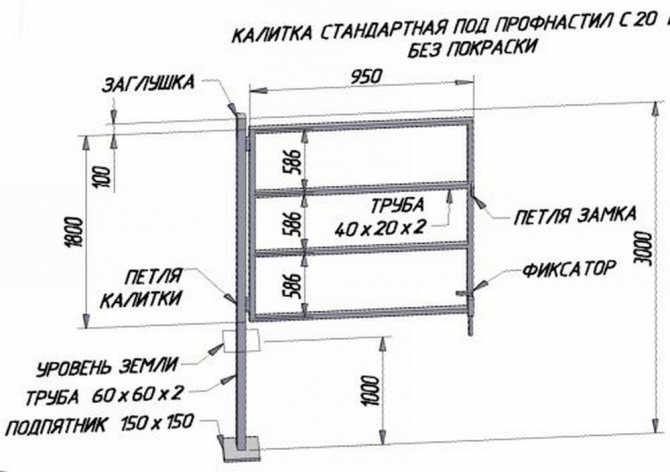

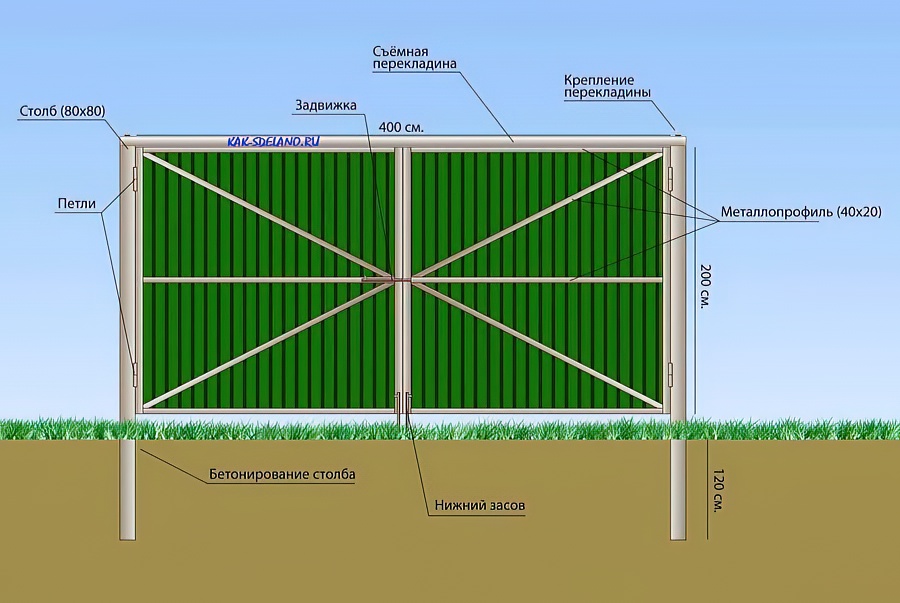

Схема основных элементов створки из профнастила для установки своими руками

Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.

Схема каркаса дверцы из профнастила

Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:

Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину

Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.

Схема структурных частей дверцы из профнастила

После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.

Конструкция строения

Калитки, как правило, делают распашными.

Калитка состоит из опор в виде столбов и дверной створки на каркасе, который фиксируется к стойкам с помощью навесов. Для закрывания врезают запоры, замки. Столбы выполняют из кирпича, делают стальные, железобетонные или деревянные. Внутрь монолитных и каменных опор вставляют закладные детали из толстого металла, уголка или прута, чтобы приваривать к ним раму калитки из профтрубы.

Дверь выполняют в виде отдельного прохода в заборе или совмещают с воротами. В этом случае каркас калитки размещают в одной из створок. Если перед двором проходит тротуар, открывание делают внутрь, чтобы не мешать пешеходам. При этом учитывают величину полотна, чтобы было расстояние для полного распахивания створки.

Распашная или раздвижная

Первый вариант относят к недорогим конструкциям, которые проще варить и монтировать. Такая калитка не требует устройства основания для установки направляющих балок, ей не нужен противовес и роликовые элементы. Распашную систему совмещают с воротами и экономят место перед въездом. Внизу полотно подрезают по высоте в местностях с большими снегопадами. Так на открывание не влияет образовавшийся сугроб.

Раздвижные схемы сложнее, т. к. направляющие прогоны чаще ставят внизу, для них требуется ровный фундамент. Есть варианты с устройством консольного передвижения полотна, при котором балку навешивают так, чтобы она не ограничивала высоту пролета, а ролики ставят внутрь каркаса створки. Автоматику ставят на распашные и раздвижные системы.

Распашная или раздвижная?

Конструктивно калитки делятся на два типа: распашные или раздвижные.

Достоинства и недостатки их приведены в таблице:

Тип калиткиДостоинстваНедостатки
Распашнаяпростота изготовлениязимой необходимо расчищать снег
небольшой весполностью отсутствует звукоизоляция
небольшая цена
красивый внешний вид
проверенная временем конструкция с петлями безотказна
Раздвижнаяизготовление сложнее, чем распашнойпри отключении электропитания могут возникнуть сложности со входом на участок
цена выше (электродвигатель и автоматика стоят дороже простых профилей и листа металла или профнастила)при поломке электродвигателя требуется время на покупку и замену, в это время калиткой нельзя пользоваться
красивый внешний видполностью отсутствует звукоизоляция
небольшая экономия пространствасамостоятельно смонтировать сложно

В целом выбор типа калитки — дело вкуса, хотя многие предпочитают традиционную конструкцию на петлях — так привычней. Основные плюсы раздвижных работ — автоматизация и экономия места для распахивания не столь актуальны для небольших калиток.

Инструменты и приспособления

Выясняя, как сделать калитку из профнастила своими руками, важно знать, что для выполнения всех работ достаточно минимума инструментов, который имеется практически в любом хозяйстве. Для изготовления и монтажа потребуются:

  • сварочный аппарат (оптимально – на 160-200 ампер),
  • болгарка с резаком по металлу,
  • мел, карандаш или специальная чертилка для разметки,
  • шуруповерт и шурупы (саморезы по металлу),
  • измерительные инструменты (рулетка, линейка, угольник).

Этот набор достаточен, если основная ограда и опорные столбы уже установлены. В противном случае потребуются также:

  • садовый бур для рытья ям,
  • бытовая бетономешалка или дрель-миксер для приготовления раствора,
  • лом для трамбовки щебня.

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка —  материал для эксклюзивного дизайна.

Для любимцев))
Для домов в современном стиле калитки нужны соответственные
Из самых разных материалов… даже из сучков
Древесина и кованные элементы — беспроигрышная комбинация
Главный компонент — фантазия
Трафарет изменяет даже самый простой забор
Сделать пару вырезов в досках… оригинальная деревянная калитка готова!
В гости к сказкам
Велосипед, колеса, лопата — все материалы для изготовления калиток
К забору из евроштакетника
Небольшой фрагмент — кот из фанеры
Оригинальный дизайн со стороны двора

Пошаговая инструкция изготовления

Материалы для изготовления

Каркас изготавливается из профильной трубы размером 40х40х3 мм или 40х20х3 мм. Изготавливается он в виде прямоугольника по периметру и дополнительных деталей из отрезков материала обеспечивающих функцию усиления жёсткости всей конструкции. Они располагаются внутри периметра по диагоналям или в форме равнобедренного треугольника, от углов стороны с навесами к краю с креплением замка. Соединяются детали каркаса при помощи сварных швов электрической сваркой.

Подготовка

Образованные наплывы металла и окалину убирают шлифовальной машиной посредством абразивного круга.

На готовый каркас устанавливаются шарнирные петли. В зависимости от конструкции их приваривают или прикручивают болтами к профилю.

С противоположной стороны устанавливается замковая конструкция, на предварительно приваренную стальную площадку. Она изготавливается из стального листа толщиной 3 мм и соответствует размерам по замку.

Дополнительно привариваются ручки в виде скобы или просверливается отверстие для монтажа двойных ручек кнобов.

Облицовка

Данный материал прикручивается к каркасу калитки с помощью саморезов для кровли со сверлом. Предварительно необходимо просверлить отверстия в профиле меньшего диаметра, чем толщина рабочей части крепежа.

Форма профиля, толщина металла и его цвет соответствуют характеристикам материала применяемого для изготовления забора данного объекта.

Размеры полотна соответствуют по ширине 1000 мм, а высота равна размеру забора. Для возможности общения, верх калитки изготавливается из просечного металла или изготавливается решётка.

Навес

На него монтируется ответная часть шарнирного навеса по заранее выверенным меркам.

Противоположной опорой для калитки служит столб ворот. Для жёсткости, между опорами привариваются сверху и снизу перекладины из профиля. Они образуют дополнительный каркас прочности и подобие дверной коробки для удобного притвора полотна калитки.

Врезка замка

В столбе прорезаются отверстия для закрывания язычка замка. При необходимости дополнительно монтируется щеколда для временного запирания двери.

Стандартные схемы конструкции

Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.

Обязательные элементы калитки из трубы или другого вида металлического профиля:

  • база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
  • прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
  • заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.

К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.

Ниже представлены типовые чертежи калитки из трубы.

С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован

С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)

Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте

С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот

Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:

  • отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
  • объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.

По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.

Решетчатые изделия могут дополняться прозрачным или непрозрачным листовым заполнением каркаса.

Крепление профилированного листа

В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.

Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.

Крестообразные перемычки.

Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.

Вопрос-ответ

Как сделать красивые ворота из профнастила?

Когда выбирается отделка каркаса профнастилом, створки становятся похожи друг на друга. При изготовлении ворот из металлопрофиля своими руками можно использовать кованые элементы. Конструкция, декорированная подобным образом, будет выделяться на фоне остальных. Сразу меняется стиль оформления, изделие становится более привлекательным.

Как правильно рассчитать количество материала?

Необходимо узнать размер створок. Рассчитывать материал для маленьких ворот проще – они чаще меньше площади 1 листа профнастила. Крупногабаритные конструкции требуют более точных расчетов. Пример: необходимо разделить длину ворот на полезную ширину листа материала – 3 м/1,15 м, получим 2,6. Это значение нужно округлить.

Как результат, необходимо приобрести 3 листа профнастила. Такой способ используется, если высота забора не превышает длину листа профнастила. В противном случае результат расчетов нужно умножить на 1,5-2, зависит от высоты створок.

Как правильно ухаживать за воротами из профлиста?

На даче или придомовом участке нужно следить за состоянием конструкции. Если покрытие деформируется, придется его восстанавливать, иначе полотно поржавеет

Чтобы не допустить такого, важно вовремя обнаруживать повреждения. Такой материал не требует специального ухода

Достаточно периодически удалять грязь после сильных дождей. Когда крепеж или лист ржавеет, его окрашивают составом в тон основного покрытия.

Как правильно подобрать фундамент для столбов?

 По рекомендациям специалистов учитывают особенности грунта:

  • чернозем, каменистый грунт: готовят столбчатый фундамент;
  • почва является насыпью или представляет собой илистые отложения, находится в текучем состоянии (например, на участках с высоким уровнем грунтовых вод) – подойдет свайный фундамент.

Ворота из профнастила с элементами ковки – цена?

Наличие кованых элементов делает конструкцию более дорогой. Но окончательная цена зависит от дизайна створок. Ключевым фактором является также количеств элементов декора. По этой причине стоимость изделия следует уточнять у продавца. Для примера средняя цена 1 м2 кованых ворот в Москве составляет 3900 руб. Но это цена без учета монтажа, фундамента, привода и прочих сопутствующих элементов. Значит, стоимость распашных конструкций с коваными элементами может достичь 100 тыс. руб. и даже многократно превысить этот порог.

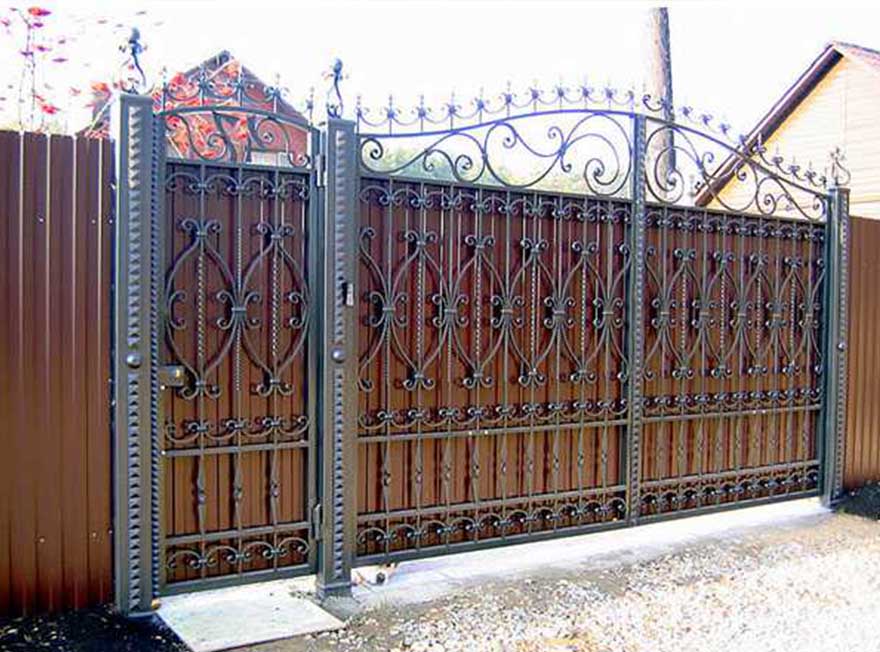

Распашные ворота из профнастила с элементами ковки

Нужно ли для таких ворот приваривать перемычку, чтобы укрепить створки?

Специалисты рекомендуют устанавливать перекладину, если ширина одной створки превышает 1 м.
Это позволит стабилизировать подвижные элементы. В результате повысится прочность изделия, снизится уровень вибрации под действием ветра.

Как установить забор на наклонной поверхности?

Участок считается неровным при уклоне до 10%. В этом случае выходом при изготовлении забора является создание ступенчатого фундамента. Но на участке, где находится въезд, поверхность должна быть ровной.

Подготовка к изготовлению калитки из профнастила своими руками

Основные этапы подготовки заключаются в:

  1. определение типа изделия – совмещенная с воротами или отдельная, тип опор;
  2. выборе необходимых размеров – ширина, высота, толщина;
  3. построении чертежа с учетом планируемой методики сборки – сварной или с помощью крепежных элементов;
  4. расчет необходимого сечения профиля для всех деталей с учетом нагрузки на конструкцию, в том числе от материала заполнения каркаса;
  5. расчет количества материалов;
  6. подготовка места для установки.

О типе изделия уже говорилось. Поскольку изготовить встроенную в ворота калитку сложнее, чем отдельно расположенную, рассмотрим более простой вариант – закрепляемая на металлических столбах опоры отдельно расположенная модель с прямоугольной рамой, усиленной раскосами, и заполнением каркаса профлистом.

В качестве методики сборки принимаем сварку для каркаса и крепление саморезами по металлу профлиста. Крепление петель для калитки также с помощью сварки, опорные столбы вкапываются в грунт и бетонируются.

На эскизе сразу же указывается место расположения раскосов, сечение профиля для трубы. Фактически представленную иллюстрацию можно считать чертежом, поскольку на ней указаны все основные подробности конструкции. К эскизам изображение относится только в силу несоблюдения масштаба и отказа от ГОСТовского оформления. Указан только один столб, но поскольку второй необходим для монтажа запорного устройства, его конструкция и выбранный профиль выбираются аналогичными

На сечении Б-Б показаны два варианта конструкции калитки – из трубы с прямоугольным сечением и уголка. Размеры полок профиля 40х25 мм одинаковы, это связано с необходимостью обеспечения прочности каркаса.

Важно: раскосы и поперечина каркаса почти всегда выполняются из полого профиля (прямоугольной трубы), реже из полосы. Это объясняется соображениями удобства сварки и необходимостью жесткостью конструкции

Расчет количества материалов логично связан с размерами калитки. Так, для высоты 2 м и ширины 1 м потребуется для:

  • каркаса — трубы 60х60 мм 6 м (2+2+1+1);
  • крепления заполнения — трубы 40х25 мм, 6 м;
  • раскосов и поперечины – 4 м, здесь для определения длины диагональных участков используем стандартную формулу – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы. Для катетов 1 и 1 м гипотенуза равна , то есть примерно 1,4 м. Два раскоса по 1,4 м (округляем до 1,5 м) и поперечина в 1 м составляет расчетное число 4 м;
  • стоек (опор) – 2 отрезка по 3 м. Увеличение длины опор необходимо для качественного заглубления их в грунт и бетонирования. Поскольку профиль полый, для защиты его от коррозии потребуется сверху установить подходящие заглушки.

Дополнительно следует приобрести пластины 15…30 х 20…40 см для крепления усиления под замок (засов), подходящие петли для навеса калитки. При желании улучшить конструкцию декоративными планками (и заодно затруднить проникновение на участок через калитку) потребуются полосы металла, суммарная длина которых составит 4м для установки только по боковым сторонам или 6м для монтажа по всему периметру.

На предложенной иллюстрации декоративная планка (наличник) установлена только с одной стороны.

Монтаж калитки

Устройство калитки из металлопрофиля своими руками происходит так же, как в случае с воротами. Сначала проводятся расчеты. Затем установка опорных столбов и их декоративное оформление.

Далее измеряются и нарезаются заготовки в соответствии с выбранным способом сварки. Сборка, установка фурнитуры и финишное покрытие изделия.

Рама и фурнитура калитки

Без сварочного аппарата не обходится ни одна стройка.

Сборка каркаса для ворот и калитки происходит с использованием сварочного аппарата. Точечное соединение исключается. Иначе для воды будет открытый доступ внутрь профильной трубы. Поэтому правильно будет сделать сплошной шов.

Обшитая профнастилом калитка легкая по весу, поэтому достаточно установки одной перемычки. При необходимости их количество можно увеличить. Но при этом должно быть заранее учтено — выдержит ли такую нагрузку опорный столб. Или же можно дополнительно смонтировать верхнюю стационарную перегородку.

Установка калитки на опорные столбы

Для ворот из профнастила чаще используют три петли на каждую створку. Для калитки достаточно двух. В отличие от ворот калитку устанавливают нижним краем на расстоянии в 10 см от земли.

На второй столб следует сделать ограничитель. Иначе он называется отбойником. Когда все необходимые работы будут закончены, калитку навешивают на петли.

Обшивка двери и ее дизайн

Разрабатывается дизайн калитки из профнастила на этапе проектирования. Обшивка может быть фигурной и двусторонней. В зависимости от выбранного варианта используются разные замки. Для фигурного выреза сверху устанавливается соответствующая стационарная перекладина.

Установить калитку и ворота с использованием металлопрофиля и профнастила можно самостоятельно. Для этого нет необходимости в специальной технике и оборудовании. Помощь профессионалов также можно исключить.

Кроме этого, такой вариант оформления ограждений можно устроить по доступной цене. Результат является прочным и долговечным. При необходимости материал можно неоднократно перекрашивать.

Обустройство распашных ворот с калиткой

Самостоятельное строительство такого вида ворот с калиткой отличается простой и производится поэтапно:

  1. Сначала рисуют чертеж и определяют количество требуемых материалов.
  2. При использовании старых труб, их зачищают болгаркой и шлифовальным кругом, можно применить обычную наждачную бумагу.
  3. Если трубная продукция приобретена недавно и еще не проржавела, то ее обязательно обезжиривают, используя бензин или растворитель для красок. Также изделия можно покрасить.
  4. Разрезают и намечают приобретенные материалы. Если калитка будет иметь прямоугольную форму, то профтрубы нарезают попарно.
  5. Применяя ямобур, делают углубления для установки опорных столбов.
  6. Дно канавок засыпают щебнем, который станет для опор подобием подушки. Потом всю конструкцию бетонируют смесью из цемента, щебня и песка в пропорции 1:4:2. На затвердевание раствора отводят два дня.
  7. Дальше необходимо максимально точно выполнить сварку своими руками каркаса ворот из профильной трубы. Это требуется сделать таким образом, чтобы у конструкции все имеющиеся углы и диагонали получились одинаковыми по размеру.
  8. После нужно приварить петли к опорным столбам, а затем — к каркасу ворот.
  9. Когда завершена уборка последствий сварки, приступают к шлифовке поверхности, после чего ее обрабатывают грунтовкой и ждут, когда она высохнет.
  10. Наносят краску по металлу.
  11. К готовой раме прикрепляют саморезами профлисты. Их можно располагать с наружи или изнутри каркаса – это зависит от личных предпочтений хозяев участка. Если запланировано украшение калитки с использованием кованых элементов, тогда листы фиксируют исключительно изнутри каркаса ворот. Когда для отделки будут использоваться деревянные доски, то их предварительно покрывают лаком. Кованые изделия сваривают с каркасом ворот.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
