Общие сведения по результатам расчетов
- Общая длина ростверка
– Периметр фундамента, с учетом длины внутренних перегородок. - Площадь подошвы ростверка
– Соответствует размерам необходимой гидроизоляции. - Площадь внешней боковой поверхности ростверка
– Соответствует площади необходимого утеплителя для внешней стороны фундамента. - Общий Объем бетона для ростверка и столбов
– Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом. - Вес бетона
– Указан примерный вес бетона по средней плотности. - Нагрузка на почву от фундамента в местах основания столбов
– Нагрузка на почву от веса фундамента в местах основания столбов/свай. - Минимальный диаметр продольных стержней арматуры
– Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты. - Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
– Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения. - Минимальный диаметр поперечных стержней арматуры (хомутов)
– Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП. - Минимальное кол-во вертикальных стержней арматуры для столбов
– Количество вертикальных стержней арматуры на каждый столб/сваю. - Минимальный диаметр арматуры столбов
– Минимальный диаметр вертикальных стержней для столбов/свай. - Шаг поперечных стержней арматуры (хомутов) для ростверка
– Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона. - Величина нахлеста арматуры
– При креплении отрезков стержней внахлест. - Общая длина арматуры
– Длина всей арматуры для вязки каркаса с учетом нахлеста. - Общий вес арматуры
– Вес арматурного каркаса. - Толщина доски опалубки
– Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор. - Кол-во досок для опалубки
– Количество материала для опалубки заданного размера.
Пример расчета
Предположим, что в наших планах – заливка мелкозаглубленного плитного фундамента высотой 300 мм
Принимаем во внимание, что высота щитов опалубки должна быть как минимум на 50 мм больше, итого – 350 мм. Но т.к
проще использовать доски шириной 200 мм, принимаем высоту опалубки 400 мм или 0,4 м. В одной из следующих статей мы приведем пример расчета фундамента полностью, который будет включать все вычисления для различных типов оснований. А пока разберемся с толщиной досок, которой достаточно для сопротивления изгибу материала.
Рассчитываем нагрузку: G=2500×0,4=1000 кг/м2.
Для надежности принимаем расстояние между вертикальными опорами-раскосами равным 0,5 м – I=0,5 м.
Бетон во время заливки будем уплотнять вибраторами, поэтому n=1,2.
Подставляем все значения в приведенную выше формулу: h=√(0,75×1000×1,2×0,52/800000)=0,017 м или 17 мм.
Как правильно изготовить каркас?
Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.
Схема армирования ленточного фундамента
Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:
- Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
- На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
- Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
- Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
- Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.
Схема армирования углов
Схема армирования примыкания
Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.
Использование вязального крючка
Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.
По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.
Самый распространенный способ вязки – крючком
В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.
Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.
Способы вязки
Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:
соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры;
проволоку складывают пополам и укладывают под местом соединения;
с помощью крючка поддевают петлю;
свободный конец подводят к инструменту и накладывают на него с небольшим перегибом;
начинают вращать крючок, закручивая проволоку;
осторожно вынимают инструмент.
На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.
Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.
Как узнать площадь сечения?
Как говорилось выше, сечение арматурных стержней является самым важным фактором, влияющим на их прочность. Поэтому подходить к выбору следует очень ответственно – чем большие нагрузки будет выдерживать конструкция, тем больше должно быть сечение.
Обычно определить этот параметр совсем не сложно – покупая материал в магазине, можно уточнить у продавца или же заглянуть в паспорт, каким сопровождается арматура. Увы, это не всегда возможно. Например, если вы покупаете строительные материалы на рынке или же используете старые, давно валявшиеся на даче, металлические пруты, то все расчеты придется делать самостоятельно.
Здесь крайне важно не ошибиться при проведении замеров. Для начала нужно узнать диаметр
Понадобится достаточно точный инструмент – желательно штангенциркуль. Используй его, замерьте толщину прутов. Показатель может значительно колебаться – выпускается арматура толщиной от 3 до 40 миллиметров – и это только для стандартного строительства. При измерениях получился не столь круглый результат, а с цифрами после запятой? В таком случае число следует округлить до ближайшего целого. Не стоит волноваться или опасаться, что вам попался бракованный материал. Диаметр и, соответственно, площадь поверхности может незначительно изменяться – это предусмотрено ГОСТом, нормирующим арматуру. Так что, результаты измерений одного и того же прута могут различаться на десятые доли миллиметра. Для точности можно произвести серию замеров – определить диаметр в начале, конце и середине прута. Тогда вы точно будете знать нужное число.
Если вам уже известна толщина арматуры, таблица поперечного сечения позволит моментально узнать нужный показатель.
Таблицы под рукой нет? Тогда помогут нехитрые расчеты. Сначала необходимо узнать радиус – это просто, достаточно разделить диаметр на два. Теперь вспоминаем школьный курс геометрии – площадь окружности равна числу Пи умноженному на квадрат радиуса. Для наглядности рассмотрим пример:
- Работаем со штангенциркулем и получаем диаметр в 6 миллиметров.
- Делим на два и получаем радиус – 3 миллиметра.
- Возводим в квадрат – 9 квадратных миллиметров.
- Умножаем на 3.14 сотых = 28,26 квадратных миллиметров или 0,2826 квадратных сантиметров.
Однако, такой прием обычно подходит при работе с гладким прутом. Если же вас интересует площадь поперечного сечения арматуры с ребристой поверхностью, то расчеты немного усложняются.
Общие сведения по результатам расчетов
- Общая длина ленты
– Длина фундамента по центру ленты с учетом внутренних перегородок. - Площадь подошвы ленты
– Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции. - Площадь внешней боковой поверхности
– Соответствует площади необходимого утеплителя для внешней стороны фундамента. - Объем бетона
– Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом. - Вес бетона
– Указан примерный вес бетона по средней плотности. - Нагрузка на почву от фундамента
– Распределенная нагрузка на всю площадь опоры. - Минимальный диаметр продольных стержней арматуры
– Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты. - Минимальное кол-во рядов арматуры в верхнем и нижнем поясах
– Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения. - Минимальный диаметр поперечных стержней арматуры (хомутов)
– Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003. - Шаг поперечных стержней арматуры (хомутов)
– Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона. - Величина нахлеста арматуры
– При креплении отрезков стержней внахлест. - Общая длина арматуры
– Длина всей арматуры для вязки каркаса с учетом нахлеста. - Общий вес арматуры
– Вес арматурного каркаса. - Толщина доски опалубки
– Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор. - Кол-во досок для опалубки
– Количество материала для опалубки заданного размера.
Калькулятор расчета количества досок для опалубки ленточного фундамента: рассчитываем все точно
Время чтения: 3 минуты Нет времени?
Любое строительство требует внимательности при калькуляции и точных цифр как материала, так и финансовой стороны. При возведении ленточного фундамента практически всегда возникает вопрос, сколько нужно досок для сооружения опалубки. Чтобы быстро произвести необходимые расчеты, предлагаем воспользоваться специальным инструментом, который сэкономит время и бюджет, точно подсчитав количество необходимого материала. Главное достоинство предлагаемого калькулятора — это комплексная подготовка по заданным параметрам.
Правильная калькуляция поможет сделать качественную конструкцию
Вычисление площади фундамента и веса.
Самым важным фактором является грунт под фундамент, он может не выдержать высокой нагрузки. Чтобы этого избежать нужно вычислить полный вес здания, включая фундамент.
Пример вычисления веса фундамента: Вы хотите построить кирпичное здание и подобрали под него ленточный тип фундамента . Фундамент углубляется в грунт ниже глубины промерзания и будет иметь высоту 2 метра.
Затем вычислим длину всей ленты, то есть периметр: P= (a+b)*2=(5+8)*2=26 м, прибавляем длину внутренней стены, 5 метров, в итоге получим общую длину фундамента 31 м.
Далее делаем расчет объема, чтобы это сделать нужно ширину фундамента умножить на длину и высоту, допустим ширина будет 50 см, значит 0,5см*31м*2м= 31 м2. Железобетон имеет площадь 2400 кг/м3, теперь найдем вес конструкции фундамента: 31м3*2400 кг/м=74 тонны 400 килограмм.
Опорная площадь будет составлять 3100*50=15500 см2. Теперь прибавляем вес фундамента к весу здания и делим его на опорную площадь, теперь у вас получилась нагрузка килограмм на 1см2.
Ну, а если по вашим расчетам максимальная нагрузка превысила эти типы грунтов, значит меняем размер фундамента, чтобы увеличить его опорную площадь. Если у вас ленточный тип фундамента, то увеличить его опорную площадь можно путем увеличения ширины, а если у вас столбчатый тип фундамента, то увеличиваем размеры столба или их количество. Но следует запомнить, полный вес дома от этого увеличится, поэтому рекомендуется сделать повторный расчет.
Правила монтажа армокаркаса по СНиП
Количество необходимой для закладываемой конструкции арматуры и расстояние между арматурными прутьями напрямую зависят от размеров фундамента.
Согласно СНиП 52-01-2003 расстояние между прутьями рассчитывается, исходя из:
- диаметра прута;
- размера бетонного заполнителя;
- направления бетонирования;
- технологии укладки;
- вида бетонного уплотнителя.
Технологически правильное армирование подразумевает, что расстояние между прутьями продольной арматуры должно находиться в пределах от 25 до 40 см. Прутья же поперечной арматуры должны быть не более чем в 30 см друг от друга.
Все самое важное об армировании ленточного фундамента найдете в этой публикации
Требования к бетону
Бетон для ленточного фундамента должен отвечать определённым физико-техническим требованиям. Среди них:
- прочность;
- морозостойкость;
- водонепроницаемость.
Прочность — это способность выдерживать нагрузки на сжатие, выраженная в килограммах на квадратный сантиметр.
Морозостойкость обозначается буквой “F” и числовым эквивалентом. Число — это количество циклов полного замораживания и оттаивания опытного образца бетона без изменений своих характеристик.
Водонепроницаемость обозначается буквой “W” и также числовым эквивалентом. Число, в данном случае, — это максимальное давление, измеряемое в мегаПаскалях, при котором образец бетона не пропускает через себя влагу.
Марки бетона, рекомендуемые для сооружения ленточного фундамента:
| Марка бетона | Класс бетона | Прочность бетона, кг/см2 | Морозостойкость | Водонепроницаемость |
| М-200 | В-15 | 196,5 | F-100 | W-4 |
| М-250 | В-20 | 261,9 | F-100 | W-4 |
| М-300 | В-22,5 | 294,4 | F-200 | W-6 |
| М-350 | В-25 | 327,4 | F-200 | W-8 |
| М-400 | В-30 | 392,9 | F-300 | W-10 |
Соотношение типа сооружения, грунта и марки бетона для ленточного фундамента:
| Тип сооружения | Слабопучинистые грунты | Пучинистые грунты |
| Лёгкие деревянные или каркасные дома | М-200 | М-250 |
| Дома из бруса, бревенчатые срубы | М-250 | М-300 |
| Дома из арболитовых блоков и подобных им материалов | М-300 | М-350 |
| Дома из кирпича, камня, железобетона | М-350 | М-400 |
Требования к арматуре
Для армирования ленточного фундамента используется стальная или композитная арматура. Поверхность её профилирована, что приводит к передаче максимальной нагрузки от прогибающегося бетона к арматурным прутьям.
Для продольного армирования обычно используются металлические прутья, диаметр которых находится в пределах от 10 до 16 мм.
Для поперечного армирования применяются металлические прутья, диаметр которых находится в пределах от 6 до 8 мм.
В соответствии со СНиП 52-01-2003, при возведении ленточного фундамента могут использоваться следующие виды арматуры:
- горячекатанная;
- термомеханически упрочнённая;
- механически упрочнённая в холодном состоянии;
- неметаллическая композитная.
О том, какую арматуру используют для армирования ленточного фундамента, расскажет эта статья.
Пояснения по проведению расчетов
Непосредственно расчет довольно прост и не требует большого количества данных о форме, размерах, заведомо просчитанных перед началом строительства.
Основными данными являются:
- Длина ленты (включает в себя сумму длин всех элементов постройки, учитывая внутренние перемычки под будущие стены.)
- Фактическую толщину предполагаемой несущей конструкции.
- Высоту щитов опалубки для фундамента (необходима только лишь высота щита и, если в нижней части основания роль опалубки играет грунт, эту высоту мы не берем для калькуляции).
Этот подход будет идеальным решением отливки ленточного фундамента с малым заглублением, что приведет к экономии материала.
Статья по теме:
Расчет для глубоко заглубленного фундамента
Если вы стремитесь уложить плотное несущее основание и затем гидроизолировать, а по цифрам удерживать высокие нагрузки, то опалубку необходимо располагать от начала и до верха траншеи.
Схема калькуляции надежной конструкции
Выберите толщину доски, из которой будут выполняться щиты формы из списка на выбор – 100, 125 и 150 мм.
Чтобы правильно выбрать толщину материала и расстояние между вертикальными стойками, можно воспользоваться таблицей:
| Высота стенок опалубки, см | Шаг установки стоек, см | |||||||
|---|---|---|---|---|---|---|---|---|
| 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
| 20 | 1900 | 1900 | 1900 | 2500 | 2500 | 2500 | 4000 | 4000 |
| 30 | 1900 | 1900 | 1900 | 2500 | 2500 | 4000 | 4000 | 4000 |
| 40 | 1900 | 1900 | 1900 | 2500 | 2500 | 4000 | 4000 | 4000 |
| 50 | 1900 | 1900 | 1900 | 2500 | 2500 | 4000 | 4000 | 5000 |
| 60 | 1900 | 1900 | 1900 | 2500 | 4000 | 4000 | 4000 | 5000 |
| 70 | 1900 | 2200 | 2500 | 4000 | 4000 | 4000 | 4000 | 5000 |
| 80 | 1900 | 2200 | 4000 | 4000 | 4000 | 5000 | 4000 | 6000 |
| 90 | 1900 | 2200 | 4000 | 4000 | 4000 | 5000 | 4000 | 6000 |
| 100 | 1900 | 2500 | 4000 | 4000 | 4000 | 5000 | 4000 | 6000 |
| 110 | 1900 | 2500 | 4000 | 4000 | 4000 | 5000 | 5000 | 6000 |
| 120 | 1900 | 2500 | 4000 | 4000 | 5000 | 5000 | 5000 | 6000 |
| 130 | 1900 | 2500 | 4000 | 4000 | 5000 | 5000 | 5000 | 6000 |
| 140 | 1900 | 4000 | 4000 | 4000 | 5000 | 5000 | 5000 | 6000 |
| 150 | 2200 | 4000 | 4000 | 4000 | 5000 | 6000 | 5000 | 6000 |
| 160 | 2200 | 4000 | 4000 | 5000 | 5000 | 6000 | 6000 | 6000 |
| 170 | 2200 | 4000 | 4000 | 5000 | 5000 | 6000 | 6000 | 6000 |
| 180 | 2500 | 4000 | 4000 | 5000 | 5000 | 6000 | 6000 | 6000 |
| 190 | 2200 | 4000 | 4000 | 5000 | 5000 | 6000 | 6000 | 7500 |
| 200 | 2500 | 4000 | 4000 | 5000 | 5000 | 6000 | 7500 | 7500 |

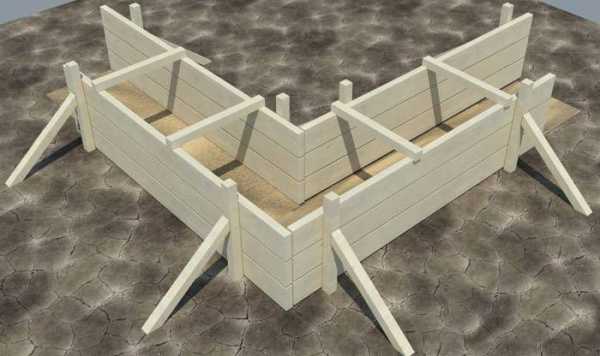

При создании щитов, помимо горизонтальных, используются вертикальные стойки, которые выполняют функции опор. Для большей устойчивости и надежности используются наклонные подпорки.
Толщина термической конструкции (шаг между стойками, высота конструкции)
При выборе досок, необходимо учитывать сразу несколько факторов:
- Расстояние между вертикальными стойками при заданной длине горизонтальных досок.
- Непосредственная высота.
При выборе типа и толщины всех досок, учитывайте, что после завершения строительства фундамента конструкцию можно демонтировать.
Экономьте время: отборные статьи каждую неделю по почте
Расчёт композитной арматуры
Арматура из композитных материалов начала использоваться в строительной области России относительно недавно, поэтому следует затронуть некоторые нюансы, касающиеся этого материала. В виду использования при изготовлении волокон стекла или базальта, данный армирующий материал имеет значительные отличия от классической стальной арматуры по прочности в сторону положительных качеств. Наглядно оценить разницу можно из расположенной ниже таблицы.
| Характеристика | Стальная арматура класса АIII | Композитная арматура |
| Замена диаметра арматуры при равных прочностных характеристиках, мм. | 8 | 4 |
| 10 | 6 | |
| 12 | 8 | |
| 14 | 10 | |
| 16 | 12 | |
| 18 | 14 | |
| 20 | 16 |
Подробнее о том что такое композитная арматура а также о методах работы с ней Вы можете в статье: композитная арматура, виды, характеристики, использование.
Исходя из этих данных, при использовании композитных армирующих стержней необходимо производить корректировку диаметров рабочей арматуры. Это означает, что проводить расчёт армирования конструкций можно для стальной арматуры, а затем изменять полученные диаметры стержней согласно приведённым в таблице данным.
Следует учитывать, что композитную арматуру невозможно согнуть на стройплощадке и она не подвергается сварке. В случае потребности в гнутых элементах, их нужно заказывать у изготовителя по подготовленным чертежам, так как изогнуть такой материал возможно только в процессе изготовления. Крепление стержней между собой осуществляется при помощи вязальной проволоки или пластиковых хомутов.
Расчёт фундамента с использованием композитной арматуры аналогичен расчёту для металлической арматуры.
Во всём остальном использование композитной арматуры ничем не отличается от стандартных стальных прутков.
Проведение работ по армированию и последующей заливке монолитных строительных конструкций требует от мастера наличия определённых навыков. При сомнении в своих силах лучше обратиться к опытным специалистам, это сэкономит время и деньги в случае возможных переделок при возможных ошибках начинающего мастера, а так же убережёт от появления возможных аварийных ситуаций.
Пояснения по проведению расчетов
Непосредственно расчет довольно прост и не требует большого количества данных о форме, размерах, заведомо просчитанных перед началом строительства.
Основными данными являются:
- Длина ленты (включает в себя сумму длин всех элементов постройки, учитывая внутренние перемычки под будущие стены.)
- Фактическую толщину предполагаемой несущей конструкции.
- Высоту щитов опалубки для фундамента (необходима только лишь высота щита и, если в нижней части основания роль опалубки играет грунт, эту высоту мы не берем для калькуляции).
Этот подход будет идеальным решением отливки ленточного фундамента с малым заглублением, что приведет к экономии материала.
Статья по теме:
Расчет для глубоко заглубленного фундамента
Если вы стремитесь уложить плотное несущее основание и затем гидроизолировать, а по цифрам удерживать высокие нагрузки, то опалубку необходимо располагать от начала и до верха траншеи.
Схема калькуляции надежной конструкции
Выберите толщину доски, из которой будут выполняться щиты формы из списка на выбор – 100, 125 и 150 мм.
Чтобы правильно выбрать толщину материала и расстояние между вертикальными стойками, можно воспользоваться таблицей:
| Высота стенок опалубки, см | Шаг установки стоек, см | |||||||
|---|---|---|---|---|---|---|---|---|
| 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
| 20 | 1900 | 1900 | 1900 | 2500 | 2500 | 2500 | 4000 | 4000 |
| 30 | 1900 | 1900 | 1900 | 2500 | 2500 | 4000 | 4000 | 4000 |
| 40 | 1900 | 1900 | 1900 | 2500 | 2500 | 4000 | 4000 | 4000 |
| 50 | 1900 | 1900 | 1900 | 2500 | 2500 | 4000 | 4000 | 5000 |
| 60 | 1900 | 1900 | 1900 | 2500 | 4000 | 4000 | 4000 | 5000 |
| 70 | 1900 | 2200 | 2500 | 4000 | 4000 | 4000 | 4000 | 5000 |
| 80 | 1900 | 2200 | 4000 | 4000 | 4000 | 5000 | 4000 | 6000 |
| 90 | 1900 | 2200 | 4000 | 4000 | 4000 | 5000 | 4000 | 6000 |
| 100 | 1900 | 2500 | 4000 | 4000 | 4000 | 5000 | 4000 | 6000 |
| 110 | 1900 | 2500 | 4000 | 4000 | 4000 | 5000 | 5000 | 6000 |
| 120 | 1900 | 2500 | 4000 | 4000 | 5000 | 5000 | 5000 | 6000 |
| 130 | 1900 | 2500 | 4000 | 4000 | 5000 | 5000 | 5000 | 6000 |
| 140 | 1900 | 4000 | 4000 | 4000 | 5000 | 5000 | 5000 | 6000 |
| 150 | 2200 | 4000 | 4000 | 4000 | 5000 | 6000 | 5000 | 6000 |
| 160 | 2200 | 4000 | 4000 | 5000 | 5000 | 6000 | 6000 | 6000 |
| 170 | 2200 | 4000 | 4000 | 5000 | 5000 | 6000 | 6000 | 6000 |
| 180 | 2500 | 4000 | 4000 | 5000 | 5000 | 6000 | 6000 | 6000 |
| 190 | 2200 | 4000 | 4000 | 5000 | 5000 | 6000 | 6000 | 7500 |
| 200 | 2500 | 4000 | 4000 | 5000 | 5000 | 6000 | 7500 | 7500 |
При создании щитов, помимо горизонтальных, используются вертикальные стойки, которые выполняют функции опор. Для большей устойчивости и надежности используются наклонные подпорки.
Толщина термической конструкции (шаг между стойками, высота конструкции)
При выборе досок, необходимо учитывать сразу несколько факторов:
- Расстояние между вертикальными стойками при заданной длине горизонтальных досок.
- Непосредственная высота.
При выборе типа и толщины всех досок, учитывайте, что после завершения строительства фундамента конструкцию можно демонтировать.
Экономьте время: отборные статьи каждую неделю по почте
Армирование плит перекрытия
Плиты перекрытия, изготавливаемые на заводах ЖБИ, имеют типовые размеры и определённую расчётом несущую способность. Армирование таких плит производится арматурными сетками и закладными деталями согласно проекту, разработанному специализированными организациями. Параметры плит указываются продавцом и подбираются исходя из требуемых показателей для отдельно взятого здания.
Самостоятельное изготовление монолитной железобетонной плиты не представляется возможным в виду сложности проведения расчётов самой конструкции и опалубки, потребности использования в процессе изготовления тяжёлых строительных механизмов и приспособлений. Небольшая ошибка в расчётах может привести к авариям или разрушению здания, что чревато созданию опасности жизни и здоровью человека. Поэтому за производством подобного вида работ необходимо в обязательном порядке обратиться к специалистам.
Калькулятор расчета ленточного фундамента
Инструкция для калькулятора по расчету материалов ленточного фундамента
Онлайн калькулятор поможет рассчитать количество бетона, арматуры, досок опалубки для устройства ленточного фундамента. В итоге наша программа, произведет комплексный расчёт стоимости материалов.
Указываем все требуемые размеры в мм
C — Расстояние между осями перемычки.
S — Шаг между арматурными соединениями.
Нужное количество цемента для 1 м³ бетонного раствора будет различным, в каждом конкретном случае.
Эти параметры будут зависеть от пропорции и фракций наполнителей, марки используемого цемента (которые указаны на мешках) и марки желаемого бетона.
Планирование фундамента дома – важный и ответственный процесс, который требует точного подсчета материалов и для его постройки. Как правило, общая цена монолитной конструкции для здания может составлять третью часть от общей цены дома.
Наш сервис позволяет значительно упростить расчет и спланировать монолитную основу для будущей постройки. Вы сможете выполнить расчет количества бетонного раствора, досок для опалубки, арматуры, которые потребуются для заливки ленточного монолита.
- Площадь основы для будущего дома (это пригодиться для расчета количества гидроизоляции и теплоизоляции);
- Количество плит перекрытия и бетонного раствора для фундамента;
- Количество арматуры, в зависимости от ее диаметра, длины и веса, которые участвуют в расчете;
- Общую площадь сооружения и боковых поверхностей (для подсчета гидроизоляции монолита);
- Количество стройматериалов в штуках и площадь опалубки и кубометрах;
- Расчет примерной цены стройматериалов (для каждого отдельного проекта);
- Чертеж будущего фундамента.
Данный сервис станет полезным для тех, кто проектирует и заливает монолитную основу для дома.
Согласно справочной рекомендации производителей цемента будут рассчитаны пропорции щебенки, песка и цемента для получения 1 м³ бетонного раствора.
Стоимость этих материалов указывается дополнительно, в зависимости от региона страны и сезона.
Стоит учесть, что состав готового бетона зависит напрямую от марки цемента, в каких условиях он хранился и его «свежести», размеров фракций щебенки и гравия. При увеличенной влажности мешки с цементом превращаются в монолит и теряют свои свойства.
Цену щебня и песка нужно указывать за 1 тонну в калькуляторе. В то время, как поставщик называет цену материалов за 1м³.
От места происхождения песка будет напрямую зависеть его удельный вес. 1 м³ песка речного весит в среднем 1500 кг, который тяжелее карьерного.
С щебнем или гравием немного сложнее, так как 1 м³ может сильно отличаться в зависимости от размера фракций от 1200 до 2500 кг.
Эти параметры Вы сможете уточнить у поставщиков сыпучих материалов, как и их стоимость.
Онлайн-калькулятор поможет узнать примерную цену на материалы для будущей основы для дома. Нужно также учесть саморезы и гвозди, арматуру, доставку стройматериалов, растраты на работы строительные и земляные.
Процесс заливки фундамента
Необходимо спланировать участок перед началом заливочных работ, выкопать котлован или траншеи и установить опалубку. Для работы лучшего все приобрести заводский бетон, так как это позволит за один заход равномерно залить всю площадь Вашей конструкции. В том случае если, Вы намерены вручную сделать ленточный фундамент своими руками, то следует учесть, что лучшего все за один день выполнить заливку монолитной основы. Так как в противном случае, будут образовываться «холодные швы», которые станут причиной разрушения монолита. Если все же Вы заказали заводской бетоновоз, то убедитесь, что для него обеспечен доступ для заливки бетона из любого угла.
- Заливаем бетонный раствор слоями по 20 см;
- Трамбуем трамбовками деревянными каждый слой, убирая все пустоты в монолите;
- Каждую стенку опалубки простукиваем молотком;
- Заливка производится по уровню закрепленной метки;
- После этого мастерком нужно спланировать аккуратно поверхность бетона, при этом для проверки арматурой протыкаем монолит в разных местах, чтобы дать выйти оставшемуся воздуху. Можно простукивать опалубки при помощи деревянного молотка снаружи.
Теперь остается дать ленточному фундаменту выстояться в течение 30 дней, предварительно накрыв его поверхность непромокаемым материалом и ежедневно смачивая ее водой. Когда бетон затвердел можно снимать доски и переходить к дальнейшим работам.
Расчет опалубки для ленточного фундамента
Главной задачей опалубки является удержание жидкой бетонной массы нужной формы до полного застывания монолита. Расчёт опалубки является неотъемлемой частью экономического анализа затрат на строительство объекта. Насколько будут точны ограждающие конструкции, зависит их надёжность. В то же время правильно выбранные размеры опалубочных элементов предотвратят возникновение аварийных ситуаций. Каждого застройщика интересует, как рассчитать опалубки перекрытия, стен, вертикальных опор и ленточного фундамента. Существует много различных конструкций для заливки бетона.
Калькулятор расчета количества досок для опалубки ленточного фундамента: рассчитываем все точно
Время чтения: 3 минуты Нет времени?
Любое строительство требует внимательности при калькуляции и точных цифр как материала, так и финансовой стороны. При возведении ленточного фундамента практически всегда возникает вопрос, сколько нужно досок для сооружения опалубки. Чтобы быстро произвести необходимые расчеты, предлагаем воспользоваться специальным инструментом, который сэкономит время и бюджет, точно подсчитав количество необходимого материала. Главное достоинство предлагаемого калькулятора — это комплексная подготовка по заданным параметрам.
Правильная калькуляция поможет сделать качественную конструкцию
