Калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента

Правила и параметры расчёта

Подсчёт арматурных стержней состоит из двух частей: расчет продольной и расчет вертикальной и поперечной арматуры.

Продольные отрезки

Для формирования двухпоясного армирования устанавливают 4 продольных стержня периодического профиля по всему периметру фундамента. При длине ленты 24 м арматуры потребуется 24 х 4 = 96 м, с припусками это составит 100 м.

Вертикальные и поперечные прутки

Связанные между собой отрезки образуют раму, в углах которой проходят продольные стержни. Их подсчёт зависит от ширины и высоты ленты. При высоте 100 см и ширине 40 см ленты потребуются поперечные отрезки длиной 30 см и вертикальные связи высотой 92 см (вычитаем нижний зазор 50 мм и верхний защитный слой бетона 30 мм из 1000 мм).

Для периметра длиной 24 м и чередования рамок с промежутком 300 мм нетрудно подсчитать, что для вертикальных прутков понадобится гладких стержни ø 8 мм общей длиной (24000/300) х 2 х 0,92 м = 147,2 м. Потребность в поперечной арматуре составит(24000/300) х 2 х 0,3 = 48 м.

Итог

Исходя из предыдущего, можно суммировать потребность в арматуре для фундамента длиной 24 м:

• вертикальные прутки ø 8 мм – 150 м;
• поперечные стержни ø 6 мм – 50 м;
• продольная периодическая арматура ø 12 мм – 100 м.

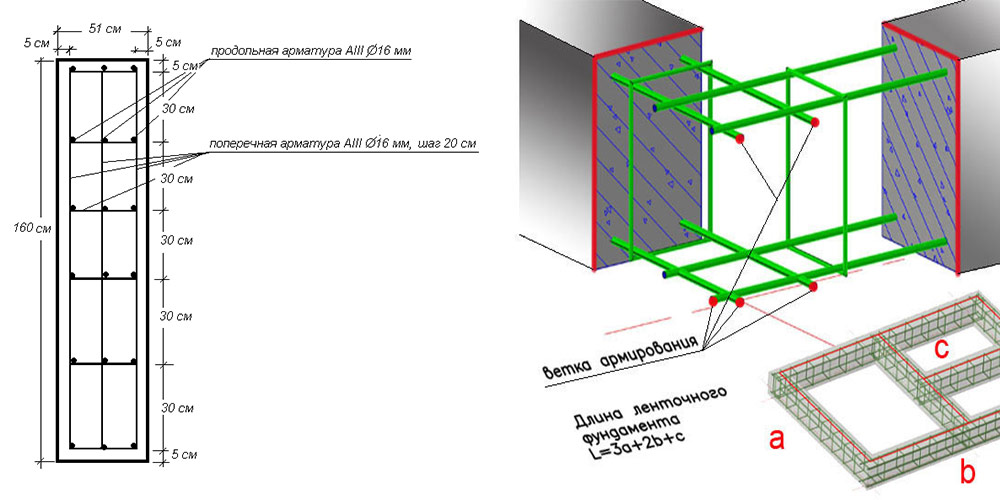

Расчет арматуры ленточного фундамента с примером

Вводные данные:

• длина ленточного фундамента – 20 м;
• ширина – 40 см;
• высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

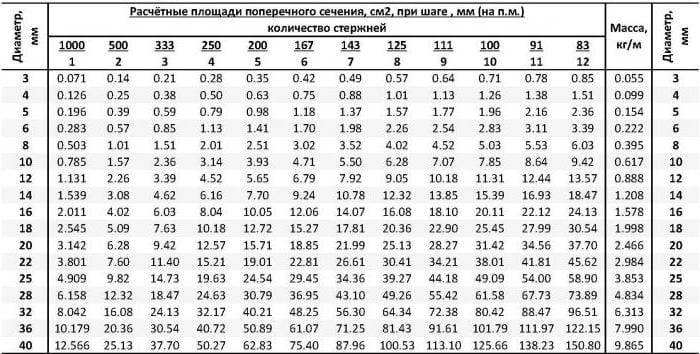

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

• «π» — это Архимедово число, равное 3,14,
• D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

• у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
• у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

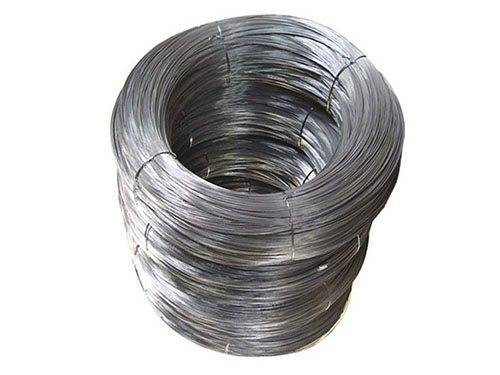

Технологии изготовления вязальной проволоки

Для получения вязальной проволоки используется заготовка — катанка. Ее протягивают под высоким давлением через специальные формовочные гильзы, в ходе этого процесса во много раз увеличивается длина прутка. Вязальная проволока изготавливается из низколегированной стали и обязательно проходит вторичную обработку температурой с последующим медленным остыванием. Различают:

• темный отжиг, который проходит в обычной атмосфере, готовая проволока покрывается окалиной при остывании и приобретает темный цвет;
• светлый отжиг, проходящий в специальных печах. После остывания поверхность готового продукта светлая и чистая, однако цена конечного продукта ощутимо выше из-за более высокой себестоимости производства.

Вязальная проволока, не прошедшая термическую обработку, не обладает достаточной пластичностью. Поэтому ее применение не только связано с необходимостью прилагать большие усилия для деформации прутка, но и сопровождается частыми отломами и повреждениями.

Вязальная проволока как вспомогательный инструмент

Вязальная проволока может быть и удобным инструментом. Например, она применяется всеми, кто занят прокладкой кабелей и других электрических коммуникаций. Вязальная проволока помогает быстро протянуть кабель по гофротрубе или же провести трассу в уже заполненных коробах или других труднодоступных местах. Неоценима ее роль и при прокладке воздушных трасс, когда металлический пруток обеспечивает механическую прочность и предотвращает провисание.

Кроме важной роли при производстве сеток, гибких покрытий, армирующих натяжных сеток, вязальная проволока широко используется для производства гвоздей. Отрубленные по нужной длине, после формирования шляпки, они обязательно проходят закаливание

Полуавтоматы для производства такой продукции пользуются неизменным спросом, так как потребность рынка в гвоздях самого разного сортамента очень велика.

Плюсы и минусы соединения методом вязки

1. Процесс вязки является менее затратным, чем сварка арматуры.
2. Не требует квалифицированного сварщика, аппаратуры, значительного расхода электроэнергии, особенно, когда на участке её ещё нет.
3. На подготовку опытного вязальщика арматуры требуется всего один день.
4. Технология вязки оставляет каркасу некоторую свободу подвижек при заливке бетона и обработке его вибраторами. При этом арматурные стержни занимают такие положения, при которых значительные механические напряжения, грозящие порывами, отсутствуют.

1. Некачественная обвязка, за выполнением которой не проследил технический руководитель работ, может дать слишком большую свободу стержням. При этом геометрические параметры каркаса могут при заливке искажаться вплоть до выхода арматуры на поверхность, что недопустимо.

На странице есть 2 калькулятора — один менее точный, но легко и быстро получите результат, другой (ниже) более точный, но для расчёта требуются дополнительные сведения.

Используйте эти калькуляторы вязальной проволоки для примерного расчёта необходимого её количества, в зависимости от связываемого количества арматуры.

При постройке фундамента, стен, перекрытий и прочих бетонных работ в сегодня применяется арматура, и для соединения арматурных стержней в местах их пересечения требуется фиксация, самым часто используемым методом соединения арматуры является вязка арматуры вязальной проволокой.

Вес проволоки зависит от её толщины. Для вязки арматуры в частном домостроении применяют проволоку 1,2-2мм, более толстую применять редко имеет смысл, т.к. держит узел она хорошо, а более толстая стоит дороже, и скручивать её гораздо сложнее.

Данный калькулятор позволяет быстро примерно оценить сколько необходимо купить проволоки в килограммах, ведь именно в кг. указана проволока у продавцов и отмерять метрами вероятнее всего ни кто не будет. Расчёт производится на основе нормы расхода в процентах от расхода арматуры проволоки диаметром 1,2мм как самую часто используемую.

Чтобы посчитать, сколько нужно вязальной проволоки более точно, нужно учесть все пересечения прутков, это не слишком сложно, особенно если армировка конструкции выполняется сетками с определённой ячейкой. В каждой точке, где пересекаются два горизонтальных прутка и один вертикальный есть два соединения вязальной проволоки в каждом ряду, т.е. пересечения в одном ряду не забудьте умножить на 2. Вязать сетку допускается в шахматном порядке т.е. через один стык, но два крайних ряда каждой стороны должны вязаться каждое пересечение.

Посчитав и указав количество пересечений в окошко калькулятора ниже — получите примерное количество проволоки в кг., необходимое для выполнения армирования. Расчёт производится с учётом толщины вязальной проволоки, которую нужно выбрать из списка. Значение тем точнее, чем точнее вы сосчитаете количество пересечений, будьте внимательны.

Алгоритм работы калькулятора

Если выбран данный пункт меню, калькулятор рассчитает минимальное содержание рабочей продольной арматуры для конструкции фундамента согласно СП 52-101-2003. Минимальный процент армирования для железобетонных изделий лежит в диапазоне 0.1-0.25% от площади сечения бетона, равной произведению ширины ленты на рабочую высоту ленты.

СП 52-101-2003 Пункт 8.3.4 (аналог Пособие к СП 52-101-2003 Пункт 5.11, Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.8)

Пособие к СП 52-101-2003 Пункт 5.11

В нашем случае минимальный процент армирования составит 0.1% для растянутой зоны. В связи с тем, что в ленточном фундаменте растянутой зоной может быть как верх ленты, так и низ, процент армирования составит 0.1% для верхнего пояса и 0.1% для нижнего пояса ленты.

Пособие к СП 52-101-2003 Пункт 5.17

Руководство по конструированию бетонных и ж/б изделий из тяжелого бетона пункт 3.11

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94

Чтобы самостоятельно возвести ленточный фундамент, вначале обязательно нужно провести точное планирование. Необходимость тщательных расчетов объясняется тем, что фундамент является одним из важнейших конструктивных элементом любого здания или дома. Допущенные в начале строительства ошибки могут спровоцировать негативные последствия в ходе эксплуатации дома.

Предлагаем ознакомиться Шейный остеохондроз можно ли в баню

По окончанию заливки бетона, его следует закрыть пленкой для предотвращения высушивания и оставить набирать прочность минимум на 2 недели.

Как выбрать вязальный материал

Одним из решающих факторов при выборе проволоки для соединения арматуры является её сечение:

Допустимые отклонения диаметра проволоки по ГОСТу

• изделие толщиной 0,3–0,8 мм не годится для связывания армированных прутьев;
• диаметр проволоки, находящийся в диапазоне 1,0–1,2 мм является наиболее распространенным при индивидуальном строительстве;
• металлопрокат сечением от 1,8 до 2,0 мм предназначен для выполнения мощных арматурных каркасов.

Наилучшим выбором является металлоизделие, изготовленное из оцинкованной стали. Такой материал позволяет выполнить качественную работу с минимальными затратами времени. Это изделие способствует предотвращению образования коррозии внутри железобетонного сооружения.

Примеры расчета расхода арматуры

Как уже было сказано выше, количество стержней требуемых для армирования зависит от типа конструкции, ниже приведены примеры как проводить расчёты для них.

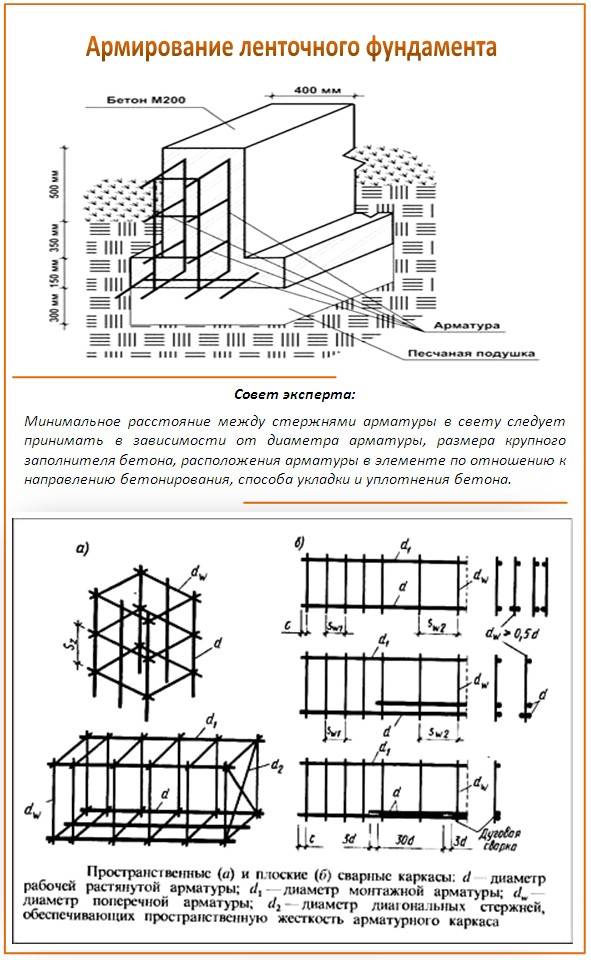

Ленточный фундамент

Рассчитаем количество арматуры на 1 м3 бетона, необходимое для армирования ленточного фундамента – высота 1,2 м, ширина 0,4 м. Для продольного армирования используем стальные стержни диаметром 12 мм – 14 шт., для поперечного хомуты из прутов 8 мм – шаг 30 см, а также соединительные стержни с  шагом 60 см.

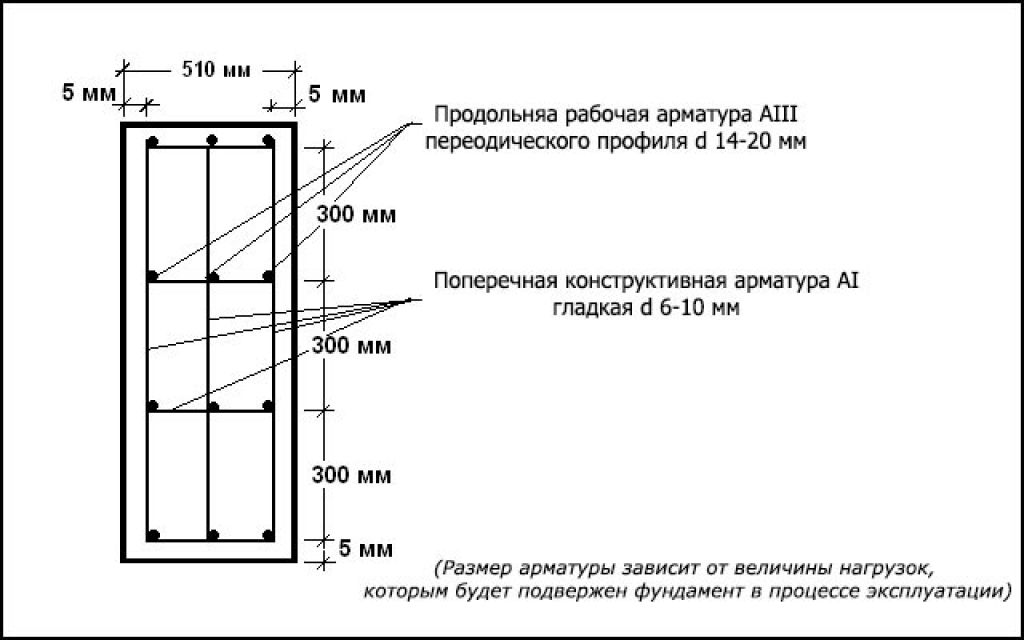

Пример схемы усиления ленточного фундамента.

Порядок выполнения расчета расхода по схеме приведенной выше:

1. Считаем площадь сечения бетона: 120*40=4800 см2.
2. Площадь сечения продольной арматуры: 14*1,131=15,834 см2.
3. Находим процент содержания продольных стержней в бетоне: 15,834/4800*100=0,329875%, округляем 0,33 %.
4. С помощью таблицы расхода переводим проценты в кг, для этого: 0,33/0,1*7,85=25,905 кг.
5. Для изготовления одного хомута необходимо 3 м прута толщиной 8 мм (вес 1 метра 0,395 кг), всего на 1 м3 фундамента уйдет 7 хомутов, а это: 7*0,395= 2,765 кг.
6. Также понадобятся 4 соединительных стержня длиной 50 см, и диаметром 8мм, всего: 4*0,5*0,395=0,79 кг.
7. Получаем на 1 м3 бетона ленточного фундамента при таком армировании, всего уйдет: 25,905+2,765+0,79=29,46 кг арматуры.

Так, рассчитав требуемый объем бетона и количество стержней на 1 м3, можно узнать, сколько тонн стали необходимо для армирования всего фундамента. Но также следует учесть количество и размер нахлестов арматуры, и подсчитать количество дополнительных элементов по усилению углов и других элементов.

Монолитная плита перекрытия

Рассчитаем на примере армирования плиты перекрытия толщиной 20 см, так как это самый распространённый размер. Шаг армирующей сетки 200 на 200 мм диаметр стержня 10 мм, усиления 14 мм – шаг 200 мм.

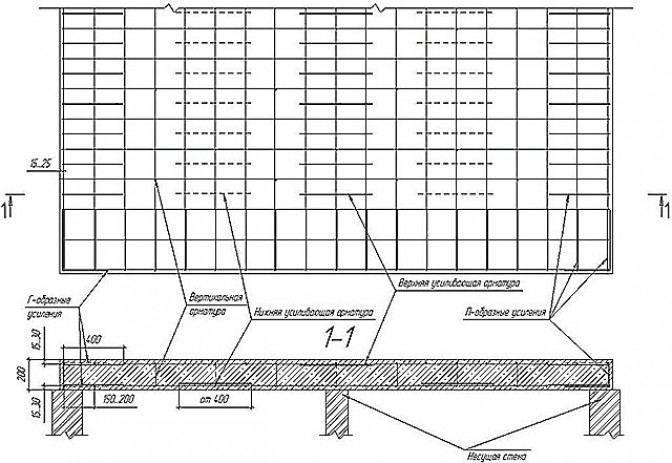

Схематический пример армирования перекрытия.

Порядок расчета расхода на 1 м3 перекрытия по схеме:

1. На 1 м2 плиты уходит 20 м арматуры для вязки верхнего и нижнего слоя сетки.
2. 1 м3 бетона занимает площадь 5 м2, следовательно: 5*20=100 метров – расход стержня для вязки сетки.
3. Вес метра арматуры 10 мм – 0,617 кг. Получаем, 100*0,617=61,7 кг, расход продольных стержней для устройства сетки.
4. На дополнительные усиления, понадобится около 50 метров стержня диаметром 14 мм, всего: 50*1,21=60,5 кг.
5. Дополнительные элементы плиты (пространственные каркасы, «П» образные элементы), необходимо около 20 м стальных прутов 10 мм, всего: 20*0,617=12,34 кг.
6. Всего расход: 61,7+60,5+12,34= 134,54 кг арматуры на 1 м3 бетона монолитной плиты перекрытия.

Таким образом, можно произвести расчеты для перекрытий различных конструкций. Но при этом следует ещё учесть  расход на стыки, усиления в зоне продавливания, и другие дополнительные элементы, в зависимости от формы и особенностей строения.

Железобетонная колонна

Рассчитаем расход для армирования колонны 300 на 300 мм. Продольная арматура класса А500С диаметром 16 мм – 4 шт, поперечная А240 – 8 мм. Порядок расчета:

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Вязка арматуры при помощи реверсивного крючка, пластиковыми стяжками и шуруповёртом

Часть пользователей нашего портала предпочитают вязать арматуру с помощью реверсивного крючка.

Это приспособление в виде длинной рукоятки с крючком на конце, которое надо дёргать на себя.

Мнения об эффективности такого крючка расходятся. Кто-то считает реверсивный (полуавтоматический) крючок эффективным инструментом. Кто-то относится к нему, как к ненужной игрушке, предпочитая вязать арматуру обычным крючком.

На мой взгляд, работать с реверсивным крючком очень просто. Дёрнул на себя, проволока и закрутилась. Справится и ребёнок, и женщина.

Я вяжу арматуру только полуавтоматом. Быстро, качественно и удобно. Обычный крючок меня и не заинтересовал.

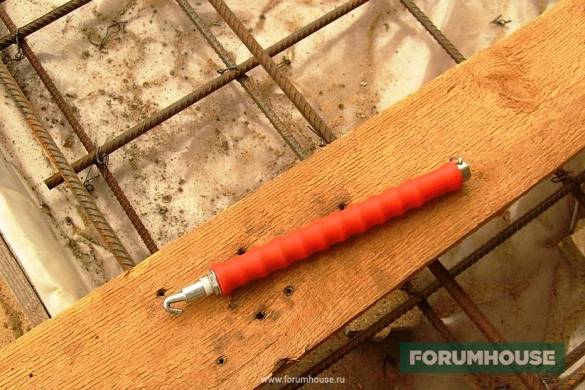

Вот фото рабочего процесса вязки таким крючком.

А я купил и обычный крючок, и реверсивный. Попробовал оба, и полуавтомат мне совсем не понравился. Всё вязал обычным.

Мнения разделились. По словам alex_k11, если и выбирать реверсивный крючок, то покупать только правильный — с двухзаходовой проточкой рабочего механизма. На рынке представлены более дешёвые и менее качественные полуавтоматические крючки с однозаходовой винтовой насечкой. Такие крючки дёргает при закручивании, и они рвут проволоку.

Для наглядности прилагаем фото «правильного» и «неправильного» реверсивного крючка.

Также реверсивные крючки могут не пережить большого объёма работ. При стачивании рабочей части винтовой насечки крючок начинает дергать. Результат — проволоку рвёт.

Кроме этого, пользователи портала экспериментировали с использованием шуруповёрта в качестве приспособления для связывания арматуры.

Мнения по поводу эффективности такого «автомата» тоже разделились.

По мнению пользователя FORUMHOUSE andre777, от «шурика» толка нет. Надо ловить момент затяжки вращения. Чуть увеличил момент — порвал проволоку. Уменьшил — недотянул. Причём, коррективы приходится вносить постоянно, т.к. жесткость проволоки от партии к партии может меняться.

Постоянно носить шуруповёрт в руках — быстро устаёшь, особенно при больших объёмах и при работе в неудобных местах.

Лучше простого крючка ещё ничего не придумали.

Ещё один вариант, ускоряющий и упрощающий монтаж — связывание арматуры пластиковыми стяжками.

Я вязал пластиковыми хомутами небольшой ленточный фундамент. Работа шла очень быстро.

По словам ещё одного пользователя FORUMHOUSE Plastilin, он до стяжек перепробовал всё — самодельный крючок из гвоздя, клещи, шуруповёрт. Всё не то, а объём работ предстоял огромный. Подумав, он решил использовать стяжки, и дело пошло.

Скорость увеличилась раз в 5. Вязал стяжками всё — армопояса, перемычки и т.д. Концы хомутов, где отрезал, а где – нет.

Совет пользователя — использовать надо только качественные стяжки. У стяжек с истёкшим сроком годности отрывает головки, или они рвутся. Чтобы не купить некондицию, можно приобрести на пробу 1 пачку и пустить её в дело. Если стяжки не рвутся, то закупить большую партию.

При выборе стяжек/хомутов руководствуемся следующими техническими характеристиками:

• Стяжки надо брать от 4.7 мм до 5.5 мм. Меньшего размера – очень слабые.
• Для связывания 1-2 прутков арматуры достаточно стяжки длиной 16 см.
• Для связывания 2-3 прутков берём стяжку длиной 20 см.

Чтобы не ошибиться, действуем экспериментальным путём. Покупаем 2-3 пачки стяжек разного размера и вяжем ими арматуру.

Я думаю, что если не предполагается масштабное строительство, то стяжки — оптимальный выбор. Я сделал на стяжках фундамент ТИСЭ, а у родственника даже при заливке из бетононасоса вся арматура осталась на месте. Мы для чистоты эксперимента даже вставали на каркас, всё выдержало.

Важно: пластиковые стяжки при низких температурах становятся хрупкими. Если при заливке бетона предполагаются мощные ударные нагрузки (например, заливка фундамента с большой высоты (стены цокольного этажа), большие объёмы и т.д.), то хомуты, из-за меньшей прочности, чем у вязальной проволоки, может разорвать. Поэтому сначала думаем, а потом делаем

Поэтому сначала думаем, а потом делаем.

Большие фундаменты, сложные и ответственные конструкции со множеством узлов надо вязать проволокой. Это надёжнее и дешевле, т.к. в пересчёте на количество узлов вязальная проволока стоит дешевле, чем сотни и тысячи стяжек.

Также помним, что задача стяжек и вязальной проволоки — обеспечение заданной геометрии арматурного каркаса при заливке бетона. В дальнейшем (после застывания раствора) стяжки и проволочные узлы в работе конструкции не участвуют.

Особенности стальной проволоки для армирования

Стальное длинномерное изделие периодической формы имеет специальные засечки на стержне, что способствует улучшенному сцеплению с цементным раствором и бетонными смесями.

Армирующие сетки с квадратными ячейками и каркасы, изготовленные из проволоки ВР-1, применяются для придания бетонным конструкциям повышенной прочности и надежности, поэтому ЖБК обладают:

• высокой устойчивостью к большим нагрузкам;
• жесткостью;
• хорошими показателями износостойкости;
• долговечностью.

Поставляется длинномерное изделие в бухтах разного объема массой от 500 до 1500 кг, небольшими мотками весом 20-100 кг или прутками – отрезками длиной по 3 метра.

Глубина размещения

Как плавило, плиточная основа будущего дома закладывает на небольшой глубине. Если строительство не предполагает создания подвала или подземного этажа, плиту нужно заливать вровень с поверхностью земли.

При создании подвала или подземного этажа, глубина размещения плиты определяется размерами этого помещения и его высотой.

Глубина котлована определяется самостоятельно и выполняется достаточно просто. Для этого потребуется самостоятельно подсчитать количество слоев:

1. Слой геотекстиля, размещаемый первым ярусом при проведении строительства на илистых грунтах, в ином случае такой слой не требуется.
2. Песчаная подушка.
3. Слой бетонного основания, формирующий ровную поверхность для укладки геотектиля, может не укладываться в случае, когда выполняется строительство небольших по площади жилых домов.
4. Слой гидроизоляции в два слоя, поперек и вдоль.

Все расчеты лучше всего произвести перед началом проведения строительства. Это упростит успешное выполнение всех этапов дальнейших работ.

.. | Проволока вязальная ГОСТ 3282 74. Сколько проволоки нужно для обвязки арматуры.

Проволока вязальная ГОСТ 3282 74. Сколько проволоки нужно для обвязки арматуры.

При производстве стальной низкоуглеродистой проволоки общего назначения по ГОСТ 3282 после нагрева, а затем охлаждения получается проволока с окалиной — тёмная проволока, и без окалины — отожжённая, светлая. Наша компания реализует отожжённую проволоку — термообработанную, закалённую, её также называют вязальной проволокой. Она более гибкая и прочная, при изгибании реже ломается, чем необработанная. Узел из отожжённой проволоки плотно фиксирует арматуру в заданных положениях.

Вязальная проволока стальная используется не только для увязки арматуры, но и в производстве сетки, гвоздей, в декоративных целях, при плетении тросов, для удерживания элементов конструкций при сварных работах.

По сравнению с арматурными каркасами, соединёнными сваркой, связанные вязальной проволокой фундаменты наиболее прочны. Соединённый вязальной проволокой арматурный металлический каркас обладает гибкостью и эластичностью, и в случае вспучивания грунта, промерзания почвы не происходит деформация фундамента.

Вязальная проволока оцинкованная предотвращает коррозию металла фундамента, такой фундамент более долговечен.

Расход вязальной проволоки для арматуры, вес одного метра

Проволока ГОСТ 3282 выпускается в бухтах, обычно до 100кг. Чтобы определить, сколько метров проволоки в бухте, нужно сначала рассчитать удельный вес (массу одного метра проволоки), либо воспользоваться табличными данными теоретического веса по ГОСТу (найдёте на нашем сайте). Для расчёта веса 1 метра самим, нужно взвесить небольшой отрезок проволоки и разделить его на длину этого куска в метрах.

Вес погонного метра проволоки считаем так:

М= qSh,

где М — вес1 метра проволоки,

q — плотность, или удельная масса металла (у стали равна 7850 кг/м^3)

S – площадь сечения проволоки в кв. м,

h – длина проволоки в метрах.

S= 3,14d*d/4, где d – номинальный диаметр в метрах.

Например, нужно рассчитать необходимый метраж (L) проволоки мм 1,2 (0,0012м), вес бухты которой 70 кг.

S= 3,14* 0,0012*0.0012/4 = 0,00000113 м^2,

М = 7850* 0,00000113*1= 0,0089 кг,

L= 70 / 0,0089 = 7865 м.

Несмотря на то, что фактический вес метра проволоки вязальной оцинкованной меньше, чем вычисляемый (из-за разной плотности цинка и стали) для расчёта оцинкованной проволоки пользуются теми же формулами, что и для неоцинкованной.

Расчёт вязальной проволоки в работе

Сначала рассчитывают количество необходимой арматуры и количество узлов, которое получится при увязывании. Затем производят расчёт вязальной проволоки. Относительно обвязки арматуры не существует норм и требований по ГОСТу, рекомендации по расчёту количества необходимой проволоки 3282 ГОСТ основаны на личном опыте специалистов. Одни утверждают, что средний расход вязальной проволоки — 10 — 15 кг на тонну арматуры, а другие — что 15 — 20 кг, в зависимости от размеров ячеек арматурного каркаса. Так же у профессиональных строителей существуют разные подсчёты количества проволоки — 10 — 15 см и 30 — 50 см на каждый узел. Это довольно относительные показатели, в первую очередь при расчёте необходимой проволоки нужно учитывать диаметр арматуры и самой проволоки.

Общие правила при работе и закупке вязальной проволоки:

1. закупать нужно проволоки с запасом — в два раза больше, чем рассчитывалось, т.к. при увязке она рвётся, лопается;
2. нужно учитывать, что в точках, где пересекаются по два горизонтальных прутка арматуры с одним вертикальным — будет по два узла;
3. узлы вяжут в шахматном порядке — через стык,
4. учитывается нахлёст соединений, он может быть от 20 см до 80см,
5. для увязывания проволокой 1,2 — 1,5 мм на каждый узел проволоки потребуется больше, чем для более толстой проволоки, но с толстой проволокой работать гораздо тяжелее,
6. для увязки арматуры диаметр 8 — 12 мм удобнее всего использовать проволоку вязальную 1,2 мм. Для больших диаметров арматуры обычно используют более толстую проволоку. От диаметра проволоки зависит качество соединений арматурного каркаса.

Так же вычисляют длину охвата поверхности прутков (F):

F=2*3,14*D/2, где D – диаметр арматуры в мм.

Например, для витка проволоки вокруг прутка арматуры 12мм, необходима вязальная проволока, длиной:

2*3,14*12/2= 38мм= примерно 4см.

Есть ещё один достаточно лёгкий способ подсчитать количество проволоки для вязки арматуры: пользуются таким понятием, как размер одного вязального проволочного элемента, равный 0,3 — 0, 5м. Таким образом, чтобы узнать, сколько понадобится проволоки, количество узлов вязки умножают на 0,5м.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.
