Как правильно рассчитать шаг
Расчет шага производится в зависимости от схемы размещения свай и от конфигурации постройки.
Если известно общее количество, опоры расставляются по выбранной схеме — сначала по углам, затем заполняются наиболее нагруженные линии, расположенные под несущими стенами, после чего расставляют оставшиеся сваи по площади комнат для поддержки лаг перекрытий.
Задаче проектировщика является обеспечение максимальной жесткости ростверка, установка опор в точках максимальных нагрузок и равномерное распределение веса дома между остальными стволами.
Для построек обычного типа распределение свай проблемы не вызывает, намного сложнее расстановка опор на сооружениях сложной конфигурации с неравномерным распределением массы элементов.
В таких ситуациях сначала размещают кусты свай под наиболее нагруженными точками, после чего размещают остальные опоры.
ВАЖНО! В любом случае, необходимо соблюдать минимальные расстояния между соседними опорами, чтобы не снизить удельное сопротивление грунта. В противном случае несущая способность фундамента в данных точках окажется значительно ниже расчетной, что приведет к деформациям или разрушению ростверка и стен постройки
Объем бетона
Определение количества кубометров раствора для заливки фундамента — важная составляющая технологического процесса строительства. Расчет ростверка фундамента дома «на глазок» приведет к нежелательным результатам и дальнейшим негативным последствиям.
Если бетона будет недостаточно, залитый в несколько приемов фундамент потеряет однородность. Физические и химические свойства различных замесов отличаются. Неизрасходованные излишки смеси также нежелательны, так как весь объем оплачен.
Расчет бетона для ростверка с помощью нашего калькулятора прост и удобен, программа выдаст готовый необходимый объем бетона.
Факторы, влияющие на длину опор
От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:
- Плотность почвы.
- Перепад высоты между разными точками участка.
Плотность грунта
Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.
Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.
Перед вами таблица плотности и несущей способности различных почв.
| Вид грунта | Плотный грунт | Грунт средней плотности |
|---|---|---|
| Песок (крупная фракция) | 6 | 5 |
| Песок (средняя фракция) | 5 | 4 |
| Супесь (в сухом виде) | 3 | 2.5 |
| Супесь пластичная (влажная) | 2.5 | 2 |
| Песок (мелкая фракция) | 4 | 3 |
| Песок влажный (мелкая фракция) | 3 | 2 |
| Глина | 6 | 2.5 |
| Глина влажная | 4 | 1 |
| Суглинок | 3 | 2 |
| Суглинок влажный | 3 | 1 |
Общие сведения по результатам расчетов
1. Общая длина ростверка — Периметр фундамента, с учетом длины внутренних перегородок.
2. Площадь подошвы ростверка — Соответствует размерам необходимой гидроизоляции.
3. Площадь внешней боковой поверхности ростверка — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
4. Общий Объем бетона для ростверка и столбов — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
5. Вес бетона — Указан примерный вес бетона по средней плотности.
6. Нагрузка на почву от фундамента в местах основания столбов — Нагрузка на почву от веса фундамента в местах основания столбов/свай.
7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
8. Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
10. Минимальное кол-во вертикальных стержней арматуры для столбов — Количество вертикальных стержней арматуры на каждый столб/сваю.
11. Минимальный диаметр арматуры столбов — Минимальный диаметр вертикальных стержней для столбов/свай.
12. Шаг поперечных стержней арматуры (хомутов) для ростверка — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
13. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
14. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
15. Общий вес арматуры — Вес арматурного каркаса.
16. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
17. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.
Сбор нагрузок
Перед расчетом буронабивного фундамента также необходимо выполнить сбор нагрузок от всех вышележащих конструкций. Потребуется два отдельных вычисления:
- нагрузка на сваю (с учетом ростверка);
- нагрузка на ростверк.
Это необходимо потому, что отдельно будет выполнен расчет ростверка свайного фундамента и характеристик свай.
При сборе нагрузок необходимо уесть все элементы здания, а также временные нагрузки, к которым относится масса снегового покрова на крыше, а также полезная нагрузка на перекрытие от людей, мебели и оборудования.
Для расчета свайно-ростверкового фундамента составляется таблица, в которую вносится информация о массе конструкций. Чтобы рассчитать эту таблицу, можно пользоваться следующей информацией:
| Конструкция | Нагрузка |
|---|---|
| Каркасная стена с утеплителем, толщиной 15 см | 30-50 кг/кв.м. |
| Деревянная стена толщиной 20 см | 100 кг/кв.м. |
| Деревянная стена толщиной 30 см | 150 кг/кв.м. |
| Кирпичная стена толщиной 38 см | 684 кг/кв.м. |
| Кирпичная стена толщиной 51 см | 918 кг/кв.м. |
| Гипсокартонные перегородки 80 мм без утепления | 27,2 кг/кв.м. |
| Гипсокартонные перегородки 80 мм с утеплением | 33,4 кг/кв.м. |
| Междуэтажные перекрытия по деревянным балкам с укладкой утеплителя | 100-150 кг/кв.м. |
| Междуэтажные перекрытия из железобетона толщиной 22 см | 500 кг/кв.м. |
| Пирог кровли с использованием покрытия из | |
| листов металлической черепицы и металлических | 60 кг/кв.м. |
| керамочерепицы | 120 кг/кв.м. |
| битумной черепицы | 70 кг/кв.м. |
| Временные нагрузки | |
| От мебели, людей и оборудования | 150 кг/кв.м. |
| от снега | определяется по табл. 10.1 СП “Нагрузки и воздействия” в зависимости от климатического района |
Собственный вес фундаментов и ростверка определяется в зависимости от геометрических размеров. Сначала требуется вычислить объем конструкции. Плотность железобетона при этом принимается равной 2500 кг/куб.м. Чтобы получить массу элемента, нужно объем умножить на плотность.
Каждую составляющую нагрузки нужно умножить на специальный коэффициент, который повышает надежность. Его подбирают в зависимости от материала и способа изготовления. Точное значение можно найти в таблице:
| Тип нагрузки | Коэффициент |
|---|---|
| Постоянная для: – дерева – металла – изоляции, засыпок, стяжек, железобетона – изготавливаемых на заводе – изготавливаемых на участке строительства | 1,1 1,05 1,1 1,2 1,3 |
| От мебели, людей и оборудования | 1,2 |
| От снега | 1,4 |
Онлайн Калькулятор расчета веса дома (постройки):
| Введите длину дома (в метрах) *a | |||
| Введите ширину дома (в метрах) *б | |||
| Выберите высоту потолков | |||
| Выберите кол-во этажей | |||
| Выберите кол-во внутренних несущих стен *в | |||
| Выберите кровлю *г | |||
| Выберите геоположение дома | |||
| Выберите материал дома *д | |||
| Выберите тип перекрытий *ж | |||
| Выберите тип винтовой сваи *з | |||
| S внешних стен, м2 = | Расчетный вес дома, кг = | ||
| S внутренних несущих стен,м2 = | Рекомендуемое кол-во свай, шт = | ||
| S перекрытий, м2 = | Корректировка кол-васвай, шт (+/-) = | ||
| S кровли (свесы ~500~800мм), м2 = | Итого свай, шт = | ||
| Нагрузка ветровая, снежного покрова, кг = | Несущая способность винтового фундамента (максимум), кг = | ||
| Вес внешних стен, кг = | Запас несущей способности, кг = | ||
| Вес внутренних стен, кг = | *Для расчета используются справочные данные с усредненнымизначениями удельного веса конструкций дома: стен, перекрытий, кровли изразличных материалов, а так же временные нагрузки от ветра и снежногопокрова, для выбранной климатической полосы России. Несущая способность глинистого илипесчаного грунта от минимального значения (2 кг/см2) | ||
| Вес перекрытий, кг = | |||
| Вес кровли, кг = | |||
| Вес винтового фундамента, кг = |
Так же предлагаем Вам воспользоваться онлайн – калькуляторами:
Калькулятор для расчета несущей способности и прогиба деревянных балок
Калькулятор для расчета теплопотерь помещения Калькулятор для расчета теплоотдачи печи
(*автор калькуляторов Владимир Романов)
Внимание! Все онлайн калькуляторы предназначены только для предварительного расчета и подбора необходимых материалов, использование их в целях проектирования недопустимо!
Технологии
• Горячее цинкование погружением (DIN EN ISO 1461, бывший DIN 50976)
Подлежащие цинкованию винтовые сваи после окончательной подготовки опускают в расплавленный цинк (прибл. 450°C). В результате химических реакций образуются различные прочно соединённые со стальной основой сплавы. Эти сплавы отделяются от слоя «чистого» цинка. В зависимости от скорости реакции, состава стали, продолжительности пребывания в ванне, процесса охлаждения и т. д. происходит «поднятие» образовавшегося сплава на поверхность.
Внешний вид поверхности варьируется от светлого глянцевого до тёмно-серого матового, и при этом толщина цинкового слоя и его стойкость к коррозии остаются неизменными. В дальнейшем небольшая коррозия может иметь место во влажной среде, прежде всего на свеже оцинкованных поверхностях, в виде отложений карбоната гидроксида цинка (так называемая «белая ржавчина»). Однако она не оказывает никакого негативного воздействия на антикоррозионное покрытие. Поверхности срезов следует обработать цинковой краской (G4 Каталога). Согласно DIN EN ISO 1461 средняя толщина покрытия составляет не менее: 45 мкм для материалов толщиной менее 1,5 мм 55 мкм для материалов толщиной от 1,5 мм до 3 мм 70 мкм для материалов толщиной от 3 до 6 мм.
Повреждение цинкового покрытия в процессе резки, сверления отверстий и т. п. не приводит в дальнейшем к коррозии, поскольку граничащий с местом повреждения цинк под воздействием кислорода воздуха и влаги растворяется и образует на непокрытых поверхностях среза коричневатый слой гидроксида цинка. Хаотичное перемещение ионов цинка защищает оголившиеся поверхности слоем шириной 2,0 мм.
• Сталь углеродистая ISO630
Настоящий стандарт распространяется на углеродистую сталь обыкновенного качества, предназначенную для изготовления проката горячекатаного: сортового, фасонного, толстолистового, тонколистового, широкополосного и холоднокатаного тонколистового, а также винтовых свай, слитков, блюмов, слябов, сутунки, заготовок катаной и непрерывнолитой, труб, поковок и штамповок, ленты, проволоки, метизов и др.
Fe360 А : Категория качества : А В С / Толщина проката, мм : До 16 Св. 16 .Массовая доля элементов (не более, %) : Углерода 0,20 0,18 0,20 0,17 0,17 / Фосфора : 0,060 0,050 0,050 0,045 0,040 / Серы : 0,050 0,050 0,050 0,045 0,040 / Азота : 0,009 0,009 0,009 / Степень раскисления : Е CF / Массовая доля Марганца не более 1,60 %, Кремния не более 0,55 %.
Кроме буронабивных мы изготавливаем буроинъекционные, буросекущие и бурокасательные сваи
- боковое сопротивление тугопластичного суглинка – 2,8 тонн на метр квадратный;
- тот же показатель для полутвердой глины – 4,8;
- толщина слоя суглинка – 2 метра;
- толщина слоя глины – 1 метр;
- сопротивление малопористой глины у основания – 90;
- для расчета берем сваю 3 метра длиной и 0,3 диаметром.
Подставляем цифры в вышеприведенные формулы, получаем:
- Q1 (несущая способность по основанию) = 0,7 * 90 * 3,14 * 0,32 /4 = 4,47 тонн;
- Q2 (по боковой поверхности) = (4,8 + 2,8 * 2) * 0,942 (периметр стержня) * 0,8 = 7,84;
- суммарное значение Q = 4,47 + 7,84 = 12,31.
Фотоотчет по установке свай специалистами ООО «ПСК Основания и Фундаменты»
Устройство буроинъекционных свай при строительстве свиноводческого комплекса
Фотоотчет установки шпунтового ограждения при строительстве жилого дома
Фотоотчет установки ограждения котлована при строительстве многоэтажного дома в г. Мытищи
Фотоотчет монтажа буросекущихся свай при устройстве бетонной форшахты в Москве
Фотоотчет устройства буронабивных свай при реконструкции транспортной развязки
Конструктивные особенности свайного фундамента
Винтовой фундамент состоит из двух конструктивных элементов — свайных опор и их обвязки (ростверка). Опоры передают нагрузку, исходящую от здания, на грунт, минуя поверхностные низкоплотные пласты земли и перенося вес дома на глубинную, уплотненную почву.
В зависимости от схемы размещения свай, выделяют два типа винтовых фундаментов:
- с последовательным расположением опор — сваи размещаются на равноудаленном расстоянии друг от друга по периметру внешних и внутренних стен дома;
- с расположением в виде свайного поля — опоры равномерно распределены по всей площади здания.
Исходя из схемы расположения свай выбирается способ их обвязки. Для последовательных свай применяются ленточные ростверки, тогда как сваное поле обвязывается сплошным, плитным ростверком.
Ростверк винтового фундамента выполняет три функции:
- равномерно распределяет между опорами вес дома;
- выступает в качестве опорной поверхности для цокольного перекрытия;
- увеличивает устойчивость свай в грунте.
Устойчивость опор достигается за счет того, что сваи соединяются между собой и начинают работать как единая конструкция, что дает повышенное сопротивление к опрокидывающим нагрузкам и защищает опору от крена, который может произойти с одиночной сваей.
В зависимости от материала, ростверк на сваях может быть монолитным (железобетон) из бруса либо швеллера. Для строительстве тяжелых домов предпочтительна железобетонная обвязка винтового фундамента, для легких домов — брусовая.
Типы используемых свай
Используемые в фундаментном строительстве винтовые сваи отличаются типом лопастей и диаметром:
- сваи ∅ 57 мм — применяются для возведения легких заборов и навесов;
- сваи ∅ 57 мм — пригодны для возведения легких вспомогательных помещений (сараев, беседок) и тяжелых заборов;
- сваи ∅ 89 мм — используются для каркасных домов, гаражей и одноэтажных построек из легких материалов;
- сваи ∅ 108 мм — имеют высокую несущую способность по материалу (до 6 тонн), позволяют строить дома высотой 1-2 этажа из бруса, сруба, пенобетона.
В малоэтажном строительстве применяются широколопастные сваи, соотношение диаметра ствола и лопастей в которых превышает 1,5.
Пример упрощенного расчета
Исходные данные для расчета фундамента под двухэтажный брусовой дом с размерами в плане 6 на 6 метров:
- грунты на участке — глина;
- диаметр используемых свай — 133 мм, диаметр лопасти — 350 мм;
- масса дома, полученная в результате сбора нагрузок от стен, перегородок, перекрытий, полезного и снегового нагружения — 59 тонн.
- периметр наружных стен — 24 м, внутренних несущих стен нет.
Сначала находится прочность грунта основания. Воспользовавшись приведенной ранее таблицей находим, что для имеющегося типа почвы она составляет 6,0 кг/см². Коэффициент надежности по нагрузке принимаем 1,75 (для обеспечения запаса по надежности). Остается вычислить площадь лепестковой подошвы:
S = (πD²)/4 = 3,14*352/4 = 961,6 см² (значение диаметра лопасти в расчет берется в сантиметрах).
Находим неоптимизированную несущую способность:
F = S*Rо = 961,6*6,0 = 5770 кг.
Вычисляем допустимую нагрузку:
N = F/γk = 5770/1,75 = 3279 кг ≈ 3,3 т.
Для дальнейшего расчета определяем минимальное количество свай, которые способны удержать данный дом:
59 т/3,3т = 17,87 шт, округляем до целых в большую сторону и принимаем в дальнейший расчет 18 шт.
Чтобы завершить вычисления для возведения фундаментов, нужно определить шаг между сваями. Для этого длину стен дома делят на количество опорных элементов:
24 м/18 шт = 1,33 м — максимальный шаг фундаментов.
Получилось довольно большое количество свай для такого небольшого дома, т.к. мы приняли что геологические изыскания не проводились, и пришлось принять γk = 1,75, если провести исследования хотя бы пробным вкручиванием (эталонным), тогда количество свай можно снизить до 12-13 штук, а это существенная экономия. В каждом случае нужно считать что обойдется дешевле — геологические изыскания или самостоятельный расчет и перестраховка по несущей способности.
Определение максимальной нагрузки на сваю — только часть вычислений для проектирования. Как показано выше, на этом расчет не заканчивается. Окончательными результатами вычислений должны стать следующие данные для свай:
- сечение;
- длина;
- шаг;
- распределение под несущими стенами.
Частичная и полная опалубочная конструкция
Обустройство опалубки буронабивного основания строения Далее, выполняется установка опалубки в пробуренную скважину. Но, ее функцию может выполнять сам грунт, если он достаточно плотный и не обсыпается. Тогда выставляется только верхняя часть опалубочной конструкции для выполнения оголовков свай.
Итак, опалубкой может быть сам грунт, пробуренный наконечником в 200−250 мм на 90 и до 150 мм в глубину, с принятым в расчет состоянием почвы. Если же вследствие особенностей почвы ее приходится раскапывать, то в качестве опалубки можно брать металлические или асбестоцементные трубы соответствующего сечения. При устройстве буронабивного основания своими руками, можно свернуть рубероид, превратив его в подобие трубы.
Этот чехол специалисты называют «рубашкой», которую советуют делать на всю глубину сваи. Аргументация выполнения этого действия следующая. Приподнимающийся грунт «скользит по установленной защите или приподнимает его, оставляя само основание неподвижным». Помимо этого, «рубашка» не дает цементному молоку стечь в грунт, соответственно, не снижаются прочностные характеристики бетона.
Пример расчета свай
В качестве примера возьмем двухэтажный дом из бруса. Размеры коробки – 9×11 м. Брус – 200×200 мм. Вес материалов такого дома будет составлять примерно 77 т. Полезная нагрузка: 9×11×150×2=29,7 т. Снеговая нагрузка: 9×11×180=17,8 т. Суммарно получается 77+29,7+17,8=124,5 т. Умножаем полученное число на коэффициент запаса и получаем: 124,5×1,2=149,4 т или 149400 кг.
Теперь делим полученную нагрузку на несущую способность одной сваи: 149400/2500=60 шт. То есть для приведенного в качестве примера двухэтажного брусового дома понадобится, как минимум, 60 стандартных винтовых свай.
Чтобы рассчитать, сколько нужно свай на дом, более точно, желательно обратиться к специалистам. Приведенный алгоритм и пример являются сугубо ориентировочными. При реальном расчете учитывается ряд индивидуальных факторов, предугадать которые для всех случаев невозможно.
Дома из бруса Каркасные дома Коттеджи премиум-класса Дома в чашу Садовые домики
Ознакомьтесь с проектами домов из бруса из нашего каталога, лидерами продаж. Срок строительства – от 10 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.
Ознакомьтесь с проектами каркасных домов из нашего каталога, лидерами продаж. Срок строительства – от 25 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.
Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства – от 30 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.
Ознакомьтесь с проектами домов в чашу из нашего каталога. Срок строительства – от 28 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.
Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства – от 5 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.
Расчет фундамента
Расчет любого типа основания начинается с определения типа грунта и уровня грунтовых вод. Для этого лучше всего обратиться в специализированную организацию. Вариант «как у соседа» в данном случае неприменим, т.к. эти параметры могут различаться даже в пятне застройки. Исходя из рекомендаций специалистов, выбирается тип основания.
Приведенные методики расчета примерны и не учитывают некоторые факторы, которые могут оказать влияние на сооружаемый фундамент.
Факторы, влияющие на длину опор
От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:
- Плотность почвы.
- Перепад высоты между разными точками участка.
Плотность грунта
Глубина погружения опоры
Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.
Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.
Перед вами таблица плотности и несущей способности различных почв.
| Вид грунта | Плотный грунт | Грунт средней плотности |
|---|---|---|
| Песок (крупная фракция) | 6 | 5 |
| Песок (средняя фракция) | 5 | 4 |
| Супесь (в сухом виде) | 3 | 2.5 |
| Супесь пластичная (влажная) | 2.5 | 2 |
| Песок (мелкая фракция) | 4 | 3 |
| Песок влажный (мелкая фракция) | 3 | 2 |
| Глина | 6 | 2.5 |
| Глина влажная | 4 | 1 |
| Суглинок | 3 | 2 |
| Суглинок влажный | 3 | 1 |
Стоимость фундамента 9 на 9
В таблице ниже представлена стоимость фундамента 9 на 9 на винтовых сваях, включая стоимость оголовков и монтаж.
ТАБЛИЦА
Обратите внимание, что количество опор может быть изменено в соответствии с требованиями вашего проекта. Для расчёта нужного количества опорных элементов для свайного поля и выбора физических параметров винтовых свай, достаточно обратиться к специалистам нашей компании и предоставить проект Вашей постройки с точным указанием материалов стен здания
Также имеет большое значение наличие уклона на стройплощадке. Только после учета всех нюансов будет произведён точный расчет стоимости свайно-винтового фундамента, включающий доставку и монтаж винтовых свай.
Чтобы заказать свайно-винтовой фундамент для дома, необходимо обратиться в компанию ЛенСвая по тел.: +7(812) 926-16-23 и опытные специалисты произведут необходимый расчёт.
Расчет сваи
На этом этапе вычислений необходимо определиться со следующими характеристиками:
- шаг свай;
- длина сваи до края ростверка;
- сечение.
Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.
Расположение арматуры
Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

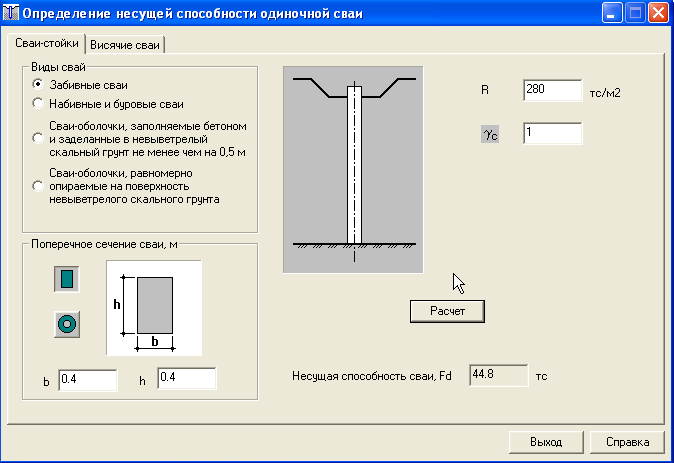

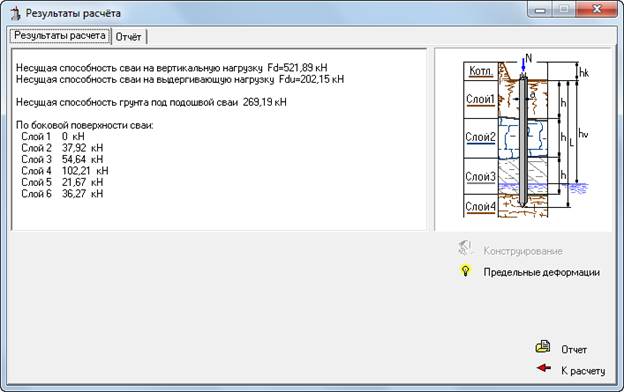

Несущую способность одного элемента фундамента можно найти по формуле: P = (0,7 • R • S) + (u • 0,8 • fin • li), где:
- P — нагрузка, которую без разрушения выдерживает одна свая;
- R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
- S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
- u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
- fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
- li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
- 0,7 и 0,8 — это коэффициенты.
Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.
При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.
Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.
Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.
Сортамент стальной арматуры
Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).
Подробно о свайном фундаменте с ростверком
С одной стороны, ростверк выполняет функцию связного элемента для отдельных свай, с другой – это основа для остальной конструкции здания. Ростверк и сваи условного фундамента объединяются попарно (ленточный тип связки) либо объединяются все оголовки (плиточный тип). Ростверк для дома может изготавливаться из таких материалов:
- Армированный бетон. Бетонная лента укладывается на оголовки свай, расположенные на уровне земли. Во время проектирования также указываются места прокладывания неглубоких траншей, проходящих вглубь ростверка.
- Бетонный ростверк подвесного типа. Аналогичный способ, при котором между грунтом и ростверком оставляется зазор. Этот промежуток позволяет компенсировать возможные колебания грунта (в рамках нормы).
- Ростверк из железобетона. Основой служит двутавр и швеллер (для монтажа под несущие стены СНиП рекомендует) швеллер 30.
- Деревянные брусья. В последнее время практически не применяются.
Влияние габаритов на стоимость
Выбор типа и параметров свай обусловлен не только их практичностью в исходных условиях, но и экономической целесообразностью. Поскольку несущая способность силовых элементов зависит от габаритов, то полезно оценить, насколько меняется стоимость для различных моделей опор.
Зависимость цены винтовых опор от габаритов отражена в таблице:
| Длина стержня, м | Диаметр трубы, мм | Размер лопасти, мм | Цена, руб. |
| 1,5 | 57 | 200 | 850 |
| 2,0 | 76 | 250 | 1150 |
| 2,0 | 89 | 250 | 1290 |
| 2,5 | 89 | 250 | 1400 |
| 1,5 | 108 | 300 | 1200 |
| 2,0 | 108 | 300 | 1450 |
| 2,5 | 108 | 300 | 1550 |
Сравнить, как изменяется стоимость забивной опоры в зависимости от размеров, можно по данным из таблицы:
| Длина ствола, м | Тип сечения, мм | Стоимость, руб. |
| 3 | 150х150 | 1350 |
| 4 | 150х150 | 1750 |
| 3 | 200х200 | 1800 |
| 4 | 200х200 | 2300 |
От размеров буронабивных опор зависит потребность в бетоне, цена на который определяется исходя и его прочностных характеристик. Стоимость такого фундамента обходится в среднем от одной тысячи рублей за погонный метр.
К факторам, увеличивающим стоимость, относят:
- расход и класс арматуры,
- гидроизоляционные материалы,
- песок,
- щебень и т.д.
Как видно из представленных данных, цена силовых элементов прямо пропорциональна их параметрам.
Чем больше размеры, чем выше несущая способность такого основания. К факторам ценообразования также следует относить качество использованного материала.
Расчет фундамента на изгиб
Многие строители не раз сталкивались с проблемой изгиба несущей конструкции через неверно подобранные материалы или ошибки в расчетах. Соответственно, смета уже никуда не годится, ее нужно оперативно переделывать и проводить новые расчеты. Поэтому в строительных нормах четко указано, что расчет на изгиб проводится только в сечении по грани колонны и по внешнему контуру ростверка.
Есть несколько методик расчетов на изгиб, но подбираются они в каждом конкретном случае индивидуально, исходя от внешних условий. Самый быстрый вариант – это суммирование всех моментов от реакций запроектированных свай, дополнительно учитываются локальные нагрузки.
Схема армированной сваи.
Но такая методика используется, если используются железобетонные сваи. А вот когда используется стальная свайная конструкция, тогда лучше брать методику расчета по сечению колонн. Также таким методом рассчитывается и необходимое количество, и допустимый максимальный диаметр арматуры.
