Устройство водяного калорифера для отопления

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

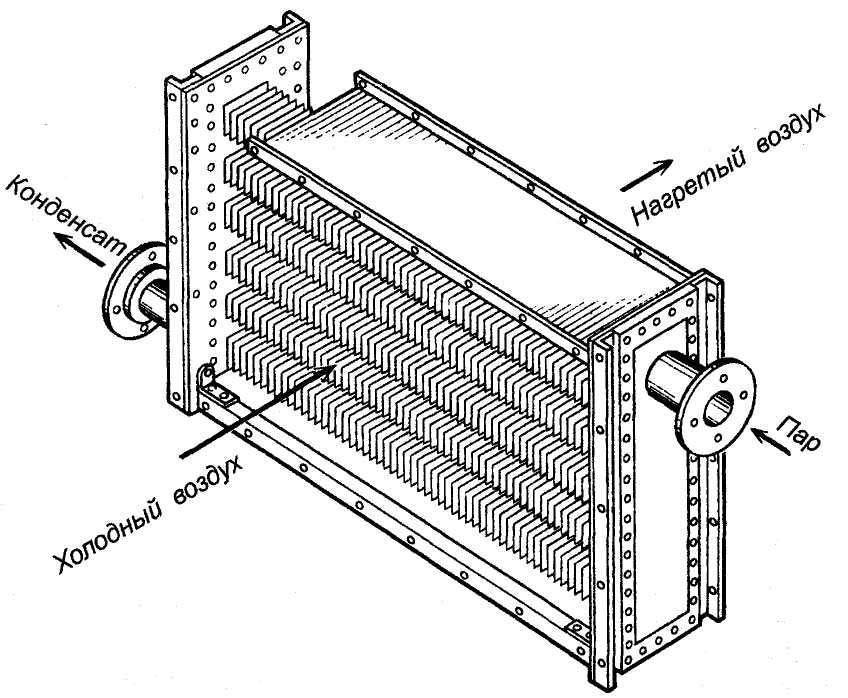

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

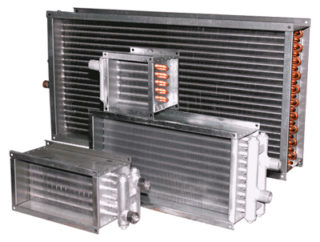

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Техническое обслуживание и ремонт калорифера вентиляции

Как и любой прибор, калорифер требует бережного отношения и определенного ухода. Если не соблюдать правил эксплуатации, то на трубах, транспортирующих теплоноситель, могут появятся трещины, что влечет за собой протекание и, в итоге, потерю тепла. В случае использования низкокачественного теплоносителя может происходить загрязнение труб теплообменника.

Если соблюдать все условия работы, то можно избежать нежелательных поломок. Тогда основной причиной профилактического обслуживания будет чистка вентиляционной системы от накипи и других отложений. Такие манипуляции необходимо производить регулярно, так как подобные препятствия понижают теплопроводность агрегата, а затраты на его функционирование, наоборот, повышаются. Чистка заключается в обычной промывке с использованием специальных средств с содержанием реагентов, которые убивают поселившиеся в системе бактерии.

Если же теплообменник все-таки был поврежден, то необходимо обратится за помощью к специалистам, которые выполнят профессиональный ремонт оборудования. Работники найдут место течи, проведут пайку труб и, если нужно, заменят пластины и уплотнители.

Следует отметить, что несвоевременная чистка вентиляционной системы создает пожароопасность, причиной возникновения которой служат скопления пыли и грязи в каналах.

Для надлежащей работы калорифера, необходимо регулярно проводить его чистку

Калориферы справедливо считаются одним из наиболее популярных приборов отопительного оборудования. Выбирая обогреватель ли воздухообменник, следует учитывать ряд параметров, в частности, вид теплообменника, мощность устройства, давление, температурные показатели внутри теплоносителя, а также на входе и на выходе. В учет следует также брать площадь помещения, подлежащее обогреву.

Рекомендации по монтажу

Напольный монтаж водяного калорифера

Освоить технику монтажа калориферов приточного типа совсем несложно. Потребуется внимательно изучить инструкцию по сборке, а затем строго следовать ее указаниям. Перед началом работ учитывается, что бытовые модели даже сравнительно малого веса навешиваются на основу, прочность которой проверяется заранее. Для этого подойдут крепкие бетонные или кирпичные стены; причем деревянные и гипсокартонные перегородки сразу же выбраковываются. Далее определяются с необходимостью использования термостата защиты от промерзания каналов приточной вентиляции. Если в этом месте возможно понижение температуры ниже нормы – установка термического стабилизатора считается обязательной.

Порядок проведения монтажных работ:

1. На выбранное место устанавливается металлическая рама в виде кронштейна с отверстиями для крепления корпуса (монтажная консоль).
2. Подвешивается корпус калорифера, к которому затем в указанной в инструкции последовательности подключаются трубы с комплектом запорной арматуры.
3. Сюда же монтируется смесительный узел, если его не успели установить до начала монтажных работ.

Монтируют калориферы на бетонные стены под декоративные панели

Врезаться в систему отопления допускается двумя способами. В первом случае применяются соединительные фитинги или муфты с прокладками, а при втором подходе используется сварка. Последний вариант более надежен, но его применение недопустимо при наличии гибких соединений.

Одно из слабых мест монтируемой конструкции – теплообменные патрубки, подвергающиеся постоянным деформациям. Повысить надежность системы в зоне их расположения поможет замена жестких стальных трубок гибкими шлангами. Такой прием приведет к снижению нагрузки на патрубки, которые в местах сочленения дополнительно уплотняются посредством герметичного состава.

Если корпус калорифера закреплен на неподвижной и прочной основе, допускается подключение посредством жестких труб. Если при эксплуатации предполагается перенос или смещение прибора с рабочего места, необходимо использовать гибкую подводку. На завершающей стадии монтажа прибор поверяется на работоспособность.

Расчет мощности калорифера

При расчете мощности нагревателя для вентиляционной сети учитывают следующие данные:

1. Объемы приточных воздушных потоков, которые подлежат нагреванию.
2. Первоначальная температура подающегося воздуха.
3. Требуемая температура, до которой нужно подогреть воздушные массы перед их подачей в помещение.
4. Температура жидкого теплоносителя в сети теплоснабжения.
5. Обязательно учитывают площадь поверхности теплообменника, метод обвязки и способ подключения к котельной или тепловой сети.

Для вычисления тепловой мощности прибора используют формулу Qт = L х Pв х Cв х (tвн — tнар), в которой:

• Qт – это искомая тепловая мощность вентиляционного калорифера (Вт);
• L – объемы приточных воздушных масс (м³/ч);
• Pв – показатель из СНиП, который обозначает плотность воздуха (1,225 кг/м³);
• Cв – значение удельной теплоемкости находят по таблицам из СНиП (0,24 ккал/кг°С);
• (tвн — tнар) – разница между температурой внутри помещения и за его пределами (температуру внутри принимают по санитарным нормам для помещений определенного назначения, а показатели на улице берут по усредненным данным наиболее холодной пятидневки года для конкретного региона).

Сначала находят тепловую мощность, потом вычисляют габариты фронтального сечения, после подбирают подходящий агрегат. Затем выполняют расчет расхода теплоносителя.

Калорифер электрический бытовой: особенности и виды

Существуют специальные автономные отопительные электрические калориферы для дома. Такие приборы используют, в основном, как источник временного тепла в периоды, когда есть перебои в централизованном отоплении, либо в условиях ранних или затянувшихся холодов. Современные производители предлагают широкий модельный ряд различных обогревателей.

Чтобы подобрать правильный вариант, необходимо учесть ряд особенностей, в частности обратить внимание на мощность нагревательного элемента, сопоставленную с площадью отапливаемого помещения. Следует обратить внимание на функциональность калорифера и как быстро и эффективно он прогревает помещение

Экономия электроэнергии тоже очень важный вопрос в процессе выбора обогревателя

Современный рынок обогревателей предлагают такие виды электрических бытовых калориферов:

• масляный радиатор;
• электрический конвектор;
• тепловой вентилятор;
• инфракрасный калорифер.

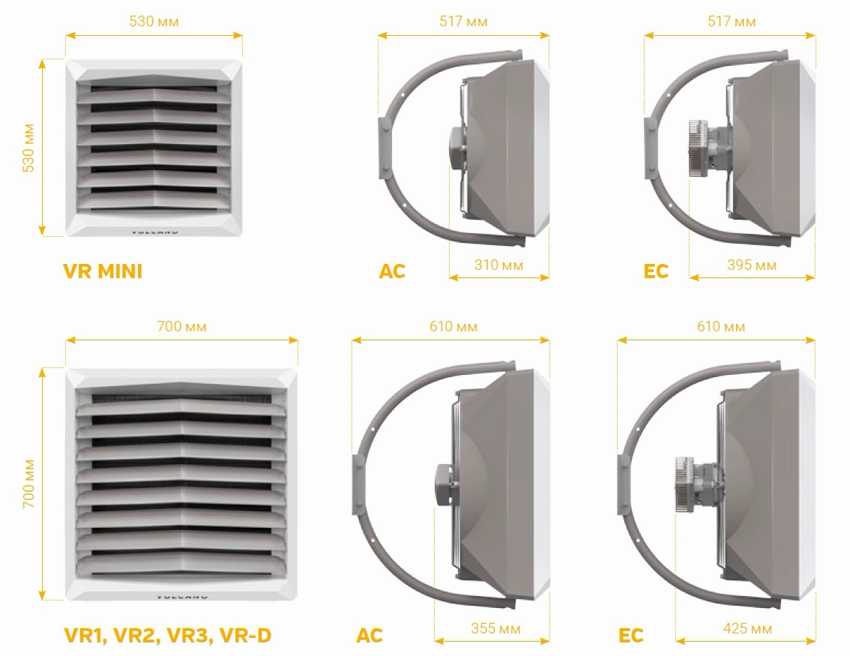

Размеры различных тепловентиляторов производителя Volcano. Отдавая предпочтение тому или иному виду калорифера для бытовых нужд, следует учитывать предполагаемые условия эксплуатации. Важную роль играет мощность нагревательного элемента. Под этим понятием подразумевают количество тепловой энергии, которое производится за определённый промежуток времени.

Для стандартных квартир, где высота потолка не превышает 2,5 м, обогреватель подбирают исходя из таких условий: на 10 квадратных метров требуется 1 кВт мощности. Если калорифер служит дополнительным источником тепла, то на комнату в 25 квадратов достаточно прибора с мощностью 1-1,5 кВт. В не отапливаемом помещении прибор выбирают, исходя из требований: 1 кВт на 25 метров площади.

Водяные калориферы с вентилятором: характеристики и производители

Калорифер водяной с вентилятором – это один из наиболее экономных и эффективных приборов, служащих для обогрева воздуха в ангарах, складах, спортзалах, в торговых, выставочных и концертных залах, автосервисах, мастерских. Также с его помощью отапливают теплицы, фермы и другие просторные объекты с большой площадью.

Такие агрегаты бывают также в разных исполнениях в зависимости от предполагаемого размещения. То есть могут быть настенные или потолочные калориферы, которые можно легко установить в любом помещении.

Основные плюсы водяных калориферов отопления заключаются в их энергоэффективности и производительности, что проявляется в возможности как повышать, так и охлаждать температуру в помещении. При этом тепловентиляторы в основном малозатратны, так как потребляют мало электроэнергии и позволяют сэкономить на отоплении.Электрический тепловентилятор с панелью управления Flowair

На производстве таких калориферов специализируются как зарубежные, так и отечественные марки, среди которых Тепломаш, Греерс, Flowair и Volcano. Водяной калорифер отопления с вентилятором — отличное решение в большинстве случаев для обогрева больших объектов.

Популярными на отечественном рынке считаются калориферы КСК. Приборы этой марки отличаются компактностью и экономичностью. Агрегаты широко используют в промышленности, так как отлично справляются с задачей быстрого нагрева воздуха в помещениях с большой площадью, при этом используя минимум электроэнергии. Приборы также используют как теплоутилизатор. Они являются составляющей в разных агрегатах, системах отопления, кондиционирования и вентиляции. Теплоносителем в калорифере КСК является горячая вода с температурным показателем свыше 190°С.

Калориферы отопления с вентилятором: особенности конструкции и работы

Калориферы отопления с вентилятором представлены шестью типоразмерами. Это очень популярные средства отопления, поэтому имеют широкий модельный ряд у многих производителей. Бывают двухрядные и трехрядные модели. Мощность калорифера от 10 до 60 кВт позволяет подобрать оборудование для помещений с разной площадью.

Мощность калориферов варьируется в пределах 10-60 кВт

Такие калориферы еще называют тепловентиляторами или дуйчиками, они отличаются компактностью и легкостью. На потолок или стену их крепят с использованием специальных кронштейнов.

В целях износостойкости корпус агрегата изготавливают из полипропилена или из оцинкованной стали, а сверху покрывают эмалью. Полипропилен отличается высокой степенью сопротивляемости к механическим повреждениям и устойчивостью к различным газам и парам. Поэтому корпус выдерживает высокие температуры, устойчив к коррозии повреждениям разного характера.

Для производства теплообменника используют медные трубки, а для оребрения – алюминиевые пластины. Их монтируют на задней панели устройства, что позволяет значительно упростить установку прибора и улучшить его дизайн.

Прибор оснащают бесшумным осевым вентилятором с лопатками из спецпрофиля и подшипников наивысшего класса, не требующие смазывания. Такое устройство дает высокую производительность при низком потреблении электроэнергии. Кроме того, расход воздуха регулируется в рабочем диапазоне. В качестве теплоносителя служит вода из системы централизованного отопления.

Агрегаты производятся в потолочном и настенном исполнении. За счет лёгкости монтажной консоли возможен оборот агрегата на 180 градусов вовремя эксплуатации.

Потолочный тепловентилятор отопления

Плюсы и минусы водяного калорифера отопления

Калорифер с датчиком температуры, который автоматически отключает устройство К преимуществам воздухонагревателей водяного типа относятся:

• простая установка в сравнении с коммуникациями, где есть радиатор;
• эффективность и скорость нагревания;
• производительность – калорифер может обогреть дачный дом или производственную площадь;
• безопасность эксплуатации;
• автоматическое отключение и включение отопления у моделей с датчиками температуры;
• плавность регулировки и настройки рабочих режимов;
• совместимость с центральной системой или местными сетями – котлами;
• бесшумность работы;
• отсутствие нагрузки на электрическую линию.

У калориферного оборудования имеется несколько недостатков:

• зависимы от наличия воды в магистралях;
• теплоноситель нужно подводить к области монтажа устройств;
• сложность технического обслуживания;
• прекращение подачи тепла, если вентилятор останавливается.

Несмотря на несколько минусов, водяные калориферы отличаются эффективностью обогрева и экономичностью расхода воды.

Первое тестирование системы

Как только дали отопление, сразу начал тестировать систему

• расход воздуха пока на минимуме — около 100-120 м3/час
• перепад давления в сети отопления на грани чувствительности манометра — 0,1-0,2 Bar.
• без насоса циркуляция через калорифер очень низкая — 90 л/час
• при включенном насосе циркуляция поднялась до — 180-200 л/час
• температура подающей воды — 35-37 °C
• температура обратной воды — 30-31 °C
• температура на улице — около 0 °C
• температура в канале — 23 °C

Тестирование в экстремальных режимах:

• старт системы с перекрытыми кранами, без подачи теплоносителя циркуляции в калорифере нет, он наполнен горячей водой — температура обратки +35 °С
• Контроллер открывает наружную заслонку и включает вентилятор (скорость — 30% — 100-120 м3/час)
• температура обратки не меняется, так как нет потока, температура в канале начинает падать
• через пару минут температура в канале упала до +15 °С (термостат защиты от замораживания настроен на +10)
• включился электрический подогреватель и через несколько минут вытянул температуру до уставки
• попробовал такой же эксперимент при высокой скорости вентилятора — 60%. Электрический подогреватель не успел включиться — сработал капиллярный термостат защиты — система обиделась и выключилась

работа системы без циркуляционного насоса

• температура обратки +35 °С, система нормально стартует

через пару минут температура обратки падает до +25 °С, температура в канале не поднимается выше +18 °С
включился электрический подогреватель и через несколько минут вытянул температуру до уставки
нет электричества и рециркуляции, аварийная остановка системы

• температура на улице -3 °С

температура обратки +37 °С
перекрыл краном подачу воды и выключил контроллер (перевел в дежурный режим)
заслонка закрывалась примерно 40 сек. Аварии по капиллярному термостату не было (он установлен на +15 °С).
включил Контроллер и включил подачу воды.
контроллер показал температура обратки +27 °С.

Впечатления после первой ночи эксплуатации:

• ночью система работала с включенным циркуляционным насос (расход воды около 200 л/час) и расходом воздуха около 120 м3/час.
• электрический калорифер не включался (проверяю расход по отдельному счетчику)
• трехходовой клапан открыт не полностью — есть небольшой запас по мощности
• в квартире установлено 5 батарей — на них термоголовки, выставленные в среднее положение. Все батареи были умеренно теплыми
• расход тепла по счетчику отопления за 10 часов — 12 кВт*час включая батареи

Калорифер: это прибор для нагрева воздуха в разных системах

Прежде чем приступить к выбору прибора, необходимо разобраться с самим понятием, что такое калорифер, а также с тем, какие бывают виды и в чем заключаются типовые и функциональные особенности каждого из них.

Калориферы способны обогреть как маленькие, так и довольно просторные помещения

Калориферы служат для нагревания воздуха в различных системах:

• отопления;
• кондиционировании;
• вентиляции.

Подогрев в тепловом оборудовании осуществляется за счет реакции между химически агрессивными веществами в средине. Именно поэтому в основе классификации калориферов лежит тип теплообменника. Прибор может быть водяным, паровым, фреоновым и электрическим. Водяной калорифер для отопления используют в качестве теплового утилизатора с промежуточным теплоносителем. Паровой калорифер служит для подогрева воздуха в отопительных системах.

Если классифицировать воздухонагреватели по теплотехническим и аэродинамическим характеристикам, то виды калориферов разделяют на трехрядные и четырехрядные. По количеству присоединительных размеров калориферы отдельных моделей разделяют на 7 номеров.

В качестве транспортировщика теплоносителя в середине калорифера служат трубы из стали, которые снаружи имеют ребристую поверхность. За счет такой конструкции увеличивается площадь и, как следствие, такая обвязка калорифера повышает эффективность теплоотдачи. В середине трубочек с ребрами транспортируется нагревающий либо охлаждающий элемент в виде воды, пара или фреона. Снаружи протекают воздушные потоки, которые нагреваются либо охлаждаются во время контакта с трубами.

Строение калорифера Volcano: 1 — подвижные регулируемые лопатки, 2 — встроенный диффузор с вентилятором, 3 — нагревательные элементы, 4 — подача тёплого воздуха

Общая схема основана на таком принципе действия: теплоноситель обладает высоким коэффициентом теплоотдачи при взаимодействии с воздушными потоками. Рёберная обвязка на приборе – это пластины из металла, которые просто насажены на трубки либо накручены, как ленты или проволока.

Приточные установки с водяным нагревателем – эффективное решение для любых помещений

Приточные установки с водяным нагревателем – это приборы для подачи в обслуживаемое помещение предварительно очищенного и нагретого воздуха. Приточные установки с водяным нагревателем выбирают для систем вентиляции из-за минимального энергопотребления. По экономичности приточные установки с водяным нагревателем превосходят аналогичные устройства, но на основе электрического калорифера. В этих установках в качестве носителя тепла выступает вода.

Еще одним достоинством приточных установок с водяным нагревателем является повышенная производительность. Приточные установки с таким нагревателем могут работать в различных температурных режимах.

Техническое обслуживание и ремонт калорифера вентиляции

Как и любой прибор, калорифер требует бережного отношения и определенного ухода. Если не соблюдать правил эксплуатации, то на трубах, транспортирующих теплоноситель, могут появятся трещины, что влечет за собой протекание и, в итоге, потерю тепла. В случае использования низкокачественного теплоносителя может происходить загрязнение труб теплообменника.

Если соблюдать все условия работы, то можно избежать нежелательных поломок. Тогда основной причиной профилактического обслуживания будет чистка вентиляционной системы от накипи и других отложений. Такие манипуляции необходимо производить регулярно, так как подобные препятствия понижают теплопроводность агрегата, а затраты на его функционирование, наоборот, повышаются. Чистка заключается в обычной промывке с использованием специальных средств с содержанием реагентов, которые убивают поселившиеся в системе бактерии.

Если же теплообменник все-таки был поврежден, то необходимо обратится за помощью к специалистам, которые выполнят профессиональный ремонт оборудования. Работники найдут место течи, проведут пайку труб и, если нужно, заменят пластины и уплотнители.

Следует отметить, что несвоевременная чистка вентиляционной системы создает пожароопасность, причиной возникновения которой служат скопления пыли и грязи в каналах.

Для надлежащей работы калорифера, необходимо регулярно проводить его чистку

Калориферы справедливо считаются одним из наиболее популярных приборов отопительного оборудования. Выбирая обогреватель ли воздухообменник, следует учитывать ряд параметров, в частности, вид теплообменника, мощность устройства, давление, температурные показатели внутри теплоносителя, а также на входе и на выходе. В учет следует также брать площадь помещения, подлежащее обогреву.

Почему задумался про перевод на воду

Причин было три:

• во первых водяной калорифер не «выжигает» кислород. Температура носителя от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C). Электрические калориферы в основном управляются по ШИМ с периодом около 1 минуты. Но так как площадь контакта с воздухом очень маленькая, то приходится держать высокую температуру.
• во вторых была идея сэкономить за счет более дешевых цен на теплоноситель.
• в третьих, наверное самое главное, мне было интересно. Интерес как раз и перевесил все предупреждения специалистов.

Оценка экономики перехода с электричества на воду:

• данные по среднесуточной температуре в регионе проживания брал с какого-то сайта
• температуре воздуха в канале взял в 15 °C, но по опыту лучше брать 19 °C
• по оптимистичным оценкам экономия от воды — 5 000 — 7 000 руб./год (цены 2012)
• стоимость оборудования и работ в районе 50 000 руб
• прогнозная окупаемость — 8-10 лет

Что хотел реализовать:

• летом работает просто приточка + кондиционер (при необходимости) в обход калорифера
• зимой днем работает нагрев вода + электричество (приоритет на воду)
• зимой ночью работает нагрев электричество + вода (приоритет на электричество — так дешевле)

Как говорится «Гладко было на бумаге, да забыли про овраги».

Обзор современных моделей

В продаже представлены водяные калориферы для сетей вентиляции разных марок. Наибольшей популярностью пользуются модели КСК, выпускаемые ЗАО Т.С.Т. Температура жидкости на входе составляет 150°С, а на выходе – 70°С. В агрегат можно подавать воздушные потоки с минимальной температурой -20°С. Рабочее давление жидкой среды составляет 1,2 МПа, а предельная температура – 190 градусов. Заявленный производителем рабочий ресурс составляет 13200 ч, что соответствует 11 годам службы. Нагревательные элемент калорифера выполнены из алюминия, а внешние конструкции – из углеродисто стали.

Тепловентиляторы компании Volcano mini ценят за компактные размеры, эргономичность и практичность. Для регулировки направления потока воздуха стоят управляемые жалюзи. Мощность техники доходит до 20 кВт, а предельная производительность – 200 кубометров в час. В агрегате имеется двухрядный теплообменник, в котором циркулирует 1,12 л жидкости. Предельное рабочее давление составляет 1,6 МПа, а температура рабочей среды – 120°С. Прибор укомплектован регулируемыми жалюзи и имеет 44 класс защиты. Устройство подходит для бытового и производственного использования.

Итальянские модели Galletti AREO укомплектованы теплообменником из сплава меди и алюминия, вентилятором и дренажным лотком. Бренд выпускает агрегаты с мощностью 8-130 кВт, в которых может циркулировать теплоноситель с температурой 7-95°С. Рабочее давление 10 бар. Температура воздушной среды – 10-40°С. Встроенный вентилятор имеет 3 скорости и защиту электродвигателя. Класс безопасности – IP 55.

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

На заметку! Водяные воздухонагреватели канального типа следует подбирать в зависимости от типа вентиляционной системы. Его определяют исходя из схемы приточной вентиляции, имеющей квадратное, круглое или прямоугольное сечение.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию.

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Виды и характеристики

В водяном калорифере функции теплоносителя выполняет вода

Рассматриваемые устройства работают на обычной воде и на других видах энергоносителей. В соответствии с типом используемого источника энергии различают следующие виды калориферных агрегатов:

• водяные;
• паровые;
• электрические.

Воздухонагреватель водяной относится к распространенной разновидности приборов, отличающейся безопасностью, эффективностью действия и простотой обслуживания. Функцию теплоносителя в нем выполняет горячая вода, поступающая из местной сети ГВС или от котла. Калориферы водяные для приточной вентиляции – очень выгодный вариант, отличающийся минимальными затратами на содержание и эксплуатацию. Единственное проблемное место водяного калорифера – сложность монтажа, связанная с подводкой труб централизованного или местного отопления. Такая привязка не позволяет оперативно переносить прибор на новое место.

Калорифер воздушный паровой – полный аналог водяных моделей, отличающийся от них лишь видом используемого теплоносителя. Конструктивное отличие проявляется в большей толщине стенок у трубок из меди (2 мм против 1,5 мм у водяных образцов). Это объясняется значительным давлением в системе, вынуждающим усиливать структуру отводящих каналов.

Технические характеристики водяных калориферов

Электрическая калориферная установка не нуждается в теплоносителе, поскольку источником энергии в ней служит сетевое напряжение 220 Вольт частотой 50 Герц. Простота подключения электрических агрегатов обеспечивает мобильность и удобство пользования. Их недостаток – значительное потребление электроэнергии, ограничивающее применение устройств. Они востребованы в ситуациях, когда необходим локальный обогрев при разовых работах (как аварийные или временные источники тепла).

К основным характеристикам калориферов для подогрева воздуха относят:

• температуру воды на входе и выходе устройства;
• скорость перемещения носителя по обогревающим каналам;
• температура воздуха на выходе агрегата;
• рабочее давление в системе.

При описании устройств также указываются максимальная рабочая температура жидкости, циркулирующей в патрубках, и срок службы изделия.
