Камин из кирпича своими руками

Сооружение камина из кирпича

В первую очередь необходимо на стене обозначить контуры дровяного камина. Сам фундамент покрывают гидроизоляционным слоем. Огнеупорный кирпич споласкивают в воде для удаления пыли. Обычные кирпичи принято замачивать на 30 секунд. Это поможет избавиться от пузырьков воздуха.

Выполнение работ осуществляется поэтапно.

1. Сначала выкладывается задняя часть кирпичного камина и боковые стенки. Их толщина составляет около 20 см. В первую очередь выполняется кладка угловых кирпичей, а затем наступает черед наружного ряда.
2. Все швы заполняют раствором.
3. Необходимо убедиться в том, что внутри конструкции расположены только ровные бока кирпичей.
4. Все выбоины затирают ветошью, смоченной в глиняном растворе.

При сооружении камина из кирпича необходимо позаботиться о наличии дымовой трубы. Для этого потребуется песчано-цементный раствор и красный кирпич. Также понадобится дымник либо колпак из оцинкованного железа.

Важные моменты

Чтобы конструкция получилась долговечной, надежной и безопасной, следует в процессе ее создания помнить о нескольких важных нюансах.

При сооружении топки необходимо организовать подобие корыта, благодаря чему отсюда не будут выпадать дрова или пепел.
Для организации внутренней части топки подойдет огнеупорный кирпич. Его рекомендуют закладывать конусом.
На участке, где камин переходит к дымоходу, нужно установить задвижку для управления тягой.
Для закрепления рамы каминной топки используются кламмеры, то есть стальные полосы толщиной в 3 мм

Их размещают в шов кладки, а затем заливают раствором.
Важно помнить о том, что коэффициент теплового расширения металла превышает этот же показатель кирпича. Соответственно, между рамой и самой кладкой необходимо расположить асбестовый утеплитель толщиной в 5 мм.
В процессе сооружения конструкции стоит предусмотреть функциональные ниши

Речь идет о месте для хранения дров, а также подобии столешницы, где можно хранить утварь.
Готовые конструкции из кирпича необходимо просушить в течение 5–7 дней, избегая сквозняков в помещении. После этого можно приступать к протапливанию. Конструкцию прогревают постепенно, чтобы раствор равномерно спекся. Переходить к отделочным работам можно только после этого этапа.

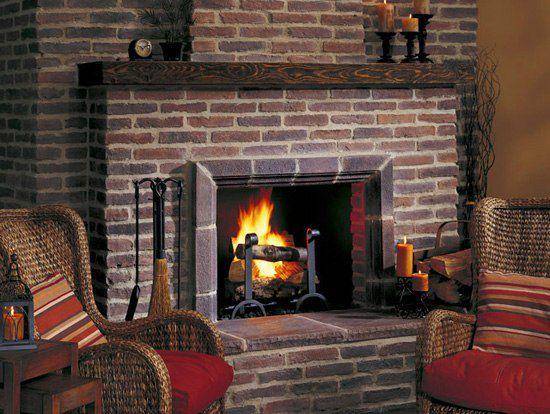

Кирпичные камины: фото

Как рассчитать, сколько нужно материалов?

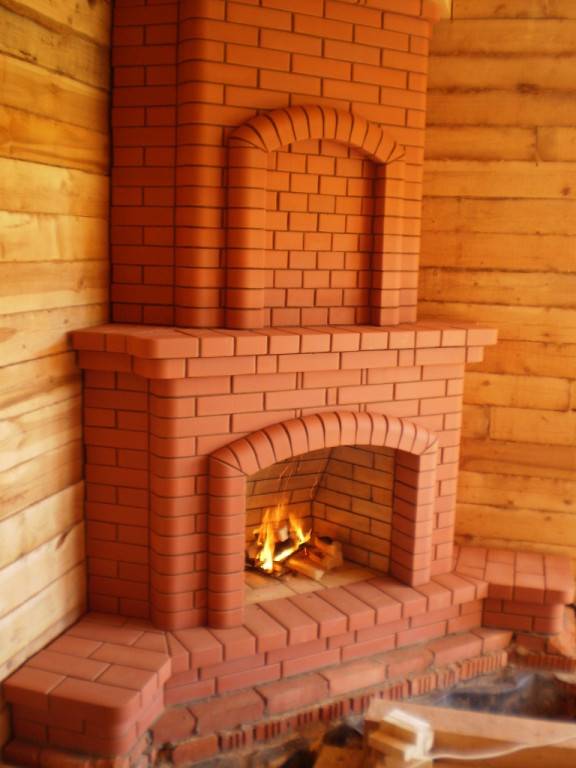

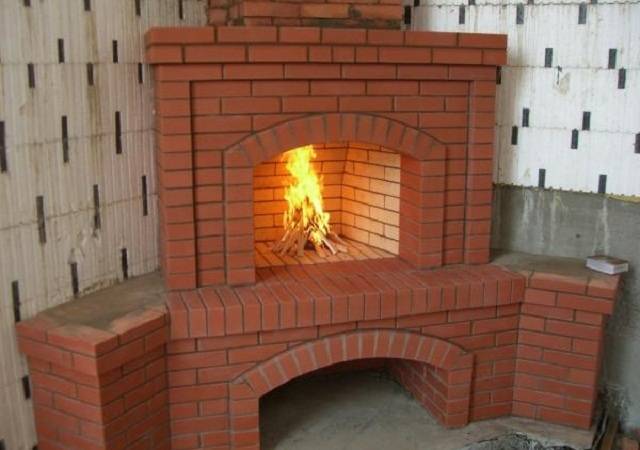

Кирпичи для стройки углового камина

Размеры камина и схема кладки на начальном этапе дают возможность понять, сколько материалов приблизительно и какая разновидность необходима для работы. В местах где показатели температуры максимальные, кирпичный камин закладывается из надежного огнеупорного сырья. В противном случае при первой же топке стенки потрескаются. Практическая вся остальная часть базируется на обычном красном кирпиче из глины. Если в конструкции присутствует арка, тогда для этого самостоятельно отделывают шамотный кирпич и закупаются клинчатым материалом.

Песок для растворов

Проекты каминов предусматривают использование песка как основного материала для замеса кладочного раствора. Вариантов может быть несколько, чаще всего используется карьерный песок топочной области, свода и нижнего района дымовой трубы. Для всех оставшихся элементов допустимо применять озерный и речной материал

Перед использованием важно просеять песок через сито на предмет удаления лишних камней

Раствор для камина

Порядовка топки и дымохода подразумевает использование раствора из глины, который идеально бы выдержал высокие температуры и не портил при этом конструкцию. В зависимости от степени жирность глины по пропорциям добавляется песок. Кирпичная кладка основания предусматривает включение в раствор цемента. До начала проведения работ раствор тестирует на степень качества.

Определяем размер и расположение

Чтобы построить маленький камин своими руками, необходимо досконально продумать его размер и зафиксировать все это на листе бумаги. Полученный проект позволит грамотно рассчитать нужное количество материала и не допускать ошибок во время кладки.

Как ни странно, но все расчеты начинаются с размеров топки. Именно они определяют дальнейшие габариты нашего камина. Перед тем как сделать проект, следует вычислить объем комнаты, перемножив ее линейные размеры. Для установленных нами параметров площадь топливника вычислится, как 1/50 от площади помещения. Размеры задней стенки камина будут примерно составлять 30х40 см. Значит, учитывая все детали, общая высота камина до начала формирования дымохода будет равна 60 см.

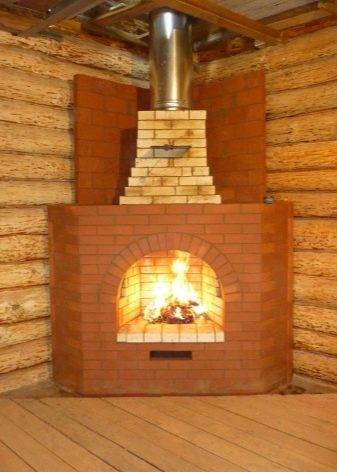

Угловой вариант позволит сэкономить пространство комнаты

Вопрос выбора габаритов топки является двусторонним.

1. Большая камера позволит дать больше тепла, но ведет к увеличению всех габаритов камина.
2. Если сделать топку меньше, чем в расчетах, то она не будет способна обогреть помещение заявленной площади.

Место для установки выбирается исходя из предназначения устройства. На пламя костра можно смотреть длительное время, но избавьте себя от постоянного присутствия в зоне работы камина. Это может привести к головным болям и высокой утомляемости. Кроме этого, ограничения исключают детские комнаты. Лучше всего установить камин в гостиной. В случае дачного домика выбора особого не предоставляется, так что руководствоваться следует возможностью монтажа дымохода.

Подсчет необходимых материалов.

После того, как оформление порядовок с учетом трубы будет закончено, можно переходить к подсчету количества необходимых материалов. Для этого нужно провести поштучный подсчет кирпичей, причем, все неполные изделия должны считаться целыми кирпичами. Кстати, для каминной кладки оптимально применение полнотелого, печного кирпича.

В песке не должна содержаться пыль или мусор, он должен быть крупным, – 0,2-1,5 мм. При наличии в песке пыли и мусора, они должны быть обязательно удалены. С этой целью песок помещается в воду и настаивается, при этом, необходимо менять воду до того момента, пока она не посветлеет.

При выкладывании каминов используют синюю (кембрийскую) глину. В случае отсутствия подобного сорта глины, можно обратиться к использованию печных глин.

Что касается цемента, можно воспользоваться обычным портландцементом, марки 300-400.

Диаметр фракций щебня при изготовлении бетона и закладке фундамента под камин должен составлять 2-6 см. Также необходимо наличие арматурных стержней в количестве около 20 штук и диаметром в пределах 8-10 и длиной порядка 700 мм.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

• направление в интерьере;
• сочетание оттенков;
• освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Проект №1 – компактный мини-камин

Данный очаг подойдет для отопления комнаты 16—20 м² на даче либо небольшом загородном доме. Другой вариант применения конструкции – в качестве уличного мангала, построенного в садовой беседке. Особенность камина – боковые конвекционные каналы, нагревающие воздух помещения. Размер постройки – 102 х 51 см.

Чтобы выложить мини-камин, понадобятся следующие материалы:

• полнотелый керамический кирпич – 240 шт. (дымоходная труба не учитывается);
• дверца ревизионная 24 х 14 см – 1 шт.;
• колосники чугунные 18 х 14 см;
• задвижка 25 х 14 см;
• лист стальной нержавеющий толщиной 1 мм размером 500 х 1000 мм;
• лист черного либо оцинкованного металла, укладываемый перед топкой, размеры – 70 х 50 см.

Чертеж мини-камина в разрезе. На боковых стенках предусмотрены выходы конвекционных каналов

Показанный на чертеже мини-камин выкладывается в таком порядке:

1. Первый ярус – сплошной. На втором закладывается 3 воздушных канала – 2 боковых и один посередине, расположенный под колосниками.
2. На III ряду формируется подовая часть и гнездо колосниковой решетки (делается на 5 мм шире изделия). Затем ставится сама решетка.
3. С 4-го по 10-й ярусы строится каминная топка. На V ряду закладывается 2 металлических стержня Ø5 мм для монтажа нержавеющего листа.
4. В 10-м ряду задний кирпич на четверть выступает в топку, боковые камни выдвигаются наружу на 40 мм. Ширина топливника в этом месте – 49 см.
5. Торцы боковых камней 11-го яруса подпиливаются под углом 28° к вертикальной линии. Получатся опорные площадки арочного свода. 2 камня в глубине топки укладываются на ребро.
6. Свод строится из 9 камней, подрезанных в виде трапеции с размером оснований 65 и 52 мм, как указано на порядовке. Радиус кружала – 51 см.
7. На 12-м ярусе завершается формирование свода, ставятся верхние стальные стержни и устанавливается нержавеющий экран.
8. Ярус 13—14 формирует выходные отверстия конвекционных каналов. Здесь устанавливается ревизионная дверца.
9. 15-й ряд – строится перекрытие, 16—18 – начало дымохода.

Подробно алгоритм кладки мини-камина расскажет мастер в своем видео:

Пропорции углового камина

Для агрегата существуют заданные пропорции, которые следует учитывать при проектировании. Расчеты весьма просты, но требуют особого внимания, так как правильное соотношение всех элементов имеет существенное значение для функциональности и безопасности конструкции.

Ниже представлена пошаговая инструкция проектирования углового камина:

1. На обычном листе в клетку нужно в масштабе изобразить периметр комнаты, где планируется установка камина.
2. Объем топливного отсека для максимально эффективного обогрева должен равняться 1/50 (2%) от объема комнаты.
3. Соотношение пропорций для расчета глубины портала, где будет установлен камин, в идеале составляет 1:2 или 2:3. Так получится добиться максимальной теплоотдачи и минимизировать уровень возможного задымления комнаты.
4. Оптимальная площадь отверстия для дымохода – 1/8 или меньше от размера топки.
5. Для круглой трубы минимальный диаметр составляет 100 мм, при этом изделие в среднем достигает 5 м в высоту.

Как выбрать место под строительство

Такой камин принято пристраивать к несущей стене напротив наружной двери и подальше от окон. Подобное расположение считается оптимальным для эффективного обогрева помещения. При этом существует множество вариантов монтажа камина: встроить его в стену, расположить в глухом углу или установить устройство отдельно. Выбор места зависит от интерьера помещения и наличия свободной площади.

Правильно построенный камин не будет дымить и разбрасывать искры, но все же не следует размещать его поблизости от легковоспламеняющихся предметов интерьера. Желательно выбрать место таким образом, чтобы окон не было в непосредственной близости от камина, а также напротив него: так максимум тепла будет задерживаться в помещении.

Виды уличных каминов

Прежде чем построить уличный камин на даче или возле частного дома своими руками, важно определиться с типом конструкций, которые бывают следующих видов:

Печь-барбекю

Уличный камин с функцией барбекю для дачи или дома является весьма выгодным, поскольку позволяет не только выполнять декоративную функцию, а и приготавливать полезную пищу. Комплексное устройство весьма выгодно для участков малой площади, так как позволяет экономить пространство. Кроме того, за счёт наличия стенок обеспечивается отличная защита от ветра, благодаря чему камин эффективно работает при любых климатических условиях.

Уличный камин с функцией барбекю

Конструктивно уличная печь-камин состоит из топочной, поленницы, столешницы, умывальника и крыши. В зависимости от выбранного материала для строительства может быть стационарным или переносным. Для стационарных каминов из кирпича необходимо закладывать фундамент.

Декоративный

Камины декоративные возводятся с целью создания уникальной конструкции и акцентирования основного внимания в дизайне ландшафта вблизи частных домов. Их строят в основном из натурального камня, украшают различными фресками или гравюрами в старинном или современном стиле. Конструкция у них классическая, но внешне они выглядят весьма оригинально.

При этом их можно использовать и по прямому назначению. Однако рассчитывать на высокий КПД выработки тепловой энергии не стоит, так как из-за большого количества украшений снижается теплопроводность стенок дымохода и топочной. То есть согреться возле него в осенние или весенние дни можно вполне, но при значительном похолодании они неэффективны.

При возведении схема кладки относительно простая, а вот основная сложность состоит в формировании облицовки. Поэтому самостоятельно строить такие камины под силу только опытным мастерам. Насладиться красотой уличных декоративных каминов можно на представленных фото.

Передвижной

Передвижные камины являются наиболее востребованными, так как доступны в виде самых невероятных конструкций, изготовленных из стали, обладающих не только компактными размерами, а и относительно небольшим весом. То есть он не занимает стационарно площадку на придомовой территории, не нужно его лаконично совмещать с ландшафтным дизайном, а также затрачивать много времени на изготовление.

Для обеспечения конструкции мобильности, приходится довольствоваться посредственной теплоотдачей и относительно небольшой теплоёмкостью. Другими словами, пока в топочной горит огонь выделяется тепло, а после прогорания вся конструкция остывает достаточно быстро.

В качестве облицовки наружных стен допускается использование натурального камня, плитки или гранитной крошки. Сделать такую конструкцию под силу любому домашнему мастеру, так как схема простая и сделать ошибки при монтаже весьма сложно.

Инструкция по кладке камина из кирпича

Следует строго придерживаться порядовки камина своими руками из кирпича, особенно, если вы хотите соорудить его в английском стиле. Первое, чем стоит заняться – изолировать примыкающую к камину стену листовым металлом или прочной фольгой. Все деревянные элементы пропитывают антипиренами для внутренних работ. Кроме того, на пол стелют огнеупорное покрытие, которое не боится искр и угольков.

Перед началом строительства стоит перебрать и отсортировать кирпичи, отложив в сторону экземпляры со сколами и трещинами. Такие дефектные кирпичи можно употребить для кладки основы. Каждый этап кладки можно выполнить сначала без раствора, чтобы отшлифовать и подрезать кирпичи.

Простой керамический кирпич предварительно нужно замочить, а вот шамотный – можно только вытереть влажной тряпкой от грязи. Тогда раствор будет просыхать равномернее.

Для кладки основы камина используют полнотелый кирпич площадью 1140×1270 мм, уложив из него два ряда с перевязкой. Предварительно проверяют горизонтальность фундамента, и в случае необходимости выравнивают уровень с помощью кладочного раствора, регулируя толщину шва. Раствор при этом используют цементно-песчаный с пропорциями 1:2 или 1:3. Следующие два ряда кладут согласно схеме, но для дна топки используют уже шамотный кирпич и жаропрочный раствор. Его делают из глины с песком, смешанных так, чтобы раствор не сползал с мастерка, но и не прилипал к нему.

Далее выгоняют стенки топки. Согласно схеме-порядовке выкладывают внутренние стенки из шамотного кирпича на раствор глины, а внешние – из керамического кирпича на цементно-песчаную смесь или глиняный раствор с добавлением 20 % цемента. На кирпичах в задних углах топки делают диагональные срезы для улучшения теплоотдачи.

В 12 ряду по мере завершения кладки топки укладывают стальную полосу и уголки согласно схеме. В задней части камеры кирпич кладут тычковым способом, сделав на нем срезы для получения свода.

Во время кладки с 13 по 16 ряд выводят свод камина и газовый зуб, препятствующий проникновению угарных газов в помещение. В 15 ряду отверстие дымохода сужается, чтобы образовывалась усиленная тяга. А затем, в 16 ряду, дымоход делается шире и в него встраивают заслонку для очистки сажи. Внутренние стенки дымохода делают из огнеупорных кирпичей, а внешние – из красных керамических.

Потом нужно постепенно, в точном соответствии со схемой выстроить дымоход с трубой. Все швы изнутри тщательно затирают рукой и проходят сверху влажной ветошью, чтобы устранить любые шероховатости. В противном случае, в таких местах будет скапливаться сажа.

В самом конце производят кладку дымовой трубы, сужая ее просвет до 1 кирпича. В 25 ряду ее накрывают заслонкой.

Когда кладка камина завершена, его оставляют для просушки при комнатной температуре на 2-5 суток, а затем начинают слегка протапливать. Таким способом раствор глины в топке равномерно прогревается и спекается. Благодаря этому кладка станет прочнее и долговечнее. Только после этого можно переходить к внешним отделочным работам.

Камины из кирпича: конструктивные особенности

Их чаще всего выбирают для коттеджей, дач и загородных домов.

Кирпичные камины долговечные, прочные, огнестойкие и просты в построении. К тому же используемый конструкционный материал позволяет выложить какую угодно форму.

По расположению в помещении камины делятся на:

• лицевые;
• угловые;
• встроенные;
• уличные.

В зависимости от типа устройства:

• с открытой или закрытой топливной камерой,
• с воздушным или водяным отоплением.

Типы каминов в зависимости от типа устройства По назначению выделяют:

• традиционные;
• садовые;
• декоративные;
• печи.

Устройство камина из кирпича

Для того чтобы разобраться как строить камин, прежде всего, рассмотрите его элементы. Он имеет достаточно сложное устройство:

Устройство камина

• а – дымовая камера, ее функция – сбор продуктов сгорания и вывод их через дымоход;
• б – каминная полка;
• в – портал;
• г – топочная камера, где непосредственно сгорает топливо;
• д – подкаминная полка;
• е – дровница.

Камин из кирпича своими руками строится для выполнения следующих функций:

• для обогрева помещения;
• в качестве декоративного элемента;
• для приготовления еды.

В каждом отдельном проекте эти функции могут совмещаться или использоваться по отдельности.

Как сделать декоративный камин из пенопласта своими руками

Кирпичи из пенопласта для камина можно приобрести в строительном магазине. Что еще нужно для обустройства декоративного элемента, правильной расстановки акцентов – будет рассказано далее.

Камин из пенопласта на основе из картона

Для создания портала на основе из картона используют любую коробку подходящих размеров, плиты пенопласта, декоративные плинтусы или другой декор. В качестве инструментов потребуются ножницы, нож, клей, кисть, строительный скотч, банка краски, шпаклевка.

Порядок действий:

1. Подготовить чертеж, сразу указать размеры (ширина, высота, длина), перенести его на картонное основание.
2. В областях расположения очага оформить прорези, загнуть края по местам резов вовнутрь, закрепить с применением скотча.
3. Сделать столешницу из фанеры либо пенопласта, зафиксировать декоративные плинтуса.
4. Нанести шпатлевку, выровнять ее и начисто затереть, покрыть водоэмульсионной краской.
5. Установить в каминный очаг экран, имитирующий горение, либо закрепить гирлянду, светодиоды, свечи на батарейках.
6. Наклеить декоративные кирпичи по контуру размещения очага, поверх сделать шпаклевочный слой (он создаст имитацию неровностей).

Для получения целостного образа желательно покрыть пенопластовую основу краской в оттенок кирпича. Аналогично оформляют топочное пространство.

Фальш-камин из пенопласта в ретро стиле

Камин из пенополистирола своими руками в ретро стиле будет гармонично смотреться в интерьере, обставленном старинной мебелью. Потертости, искусственно состаренные поверхности – это именно то, что придает решению оригинальный дизайн под старину.

Этапы проведения работ:

1. Создание чертежа, подготовка материалов, инструмента.
2. Сооружение каминной основы из поддона, покрытие поверхностей краской.
3. Закрепление пары планок дюбелями, планки используют разных размеров (но разрыв слишком большим быть не должен).
4. Фиксация каминной крышки, декор боковых стенок с применением пластов пенопласта, плинтусов. Эти элементы крепят на основу из деревянных поддонов. Аналогичным образом осуществляют декор фронтона.
5. Слегка поцарапать поверхности острым предметом, нанести более темную краску, потом матовый финишный слой. Дополняют пенопластовый декоративный камин вырезками из газет.

Сундук удобнее всего устанавливать на каминной полке, выполненной с применением поддонов. Для имитации очага используют поленья. Можно применить пару старых досок, только не трухлявых, соорудить из них полку, чтобы сохранить текущие потертости, царапины, погрешности. Над крышкой камина оборудовать фальш-окна с винтажными ставнями, повесить старинные фото, помещенные в ретро-рамки.

Кладка

Если хозяин загородного участка не имеет опыта в кладке кирпичей для камина, то построить сооружение с «нуля» ему поможет пошаговая инструкция. Существует много вариантов таких планов, но все они имеют примерно одинаковую структуру. Урок ручной кладки домашнего или уличного камина обычно состоит из 5 – 7 этапов, на каждом из которых описывается установка 2 – 3 рядов кирпичей и ее особенности. Вместе с этим рассматриваются другие необходимые вопросы: как правильно армировать кирпичное или бетонное основание, как сделать дымосборник и воздушный теплообменник, как декорировать фасад камина.

Конструкционные элементы

Чтобы построить простой камин из кирпича своими руками, нужно знать, из каких частей он складывается, и их назначение. Элементами являются:

1. Топка – второе название – топливник. Это внутренняя ниша, в которой происходит горение топлива. Она выполняется из огнеупорных компонентов.
2. Под. Элемент камина, расположенный под топкой. Также выполняется из огнеупорных компонентов.
3. Колосниковая решетка. Устанавливается в под. Предназначена для создания воздушного пространства между основанием и топливом, удержания топлива и циркуляции воздуха.
4. Зольник. Располагается под топкой. Служит для сбора остатков горения и золы. Изготавливается из металла.
5. Площадка. Необходима для предотвращения попадания искр или горящих частей топлива на пол. Дополнительно выполняет декоративную функцию.
6. Зеркало. Это задняя наклонная стенка. Она необходима, чтобы тепло из топливника отражалось внутрь комнаты. Занимает верхнюю, третью часть тыльной стороны.
7. Дымовой зуб. Расположен с обратной стороны зеркала. Другое название – дымовой карниз или гусак. Не позволяет воздуху изменить направление движения и не допускает попадание дыма внутрь здания. Предотвращает выпадение сажи.
8. Дымовой накопитель. Может называться хайло. Предназначен для сбора отходов горения из топки.
9. Дымоход. Канал для отвода отходов горения за пределы здания.
10. Дымовая горловина с отводом. Элементы, предназначенные для прохода отходов горения из дымового накопителя в дымоход.
11. Дымоходный засов. Имеет дополнительное название шибер. Предназначен для регулировки тяги в дымоходе. Если он не эксплуатируется, то засов закрывает проход холодных потоков воздуха внутрь здания.
12. Портал. Является элементом декора, чаще выполняется в форме полос.

Конструктивные элементы камина.

Классическая конструкция камина из кирпича

Традиционную схемудровяногокамина из кирпича можно разбить на несколько составляющих:

1. Фундамент. Большой вес конструкции не позволяет размещать ее непосредственно на полу комнаты.
2. Основание. Так как фундамент выполняется из цементно-песчаного раствора, а он не является жаропрочным, поверх него кладутся два-три ряда кирпичей.
3. Подовая часть. Выкладываемая кирпичом из специальных жаростойких пород глины, она служит основанием, на котором происходит горение закладываемого топлива.
4. Портал. Данная часть является своеобразным лицом всего камина. Это обрамление, сложенное вокруг открытой части топливника.
5. Топливник. Это ниша, в которой происходит сгорание топлива.
6. Дымосборник. Камера, начинающаяся после каминного зуба. Имеет наиболее широкое сечение в своем основании и сужается кверху.
7. Каминный зуб. Это наклонный выступ, размещенный на задней стенке камина. Он сужает отверстие для выхода дыма в дымосборник, вследствие чего повышается скорость выходящих газов и снижается вероятность задымления помещения в случае открытых каминов.
8. Дымоход. Труба, служащая для отвода газообразных продуктов сгорания.
9. Задвижка. Расположенная в начале дымохода, она служит для регулировки тяги проходящего воздуха и интенсивности горения пламени.

Изображение классического камина из кирпича в разрезе можно увидеть на фото ниже.

Классический камин в разрезе
