Подробная инструкция и порядовка
Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.
Создание чертежа
Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства
Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич
А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.
Что такое каркасные дома и из чего их строят
Подготовительные работы
При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.
Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.
Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.
На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

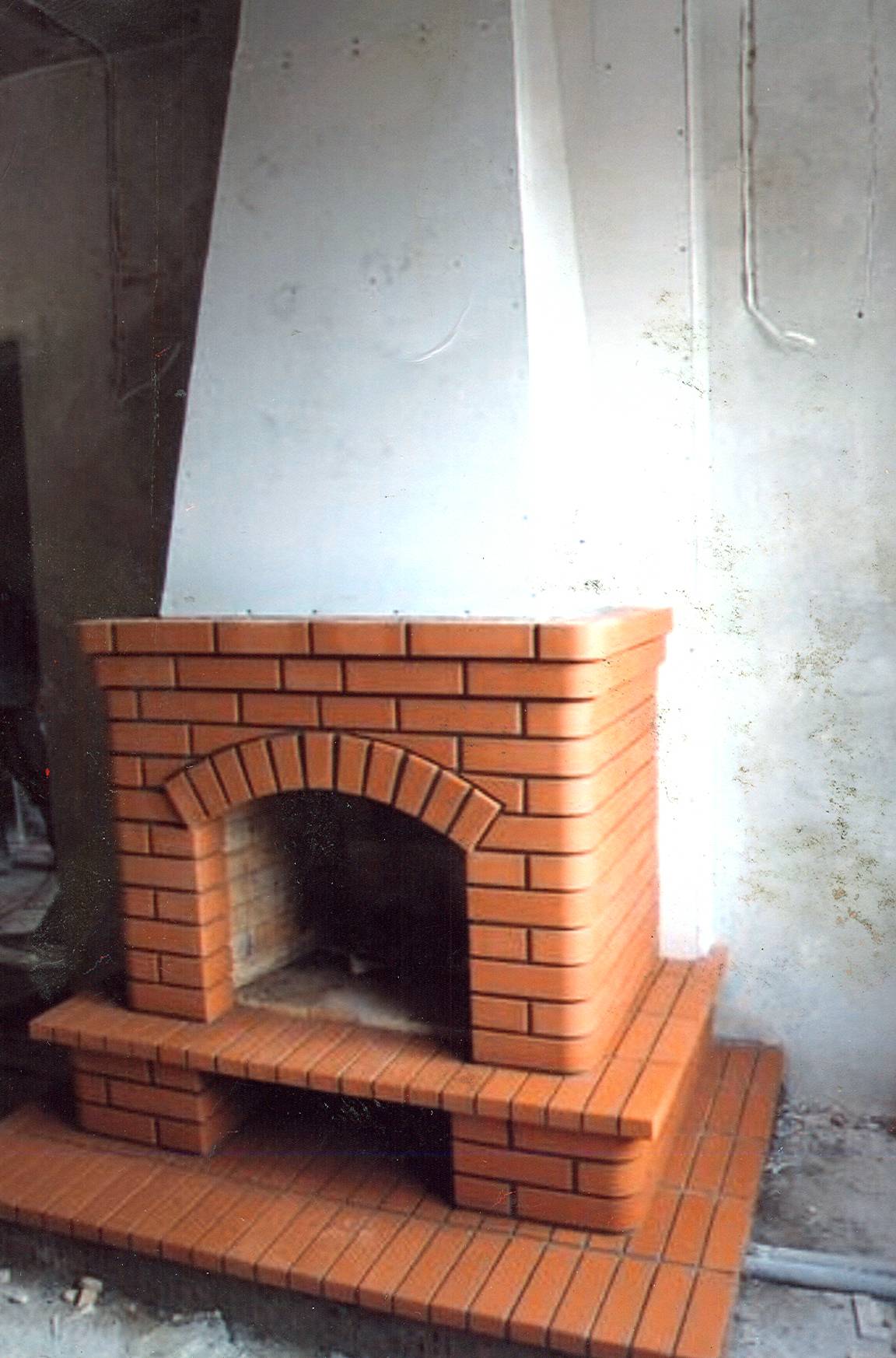

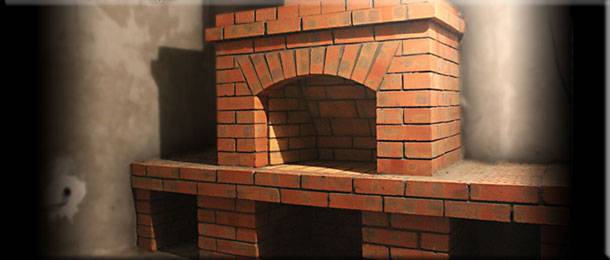

Выкладывание камина
Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.
Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.
После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

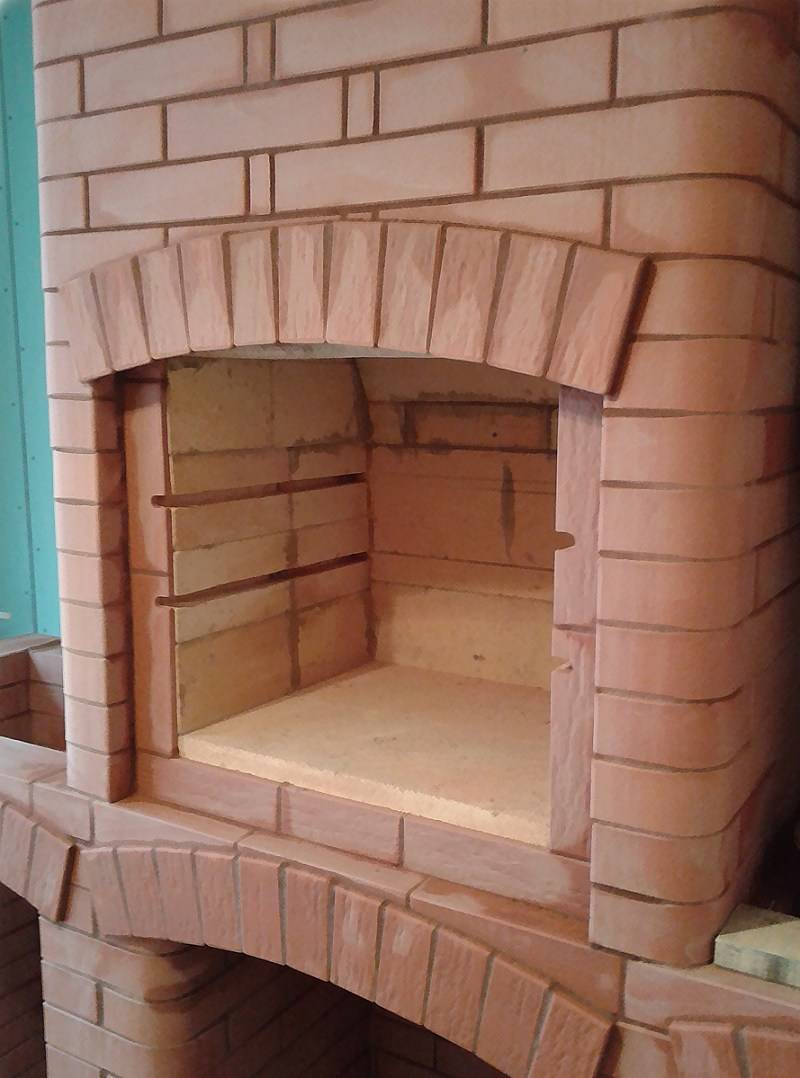

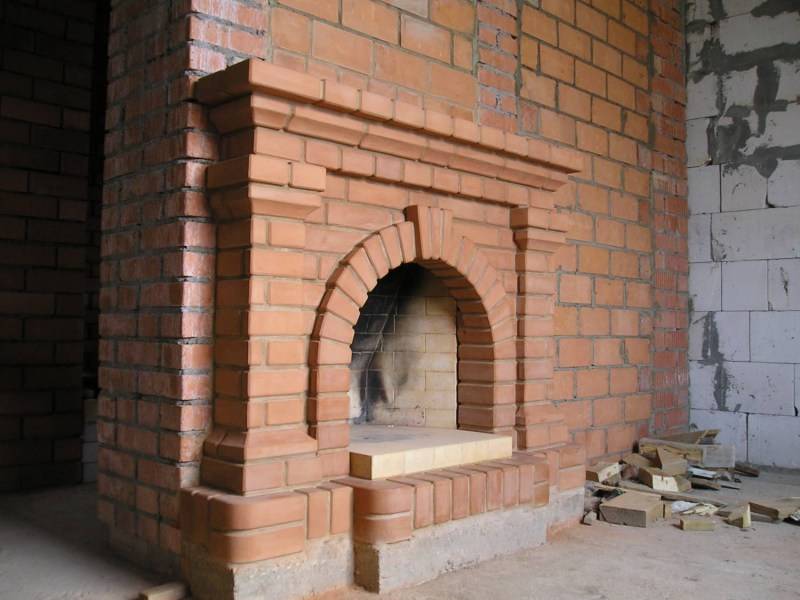

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

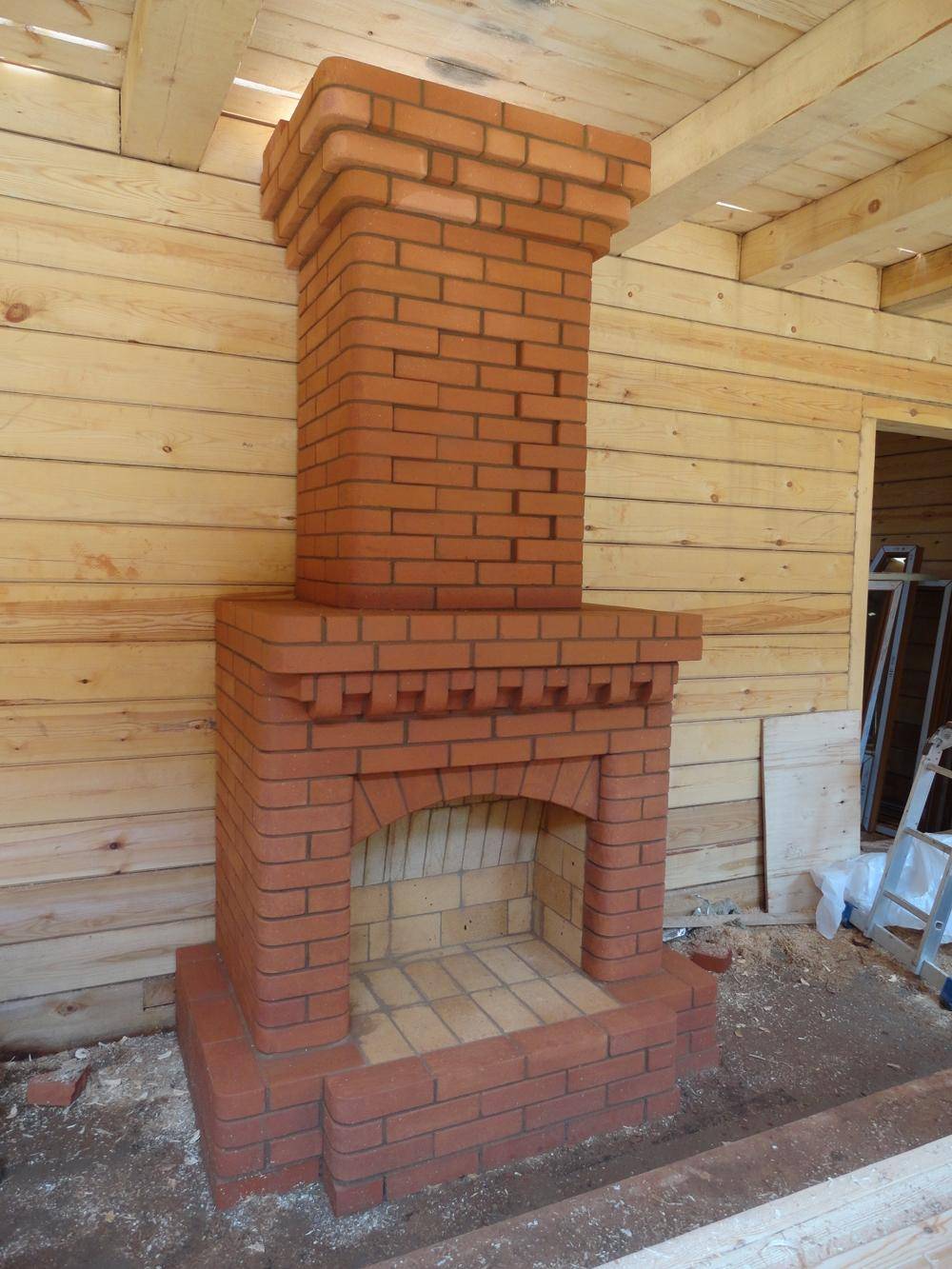

Возведение дымохода
От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.
Облицовочные работы
Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:
- Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
- Окраска. Используют меловой или клеевой раствор.
- Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
- Декорация.
На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.
С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.
Работа конструкции
Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.
Требования к помещению
Перед тем, как построить камин в доме или на даче своими руками, стоит ознакомиться с требованиями к помещениям для установки этой конструкции. Лучше всего предусмотреть возможность установки на этапе проектирования, а построить камин своими руками можно будет позже.
Нужно учесть некоторые особенности:
- Печи массивны, и потому им требуется усиленный фундамент.
- Если печь является полноценной, она пригодится не только для приготовления пищи, но и для обогрева помещения. Для печи желательно иметь достаточно места.
- Будет очень дорого проводить работы, если в готовом доме придется разбирать междуэтажные перекрытия для создания дымохода.
- Камин легче, чем печь, строить в готовом доме. Однако хотя он меньше печи по весу, он может потребовать усиленного фундамента.
- Конструктивно каминная топка проще печной, требует меньше места и монтируется быстрее.
Другие виды каминов
Кроме дровяных каминов, в продаже имеются отопительные приборы, работающие на другом топливе. Такие модели устанавливаются гораздо быстрее и проще, чем кирпичные, так как продаются в готовом виде и требуют минимум усилий для их подключения или просто установки:
Камин, работающий на газе, прост не только в установке, но и в эксплуатации, но подключать его должен мастер, имеющий для этого допуск. В организации, занимающейся контролем за газовым снабжением, нужно обязательно получить разрешение на его установку, и это часто бывает причиной нежелания устанавливать этот прибор.
Для газового камина не нужно устанавливать отдельную дымоходную трубу — достаточно будет подключить ее к коаксиальному дымоходу, который выводится через стену.
Внутри топки установлены аксессуары, которые имитируют дрова и живой огонь.
- Электрокамин подойдет не только для дома, но и для квартиры. Такие модели могут быть стационарными и мобильными. Некоторые стационарные камины производятся в виде каминных топок, имеющих вокруг очага красивые порталы. Такой прибор не требует дымохода, его нужно просто установить и подключить к электрической розетке. Современные модели каминов оснащены электроникой, что позволяет управлять его нагревом, переключением и выключением с помощью пульта.
- В последнее время в моду активно входит экокамины, работающие на этиловом спирте. Они не требуют другого топлива и достаточно экономны, но они не согреют комнату, и служат только декоративным украшением интерьера. Можно сказать, что биокамин предназначен для согрева души и создания определенного настроения и атмосферы, нежели как отопительный прибор.
- Можно сделать и просто имитацию камина из гипсокартона и металлического профиля. Конечно, в таком декоративном камине нельзя будет разжечь огонь, но он отлично украсит стену и послужит полкой для интерьерных аксессуаров.
Если появилось желание установить в доме камин, проблем с этим не будет, просто адекватно оцените свои силы, готовы ли вы выкладывать кирпичный камин или вашего рвения хватит только на покупку и установку декоративного камина. На сегодняшний день выбор материалов и готовых изделий настолько широк, что приобрести или построить желаемый вариант камина не составит труда. Главное — нужно собраться и заняться этим делом вплотную, и если уже начали — обязательно достраивайте до конца!
Пример возведения небольшой печи из кирпича
Насыпать сухой песок толщиной 1 см.
На выровненный песок укладываем слой кирпича
Очень важно выровнять слой с помощью уровня
Сверху на кирпич нанести слой глины и установить дверцу поддувала. Дверку необходимо обернуть асбестовым шнуром, а лучше картоном, предварительно увлажнив его. Дверку следует закрепить проволокой.
Укладываем второй слой кирпича.
Третий ряд кирпича выполняем из половинок.
На третий слой кирпича укладывает колосниковую решетку над поддувалом.
Четвертый ряд кирпичей выкладывается на ребро. Для внутренних перегородок внутри дымохода необходимо сделать подставки. Задняя часть печки выполняется без глины с выступами кирпича во внешнюю сторону (вышибные кирпичи).
Топочную дверцу предварительно оборачиваем увлажненным асбестовым шнуром, затем закрепляем проволокой и двумя кирпичами.
Укладываем плашмя 5-й ряд кирпича.
Шестой слой уложим на ребро, а стенки дымохода затираем тряпкой.
Седьмой слой кирпича ложится плашмя. При этом кирпичи задней стенки укладываем на ребро.
Восьмой ряд должен закрыть топочную дверку и завершиться над топкой двумя кирпичами.
Над топкой устанавливается скошенный кирпич для смещения пламени в сторону центра варочной поверхности.
Девятый слой кирпичей укладывается с небольшим смещением к задней стенке. Перед этим укладывается увлажненный асбестовый шнур для обеспечения герметичности между варочной поверхностью и кирпичом.
С десятого ряда начинается формирование дымохода, который должен постепенно расширяться к задней стенке. Дымовую трубу из железа можно выполнить приставного или насадочного типа. А насадочная кирпичная труба может привести к смещению центра тяжести.
В 11-м ряду необходимо установить задвижку, уплотнив ее асбестовым шнуром.
Дымоход стыкуется с легкой металлической трубой. Если труба будет отводиться в сторону, то следует предусмотреть перекрытие из трех слоев кирпича.
После этого вынимаем вышибные кирпичи и чистим дымоход.
Затем производим отделку печи снаружи (штукатурка или побелка).
Перед печкой обустраиваем предтопочный лист.
После завершения всех работ необходимо просушить печь в течение одной недели. В первое время рекомендуется осуществлять топку деревянной щепой или бумагой. А после закаливания, можно приступить к топке дровами.
Кладка камина
Вопрос о том, как на даче построить камин, не так уж и прост, так как выполнить работы своими руками по силам далеко не каждому, а вот проконтролировать процесс, понимая, что происходит, вполне реальная задача.

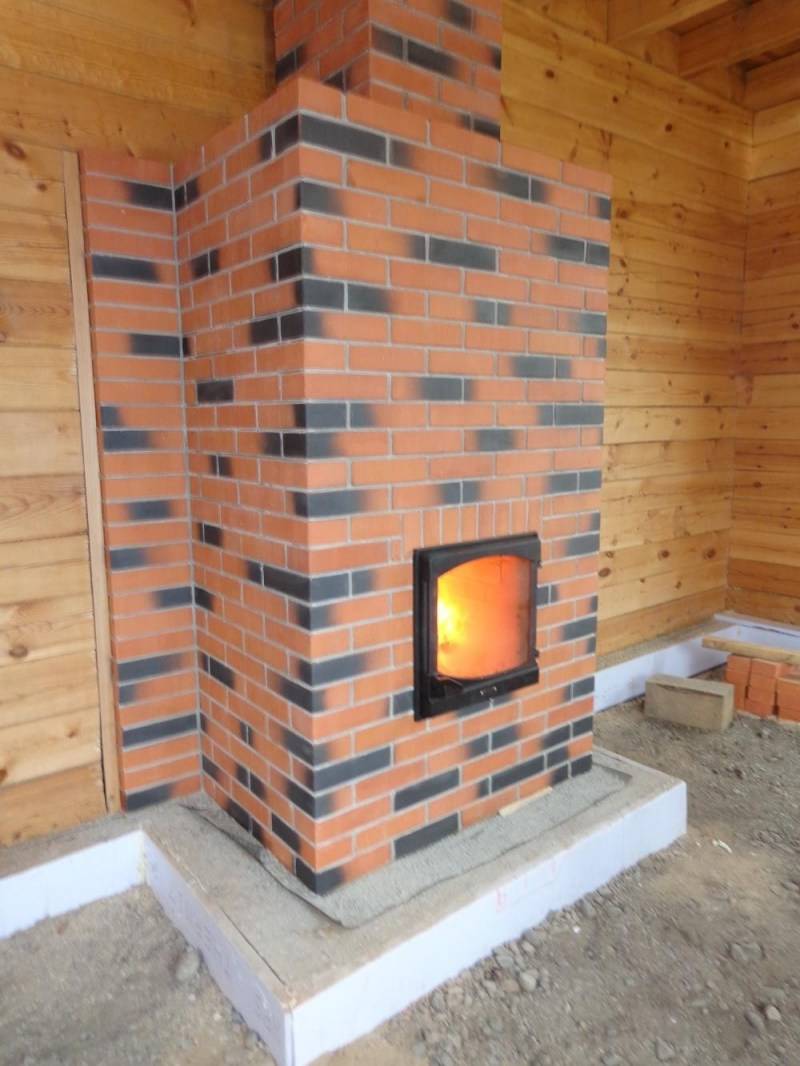

Основание камина
Камины легких конструкций, которые часто устанавливают на даче, ставятся прямо на пол, большие (более 700 кг) — сооружаются на фундамент с глубиной порядка 0,5–0,7 м. В строительстве каминов разделяют два типа фундамента:
- Заливной фундамент, в котором используется бетон с наполнителями (щебенка, колотый кирпич и т. п.) или жидкий бетон. Для особенно тяжелых каминов можно использовать усиление арматурой. Поверхность заливного фундамента обычно делается на уровне пола или же сантиметров на 10–15 ниже. Для заливки используется опалубка.
- Кирпичный фундамент, который предназначен для небольших каминов. Он выкладывается в виде поставленных на ребра кирпичей. Для раствора используется высокопрочный цемент (марка М300 или выше). Рядов должно быть от 4 до 6.
Для защиты фундамента от влаги используется рубероид, для чего дно и стенки опалубки покрываются рубероидом, а стыки битумом. Места крепления просмаливаем, а низ фундамента засыпаем тонким слоем керамзита.
Если тяжелый камин ставят на втором этаже, фундамент сооружается все равно, за исключением наличия деревянного пола. В такой ситуации на пол кладется 15-сантиметровый слой огнеупорного материала, покрытого листом железа. Нижний кирпичный слой укладывается на цементно-глиняный раствор.
После изготовления фундамента выжидается 5–6 дней до его высыхания.
Дымоход
Основные моменты:
- Стены трубы должны быть достаточно толсты, что уменьшит потери тепла. Когда камин расположен у внутренней стенки, труба выкладывается в один кирпич. Если камин рядом с наружной стеной — в полтора или два кирпича. Нормальное сечение трубы — 1/10–1/15 ширины отверстия топки. Минимальными параметрами трубы являются 14×25 см.
- Опирать тяжелую трубу на легкий камин небезопасно, поэтому лучше использовать в таком случае керамические или металлические трубы. Их нужно утеплить снаружи, обложив трубу кирпичом и засыпав пространство между кирпичом и трубой керамзитом.
- От высоты трубы напрямую зависит качество тяги. Оптимальный вариант высоты — 5–7 метров. Поверх заслонки труба выглядит как сужающаяся пирамида, и переход в верхней части в дымоход. Переднюю стену дымовой коробки поднимают, плотно стыкуя ее с дымоходом. Вертикальная задняя прямо переходит в дымоход.
- Дымовая труба предусматривает заслонку (поворотную или задвижную), с помощью которой камин закрывается для протапливания. Также она нужна для регулировки силы тяги. Заслонка должна находиться на 20–30 см (максимум на 80–100 см) выше отверстия топки, на расстоянии порядка 2 метров от пола.
- Если дымовая труба менее 5 метров, то без заслонки холодный уличный воздух быстро наполнит помещение. Если труба превышает 7 метров, заслонку можно и не ставить, хотя в любом случае она не будет лишней.

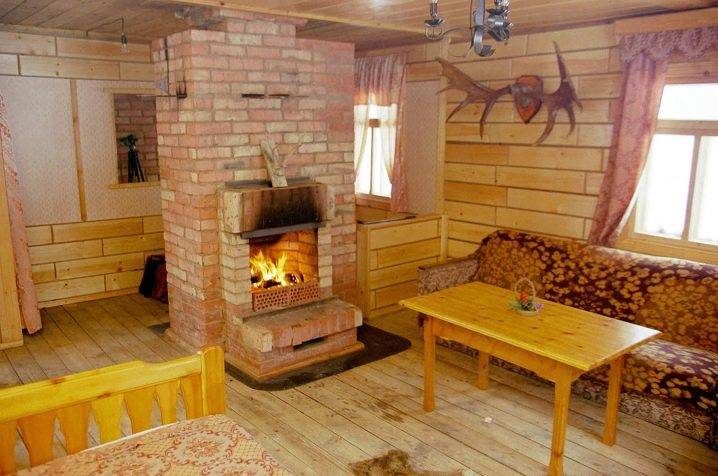

Нужен ли камин на даче?
Камины для дачи могут использоваться и как отопительные приборы, и как элементы украшения и декора
До начала его возведения важно понять, хотите ли вы полностью обогреть дом с помощью камина, или просто создать дополнительный источник тепла, быстро нагревающий комнату, а может быть вам достаточно имитации камина с подсветкой или искусственным пламенем?
Камин для дачи, как декоративный элемент интерьера
От выбранных функций зависит тип камина. С обогревом помещения площадью до 100 квадратных метров отлично справится печь-камин с функцией длительного горения – топка у таких печей закрыта огнеупорным стеклом, поэтому они безопасны, а конструкция позволяет сжигать практически любой вид твердого топлива с максимальной теплоотдачей. Еще более эффективны газовые камины, но они требуют подключения к магистральному или сжиженному газу.
При площади дома больше 100 квадратных метров источником постоянного отопления может стать камин с водяным или воздушным контуром: нагреваясь, он греет теплоноситель, который распространяется по трубам во все помещения дома.
Для быстрого обогрева небольшой комнаты подойдет классический дровяной камин с открытой топкой – жар от сгорающих в нем дров позволит быстро прогреть воздух в помещении, но длительно аккумулировать тепло он не в состоянии. К тому же он является довольно пожароопасным и требует постоянного контроля, оставлять его без присмотра надолго нельзя.
Если же камин интересует вас только как деталь интерьера, можно не тратиться на дорогие модели, а соорудить фальш-камин из подручных материалов, при желании оснастив его электрическим очагом – современные модели отлично имитируют не только пламя, но и дым.
Отделка
Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:
- покраска;
- оштукатуривание;
- облицовка плиткой, камнем и прочими подобными материалами.
Отделка
Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.
В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.
Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.
Удачной работы!
Виды дровяных каминов по месту расположения

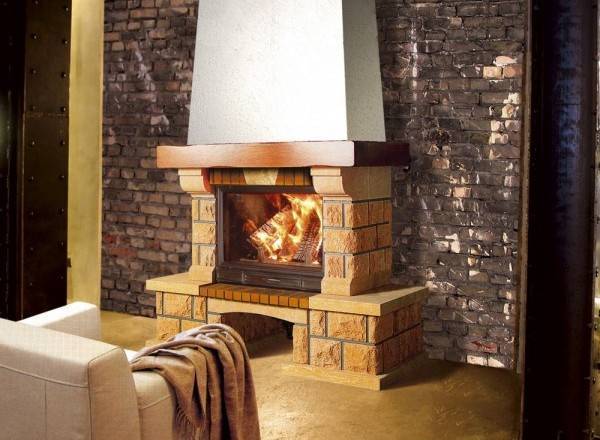

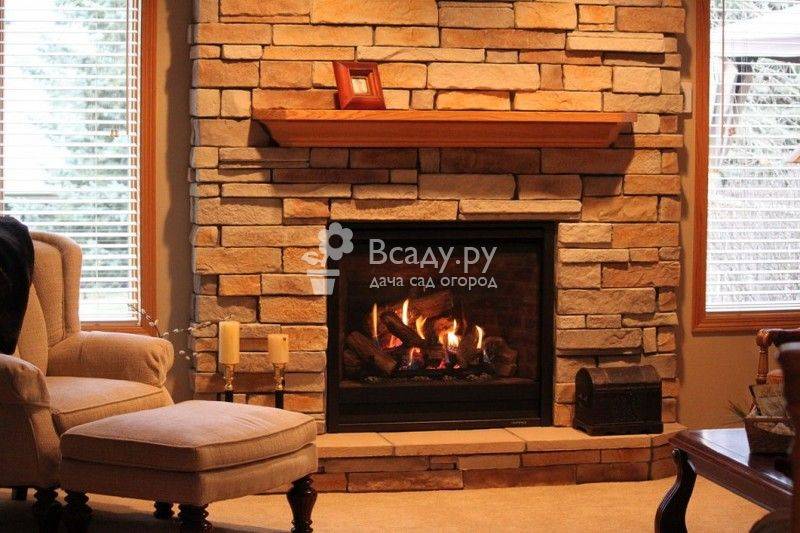

Пристенные
В предыдущем разделе статья подробно рассмотрено именно такое решение. Ее преимуществом является отсутствие жесткой связи с конструкцией стены. Это подразумевает возможность выполнения монтажных операций в рамках капитального ремонта. При правильной подготовке проекта можно обеспечить высокую тепловую эффективность.
В таком варианте топка сделана открытой дополнительно с двух сторон

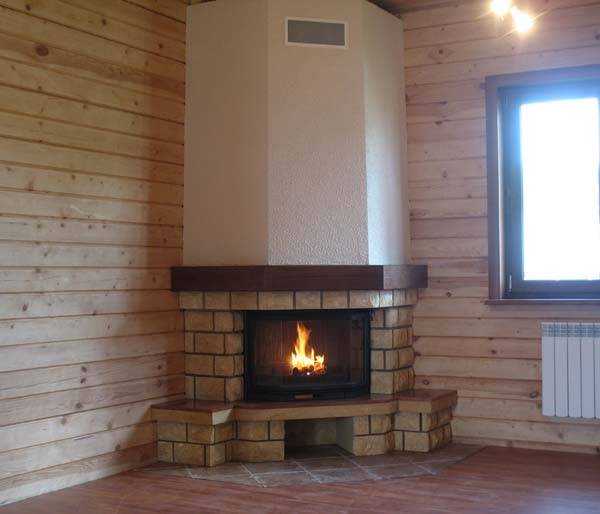

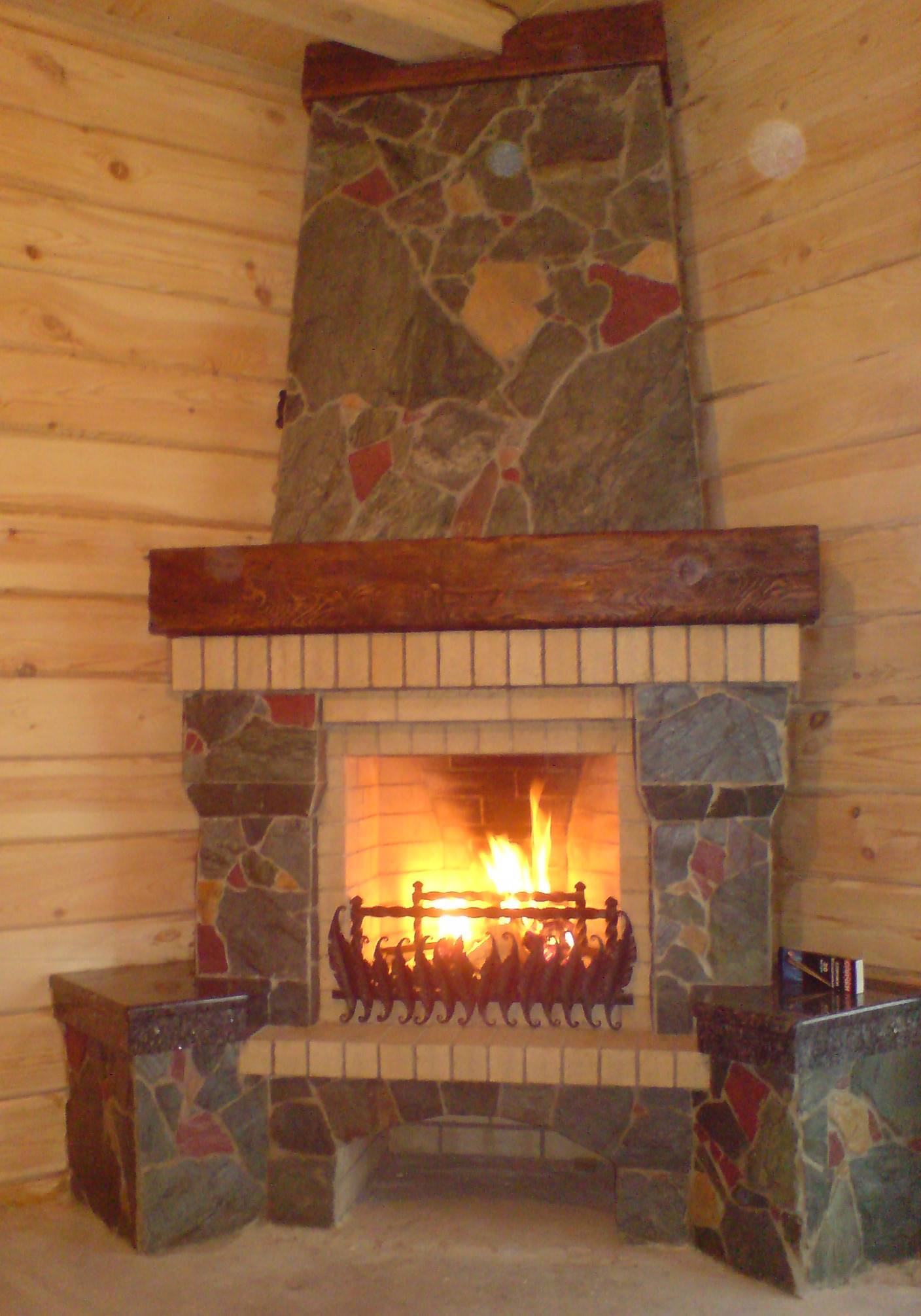

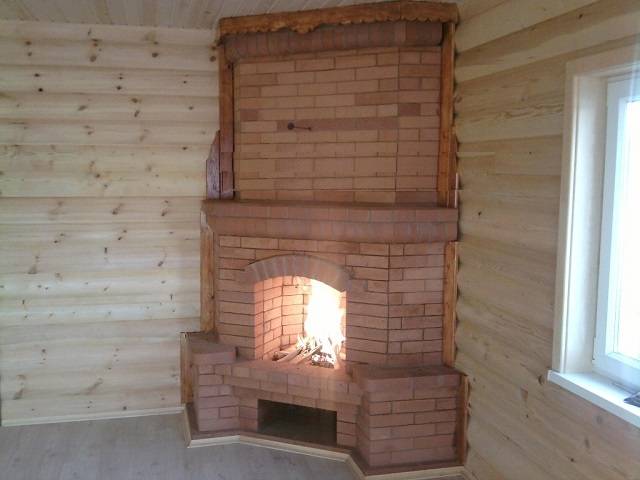

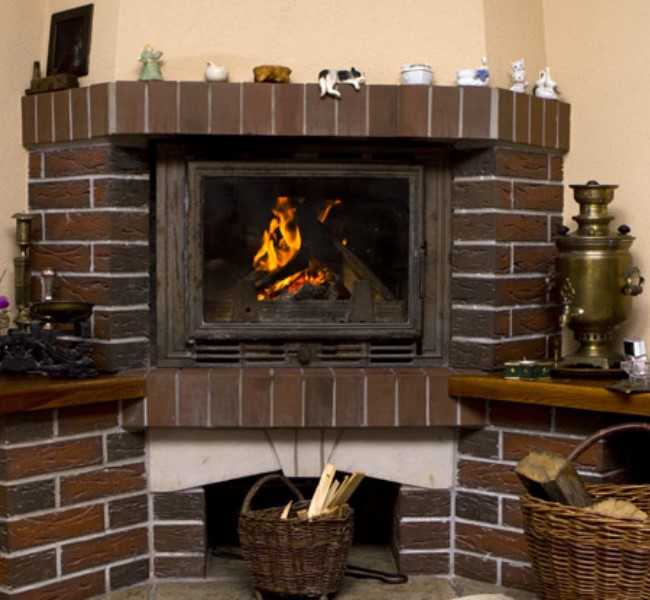

Угловые дровяные камины для дома
Подобное размещение помогает рациональным образом использовать имеющееся свободное пространство
В изображенном примере дровяной камин улучшает эстетические параметры в одной комнате, но нагревает воздух в двух помещениях. Если разделить их перегородкой, будет повышаться температура выступающей части стены. При увеличении размеров боковых частей, на них можно сделать удобные площадки для размещения предметов декора, сиденья.
Островные модели
Фото камина в доме наглядно показывает возможности украшения интерьера с помощью оригинального дизайнерского решения
В этом варианте открытое пламя видно со всех сторон. Даже в относительно строгом интерьере «Хай тек» можно создать уютное ощущение присутствия около костра на пикнике. Для гармоничного размещения такой конструкции требуются высокий потолок и большая площадь комнаты. Придется тщательно продумать место хранения оперативного запаса дров, систему подачи свежего воздуха и удаления золы. Необходимо обеспечить хорошую функциональность без ухудшения эстетических параметров.
Отдельно следует отметить сложность монтажа дымохода. В этом варианте его не получится установить без существенных затрат, как при реализации проекта с выносом за контур здания. Трубы придется устанавливать внутри строительных конструкций. Лучше, если такие работы выполняются в ходе строительства дома.

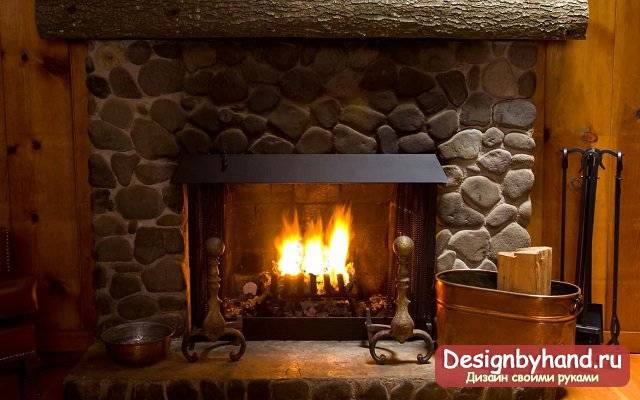

Встроенные конструкции
Такие дровяные камины («английские») монтируют внутри строительных конструкций
Специфическое название получено по стране, в которой популярны именно такие решения. Данный способ монтажа позволяет основные функциональные части разместить внутри стены. Снаружи – только портал, небольшая полка. Явным преимуществом является экономное использование свободного пространства. Надо позитивно отметить возможность обогрева соседней комнаты.
Единственным недостатком, как и в случае с островными моделями, является сложность строительных работ. Необходимо наличие в здании специальных каналов для удаления дыма. Такие дровяные камины не устанавливают в наружные стены, чтобы сохранить хорошие экономические показатели в процессе эксплуатации.
Пример каминной кладки
Прежде чемрешить, как построить камин, нужно выбрать способ порядовки (см. Угловой камин – порядовка). Существуют две вариации порядовки: с искрогасителем и без него.
Каминная тяга регулируется с помощью задвижки. КПД равняется 10–15%.
Первые три ряда или лишь контур рядов можно выкладывать по схеме, во внутреннюю часть наполнить засыпкой из песка и щебня.
Четвертый ряд выкладывается огнеупорным кирпичом. Тут же, для закрепления решетки камина, устанавливаются закладные Г-образные штыри.
Простой камин
Порядовка обычного камина
Кладка простого камина с искрогасителем
Материалы для постройки камина
Самодельный вариант
Сомнения одолевают любого начинающего мастера, а мотивированы и обоснованы они тем, что в любые времена печник считался самым искусным каменщиком. И для того чтобы сложить печь, недостаточно только освоить кладку кирпича или камня. Относится ли это к камину?
Вопрос неоднозначный. Нельзя сказать, что мини камин для дачного домика своими руками сделать можно в два счета, но и пугаться не стоит, даже если за плечами нет никакого опыта.
Благодаря тому, что камины для дачи обычно невелики в размерах, его себестоимость окажется настолько низкой, так что вы можете себе позволить ошибиться и выполнить все работы заново. Мы вас не оставляем в свободном плавании и предлагаем ознакомиться с пошаговой инструкцией по выкладке кирпичного камина.
Оригинальная каминная постройка
Для того чтобы получился действующий и красивый на вид камин, можно использовать огнеупорный кирпич, который одновременно является облицовочным. Кладку нужно выполнять на смесь глины и песка. Предварительно они должны быть очищены от крупных элементов методом просеивания. Запомните, слишком массивные слои раствора между кирпичами снижают общий показатель теплоотдачи. Профессионалы наносят раствор рукой. Но при отсутствии опыта можно воспользоваться мастерком.
Раствор для камина своими руками
Подбираем нужную глину. Берёмся за инструкцию как сделать камин. Чтобы подготовить раствор для кладки потребуются широко известные расходные материалы и компоненты. Обычный вариант — глина на водном растворе.
Если у Вас не получится такую найти в продаже или просто подготовить, то придётся добавлять в раствор дополнительные компоненты, что выльется в дополнительные финансовые затраты.
Подготавливаем глину для работы. Глину необходимого количества и нормальной консистенции замачивают в воде на 2-3 дня.
Раствор для кладки. Замешивают будущий раствор обычной лопатой, можно и ногами, предварительно обувшись в резиновые сапожки
Обращайте внимание на состояние глиняного раствора, при появлении любого мусора и грязи — сразу удаляйте их
При отсутствии нормальной глины, можно в равной пропорции смешать жирную и тощую. Отдельно эти 2 вида глины для раствора не используются, даже с добавлением других компонентов.

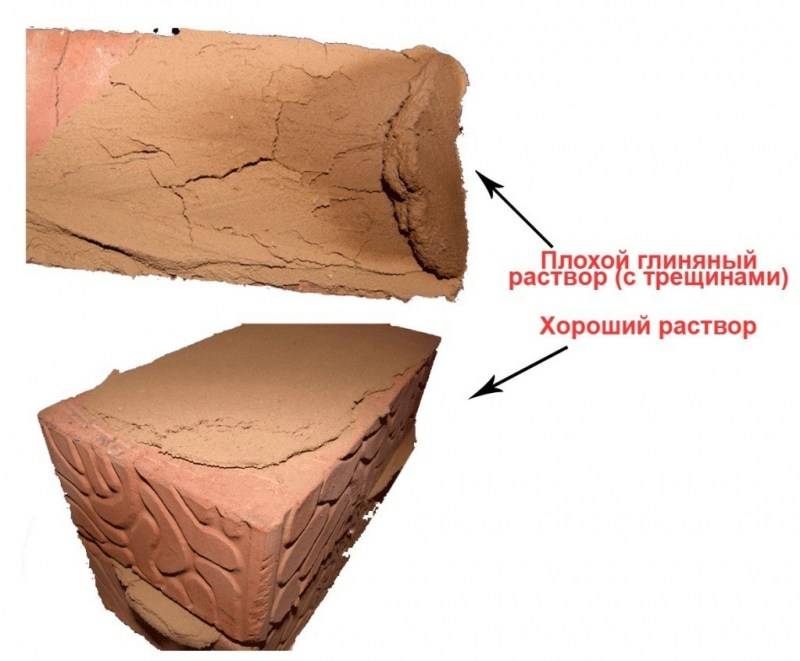

Готовность глиняной смеси. Предварительно необходимо проверить полученную смесь на качественные свойства. Делаем 2 небольших шарика из раствора, один помещаем сохнуть в тёмное сухое место, второй сплющиваем до состояния лепешки.
Оставляем оба изделия сохнуть на 2-3 дня и проверяем материал. На нём должны отсутствовать какие-либо трещины и изъяны. Если получился жирный раствор, смешайте его с цементом. Если трещин нет, значит у Вас нормальный или тощий раствор.
