Угловая камин-печь

Возможные затруднения

Огонь не горит

     Причиной того, что огонь в печи не горит, является, как правило, либо недостаточная подача воздуха и/или недостатки дымохода. Если с дымоходом нет проблем, то проверьте:

•  Что бы все воздушные шиберы и задвижки были открыты.
• Что бы в дымоходе не было никаких препятствий.
• Что бы верхняя точка дымохода была выше каких- либо препятствий, находящихся вблизи дымохода.
• Чтобы в помещение, где установлена печь, была обеспечена адекватная подача воздуха. И чтобы она обеспечивалась не за счёт вытяжного вентилятора.

Затемнение стекла топочной дверцы

Стекло становится закопченным когда:

•     Топливо горит неэффективно из-за нехватки воздуха.
•     Плохое качество  или засор дымохода.
•     Неправильный баланс регулировки воздушных заслонок в печи.

      Постарайтесь подать больше воздуха в топку, особенно через заслонку  «вторичного воздуха» в верхней части лицевой панели. Старайтесь применять качественные дрова.

 Дым в комнате

       Если печь установлена правильно, то дыма в комнате не должно быть. Если всё таки это случилось, то проверьте достаточно ли поступает воздуха в комнату. Это легко проверить, открыв дверь или окно в комнате. Если задымление прекратится, то Вы должны обеспечить дополнительную подачу воздуха в комнату. Если это не решает проблему, то проведите полную проверку дымохода. Если проблема остаётся, то проконсультируйтесь со специалистом.

 Огонь горит слишком интенсивно

Обычно это происходит при слишком сильной тяге дымохода.

•  Прежде всего, уменьшите подачу воздуха, регулируя положения воздушных заслонок. Если это не помогает, то, возможно, нарушена герметизация печи.
•   Проверьте состояние уплотняющего шнура на топочной дверце печи, а также герметичность стыков панелей корпуса печи.

Если перечисленные меры не решают проблему, то это значит, что тяга Вашего дымохода слишком велика и её следует уменьшить, например установкой регулируемого шибера в дымоходе.

 Огонь в дымоходе

      Огонь в дымоходе возникает тогда, когда воспламеняется сажа и креозот накопившиеся в дымоходе. Если дымоход проверяется и чистится регулярно, то этого явления не происходит. Огонь в дымоходе может быть чрезвычайно опасен и этого нельзя допускать. Старайтесь поддерживать интенсивный огонь в печи и, по крайней мере, один раз при каждой растопке, пусть на короткое время, создайте мощное пламя в печи. Это способствует самоочищению дымохода. Тем не менее, следует регулярно проверять состояние дымохода и, при необходимости, чистить его.

     Свидетельством огня в дымоходе являются искры, вылетающие из трубы, рокочущий звук, исходящий от печи или дымохода, или вибрация печи или дымохода.

      В случае возникновения огня в дымоходе, полностью закройте воздушные заслонки, эвакуируйте людей из здания и вызовите пожарную команду. Не растапливайте печь до тех пор, пока не будет произведена проверка печи и дымохода и произведена необходимая чистка или ремонт.

Эксплуатационные характеристики и конструктивные особенности

Бавария угловая печь камин отличается своей высокой прочностью и долговечностью. Это стало возможно за счёт специальных материалов изготовления корпуса, а именно трёхмиллиметровой стали. Для топки применяется более толстая и прочная сталь (шестимиллиметровая), которая способна прогреваться и хорошо выдерживать как характерные высокие температуры нагрева, так и их резкие перепады, а также быстрое остывание конструкции.

Печь камин бавария пристенно угловая с теплообменником для приобретения высокой эффективности и удобства в использовании обязательно оснащается и комплектуется колосником изготовленным из высокопрочного чугуна.

Печь камин пристенно угловая с теплообменником бавария также имеет своеобразный декор (внутренние плоскости и стенки облицованы керамической жаропрочной плиткой, которая может быть представлена в различном цветовом оформлении).

Бавария угловой камин включает в себя ряд моделей представленных в данной ориентации, подробней с характеристиками и описаниями которых вы можете ознакомиться из следующей таблицы:

Наименование модели	Отличительные характеристики, описания и функционал
С теплообменником	Камин бавария угловой может комплектоваться встроенным теплообменником. Такие модели имеют мощность в 12 киловатт, что позволяет при необходимости выполнять отапливание помещений общей площадью до 160 кубических метров. Ширина конструкции составляет 54 сантиметра, при глубине в 71 сантиметр и с высотой в 94,5 сантиметра. Данный камин способен присоединяться к отопительной системе частного коттеджа и тем самым быстро и в одинаковой степени равномерно отапливать каждое помещение.
С варочной панелью	Угловой камин бавария может комплектоваться варочной поверхностью, на которой при необходимости можно готовить пищу или подогревать воду. Такие модели имеют мощность в 9 киловатт что подходит для домов и коттеджей имеющих общую площадь дот 160-180 кубических метров. Основным преимуществом и особенностью печи, являются её небольшие габариты, что позволяет установить её в любом по площади помещении. Установка имеет следующие параметры: 65х52х86- ширина, глубина и высота.
С отделкой изразцами	Угловые камины бавария могут иметь оригинальную и стальную отделку изразцами. Она имеет чугунную варочную панель включающую в себя сразу две конфорки и облицована огнеупорными изразцами с обеих боковых сторон. Такие камины угловые бавария имеют небольшие размеры составляющие 65х52х86 (ширина, глубина и высота). Компактность модели позволяет выполнить установку и монтаж в любой комнате с площадью от 90 кубических метров. При этом вес конструкции составляет всего 125 килограмм.

https://youtube.com/watch?v=k3mqNMe-N3U

Для визуального ознакомления рекомендуем также ознакомиться с фото собранными в данной статье.

Выполнение монтажа

Бавария камины угловые поставляются в уже полностью собранном виде. Сборка очага и основных элементов конструкции производится непосредственно на самом заводе. Основные сложности могут возникнуть лишь на этапе выполнения установки и монтажа.

Для того чтобы отопительный агрегат был установлен согласно всем нормам и требованиям безопасности, понадобится данная инструкция:

При установке упор делайте на идущую в комплекте техническую и проектную документацию;

Опирайтесь на особенности вашего конкретного дома, его площади, качестве перекрытий и этажности;

Для достижения максимальной устойчивости отопительной установки, напольное покрытие предварительно проверяется на наличие неровностей и при необходимости производится выравнивание;

Не менее важно произвести обязательную герметизацию и изоляцию пола. Для этого используются исключительно огнеупорные материалы и покрытия

Диаметр дымохода выбирается исходя

Диаметр дымохода выбирается исходя из сечения других конструктивных элементов и особенностей дымоотводящей трубы (при её изначальном наличии в доме)

Вариации и цветовые решения изразцовых моделей

Вариации и цветовые решения изразцовых моделей

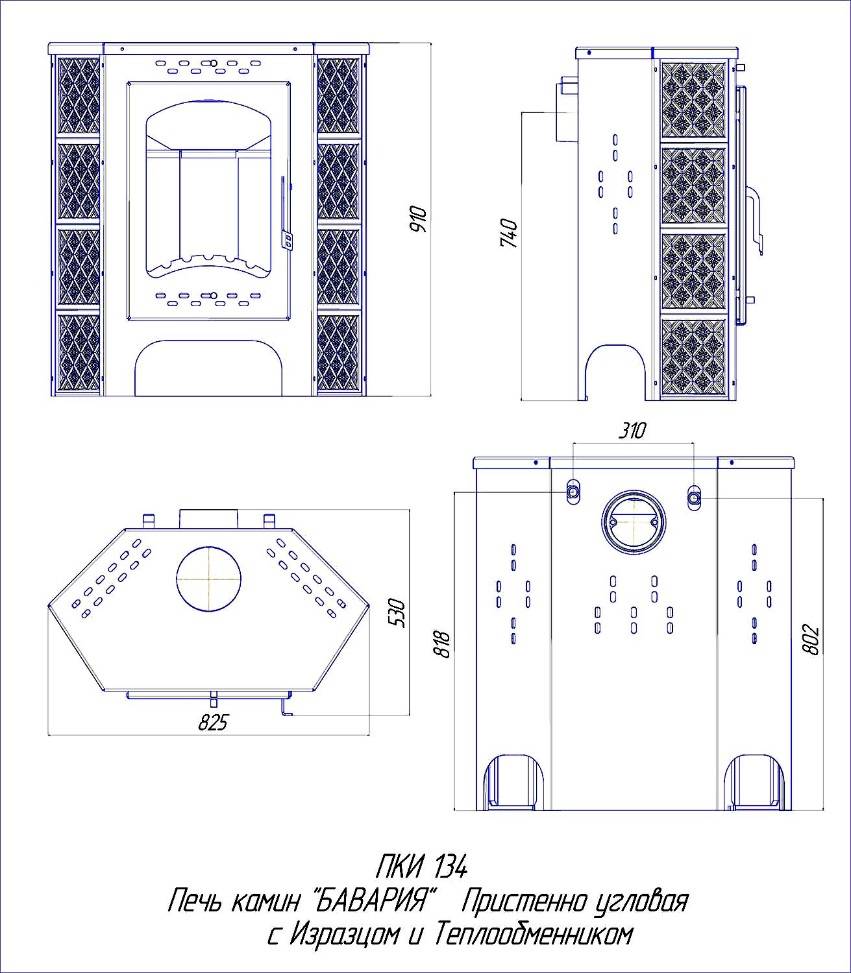

Размеры и отличительные особенности пристенно

Размеры и отличительные особенности пристенно углового отопительного агрегата Бавария

Угловые печи Бавария могут размещаться в любом месте

Угловые печи Бавария могут размещаться в любом месте (рекомендуется устанавливать подальше от дверных и оконных проёмов, во избежание сквозняков)

Металлические печи-камины, подходят ли они для углового размещения?

Основная особенность этих печей – компактность и высокая скорость нагрева. Металлическая угловая печь-камин представляет собой отопительный прибор с топкой, закрытой огнеупорным стеклом. В зависимости от модели такая печь может быть оснащена плитой для приготовления пищи и баком-теплообменником для подключения контура водяного отопления. К достоинствам таких печей можно отнести:

• Небольшие размеры и массу;
• Возможность установки на любом полу, без устройства фундамента;
• Высокую эффективность;
• Привлекательный внешний вид;
• Простоту установки;
• Невысокую цену;
• Безопасность.

Полезна ли функция длительного горения?

Модели, оснащенные функцией длительного горения, кроме того, очень экономичны и обладают высоким КПД: в этом режиме кислород в печь подается дозированно, и активного горения дров не происходит. При медленном тлении углей теплоотдача от печи повышается, топливо сжигается без образования большого количества золы. На одной полной загрузке дров в режиме длительного горения печь может работать до 6 часов, при этом герметичная дверца обезопасит вас от случайно вылетевших углей и искр.

Помимо этого, в режиме «длительного горения» в печи активно сжигаются газы, которые выделяются при тлении дров. При обычном сгорании — эти газы выводятся через систему дымоотведения и никоим образом не повышают КПД. Если же эти газы не отводить, а сразу сжигать — замечается прирост в производительности на 15-20% по сравнению с обычными печками. Это не фантастика, только представьте, что с этой опцией вам нужно заготавливать на зиму на 15-20% меньше дров, чем раньше! Вопросы о целесообразности моментально рассеиваются!

Печи-камины с водяным контуром позволяют подключить к ним систему водяного отопления, за счет чего создается полноценный обогрев дома. Плита в верхней части  позволяет готовить пищу, кипятить воду, а также создает дополнительную плоскость с высокой теплоотдачей, возле которой просто приятно погреть руки!

Печь-камин на дровах, которую можно купить в магазине

Наиболее популярны у дачников следующие модели угловых печей-каминов:

1. Печь-камин «Бавария» выполнена из 6-миллиметровой стали, изнутри футерована шамотным кирпичом. Мощность печи – 6 кВт, что позволяет обогреть домик площадью до 60 квадратных метров. Режим длительного горения у этой печи составляет 3-5 часов, печка оснащена огнеупорным стеклом, которое, благодаря системе чистого горения, не подвержено копоти, а также термоизолированной ручкой дверцы, что позволит вам не обжечься. Боковые стенки печи облицованы керамикой, это придает ей привлекательный внешний вид.

Угловая печь-камин «Баврия»

2. Печь-камин «Амур» оснащена панорамным стеклом с системой обдува – на нем не остается сажи и копоти. В верхней части расположена варочная панель. Модель выполнена из жаропрочной стали с футеровкой, мощность 9 кВт позволяет обогреть до 180 кубометров помещения, что при стандартных потолках соответствует площади в 60-80 квадратных метров. Печка облицована керамическими панелями, улучшающими теплоотдачу, даже при полном сгорании топлива — камни будут вас греть еще несколько часов!

Печь-камин «Амур»

3. Печь-камин «Нева» в целом похожа на «Амур», но ее мощность ниже – 6 кВт. Такую печь можно рекомендовать владельцам небольших домиков с площадью 50-60 квадратных метров. Все греющиеся поверхности печи покрыты жаропрочной краской, благодаря чему она долго сохраняет достойный внешний вид и не подвергается коррозии.

4. Печь-камин «Теплодар» угловой с мощностью 12 кВт предназначен для домов с площадью до 80 квадратных метров. Корпус сделан из нержавеющей стали и устойчив к прогоранию. Дверка оснащена жаропрочным стеклокерамическим окошком, позволяющим любоваться живым огнем. Печь вверху имеет варочную панель, дровницу в нижней части корпуса, а также зольник с удобным извлечением. Хороший выбор для ценителей надежности и красоты.

Печь-камин «Теплодар»

Все модели могут быть установлены на чистовой пол, отделанный негорючими материалами: металлическим листом, плиткой или керамогранитом. Их небольшой вес позволяет избежать реконструкции перекрытий и не требует устройства отдельного фундамента. Печи-камины этого класса можно установить на любом этаже дома.

Камины «Нева»

Печь камин Нева (угловая установка) по виду топки могут быть открытыми и закрытыми. В качестве материала для изготовления камина использована листовая сталь. Снаружи корпус камина окрашен термоустойчивой краской черного цвета. Фасадная панель камина представлена тремя сторонами: двумя боковыми и одной центральной. Боковые части камина облицованы керамическими плитками.

По центру центральной стороны размещена топка, оформленная стеклом с функцией самоочищения. Центральная часть поделена на три функциональных блока: верхняя часть используется в качестве полки, средняя часть отведена для топочной и приготовления пищи, нижняя часть используется для хранения поленьев.

Конструктивные особенности

Печь-камин Нева (угловая схема размещения) относительно немного весит — всего 95 кг, его габаритные размеры 870х640х480 мм (ВхШхГ), мощность аппарата — 6 кВт, диаметр дымохода — 15 см

Конструкция этих агрегатов имеет одну особенность: между внешним и внутренним корпусами камина расположены воздушные каналы, благодаря которым реализуется принцип конвективного обогрева. Поэтому обогрев помещений с помощью камина «Нева» реализуется двумя способами: методом конвекции и методом излучения тепла.

Производительность печи

Такой камин способен обогреть площадь в 60 м2. Топить камин можно древесным топливом.

Мощностью устройства можно управлять с помощью регулятора тяги. Полной загрузки дров хватает примерно на 7 часов в режиме поддержания тепла. Срок службы устройства, обозначенный производителем — более 10 лет.

Выполнение кладочных работ

Любая кладка осуществляется по предварительно подготовленной схеме. Перед тем как выложить ряд, его выкладывают на сухую и только после этого используют приготовленный раствор. Кирпич необходимо также замачивать в холодной воде, после чего он полностью готов к работе и применению.

Для выкладки первого ряда, можно использовать простой раствор на основе цемента (1 часть цемента на 2-3 части песка). Для выкладки остальных рядов необходимо использовать исключительно огнеупорный состав, в который входит глина.

Пошаговое руководство:

1. Полнотелым керамическим кирпичом необходимо выложить несколько рядов, таким образом, чтобы кладка заканчивалась на уровне напольного перекрытия. Для сцепления используется цементный раствор;
2. Печной под выкладывается керамическим полнотелым кирпичом (первый и второй ряд);
3. Третий ряд – это в первую очередь монтаж дверцы. Рама в данном случае фиксируется на металлические стержни, для этого просверлите пазы в нижней части кирпичей. Штыри при необходимости можно заменить простыми гвоздями;
4. Четвёртый ряд дополнительно закрепляется за просверленные пазы (для данных целей используется проволока). Проволока заделывается во внутреннюю часть кладки. Зольник комплектуется металлической пластиной, на которую в последующем будет укладываться следующий ряд;
5. Пятый ряд характеризуется началом выкладки дымовых каналов. Для того чтобы его разделить, в шестом ряду укладывается стальная полоса;

Порядовка для дачной печи-камина

Порядовка для дачной печи-камина

Кирпичная конструкция с высокой теплоотдачей и мощностью

Кирпичная конструкция с высокой теплоотдачей и мощностью

Кирпичная конструкция с высокой теплоотдачей и мощностью

Кирпичная конструкция с высокой теплоотдачей и мощностью

1. Топочная камера выкладывается с седьмого по девятый ряд. После чего закрепляется дверца и выполняется монтаж каминного зуба;
2. На 10 ряду делаем выход из топочной камеры в дымовой канал. На 11 необходимо установить варочную поверхность (для этого нужно выложить один ряд полностью насухо и после примерки производят нумерацию каждого кирпича). Варочную поверхность нужно укладывать исключительно на состав, обладающий высокими жаропрочными свойствами. Далее укладывается стальная полоса, которая будет служить опорой для топочной камеры. После, продолжаем выкладывать зуб;
3. Двенадцатый ряд характеризуется выполнением кладки перекрытия, для неё применяется шамотный кирпич. Перекрываем дымовой канал и выкладываем одну боковину (около варочной поверхности);
4. На тринадцатом ряду продолжается кладка перекрытия и устанавливается задвижка;
5. До восемнадцатого ряда производим стандартную и практически однотипную выкладку дымового канала. Шестнадцатый и семнадцатый ряд – это момент, в который выкладывается полка камина;
6. Девятнадцатый ряд перекрывается листом металла. Далее по 21 ряд его закладывают кирпичами по стандартной схеме. При этом продолжают выкладывать дымосборник и дымовой канал;
7. Двадцать второй и двадцать третий ряд идёт на расширение, а также устанавливается прочистная дверца со стороны камина. На 24 устанавливаем отсекатель, а задняя часть сборника дыма комплектуется металлической полосой;
8. По двадцать шестой ряд производится стандартная кладка. При кладке двадцать седьмого ряда монтируется задвижка, располагающаяся над сборником дыма камина. Далее прочистная дверка (28 ряд), стальная пластина укладывается на двадцать девятом ряду. С 30 по 32 ряд выполняется поддержка;
9. Перекрыть каминный дымовой канал необходимо на тридцать третьем и тридцать четвертом ряду. При желании на 35 ряду можно выполнить сборку декоративного бортика. С 36 ряда начинается выкладка дымоходной трубы.

Зная, как функционирует и собирается печь камин для дачи угловая, вы сможете сделать правильный выбор, собрать своими силами или купить максимально функциональную, качественную модель.

Особенности проектирования камина с кожухом

Какой бы конфигурации, мощности и размера вы не собирались реализовать камин, обязательным условием конвекционного теплообмена является установка вентиляторов. При стандартном обогреве камином дома, циркуляция воздуха будет осуществляться только за счет разности температуры (плотности воздуха).

Алгоритм движения воздуха в кожухе

Естественно, эффективность такой конвекции крайне низкая. При создании искусственной конвекции, интенсивность камина будет создаваться направлением потоками воздуха.

Большое значение также имеет место установки вентиляторов. Главной особенностью такой конструкции является расположение таким образом, чтобы они подавали холодный воздух снизу, а не изнутри. Иначе может получиться обратный процесс.

Не следует забывать и про порог шума в помещении. При обустройстве камина, его необходимо минимизировать, иначе, несмотря на тепло, источаемое нагревательным прибором, в комнате будет находиться крайне неуютно.

Приняв решение об обустройстве камина с воздушным отоплением на даче, сразу хочется предупредить, что мероприятие это не простое. Если вы являетесь абсолютным новичком в этом деле, то схему расположения вентилятором и труб лучше заказать у специалиста.

Элементы системы

Принцип создания такой конструкции следующий: холодный воздух забирается снизу вентиляторами и идет к топке, где нагревается до необходимой температуры. Затем он поступает в простенки и уже по специальным каналам проходит в облицовочный кожух дымовой трубы.

Движение воздуха в кожухе

Металлическая дымовая труба тоже, в свою очередь, выделяет тепло, повышая эффективность камина. Здесь происходит максимальная циркуляция горячего воздуха, который, под действием вентилятора, направляется в помещение.

Видео. Как правильно вести расчет воздушного отопления

Для конструкции этой системы отопления подойдет закрытая топка, которая максимально аккумулирует и сохраняет тепло. Подобная система отопления позволяет достичь максимального КПД в 80-85%.

Для того чтобы добиться максимальной эффективности конструкции, нужно свести к минимуму сеть труб, каналов и количество их изгибов. Если же длина трубы не превышает 3 метров и при этом не имеет множество изгибов, то может хватить естественной циркуляции. При других параметров, без дополнительных вентиляторов не обойтись.

Воздушные каналы лучше выполнять из стали или алюминия.

Схема нагрева воздуха в камине

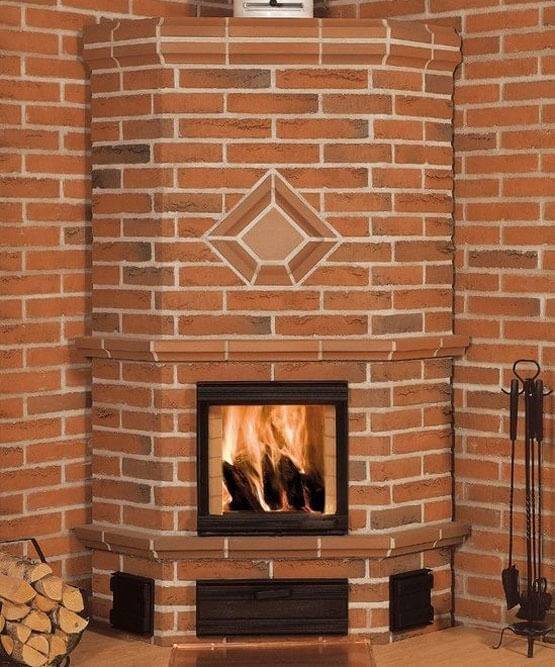

Кирпичная

Установка такой печи очень сложная и требует много времени. Но именно кирпичный камин создает атмосферу уюта и комфорта в частных домах и на дачах. Главным преимуществом такой печи является высокая теплоемкость, которая позволяет сохранять нужную температуру достаточно долгий промежуток времени

Важно и то, что кирпичная печь впишется в любой интерьер, ведь она имеет множество способов отделки. Кирпичная угловая печь – камин долговечна и безопасна

К недостаткам такой печи относятся:

• Массивная конструкция.
• Долгое и сложное изготовление.
• Невозможность поставить в доме готовую кирпичную печь – камин.

4 самых популярных угловых печей для дачи

Эти угловые печи группы компании Мета пользуются наибольшим спросом среди российских потребителей и ни чем не уступают европейским стандартам.

Амур

Амур. Схема печи

Она изготовлена из стали. Стеклянная дверца отлично выдерживает высокие температуры и позволяет наблюдать за огнем. Печь может отопить помещение площадью до 90 кв. м.

Технические характеристики Амур:

• Камера сгорания объемом 73 л обеспечивает мощность до 10 кВт.
• Малые габаритные размеры: высота – 1 м, ширина —0,8 м.
• Вес составляет всего 157 кг, что позволяет осуществлять быстрый монтаж своими руками. Для устройства дымохода нужна труба диаметром 15 см.

Печь-камин Амур быстро прогреет дом после полной загрузки за 30 минут. Для отопления в течение 8 часов понадобится всего 3 кг дров. Вместо дров можно использовать брикеты бурого угля.
Стоят такие камины для дачи недорого. Производитель дает гарантию на 10 лет.

Печора

Оборудование выполнено из листов стали толщиной 3 мм. Его изготавливают на новом высокотехнологичном производстве. Это позволяет увеличить срок эксплуатации печи.

Характеристики Печоры:

• Мощность составляет 9 кВт, что позволяет отапливать дом площадью более 90 кв.м.
• Снаружи печь имеет керамические вставки и покрыта специальной жаростойкой краской.
• Внешний вид идеально подходит практически к любому дизайну интерьера.
• Выдвижной ящик позволяет удалять накопившуюся золу, не туша пламени. Топить камин можно дровами и топливными брикетами.

Печора имеет высокий уровень надежности. Монтаж можно производить своими руками с помощью схемы. Печь отличается длительным сроком эксплуатации.

Енисей

Енисей считается одной из самых мощных печей (11 кВт). Угловая модель способна отапливать дом площадью свыше 110 кв.м. Кроме того на ней можно готовить пищу. В наличии две удобных конфорки.

Енисей 2. Размеры печи камина

Печь изготовлена из качественных материалов по современным технологиям. Конструкция обеспечивает быстрый прогрев помещения и хороший обзор пламени.

Конструкция Енисей:

• Защитой внутри топочной камеры является огнеупорный шамот.
• Дополнительная защита корпуса из металла достигается путем покрытия печи термостойким лаком.
• Термостойкий шнур создает хорошее уплотнение дверцы.
• Установлено витрокерамическое стекло, которое способно выдерживать температуру до 740 градусов Цельсия.

Габаритные размеры: высота — 114 см, ширина — в 84 см, а глубина – 51 см. Даже не смотря на наличие чугунной плиты вес модели «Енисей» составляет 176 кг. Ее можно подключать к дымоходу диаметром 15 см в верхней или в нижней части системы.

Бавария

Печь-камин «Бавария», оснащенная теплообменником, является оптимальным вариантом для отопления помещений небольшой площади от 60 кв.м. Номинальная тепловая мощность этой модели составляет 6 кВт. Отличный дачный вариант изготавливается из качественной стали толщиной 3 мм. Такое оборудование прослужит долго.

Бавария. Схема расположения

Особенности печи Баварии:

• В комплект входит специальный теплообменник, обеспечивающий удобное подключение к системе отопления дома.
• Система очистки стекла препятствует проникновению копоти.
• КПД печи составляет 78%, что обусловлено конструктивными особенностями и наличием экономного режима. Все уменьшает количество дров, требуемых для топки.
• Отличается простой монтажа. Его можно произвести по чертежу своими руками.

На какой из модели остановить свой выбор решать вам

Единственное на что следует обратить внимание — на эксплуатационные характеристики, площадь дома
