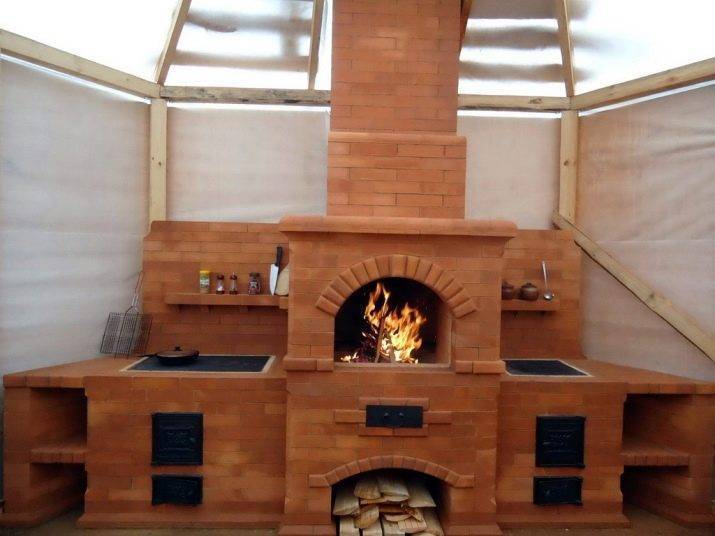

Камин-печь с плитой

Особенности эксплуатации

Твердотопливные модели кирпичных печей можно встретить практически в любом доме, куда невозможно провести коммуникации. Благодаря технологии повышения КПД, такая печь с камином и плитой способна полноценно выполнять роль генератора тепла и обеспечивает жильцов вкусной пищей. Но, прежде чем решиться на установку подобного устройства, необходимо знать особенности эксплуатации и монтажа.

Кирпичное сооружение имеет достаточно большую массу. Никакое напольное покрытие не сможет выдержать такого давления. Поэтому под печь придется возводить фундамент. Кладка кирпича производится отдельными рядами строго по установленной схеме. Чтобы проводить такие работы, нужно не только обладать навыком каменщика, но и иметь представление об устройстве печей и каминов.

Во время эксплуатации печи основными органами управления являются задвижки, которые нужны для перераспределения потоков воздуха.

Дверца зольника нужна для дозирования поступающего воздуха. Ею можно регулировать интенсивность горения. обычно при растопке печи эта дверца полностью открывается. После того как дрова начинают гореть самостоятельно, ее можно прикрыть.
Заслонка дымохода препятствует утечке тепла из нагретого дома. Однако параллельно с этим перекрывается выход газов, образованных при сгорании. Поэтому при работающей печи заслонка остается практически открытой, и лишь только после полного сгорания можно ее закрыть.

Как эффективнее разместить печь с камином в доме

Выбор универсальной печи не является первым шагом для обустройства. Изначально, для отопителя следует подобрать оптимальное расположение в доме и рассчитать необходимую мощность выделяемого тепла.

Одним из идеальных мест для расположения печи-камина с варочной панелью и духовкой по праву следует считать простенок между кухней и гостиной комнатой. Сторона камина, находящаяся в комнате отдыха, будет обогревать жителей в зябкие вечера и создаст романтический фон.

Печь-камин в интерьере загородного дома

При необходимости обогреть три помещения, подойдёт вариант смещения печи к третьей комнате. Таким образом, на кухне останется топка и варочная панель, область камина будет обращена в гостиную комнату, а боковая сторона нагревателя будет находиться в третьем помещении.

Если требуется расположить очаг в одном помещении, то каминную топку необходимо планировать в комнате отдыха и обеспечить её хорошей видимостью. Варочная панель должна быть в удобном месте, что требует близкого размещения кухни. Нахождение камина по отношению к варочной плите, в таком случае, имеет различные конструкции, например, с боку или, с противоположной стороны.

Пристенные печи-камины имеют обе топки с одной стороны в большинстве случаев. Такая конструкция осложняет одновременное приготовление питания и любование открытым огнём, так как подход к варочной панели будет затруднён жаром открытого огня.

Типы печей-каминов

В зависимости от материалов изготовления печи подразделяются:

на металлические;
на кирпичные;
на комбинированные.

Самостоятельно построить подобную печь не составит труда, поскольку все комплектующие доступны в продаже, а чертежи можно найти в сети. Главное условие — придерживаться принципов строительства и мер безопасности.

С плитой

Такие печи чаще представляют собой металлическое устройство с варочной панелью и декоративной стеклянной дверцей. Внутри конструкции обычно отделаны шамотным кирпичом или специальными блоками из негорючего материала на основе асбеста или огнеупорной глины.

Подобные печи зачастую изготавливаются в заводских условиях. Размеры таких печей будут варьироваться в зависимости от их производительности, которая выражается в киловаттах. Самые популярные модели печей с варочной поверхностью — это Ferlux, «Кёльн», «Ока», «Охта» (Konig Feuer), «Нарва», «Байкал».

Важно! Мощность любого отапливаемого прибора на практике подбирается из расчёта 1 кВт на 10 квадратных метров помещения. Одна из простейших стальных конструкций печей с варочной поверхностью и камином — «Бавария»

Изделие имеет мощность 9 кВт, что обеспечивает отопление помещений до 100 квадратных метров. Печь создана из листового материала и шамотного внутреннего наполнителя. Общий вес конструкции составляет 126 кг

Одна из простейших стальных конструкций печей с варочной поверхностью и камином — «Бавария». Изделие имеет мощность 9 кВт, что обеспечивает отопление помещений до 100 квадратных метров. Печь создана из листового материала и шамотного внутреннего наполнителя. Общий вес конструкции составляет 126 кг.

С духовкой

Обычно подобные печи устанавливаются в помещении, которое служит кухней или зоной отдыха для большого количества людей. Так как размеры и особенности каждого помещения всегда разнятся, каминную печь с духовкой выполняют из кирпича по индивидуальным расчётам. При самостоятельной постройке рекомендуется использовать схемы готовых голландских или шведских печей.

Фото 1. Кирпичная печь-камин с духовкой, выполненная по шведской схеме. Духовой шкаф располагается сразу над топкой.

Чтобы избежать задымления помещения, а также обеспечить правильную работу устройства, следует соблюдать основные закономерности при расчёте каминной части конструкции печи.

Справка. Соотношения ширины и высоты топки должны соответствовать параметрам 3:2, а глубину топочного отверстия следует выравнивать на 1/2 или 2/3 его высоты.

Отопительно-варочная

Теплообменник — средство забора тепла от его источника, в данном случае от печи. Обычно представляет собой конструкцию из трубы в виде решетки или змеевика, в которой циркулирует вода. Он монтируется в топочную область или в дымоход. Такие конструкции позволяют обеспечивать помещения не только водяным отоплением, но и горячим водоснабжением.

Важно! Если печь-камин используется не только для отопления, но и для горячего водоснабжения, то теплообменник не должен забирать больше 10% ее суммарной мощности

Анжера с плитой из чугуна

Всемирно известный мировой бренд Henley Stoves на территории нашей страны запустил собственную линейку печей-каминов «Анжера», которые идут под брендом «Konig Feuer», и выполнены в изящном греко-римском стиле.

Английская корпорация специально адаптировала свою продукцию под суровые российские условия, увеличив диаметр дымохода, улучшив параметры топки и подняв высоту ножек до 150 мм.

Элегантная отопительно варочная печь-камин «Анжера» предназначена для отопления помещений площадью до 80 м2. Изготавливается из высококачественного чугуна.

Дымоход подключается сзади и сверху. Мощность – 10 кВт. Диаметр дымохода – 120 мм. Цена: 27000 рублей.

Из особенностей печи следует отметить наличие регулятора подачи воздуха в дверце. Он позволяет менять процесс горения и осуществлять подачу воздуха в необходимом режиме.

Рычажок жиклера, размещенный в верхней части, позволяет дополнительно подавать нагретый воздух, даже при работе регулятора подачи воздуха в минимальном режиме.

КПД печи достигает 80%, что улучшает процесс горения, уменьшить выбросы вредных веществ в атмосферу и экономить топливо.

Часто задаваемые вопросы

Вопрос: Можно ли заменить ряды с 2 по 10 или 11 на шамот, а дальше возводить печь обычным кирпичом?Ответ: Если планируется частое использование устройства, то да, разрешается. Желательно, чтобы и над плитой, то есть в 11 ряду, также присутствовал шамот.

В: Возможно ли в этой печи три режима топки: летний, осенний и зимний? В чем ее принципиальное различие между трехрежимной «Шведкой» Григорьева?

О: Этот агрегат имеет постоянный режим обогрева, который регулируется только за счет интенсивности топки. Дополнительно в конструкции представлен камин.

В: Возможно ли сделать сверху печи несколько маленьких печурок? Они и выглядят красиво, и подходят для сушки вещей.О: Подобные сооружения уменьшают сечение дымовых каналов или нарушают их конфигурацию. Если что-то менять в таком направлении, то придется много чего переделывать. Получится уже совсем другая печь.

В: Устройство мы соорудили, но при кладке заметили, что по центру конструкции между газаходами образовался глухой канал, который перекрывается вместе с газоходами. Возможно ли сделать его сквозным? Тогда бы все тепло от плиты направлялось через печь наверх по типу дополнительной циркуляции.О: Этот канал действительно глухой, и с ним можно поступить по-разному. Если сделать так, как предлагаете Вы, работу печи это не нарушит. Но зато увеличится нагрев потолка над каналом. Насколько он будет значительным, покажет только эксперимент. Кроме того, в результате приготовления пищи, на потолке, скорее всего, со временем образуется грязное жирное пятно. Можно засыпать это пространство песком, который будет способствовать сохранению накопленного тепла, или попробовать использовать этот канал как вытяжку из варочной камеры, объединив его на уровне 26-27 рядов с основным дымоходом печи. Но тогда требуется на 25 ряду поставить шибер на этот канал, чтобы иметь возможность перекрывать его. Иначе существует вероятность нарушения тяги в печи, особенно при растопке.О2: В «Шведке» использовали этот глухой канал как вытяжку. Работает хорошо. Немного влияет на тягу, но можно приноровиться им пользоваться. Например, открывать только при необходимости. Это пространство над плитой перекрыто обычной чугунной задвижкой.

В: Скажите, как в печи использовать поддув с улицы через вентканал?О: Можно организовать дополнительную подачу воздуха из подпольного помещения.

В: Скажите, получится ли сделать из «Шведки» с камином печь для бани, при этом оставить открытый очаг, а вместо плиты соорудить ящик для камней?

О: Для парной этот агрегат переоборудовать не стоит. Лучше найти отдельное устройство для бани с открытым камином.

В: Какой высоты должна быть труба?О: Расчет производится от колосниковой решетки. Оптимальной считается высота в 5-6 м.

В: Можно ли увеличить площадь топки камина?О: Автор предлагает явно заниженные параметры устройства для сжигания топлива. Скорее всего, расчет идет из того, чтобы максимально исключить задымление помещения.

В: Как правильно возвести печь без духового шкафа, чтобы движение газов не нарушалось, а прогрев нижней части агрегата был не хуже, чем с духовкой?

О: Движение газов останется прежним. За счет этого можно немного увеличить размер топливника и выполнить его футеровку.

Установка дымоходной трубы

Инструкция по установке и кладке дымохода:

Для установки дымохода, в потолке делается отверстие;
Через отверстие труба из кирпича, выложенная согласно схеме выводится на крышу;
Труба должна дополнительно изолироваться специальными огнеупорными материалами, такими как: асбестовая плита, керамзит. Толщина защитного слоя должна составлять около 100-120 миллиметров;
С 54 по 65 ряд выкладывается сам дымоход;
На крыше также необходимо провести качественную гидроизоляцию. Для того чтобы в последующем осадки и грязь не попадали вовнутрь щелей;
Наверх трубы устанавливается зонт, изготовленный из металла. Он также необходим для защиты трубы.

Печь камин из кирпича- сборка дымохода

Печь камин из кирпича с дымоходом

Подробное видео в этой статье, поможет вам сделать такую печь самостоятельно.

Особенности

Главное отличие печи с варочной поверхностью от обычного камина – это возможность приготовления пищи на ней. Существуют модели с варочной поверхностью и с духовым шкафом. Правда, на российском рынке готовых предложений такого варианта немного. Одним из них является русская печь. Но не стоит путать русскую печь, в которой пекут хлеб, и печь – камин с духовкой. Печь работает исключительно на дровах и температура горения в ней намного выше, чем в духовке, которая нагревается за счет тепла от топки. А вот современный камин – печь с плитой может работать как на газе, так и на твердом топливе.

11фотографий

Особенности эксплуатации

Твердотопливные модели кирпичных печей можно встретить практически в любом доме, куда невозможно провести коммуникации. Благодаря технологии повышения КПД, такая печь с камином и плитой способна полноценно выполнять роль генератора тепла и обеспечивает жильцов вкусной пищей. Но, прежде чем решиться на установку подобного устройства, необходимо знать особенности эксплуатации и монтажа.

Кирпичное сооружение имеет достаточно большую массу. Никакое напольное покрытие не сможет выдержать такого давления. Поэтому под печь придется возводить фундамент. Кладка кирпича производится отдельными рядами строго по установленной схеме. Чтобы проводить такие работы, нужно не только обладать навыком каменщика, но и иметь представление об устройстве печей и каминов.

Небольшая, но удобная в обращении печка

Во время эксплуатации печи основными органами управления являются задвижки, которые нужны для перераспределения потоков воздуха.

Дверца зольника нужна для дозирования поступающего воздуха. Ею можно регулировать интенсивность горения. обычно при растопке печи эта дверца полностью открывается. После того как дрова начинают гореть самостоятельно, ее можно прикрыть.
Заслонка дымохода препятствует утечке тепла из нагретого дома. Однако параллельно с этим перекрывается выход газов, образованных при сгорании. Поэтому при работающей печи заслонка остается практически открытой, и лишь только после полного сгорания можно ее закрыть.

Возможность перехода в летний режим реализована изменением маршрута движения теплого воздуха. Летом он напрямую попадает в дымоход, однако от излучения избавиться невозможно, поэтому комната все равно будет нагреваться.

Расчёт основных параметров, чертежи и порядовки

Прежде всего, нужно выбрать место установки агрегата, а затем составить предварительный набросок формы и дизайна. Определившись с конфигурацией и габаритами, можно приступать к расчётам основных элементов отопительного прибора. Поскольку полностью рассчитать сооружение по силам только опытным специалистам, рекомендуем взять за основу конструкцию и размеры одной из шведских или голландских печей и уже в готовое сооружение интегрировать камин собственной разработки. Разумеется, выбирая отопительный прибор, необходимо соотносить его мощность с собственными потребностями в тепле.

Что касается расчёта каминной части, то его ведут, опираясь на габариты помещения. Для определения размеров топки можно воспользоваться готовой таблицей. Идеальным соотношением ширины к высоте считают 3:2, а вот глубину топливника принимают равным 1/2 или 2/3 его высоты.

Таблица для расчёта размеров каминной топки

Надо понимать, что производительность отопительного прибора зависит от того, насколько хорошо будет организована тяга, поэтому расчёт сечения дымохода важен не меньше, чем определение параметров топки. Опытные печники принимают его размер равным 1/10 площади топочного окна. Полученное значение закругляют в большую сторону, чтобы при строительстве дымовой трубы использовать целый кирпич. Если же устанавливают дымоход круглой формы, то его сечение должно быть не менее 150 мм.

Каминопечь, которую мы предлагаем к изготовлению, имеет варочную плиту и может использоваться как для разделения помещения на две зоны, так и для отопления смежной комнаты. В последнем случае задняя стенка сооружения встраивается в простенок.

Схемы и порядовки отопительного прибора приводятся ниже. С их помощью можно не только повторить существующую конструкцию, но и разработать собственную. Кроме того, визуальная картина строения внутренних камер позволит разобраться с направлением газовых потоков и определить поверхности с наиболее интенсивным нагревом.

Порядовка и укладка

Подготовительный этап работ

Для того чтобы сложить камин печь Кузнецова своими руками, нам понадобятся следующие материалы:

Около 160 килограмм песка;
Красный кирпич (рекомендуется использовать исключительно полнотелый)- около 800 штук;
Кирпич шамотный- 70 штук;
Глина огнеупорная- около 140 килограмм;
Дверца из чугуна, которую при необходимости можно изготовить своими силами, используя специальные спаренные стальные листы;
Проволока из стали;
Колосник или подготовленная арматура;
Уголки и задвижки для закрепления всех элементов и частей.

Для того чтобы ознакомиться с процессом порядовки и укладки более подробно, рекомендуем просмотреть видео в этой статье.

Подготовка фундамента

Оптимальным фундаментом станет тот, который строится вместе с домом и является связанным. Если строительство дома уже полностью завершено, необходимо построить обособленный фундамент. Для того чтобы печь была надёжно защищена, фундамент необходимо дополнительно изолировать применив металлические листы или рубероид.

Порядовка и особенности

Печь камин Кузнецова: порядовка и пошаговое руководство:

Для правильного выполнения порядовки, рекомендуется использовать специальный стандартный чертёж, который необходимо перенести в выбранное место и убедиться в том, что дымоход будет в последующем установлен правильно.

Подробная инструкция:

Два первых ряда необходимо выложить насухо, используя шамотный огнеупорный кирпич;
Нижняя часть отопительной печи должна быть немного толще всех остальных;
Первые два ряда должны быть уложены идеально ровно. Для того чтобы убедиться в этом используйте специальный строительный уровень;
Второй и последующий ряд укладываются таким образом, чтобы в последующем образовалось место для поддувала и зольника. Кирпичи укладываются в шахматном порядке;
Толщина швов не должна быть больше 5 миллиметров;
Укладывать кирпичи, необходимо только на специальный раствор из глины;
Выполните кладку внутренних перегородок и стенки, после чего на пятом ряду установите решётку колосника необходимых размеров;
Зазор между колосником и стенками должен составлять не более 7 миллиметров;
Сама решетка монтируется так, чтобы она находилась под небольшим углом- это необходимо для того, чтобы в процессе горения все щепки и другие продукты горения оставались внутри и не попадали в помещение;
На пятом ряду изготавливается и отверстие для установки топливной камеры. Данный элемент должен быть облицован строго специальным шамотным кирпичом. Кладка выполняется методом футеровки, то есть кирпич должен укладываться набок. Данный метод кладки, используется в местах, которые подвержены наиболее сильному нагреву;
Шестнадцатый ряд- это полное закрытие камеры. После чего выкладывается вторая камера;
Используя стандартную схему, кладку следует продолжить вплоть до 26 ряда, который полностью закрывается сверху кирпичами.

Чугунные печи

Практический подход к созданию печей позволил внедрить в производство идею полностью металлической конструкции. Чугунные модели стали отражением этой идеи. Они имеют достаточно простое устройство и по принципу работы напоминают обычную «буржуйку».

В вопросах оформления дизайнеры потрудились на славу. Необходимо отметить, что изделия из чугуна не отличаются внешней привлекательностью. Один только серый и угрюмый тон снижает настроение. Но при всем этом готовые конструкции максимально стильно оформлены. Кроме того, есть возможность внешней отделки чугунной печи с помощью декоративного камня.

Компактный размер печи, даже оснащенной варочной плитой, расширяет границы применимости печи. Ее можно устанавливать, только ссылаясь на удобство монтирования дымохода. Масса камина достаточно большая, но, в отличие от кирпичных устройств, она не накладывает ограничений на напольные покрытия. Так, в качестве основания может быть использована бетонная плита под печь-камин.

Настоящий предмет искусства

Тот факт, что в качестве топлива можно использовать дрова, по-прежнему делает чугунную печь незаменимым помощником в загородном поселке, который минула волна газификации, а высокий КПД участвует в экономии средств бюджета семьи.

Чугунные печи являются автономными, энергонезависимыми устройствами. Кроме топлива, они не нуждаются ни в каком поступлении энергии извне. Это большая редкость, так как многие современные конструкции используют электроэнергию.

Варочная плита, установленная сверху топки, порадует хозяек отличной производительностью, а высокая степень безопасности не требует изоляции устройства от случайного прикосновения, особенно детьми.
