Содержание:
- Виды каминов исходя из функциональных особенностей
- Основные типы топливного материала
- Классификация по расположению в помещении
- Модификация топок
- Материал изготовления каминов и их преимущества
- Дымоход для камина
Чтобы определиться с выбором, требуется установить цель приобретения этого устройства. Основными его функциями считаются:
- Отопление комнаты или даже здания целиком. Изначально печь строилась исключительно для прогрева помещения в холодное время года, а уж потом стала механизмом для приготовления пищи, элементом декора и т. п.
- Декоративное дополнение к основной стилистике интерьера.
Дровяной вариант
Камины, которые в качестве топлива используют дрова, устанавливаются только в частном или в загородном доме. В квартире его установить невозможно по нескольким причинам. Полы и перекрытия не могут выдержать большую массу кирпичного каркаса, поэтому требуется фундамент. Дымоход должен проходить сквозь верхние квартиры, а на это никто из соседей не согласится. Службы пожарного надзора никогда не дадут разрешения на ввод в эксплуатацию, мотивируя это слишком большой степенью опасности.
Дровяной камин по своему устройству максимально близок к старинным очагам, которые применялись многими народами. Его каркас выполнен из огнеупорного кирпича и имеет несколько частей.
Современная конструкция из кирпича
- Фундамент является основой. На него приходится вся нагрузка от массы, которая в совокупности составляет несколько тонн. Фундамент для камина следует строить при возведении дома, но он категорически не должен быть связан с основным фундаментом. Эти работы можно провести и в готовом жилище, но тогда придется демонтировать напольное покрытие.
- Зольник представлен в виде коробки или ниши с дверцей. В нем скапливаются нелетучие продукты сгорания дров – зола. Однако на этом его функция не окончена. Через зольник в топку поступает воздух, содержащий кислород для горения.
- В топке камина происходит сгорание дров. По причине высокой температуры стенки топки обкладываются огнеупорным кирпичом. Материал, из которого изготовлен кирпич, должен обладать хорошей теплопроводностью. Выделенное тепло частично уходит вместе с дымом в дымоход, но основная его часть должна быть отведена для обогрева комнаты. Задача, заключающаяся в повышении КПД камина, приводит к некоторым конструктивным изменениям в устройстве топки. Так, дверца, которая плотно закрывает камеру, превращает открытую топку в закрытую, что способствует большему количеству выделенной энергии. Для предотвращения попадания холодного воздуха в зону сгорания топлива монтируется дымовой зуб внутри камеры.
- Дымоход дровяного камина сложен из кирпича. Для эффективности работы часто канал дымохода приходится устраивать в виде лабиринта. Такое устройство уже называется печь камин. Правильно сконструированный дымоход обеспечит нормальную тягу, без которой удаление дыма и углекислого газа просто невозможно.
Нюансы установки
Перед установкой камина необходимо удостовериться, что напольное основание достаточно надежное, и вес конструкции выдержит. По месту установки особых ограничений нет
Готовый чугунный камин для дома, работающий на дровах, отвечает всем требованиям пожарной безопасности, и абсолютно неважно у какой стены его устанавливать. Необходимо выбрать такое место, чтобы дымоход через кровлю проходил свободно, не задевая несущих элементов
Правда, некоторые правила по установке все же существуют:
в проходе камин не устанавливается, лучшее решение – внешние стены здания;
прибор с большим весом рекомендуется монтировать на первом этаже
Но при этом необходимо предварительно продумать, как пройдет дымоходная труба;
особое внимание уделяется конструкции камина.
Для установки чугунного камина потребуются бетонные блоки и облицовочный материал. Все монтажные работы представлены следующими этапами:
блоки заменят фундаментную основу
Верхняя плоскость постамента должна быть выставлена по горизонтали;
на блочную основу ставится камин;
после этого монтируется дымоход, выводящийся на улицу. Прибор проверяется на качество горения – устраивается проверочная топка, чтобы убедиться, что весь дым уходит наружу;
выполняются облицовочные работы. Вариантов много, все зависит от вашего желания и возможностей.
Особенности печей из металла
От металла зависят эксплуатационные характеристики отопительных агрегатов. Поскольку его теплопроводность по сравнению с теплоемкостью намного выше этот материал плохо накапливает тепло. Металл быстро поглощает тепловую энергию, накаляется и в скором времени остывает. Если учитывать данное свойство, можно собрать камин из металла своими руками таким образом, чтобы при минимальной степени прогрева добиться высоких значений.
Самодельные печки из металла в зависимости от особенностей конструкции функционируют по-разному:
- Камерные. Эти устройства фактически являются обычной «буржуйкой», первые образцы которой появились пару веков назад, но им требовалось большое количество топлива. Потом их конструкцию усовершенствовали – поместили в нее колосник с поддувалом, укоротили дымоход до 2,5 –3 метров и утеплили его. Особенность агрегата заключается в том, что он саморегулирующийся – при полной протопке пропускной способности дымоходной трубы не хватает для вывода топочных газов, в итоге в горниле возникают завихрения, полностью дожигающие продукты горения. Только потом газы способны пройти по трубе. Поскольку на выходе из дымохода их температура равна около 100 градусов, конденсат отсутствует. Его очищают от сажи раз в год. КПД таких печей достигает 60%.
- Канальные. В них вместо сложного лабиринта газовых трубок оставлено одно колено. Оно разделяет топочную и дожигательные камеры. Посредством отверстия в конфорке на варочной панели или регулируемого воздушного дросселя поступает вторичный воздух, обеспечивающий дожигание топочных газов. Поскольку этот процесс осуществляется в одном месте, КПД равен 70-80%. Производительность печи при этом высокая, а эффективность функционирования не зависит от силы тяги или размеров дымохода. Поскольку основное тепло образуется в дожигательном отделении, агрегатом пользуются в двух режимах – пламенном и продолжительного горения. Используют разное твердое топливо, а мощность регулируют не количеством сжигаемых дров или угля, а путем подкручивания дросселя. Чистку дымохода выполняют раз в несколько лет при условии качественной эксплуатации печи. Дожигатель для нее желательно изготавливать из жаропрочной стали, причем в форме корыта. Корпус делают из обычной стали, имеющей толщину не меньше 4 миллиметров, а варочную поверхность из чугуна или толстой 8 – 10-миллиметровой стали. Плиту желательно сделать съемной, поскольку со временем ее нужно будет заменить, так как она прогорит.
- Колпаковые. Печи долгого горения работают в режиме тления, в результате чего появилась возможность сделать период теплоотдачи более продолжительным. Он может составлять от нескольких суток при использовании дров и от 10 до 30 дней для каменного угля. Если применять упрощенную схему подобной печи, в ней топливо будет тлеть непосредственно у поверхности, куда попадает кислород. Топливо в процессе пиролиза расщепляется на летучие компоненты, которые, поднявшись вверх, сгорают в колпаке, обеспечивая 60% тепла. С целью увеличения данного показателя на печь можно поместить газовую рубашку, где газы будут догорать. Как показывает практика, в результате КПД такой печки может достичь 80%, а иногда и больше. Если выбор сделан в пользу данной конструкции агрегата, необходимо помнить некоторые нюансы. Не смотря на то, что такая печь из железа для дома может функционировать на разном твердом топливе, наибольший эффект от ее работы достигается при растопке тем его видом, для которого она изначально предназначалась. При этом применяемое топливо должно быть сухим, а догружать его до момента полного сгорания предыдущей закладки не рекомендуется. В дымоходе печей продолжительного горения всегда образуется большое количество токсичного конденсата, поэтому нужно создать условия для его безопасного слива. Чтобы изготовить корпус агрегата, можно задействовать большой газовый баллон или использованную железную бочку.
- Масляно-пиролизные. Они известны как печки на отработке. Этот экономичный вариант пользуется большой популярностью среди печников – самоучек. Принцип функционирования агрегата несложен. Заливают в бак отработку, потом поджигают и подают кислород через воздушный дроссель, в результате горение не будет сильным, но для испарения масляного топлива его будет достаточно. Пары от отработки поступают вверх в отсек в форме трубы, имеющей перфорированные стенки, через которые проникает воздух. В процессе горения пары направляются в дожигатель с перегородкой, задерживающей оксиды азота в определенной температурной зоне до тех пор, пока они не распадутся и не начинают выделять тепловую энергию.
Пошаговая инструкция монтажа
Этапы процесса возведения и сборки металлического камина должны идти в четкой последовательности и выглядеть следующим образом:
- Если установка камина выполняется на деревянном полу потребуется использовать теплоизоляционный материал, укладка которого делается между перекрытием и напольным материалом.
- Поскольку железо имеет свойство сильно прогреваться, для монтажа печи потребуется жаропрочная основа. Постамент обустраивают листами ДСП, поверх которых укладывают любое термостойкое покрытие (плиточка, цементно-стружечная плита и др.).
Фото 7 Укладка основания для чугунной печи.
- Для стен, оклеенных обоями, что и имеют высокую степень возгорания, нужно сделать прослойку между стеной и камином. Поэтому в этой зоне рекомендуется выложить плиточку или любой другой облицовочный материал.
Фото 8 Напольное покрытие и стены защищают от накаливания камина посредством специального материала.
- Подготовив место размещения далее следует собрать печную конструкцию. Изначально с помощью сварочного аппарата комплектуются боковины камина. После к ним крепится сварочным швом задняя и передняя стенки. Предварительно, в передней стенке, по центру, нужно вырезать люфт, через который будет осуществляться загрузка дров. В зольнике проделывается аналогичная процедура для удобства удаления золы.
Фото 9 Составные элементы железного камина.
- К железному листу необходимо приварить ножки, их оптимальная высота 8-10 см, а толщина не меньше 6 см. Днище с ножками приваривается в последнюю очередь. В зависимости от габаритов камина необходимо просчитать требуемое количество и ширину опор, т.к. прибор должен быть устойчивым.
- Далее следует монтировать перегородку для зольного отсека и топочной камеры.
- Между нишей топливника и камерой для сбора золы производится установка колосниковой решетки. Эта деталь либо приобретается в готовом виде, либо методом сварки производится самостоятельно из арматурных стержней.
Фото 10 Готовый колосник для камина.
- Петли требуется приварить к лицевой части камина. На них и будут навешиваться дверцы. Отступив вниз от топочной дверцы около 10 см приваривают уголки, посредством которых будет фиксироваться колосник.
- В верхней стенке вырезается отверстие под дымовую трубу и камин закрывается этой «крышкой».
- На финише устанавливается дымоотвод.
Важно знать! Контрольная проверка строительным уровнем должна производится после каждого сборочного этапа. Если в собранном камине будут щели, конструкцию потребуется собирать наново
Газовые, электрические и экологические варианты
Не воспользоваться таким видом дешевого и доступного топлива как газ, просто нельзя. Принципиальное устройство камина, работающего на газе, отличается тем, что в камере сгорания установлена горелка, через форсунки которой подается газ. Как и для дровяного, для газового камина нужен приток воздуха, но этот тип устройства не нуждается в зольнике, как в контейнере для золы.
А вот к дымоходу предъявляется большое требование
Да и вообще, работы, связанные с монтажом газового камина в квартире или в загородном доме находятся под пристальным вниманием сразу нескольких служб. Сам камин состоит из следующих частей:
- горелка;
- система автоматического контроля подачи газа;
- топка;
- газовая магистраль или баллон с газом;
- дымоход.
Система дымохода газового камина
Отличительной особенностью данных типов каминов является то, что внутри корпуса обычно монтируется контур с теплоносителем и такой котел уже не носит статус дополнения, а служит единственным источником отопления в небольшом домике.
Основное направление функционирования электрических каминов заключается в создании уютной атмосферы в комнате. Ведь дрова, пламя, дым костра и даже сопровождающие звуки являются качественными иллюзиями. Поэтому и в устройстве электрокамина выделяют всего два элемента: портал и очаг.
- Портал является обрамлением, которое выполнено в форме, позволяющей устанавливать камин у стены, в углу, в центре комнаты.
- Очаг дает некоторое разделение типов на категории. В зависимости от механизма создания иллюзий и их качества, выделяют камины с жидкокристаллическим дисплеем, камины на холодном пару, камины с оптической иллюзией пламени.

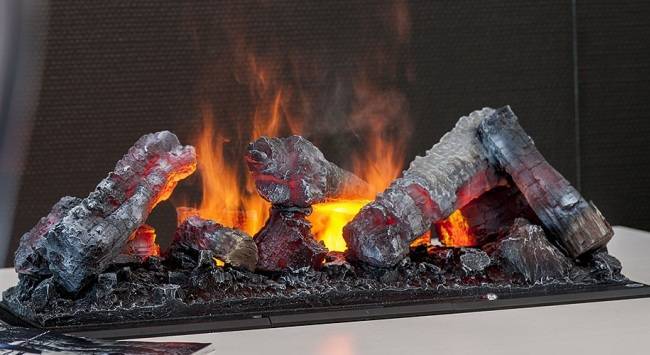

Пар отлично имитирует настоящий огонь
В продаже имеются готовые топки или вмонтированные в портал, образующие каминокомплекты. Такое разнообразие позволяет покупателю подобрать любой вид очага и подходящее обрамление, которое с легкостью может быть установлено в любом месте комнаты.
Биокамины являются довольно новой, но перспективной разработкой. Благодаря тому, что в качестве топлива используется биоматериал, монтаж дымохода такому камину не нужен. Это делает его мобильным и удобным в применении. Он состоит из одной топки, в которой через специальную форсунку происходит подача топлива.
Отделка
Внешний вид стенок из бетона довольно невзрачен, поэтому такой камин определенно нуждается в облицовке. Теплоемкость бетона высокая, поэтому не все материалы можно использовать. Даже если подобрать огнеупорные пластины из керамики, то они могут лопнуть, так как от явления теплового расширения убежать не удастся.
Самым практичным и привлекательным вариантом станет обкладка камина кирпичом. Вспомните, что фундамент имеет площадь больше, чем сам камин. Этот излишек предназначается для кирпичной кладки. Можно использовать обычный цементный раствор, так как температура в этой зоне не так велика, как в зоне топки.
Гостиная в стиле хай-тек
Отделку камина можно попытаться произвести с помощью других материалов, например, плитки. Но в месте стыков придется вставлять деревянный клин и вкручивать в него шуруп с большой шляпкой. Эта шляпка будет удерживать четыре плитки. Подобная манипуляция повторяется для всех углов.
Особенности
Довольно легко и просто можно подобрать место для расположения камина в любом жилище, если знать отличительные особенности конструкций всех разновидностей данного очага.
Нужно выделить несколько разновидностей декоративных печей, отличительными особенностями которых является способ расположения в жилище:
Встроенный. Плюс такого расположения очага – в экономии пространства помещения. Минус – в трудностях монтажа. Нужно отметить, что не всегда такая конструкция для отопления предусмотрена проектом помещения. Следовательно, чтобы установить такой вариант камина, возникает необходимость делать в стене место для очага и дымохода.
Отличительной особенностью различных вариантов домашнего очага является наличие или отсутствие дверцы на топливном отверстии:
- Вариант декоративной печи без дверцы с открытой топкой.
- Топливное отверстие камина закрывается с помощью специальной дверцы, оснащенной механизмами для того, чтобы было удобно открывать и закрывать топку. Дверцы таких моделей выполнены из жаропрочного стекла.
Необходимо выделить еще одну отличительную особенность каминов – способ излучения тепла:
- Модели очага, излучающие тепло с одной стороны, наиболее популярны и широко распространены. Отличаются простотой конструкции и прекрасной теплоотдачей.
- Декоративные печи, излучающие тепло с двух сторон. Плюс таких конструкций – в оригинальном внешнем виде. Но необходимо выделить и ряд отрицательных качеств данных моделей. Модели каминов, излучающие тепло с двух сторон, отличаются меньшей теплоотдачей, увеличенным объемом необходимого воздуха. Соответственно, площадь защищенной поверхности перед очагом должна быть значительно больше.
- Варианты домашних очагов, излучающих тепло с трех сторон. Минусы таких вариантов – в небольшой теплоотдаче и большой площади защищенной поверхности перед камином.
Способы разделения на виды
Любой, кто впервые сталкивается с необходимостью установки камина в помещении, испытывает определенные трудности при ознакомлении с технической частью всех возможных моделей. Это связано с огромным количеством вариаций их исполнения.
Подобная неосведомленность может привести к неверным действиям, что скажется на целесообразности выбора устройства. Чтобы избежать проблем, необходимо ознакомиться с самым простым вариантом классификации каминов, а затем постепенно ее расширять по каждому пункту. Разделение может быть произведено по одному из следующих признаков:
- по виду используемого топлива;
- по способу обустройства в помещении;
- по типу топочной камеры.
Аккуратно отделанный дровяной камин
Разделение по виду топлива
От используемого топлива зависит общее количество теплоты, которое выделяется за условленное время.
- Дровяные камины пришли к нам из далекого прошлого. Несмотря на определенные недостатки, они до сих пор используются, причем с большой популярностью.
- Альтернативой дровам служит природный газ. Повсеместная газификация сделала этот вид топлива общедоступным и недорогим. Помимо перечисленных качеств, газовые камины для отопления обладают еще целым рядом выгодных преимуществ.
- Имитация живого пламени происходит в различных моделях электрокаминов. Но, кроме этого, они оснащаются обогревателями и выделяют тепло в виде инфракрасного излучения. Электрический камин уж точно не может полноценно отопить сразу несколько комнат.
- Еще одним источником визуального эффекта служит биокамин. Он заслужил популярность, благодаря своей компактности. Но выделения тепла при сгорании биотоплива практически не происходит, поэтому рассматривать такую систему следует исключительно как декоративную.
- Печи для отопления, использующие уголь, тоже относят к каминам. Их топка имеет прозрачную дверцу, следовательно, можно наблюдать за процессом горения. В отличие от камина, печь-камин имеет сложный лабиринт дымохода, который позволяет максимально задействовать внутреннюю энергию теплого воздуха.
Дрова являются самым древним видом топлива
Разделение по способу обустройства
При выборе камина данная классификация никак не влияет на его характеристики. Выбирать из пристенных, угловых, встраиваемых или островных каминов следует тот, который наиболее гармонично будет смотреться в интерьере и для которого подготовлены условия к установке.
- Пристенные камины могут использовать все виды топлива и характерны наличием обрамления в виде портала. Устанавливаются вдоль стены.
- Угловые модели созданы исключительно для маленьких помещений. Отсюда вытекает сомнение в возможности использовать такие камины для отопления дома. Но не стоит забывать про эффективные меры повышения КПД и про то, что некоторые дома, например, дачные, могут состоять из одной теплой комнаты.
- Встраиваемые варианты устанавливаются в нишах стен, в углублениях. Этот вид, как и угловой, создан для экономии места в помещении.

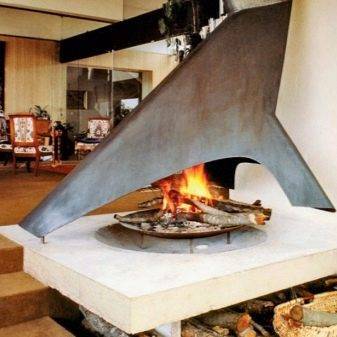

- Островные камины обстраиваются по центру комнаты, они обрамлены жаропрочным стеклом, обладают низким КПД и их, как правило, нельзя использовать, как основной источник тепла.
Разделение по типу камеры сгорания
Такая классификация состоит всего из двух составляющих:
Каминный комплекс с открытой топкой
- Камины с открытой топкой являются источником только живого пламени. Их устройство принципиально ничем не отличается от пришедших к нам из древности каминов с тех пор, как стали задумываться о выведении дыма наружу. Многие ошибочно полагают, что открытое пламя очень эффективно прогревает помещение. Но на самом деле, огромная часть тепла улетучивается вместе с дымом, а отапливает всего лишь 20% выделившейся энергии.
- Другое дело обстоит в закрытых топках, используемых в высокоэффективных каминах. Дверца топки, которая может быть выполнена из огнеупорного стекла, герметично закрывает камеру сгорания. Воздух для горения попадает через специальный канал, способный его дозировать и направлять в верхнюю часть уложенных дровяных поленьев. Горение дров начинается сверху и распространяется вниз. Интенсивность пламени низкая и дрова или пеллеты практически только тлеют. Но общее количество освободившейся энергии остается неизменным. Таким образом, доля полезной энергии достигает 80%. Это серьезная заявка на возможность отопления частного дома.
Виды дачных каминов
На выбор камина, влияет несколько особенностей конструкции и работы. Потребителю предлагают следующие модели оборудования:
- Сборные камины – предназначены для последующей облицовки керамическим кирпичом, плиткой или натуральным камнем.
Готовый камин на дровах – отличие моделей, полная заводская сборка, включающая как топку, так и облицовку изделия. После установки, камин полностью готов к эксплуатации.
Некоторые различия наблюдаются в принципе работы:
- Классическая конструкция – принцип работы во многом схож с обычной дровяной печью. Нагрев помещения, осуществляется посредством нагрева воздуха. Время горения от одной закладки, 2-3 часа.
Современные дровяные камины для дачи длительного горения – благодаря точности настроек подачи воздуха и удаления продуктов сгорания, время работы от одной закладки, увеличивается до 6-8 часов. Отличительная черта оборудования данного типа – жаропрочные панорамные стекла, закрывающие топочную камеру и позволяющие любоваться живым огнем.
По типу установки, камины делятся на два вида:
Стеновые – монтируют в специально сделанную нишу с встроенными дымоходными трубами. Существуют модели, не требующие встраивания в стену, а размещаемые приставным методом.
Угловые камины – популярные модели, рационально использующие полезную площадь комнаты. Лишены недостатка предыдущей версии – не занимают много места.
Решая, какой камин выбрать, обращают внимание не только на особенности конструкции и принцип работы, но и на материал, из которого сделана топка
Стальные камины
Напольные металлические камины для дачи, пользуются спросом по причине следующих достоинств:
- Небольшой вес.
Простота установки.
Приемлемая стоимость.
Красивое оформление.
В качестве недостатков, выделяют: сравнительно небольшой срок службы. Сталь подвержена деформации и выгоранию. Дефекты станут заметны, спустя 4-5 лет эксплуатации.
Еще одним минусом считается, быстрое остывание стенок топки после перегорания топлива. Стальные камины длительного горения, работают 4-8 часов от одной закладки, но после затухания огня, остывают уже через 20-30 минут.
Камины из чугуна
Изделия из чугуна вне конкуренции. По сравнению со стальными аналогами, чугунные камины, дольше держат тепло, работают в 2-3 раза дольше.
В качестве недостатков, выделяют высокую стоимость и разрушение металла при резком охлаждении поверхности. Некоторые сложности и неудобства во время монтажа, доставляет большой вес конструкции.
Чугунный камин для дачи длительного горения, работает от одной закладки до 8 часов. Чугунный корпус, еще около 1-2 часов остается теплым и отдает тепло в помещение.
Преимущества дровяных печей
Основными достоинствами являются:
- Наличие кожуха, который имеет отверстия для воздуха или камеру сгорания с системой труб, отводящих воздух.
- Кожух принимает на себя все излучение, а когда нагревается, то отдает тепло в комнату.
- Можно регулировать поступление в топку потоков свежего воздуха.
- Наличие нескольких перегородок, расположенных над камерой сгорания. В результате чего газы не выходят в трубу напрямую, а сначала отдают тепло и только потом идут в трубу.
- Продолжительный период эксплуатации, что связано с использованием в топках огнеупорных кирпичей, применения варочных панелей, сделанных из чугуна, стали или другого металла.
- Наличие теплообменников, которые нагревают воду, но такие системы есть только в нескольких моделях.
- Происходит так называемый процесс дожигания пиролизных газов, которые выделяются при сжигании.
- Дрова в печи производят электроэнергию.
- Печи из металла на дровах выводят дым в нужное место, что позволяет регулировать тепловой баланс в жилом помещении. В результате чего в комнатах можно поддерживать стабильную температуру в течение 24 часов.
К другим преимуществам металлических печей, принцип работы которых основан на дровах, относится экологичность, безопасность, доступность. В частности, это касается дров, которые считаются экологически чистым видом топлива. Да и цена на него ниже, чем на уголь или торф. Стоит учитывать, что запасы дров необходимо пополнять, а размещать их в специально отведенном месте.
