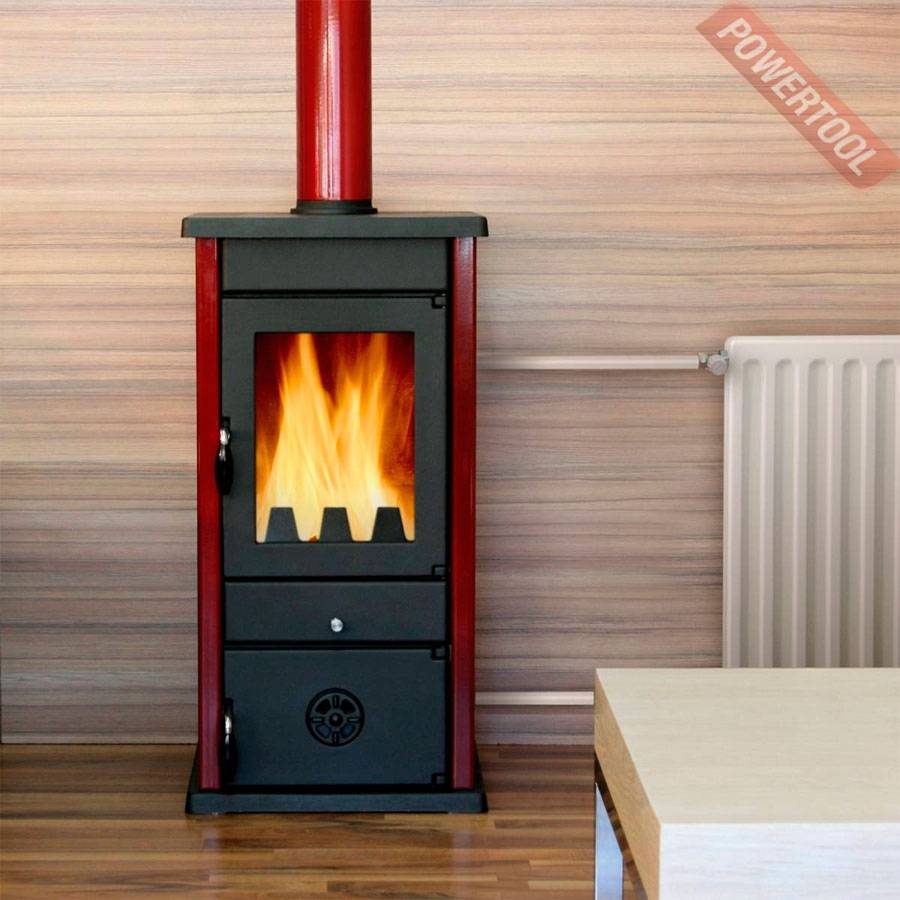

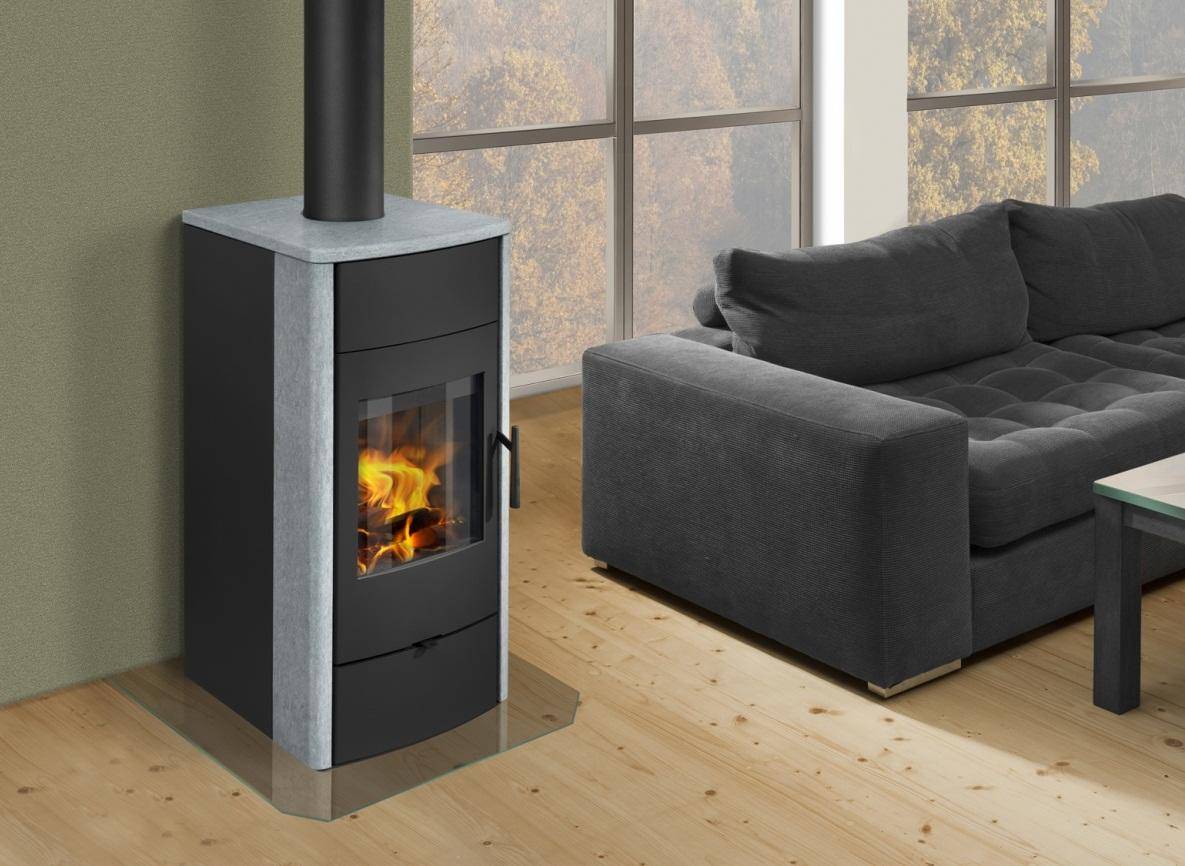

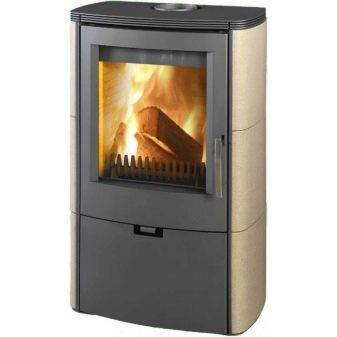

Камин-печь с теплообменником

Принцип работы и мощность

В зависимости от мощности камина-печи объемы теплообменника имеют разную величину. При мощности топки 11 кВт теплообменник – 5 литров. При этом в зависимости от удаления конечных элементов системы отопления объем воды-теплоносителя составит 40-130 литров.

Конечные элементы системы отопления, батареи, должны вписываться в общий вид комнаты. Эстетично выглядят современные многоходовые батареи из листового алюминия, покрытые белым пластиком. Для их разводки применяют гибкие металлические трубы, также покрытые пластиком. Такие батареи быстро нагреваются, отдают тепло и быстро остывают, когда понижается температура теплоносителя. Для сборки этих элементов не требуются большой опыт, можно легко собрать самим.

Традиционные чугунные батареи дольше прогреваются, но зато дольше держат тепло. Их монтаж в систему более трудоемок и требует большего опыта и усилий.

Чугунная печь-камин с теплообменником: этапы подключения

Состав печей-каминов довольно прост. Их конструкции позволяют произвести установку практически в любой комнате и в любом месте. Единственное условие, которое нужно соблюдать, это возможность организовать дымоотвод. Но если есть современный дымоход и подходящий чертеж, это не должно принести особых трудностей при подключении.

Перед тем как приступить к подключению печи-камина, стоит ознакомиться с советами профессионалов и посмотреть обучающее видео

Для того чтобы подключить печь-камин с теплообменником потребуется соблюдать следующие шаги:

1. Произвести установку системы отопления. Подключит такую печь к общей системе можно по окончанию всех работ. Также возможно начать установку с отопительного оборудования. Здесь нет строгого правила, все зависит от того есть печь уже в наличии или ее только планируют приобрести, а так же планируете ли вы еще какие либо отделочные работы.
2. Вводы и выводы теплообменников в основном находятся с тыльной стороны печи. Чаще всего они обозначены на корпусе. Если условных знаков нет, тогда слева тыльной стороны будет находиться отверстие для вывода, а справа для ввода.
3. Когда вы будете подключать сгоны, нужно учесть, что в будущем вы захотите переставить вашу печь-камин с теплообменником на другое место. Поэтому лучше всего отдать предпочтение патрубкам «американкам», которые включают в себя отсекающие вентиля.

Очень важно помнить, что работа по установке своими руками, возможна только тогда, когда вы обладаете определенными навыками в сфере сантехнических работ. Если таковых нет, то для правильной организации работы по подводу к дымоходу, лучше пригласить специалиста

Подключение к системе отопления

Выбирая место расположения обогревательного прибора, учитывайте, что этому помещению будет доставаться весь жар, здесь можно будет любоваться пламенем, но здесь же и придётся топить, а значит, неизбежен древесный мусор, зольная пыль и т. д. Подходить к камину должно быть удобно.

Несгораемое основание и стены вокруг печи – обязательное условие. Многие используют керамику, но можно делать и кирпичный кожух, и металлические листы. Советуется все отделочные работы закончить, до установки печи.

Прежде чем подключать печь, система отопления должна быть полностью закончена: радиаторы, трубы, группа безопасности, расширитель и т. д. Всё должно быть на местах.

Открытая система подключения камина с водяной рубашкой

На задней стенке находятся выходы теплообменника, и определяются подача и обратка (как правило, на корпусе есть пометки, где какой патрубок).

При помощи монтажного комплекта, который можно приобрести отдельно, процесс подключения можно сделать быстро и просто. На трубы отопления монтируются шаровые краны, чтобы была возможность производить различные работы с отдельными элементами, не сливая теплоноситель со всей системы. Соединение осуществляется при помощи американок. Все стыки герметизируются лентой ФУМ.

Если дом двухэтажный, хорошо располагать отопитель недалеко от лестницы,- тогда тепло будет подниматься вверх и греть второй этаж.

Устройство системы отопления

Для того чтобы качественно рассмотреть принцип превращения энергии, следует всю систему отопления разбить на два условных блока: теплообменник и сама магистраль.

Теплообменник для камина может быть выполнен в виде трубы, по которой протекает вода. Чтобы повысить эффективность передачи тепла, нужно увеличить площадь теплообменника, находящегося в активной зоне (зоне топки), поэтому трубу выполняют в виде змеевика, радиатора или другого варианта лабиринта. Этот узел даже в кирпичных каминах выполнен из чугуна или стали. Чугунный змеевик способен отлично передавать тепло циркулирующей жидкости и выдерживает воздействие температур. Но литье из чугуна значительно повышает затраты на изготовление камина, поэтому альтернативой выступает стальная конструкция.

Постоянный перепад температур и воздействие открытого пламени на стальной теплообменник приводит к быстрому выходу из строя последнего. Учитывая все нюансы, применяются две различные схемы передачи тепла от пламени к воде.

1. Первая схема называется одноконтурной. Чугунный змеевик расположен в топке и нагревается от пламени непосредственным контактом. Вода поступает в систему отопления и водоснабжения, а на ее смену постоянно обеспечивается приток холодной воды.
2. Вторая схема – двухконтурная. Она исключает прямой контакт змеевика с открытым огнем. В корпусе камина по всему объему выполняется полость, которая называется рубашкой. Она заполнена водой. При работе камина вода в рубашке постоянно поддерживает высокую температуру, а уже в этой рубашке размещается змеевик, выполненный в удобной для конструкции форме. Энергия передается сначала воде в рубашке, а затем воде в контуре. Такой способ подразумевает лишнее промежуточное звено, что ведет к более длительному разогреву системы, однако это повышает срок эксплуатации камина.

Вариант размещения системы в дачном доме

Контур камина может быть включен в систему отопления, как дополнение к основному, так и в качестве основного. По устройству систему делят на два вида: открытая (с естественной циркуляцией) и закрытая (с принудительной).

В открытой отопительной системе течение жидкости обеспечено за счет первоначальной потенциальной энергии, которую получает при конвекции. Нагретая вода поднимается вверх по стояку и протекает по всей магистрали, выполненной под уклоном. В такой системе используются только металлические трубы. Ее монтаж осуществляют опытные работники, так как любая ошибка приведет к застою жидкости в одном определенном месте.

Конечно, на практике таких показателей не допускают, однако замечено, что система под давлением более эффективна. Расширительный бак тоже присутствует, только он закрыт, и внутри него имеется резиновая перегородка. Она зонирует бак на две составляющие части: первый отсек предназначен для воды, а в другой части находится воздух под давлением.

Небольшое, но весьма полезное в хозяйстве устройство

Условия выбора водяного камина

Материалы

Большинство печей выполняются из конструкционной стали. Толщина её должна быть оптимальной (от 3 до 6 мм). Однако полностью чугунные печи хотя и более тяжёлые, но держат тепло дольше и они не прогорят через несколько лет.

Отдельные детали, выполненные из чугуна, который более устойчив к жару – это тоже плюс. Применение чугуна продлевает срок службы всего прибора

Обратите внимание на модели с чугунной топкой, колосниками и варочной плитой

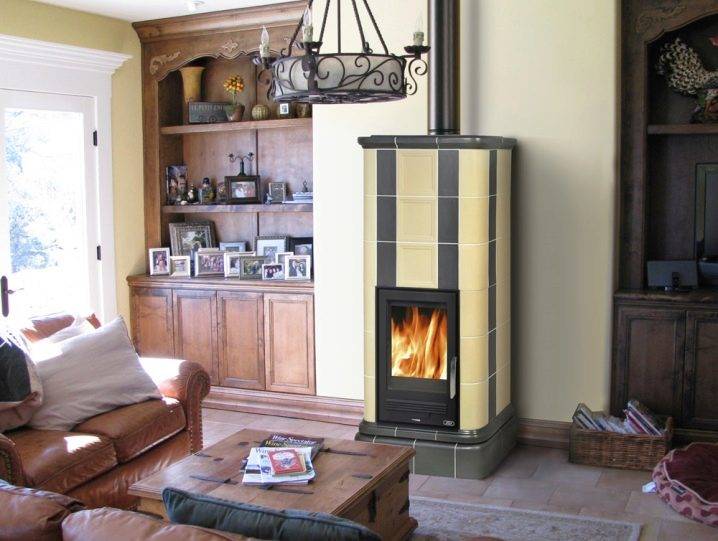

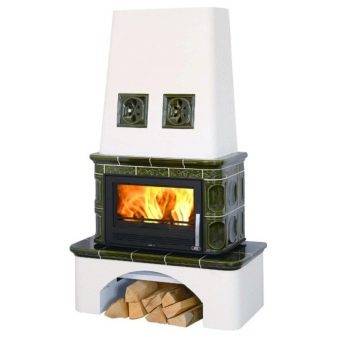

Камин в интерьере помещения

Футеровка топки – ещё один плюс. Это значит, что внутри топки – каменная кладка. Она жаростойка, сохраняет тепло. Вышедший из строя шамот легко заменить.

Мощность

Рассчитывается индивидуально для каждого дома. К классическому приёму, когда на 10 кв. м площади, берётся 1 кВт энергии, нужно добавить запас на сильные холода, расход энергии на приготовление пищи, подогрев ГВС (если будет). Кроме того свою роль играет качество теплоизоляции стен, пола, потолка, размер и качество остекления и двери.

Мощность агрегата во многом зависит от размера его топки и регулировки тяги.

Дымоход и топка

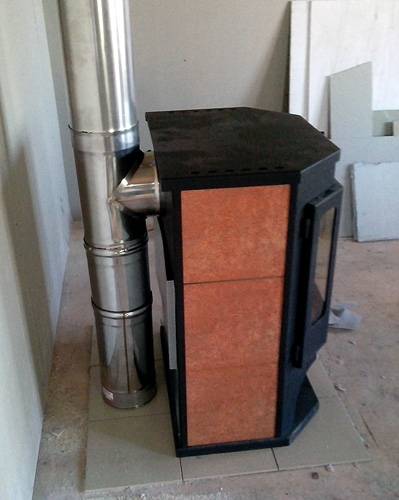

Конструкции обладают задним или верхним подключением. При заднем подключении можно спрятать дымоход в стену (удобно на этапе строительства), а для готового дома подойдёт верхнее подключение.

Размер топочной камеры – важнейший критерий!

Дымоход камина

Она не должна быть маленькой. Во-первых, постоянно придётся мучиться с дровами (их нужно будет коротко пилить). А во-вторых, небольшая загрузка прогорает быстро, нужно часто подкладывать топливо, мощности большой не добьёшься.

Длительное горение

Эти печи, конечно, не специальные «долгие» котлы, по 12 часов на одной загрузке не продержатся! Однако немного замедлить процесс прогорания топлива можно, если в конструкции предусмотрена регулировка подачи кислорода (обычно шибер находится в дверце или дымоходе). После прогорания топлива, перекрыв подачу, можно будет получать тепло от остывающего чугунного корпуса ещё в течение 1,5 – 2-х часов.

Удобство использования и ухода

Каминное стекло обязательно должно быть самоочищающимся, иначе копоть не даст наслаждаться огнём. Периодически его стоит дополнительно протирать.

Чистить золу будет гораздо удобнее в тех моделях, которые оснащены специальной ручкой и вращающимися колосниками. При вращении зола падает в зольный ящик, который нужно просто вытащить и опустошить. Никаких совков и вёдер!

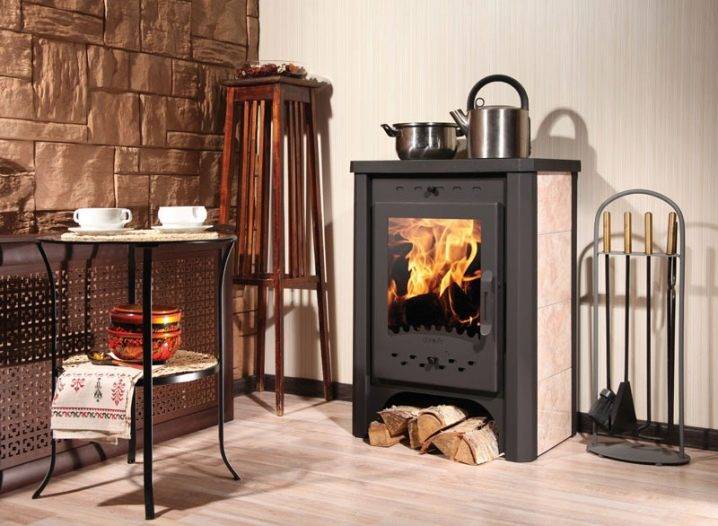

Камин с духовкой

Плита для приготовления пищи может иметь один или два «кружка»

Обратите внимание, что хорошая печь-плита не должна быть высокой, иначе вода закипит только при её максимальном нагреве. Лучше выбрать горизонтально расположенную топку, тогда пламя будет нагревать еду очень быстро

При закрытых «кружках», жара меньше. Если открыть и поставить кастрюлю над открытым пламенем, нагрев будет очень быстрым, но дно посуды коптится.

Нужно знать, что самоочищение дверцы – это обдув стекла, а в режиме длительного горения подача кислорода перекрывается (частично или полностью) и на стекле появляется копоть. Так что-либо игра огня и быстрое прогорание дров, либо экономия при закопчённом стекле.

Угловые камины

Некоторые владельцы частных домов в России предпочитают устанавливать угловые камины. И, как свидетельствуют отзывы на многочисленных сайтах, при их монтаже следует обязательно использовать специальный шибер. В противном случае будет нечем регулировать тягу, и тепло уйдет в трубу.

Перед тем как начать топить угловой камин, следует снять со стекла специальную защитную пленку. Если этого не сделать, на стекле могут остаться разводы от клея, удалить которые впоследствии будет весьма проблематично.

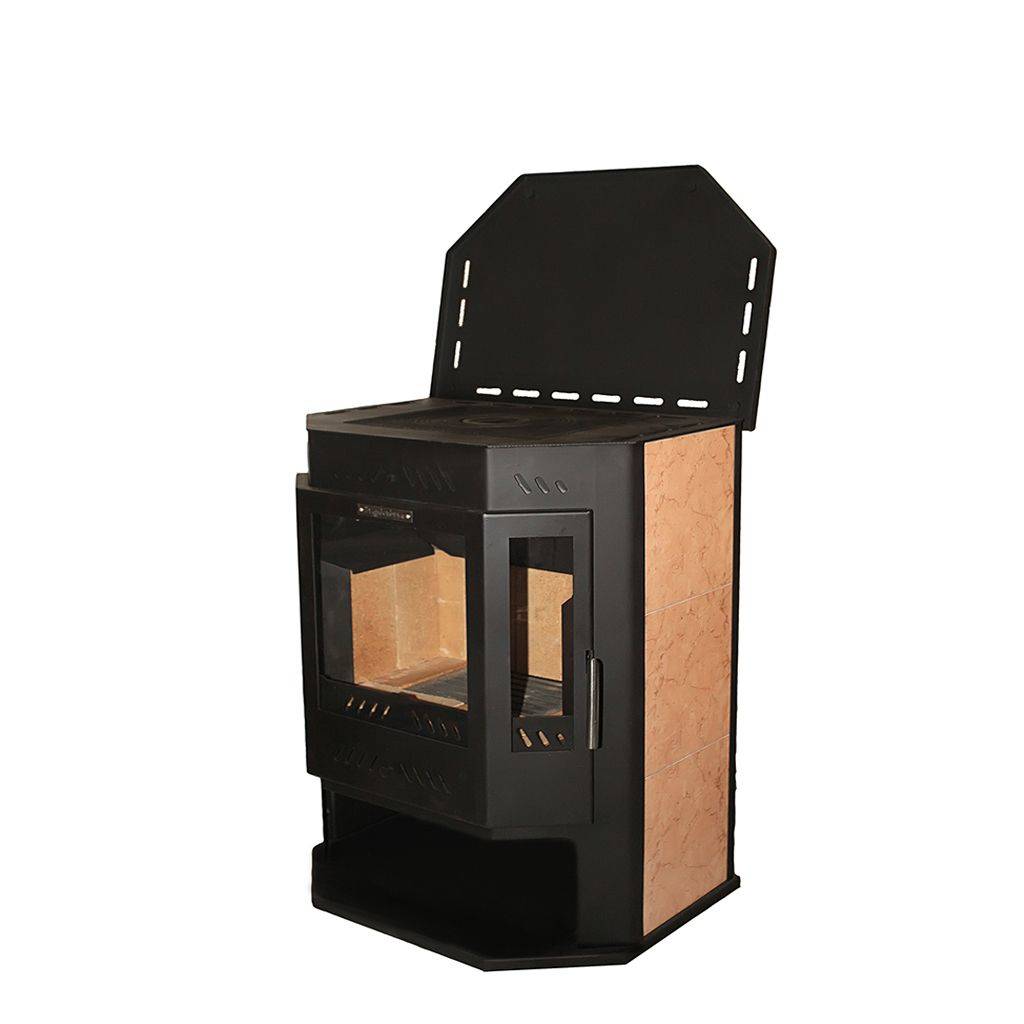

Угловая модель печи

В последнее время популярность набирают камины с теплообменниками, к преимуществам которых относят возможность увеличения времени прогрева жилого помещения в несколько раз. Достигается такой эффект за счет утолщения стенок камина, установки нескольких дополнительных отопительных щитков, монтажа водяного контура, благодаря которому будет осуществляться нагрев радиаторов в других помещениях дома. Сам же теплообменник является системой, которая включает в себя трубы и открытый банк емкостью в 4 л. Работает агрегат так: сначала холодная вода из водопровода через насос подается в теплообменник, а затем проходит по трубам около топки, в результате чего происходит ее нагрев. После этого уже нагретая вода подается в расширительный бак, откуда распределяется по трубам по всему дому.

Можно установить два режима работы теплообменника: самотеком и принудительной циркуляцией. В первом случае трубы следует проложить под прямым углом, а во втором провести установку водяного насоса.

Конструкция

Чугунное оборудование считается надежным, но наиболее безопасными являются именно печи-камины из кирпича с водяным отоплением. Главный элемент такой конструкции – теплоноситель (теплообменник). Основной элемент устанавливается в топке и подключается к отопительной системе. В качестве основного материала может использоваться сталь либо же металлические полые трубы.

Сам контур водяной включает следующие элементы:

• змеевик;
• металлические или биметаллические трубы;
• радиатор;
• специальный расширительный бак.

Принцип работы такой конструкции заключается в следующем: вода нагревается в теплообменнике и по трубам поступает в радиаторы, установленные по всему помещению. Когда вода остывает, она возвращается обратно в теплообменник.

Обзор популярных моделей

На рынке представлено множество моделей печей и каминов от разных производителей, и покупателю, задумавшему купить их, легко запутаться в характеристиках и описаниях этих приборов. Ниже приведен обзор наиболее популярных, по отзывам российского потребителя, моделей.

Печи-камины АКВА

Линейка печей-каминов с водяным контуром от компании МЕТА представлена моделями Ангара, Печора, Варта, отличающимися тепловой мощностью, формой и внешним видом, а также способом установки.

Ангара АКВА с водяным контуром обладает следующими характеристиками:

• отопительная мощность, излучаемая печью при топке — 13-16 кВт;
• отопительная мощность подключаемой системы отопления — 5-7 кВт;
• стальной теплообменник;
• пристенное исполнение;
• боковые стенки облицованы керамикой;
• панорамное жаропрочное стекло;
• выходной диаметр дымового патрубка — 150 мм.

Печора АКВА отличается от Анкары формой корпуса — он выполнен в форме сжатой призмы. Мощность печи 13 кВт, системы отопления — до 5 кВт.

Варта АКВА дополнительно укомплектована варочной поверхностью, закрывающейся крышкой. Мощность 13/5 кВт, топка футерована шамотом. Дверца прямая, оснащена стеклом и теплоизолированными ручками, стойкими к нагреванию.

Особенность печей-каминов АКВА с водяным контуром от компании МЕТА — возможность подключения только к системам с принудительной циркуляцией.

Печи-камины Бавария

Печки Бавария, получившие признание у российского потребителя, выпускаются как в пристенном, так и в угловом исполнении, а также могут быть укомплектованы плитой для приготовления и разогрева пищи.

Экокамин Бавария в пристенном исполнении с тепловой мощностью 12 кВт оснащен теплообменником на 6 кВт, который может быть подключен к системе с любым типом циркуляции. Схема подключения приведена на рисунке.

Угловая модель камина Бавария отличается только формой и тепловой мощностью (11кВт/5 кВт), остальные характеристики у них схожие.

Достоинства печей Бавария:

• топка из жаропрочной стали 6 мм, футерованная шамотом;
• чугунные жаропрочные колосники;
• жаропрочное панорамное стекло дверцы с системой самоочистки;
• доступен режим длительного горения;
• дымовой патрубок расположен сзади, что позволяет использовать печки Бавария с дымоходами любого типа;
• боковые поверхности всех моделей Бавария облицованы изразцовой плиткой в разном цветовом исполнении;
• печки оснащены варочной поверхностью, что делает их универсальными;
• простая конструкция и подробное руководство позволяют купить и установить эти модели своими руками.

Преимущества и недостатки каминов с водяным контуром

Печь-камин прекрасно подойдёт, как для жилого дома, так и для дачи. В отличие от обычных каминов, которые большую часть тепла выбрасывают в трубу, эти агрегаты достаточно эффективны, чтобы отапливать жильё:

КПД печей-каминов доходит до 80 %, в зависимости от модели, а с подключением водяного контура – до 92% (против 10% – 50 % обычных каминов).
Приборы имеют сравнительно небольшой вес и габариты, что особенно важно для владельцев небольших домов.
Камин готов к использованию, владельцу остаётся только подключить теплообменник и дымоход.
Каминные дверцы выполняются из огнеупорного стекла, что позволяет любоваться пламенем и защищает от проникновения газов в помещение.
Дизайн отделки таких агрегатов – самый разнообразный. От строгого металла до изысканных керамических плит

Такое изделие станет украшением интерьера.
Водяной контур позволяет равномерно прогревать дом с любым количеством комнат и этажей, лишь бы мощности было достаточно.

Некоторые модели снабжаются варочной поверхностью. Одни имеют в системе турбонаддув и насос (вентилятор подаёт кислород, насос обеспечивает циркуляцию воды). Другие полностью независимы от электричества и в работе используют простые принципы гравитации и конвекции.

Камин с водяным контуром отопления

К недостаткам можно отнести хлопоты с топливом. Если только это не большая дорогая печь, то скорее всего, придётся калибровать дрова под размер топки, топить довольно часто, не менее двух раз в сутки (зимой). Заготовка, просушка и хранение дров – не простая задача. С углём всё несколько проще, но, как правило, эти печи не рекомендуется им топить.

1. Печь-камин требует постоянного наблюдения.
2. Понадобится регулярно чистить золу и нагар в дымоходе.
3. Любые дровяные печи плохо поддаются терморегуляции. Дровам не прикажешь, с какой интенсивностью гореть, как газу, например. Установка термореле на таких печках не даёт результата – комфорт в доме будет зависеть от мастерства истопника.
4. Простые печи выглядят не слишком эстетично, а дизайнерские шедевры стоят дорого.

Условный недостаток – небольшая теплоёмкость корпуса. Условный, потому что это проблема не именно таких печей, а любого отопителя: есть кирпичный массив – есть накопление энергии. Нет массива – металл быстро остынет.

Для кого-то это не проблема, а для кого недостаток, те делают кирпичный щиток с колодцами, обкладывают печь сами или покупают готовую облицовку.

Модели печей и каминов

На современном рынке печи “Бавария Призматик” представлены несколькими модификациями. Первой является “Бавария Призматик” с тремя стеклами. Ее передние и боковые стенки выполнены из керамического прозрачного стекла, а топка – из стали, толщина которой составляет 6,5 мм. Печь обложена шамотными плитами, замену которых следует осуществлять каждые 7-10 лет. К преимуществам модели “Бавария Призматик” с тремя стеклами сами производители относят работу в режиме тления до 6 часов, автоматическое очищение стекла, позволяющее удалять копоть, функцию догорания дымовых газов, что существенно увеличивает КПД. Данная печь может обогреть жилое помещение, площадь которого составляет не более 120 кв. м, уровень КПД – 78%, топить можно бурым углем или деревянными брикетами.

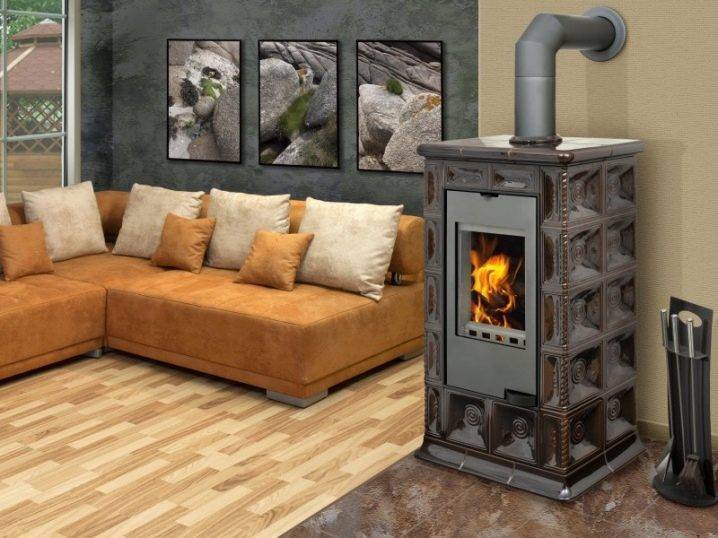

Еще одно оригинальное оформление печи

Вторая разновидность “Бавария Призматик” отличается оригинальным дизайном и была разработана специально для украшения интерьера. Ее боковые части выполнены из керамических изразцов, которые декорируют саму конструкцию и осуществляют аккумулирование тепла. Данная модель отличается тем, что может отапливать помещение, площадь которого составляет не более 110 кв. м. Монтаж дымохода осуществляется сверху вниз, печь имеет двойную камеру сгорания, позволяет подключить водяные контуры и дополнительные отопительные щитки.

Наконец, третья разновидность – угловая печь-камин “Бавария”. Она подходит для тех помещений, которые имеют относительно небольшие размеры. Монтаж дымохода в данном случае должен проводиться сверху вниз. Отличие этой модели в том, что она оснащена огнеупорным стеклом, а топочная камера обрамлена керамическими панелями, имитирующими мраморную плитку.

Использование в интерьере

Не стоит забывать, что ключевым моментом в названии устройства является слово «камин». Это означает, что кроме своих технических качеств он, прежде всего, служит частью интерьера. Различные варианты исполнения предоставляют возможность подобрать модель под любую отделку комнаты.

Чугунные печи и камины оснащены дверцей их жаропрочного стекла. Наблюдать за пламенем через это стекло удобно, к тому же оно служит частью технологии медленного горения. Чугунные варианты самые оптимальные по производительности и по отделке.

Некоторые готовые модели не требуют дополнительной отделки, поскольку покрыты слоем керамики. Покупателю остается только определиться с цветом камина. Однако встречаются и такие варианты, которые придется дополнительно облицовывать. Это предоставляет возможность выполнить отделку в едином духе со стилем комнаты. Отлично подходит керамика, искусственный камень, декор кирпичной кладки.

Технические характеристики

Европейские производители топок с водяным контуром изготавливают их согласно германскому стандарту DIN+. В России же нужно учитывать не только эти стандарты, которые и определяют технические характеристики печей, но и отопительные нормы. Разобраться с особенностями производства каминов и их возможностями лучше на примере, в качестве которого выбран Spartherm Varia 1V H2OXL. Размеры же у печи точно такие же, какими были бы, не имей она теплообменника: ширина – 75 см, высота – 123 см, глубина – 55 см.

Чтобы рассчитать соответствие технических характеристик печи отопительным нуждам, в качестве примера выбран дом с общей площадью 160 кв. метров. Согласно российским отопительным нормам, при температуре за окном -27 градусов по шкале Цельсию расходовать на отопление 1 кв. метра ежечасно нужно не более 50 Вт. Номинальная мощность данной топки составляет 14 кВт, из которых 10 кВт дает теплообменник, 4 кВт – тепловое излучение. В двери топки находятся два стекла: на внутреннем наклеена пленка, отражающая тепло, чтобы не перегреть здание и не обжечь кожу при прикосновении, внешнее является декоративным.

За расчетный период приняты 5 дней, в течение которых печь будет отапливать дом целый день. За 12 часов камин выдает 14 кВт ежечасно, из которых 8 кВт уходит на отопительные нужды дома (радиаторы и т. д.). 1 кВт уходит на обогрев воды использования в быту. Ежечасно остающиеся 5 кВт бойлер аккумулирует. В среднем, на протяжении всего дня он может аккумулировать около 60 кВт, которые будут использованы для отопления дома в ночное время. Чтобы накопить такое количество тепла, накапливающий бойлер должен иметь объем не менее 700 л.

Принцип работы — видео руководство

Популярные марки

Группа Мета предлагает несколько вариантов камин-печей с плитой и теплообменником.

Например, камины-печи с плитой и теплообменником МЕТА Ангара АКВА и МЕТА Печора АКВА, мощностью 8+5 кВт. Обогревают помещения до 250 куб. М. Дверки со стеклянным экраном. Одной закладки дров хватает до 5-6 часов.

Модель камин-печь Ангара Аква группы Мета с плитой и теплообменником может работать в системах отопления с закрытыми и открытыми схемами. Смелые решения в конструкции. В корпусе печи,кроме теплообменника, предусмотрены еще и воздушные каналы. Тепло от топливного блока не только нагревает воду в теплообменнике, но и воздух в комнате.

Тепловая мощность, габариты, простота установки делают камин-печь с плитой Ангара Аква очень популярной среди потребителей.

Добавляют эстетику в общий вид комнаты, где установлена печь-камин с теплообменником, и аксессуары. Предметы со скучными названиями кочерга, совок, дровница, щетка, могут своим хорошим художественным оформлением украсить уголок тепла, уюта и комфорта.

Jotul

Эта норвежская фирма выпускает широкий ассортимент топливного оборудования и компонентов систем отопления. Сюда относятся печи «буржуйки», печи-камины и печи-камины с теплообменниками. Jotul имеет свои представительства во многих городах России, СНГ и ближнего зарубежья.

Основательные тепловые приборы из чугуна, с высокохудожественным оформлением завоевали симпатии и интерес владельцев частных домов и дачных построек. Конечно, такие изделия не дешевые, но владельцы домов, которые установили у себя источники тепла фирмы Jotul, остались довольны экономичностью, дизайном, долголетней гарантией при эксплуатации.

Очень интересна каминная топка с теплообменником. Его тепловая мощность от 3 квт до 22,5 квт. Такая вставка монтируется в контур всего камина. Работа не простая и требует подготовки и высокой квалификации работников. Но в итоге владельцы получают камин с теплообменником с отличным дизайном и гарантией безупречной работы на долгие годы.

Для решения проблемы обеспечения теплом своего дома есть множество способов и одним из самых эффективных является установка камин-печей с плитой и теплообменником.

Разновидности печей-каминов с теплообменником для дачи

Камины с теплообменниками обладают несколькими вариантами исполнения. Но главный критерий, по которым их разделяют, это расположение.

Существует два типа систем:

• Закрытая;
• Открытая.

Работа с открытой системой включает в себя движение воды по змеевику, который находится в открытых топках. Такая конструкция нуждается в использовании специальных расширительных баках, которые чаще всего располагаются на чердаках домов.

Что касается закрытых систем, то их нагрев осуществляется благодаря подогреву жидкости в топочных отсеках. Когда температура жидкости достигает 90 градусов или более, она под давлением начинает передвигаться в систему с отопительным насосом. Когда вода остывает, она под давлением возвращается назад. Такая система чаще всего включает в себя баки мембранного вида.

Печи-камины хорошо подходят для обогрева небольших помещений

Кроме этого, печи данного типа разделяют по конструктивным особенностям на:

• Устройства внутреннего вида;
• Устройства внешнего вида.

Устройства внутреннего вида включают в свой состав емкость с водой, которая располагается в топочных отделах или змеевиках.

Что касается внешнего вида, то здесь емкости с водой располагаются около дымохода.

Исходя из сказанного выше, можно сделать вывод, что печи данного типа нужно выбирать исходя из того какой будет режим отопления вашего помещения. Если оно небольшое, а отопление непостоянное, то лучше отдать предпочтение внешнему типу. Для дач или домов с большой площадью, где вы находитесь часто или постоянно, и при условии длительного горения, лучше всего подойдет внутренний тип, который будет включать в себя принудительную циркуляцию воды.
