Камин с воздушным отоплением

Сравнение воздушного и водяного типа камина

Сравним два типа каминов по основным параметрам:

Какой камин быстрее нагревает помещение? Здесь пальма первенства у воздушного камина: горячий воздух поступает в комнаты немедленно, а нагрев воды требует времени.

Какой камин обеспечит более длительный нагрев? Здесь побеждает водный контур: радиаторы отдают тепло еще некоторое время после того, как топливо догорела, а воздушный камин перестает греть сразу же.

Какая система дешевле? Камин с воздушным контуром дешевле, и при желании разводку воздуховодов можно произвести своими руками, в отличие от радиаторной системы отопления дома.

Водяная отопительная система с камином

Посредством таких отопительных систем можно обогреть более дальние помещения в доме. Такие камины для отопления нескольких комнат могут работать самостоятельным образом, а могут быть комбинированы такими котлами, как газовые, электрические или масляные. Такие системы организуются на базе термокаминов. Термокамин – это такое устройство со встроенным теплообменником и топкой закрытого типа.

Схема водяной отопительной системы с камином

Насос является в такой системе важным элементом, так как благодаря этому устройству возможна транспортировка теплоносителя в любую часть дома. Благодаря такой отопительной системе можно поднять температуру в доме до комфортного значения в самые короткие сроки. Если предполагается установка радиаторов, то можно использовать трубы не слишком большого диаметра, от 10 до 15мм.

Также можно использовать и отопительные приборы, характеризующиеся высоким гидравлическим сопротивлением. Печь-камин с водяным отоплением можно оборудовать и теплообменником пластинчатого типа, в таком случае дом будет обеспечен не только отопительной системой, но и горячим водоснабжением. Если для работы камина предполагается использовать такое топливо, как дрова, то нужно купить каминную вставку, укомплектованную всем необходимым для организации подачи воды к отопительным радиаторам.

Выбор

Ориентироваться при выборе нужно на номинальную мощность. Усредненный показатель – 1 кВт мощности необходимо рассчитывать на 10 м2 дома.

Бренд имеет значение. Поскольку печь-камин – опасное устройство, оно требует соответствия определенным стандартам, что может обеспечить в большинстве случаев только проверенный производитель.

Печь-камин длительного горения серийного производства

Среди предложений на рынке можно выделить несколько. Например, «Группа Мета». Печи представлены под брендом «Аква». Их изготовление происходит по немецким технологиям, используются зарубежные материалы, что позволяет на выходе получить надежные модели. Все изделия адаптированы к непростым российским условиям эксплуатации. Корпус является стальным, покрыт краской.

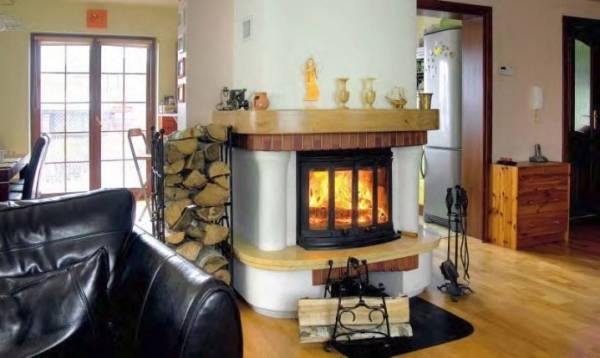

Готовая фирменная печь-камин

Топка выложена шамотным кирпичом, поэтому обеспечена высокая температурная выносливость, сохраняется тепло. В ассортименте есть модели, выполняющие отопительно-варочные функции. Как отмечалось, они не только отапливают дом по трубам, но и позволяют приготовить покушать. Эти возможности реализуются благодаря использованию топлива одного типа и одного устройства.

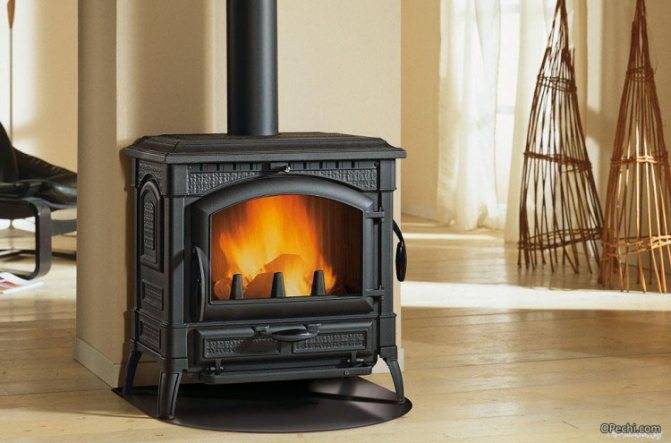

Серийная печь-камин

Продукция иностранного производства характеризуется надежностью, качеством, привлекательностью. Можно выделить изделия итальянского бренда Edilkamin. Особенность моделей в том, что они могут сочетаться с солнечными батареями. Некоторые устройства имеют в конструкции вертела, позволяющие еще и готовить пищу.

Печи-камины с водяным контуром MBS (Сербия)

Еще один производитель, заслуживающий внимания, – Sky. Устройства характеризуются топками большого размера, что гарантирует повышенную эффективность. Отделка печи выполнена из нержавейки и глазурованных изразцов. Все модели оснащены дополнительными опциями, упрощающими эксплуатацию, улучшающими применение.

Демонстрация этапов самостоятельного изготовления печи-камина с водяным контуром отопления

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

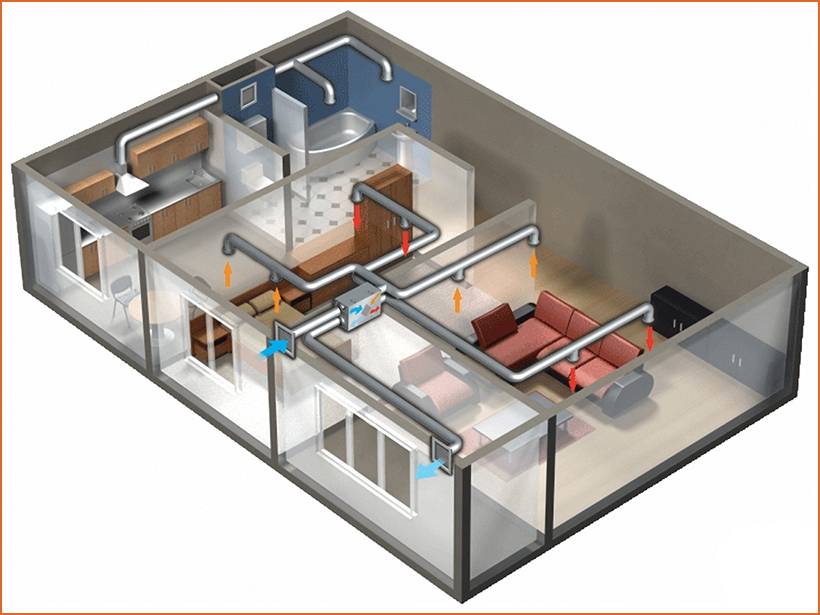

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

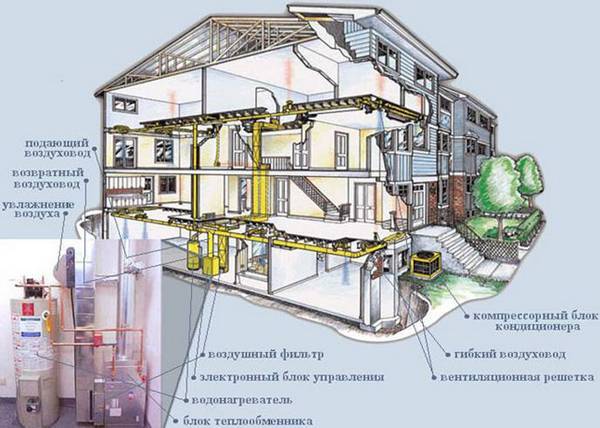

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

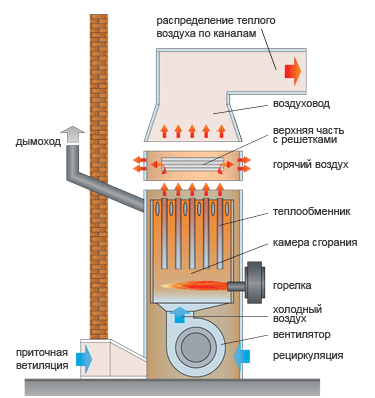

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

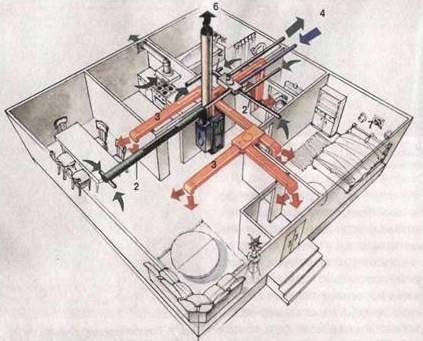

Камин с воздушным отоплением Антарес Комфорт. Схема отопления.

Как будет работать воздушное отопление дома Антарес Комфорт, если у вас в доме есть работающий камин? Давайте посмотрим на схему:

В гостиной (7) установлен камин. Агрегат воздушного отопления АВН (12), установленный в топочной, с помощью встроенного вентилятора (13) гонит воздух по прямому жесткому магистральному воздуховоду (11) и далее по прямым гибким шумоглушащим воздуховодам (6,18) в помещения дома, в том числе и в гостиную (7).

Попав в гостиную, воздух проходит через каналы в камине и нагревается. По обратным гибким шумоглушащим воздуховодам нагретый камином воздух попадает в обратный жесткий магистральный воздуховод (16), где смешивается с холодным свежим воздухом с улицы, попавшим в дом через вентиляционный воздуховод (19). Несколько остывший смешанный воздух попадает в обратный коллектор (15) и далее, пройдя через фильтр очистки воздуха (14) он попадает снова в АВН и разносится по всему дому.

Управляют работой вентилятора и АВН электронный программируемый термостат (9) и блок автоматики (10).

Если вы хотите установить в своем доме камин с воздушным отоплением Антарес Комфорт, то в первую очередь вам нужно определиться с требуемой мощностью. 1 кВт мощности камина в идеале способен прогреть 25 м3 – при стандартной высоте потолка 2,5 м это около 10 кв.м. площади дома. Однако в реальных условиях это цифра меньше, поэтому желательно считать, что 1 кВт обогреет 8..9 кв.м. Таким образом, если у вас дом общей площадью 80…90 кв.м., то вам нужен камин не менее чем на 10 кВт. Если 240 кв.м. – то камин должен быть не менее 30 кВт. Максимальная мощность современных каминов не превышает 50 кВт.

Еще при установке камина с воздушным отоплением важно понимать, что даже не очень мощный камин нельзя установить просто на пол. Во-первых, это недопустимо с точки зрения пожарной безопасности, а во-вторых, камин просто проломит пол и провалится вниз – настоящий камин слишком тяжелый

Поэтому под установку камина внизу должен быть предусмотрен фундамент – т.е. определиться с местом установки камина вам придется еще до начала строительства дома на этапе проектирования. И передвинуть потом камин в другой угол уже не получится.

И последний момент – если вы хотите отапливать дом только камином, то вам понадобятся большие запасы дров или другого топлива. Топить камин придется вручную. Дымоходы потребуется регулярно прочищать и что-то делать с золой. Впрочем, зола является неплохим удобрением для вашего садового участка. КПД комбинированного камина хоть и достаточно высок, но все-таки в современных условиях есть много других, более экономичных видов отопления. Поэтому, если вы установили себе воздушное отопление Антарес Комфорт, то более рационально будет использовать внутренние нагреватели АВН (электрический или водяной теплообменник). А камин топить лишь для собственного удовольствия или при неожиданных морозах, когда мощности штатных нагревателей будет недостаточно.

Если вы хотите более подробно узнать о том, что такое воздушное отопление дома – посмотрите соответствующий раздел (воздушное отопление дома). А в разделе система воздушного отопления дома Антарес Комфорт подробно рассказано о нашей системе воздушного отопления, ее основных преимуществах и особенностях.

Купить воздушное отопление Антарес Комфорт в Москве можно, либо позвонив в группу компаний Антарес, либо написав нам на электронную почту.

Требования к печному отоплению

Традиционная конструкция печи

Традиционная печь представляет собой конструкцию из кирпича, в которой есть топка, зольник и дымоотводная система. Последняя играла немаловажную роль, так как нагрев дома происходил за счет теплоты угарных газов, которые проходили по сложной системе каналов.

Однако для домов с большой площадью такая схема не эффективна. Поэтому предпочитают делать водяное отопление от печки своими руками. Для этого в топку устанавливают теплообменник для нагрева теплоносителя – воды, воздуха или для генерации пара. Такая схема позволит повысить КПД отопления и значительно увеличить площадь обогрева в доме.

• Рекомендуется располагать печь не с несущей стеной, чтобы можно было обустроить систему дымоходных каналов;
• Материал изготовления пола и стен в районе печи должны быть не горючими;
• Обязательная установка защитной дверцы в поддувало и топку;
• Составление графика очистки дымохода от сажи и копоти. Эта процедура должна проводиться не реже 1 раза в 2 месяца и перед каждым отопительным сезоном.

Как построить печку с водяным отоплением своими руками? Сначала необходимо выбрать оптимальную конструкцию, которая будет отвечать требованиям конкретного дома. Существует множество схем постройки — от самых простых конструкций до сложных с лежаками и духовыми шкафами.

Высота дымохода печи не должна быть менее 4 м. В противном случае из-за высокой температуры угарных газов на его поверхности будет скапливаться конденсат, который неизбежно попадет в топочную камеру.

Требования к печному отоплению

Традиционная конструкция печи

Традиционная печь представляет собой конструкцию из кирпича, в которой есть топка, зольник и дымоотводная система. Последняя играла немаловажную роль, так как нагрев дома происходил за счет теплоты угарных газов, которые проходили по сложной системе каналов.

Однако для домов с большой площадью такая схема не эффективна. Поэтому предпочитают делать водяное отопление от печки своими руками. Для этого в топку устанавливают теплообменник для нагрева теплоносителя – воды, воздуха или для генерации пара. Такая схема позволит повысить КПД отопления и значительно увеличить площадь обогрева в доме.

• Рекомендуется располагать печь не с несущей стеной, чтобы можно было обустроить систему дымоходных каналов;
• Материал изготовления пола и стен в районе печи должны быть не горючими;
• Обязательная установка защитной дверцы в поддувало и топку;
• Составление графика очистки дымохода от сажи и копоти. Эта процедура должна проводиться не реже 1 раза в 2 месяца и перед каждым отопительным сезоном.

Как построить печку с водяным отоплением своими руками? Сначала необходимо выбрать оптимальную конструкцию, которая будет отвечать требованиям конкретного дома. Существует множество схем постройки — от самых простых конструкций до сложных с лежаками и духовыми шкафами.

Типы каминов и советы по обустройству камина

Газовый камин для отопления

На первом этапе необходимо правильно подобрать модель камина или выбрать схему его возведения. При наличии газовой магистрали оптимальным вариантом будут газовые камины для отопления. Они экономичны и обладают небольшой инерционностью – нагрев воздуха в помещении происходит быстро.

Конструктивно он состоит из камеры сгорания, к которой подведен воздуховод с улицы. Он необходим для притока свежего воздуха для поддержания процесса горения. Оптимальная комплектация включает в себя модульную грелку, в которой есть возможность регулирования мощности. Дополнительно камин с воздушным или водяным отоплением включает в себя теплообменник, располагающийся непосредственно в топочной камере.

Но чаще всего используют традиционные модели, работающие на твердом топливе. Их отличительные эксплуатационные качества заключаются в следующем:

• Большой объем топлива для поддержания нужного уровня температуры;
• Наличие зольника, который выполняет две функции – подача воздуха в топку из помещения и сбор продуктов горения;
• Автономность работы. Для нормального функционирования не нужно обязательное подключение к электричеству.

Отопление частного дома камином может выполняться двумя способами – получение тепла от стен конструкции и наличие дополнительных магистралей (воздушных или водяных) для циркуляции теплоносителя. Все зависит от площади дома и количества помещений, а также требуемой мощности камина. Помимо этого немаловажным фактором является периодичность работы отопительной системы.

Все эти факторы влияют на стоимость каминной топки для отопления.

Наименование/мощность, кВт	Тип камина	Топливо	Цена, руб.
DBL-2000-DZ-1, 2 кВт	Встроенный	Дрова	17200
Melody 920, 5 кВт	Фронтальный	Дрова	96860
Santiago rincon, 8 кВт	Угловой	Газ	203500
Danville Brass FB2, 2 кВт	Встроенный	Электричество	74900

Установка электрических моделей целесообразна только при непостоянной работе. Но при этом их монтаж намного проще, чем у газовых или твердотопливных аналогов.

Обустройство камина в частном доме

Принцип работы камина

После выбора подходящей модели нужно обеспечить ее оптимальное функционирование. Все камины с воздушным отоплением своими руками должны максимально эффективно передавать тепловую энергию от сгорания топлива в помещение.

Установив каминную топку, следует позаботиться о ее облицовке. Она выполняет несколько функций – защита от жесткого теплового излучения, аккумулирование тепла и его частичное отражение в топку для повышения скорости нагрева теплообменника. Традиционно камины с водяным отоплением облицовываются следующими материалами:

• Оштукатуривание. Делается для самодельных конструкций из кирпича;
• Искусственный или натуральный камень. Он обладает хорошей теплоемкостью, но установка выполняется только на подготовленную поверхность. Так, для заводских стальных или чугунных топок нужно сделать промежуточную конструкцию из шамотного кирпича;
• Плитка – керамогранит, терракота или майолика. Некоторые модели твердотопливных или газовых каминов для отопления имеют на поверхности специальные монтажные узлы для установки плитки.

Во время проектирования и установки камина нужно руководствоваться правилами безопасности. Стена, на которую он будет монтироваться должна быть сделана из негорючих материалов. Это же относится к поверхности пола. Независимо от выбранной схемы система отопления от камина должна быть полностью безопасной.

Аргументы в пользу выбора воздушной системы

По сравнению с привычными системами, работающими на жидком теплоносителе, воздушные схемы имеют значимые преимущества. Рассмотрим их поподробнее.

1. Высокий КПД воздушных систем. Производительность контуров нагрева воздухом достигает порядка 90%.
2. Возможность отключения/включения оборудования в любое время года. Прерывание работы возможно даже в самые сильные зимние холода. Это означает, что отключенная отопительная система не придет в негодность при отрицательных температурах, что, например, неизбежно для водяного отопления. Включить в работу ее можно в любой момент.
3. Невысокая эксплуатационная стоимость воздушного отопления. Отсутствие необходимости приобретения и монтажа достаточно дорогостоящего оборудования: запорной арматуры, переходников, радиаторов, труб и др.
4. Возможность объединения систем отопления и кондиционирования. Результат объединения позволяет поддерживать в здании комфортную температуру в любой сезон.
5. Низкая инерционность системы. Это обеспечивает предельно быстрый прогрев помещений.
6. Возможность установки дополнительного оборудования, которое используется для поддержания оптимального микроклимата. Это могут быть ионизаторы, увлажнители, стерилизаторы и тому подобное. Благодаря этому можно подобрать комбинацию приборов и фильтров, точно соответствующую потребностям жильцов дома.
7. Максимально равномерный прогрев помещений без локальных зон подогрева. Указанные проблемные участки обычно находятся около радиаторов и печей. За счет этого удается предотвратить температурные перепады и их следствие – нежелательную конденсацию водяных паров.
8. Универсальность. Воздушное отопление можно использовать для обогрева помещений любой площади, расположенных на каком угодно этаже.

Есть у системы и некоторые недостатки. Из числа наиболее значимых стоит отметить энергозависимость конструкции. Таким образом, при отключении электроэнергии отопление перестает функционировать, что особенно заметно в местностях с перебоями в электроснабжении. Кроме того, система требует частого технического обслуживания и наблюдения.

Воздушное отопление очень экономично. Первоначальные затраты на его обустройство невелики, эксплуатационные расходы тоже невысокие

Еще одна отрицательная особенность воздушного отопления заключается в том, что монтаж конструкции должен осуществляться в процессе строительства. Установленная система не подлежит модернизации и практически не меняет свои эксплуатационные характеристики.

При необходимости возможен монтаж воздушного отопления в построенном здании, но в этом случае используются только подвесные воздуховоды, что не эстетично и не всегда эффективно.
