Обзор видов и классификаций
Различают несколько модификаций электрокаминов закрытого и открытого типа. Сегодня не сложно приобрести как дешевые модели для дачных домиков небольшого размера, так и полнометражные стационарные устройства, которые идентично имитируют настоящий огонь.
Мобильность (переносной или стационарный)
В зависимости от потребностей и габаритов помещения, есть переносные транспортабельные устройства и стационарные. Первые варианты небольшие.
У них встраиваемые ножки, подставки и ручки. А стационарные, как правило, больших размеров, подразумевается отделка стенок. По сути, встраиваемый камин представляет собой короб, красота которого видна только после полного монтажа.
Переносные устройства у которых небольшие габариты, считаются напольными моделями. Компактный корпус визуально схож с настоящим дровяным камином, но оснащен при этом роликом для перемещения и имитацией пламени. Легки в уходе, не нуждаются в стационарном расположении.
Место расположения – напольный, навесной, встраиваемый
Встраиваемые камины бывают настенными или в виде порталов. Упор в стенку задней части камина позволяет достичь эффекта объема, реалистичности огня. Такие модификации состоят из:
- каркаса;
- электрического блока;
- декоративных поленьев и пламени.
Напольный стоит на полу, бывает как стационарным, так и переносным. Применяется, как правило, в том случае, если есть необходимость обогрева сразу нескольких помещений.
Навесной применяется в виде инсталляции, дополнительной подсветки или картины.
Дополнительно различают угловые, прямые, полукруглые или отдельно стоящие камины.
Типоразмеры электрокаминов с порталом и без него
Размеры устройств представлены в широком диапазоне. Небольшие компактные варианты и инсталляции на всю стену. Компактные камины предназначены для кабинета, а вот габаритные очаги ставят в комнате с высокими потолками.
При покупке учитывают соотношение площади свободного пространства и типоразмера изделия: площадь камина в идеале не превышает 1/50 площади комнаты. В противном случае, очаг смотрится громоздко, несуразно. Так, если кабинет меньше 15 кв. м., то подойдет камин 600 х 500 мм.
Если выбирается камин на всю стену в виде инсталляции, лучше купить встраиваемую модель с опциями замены картины. Если нужен классический камин – включается одна передача, для изображения, к примеру 3Д эффекта есть другая опция.
Тип нагревательного элемента
С точки зрения конструктивных особенностей, камин — устройство для отопления пространства.
Выбор нагревательных элементов заключается в определении зарытого или открытого типа:
- Закрытого типа – ТЭН представляет собой электрический нагреватель трубчатого типа с инфракрасным источником.
- Открытого типа – спирали. Такой тип обогрева дешевле обходится, а потому и стоимость камина в разы меньше. Недостаток – спираль часто перегорает, требуется замена.
Экологичный вариант – электрокамин с применением инфракрасного обогрева. Нагрев лучистой энергией помогает прогреть воздух, не пересушивая.
Потребляемая мощность
Не последнее место при выборе такого нагревательного оборудования играет предельная мощность, ведь чем больше берет электроэнергии камин – тем больше счета по свету. Стоит предварительно понимать, что чем больше размеры устройства, тем больше он возьмет электричества.
В среднем же, для отопления камин возьмет от 1 до 3 кВт в час. При этом на 10 кв/м потребуется 1 кВт мощности очага. Если будет дополнительно встроенный вентилятор, то израсходование энергии возрастет на 20-30%.
Дополнительные возможности
Стандартная комплектация камина – короб, отопительный или нагревательный элемент, блок управления, экран с защитным стеклом и аксессуары декорации. Дополнительно в устройство входят:
- световое оснащение;
- музыка;
- увлажнение и фильтрация воздуха;
- имитация запаха дыма;
- регулировочные механизмы, при помощи которых меняют высоту языков пламени, интенсивность «сгорания».
Естественно, за дополнительное оснащение нужно доплатить. Почти все современные устройства управляются дистанционно пультом управления. Инновационные системы контролируются при помощи специальных приложений со смартфона на расстоянии.
Чертежи камина и зачем нужны порядовки
Как и всякое сооружение, камин следует возводить в соответствии с заранее продуманным и вычерченным проектом, так поступают даже опытные мастера, сложившие не один камин или печь. Понадобится вид спереди, сбоку, разрез и порядовая кладка камина.

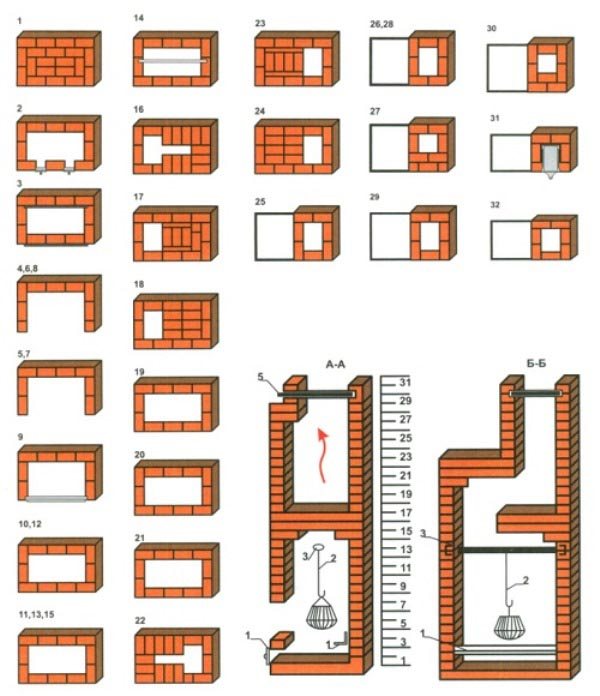

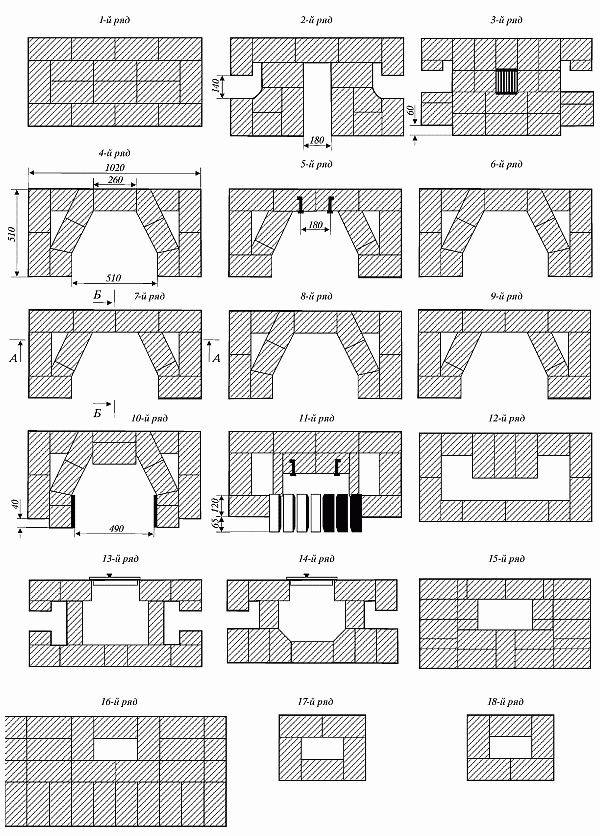

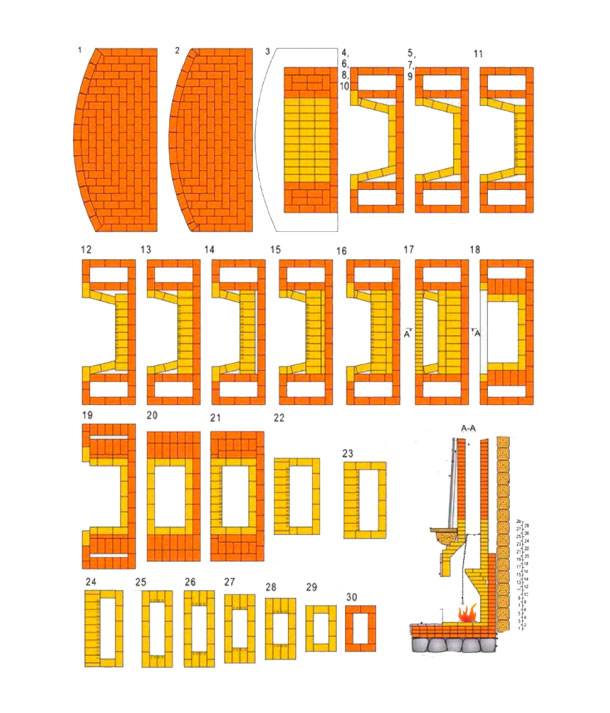

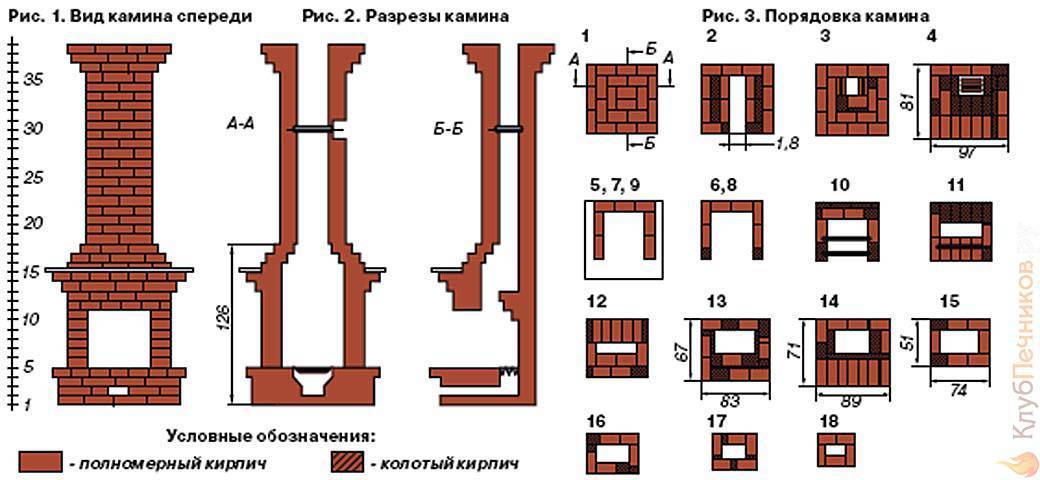

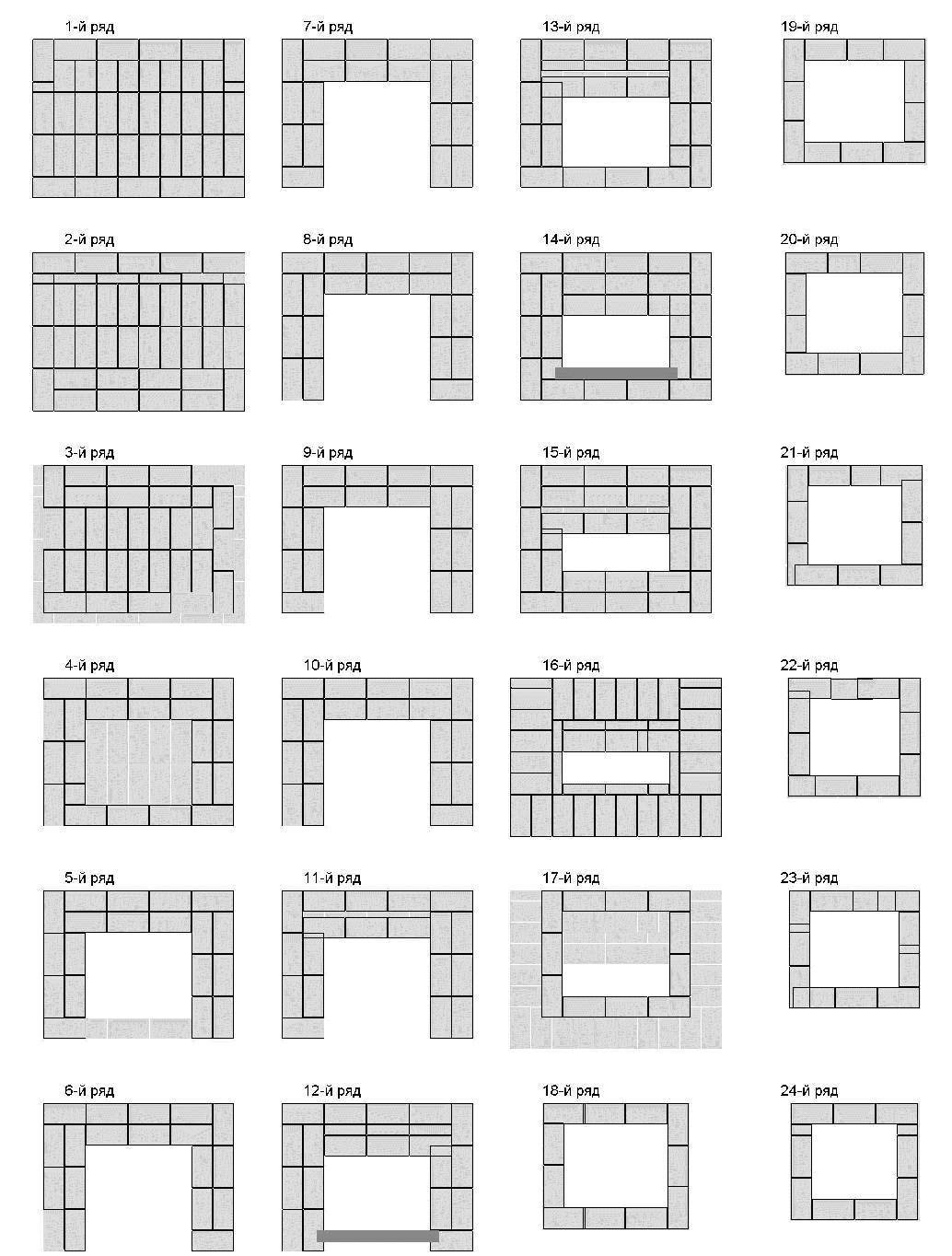

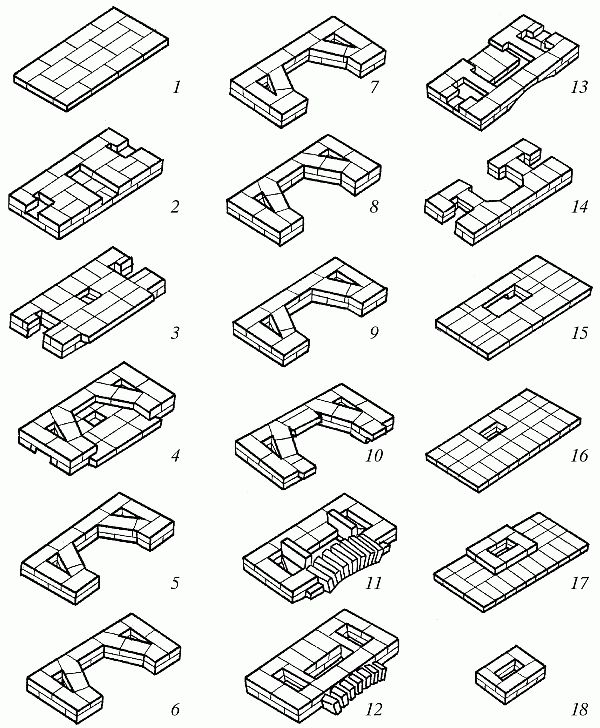

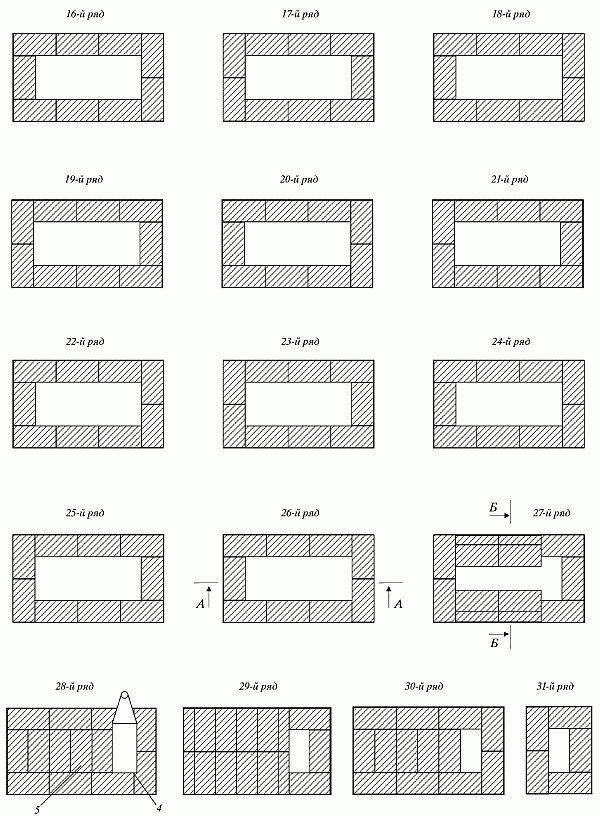

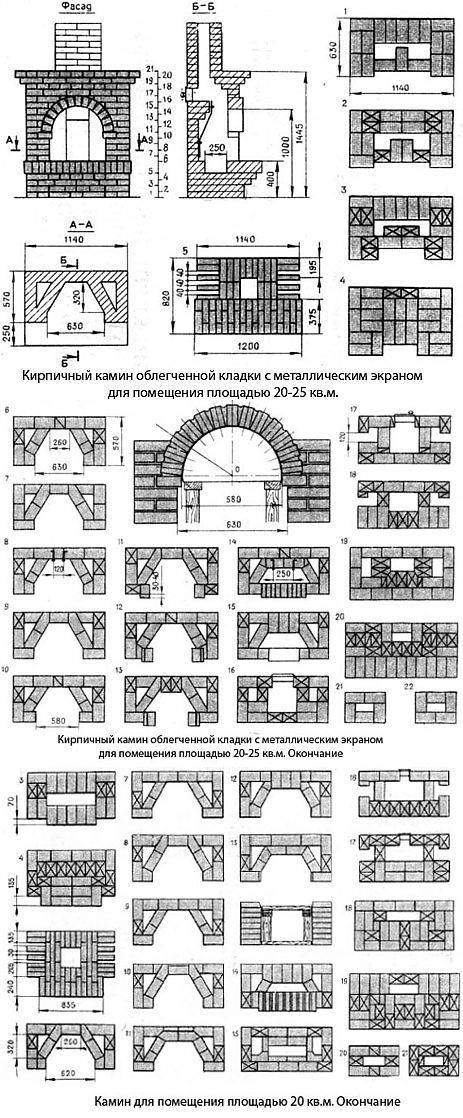

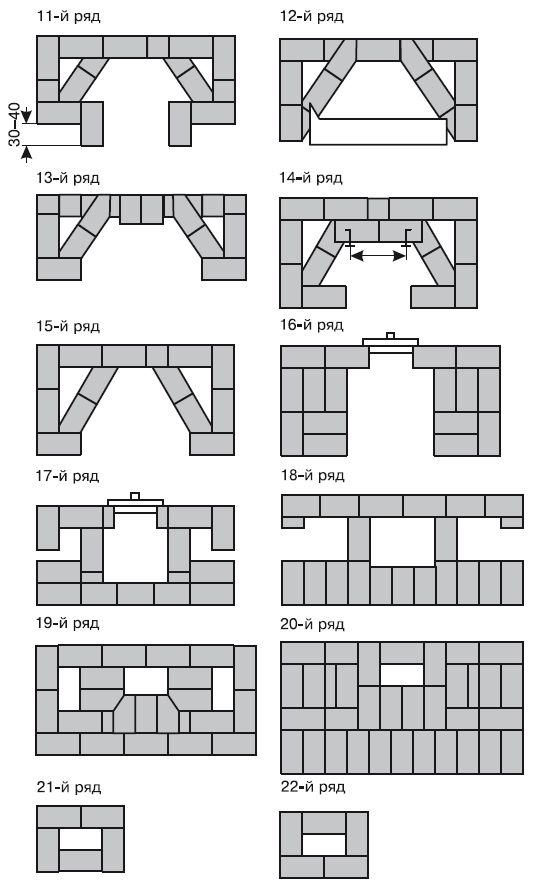

Порядовка — последовательный комплект планов каждого ряда кирпичей, от первого до самого верхнего. Кладка камина своими руками, порядовка которого включает в себя изображение всех элементов ряда (целые кирпичи и половинки, закладные стальные детали), пройдёт быстро и безошибочно.
Подробные чертежи разных типов и моделей каминов можно найти в специальных пособиях и в сети, но, если ни один из готовых вариантов не подходит по конфигурации или дизайну, схема кладки камина может быть разработана самостоятельно, с учётом технических особенностей устройства камина. Полезные статьи на эту тему можно найти на нашем ресурсе. Порядовки не обязательно аккуратно чертить на ватмане, проще набросать их на бумаге в клеточку, один кирпич 12х25 см — две клеточки.

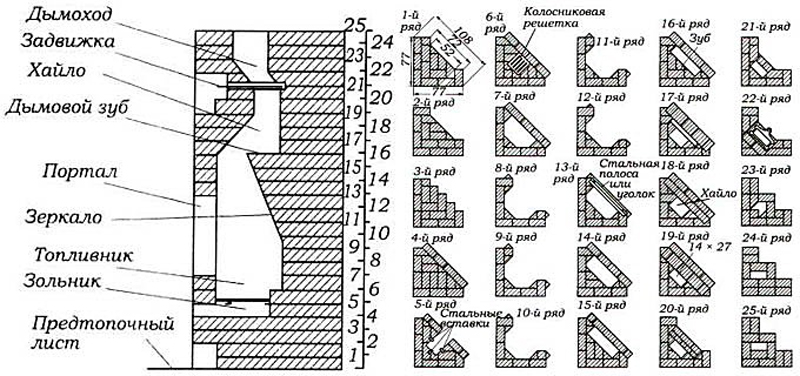

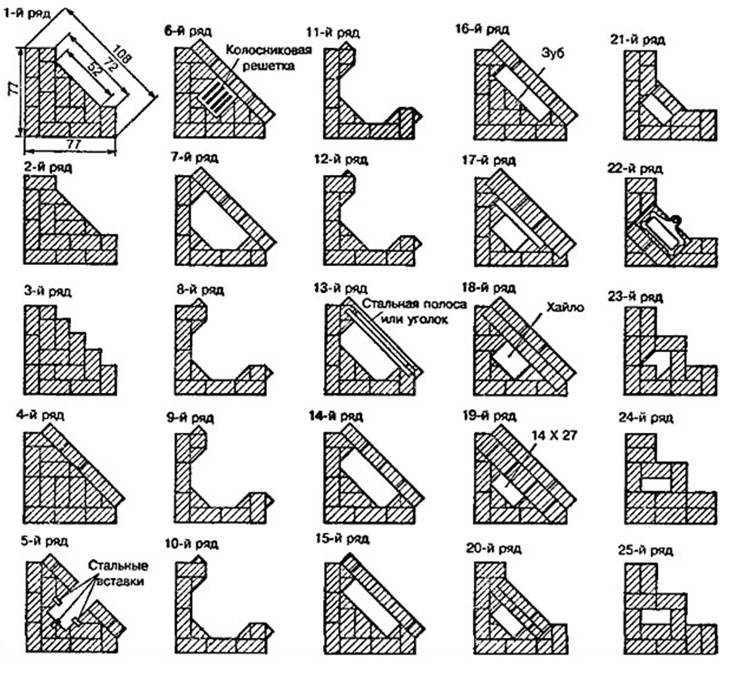

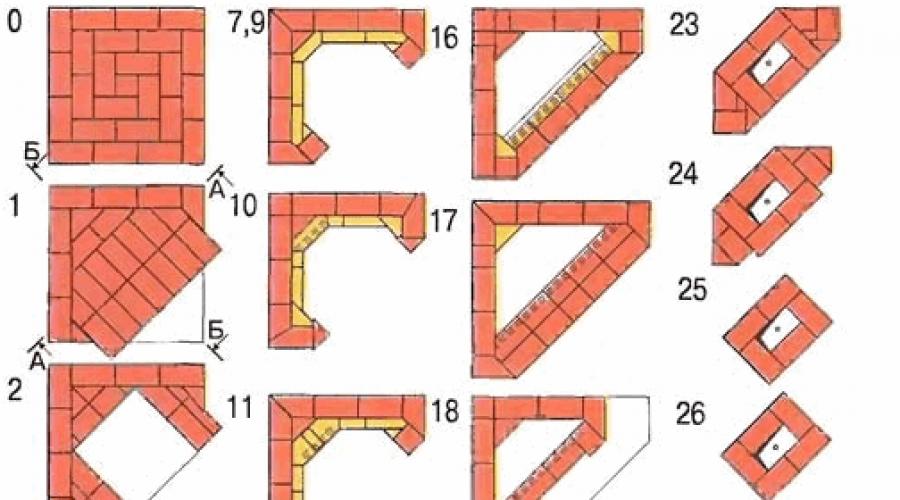

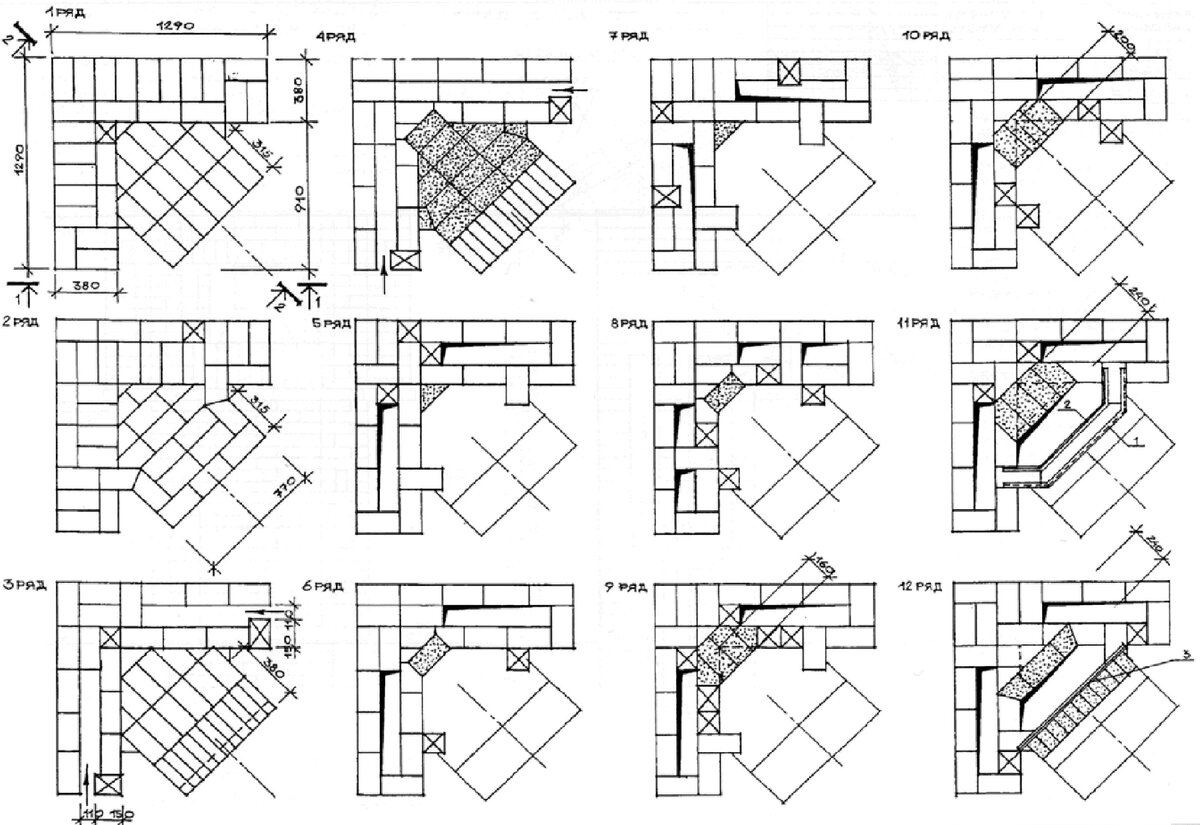

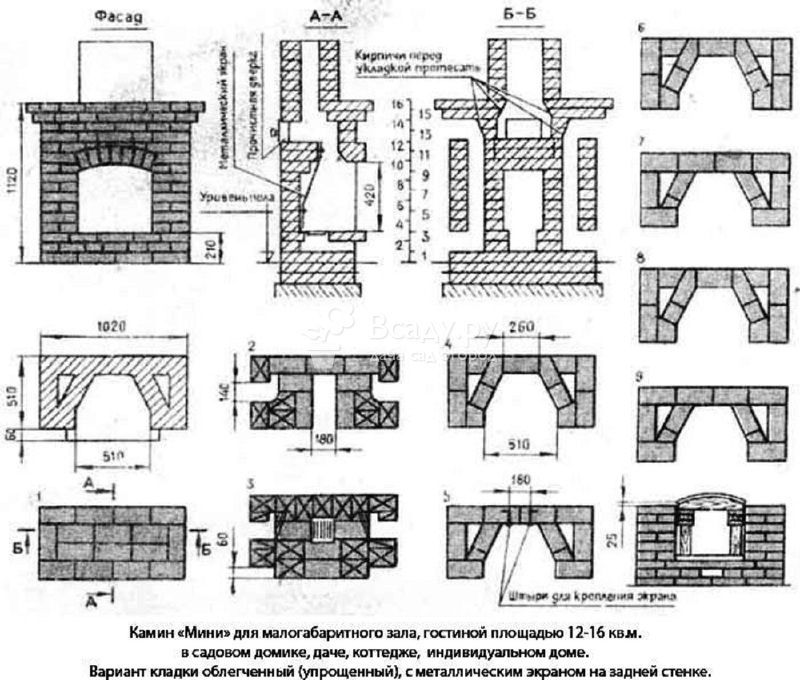

В качестве примера возьмём компактный угловой камин для дачи. Схема кладки углового камина довольно проста: топка в два кирпича шириной без поддувала, дрова необходимо размещать на решётке. Проём с фасада перекрывается арочной перемычкой, полка зуба расположена на ряд выше. Порядовая кладка углового камина состоит из 18 планов, из них три верхних ряда — нижняя часть дымохода.

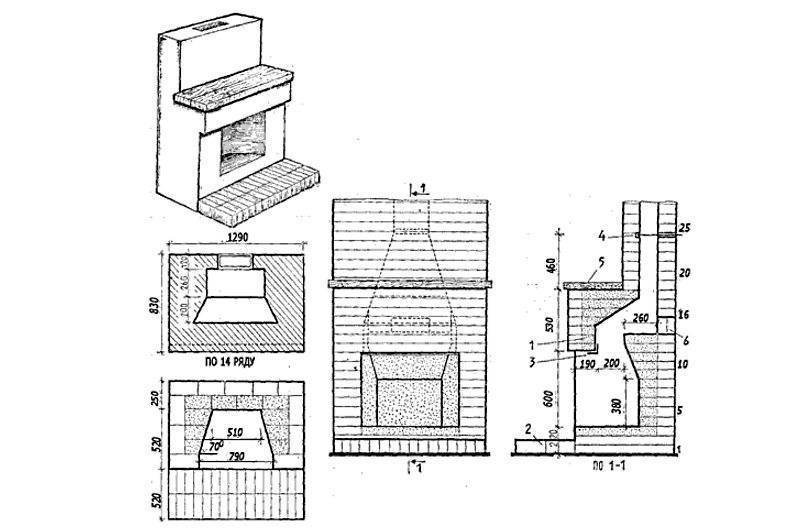

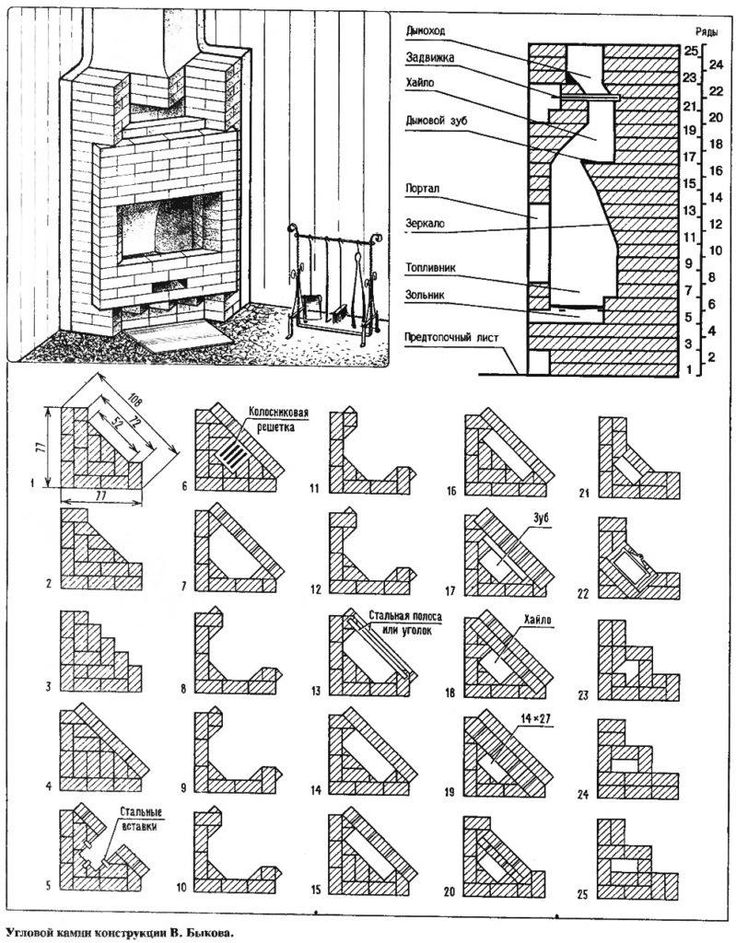

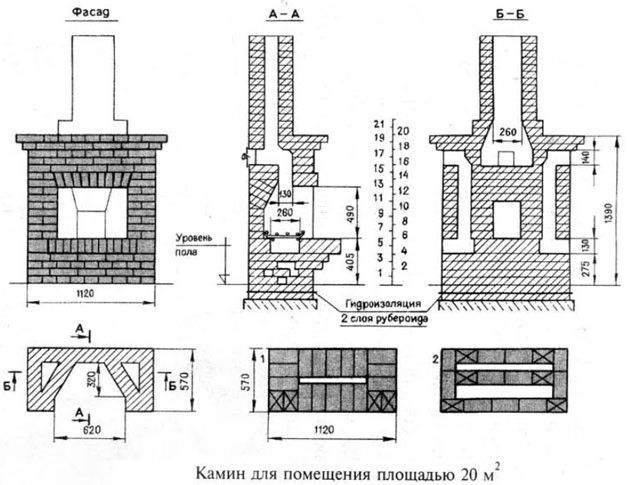

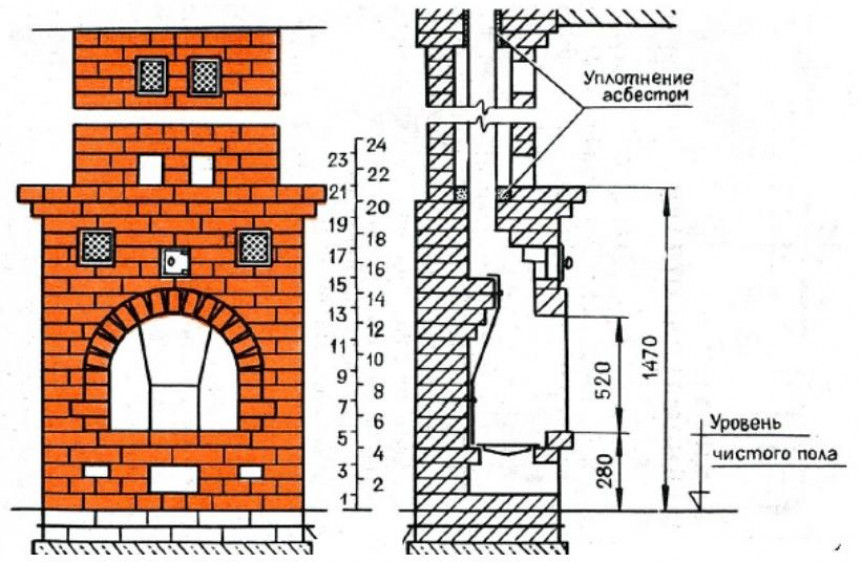

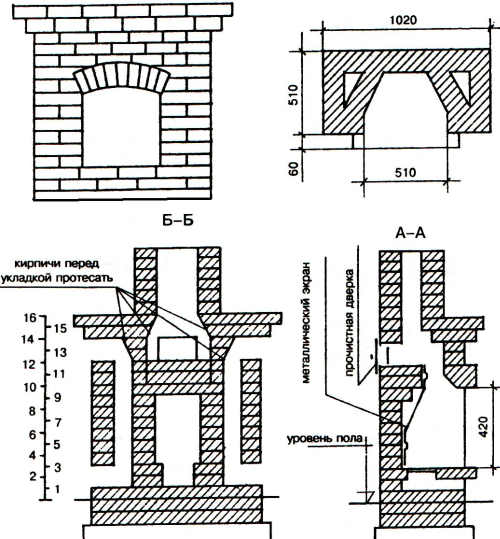

Фасад и разрез углового камина
На порядном плане уменьшенные (колотые примерно в 3/4) кирпичи перечёркнуты диагональной линией, половинки — крест-накрест. Первый ряд выкладывается кирпичом на ребро
Порядовая схема кладки камина позволит посчитать необходимое количество материала и заранее подготовить его.
Фальш камин из фанеры пошаговая инструкция
Последовательность работ сходна с изготовлением декоративного портала из гипсокартона. Для каркаса можно использовать бруски, а каминную полку выполнить из готовой лестничной ступени.
Для изготовления камина понадобятся инструменты и материалы:
- рулетка;
- карандаш;
- шуруповерт;
- «болгарка»;
- бруски 40х40 мм для каркаса;
- готовая деревянная ступень;
- гипсокартон для обшивки;
- отделочная плитка;
- клей;
- краска для пластика.
После разработки проекта приступают к изготовлению каркаса. Нарезают бруски по размерам, указанным в чертеже. Соединяют элементы между собой саморезами.
Следующая операция — обшивка каркаса фанерой.
Заключительный этап — отделка облицовочным пенопластом и окраска.
Это интересно: Декоративный камин в квартире — освещаем в общих чертах
Инструменты и материалы
Чтобы построить печь-камин для дачи своими руками или дымоход, используют керамические кирпичи красного цвета. Он бывает цельным и полым. Для очага берут материал без внутренних полостей. У него нет пор, и он не разрушается от высокой температуры. Для обустройства основания понадобится цементная смесь. Она стоит больше, чем бетонная, но практичнее. Ее делают из цемента 300 марки.
На основание укладывают лист оцинкованного металла. Затем делают гидро- и теплоизоляцию. Дополнительно используют шамотные плиты, чтобы защитить основание топки от растрескивания. Вместо них делают кладку из тугоплавкого огнеупорного кирпича.
В качестве теплоизоляции укладывают рулонный картон с пропиткой из смолы и посыпкой песком. Для этого подойдет толь либо рубероид. Изолирующий материал располагают на слое дегтярной или битумной мастики. Для дымохода устанавливают металлическую трубу. Чтобы кирпичная кладка была прочной, монолитной и гладкой, элементы скрепляют раствором на основе глины. Его дополняют мелкодисперсионным песком из горных пород. Такой раствор хорошо выдерживает высокую температуру горящего дерева.
Для возведения портала используют разные материалы, поскольку устье и испытывает тепловую нагрузку и воздействие открытого огня:
- Мрамор добавляет элегантности, выглядит дорого и вычурно. Мраморный камин подходит для интерьеров в классическом стиле. В сочетании с простой отделкой стен и пола он смотрится неуместно.
- Гранит подойдет для готического или скандинавского интерьера, как для мрамора, но в более темных тонах.
- Изразцы применяют для облицовки каминов в русском или этно стиле. Их делают из фаянса или керамики, украшают рисунками. Для укладки плиток используют специальную вязкую смесь и особые инструменты.
- Керамическая плитка подходит для облицовки каминов и при необходимости заменяет изразцы.
- Природный камень применяют для отделки очага в стиле шале, рустик, кантри. Материал подходит, чтобы построить и отделать камин на даче своими руками.
- Искусственный камень выполняет функции натурального, но стоит меньше.
- Облицовочный кирпич бывает разных оттенков. Его применяют для отделки фасада портала.
- Натуральное дерево применяют только для внешней отделки. Чаще делают резные порталы из ценных пород древесины темного оттенка.
- Оцинкованный профиль подходит для создания грубой отделки в стиле скандинавского замка или в современные интерьеры стиля лофт. При использовании ковки, решеток или объемных элементов камин декорируют в викторианском стиле.
- Гипсовые детали применяют для создания имитации лепнины. Декор выполняют в классическом стиле или барокко.
- Паркетной доской отделывают мини камины. Узкие ламели не подходят для декора широких и высоких порталов с полкой.
Совет! Если у камина закрытая топка, дверца должна быть чугунной или из стекла с огнеупорными свойствами.

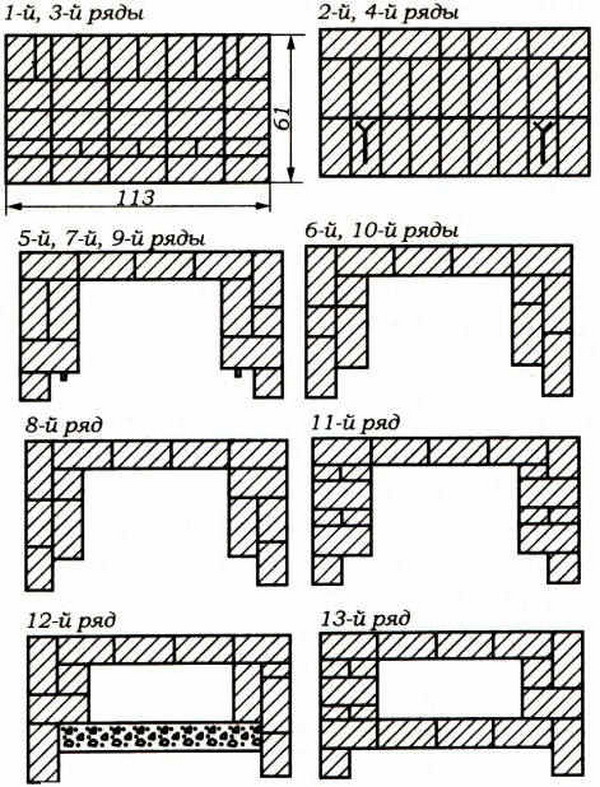

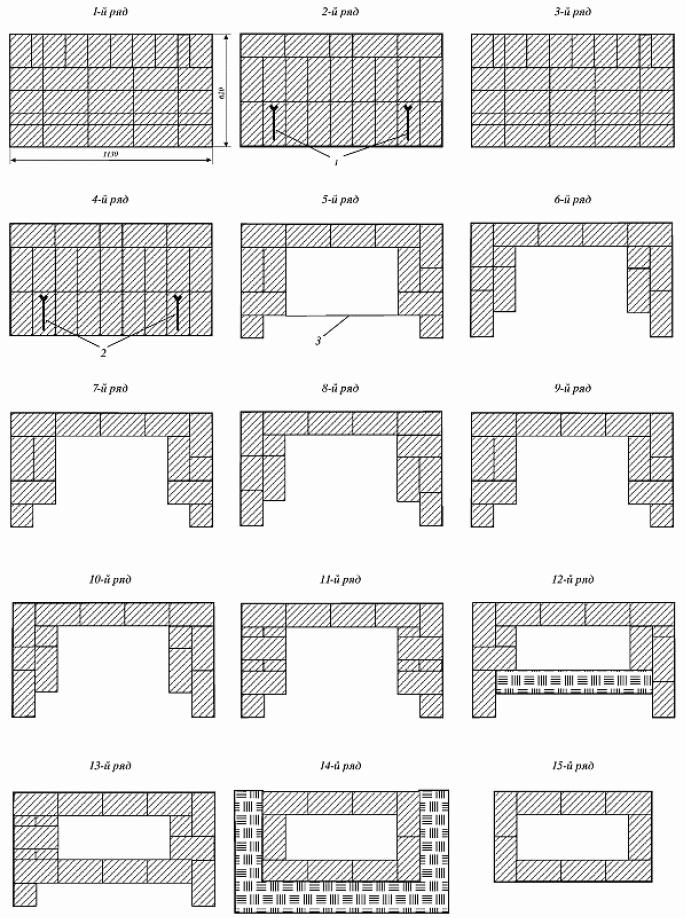

Прямоугольный камин
Камин с открытой топкой без дверцы с размерами 5х2,5 м. Для хорошей тяги предусмотрен сквозной дымоотводящий канал, который уменьшает теплоемкость очага. Чтобы увеличить КПД, вдоль дымохода и топливника оставляют пустоты.
Важно! Для кладки внутренней части топливника используют огнеупорный кирпич, способный выдержать температуру +1100°С.
Для кладки основной части камина берут цельный керамический кирпич маркой не ниже 125. Он выдерживает температуру +750°С. Перевязку элементов разной марки не делают, но для повышения прочности в шов закладывают проволоку диаметром 3 мм. При выкладке кирпичей соблюдают ширину швов от 5 до 7 мм. Чтобы добиться нужной толщины, материал с изъянами стесывают, придавая правильную форму. Во время кладки регулярно проверяют правильность уровнем либо отвесом.

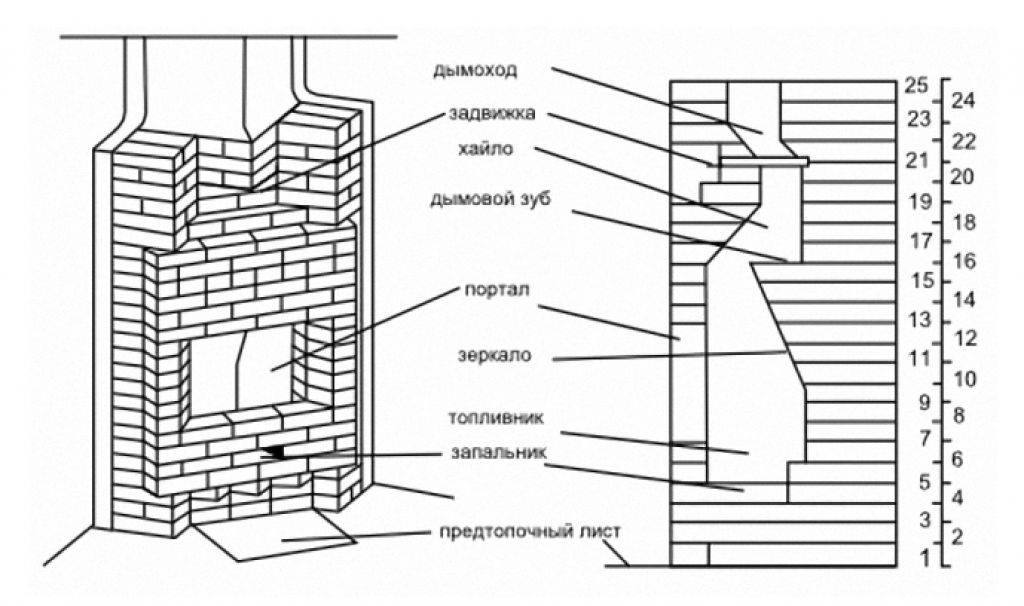

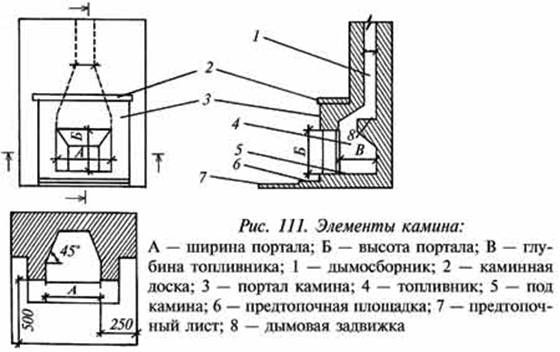

Конструкция камина и принцип действия
Перед тем, как начинать сооружать камин самостоятельно, необходимо разобраться в особенностях конструкции и принципе действия такого декоративно-отопительного элемента. По своей сути камин выполняет функции обычной печи, но с открытой топкой. В качестве топлива применяются обычные дрова (если говорить о традиционном варианте), при горении они выделяют тепло и обогревают воздух в доме.
Вся конструкция состоит из двух главных элементов:
- Топливник.
- Дымоход.
Чтобы продукты горения и дым не попадали внутрь помещения, форму дымоходной трубы делают немного изогнутой. Такое решение также защищает систему от осадков в виде дождя, снега или града.
Даже несмотря на то, что камин – это исторически отопительная конструкция, сегодня его использовать в качестве основного обогревателя нет смысла. Дело в том, что лишь 20% тепла от горения остаются внутри помещения, а все остальное просто вылетает в воздух на улицу. Также стоит учесть, что обогрев при помощи камина не отличается равномерностью, ведь поток тепла направляется вперед от конструкции, а боковые стороны при этом не обогреваются. Чтобы сделать более высоким уровень теплоотдачи, лучше всего строить неглубокие конструкции.
Изготовление камина
Место для камина размечается прямо на стене и полу с помощью маркера и строительного уровня. Это делается для удобства изготовления и сборки, а кроме этого позволяет примерить основной элемент, электрическую топку, к параметрам будущего портала.
Перед началом монтирования каркаса можно смастерить подиум для более эффектного внешнего вида всего изделия. Постамент делается из кирпичных или иных блоков, его можно декорировать плиткой, природным камнем, то есть теми материалами, которые подходят для отделки фундаментов построек. Существенным минусом данного дополнения является его полная статичность, такой постамент практически невозможно будет переместить куда-либо.
После того как были подготовлены необходимые материалы и инструменты можно приступить к изготовлению портала камина. Алгоритм работы следующий:
В соответствии с запланированными размерами нарезать металлопрофиль и подготовить детали из гипсокартона;
- Собрать каркас из направляющих и поперечных реек металлопрофиля, рейки скреплять между собой с помощью саморезов. В итоге должен получиться ровный параллелепипед в виде арки с местом для отопительной части;
- Прикрепить каркас из металлопрофиля к стене (к листу из жаростойкого материала);
- С помощью саморезов прикрепить формы из гипсокартона к металлическому каркасу, полностью обшить каркас согласно ранее приготовленному чертежу;
- Прогрунтовать гипсокартон, позволить грунтовке просохнуть (от 2 до 4 часов);
- С помощью шпаклевочной смеси заделать все швы и отверстия. Когда смесь высохнет, зачистить наждачной бумагой все имеющиеся неровности;
- На углы поверх шпаклеванного гипсокартона дополнительно установить рейки из металлопрофиля. Это позволит значительно укрепить всю конструкцию, предохранит углы от крошения;
- Всю поверхность еще раз прогрунтовать;
- После высыхания укрепляющего грунтовочного слоя проделать в гипсокартоне небольшие отверстия напротив вентиляционных ниш в корпусе электрического имитатора пламени;
- К стенам корпуса камина приклеивается отделочный материал или поверхность камина декорируется краской, штукатуркой и т.п.;
- К верхней части камина прикрепляется столешница.
Камин готов и в нём можно размещать отопительную часть.
Если вентиляция самого электронагревательного устройства направлена вверх, то имеет смысл к основному порталу добавить декоративную каминную трубу. Она изготавливается также из металлопрофиля и гипсокартона по тому же алгоритму, что и основная часть корпуса.
В верхней столешнице портала в месте установки декоративной трубы потребуется сделать отверстие для вентиляции, а по бокам каминной трубы проделать несколько маленьких отверстий. Для лучшего визуального эффекта такую трубу следует сделать до потолка.
В место расположения камина должна быть проведена электропроводка. Лучше всего чтобы она была изготовлена из провода с самозатухающей изоляцией. Желательно, чтобы в корпус портала камина проводка заводилась в металлическом гофрированном рукаве.
При установке топки следует следить, чтобы в неё не попали посторонние предметы. Шнур электропитания отопительной части нельзя помещать под напольное покрытие или в стену, доступ к нему должен быть открыт.

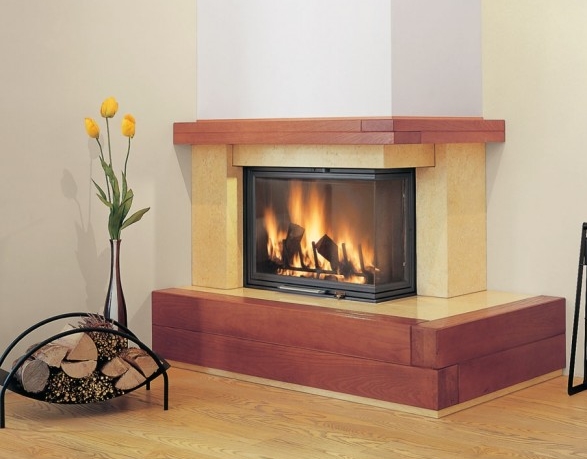

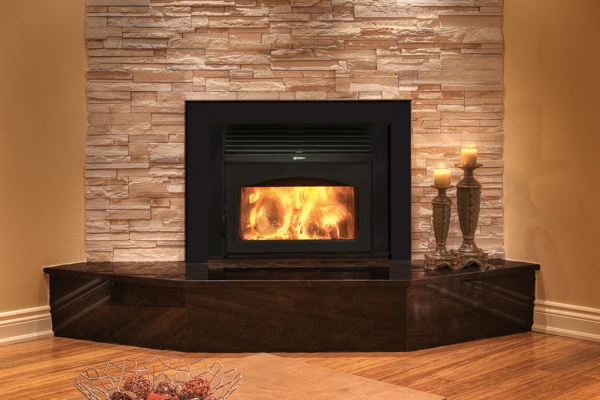

Угловой камин
Особенных отличий в изготовлении углового портала от подготовки портала фронтального камина нет.
Единственное что меняется, это форма каркаса и, соответственно форма всего корпуса углового камина, точнее его части, обращенной к углу стены. Также форма столешницы превращается из прямоугольной в пятиугольную. Всё остальное, как процесс изготовления, так и сборка всей конструкции, практически одинаковое.
Угловой камин отличается от фронтального только тем, что более универсален при размещении в небольших помещениях, а также тем, что угловой камин, в случае выполнения отопительной функции, обеспечивает меньшую теплоотдачу, чем фронтальный.

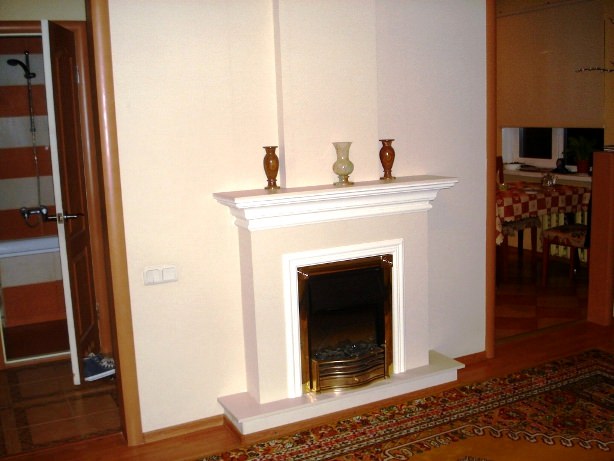

Электрокамин в интерьере гостиной.
Сегодня нередко встречаются электрокамины в квартирах. Фото интерьеров, удачно украшенных современными каминами, побуждают многих рассмотреть установку камина у себя дома. Разнообразие размеров, стилей и вариантов оформления портала очень велико. Простота установки позволяет вписать камин даже в готовое помещение, ведь все что нужно для работы электрокамина – электрическая розетка и немного свободного пространства.
Если же подойти к выбору камина на этапе составления дизайн-проекта комнаты, то возможностей открывается еще больше:
- установка электроочага в нишу в стене. В этом случае необходимо знать размеры будущего очага, чтобы построить нишу и предусмотреть в ней соответствующее крепление.
- классический фронтальный камин. Предполагается фронтальная установка камина к стене.
- угловой камин. Устанавливается в углу комнаты, позволяя выгодно использовать пространство.
Электрокамины могут гармонично вписаться практически в любой интерьер
Портал для камина можно выбрать из представленных в магазине, однако можно и разработать собственный вариант. Портал по индивидуальному заказу обойдется дороже, но готовый каминокомплект гарантировано впишется в общую концепцию интерьера вашего помещения. Кроме того, можно изготовить портал и обрамить им электро камин своими руками, ведь обилие материалов и элементов декора делает этот процесс доступным практически каждому.
Декорирование электрокамина
Украсить портал фальшкамина можно лепниной, которая фиксируется при помощи клея. Если каркас и облицовка достаточно прочные, применяют настоящий декор из гипса. Гипсокартонную же конструкцию лучше не перегружать — используйте облегчённую имитацию лепнины из полиуретана.
Сильное впечатление производит антураж, созданный при помощи обычно сопутствующих камину предметов. На портале или стоящей рядом с ним стойке развешивают щипцы, кочергу, совок для удаления золы, метёлку и пр. Кое-какие из этих предметов, например, совок и кочергу, можно установить рядом с очагом — будто бы ими только что пользовались.
На стене по обе стороны от портала можно повесить светильники в форме факелов.
Ещё один приём из той же оперы — установить рядом с камином поленницу. Она представляет собой ящик, довольно высокий, но неглубокий — дно врезано почти у самого верха. На него укладывают несколько настоящих поленьев или муляжей, выполненных из пластмассы или керамики (продаются в магазинах).
Антураж в виде поленницы делает фальшкамин более реалистичным
Довольно натуралистичный муляж можно изготовить и самому, используя в качестве материала гофрированный картон. Вот как это делается:
- Из картона вырезаются детали, которые затем скручиваются в цилиндры различных длины и диаметра. Цилиндры с большими размерами будут играть роль поленьев, с меньшими — сучков.
- Используя широкий скотч и клей, прикрепляем «сучки» к «поленьям».
- Готовые муляжи нужно окрасить и уложить в поленницу.

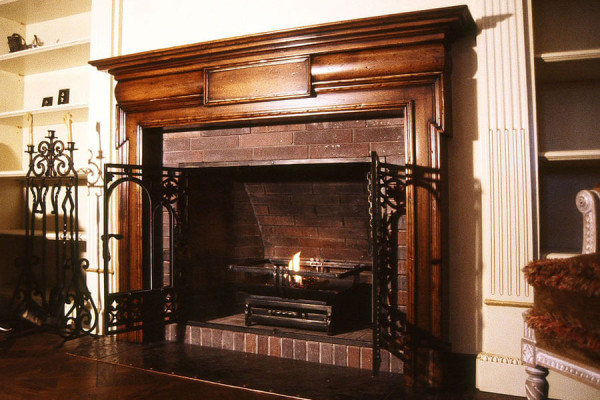

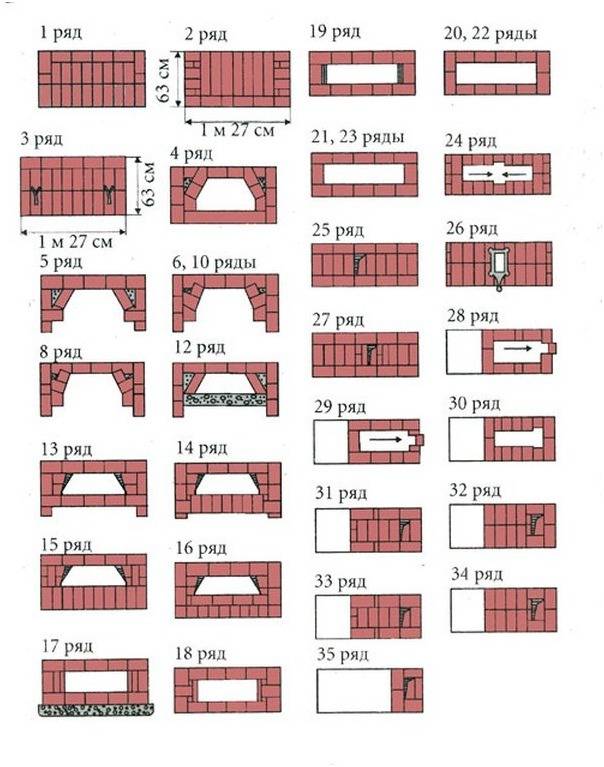

Английский камин
Этот очаг представляет собой классическую конструкцию открытого типа. Он имеет выступающий “зуб”, наклонную заднюю стенку и открытую топку. Для кладки очага используют шамотный кирпич. Элементы скрепляют между собой раствором на основе глины, песка и небольшого количества цемента. Внешнюю облицовку делают из полнотелого керамического кирпича. Английский камин имеет сложную схему порядовки, но обеспечивает хорошую тягу и эффективность. Его устанавливают в помещениях с общим объемом не меньше 80 м³.
Для выкладки первых четырех рядов берут кирпич из керамики марки 100. Затем работу продолжают материалом с маркировкой 150 или выше. Камин не имеет колосниковой решетки и поддувала. Для оформления арки портала в 12 ряду выкладывают уголок и 2 полосы из стали. В 16-17 рядах оставляют дверцу для прочистки на тыльной стенке. Поэтому между стеной и камином оставляют свободной пространство.
Важно! Когда строительство английского камина завершено, в течение 20 дней его протапливают небольшим количеством дров. Так очаг просушивают и готовят к полноценному запуску
Через 3 недели дрова закладывают на половину топки. Еще через месяц очаг затапливают на полную мощность.

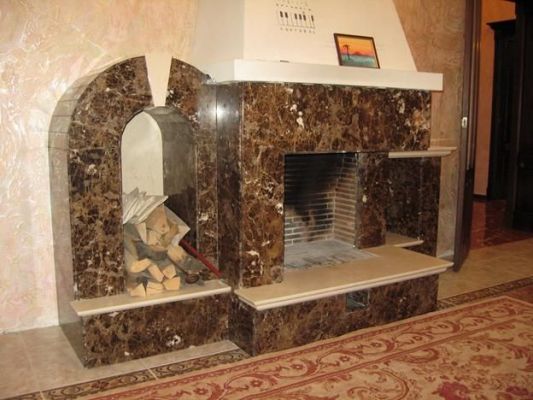

Отделка камина
В этом вопросе все зависит только от ваших предпочтений, желаний и финансовых возможностей. Классические варианты конструкций часто оснащают колонами. В качестве материала отделки используют мрамор, что делает камин помпезным и дорогим.
В голландском стиле часто применяется кафель и изразцы. В принципе, такую отделку можно считать универсальной, если она хорошо сочетается с общим стилем помещения.
Самостоятельно также можно отделать камин древесиной, это создаст чувство единения с природой. Также для этого можно применять натуральный камень, это подчеркнет массивность и величие конструкции.
Если нет желания сильно заморачиваться, то достаточно лишь подчеркнуть швы и оставить на виду кирпичное основание или его часть. Кирпичные конструкции отлично подходят для домов в народном или деревенском стиле.
Создать индивидуальный дизайн поможет декоративная штукатурка. Также популярной является отделка мрамором – это очень красивый, тяжелый и прочный материал.

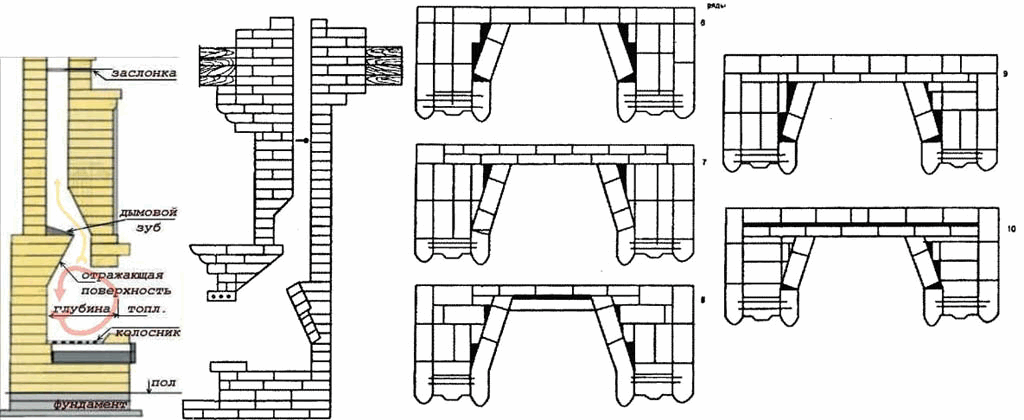

Устройство каминной топки
Конструкционно топка состоит из следующих элементов:
- Основание
- Стенки
- Дымосборник
- Колосниковая решетка
- Дверца
- Шиберная заслонка
- Зольник
Основание
Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.
Стенки
Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.
В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.
Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича, переходите и узнайте подробнее
Дымосборник
Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.
Колосниковая решетка
Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.
Дверца
Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.
Шиберная заслонка
Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.
Зольник
Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.
Кладка
Если хозяин загородного участка не имеет опыта в кладке кирпичей для камина, то построить сооружение с «нуля» ему поможет пошаговая инструкция. Существует много вариантов таких планов, но все они имеют примерно одинаковую структуру. Урок ручной кладки домашнего или уличного камина обычно состоит из 5 – 7 этапов, на каждом из которых описывается установка 2 – 3 рядов кирпичей и ее особенности. Вместе с этим рассматриваются другие необходимые вопросы: как правильно армировать кирпичное или бетонное основание, как сделать дымосборник и воздушный теплообменник, как декорировать фасад камина.
Советы
Если ремонт не планируется, а вопрос о приобретении камина уже решен, нужно подготовить место для его размещения. Камины портального типа могут быть как приставными, так и встроенными. Приставные устанавливаются вдоль стены в любом месте, удобном для хозяев. Располагая такой прибор, нужно учитывать некоторые детали.
В просторном помещении гостиной целесообразно располагать камин в центре комнаты. Рядом с камином дизайнеры советуют разместить удобные кресла, пуфы и столик.
Особых правил для установки электрокаминов не существует. Эти приборы могут быть установлены самостоятельно, без участия профессионалов. Определенные трудности может вызвать только создание портала для встроенного оборудования. Если решено делать портал для камина, нужно обладать некоторыми навыками. Чаще всего портал делают из гипсокартона по заранее разработанным чертежам. Листы гипсокартона монтируются на металлические профили, после чего все швы и стыки тщательно шпатлюются и грунтуются.
В нише или рядом с ней устанавливают электрическую розетку. После подготовительных работ портал оформляют в соответствии с пожеланиями и возможностями хозяина комнаты. Для отделки каминного портала могут использоваться любые материалы, от традиционных до современных. Это может быть натуральные камень или дерево, фактурная штукатурка, различные искусственные панели. Нередко в качестве отделочных материалов для обрамления каминов используют стекло или натуральные волокна. Все зависит от фантазии дизайнера и финансовых возможностей хозяев.
Что потребуется для работы
Чтобы сделать камин для дома используют два типа кирпича: полнотелый и огнеупорный. Последним выкладывают изнутри, потому что он способен выдерживать высокую температуру. Помимо этого, такой тип кирпича способен долгое время хранить тепло, и прогревается медленно. Для раствора употребляют смесь, которая продается в специальных магазинах или ее делают самостоятельно с помощью глины и песка. По консистенции она должна быть как густая сметана.
Если дровяной камин для дачи строят из закрытой топкой, то понадобятся двери из металла и огнеупорным стеклом. Еще необходимо купить заслонку, продувную дверь и прочистную. Для дымохода понадобится стальная труба.
Из инструментов запасаются лопаткой, уровнем строительным, шлифовальной машинкой, рулеткой, емкостью, где замешивают раствор, мастерком, арматурой.
На заметку!Новичкам при теске и колке кирпича лучше применить болгарку с кругом по резьбе бетона. Тогда будет меньше брака и перевода материала.
Как только все для работы собрали, начинают монтаж дровяного камина для дачи своими руками.
