Как провести канализацию на даче своими руками

Актуальные требования к размещению канализации на участке

Прокладка автономной канализационной системы на собственном участке возможна только с разрешения санэпиднадзора, поэтому при разработке проекта необходимо соблюдать санитарные нормы и правила СНиП, так как возможны случаи повреждения или разгерметизации канализационных труб с выходом стоков на поверхность земли.

Расстояние до фундамента дома в 5 м не позволит размыть основание строения уходящей из отстойника водой. Увеличение расстояния до 15 м требует монтажа смотрового колодца, который по правилам эксплуатации устанавливается через каждые 10 м.

До источника с питьевой водой расстояние должно быть не менее 50 м, до озера или пруда — 30 м, до реки – 10 м. Определено расстояние до границы участка – 4 м, до дорожного покрытия – 5 м.

Разработка проекта на основе норм

Когда выбран полный вариант обустройства локальной канализационной системы, для получения качественного результата необходимо выполнить правильное проектирование либо самостоятельно, либо силами инженеров.

Первый вариант возможен, если запланирована на даче самая простая канализация своими руками без строительства сложных сооружений – септика, фильтрационного колодца, поля фильтрации.

Например, на участке предполагается постройка уличного туалета типа «скворечник», который также послужит местом, куда выбрасываются хозяйственные отходы, а вместо полноценных моек для рук и посуды решено поставить самый обычный умывальник. Чтобы построить такой туалет на улице, потребуется только выкопать яму, поместить в нее герметичный резервуар, определиться с оптимальной схемой строения и подписать договор с ассенизаторами о регулярном вывозе нечистот.

Если запланирована сложная дачная канализация с внутридомовой разводкой, септиком, прокладкой труб от дома, летней кухни и бани, лучшим решением станет обращение за услугой к инженерам-проектировщикам. Именно профессиональный подход позволит иметь правильно составленный проект с учетом планировки дома и окружающего ландшафта.

Выполняя устройство септика на даче своими руками, в первую очередь после разработки проекта нужно выбрать сантехническое и канализационное оборудование, опираясь на техусловия и нормы ГОСТа, регламентирующие использование определенных материалов.

Так, при прокладке внешнего участка канализационной магистрали, следует задействовать исключительно специальную трубную продукцию наружного типа, к которой относятся гладкие и гофрированные изделия, изготовленные из ПНД, ПП и ПВХ. Фитинги к ним должны соответствовать приобретенным трубам по диаметру и материалу.

Устройство канализации на даче

Начинать нужно с выбора типа системы. Для создания комфортных условий наиболее оптимальный вариант механической очистки. Это связано с тем, что биотуалет – временная мера, выгребная яма – источник загрязнения и неприятного запаха, накопительная емкость требует частой чистки, а биологическая станция – слишком дорогое удовольствие.

Предлагаем рассмотреть устройство септика, чтобы лучше понимать его принцип работы. На рисунке 6 черными стрелками отмечено движение сточных вод внутри конструкции.

Рис. 6. Устройство и принцип работы септика «Танк»

Обозначения:

1. Первая секция (первичный отстойник).
2. Легкие фракции.
3. Нерастворимый осадок (ил).
4. Вторая секция (фильтрующий отстойник).
5. Фильтрующий отсек.
6. Фильтр биологической очистки.
7. Дренаж (инфильтратор).

Алгоритм работы:

• Ввод осуществляется в первую секцию (1 на рис. 6), где происходит их разложение стоков на фракции. Легкие элементы перемещаются вверх (2), тяжелые – опускаются вниз (3), где впоследствии разлагаются. Ускорить этот процесс можно с помощью специальных биодобавок на основе бактерий (например, Биосепт, Доктор Робик, BioForce и т.д.), способствующих переработке.
• Осветленные воды с первого отсека направляются в соседнюю камеру (фильтрующий отстойник). Присутствующие в стоках нерастворимые элементы оседают на дно (3). Вода поступает в специальный отсек (5) с биофильтром (6) и через него отправляется на выход.
• После очистки в септике, стоки через дренажные поля или инфильтраторы (7) отводятся в почву.

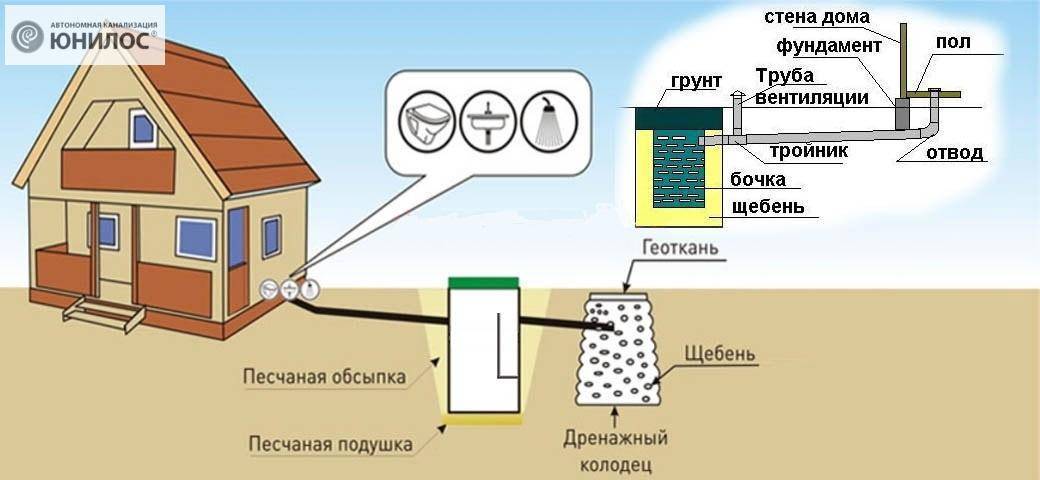

По схожему принципу работают и другие септики (Топас, Термит, Юнилос, Астра и т.д.), включая самодельные конструкции.

Выбор места для элементов канализации

В ходе создания проекта канализации на даче важно дать правильную оценку расположения внешних элементов

Строительство канализации в условиях дачного участка не предполагает создания напора

Поэтому обращают внимание на рельеф, чтобы выбрать подходящую траекторию трубопровода, обеспечивающую требуемый угол наклона

Удаление содержимого из емкости септика  или накопителя требует использования специальной техники. Нужно обеспечить условия для беспрепятственного подъезда машины.

Канализация на даче

Разработка проекта проводится в соответствии с требованиями санитарных норм. Не допускается сооружение выгребной ямы поблизости с источниками воды (колодцем).

Устройство и принцип работы септика

Очищающим устройством в садовой канализационной системе является септик.

Принцип работы данного устройства заключается в сборе всех внутренних канализационных стоков, их фильтрация и вывод отфильтрованных отходов через внешние канализационные трубы.

Септик для дачи – это своеобразное улучшение выгребной ямы. Но отличие заключается в том, что в септике все отходы очищаются от вредных веществ с помощью анаэробных бактерий, а затем выводятся в почву.

Существует большое количество септиков: от канализации на кольцах и до обычных бетонных коробок. Вы можете сделать очистное сооружение самостоятельно, а можете приобрести в магазине септик под ключ – тут ограничения в выборе нет.

Назначение канализации на даче

Значение комфортного туалета сложно переоценить

Только при централизованной подаче воды целесообразно устраивать локально канализацию. В остальных случаях достаточно организации туалета, оборудованного выгребной ямой.

Водопровод позволяет оборудовать дачу устройствами санитарно-технического назначения, которые имеются в стандартной городской квартире. Такая организация быта требует  полноценного водоотвода: сбора и доставки в место за пределами дома. Для этого стоки собираются в накопителе с последующим удалением при помощи специальной техники.

Или применяется септик, в котором происходит очистка для повторного использования воды. В канализацию подключается и отвод ливневых вод.
Обязательные элементы канализации:

• набор сантехники для комфортного проживания;
• внутренняя канализация, собирающая стоки со всех приборов водопотребления;
• наружная канализация, отводящая стоки за пределы дома;
• коллектор.

Виды и устройство септиков

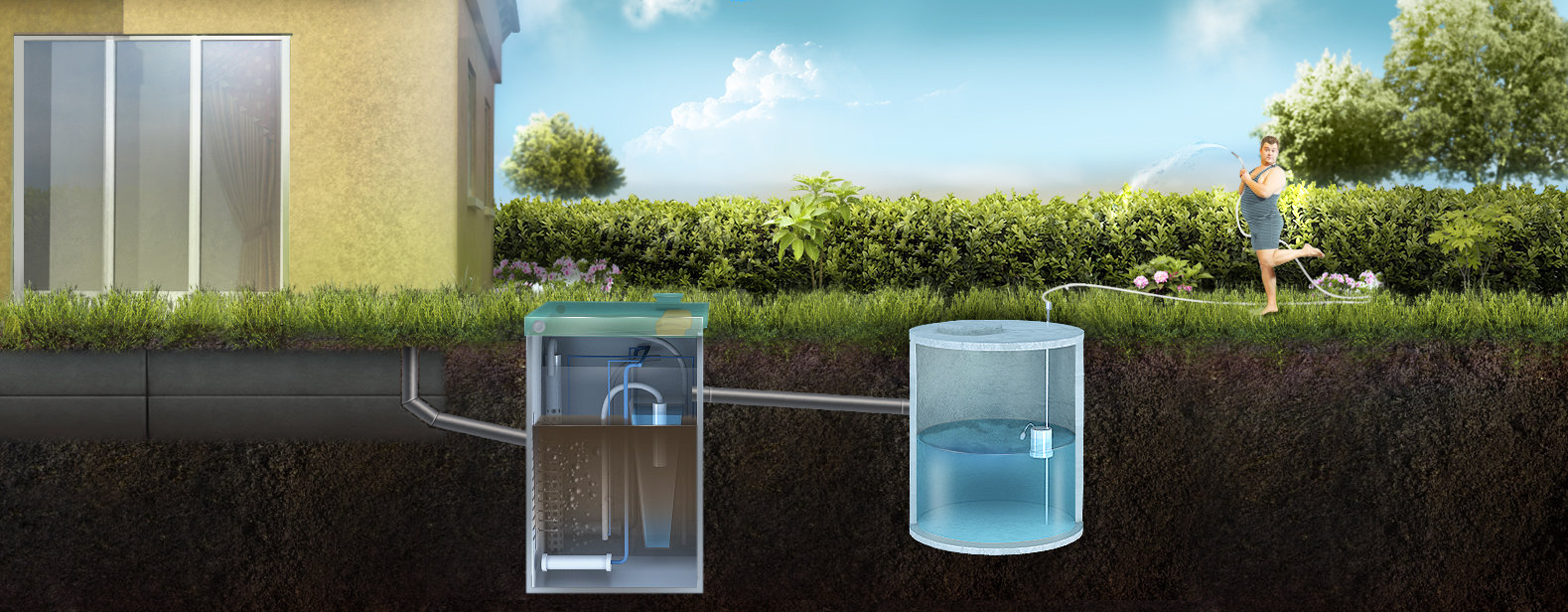

Вода, очищенная септиком, может быть применена для полива растений или утилизирована через поля фильтрации непосредственно на участке.

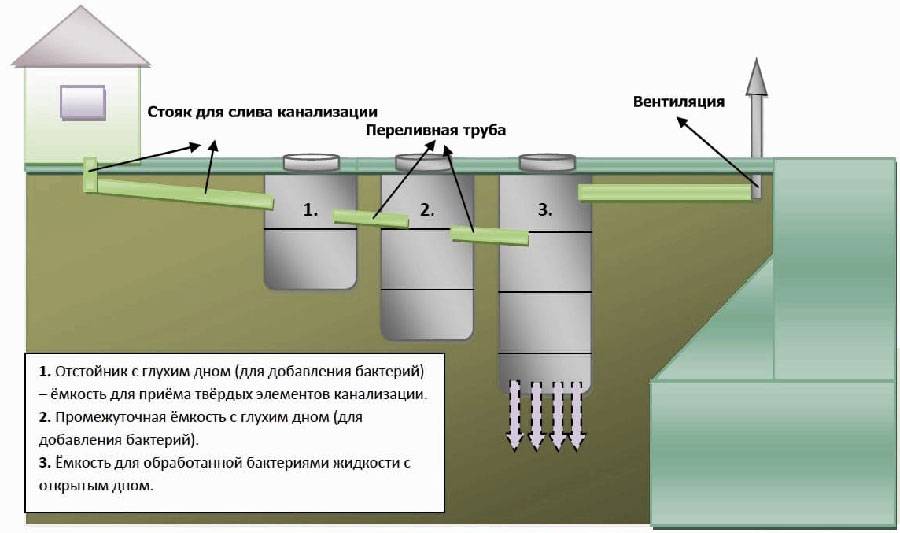

Септик представляет собой систему из двух или трёх герметичных резервуаров. Камеры септика могут изготавливаться из колец для канализации, кирпича, бетона. Затем осветлённая вода попадает в колодец фильтрации или на поля фильтрации.

В первой камере септика твёрдые фракции сточных вод выпадают в осадок. Жир или масла, наоборот, остаются на поверхности. Здесь же происходит частичная переработка органического материала бактериями.

Средний слой сточной воды поступает во вторую камеру септика. Происходит окончательная переработка фекалий. Для ускорения процесса возможна установка воздушного насоса и вибраторов для перемешивания осадка.

Осветлённая вода поступает для дальнейшей очистки в третью камеру, или фильтрующий колодец.

Септик может быть выполнен из железобетонных колец, кирпича, бетона. Возможно применение пластиковых ёмкостей подходящего размера.

Обратите внимание! Какой ёмкости должны быть камеры септика, определяется количеством проживающих. Их количество умножается на 200 л и на коэффициент 3

За такое количество дней происходит переработка фекалий.

Таким образом, для семьи из трёх человек понадобится септик вместимостью около 2 м³ для каждой камеры.

Двухкамерный септик

Укладка и стыковка труб

Все трубы имеют уплотнительные резинки, которые бывает не так легко вставить в другую трубу.

Для облегчения этого процесса используют силиконовую сантехническую смазку или обычное средство для мытья посуды. Смазка наносится по периметру трубы и обеспечивает более лёгкую стыковку. Не пытайтесь загонять трубы через силу, тем самым вы можете вырвать резинку из посадочного седла и нарушить герметичность трубы. При укладке длинных отрезков канализации все трубы стыкуются заранее. Перед укладкой собранной трубы на выходную из дома трубу обычно надевают патрубок, имеющий заданный угол.

При укладке длинных участков наружных канализаций лучше использовать помощников, чтобы не допустить излома трубы. Правильно уложенная труба должна равномерно лежать на песчаной подушке. Обратный конец трубы вводится в отверстие септика.

Если септик выкопан недавно, не торопитесь заделывать отверстие цементным раствором. Это предотвратит излом края трубы при осадке септика. При засыпке трубы сначала идёт песок, скрывая собой верх трубы. Песок можно пролить водой, чтобы он дал усадку, а затем подсыпать ещё. Только после этого выполняется обратная засыпка грунтом из траншеи.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Монтаж бетонных изделий

Кольца, произведенные в заводских условиях, устанавливают одно на другое, скрепляя их между собой в местах стыка скобами и герметизируя с помощью специальных прокладок. Изготовители данной продукции с целью упрощения монтажа нижнего элемента накопительного резервуара создали изделие с глухим дном, которое не нуждается в утяжелении.

На него помещают еще одно или два кольца, потом накрывают перекрытием, имеющим отверстие, а поверх размещают горловину и в завершение обустраивают технический люк, закрывающийся крышкой. Для монтажа бетонных заготовок не требуется производить специальные расчеты, поскольку их размеры стандартны и у изготовителей можно всегда узнать, какой объем стоков способна вместить подобранная комбинация бетонных изделий.

Технология монтажа внутренней и наружной канализации на даче

Внутренние работы

Первый этап создания канализации в дачном доме – прокладка внутренней сети. В идеальном случае канализация предусматривается еще на этапе проекта дачной постройки, и трубопровод укладывается при строительстве дачного дома. Но что делать, если реальность далека от идеала и дачный дом строился без канализации? И в этом случае отчаиваться не стоит. Естественно, создать что-то слишком сложное вряд ли удастся, но вот отвести воду от мойки, раковины и душа вполне возможно.

Подробная схема внутренней дачной канализационной системы

Правила монтажа внутренней канализации:

• Для подключения моек и раковин к канализационной системе используют пластиковые трубы диаметром 50 мм. Прокладывают их с уклоном, который обычно составляет 3-4см на погонный метр трубопровода.
• Чтобы подключить унитаз, трубу необходимо взять потолще – 100 мм, именно на такой диаметр рассчитан отвод унитаза.

Совет от профессионала: Внутреннюю канализационную сеть дома прокладывать без гидрозатворов нельзя. Для их устройства используйте специальные сифоны или коленья. Они не позволят распространяться по внутренним помещениям дома неприятному запаху из канализационной сети.

Встроенные сифоны (гидрозатворы) различных сантехнических приборов

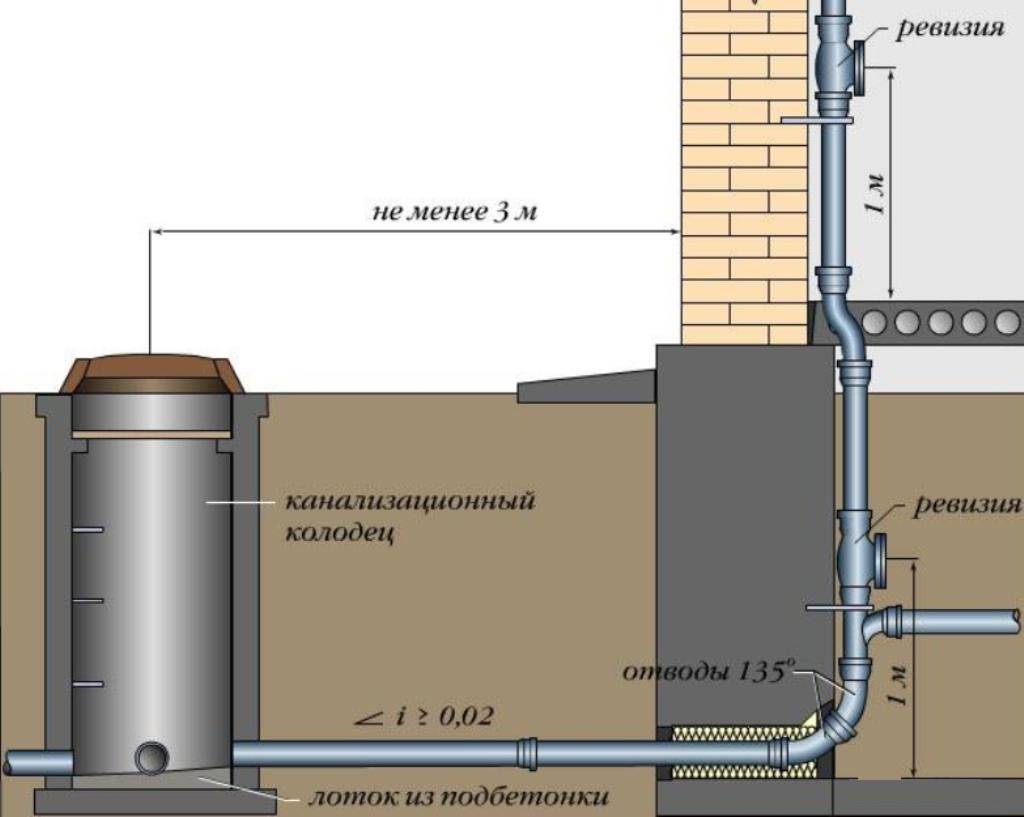

Чтобы вывести канализацию из дачного дома используют выводящую трубу, для которой необходимо проделать отверстие в фундаменте такого же диаметра, что и труба. Это предотвратит ее деформацию при подвижках фундамента.

Прокладка канализационной магистрали на участке (наружная канализация)

Решая, как провести канализацию на даче, важно определиться с методом прокладки магистрали. При расположении канализационного коллектора вдали от дачного домика, придется обустроить выводящий трубопровод таким образом, чтобы он выводил канализационные стоки из здания самотеком вплоть до месторасположения коллектора

Для этого можно воспользоваться трубами диаметром 100 мм и более. Какие выбрать: чугунные, пластиковые или асбестоцементные – дело хозяев.

Совет от профессионала: Если трубопровод будет проходить под дорожками, испытывающими интенсивную транспортную нагрузку, разумнее предпочесть чугунные.

Укладывают канализационные трубы в специально вырытой траншее, проведенной по участку, с уклоном 25 мм/метр погонный. Такой уклон будет способствовать беспрепятственному сливу стоков и предотвращению засоров. Локальная канализация для дачи при этом получится максимально качественная и будет соответствовать правилам ГОСТ.

Траншея под магистраль трубы от дома к коллектору должна быть такой, чтобы труба имела необходимый уклон по всей длине и одновременно с этим располагалась ниже глубины промерзания грунта

Совет от профессионала: Прокладывать магистраль с большим углом наклона не стоит. Слишком высокая скорость стоков нарушит функцию самоочистки трубы.

Траншея должна проходить на глубине, превышающей уровень промерзания грунта. Ее дно закрывают песчано-глиняной подушкой толщиной 10 см и более. В промежутки между трубопроводом и стенами траншеи засыпают смесь глины и песка, которую затем хорошенько утрамбовывают.

Особенности дачной канализации

Индивидуальную систему канализации можно оборудовать лишь при условии наличия центрального водоснабжения. В отсутствие такового лучше вырыть выгребную яму и поставить дачный туалет.

Выгребная яма

Если участок подключен к водопроводу, то в доме можно обустроить все удобства – раковину, душ и туалет. Сточные воды от этих приборов нужно выводить за пределы дома. С этой целью можно поставить накопитель, который периодически будет очищаться ассенизаторской машиной, или септик – специальный очистной прибор, обеспечивающий повторное использование стоков. Более того, к основной канализации можно подключить ливневую, которая будет скапливать и выводить за границы участка атмосферные осадки и воду, образующуюся при таянии снега.

Септик на даче

Выходит, канализация на даче своими руками должна включать в себя:

• сантехническое оборудование;
• внутреннюю канализацию, которая объединяет стоки со всех приборов;
• внешнюю канализацию для отвода стоков;
• очистное устройство.

Виды канализационных труб и их особенности

Выбирая трубы, нужно учитывать:

• способность хорошо справляться со своей главной задачей – водоотведением, не давать возможности мелкому мусору цепляться за внутренние стенки и скапливаться, образуя засоры;
• устойчивость к воздействию агрессивных веществ, содержащихся в сточных водах и почве;
• прочность, не позволяющая трубам деформироваться под тяжестью уложенного поверх трубопровода грунта.

Трубы для канализации имеют свои преимущества и недостатки, которые различаются в зависимости от материала, из которого они изготовлены:

Материал трубы	Преимущества	Недостатки
чугун	долговечность, устойчивость к нагрузкам, перепадам температур	большой вес, сложность транспортировки и монтажа, шероховатость внутренней поверхности, высокая стоимость
сталь	устойчивость к механическому воздействию, гладкость внутренних стенок	неустойчивость к воздействию влаги, подверженность коррозии
асбестоцемент	долговечность, лёгкость, низкая стоимость	неустойчивость к механическому воздействию, шероховатость внутренней поверхности
полиэтилен	низкая стоимость, лёгкость транспортировки и монтажа, долговечность, устойчивость к воздействию химикатов, гладкость внутренней поверхности	выдерживаемая температура – до 50 градусов, неустойчивость к ультрафиолету
полипропилен	выдерживаемая температура – до 80 градусов	малая жёсткость, подверженность деформации при механическом воздействии
поливинилхлорид	многообразие видов и размеров, простота транспортировки и монтажа, гладкость внутренней поверхности, износостойкость	выдерживаемая температура – до 40 градусов

Трубы из полимеров, кроме того, могут быть гладкостенными и гофрированными: первые более дешёвы, вторые – более прочны и эластичны.

Существуют также утеплённые трубы и трубы с встроенным нагревательным кабелем – их использование при монтаже мелкозаглубленной канализации.

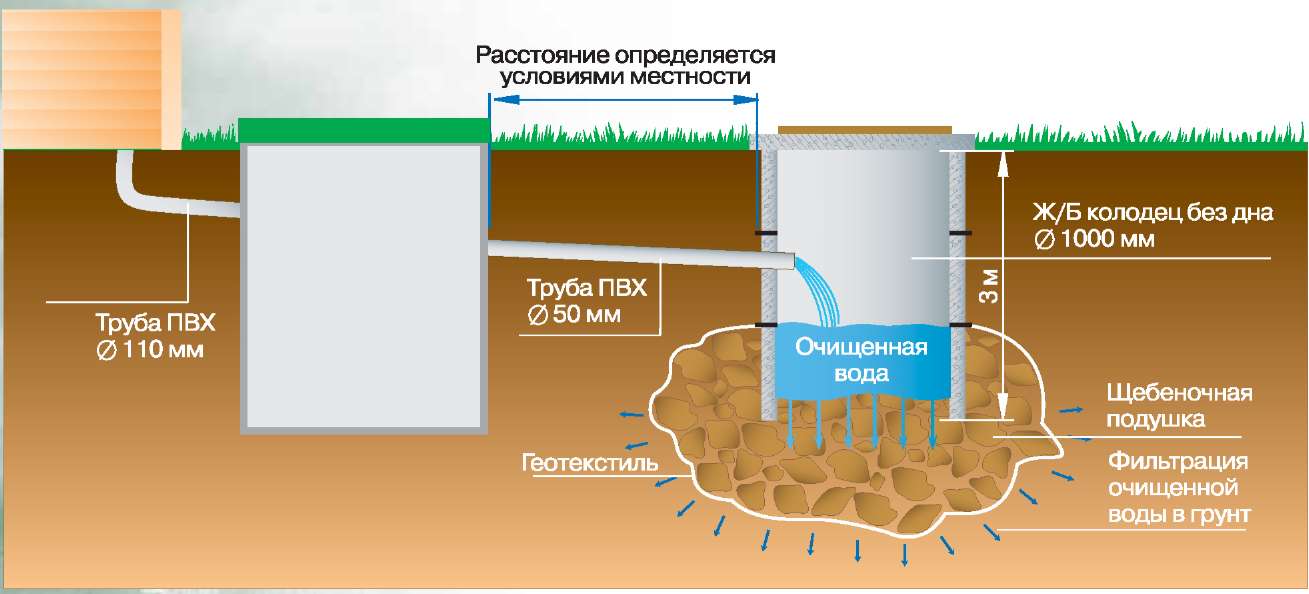

Принцип работы септика

Конструкция всех энергонезависимых септиков достаточно простая – это одна или несколько герметичных камер. Если септик состоит из нескольких камер, то дно у первой (приемной) камеры должно быть забетанировано.

Принцип работы – первая камера принимает стоки, основная масса ненужных нам веществ оседает на дно (твердые\тяжелые фракции – песок, земля, фекалии) или наоборот плавает на поверхности (пленка – моющие средства, масло и т.д.), а очищенные стоки переливаются во вторую камеру. Таким образом достигается очистка стоков до 60-70%

При идеальном варианте из второй камеры стоки должны попадать в фильтрационное поле (инфильтратор), для дополнительной доочистки стоков и только после этого уходить в грунт.
