Как сделать канализацию в бане своими руками — пошаговое руководство

Вариант #1: дренажная канализация ↑

Своими руками проще всего сделать канализацию для бани дренажного типа. Она подойдет для небольших парилок, рассчитанных на нескольких человек. Для дренажа используется небольшой колодец размерами приблизительно 1х1 м. Глубина должна быть ниже уровня промерзания грунта. Если земля промерзает на 0.7 м, то колодец копают на 1.5 м.

На дно готовой ямы укладывают глину слоем 10-15 см. Ее следует расположить так, чтобы образовался уклон по направлению стока. Слой глины разравнивают так, чтобы гладкое дно колодца приобрело вид лотка. Следующий слой – сыпучий материал – щебень, гравий или песок. Толщина этого слоя должна достигать 0.5 м и быть выше уровня промерзания. Поверх сыпучего материала яму засыпают грунтом.

Вместо колодца можно обустроить дренажную подушку. Она представляет собой траншею длиной и глубиной в 1 м, шириной 0.3 м, заполненную на 20 см сыпучим материалом, а выше – грунтом до уровня земли. Трубу, которая ведет от бани к дренажному колодцу или подушке, теплоизолируют.

Строительство колодца и прокладку труб следует выполнять очень тщательно, т.к. при неправильном обустройстве дренажной канализации для бани вода будет постоянно замерзать зимой, и система может не работать. Еще хуже то, что постоянная сырость приведет к разрушению пола в помещении, а мытье будет некомфортным.

Устройство дренажной канализации для бани

Как обустроить приямок ↑

Если жидкость недостаточно интенсивно впитывается в грунт, строят приямок, где сточные воды набираются, а потом вытекают дальше. Чтобы нормализовать отток воды, трубу прокладывают под небольшим уклоном в нужную сторону. Для строительства приямка подходят любые водонепроницаемые материалы.

Водосток должен быть обустроен с водяным затвором. Для этого ввод трубы делают в нижней части приямка – в 9-12 см от дна, а по трем сторонам ставят пластину. Ее не нужно закреплять, чтобы до дна оставался зазор в 5-6 см. Благодаря такой простой конструкции образуется гидрозатвор, который защитит баню от неприятных запахов сточных вод. При выборе труб лучше отдать предпочтение полиэтиленовым.

Строительство приямка

Какой пол лучше сделать для бани ↑

Чаще всего пол обустраивают двумя способами:

• Протекающий. Настил изготавливают из досок, которые не прикрепляют к лагам, а просто укладывают с небольшими зазорами – 5 мм. Благодаря такому устройству доски качественно просыхают и меньше подвергаются разрушению.
• Капитальный. Доски можно уложить без зазоров, однако в этом случае необходимо сделать уклон. Внизу устанавливают лоток для сбора воды. Из лотка стоки поступают в трубу и далее – в приямок.

Очистка сточных вод осуществляется через грунт и песок. Известь, отложения, органические соединения задерживаются между частицами, поэтому дренажную систему иногда приходится чистить.

Пол в бане

Смотровой колодец для канализации ↑

Если схема дренажной канализации в бане, сделанной своими руками, предусматривает большое расстояние между местом слива воды и системой дренажа, то необходимо построить смотровой колодец. Его делают из бетонных колец или выкладывают кирпичом. Диаметр такого колодца должен быть не менее метра.

Чтобы зимой сооружение не промерзало, его оснащают двойной крышкой. Между крышками помещают утеплитель, в качестве которого можно использовать опилки или грунт. Внутреннюю стенку отделывают любым утепляющим материалом. Наружную часть колодца также утепляют.

Схема смотрового колодца

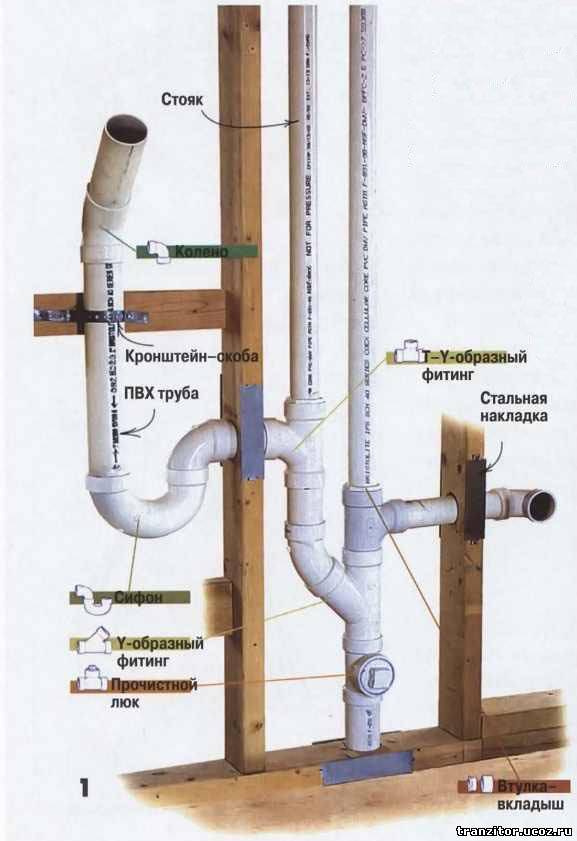

Внутренняя сеть и ее монтаж

Бетонная стяжка и слив

Тип канализации, проходящей внутри бани, зависит от вида пола. На сегодняшний момент чаще всего делают бетонную стяжку. На нее могут укладывать кафель или установить на лагах щелевой деревянный пол. Зазор между половицами в последнем случае будет составлять около 5 мм.

На фото протекающие полы

Но, как сказано было выше, до момента обустройства полов и на этапе оформления фундамента, необходимо начать обустройство канализации.

Это все должно быть учтено в проекте бани и системы отведения стоков из нее, в соответствии с которым и монтируется поэтапно вся канализация. Но предварительно необходимо подготовить все материалы и инструменты.

Непротекающий пол для бани

Наружная часть канализации

Еврокубы для септиков

Наружная канализация для частной бани своими руками тоже выполняется несколькими способами.

• Дренажная система – ее основой выступает дренажный колодец. Вода из парной и моечной собирается в трубу или сначала в приямок, а потом в трубу и выводится к дренажному колодцу. Его плюс – экологичность, жидкость здесь очищается, а только затем поступает в почву. При этом появляется возможность дополнительно подпитывать водой собственный участок. Однако фильтрующие возможности колодца относительно невелики. Если баня используется часто, то колодец придется часто обновлять.
• Система септиков удобней тем, что спускать сюда можно не только серые сточные воды – из бани и туалета, но и черные – из автомастерской, например. Схема проста: жидкость по трубам самотеком уходит к септику – герметичному накопительному резервуару. Жидкость не контактирует с грунтом и не попадает в грунтовые воды.

Обычно систему септиков сооружают из дренажных труб – перфорированных и обернутых геотекстителем. При этом часть воды фильтруется и попадает на участок, однако грязная часть стоков остается в канализации и передается в септик.

Особенности подключения к центральной канализации

Строительство собственной наружной части отвода влаги не потребуется, если недалеко проложена магистраль централизованной канализации. Для подключения придется потратить определенное время и финансы на следующие мероприятия:

• заключение договора с геодезической компанией на разработку схемы подключения;
• получение технических условий от организации, в чем ведении находится канализационная магистраль;
• согласование документации с архитекторами;
• получение разрешений в автоинспекции (при прокладке трубы под дорогой), коммунальными службами и другими заинтересованными организациями;
• проведение подключения в присутствии официального представителя компании
• заключение договора на канализационное обслуживание с установлением тарифа оплаты.

Разрешение на подключение выдается при предоставлении таких бумаг: план участка с расположением бани и схемой внутренней канализации; документы на право владения участком; план-схема подключения, согласованная в установленном порядке; разрешительные документы от архитекторов и других организаций; письменное согласие соседей. Многие проблемы с оформлением и технической стороной вопроса разрешатся, если привлечь специализированную компанию. Она обеспечит весь комплекс работ до полного подключения и при необходимости – сервисное обслуживание.

Расчёт материала для создания водоотвода и инструменты

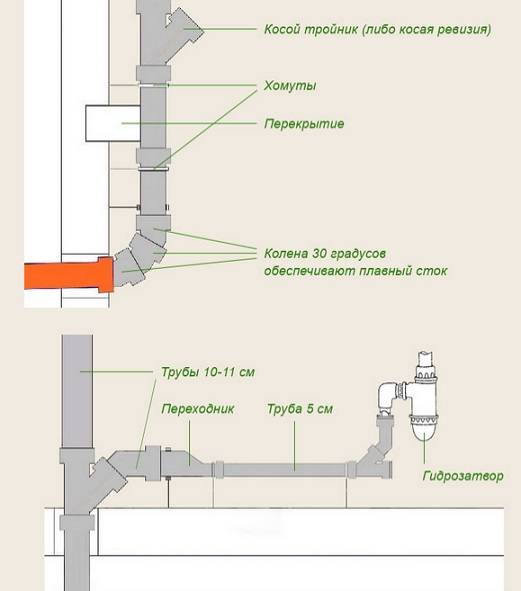

Для монтажа внутренней канализации в моечной комнате нам необходимы будут ПВХ трубы серого цвета, а также стыки и переходники.

• Количество труб зависит от протяжённости системы внутреннего слива.

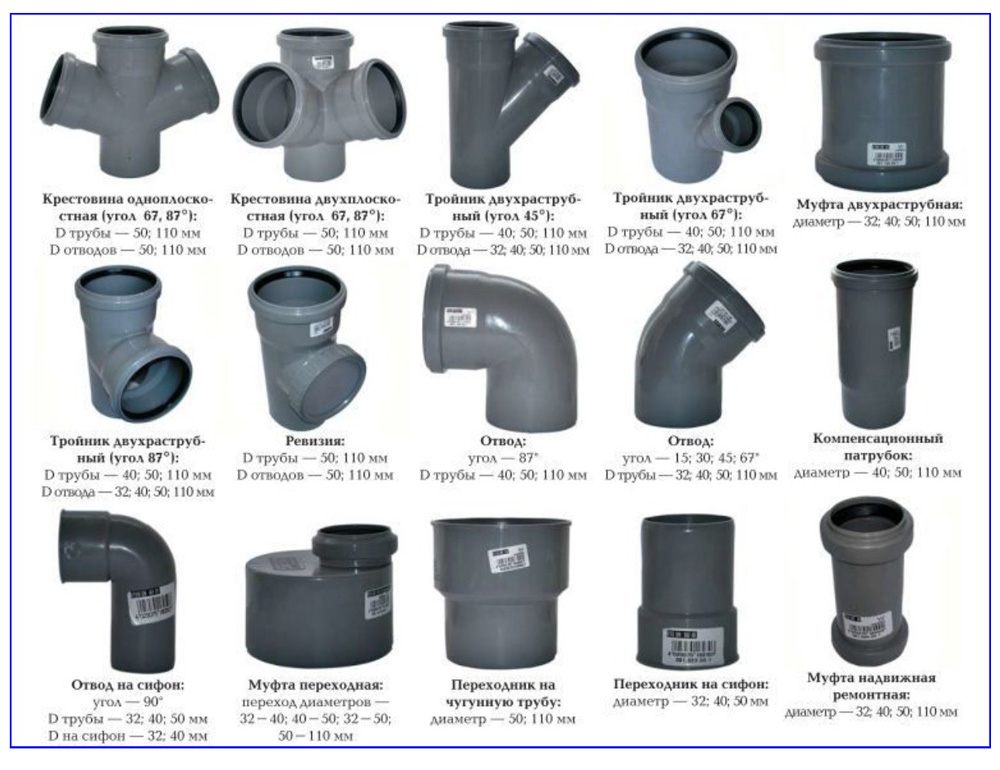

• Также нам понадобятся тройники размер и угол 110–110–90° – две штуки (на схеме выделены красным цветом);
• Колено переходник — 90° – три штуки (на схеме выделено чёрным цветом).
• Горизонтальные канализационные трубы – Ø11 см;
• Вертикальные трубы для устройства приёмников слива воды – Ø11 или 5 см.
• Для соединения труб разных диаметров понадобятся переходники с 5 на 11 см.
• Для внешней канализации бани понадобятся трубы оранжевого цвета (ПВХ).

Для работы нам понадобится:

Выбор вида пола

Перед началом работ по строительству пола в бане нужно определиться с тем, каким требованиям он должен соответствовать.

Как правило, выбирают из двух вариантов:

1. бетонный пол;
2. деревянный.

Для создания бетонного основания потребуется много времени и денежных средств. Однако и служить оно будет довольно долго – около 50 лет, а если обновлять его по всем правилам и грамотно использовать, то менять его будет не нужно.

При изготовлении деревянных полов в бане следует выбрать один из двух типов конструкции:

1. протекающий;
2. непротекающий.

Реализовать протекающую конструкцию легче и внешний вид ее более интересный. Доски укладываются на лаги без закрепления. Минимальное расстояние между ними 3 мм. Если возникнет необходимость быстро их просушить, то доски можно собрать и вынести на улицу, где они высохнут достаточно быстро.

Наружная канализация бани

Способов организации внешнего участка банной канализации несколько. Утилизация стоков зависит от их объемов, климата и типа грунта, а также возможности сброса в центральную или локальную систему канализации.

Дренажный колодец для бани

Для хорошо проницаемых почв с глубоко расположенным уровнем грунтовых вод с целью утилизации банных стоков часто применяют дренажные колодцы. Сделать их самостоятельно достаточно просто.

Шаг 1. Сначала выкапывают на расстоянии около двух метров от бани яму, площадь дна которой составляет 1 кв.м. Это котлован для колодца. Его глубина должна быть не менее 1 м и зависит от глубины промерзания почвы.

Шаг 2. К нему от бани выкапывают траншею для наружной канализационной трубы. Глубина канавы должны быть такой, чтобы трубопровод проходил ниже точки промерзания грунта. Траншею делают с соблюдением уклона.

Шаг 3. На дно котлована засыпают фильтрующий слой щебня, керамзита или песчано-гравийной смеси. Высота фильтрующей загрузки должна быть чуть выше уровня отметки нулевых температур почвы.

Шаг 4. Дно траншеи заливают жирным раствором глины, из которой формируют желоб. Обязательно соблюдают уклон в 2 см на погонный метр.

Шаг 5. В траншею укладывают трубу, идущую от бани до слоя фильтра дренажного колодца.

Шаг 6. При необходимости трубу утепляют дополнительно, например, минеральной ватой.

Шаг 7. Производят обратную засыпку грунтом колодца и канавы с трубой, утрамбовывают.

Сбор воды в приямок

Если баня построена на участке, грунт которого плохо пропускает влагу, то для простого варианта утилизации стоков изготавливают приямок под полом бани.

Шаг 1. Под будущим полом выкапывают небольшую яму, которая может иметь форму куба с минимальной длиной ребра в полметра.

Шаг 2. Стены и дно приямка заливают бетоном. Это необходимо для гидроизоляции. В качестве защиты от утечки влаги можно использовать любой водонепроницаемый материал.

Шаг 3. К приямку на высоте 0,1 м от пола подводят трубу, которая будет выходить за пределы бани и участка под уклоном. Как только в приямке стоки достигнут определенного уровня, жидкость будет удаляться по этому трубопроводу.

Шаг 4. В качестве гидрозатвора в приямке устанавливают пластину под наклоном. Ее фиксируют в трех местах к трубе, за исключением нижней части. От нижнего края пластины до дна должно быть 50мм.

Шаг 5. Укладывают полы под уклоном к центру комнаты. В нижней точке пола монтируют желоб, идущий в приямок с наклоном.

Шаг 6. В приямок выводят желоб.

Воду в приямок можно собирать и другим способом. Это вариант подходит для щелевых полов. В таком случае под основным деревянным полом делают черновой цементный пол, имеющий уклон, который идет к центру. В центральной точке – цементный приямок. Вода просачивается через щели и попадает в приямок, оттуда выводится за пределы бани.

Подключение к септикам и центральной канализации

Если возле участка проходит центральная канализационная сеть, то к ней можно подсоединить не только канализацию дома, но и бани. Для этого необходимо заказать проект водоотведения в проектной компании и предоставить его владельцам центральных сетей.

Для утилизации большого количества банных стоков с фекальными компонентами можно поступить следующим образом:

• установить накопительную емкость, для опустошения которой по необходимости вызывают ассенизаторскую машину;
• подключить канализацию бани к септику, очищающую домовые стоки.

Возможна также установка отдельного септика, но это требует дополнительных финансовых затрат, которые не оправданы для бани, используемой не ежедневно.

Как сделать канализацию в бане?

При строительстве на участке бани, чаще всего, используют канализации дренажного типа. Такое устройство канализации в бане является наиболее простым и экономически выгодным.

Сточные воды будут поступать в отстойник самотеком. Для этого, при устройстве полов в парной и моечных комнатах, нужно делать определенный уклон в сторону отводного отверстия, под которым располагается желоб, выполненный из асбоцемента или из оцинкованного металла. Вода из желоба будет отводиться в канализационную трубу и далее – в дренажный колодец.

Такая система канализации бани предполагает размещение колодца на небольшом расстоянии от помещения.

Размер колодца подбирается в зависимости от планируемого расхода воды, но не менее чем один метр в диаметре.

На дно ямы насыпают керамзит или аналогичный материал, сверху засыпаются почвой и хорошо уплотняют.

Дизайн

Существует огромное количество вариантов отделки банных помещений: парилки, моечной, комнаты отдыха. Однако дизайн полового покрытия не отличается особой оригинальностью – как правило, он лаконичен и функционален, а за эстетическую составляющую отвечают другие элементы декора. Обычно выбор зависит от личных предпочтений и финансовых возможностей. Главными критериями все же являются использование природных материалов, минимализм и удобство.

Для пола подходят следующие материалы:

• дерево – смотрится естественно, создает нужную атмосферу, доступно и экологично;
• бетон – долговечен, но эстетически непривлекателен, а еще остро встает проблема холода;

• кафель – множество цветовых решений, есть возможность подобрать нескользкие модели;
• керамогранит – эстетично смотрится, но скользкий, поэтому если применять, то лучше для комнаты отдыха, матовый или лощеный.

Традиционная отделка парной предполагает использование вагонки из лиственных пород в качестве стенного покрытия. Такие стенки быстро прогреваются, но их температура считается комфортной для случайных прикосновений. Ни в коем случае нельзя использовать вагонку из сосны для оформления парилки, так как эта основа, нагревшись, производит ядовитые вещества. Для потолка подойдет вагонка из липы класса А или В. Если же имеется желание оформить традиционную русскую баньку, то липовый горбыль с лыком станет наилучшим вариантом отделки.

Пол в парной может быть из дерева или бетона, а блок плиток размещаться около печи. Если же решено покрыть плитками всю поверхность – придется позаботиться о деревянных решетках, которые не будут нагреваться.

Если же предпочтение отдается парной – сауне, то можно воспользоваться разнообразными дизайнерскими решениями. Например, сочетать вагонку с камнем, а кирпич – с гранитными плитами и блок-хаусом. Однако для пола вновь рекомендуются исключительно деревянные покрытия.

Для моечной комнаты, как правило, выбираются комбинации дерева и керамической плитки. Например, это может быть хвойная древесина, обладающая высокими водоотталкивающими характеристиками и привлекательным внешним видом.

В тамбуре или комнате отдыха применяются эстетичные комбинации керамогранита, природного камня, обоев и штукатурки. Дизайн осуществляется путем гармоничного сочетания мебели, аксессуаров и отделочных материалов. Особых требований не имеется, единственное, чтобы комната отдыха настраивала на нужный лад и позволяла комфортно провести время.

Требования к системам очистки сточных вод канализации

Главные условия при выборе системы очистки канализационных стоков для отдельно стоящего частного дома (бани) – это их компактность, простота обслуживания, эффективность очистки и обеззараживания сточных вод. Кроме того, следует учитывать такие факторы, как возможность совместного использования с уже существующими очистными системами, среднесуточный расход сточных вод, гидрогеологические условия вашей местности и уровень промерзания грунтов в зимний период.

Общие требования к очистным системам при индивидуальном строительстве

• Для строений без канализационной системы (например, для отдельно стоящей деревенской бани или избы) допускается применение простых очистных устройств: выгребных ям, люфт-клозетов (туалет внутри дома) и пудр-клозетов (туалет на участке).
• Для отвода банных условно чистых сточных вод («серый» поток) из моечного отделения, умывальников, кухонных моек допускаются простые системы очистки (для песчаных и супесчаных грунтов):

1. 1. Бетонный или кирпичный колодец подземного орошения со слоем фильтрующего материала толщиной до 1.5 метра (песок, гравий, щебень, кокс).
   2.  Поля подземного орошения, представляющие собой систему керамических, асбестоцементных или пластмассовых труб (дрен) с отверстиями для фильтрации сточных вод. Глубина их укладки варьируется от 50 см до 150 см, но не должна быть выше уровня сезонного промерзания грунта.

• Для отвода сточных вод для строений на глинистых и суглинистых почвах применяется расширяющаяся кверху фильтрующая траншея глубиной до 2-х метров и шириной до 0.5-0.8 метров. Длина ее может достигать от 10 до 30 метров, в зависимости от расчетного расхода сточных вод. Надо учесть, что вышеуказанные способы очистки на таких грунтах работать не будут. К сведению: длина траншеи берется из расчета 60 литров стоков в сутки на один метр ее длины.
• Если к бане подведен водопровод и имеется туалет со сливом от него, то необходимо оборудовать очистку фекальных вод. По санитарным нормам такие стоки должны обязательно пройти специальный биологический отстойник-септик для частичного осветления и осаждения фекальных осадков.
• Для частных домов и бань допускается как раздельный отвод и очистка стоков, так и совмещенный, когда фекальные и «серые» потоки смешиваются друг с другом и направляются в общую систему очистки. Оптимальным вариантом считается раздельный отвод и раздельная очистка.
• Для более эффективной очистки сточных вод лучше применять сертифицированные системы биологической очистки промышленного производства. При этом они должны отвечать требованиям к канализации по всем санитарно-гигиеническим нормам.

Дополнительные требования к канализации при обустройстве очистных систем

№	Описание	Значение
1	Расчетное количество жидких отходов на одного человека в год, л	2000-3500
2	Диаметр выпускных труб из бани или дома, мм	110
3	Максимальная длина наружных труб без смотровых колодцев, м	12
4	Диаметр труб наружной очистной системы, мм	150
5	Глубина заложения труб не менее, см	110
6	Заглубление труб при обустройстве полей подземной фильтрации на песчаных и супесчаных грунтах:- выше уровня грунтовых вод на, м- глубина от уровня земли, не менее, м- максимальная глубина заложения, м	1 0.5 1.8
7	Максимальный объем стоков для фильтрующего колодца на одного человека в сутки, м³	1
8	Максимальный расход сточных вод при установке выгребов, пудр-клозетов и люфт-клозетов, м³/в сутки	1

Автономная очистная станция «Топаз» для совместного пользования:

Трубы для банной канализации

Правильно подобранные трубы, смонтированные в трубопровод, залог нормального функционирования канализации для бани в течение долгого времени. Поэтому о трубах, используемых для обустройства канализации для бани, следует сказать особо.

Среди материалов, из которых могут быть сделаны трубы, следует назвать:

• сталь;
• чугун;
• асбест;
• пластик, в частности, поливинилхлорид.

Трубы из указанных материалов имеют свои особенности, о которых следует рассказать подробнее. Чугун имеет значительный удельный вес и высокую себестоимость. Срок службы чугунных труб составляет в среднем полвека. Хотя может быть заметно меньше под воздействием различных факторов или немного больше при аккуратном использовании.

Трубы из стали в последнее время применяются намного реже. Это связано с тем, что под воздействием влаги сталь неизбежно ржавеет, не смотря на все защитные покрытия.

Трубы из асбеста имеют практически неограниченный срок эксплуатации. Их монтаж проводится без особых усилий. Поэтому они были весьма популярны среди частных застройщиков в течение долгого времени. Хотя сейчас вместо асбестовых труб всё чаще используются трубы из ПВХ.

Пластик для обустройства канализации считается самым подходящим вариантом. Трубы из него долговечны, прочны, удобны в монтаже. К тому же, пластиковый трубопровод для бани будет стоить дешевле, чем стальной или чугунный.

Главное помнить, что для обустройства канализации необходимо применить именно хлорированные поливинилхлоридные трубы. Они устойчивы к воздействию очень высоких температур. Их несложно доставить к месту сооружения бани. Монтируются указанные трубы быстро и без особых усилий.

Где удобно можно расположить душевую кабину

Прежде чем приступить к выбору зоны размещения душевой кабинки, следует предусмотреть возможность и рациональность прокладки коммуникаций. Для этой цели проводится ряд подготовительных работ:

• анализ состояния водопровода и канализации, необходимость их проведения к месту установки душа;
• здесь же нужно убедиться в том, что поверхности соответствуют нормам (имеют хорошую гидроизоляцию, напольное покрытие уложено по уровню). При необходимости, придётся сделать некоторые корректировки;
• само место должно быть на минимальном отдалении от коммуникаций, разумеется, если не хочется совершать дополнительные финансовые вложения и выполнять всю черновую работу по дополнительному монтажу коммуникаций. При капитальном ремонте резонно выполнить перепланировку. Чаще всего кабинки ставят в углу возле унитаза. В некоторых случаях комбинируют ванную с душем;
• производится расчёт будущих габаритов. Для этого измеряется высота потолка, площадь пола на данном участке. Лучше, чтобы она была не менее 2 м². Далее определяются с высотой самой кабинки. В идеале, делать её с потолком, но можно ограничиться только створками. Предположительная высота 2-2,15 м.

Для проектирования душевой кабинки можно использовать готовые чертежи или же создавать их самостоятельно с уклоном на индивидуальный стиль.

ФОТО: teplogrup.ruВарианты оформления душевого поддона

Статья по теме:

Готовые модели

Если у вас нет времени на беспокойство о том, как сделать септик для бани своими руками, имеет смысл приобрести практичные и функциональные устройства по приемлемой цене. Популярные модели:

Наименование модели	Характеристики	Ценовой диапазон
Септик «Тритон» Мини – 750 л/Микро – 450 л	Двухкамерный/однокамерный. Малый вес – 70/40 кг. Выдерживает температуру до -30 ⁰С. Комплектуется системой доочистки.	Стоимость комплекта с инфильтратором, крышкой, горловиной — около 21000/12000 руб.
ДКС 15 и 15М	Производительность – 450 л в сутки. Автономен, прост в уходе.	Порядка 29000-33500 руб.

Кроме того, существует большое количество станций глубокой очистки типа «Топас», «Юнилос» и т.д., цена которых будет уже значительно выше. Однако, оптимальным решением для бани можно назвать простые установки с механическими фильтрами и отстойниками, которые при необходимости можно оснастить системой почвенной доочистки.

Монтаж системы грунтовой фильтрации

Септик, работающий в автономном режиме, является основным элементом системы грунтовой фильтрации. Он одновременно выполняет функции как отстойника, так и колодца, который распределяет воду. Исходящие от него трубы распределяют воду, прошедшую фильтрацию, по участку.

Существуют уже готовые конструкции септика, однако его довольно просто собрать своими руками. Обычно для этого используются пластиковые или металлические элементы. Отличным выбором также будет септик из бетона или кирпича.

Для того, чтобы изготовить септик своими руками, понадобятся бетонные кольца диаметром 1 м.

Процесс изготовления септика не сложен, но следует придерживаться определенной последовательности:

1. Сначала выкапывается яма глубиной 2-3 м. Расстояние от стены бани должно быть не менее 1,5 метра;
2. Далее на дно ямы необходимо высыпать слой песка, а также слой природного фильтрата. В качестве фильтрата подойдет битый кирпич;
3. Бетонные кольца опускаются в яму.

Готовый резервуар погружается в землю на глубину 1,3-2,7 м. Далее к нему подводится канализационная труба, которая должна находиться ниже уровня промерзания почвы.

Далее подготавливаются трубы. Обычно их диаметр не превышает 10-12 см. В качестве дренажных труб могут использоваться и обычные канализационные, достаточно лишь проделать в них отверстия.

Важно! Необходимо следить за тем, чтобы диаметр отверстий постепенно увеличивался от начала трубы до ее конца. Это обеспечит равномерный отток влаги.. Для того, чтобы правильно обустроить систему грунтовой фильтрации, необходимо следовать основным правилам:

Для того, чтобы правильно обустроить систему грунтовой фильтрации, необходимо следовать основным правилам:

1. Каждая из дренажных труб не должна быть длиннее 0,25 м;
2. Укладывать трубы необходимо ниже глубины промерзания грунта;
3. Дрены должны располагаться на расстоянии в 1,5-1,6 м друг от друга;
4. Траншея для прокладывания трубы должна быть минимум 0,5 м в ширину.

Слив в бане своими руками — пошаговое руководство:

1. Первым делом выкапываются траншеи с уклоном в 1,5-2 градуса. Делается это для того, чтобы прокладываемые трубы находились под уклоном;
2. Следом на дно траншеи выкладывается основа под трубу. Для каждого типа почв она отличается. Например, для грунта из глины на дно траншеи выкладывается песок толщиной 10 см, сверху – слой гравия такой же толщины;
3. После того, как укладка трубы произведена, сверху ее также следует засыпать слоем гравия;
4. На конце дрены устанавливается вентиляционная труба, высота которой не превышает 0,5-1 м. Сверху на нее устанавливается защитный грибок, во избежание попадания мусора в трубу.

Виды конструкций

На практике применяются несколько типов конструкций полов со сливом, каждый из которых имеет достоинства и недостатки, а также технологические особенности:

Классический с прокладкой отводящей трубы в стяжке

Как правило, такая конструкция устраивается до заливки полов по грунту. Строители заранее выбирают отметку водоприёмной решётки, от которой прокладывают инженерную сеть к главной магистрали. Все последующие элементы пирога чернового пола устраиваются с перерывами, так, чтобы обойти канализационную трубу.

Водоприёмная решётка, в зависимости от пожеланий заказчика, может быть точечной или щелевой, с обустройством поверхностных лотков по периметру мокрого помещения, либо вдоль одной из его стен. Система работает по принципу поверхностного водоотвода, лотки проложены с уклоном, а в нижней точке они оснащаются патрубком для отвода стоков в канализацию.

Преимущества:

• эффективное удаление воды;
• возможность прочистки сети механическим или гидродинамическим способом;
• защита линейной коммуникации от перелома, изгиба.

Недостатки:

1. трудоёмкость работ;
2. снижение прочности стяжки из-за нарушения целостности конструкции;
3. появление теплотехнической неоднородности, из-за невозможности устройства утеплителя по всей плоскости будущего пола.

В лотке

Перед началом работ по устройству стяжки в грунте, либо в теле фундаментной плиты создаётся монолитный или сборный ЖБ лоток, в котором прокладывается одна или несколько труб. Лоток может быть прямым, так как уклон канализации формируется внутри него.

Преимущества

• такой способ прокладки позволяет устроить в лотке сразу несколько труб – для канализации и водопровода;
• инженерные сети надёжно защищены от механических повреждений;
• появляется возможность их ревизии и обслуживания.

Недостатки:

1. высокая стоимость лотков;
2. повышенная трудоёмкость;
3. при наличии фундаментной плиты – нарушение конструктива, вмешательство в уплотнённое основание;
4. риск подтопления лотка в паводковый период.

С приямком

Ещё одно популярное решение – устройство переливного приямка стразу под водоприёмной решёткой. Как правило, конструкция выполняется в сборном варианте, либо из монолитного железобетона, однако, на рынке продаются готовые сооружения из высокопрочного пластика или нержавейки.

Преимущества:

• возможность устройства сразу нескольких подключений в один приямок;
• оснащение резервуара погружным носом;
• препятствующим подтоплению во время таяния снега;
• надёжная очистка инженерной сети – тяжёлые частицы оседают на дно приямка.

Недостатки:

1. проблемы с обустройством стяжки – приямок необходимо утеплять и герметизировать по всему периметру, устраивать ревизионный люк;
2. при засорении требуется его обслуживание, которое осуществляется только из помещения бани.

Открытый водослив в нижней части стены

Устраивается в углу помещения, вода перемещается по уклону и удаляется через смежную стену, как правило, фасадную. С наружной стороны устраивается водоприёмный патрубок, отводящий воду в канализацию.

Преимущества

• простое и дешёвое решение;
• инженерная сеть обслуживается при засорении с наружной стороны;
• высокая ремонтопригодность.

Недостатки – риск промерзания в зимнее время, лишний элемент на фасаде здания.

Как правило, при строительстве капитальных зданий для обустройства бани, владельцы прибегают к обустройству классического внутреннего стока в стяжке пола, либо в лотке.

Какими нормативами следует руководствоваться

                Основным документом, регулирующим порядок строительства дачных или частных построек, является СНиП 30-02-97ю. В нем определены:

• нормы и условия постройки объектов;
• приведены все допуски, расстояния, зазоры;
• указаны нормативы укладки коммуникаций.

Многие владельцы дач или загородных домов пренебрегают этими документами. Однако, любая инспекция быстро обнаружит нарушения или расхождения с действующими нормативами. Перед тем, как сделать канализацию в бане своими руками, надо изучить СНиП и учесть все актуальные требования. Это поможет исключить возможные споры, предписания и штрафы от сотрудников контролирующих организаций.

Важно также учитывать расстояния до построек, находящихся на соседних участках. Иначе неминуемы разногласия с соседями, которых лучше избежать заранее
