Технические характеристики пластиковой трубы для канализации диаметром 100 мм

Рекомендуемые размеры

В таблице которая приведена ниже, вы можете ознакомиться с рекомендуемыми значениями диаметра пластиковых труб для проведения внутренней или внешней канализации. Все приведенные данные имеют рекомендательный характер и могут изменяться в большую или меньшую сторону, в зависимости от технических характеристик сантехнических приборов или канализационной системы.

Рекомендуемые размеры для внутренней канализации

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	40 — 50
Стиральная и посудомоечная машинка	25
Комбинированный слив	50
Канализационная разводка	50
Стояк	110
Отводы	65 — 75

Рекомендуемые размеры для внешней канализации

Место монтажа	Диаметр (мм)
Наружный трубопровод	110 – 160 (в зависимости от объема стоков)
Если подсоединена баня, сауна	150 — 200
Если подсоединен бассейн	200 — 300

Итак, сегодня смонтировать канализационную систему стало намного проще, главное приобретать трубы и комплектующие строго в соответствии с расчетными параметрами.

Видео: Размеры канализационных труб

Полипропиленовые элементы стока

Для регламентирования качества производства, на котором
изготавливаются трубы
пластиковые канализационные с различными размерами, используется таблица
ТУ 4926-002-88742502-00. Согласно условиям, прописанным в документе, диаметр
готовой продукции может быть 50, 100 и 150 мм. Параметр толщины стенки
варьируется от 3 до 5 мм и зависит от значения окружности. Применять такую
продукцию можно при монтаже стояков, либо для организации отводящей линии от
прибора сантехники.

Можно упомянуть, что известные мировые компании производители используют полипропилен в процессе изготовления промышленных труб. Окружность таких изделий может достигать 1,2 метра.

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

• Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
• Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
• Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
• Инертность к химическим веществам и коррозионному воздействию.
• Доступная цена элементов трубопровода.

Достоинства

Пластиковые трубы можно применять как во внешней, так и в скрытой прокладке, так как выглядят они эстетично и не бросаются в глаза. Красить их не нужно, а слышимость перемещений потоков в пластике гораздо ниже, чем в металле.

Пластик прослужит долго. Даже при низких температурах он устойчив к ударам и высокому давлению грунта. Гладкая поверхность трубы помогает канализационным стокам уходить быстрее и эффективнее, что позволяет выдерживать большое давление воды. Также снижается риск появления засоров и повреждений даже в случае перемещения плотных элементов. Низкий коэффициент шероховатости препятствует отложениям известняка и других элементов распада, что обеспечивает большую прочность.

Этот материал устойчив к коррозии, изменениям температуры сточных вод и процессу плавления, к солям, известковым отложениям, минеральным кислотам и щелочам. В частном доме с этим придется бороться самостоятельно, а это энергозатратно.

Небольшая масса облегчает процесс транспортировки. Необязательно заказывать машину для доставки. Установка не займет много времени, монтаж для частого дома можно произвести самостоятельно, так как процесс прост и не требует специальных знаний.

Ключевое назначение

Применение рассматриваемой продукции определено ее техническими особенностями. Наиболее востребованными изделиями являются трубы из поливинилхлорида. ПВХ относят к категории термопластов. Данный материал включает в себе стабилизированный хлор, этилен и некоторое число добавок, улучшающих показатель сопротивляемости конструкции физическим и температурным воздействиям.

Форму изделий создают в условиях высоких температур. Пройдя все этапы производства, конструкция с сечением 110 миллиметров приобретает способность выдерживать сильные нагрузки.

Изделия указанных размеров применяются для обустройства наружной канализации. Они обладают желтым или оранжевым цветом. По своим свойствам они превосходят изделия предназначенные для внутренних работ.

Толщина стенок конструкций с условным проходом 100 мм составляет 3.2 миллиметра. Изделия поставляются в отрезках от 560 до 6060 мм. Цена продукции зависит от нескольких факторов. Кроме габаритов на стоимость оказывает влияние материал изготовления. ПВХ бывает стандартным и непластифицированным. Последний вариант наиболее надежный. Он стоит несколько дороже, но имеет лучшие характеристики.

СНиП

Перед тем, как купить канализационные трубы большого диаметра, нужно ознакомиться с требованиями СНиП. Бывают системы, предназначенные для использования в больших городах, соответственно у них больше диаметры, и коммуникации, которые применяются в поселках городского типа или селах. Исходя из норм, указанных в санитарных нормах и правилах:

1. Для монтажа канализации в городских сетях с потоком более 300 кубических метров за 24, используются трубы диаметром 150 мм;
2. Чтобы осуществить прокладку водоотвода для производственных помещений – до 130 мм, но необходимо использовать уплотняющий манжет;
3. Укладка труб для ненапорных канализаций разрешается с коммуникациями до 100 мм.

Производством и установкой труб для канализации занимаются различные отечественные и зарубежные компании. Цена на коммуникации напрямую зависит от диаметра и материала стока. Перед установкой уже подобранных трубопроводов, желательно проконсультироваться со специалистом, чтобы предупредить возможные протечки и аварийные ситуации из-за несоответствия требования и купленных труб.

Сортамент, назначение и цена

Канализационные трубные изделия поставляются в отрезках от 0.5 до 6 метров. При этом бывают варианты конструкций с длиной до двенадцати метров. Данные о диаметре и толщины стенок производители указывают на внешней части продукции. От них напрямую зависит масса изделия.

Ключевым назначением конструкций из пластика диаметром 100 мм является отвод стоков от унитаза и центрального стояка. Для подключения к другим сантехническим приборам применяют изделия меньшего размера. Трубы рассматриваемого размера отлично подходят для обустройства наружных частей канализации.

Чтобы узнать сколько стоит сколько стоит канализационная пластиковая труба в Киеве или в любом другом городе Украины достаточно зайти на сайт любой компании, торгующей данной продукцией. Как правило, указывается цена за метр. Стоимость продукции зависит от материала изготовления, габаритов и производителя. Она колеблется в диапазоне от двух до сорока долларов США за прогонный метр.

Разновидности продукции

Производится две разновидности труб для канализации. Первый вариант называется напорным, а второй безнапорным.

Каждый из них предназначен для своей задачи. Напорные трубы применяют в канализационных каналах, в которых за транспортировку носителя отвечает насос.

Принудительный метод прокачки сточных вод создает внутри системы сильное давление. Оно серьезно воздействует на стенки изделий. Поэтому к таким конструкциям требования более жесткие.

Данный вид изделий выдерживает нагрузки от 0.6 МПа до 1.25 МПа. Напорные изделия имеют более толстые размеры стенок. Огромную роль играет способ стыковки труб.

Наибольшей популярностью пользуются такие методы соединения:

1. Раструбный. Установка осуществляется посредством вставки одной трубы в раструбный элемент второй.
2. Клеевой. Для выполнения этого способа соединения необходимо применять специальный клей и фитинги. На время высыхания стык фиксируют в неподвижном состоянии. После окончания просушки соединение становится надежным.

Безнапорный вариант изделий используется в самотечных системах. Такая продукция характеризуется более простыми параметрами. На нее не воздействуют сильные нагрузки, в сравнении с напорным вариантом изделий. Чаще всего канализационные каналы соединяют раструбным способом.

Разновидности пластиковых труб канализации и их размеры

Пластиковые канализационные трубы изготавливают из следующих материалов:

• полиэтилена высокого и низкого давления;
• поливинилхлорида;
• полипропилена.

От области применения зависит материал для водостока.

Для внутренней сети больше подходят полипропиленовые элементы. Они способны выдержать температуру до +70°С. В некоторых случаях краткосрочно переносят до +95°С. Трубы из этого материала подходят для систем, в которые поступает отработанная вода от разной бытовой техники.

Дешевые ПВХ изделия используют при монтаже наружного канала, в котором двигаются смешанные сточные воды. У них температура ниже, чем во внутренней сети. Их рабочий показатель составляет +40…+60°С. Детали подразделяют на гофрированные и гладкие. Гофрированные части применяют не только для монтажа сифонов. Повышенной прочностью отличаются трубы с ребристой внешней стенкой, но гладкой поверхностью внутри.

Разновидности пластиковых труб канализации.

Такие детали хорошо переносят сжатие и подходят для системы, которая проходит глубоко под землей. Диаметр изделий может быть 110-1200 мм. Большой размер рассчитан на повышенные нагрузки. Эти элементы используют при обслуживании многоквартирных зданий, социальных строений и коттеджей.

Размер 200 мм применяют для монтажа канализации в гостиницах, саунах и больницах. При увеличении диаметра до 300 мм трубопровод монтируют для промышленных объектов.

При индивидуальных строительных работах используют элементы с небольшим размером окружности. Если стояк монтируют из труб 150 мм, то он уже не будет полностью функционировать при наличии нескольких санузлов в квартире.

Изделия квадратной формы используют для установки сети, которая предназначена для орошения приусадебного участка.

Чтобы организовать стоки для отдельного сантехнического оборудования, используют трубы 75 миллиметров. Для установки унитазов потребуется трубопровод шире.

Изделия из других видов полимеров

Существуют различные виды пластика для изготовления труб для наружной канализации. Поливинилхлорид — далеко не единственный материал. В продаже можно найти изделия, сделанные из полиэтилена или полипропилена. Каждый из них имеет свои особенности.

Сшитый полиэтилен хорош тем, что выдерживает серьезные температурные перепады и воздействия агрессивных сред. Он также устойчив к воздействию ультрафиолета. Конструкции из него применяют не только для монтажа наружных канализационных систем, но и для обустройства водопроводных каналов. Установка полиэтиленовых изделий более сложная. Стыковка труб осуществляется методом пайки. Этот способ сильно удорожает монтаж.

Полипропиленовые конструкции визуально схожи с предыдущими изделиями. Их отличие заключается в более высокой жесткости. Если есть угроза сильных физических воздействий на наружные ветки канализации, лучше всего применять именно эти конструкции.

И хотя, монтаж полипропиленовых труб достаточно трудоемкий, они обладают отличными показателями надежности. В этом отношении рассматриваемые изделия превосходят аналоги из ПВХ.

Размеры пластиковых труб для прокладки канализации на участке

Внутренняя канализация, согласно СНиП 2.04.01-85 подразумевает систему трубопроводов, которая ограничена ограждениями, расположенными снаружи дома на участке прокладки. Таким образом, всё что за забором — это уже наружная канализация. Для возможности осуществления прочистки при возникновении засора на пути трубопровода следует размещать промежуточные колодцы. Расстояние между ними на территории участка, огражденного забором вокруг дома, должно быть от 9 до 15 метров. До первого такого колодца часть системы канализации частного дома также принято называть внутренней, а после него уже соответственно идёт наружная.

Прокладка канализации на улице происходит, как правило, в траншеях с определенным уклоном, показатель которого специально рассчитан и зависит от диаметра труб, используемых в системе. Для того, чтобы эффективно противостоять значительному физическому давлению, которому может периодически подвергаться канализация на улице в ней используют трубы из прочного непластифицированного поливинилхлорида (нПВХ).

НПВХ труба снаружи как правило оранжевого цвета и потому в народе её ещё называют «рыжая» труба. Стандартом для организации эффективной канализации считается размер трубы с диаметром 110 мм и толщиной стенки не менее 3 мм. Оптимальная длина отрезка трубы может быть 1 м, 2 м или 3 м и зависит от схемы прокладки конкретной системы. Для продолжительных магистралей рекомендуется использовать трубы длиной 3 м, а для меньших участков можно взять как двухметровые, так и метровые отрезки.

Prev
1of1
Next

В то же время, согласно СНиПам, минимальный диаметр трубы, идущей за территорией участка или размещенной после первого промежуточного колодца, должен быть равен 150 мм. Для трубопровода с данными габаритами расстояние между последующими промежуточными колодцами не должно превышать 35 метров. Тут стоит сказать, что такая большая труба на практике применяется редко. В частном строительстве максимальная длина трубопровода редко превышает 20-30 метров и на таких участках диаметра трубы 110 мм будет вполне достаточно. Специалисты утверждают, что и на более продолжительных канализационных магистралях длиной 50-60 метров 110-мм труба будет отлично справляться со сточными водами частного дома.

Выбор толщины стенок трубы следует осуществлять согласно нормам, в зависимости от глубины залегания трубопровода. Есть две наиболее распространенные маркировки, обозначающие толщину стенки у нПВХ труб — это SN4 и SN8. Класс SN4 означает, что толщина стенки составляет ровно 3 мм, а для SN8 этот показатель равен 3,2 мм. При глубине размещения трубопровода до 0.8 метра следует использовать более прочные трубы класса SN8, а в системе размещенной от 0.8 м до 6 м под землей достаточно труб класса SN4.

Также толщина стенок влияет на звукоизоляцию трубопровода, что при установке в доме с двумя и более этажами также играет свою роль.

Типоразмеры канализационных труб таблица, маркировка, ГОСТ

Чтобы произвести монтаж системы канализации, необходимо приобрести трубные изделия и соединительные элементы тех размеров, которые указаны в проекте. Торговля предлагает типоразмеры канализационных труб в достаточно широком ассортименте, что позволяет создать трубопровод любой конфигурации с любой толщиной стенок.

Основные параметры трубопровода

• внешний диаметр канализационной трубы,
• внутренний диаметр,
• условный проход (Dу или Ду) — номинальное или округленное значение внутреннего сечения,
• номинальное сечение (Dn или Дн),
• толщина стенки.

На маркировке всех пластиковых трубных изделий указывается наружное сечение и толщина стенки, на чугунных — условный проход в миллиметрах. Проблемы могут возникнуть, когда при монтаже используются комбинированные фитинги (из металла и пластика), которые маркируются в миллиметрах и дюймах. В подобных ситуациях необходимо сравнивать элементы в различных системах измерения.

Подготовительный этап при установке труб

Прежде всего, надо составить схему будущей коммуникационной системы, выполнить расчёты расходников, подсчитать количество и размеры фитингов, деталей, необходимых для работы. Кроме прямых труб, выпускается ещё много соединительных элементов для удобного монтажа канализации. Они бывают разных размеров и конструкций.

Основные их виды:

Подготовительный этап

• крестовины и тройники для создания разводки труб;
• муфты и компенсаторные патрубки, которые нужны для проведения ремонтов;
• редукции для соединения труб с разными диаметрами;
• поворотные отводы;
• пластиковые люки для ревизии и очистки от засоров.

При составлении плана надо в тех местах, где необходимы повороты, предусмотреть плавный переход – вместо одного прямоугольного соединения поставить два фитинга по 45 градусов. Это позволит избежать засоров.

При закупке труб и дополнительных деталей надо подсчитать расход материалов с запасом, приблизительно на 15% больше, чтобы затем не получились простои в работе. При грамотной подготовке монтажные работы можно провести в частном доме за несколько дней, а в квартире за несколько часов.

Общие сведения о видах труб

На рынке огромный выбор данного материала. Рассмотрим все виды продукции для канализации.

Канализационные трубы выпускаются из ПВХ, Чугуна, Полипропилена, Полиэтилена.

Трубы из чугуна

Сейчас этот материал изготовления сдал позиции, уступая место новым технологиям. Но стоит отдать должное чугуну. С его прочностью и долговечностью потягаться может далеко не каждый материал.

Главные достоинства труб из чугуна

• Долгий срок службы
• Устойчивость к ржавчине
• Большой диапазон температуры
• Чугун не возгорается
• Не несет вреда окружающей среде

Минусы

Что касательно недостатков, увы они так же есть

• Материал не пластичен, хрупок на изгиб
• Требует установки заземления
• Вес. Чугун тяжелый – это сильно осложняет монтаж.

ГОСТы

Все изделия отливаются в соответствии с ГОСТом

ГОСТ – 6942 – это трубы для канализации со стандартными параметрами: 50,75,100 мм. Самый большой диаметр 400 мм.

ГОСТ – 9583 – это литые трубы с другими диаметрами. Обычно их применяют для канализационных трубопроводов, где трубы 1000 мм.

Канализационные трубы из ПВХ

ПВХ является прекрасной альтернативой чугуну

Особой популярностью трубы из этого материала пользуются при монтаже наружной канализации.

Достоинства

• Не подвержены воздействию агрессивной среды
• Полностью исключена коррозия
• Отсутствие электропроводимости
• Легкие.

ПОЛИВИНИЛХЛОРИД по плотности близок к воде

• Возможно повреждение при повышении температуры больше 75 градусов
• Материал хрупкий.

Трубы ПВХ также изготавливаются по ГОСТу

ГОСТ – 51613 предусматривает диаметр от 10 мм до 315мм

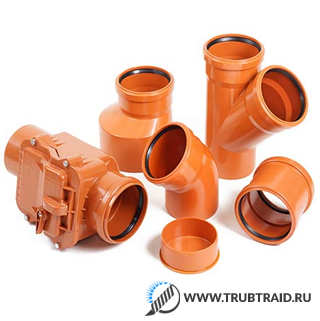

Трубы имеющие оранжевый цвет, используют для сборки наружной канализации

Цвет выступает, как показатель прочности.

Трубы из полипропилена

Изделия из этого материала имеют обширную зону применения.

Достоинства

• Материал стойкий к воздействию разного рода химикатов
• Высокая эластичность
• Хорошо переносит высокие температуры
• Данные трубы широко применяют для монтажа внутренней системы канализации.

Трубы из полиэтилена

Этот материал обладает хорошей эластичностью и прочностью.

Достоинства

• Повороты системы легко выполняются без использования фитингов
• Не образует трещин при замерзании
• Хорошо адаптирован к агрессивной среде

Применение ПВХ труб

Трубы из поливинилхлорида применяют для устройства внутриквартирной и внутридомовой канализации, отвода ливневых стоков, устройства дренажных водоотводов. Для уличной канализации и транспортировки к местам очистки. В промышленном производстве они монтируются для отвода химических и газовых стоков.

Преимущества работы с трубами ПВХ:

• Небольшой вес материала облегчает транспортировку к месту монтажа, работы по нарезке и закладке под грунт. Для монтажных работ не требуется дополнительного оборудования;
• Разнообразные формы труб, фитингов и комплектующих к ним дает широкий спектр выбора и последующей сборки коллекторов, стояков и ответвлений любой конфигурации;
• Поверхность стенок внутри гладкая, что не дает задерживаться разному хламу, содержащемуся в стоках. Просвет внутри не загромождается, осажденные частицы легко прочистить тросом;
• Материал нейтрален ко многим агрессивным средам, не подвергается коррозии, продолжая служить в течение 50 лет.

Канализационные трубы из ПВХ — виды

Трубы изготовленные из поливинилхлорида делятся на несколько видов, в зависимости от их места расположения и параметров рабочей среды. В зависимости от места расположения они могут быть:

• наружные;
• внутренние.

По параметрам рабочей среды делятся на:

1. напорные;
2. безнапорные;
3. гофрированные.

Разберем каждый вид подробнее.

Наружные

Применяются в системах с большим проходным объемом. Отличие таких труб — большой диаметр и дополнительные элементы для повышения прочности.

Стенки изготавливаются из толстого пластика и снабжаются ребрами жесткости, которые могут быть как снаружи, так и внутри изделия. Окрашиваются в массе, что позволяет им сохранять внешний вид несмотря на воздействие атмосферных явлений.

Внутренние

Составляют основную часть всех канализационных систем. Устанавливаются: под землей, под внутренней отделкой здания, в помещениях управления системой и т.п.

При их изготовлении особое внимание уделяется теплоизоляции, а так же снижению себестоимости без потери качества. Так как их внешний вид не играет особой роли, то и цвет они имеют стандартный: светло-серый

Безнапорные

Используются при устройстве самотечных систем канализации, то-есть там где не используются насосы для принудительной откачки стоков. Допустимая скорость потока жидкости не более 8 м/с. Основная сфера применения — автономные канализации.

Напорные

Используются в системах с искусственным давлением рабочей среды. Сфера применения — многоуровневые и сложные системы канализации, циклические системы отопления. Производятся со стенками повышенной прочности, способными выдерживать давление 10 атмосфер.

Гофрированные

Стенки этих труб изготовлены в виде «гармошки», за счет чего существенно повышается их гибкость. Основная сфера применения — устройство трубопроводов в труднодоступных местах.

От того какой класс у труб зависит и их цена. Однако при выборе, не стоит ориентироваться только на цену, есть еще несколько нюансов, которые стоит учитывать при покупке.

Преимущества ПВХ материала

Важно понимать, что ПВХ трубы, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

• Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
• Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
• Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
• Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
• Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
• Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях — даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует. Кроме того, простота сборки обуславливает высокую скорость выполнения монтажных работ. В сравнении с аналогами, требующими сварки или применения компрессионных муфт, сборка рассматриваемых труб осуществляется в разы быстрее.

Устойчивость к климатическим воздействиям, а также к влиянию химикатов делает эти трубы практически неуязвимыми, при этом их нередко используют и для транспортировки разряженных сред (газообразные вещества).

Видео демонстрирует размеры канализационных труб:
