Канализационные фитинги: виды, размеры, как выбрать и рекомендации по монтажу

Порядок выбора

Какие основные правила необходимо соблюдать:

потребовать у продавца сертификаты на продукцию; выбирать товар у проверенных поставщиков; приобретать трубы и фасонные части, выпущенные одним производителем — отклонение на миллиметры в диаметре значительно усложнят монтаж; серые трубы и фасонные части предназначены для использования внутри отапливаемых помещений, оттенки коричневого в окраске говорят о возможности применения вне строений или под землёй; ПВХ изделия не предназначены для монтажа в местах, открытых солнечным лучам — пластик разрушится; отводы ПВХ и изделия из полипропилена имеют гладкие внутренние стенки, что способствует бесшумному удалению стоков и снижает вероятность накопления отложений; чугунные трубы выбирают только для ремонта старых сетей — их цена значительно выше, они тяжелее и сложнее в установке; если позволяет жилое помещение, предпочтительнее использовать канализационный полуотвод, снижая вероятность возникновения засоров и уменьшая возможный шум при движении стоков; в местах поворотов устанавливают ревизии; для стояков приобретают пластиковые отводы размером не менее 110 мм, а сливы в зависимости от подключенных источников грязной воды; при покупке обращают внимание на сторону, куда направлены выходы, они могут быть левыми и правыми

Типы фитингов

Фасонные элементы различаются в зависимости от способа их соединения и типа канализации.

Различают:

обжимной – деталь имеет одно или два обжимных кольца для надежной герметизации;
фланцевый – труба и фасонный элемент имеют на концах площадку с отверстиями под болты;
разъемный с накидной гайкой – используется в случае, когда нужно исключить вращение труб при монтаже;
резьбовой – имеет на концах резьбу, используется в металлических фитингах и полимерных, предназначенных для соединения труб из различающихся материалов;
американка – подтип соединения, совмещающий резьбу на концах элемента и накидную гайку;
сварной – неразъемное соединение металлических или полимерных труб соединенных встык или внахлест;
раструбный — детали соединяются внахлест с использованием уплотнительных колец;
клеевой.

Наиболее часто для монтажа системы водоотведения применяются трубы и соединительные детали из полимерных материалов двух последних типов соединения.

Виды фитингов для внутренней и внешней канализации

По назначению фасонные элементы делят на детали:

для внутренней канализации,
для внешней канализации.

Внутренняя канализация служит для сбора и выведения стоков бытовых и сантехнических приборов, а внешняя – для последующей транспортировки стоков от жилья или нежилых зданий к очистным сооружениям.

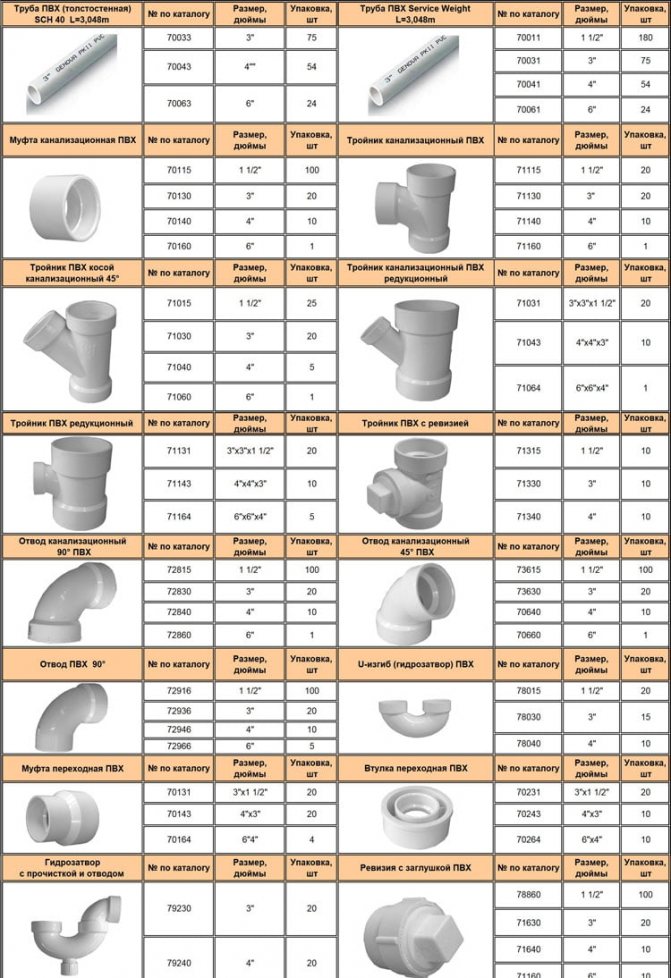

Таблица №1. Канализационные фитинги.

При монтаже желательно избегать большого количества муфт, поскольку именно на соединенных ими участках чаще всего случаются засоры.

Размеры

Размер соединительных элементов должен соответствовать размеру труб.

Например, диаметр элементов для подключения унитаза к стояку должен быть не меньше сечения выпускного отверстия. Для внешней канализации используют муфты, отводы и тройники с сечением от 110 до 400 мм, сифоны и обратные клапаны – от 110 до 220 и 250 мм соответственно.

При монтаже внутренней канализации используют трубы и фитинги диаметром от 50 до 200 мм.

Для вывода сточной воды из посудомоечной или стиральной машины достаточно сечения трубы и фитингов в 25 мм.

Компенсатор и его виды

По определению компенсатор – прибор для компенсации линейных удлинений системы труб. Каждый материал имеет индивидуальные показатели линейных расширений, поэтому компенсатор нужен не для каждой магистрали труб. Актуальность элемента повышается в случае наличия канализационной системы, запрятанной в стяжку, стену. По внешнему виду элемент представляет собой гофрированный патрубок, оснащенный с обеих сторон фланцами соединительными.

Канализационный компенсатор пластиковый показан для ремонта/замены стояка ПВХ труб без демонтажа всей системы. Представляя собой кусок изогнутой формы, компенсатор имеет сечение одинаковое с элементами магистрали и вставляется посредством вырезывания куска и вплавления компенсатора паяльной лампой.

Часто установка элемента требуется для ремонта ванной или туалетной комнаты, когда перепады уровня пола требуют подъема или опускания крестовины на стояке для обустройства угла отвода стоков в канализацию.

Классификация труб

В этом вопросе все зависит от того, по какому критерию выполняется классификация. К примеру, по условиям работы возможно выделить напорные и безнапорные системы.

Но разумнее привести классификацию по материалу, выделяют такие виды труб:

Пластиковые, для канализации, в большинстве случаев, употребляется ПВХ, а полипропилен (ПП) употребляется при монтаже систем отопления. Подробнее вопрос, как соединить канализационные пластиковые трубы, рассмотрен ниже,

Железные. Стальной трубопровод популярен при монтаже водопровода, чугунный употребляется для системы отвода стоков, видятся кроме этого бронзовые и латунные трубы,
Металлопластиковые – между слоями пластика находится алюминиевая прослойка,

Асбестоцементные, для канализации фактически не употребляется,
Стекловолокнистые.

№3. Поливинилхлоридные (ПВХ) канализационные трубы

Для обустройства внутренней канализации ПВХ-трубы считаются чуть ли не самым подходящим вариантом. В процессе производства к поливинилхлориду добавляют некоторые другие вещества, в составе которых стабилизаторы и полимеры. Из разогретой массы формируют элементы требуемой формы.

ПВХ-трубы могут быть двух видов:

трубы из пластифицированного ПВХ (PVC) имеют хорошую эластичность и невысокую прочность;
трубы из непластифицированного ПВХ (PVC-U) получаются более жесткими и устойчивыми к агрессивному воздействию.

Конечно, лучше применять непластифицированный ПВХ, но на практике используются оба вида труб. Диаметр изделий колеблется от 2 до 20 см.

Основные преимущества:

доступная цена;
небольшой вес;
простота монтажа. Отдельные участки труб соединяются муфтами и соединительными кольцами – все обходится без сварки;
низкий температурный коэффициент расширения. При кратковременном или постоянном повышении температуры стоков трубы не будут провисать;
достаточная прочность и долговечность до 50 лет;
достаточная устойчивость к ультрафиолетовым лучам, так что некоторые участки труб можно не бояться пускать по открытой поверхности;
устойчивость к коррозии и некоторым агрессивным веществам;
благодаря гладкой внутренней поверхности со временем стенки не заиливаются.

Минусы:

ограниченный температурный диапазон эксплуатации. При постоянном воздействии отрицательных температур трубы становятся хрупкими и теряют герметичность, а при постоянном воздействии температур выше +60…+700С материал способен деформироваться и также теряет целостность;
недостаточная огнестойкость;
внутренние стенки ПВХ-труб более гладкие, чем у чугуна, но со временем на них все равно будет появляться налет. К тому же, с годами внутренний диаметр изменяется. В результате воздействия высоких температур круглое сечение трансформируется в эллипсовидное, а это ухудшает пропускную способность и способствует возникновение течи;
некоторые агрессивные вещества, содержащиеся в стоках, все же могут привести к постепенному разрушению труб.

Для обустройства внутренней канализации из ПВХ труб используются соответствующие соединительные элементы. В их числе колено, предназначенное для поворота трубопровода под углом от 20 до 87 градусов, тройник для обустройства разветвлений, крестовина для соединения четырех труб, и редукция для соединения участков труб разного диаметра.

Как правильно выбрать трубы для внутренней канализации?

Область применения – это один из самых важных критериев при выборе канализационных труб.

Для жилых помещений подойдут канализационные трубы, изготавливаемые из пластика, так как они лучше всего подходят для бытовых отходов. Также пластиковые трубы будут хороши и для хозяйственных помещений.

Если необходимо оборудовать производственное помещение, точаще всего выбирают трубы из стали либо из чугуна. Такой выбор обусловлен тем, что:

Производственные отходы имеют различный химический состав.Не всегда пластиковые трубы могут справиться с химически агрессивными жидкостями;
Канализационные стоки могут имеет очень высокие температуры;
Металлические трубы имеют высокую прочность и могут выдержать сильную механическую нагрузку;
Производственные помещения являются наиболее пожароопасными.

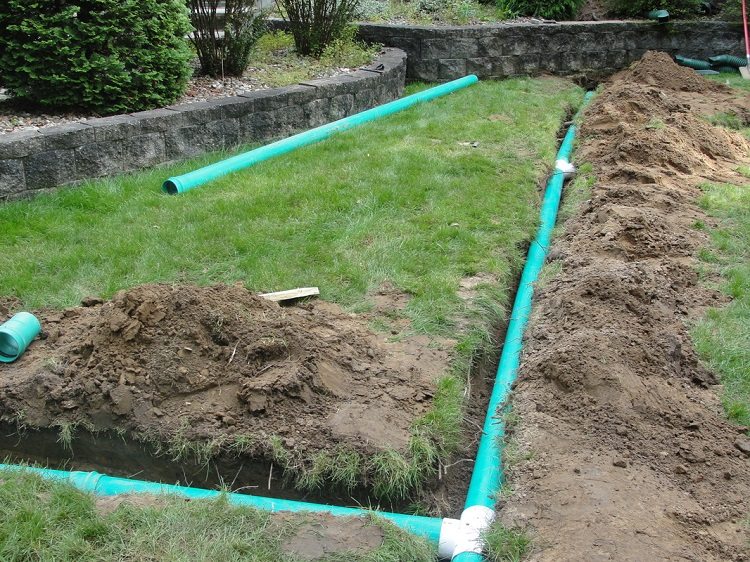

Монтаж канализации своими руками

Установка наружного трубопровода в первую очередь требует составление проекта, в который входит расчет размеров системы, выбор материалов, подсчет соединений. После этого подготавливаются необходимые инструменты и закупаются материалы.

Этапы работ:

Согласно схеме вручную или с помощью техники вырывается траншея. Ее глубина зависит от типа труб и грунта, климатической зоны и предполагаемой нагрузки. Для нормального функционирования трубопровода траншея должна иметь уклон в сторону септика.
Дно ямы засыпается песком, который необходимо утрамбовать.
На стенах траншеи горизонтально или вертикально монтируется опалубка. Она может быть с распорками или герметичной.
Если на участке грунтовые воды расположены высоко и траншея влажная или затоплена водой, то укладывать в нее трубы нельзя. Предварительно следует осушить яму. Для этого устанавливается поверхностный дренаж или специальная помпа, с помощью которой вода будет отводиться из траншеи.
В сухую вырытую траншею можно укладывать трубы. Если будут использоваться пластиковые изделия, то их необходимо предварительно соединить «в раструб». При соединении не нужно забывать использовать резиновые уплотнители.
Укладку трубопровода начинают от фундамента дома. Повороты выполняются с помощью фитингов. Трубы и элементы соединения должны быть выполнены из одного материла, иначе при охлаждении или нагреве система может разгерметизироваться.
Все места соединения проверяются на герметичность. Стыки дополнительно можно промазать силиконовым герметиком.
Место соединения септика и трубопровода должно быть подвижным, в противном случае при сезонных смещениях грунта трубы могут лопнуть.
После установки трубопровода по трубам рекомендуется пустить воду под напором и проверить, нет ли протечек.
Если трубы проложены выше уровня промерзания грунта, то их необходимо утеплить с помощью специальных материалов.
Готовая система канализации засыпается сначала песком, а затем небольшими порциями земли. Песок и грунт насыпаются аккуратно и не утрамбовываются.
Над трубопроводом, длина которого превышает пятнадцать метров, в местах поворотов устанавливаются люки.

Если все расчеты и монтаж системы канализации был сделан правильно, то откачивать сточные воды понадобится не чаще двух раз в год.

Выбирать канализационные наружные трубы следует с учетом возможностей владельца дома и индивидуальных особенностей участка. Тяжелые чугунные изделия в частных домах сегодня используют очень редко. Многие специалисты утверждают, что идеальным вариантом для создания канализации в загородном доме являются трубы из поливинилхлорида.

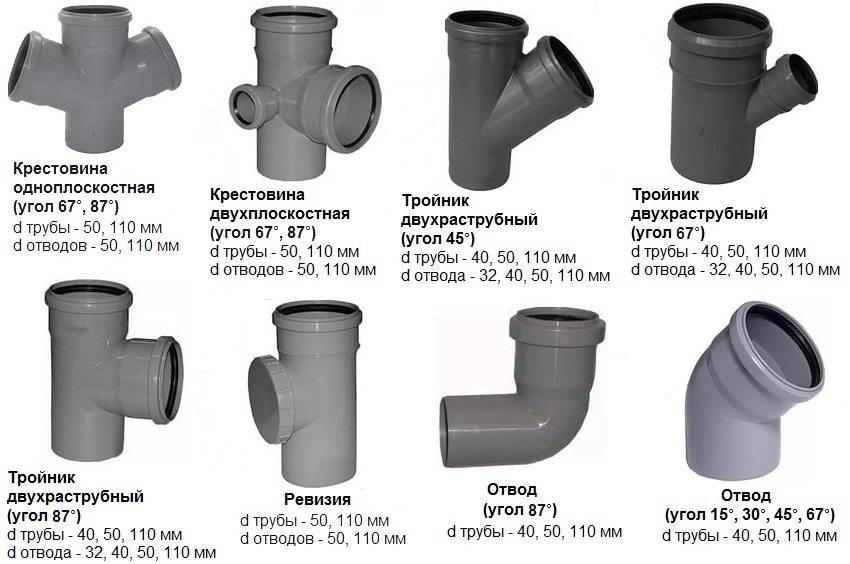

Фитинги «под резиновое кольцо» для внутренней канализации из ПВХ

Для обустройства внутренней канализации производители выпускают такие фитинги для пластиковых канализационных труб «под резиновое кольцо»:

Муфта. В продаже имеется несколько ее разновидностей — ремонтная полнопроходная и с упором.
Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие. Естественно, нужно учитывать размеры канализационных труб из пластика при выборе комплектующих.
Ревизия с крышкой – нужна для выполнения очистных мероприятий.
Тройник. Может иметь угол 45°, 67° или 90°.
Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
Одноплоскостная крестовина. Может иметь угол 45° и 90°.

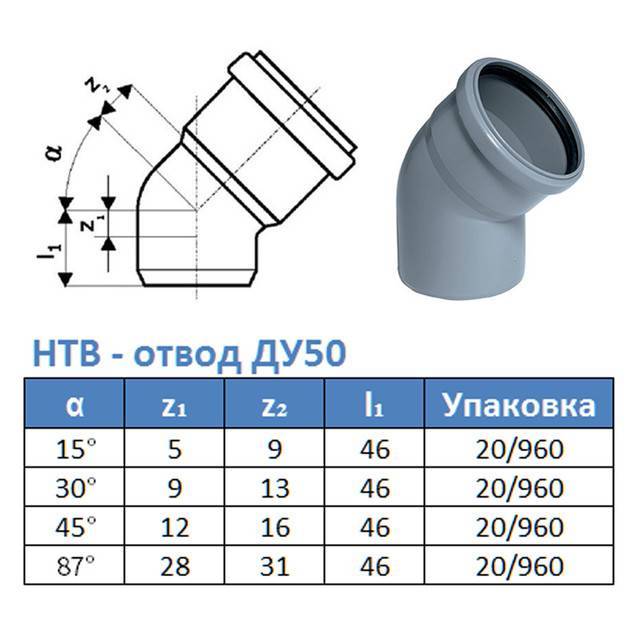

Отвод. Производится с углом 30°, 45° и 90°.
Заглушка.
Патрубок компенсационный.

Выбор уклона и диаметра

В доме полно сантехники, оборудованной системой слива. И если для миниатюрной мойки потребуется труба малого диаметра, то для подключения унитаза будет нужен внушительный отвод.

Чтобы отходы беспрепятственно стекали в канализацию, нужно обеспечить достаточный уклон. Иначе вода и прочие жидкости будут застаиваться. Угол будем считать, как отношение 1 погонного метра труб к уклону в миллиметрах. Приведём данные в виде таблицы.

Техника	Уклон, пог. м / мм	Диаметр трубы, мм
Душ	1:48	40
Унитаз	1:20	100
Ванна	1:30	40
Мойка	1:36	30-40
Биде	1:20	30-40
Стояк	—	100

Мы выяснили, что на размер труб влияют требования нормативных документов. Узнали о классах кольцевой жёсткости, рассчитали коэффициент SDR. Осталось посмотреть в таблицы и выбрать идеальные элементы для системы слива.

Собираем систему канализации для дома или квартиры

Прежде чем разобраться в том, как соединять канализационные трубы, следует понять принцип сборки всей системы канализации.

Итак, все работы следует начинать с создания чертежа, на котором вы должны изобразить свою будущую систему. Возьмите листок бумаги и нарисуйте на нем схематично все сантехнические приборы, которые необходимо подключить к канализации (раковину, унитаз, душ или ванну и т.п.).

Затем соедините их линиями с основным стояком канализации. Каждая линия – это труба

Трубы между собой будут соединяться с помощью фитингов.
Обратите внимание, что канализационные трубы в доме обычно имеют всего два вида: диаметром 50 и 110 мм. Пятидесяти миллиметровые предназначены для отведения стоков от раковин, моек, ванн и душей, а также от стиральных и посудомоечных машин. Если на одной линии получается слишком много сантехнических приборов, то ее диаметр лучше увеличить до 110 мм, иначе у вас часто будут возникать проблемы с засорами.
А вот унитаз подключается только через трубу диаметром 110 мм, при этом само соединение сантехнического прибора производится обычно с помощью гибкой гофры, которая вставляется в канализационную трубу.

Если на одной линии получается слишком много сантехнических приборов, то ее диаметр лучше увеличить до 110 мм, иначе у вас часто будут возникать проблемы с засорами.
А вот унитаз подключается только через трубу диаметром 110 мм, при этом само соединение сантехнического прибора производится обычно с помощью гибкой гофры, которая вставляется в канализационную трубу.

Разобравшись, из каких элементов состоит ваша канализационная система, можно отправляться в магазин. Так как испортить канализационные трубы при работе с ними практически невозможно, не следует закупать комплектующие с запасом. Главное, не забывайте, что каждая труба на одном своем конце имеет расширение, в которое будет вставляться другая труба. Если же вы длинную трубу распилите ножовкой по металлу (срез должен быть строго перпендикулярным) на две части, то у второго элемента не будет такого расширения, и для его соединения с другой трубой или фитингом потребуется сначала установить муфту. При этом стоимость разных комплектов труб (одной с муфтой или двух коротких) будет примерно одинаковой.

Первым в системе канализации будет фитинг-поворотник, к которому вы с одной стороны подсоедините гибкий шланг сантехнического прибора (сифона), а с другой – трубу. Можно, конечно, обойтись и без этого фитинга, соединив сифон сразу с трубой, но в этом случае, если стык окажется не герметичным, существует вероятность протекания стыка.
Вставляя трубу в фитинг (или наоборот) обязательно соблюдайте два условия:
в стыке должна быть уложена резиновая прокладка (она продается в комплекте);
труба должна входить в фитинг (или в другую трубу) на всю возможную глубину.

Далее, в местах подсоединения к этой трубе другой сантехники, ставятся фитинги-тройники. Если необходимо соединить трубы разного диаметра, воспользуйтесь специальным фитингом-переходником.
Собирая канализацию, не забывайте про создание необходимого уклона труб, иначе ваша система не обеспечит отвод жидкости.
Собирать систему надо двигаться от сантехнических приборов к главному стояку, чтобы току воды не мешали стыки.

Пластмассовые трубы

Для того, чтобы найти ответ на вопрос, какие трубы лучше для канализации, необходимо рассмотреть свойства всех видов продукции трубного проката. Только тогда можно будет сделать правильный выбор.

Так, несмотря на рост популярности пластмассовых труб для канализации применять их везде не получается, поэтому конструкцию таких изделий необходимо модифицировать. Современная промышленность идёт в ногу со временем. Откликаясь на нужды потребителей, она выпускает несколько модификаций полимерной продукции.

ПВХ трубы. Аббревиатура ПВХ обозначает материал поливинилхлорид. Используются такие трубы под самотёчную канализацию, то есть такую, в которой стоки перемещаются благодаря силе гравитации и уклону трубопровода. Данным изделиям присуща прочность и стойкость к ультрафиолету. Они нашли применение, преимущественно, во внутренних системах отвода нечистот, поскольку плохо переносят воздействие агрессивных сред и перепады уличной температуры. Однако при правильном подходе, можно устанавливать поливинилхлоридные изделия и в наружных сетях.

Классификация ПВХ полимерных труб для канализации по классу прочности выглядит следующим образом:

лёгкие. Класс SN2. Используются, когда система отвода стоков не проходит под дорогами и лежит на малой глубине;
средние. Класс SN4. Сфера применения пластмассовых канализационных труб этого класса – трубопроводы под небольшими дорогами;
тяжёлые трубы для канализации. Класс SN8. Прокладываются под автомагистралями и промышленными объектами.

Трубы из ПВХ применяют для обустройства систем канализации в помещениях, вне их и даже под землей

Трубы из непластифицированного поливинилхлорида (аббревиатура НПВХ). Они применяются в системе отвода стоков любого типа: внутренней и внешней, безнапорной и напорной. Минусом канализационной трубы НПВХ является плохая температуроустойчивось и горючесть. Это обусловлено свойствами исходного материала.

Трубы из полипропилена. Данные изделия отличает длительный – до 100 (!) лет – срок службы и устойчивость к воздействию высоких температур. Совокупность таких характеристик позволяет их использовать не только в качестве трубы для канализации в частном доме, но и в системе горячего водоснабжения.

Полипропиленовая трубная продукция обладает следующими достоинствами:

под воздействием высоких механических нагрузок ПП изделия деформируются, но не ломаются;
высокая диффузионная стойкость;
экологическая безопасность;
стойкость к кислотам и щелочам;
высокая термостойкость. Выдерживают температуру до 100˚С.

Трубы полипропиленовые под канализацию имеют такие недостатки, как:

невысокая устойчивость к воздействию ультрафиолета;
повышенная эластичность. Использовать изделие данного типа рекомендуется только в качестве трубы для внутренней канализации. По причине повышенной мягкости она легко поддаётся деформации во время эксплуатации.

Трубы из полипропилена подойдут только для системы закрытого типа, так как на них негативно влияет ультафиолет

Полиэтиленовые трубы для канализации. Изделия из этого материала способны работать в широком диапазоне температур. Из минусов можно выделить недостаточную термостойкость и высокий коэффициент теплового линейного расширения. Поэтому не рекомендуется использовать полиэтиленовые трубы в системе канализации, в которой сливается горячая вода.

ПНД трубы канализации. Аббревиатура ПНД обозначает материал полиэтилен низкого давления. Из основных достоинств изделий данного типа эксперты выделяют:

небольшой вес;
устойчивость к гидравлическому удару;
возможность эксплуатации при очень низких температурах – вплоть до -70˚С;
отсутствие температурного удлинения и расширения;
низкий коэффициент теплопроводности;
отсутствие коррозии;
большой срок эксплуатации.

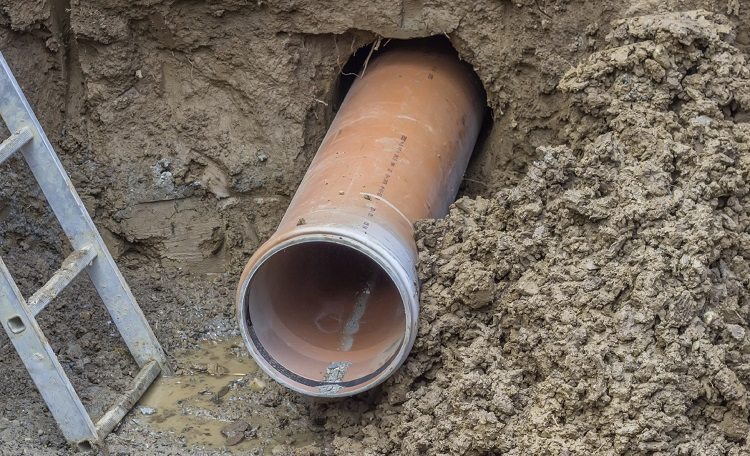

ПНД трубу для наружной канализации необходимо прокладывать исключительно под землёй, поскольку она плохо переносит воздействие ультрафиолета.

Трубы гофрированные для канализации. В данном сегменте рынка стройматериалов такая продукция появилась относительно недавно. По мнению экспертов это, практически, идеальный вариант наружной канализационной трубы. Потребитель же ценит следующие качества гофрированной пластиковой трубы в системе отвода бытовых стоков;

длительный (порядка полувека!) срок эксплуатации;
простота монтажа;
безупречная гладкость внутренней поверхности гофрированных гибких труб для канализации;
доступная цена.
простота в обслуживании.

Как правильно выбрать фитинги

Создание слаженной ассенизационной системы требует точного подбора соответствующих размеров патрубков. Выбирая в каталоге фитинги для канализации, необходимо учесть ряд важных признаков, к которым относятся следующие позиции:

Таблица классификаций канализационных фитингов

номенклатура;
способ установки;
материал;
тип монтажа;
диаметр.

Если производится выбор внутренних элементов, их стенки должны быть около 2.2 мм. Для внешней области нужны более прочные детали с толщиной стенок не менее 3.5 мм.

Главным отличительным признаком соединительных частей для внешней и наружной канализации является цвет детали. Снаружи ставятся оранжевые крепления, а внутри система оснащается серыми приспособлениями.

Виды канализационных ПВХ труб и переходников

В зависимости от того, на каком отрезке магистрали будет использоваться изделие, выделяют:

Облегченные трубы SN-2, используются на участках с наименьшими нагрузками: при прокладке бытовой канализации в помещении, а также в жилых зонах, где отсутствует транспортная нагрузка.
Более плотные трубы SN-4 применяются для прокладки канализации под автодорогами с умеренным транспортным движением.
Промышленные трубы SN-8 предназначены для использования в квартальных и городских магистралях канализации, на производстве, а также на участках с интенсивной транспортной нагрузкой.

Рекомендуем ознакомиться: Частичная и полная замена труб отопления в квартире

При монтаже ПВХ канализации применяются не только трубы, но и различные фасонные изделия:

повороты, позволяющие менять направление трубопровода,
тройники и крестовины для разводки,
редукторы, позволяющие соединять между собой изделия разного диаметра,
компенсаторные патрубки для уменьшения влияния линейного расширения на трубопровод,
всевозможные муфты, хомуты и так далее.

Желательно, чтобы трубопровод имел как можно меньше изгибов и разветвлений. С одной стороны, это существенно снизит затраты, а с другой, обеспечит большую стабильность всей конструкции.

Область применения и материалы

Фитинги используют для соединения, поворота, разветвления труб, перехода на другое сечение Прежде монтаж канализации выполнялся на основе труб из чугуна с фурнитурой из металла. Для сборки требовалось использование различных видов сварки.

Современные хозфекальные трубопроводы внутри и снаружи зданий, а также дренажные магистрали комплектуются из пластиковых деталей.

Полимерные изделия обладают стойкостью почти ко всем видам агрессивных сред, мало весят, имеют долгий срок эксплуатации и легки в установке. Их использование существенно повышает эксплуатационные показатели инженерных коммуникаций, удешевляет их обустройство.

Популярностью пользуются изделия из поливинилхлорида благодаря небольшой массе и бюджетной стоимости. Фасонные элементы из ПВХ используют для отведения:

постоянных сточных вод в канализации с температурой не больше 80 градусов;
кратковременных стоков с температурой 95 градусов;
химических жидкостей со значением pH от двух до двенадцати.

Размеры

За основу при измерениях берут номинальный наружный диаметр в миллиметрах. Ещё есть длина и толщина стенок.

ГОСТ

Стандарт ГОСТ 32413-2013 регламентирует две основные характеристики:

Наружный диаметр.
Толщина стенки.

Длину производитель может выбирать самостоятельно. Подробности в таблице.

Номинальный наружный диаметр, мм	Толщина стенки, мм
SN 2, SDR 51	SN 4, SDR 41	SN 8, SDR 34
Min	Max	Min	Max	Min	Max
110	—	—	3,2	3,8	3,2	3,8
125	—	—	3,2	3,8	3,7	4,3
160	3,2	3,8	4,0	4,6	4,7	5,4
200	3,9	4,5	4,9	5,6	5,9	6,7
250	4,9	5,6	6,2	7,1	7,3	8,3
315	6,2	7,1	7,7	8,7	9,2	10,4
355	7,0	7,9	8,7	9,8	10,4	11,7
400	7,9	8,9	9,8	11,0	11,7	13,1
450	8,8	9,9	11,0	12,3	13,2	14,8
500	9,8	11,0	12,3	13,8	14,6	16,3
630	12,3	13,8	15,4	17,2	18,4	20,5
710	13,9	15,5	17,4	19,4	20,8	23,2
800	15,7	17,5	19,6	21,8	23,4	26,8
900	17,6	19,6	22,0	24,4	—	—
1000	19,6	21,8	24,5	27,2	—	—

Внутренние

Трубы предназначены для обустройства внутренних систем канализации. Отвод стоков от кухонных моек, ванн. В продаже много европейских душевых кабин и другого оборудования. Поэтому за основу берут размеры в дюймах.

Условный диаметр, дюйм	Внешний диаметр, мм	Минимальная толщина стенки, мм	Расчетный внутренний диаметр, мм	Масса, кг
1/2	21,3	2,8	15,7	0,238
3/4	26,7	2,9	20,9	0,313
1	33,4	3,4	26,6	0,476
11/4	42,2	3,6	35,0	0,640
11/2	48,3	3,7	40,9	0,759
2	60,3	3,9	52,5	1,012
21/2	73,0	5,2	62,6	1,592
3	88,9	5,5	77,9	2,098
4	114,3	6,0	102,3	2,991
5	141,3	6,6	128,1	4,062
6	158,8	7,1	144,6	5,253
8	219,0	8,2	202,6	8,020
10	273,1	9,3	254,5	11,234
12	318,8	10,3	298,2	14,895
14	355,6	11,1	333,4	17,558
16	406,4	12,7	381,0	22,960

Внешние

Трубы необходимы для транспортировки отходов из дома в септик или городскую канализацию. Диаметр большой, поскольку нужно обеспечить высокую пропускную способность.

Коэффициент (Класс)	Диаметр, мм	Стенка, мм	Длина, мм
SDR 51 (SN2)	110	3,2	1000
SDR 51 (SN2)	110	3,2	2000
SDR 51 (SN2)	110	3,2	3000
SDR 51 (SN2)	110	3,2	4000
SDR 51 (SN2)	110	3,2	5000
SDR 51 (SN2)	110	3,2	6000
SDR 51 (SN2)	160	3,2	1000
SDR 51 (SN2)	160	3,2	2000
SDR 51 (SN2)	160	3,2	3000
SDR 51 (SN2)	160	3,2	4000
SDR 51 (SN2)	160	3,2	5000
SDR 51 (SN2)	160	3,2	6000
SDR 41 (SN4)	160	4,0	1000
SDR 41 (SN4)	160	4,0	2000
SDR 41 (SN4)	160	4,0	3000
SDR 41 (SN4)	160	4,0	4000
SDR 41 (SN4)	160	4,0	5000
SDR 41 (SN4)	160	4,0	6000
SDR 51 (SN2)	200	3,9	1000
SDR 51 (SN2)	200	3,9	2000
SDR 51 (SN2)	200	3,9	3000
SDR 51 (SN2)	200	3,9	4000
SDR 51 (SN2)	200	3,9	5000
SDR 51 (SN2)	200	3,9	6000
SDR 41 (SN4)	200	4,9	1000
SDR 41 (SN4)	200	4,9	2000
SDR 41 (SN4)	200	4,9	3000
SDR 41 (SN4)	200	4,9	4000
SDR 51 (SN2)	250	4,9	1000
SDR 51 (SN2)	250	4,9	2000
SDR 51 (SN2)	250	4,9	3000
SDR 41 (SN4)	250	6,2	5000
SDR 41 (SN4)	250	6,2	6000
SDR 51 (SN2)	315	6,2	1000
SDR 51 (SN2)	315	6,2	2000
SDR 51 (SN2)	315	6,2	3000
SDR 51 (SN2)	315	6,2	4000
SDR 51 (SN2)	315	6,2	5000
SDR 51 (SN2)	315	6,2	6000
SDR 41 (SN4)	315	7,7	1000
SDR 41 (SN4)	315	7,7	2000
SDR 41 (SN4)	315	7,7	3000
SDR 41 (SN4)	315	7,7	4000
SDR 41 (SN4)	315	7,7	5000
SDR 41 (SN4)	315	7,7	6000
SDR (SN8)	315	9,7	6000
SDR (SN8)	400	12,3	6000
SDR (SN8)	500	15,3	6000

Патрубки

Понадобятся для соединения труб между собой или для подключения потребителей к канализации.

Диаметр, мм	Толщина стенки, мм	Длина, мм
50	1,8	250
50	1,8	500
50	1,8	750
50	1,8	1000
50	1,8	1500
50	1,8	2000
50	1,8	3000
110	2,7	250
110	2,7	500
110	2,7	750
110	2,7	1000
110	2,7	1500
110	2,7	2000
110	2,7	3000
110	2,2	250
110	2,2	500
110	2,2	750
110	2,2	1000
110	2,2	1500
110	2,2	2000

Фитинги «под резиновое кольцо» для наружной канализации

Муфта. В продаже имеется несколько ее разновидностей – ремонтная полнопроходная и с упором.
Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие.
Ревизия с крышкой – нужна для выполнения очистных мероприятий.
Тройник. Может иметь угол 45°, 67° или 90°.
Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
Одноплоскостная крестовина. Может иметь угол 45° и 90°.
Отвод. Производится с углом 30°, 45° и 90°.
Заглушка.
Патрубок компенсационный.

Когда создается наружная канализация – трубы и фитинги соединяют «под резиновое кольцо» с применением следующих элементов:

Муфта.
Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
Тройник. Продается с углом 45°, 67° или 90°.
Трехраструбный тройник с углом 90°.
Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
Заглушка.
Одноплоскостная крестовина. Может иметь угол 90°.
Ревизия с крышкой.
Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
Двухколенный сифон.

Муфта. В продаже имеется несколько ее разновидностей — ремонтная полнопроходная и с упором.
Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие. Естественно, нужно учитывать размеры канализационных труб из пластика при выборе комплектующих.
Ревизия с крышкой – нужна для выполнения очистных мероприятий.
Тройник. Может иметь угол 45°, 67° или 90°.
Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
Одноплоскостная крестовина. Может иметь угол 45° и 90°.
Отвод. Производится с углом 30°, 45° и 90°.
Заглушка.
Патрубок компенсационный.

Муфта.
Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
Тройник. Продается с углом 45°, 67° или 90°.
Трехраструбный тройник с углом 90°.
Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
Заглушка.
Одноплоскостная крестовина. Может иметь угол 90°.
Ревизия с крышкой.
Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
Двухколенный сифон.

Область применения канализационных фитингов

Порядок выбора

Типы фитингов
