Канализационные колодцы: виды, устройство, диаметр и цена

Выбор дополнительного оборудования для очистных сооружений канализации

Для очистки хозяйственно-бытовых стоков в частном доме используются септики, автономные канализации и другие виды конструкций.

Выделяют два типа стоков:

Черные – стоки из туалета.
Серые – отработанная жидкость из кухни, ванной, мойки и бытовых приборов, например, посудомоечной или стиральной машины.

На канализационные отходы в общем объеме стоков приходится около 30%. Чаще всего отработанная жидкость поступает из ванной и мойки. В среднем один человек расходует в сутки около 160-200 л воды. В большинстве случаев для очистки системы применяется механических и биологический способ очистки, поскольку именно эти технологии считаются самыми практичными, безопасными и доступными в цене.

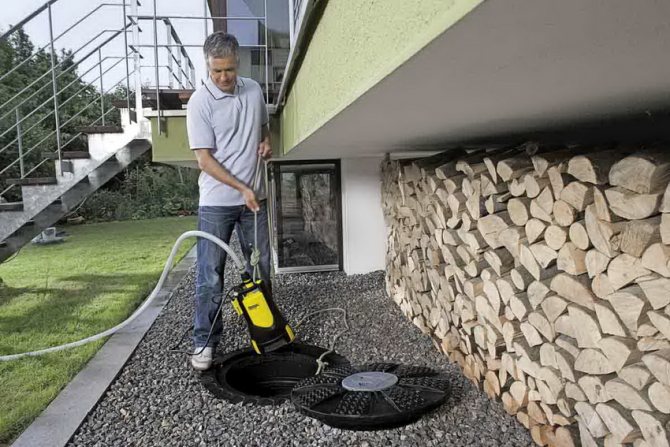

Очищение канализации с помощью погружного насоса

Стоимость и особенности фанового стояка канализации в частном доме

Канализация состоит не только из трубопровода и накопительной емкости. Для эффективного функционирования системы потребуется дополнительное коммуникационное оборудование в виде фанового стояка. Такая труба служит соединяющим элементом между общей магистралью и атмосферой. Основная задача фанового стояка заключается в обеспечении вентиляции внутри системы.

Статья по теме:

Установка фановой трубы необходимо в следующих случаях:

канализационная система автономного типа размещается неподалеку от жилого здания;
дом имеет два или более этажей, куда подведены канализация и водопровод;
диаметр канализационных стояков находится в пределах 50-110 мм;
эксплуатация дачного домика сопровождается одновременным выпуском большого количества стоков, например, если на участке имеется бассейн или другой тип водного оборудования.

Фановые трубы бывают жесткими, раздвижными, угловой или прямой формы. Некоторые из них комплектуются хомутом, удлинителями или переходными деталями.

Средние расценки на фановые трубы:

Тип элемента	Диаметр, мм	Цена, руб.
Гибкая труба	110	120
Прямая труба	110-180	350
Прямая труба	110-250	350
Труба под углом 22,5º	110	400
Труба под углом 45º	110	400
Труба под углом 90º	110	450
Труба эксцентрик	110	450
Прямая труба	110-400	450
Труба под углом 90º, укомплектованная обратным клапаном	110	3950
Прямая труба, укомплектованная обратным клапаном	110-400	4650

Зачем нужно купить насос для откачки канализации: цены и особенности оборудования

Канализационная система, организованная на дачном участке, не может нормально функционировать без регулярной чистки емкостей накопительного типа или прогонки стоков в сторону центрального коллектора. Для эффективного выполнения этих задач специалисты советуют купить фекальные насосы для откачки канализации. Эти устройства представляют собой обширную категорию агрегатов, каждый из которых ориентирован на определенные условия эксплуатации.

По типу установки выделяют следующие разновидности насосов:

поверхностные;
погружного типа;
полупогружные устройства;
полупогружные фекальные агрегаты;
насосные установки бытового назначения.

Остановившись на определенном типе установки в первую очередь следует обратить внимание на рабочее напряжение насоса. Чаще всего дачные участки питаются от сети в 220 В, но бывают и системы с тремя фазами

Для таких случаев рекомендуется покупать оборудование, рассчитанное на 380 В. Уровень мощности при выборе насоса также важен. В большинстве случаев такое оборудование эксплуатируется в условиях высоких нагрузок, поэтому редко можно встретить агрегат, мощность которого меньше 400 Вт.

Средняя цена фекальных насосов для откачки канализации Джилекс:

Модификация	Высота подъема воды, м	Глубина, м	Мощность, Вт	Цена, руб.
Тугунок 140/6 5400	6	8	250	3300
Фекальник 200/10 Ф 5301	10	8	880	4400
Фекальник 230/8 5401	8	8	590	4400
Фекальник 150/7Н 5302	7	8	550	5900
Фекальник 255/11 Н 5303	11	8	1100	6900

Виды колодцев

Канализационные колодцы делятся на виды по разным параметрам. На основе среды, которую они транспортируют, они делятся на следующие виды:

Бытовые. Через них отходят воды, смешанные с отходами. Разделяются хозяйственные и фекальные отходы.
Промышленные. Транспортируемая среда здесь – воды, чей механический и химический состав изменился под воздействием производственных отходов.
Атмосферные. В канализационную систему через такие колодцы проходят дождевые, талые и паводковые воды.

Отдельного упоминания заслуживают смотровые колодцы. Они устанавливаются на важные участки канализационной сети.

По материалу изготовления изделия делятся на такие виды:

Кирпичные. Раньше это был основной материал, из него изготавливали большинство колодцев. Сейчас его используют реже.
Железобетонные канализационные колодцы устанавливаются повсеместно.
Пластиковые. Готовые колодезные конструкции из пластика отличаются малым весом и лёгкостью монтажа.

Канализационные колодцы, применяемые в частных домах, делятся на следующие виды:

Накопительный. В него стекаются все нечистоты: из кухни, туалета, ванной комнаты. Его размер зависит от объёма потребляемой воды и количества человек, проживающих в доме. Он размещается в низко расположенной части для обеспечения нужного угла наклона. Стоки перемещаются самопроизвольно. Его конструкция основана на оштукатуренных железобетонных кольцах или готовой пластиковой ёмкости.
Фильтрующий. В него устремляются стоки, а затем переходят через фильтрационную систему в грунт. В основании конструкции расположен многослойный фильтр из гравия и песка. Получается система без дна в традиционном понимании.

Конструктивное исполнение колодцев

ГОСТ 2080-90 устанавливает, какие разновидности могут иметь колодцы для канализации, их геометрические размеры и материалы, используемые для изготовления.

Этим же документом регламентируются требования к техническим характеристикам изделий, а именно:

прочности;
жёсткости;
трещиностойкости;
морозостойкости;
водонепроницаемости;
виду стали, применяемой для армирования.

Важно! Соответствовать всем предъявляемым требованиям могут только конструкции, изготовленные заводами по производству ЖБИ, имеющими лицензированные лаборатории. Изделия, не прошедшие должного контроля качества, выпущенные неспециализированными предприятиями, могут оказаться некачественными и недолговечными

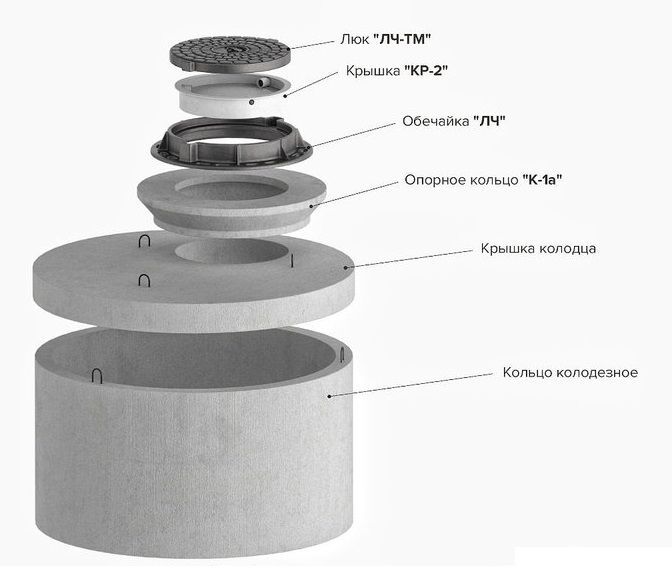

ГОСТ 2080-90, а именно его приложение регламентирует устройство круглых сборных железобетонных канализационных колодцев. Документ содержит чертежи готовых изделий с таблицей размеров.

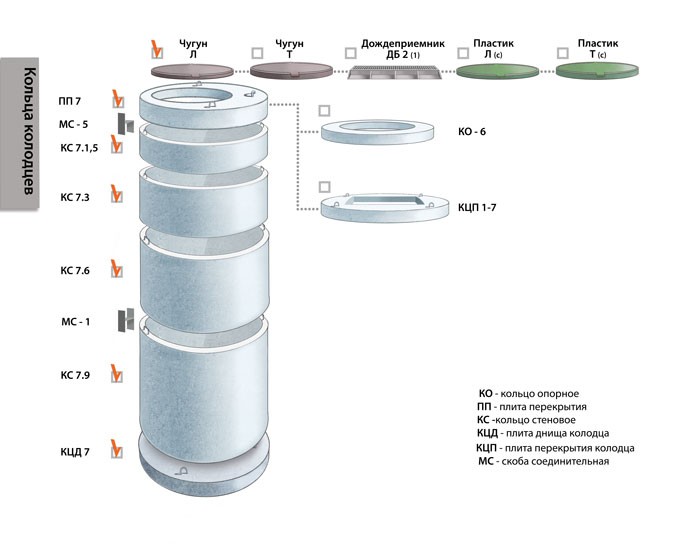

При выборе комплектующих изделий для монтажа колодца следует знать их обозначения согласно ГОСТ, они состоят из нескольких групп.

Первая из них содержит набор букв, они обозначают:

КФК – камера для фекальной канализации, используемой в хозяйственных и бытовых нуждах;
КДК – камеры, предназначенные для внутриквартальных сетей;
КЛК, КЛВ – изделия для ливневой канализации;
КВГ – для водопровода и газопроводов;
КС – кольцо стеновое;
ПД – дорожные плиты, ПН – плита донная, ПП – плита для перекрытия.

Цифры обозначают геометрические размеры изделий, указанные в дециметрах.

Например, обозначение КФК13 говорит о том, что изделие предназначено для фекальной канализации и имеет внутренний диаметр 1250 мм. КС10.12 – это кольцо стеновое с внутренним диаметром 1000 мм и высотой стенки 1,2 м.

Качественный канализационный колодец должен изготавливаться из специальных марок тяжёлого бетона.

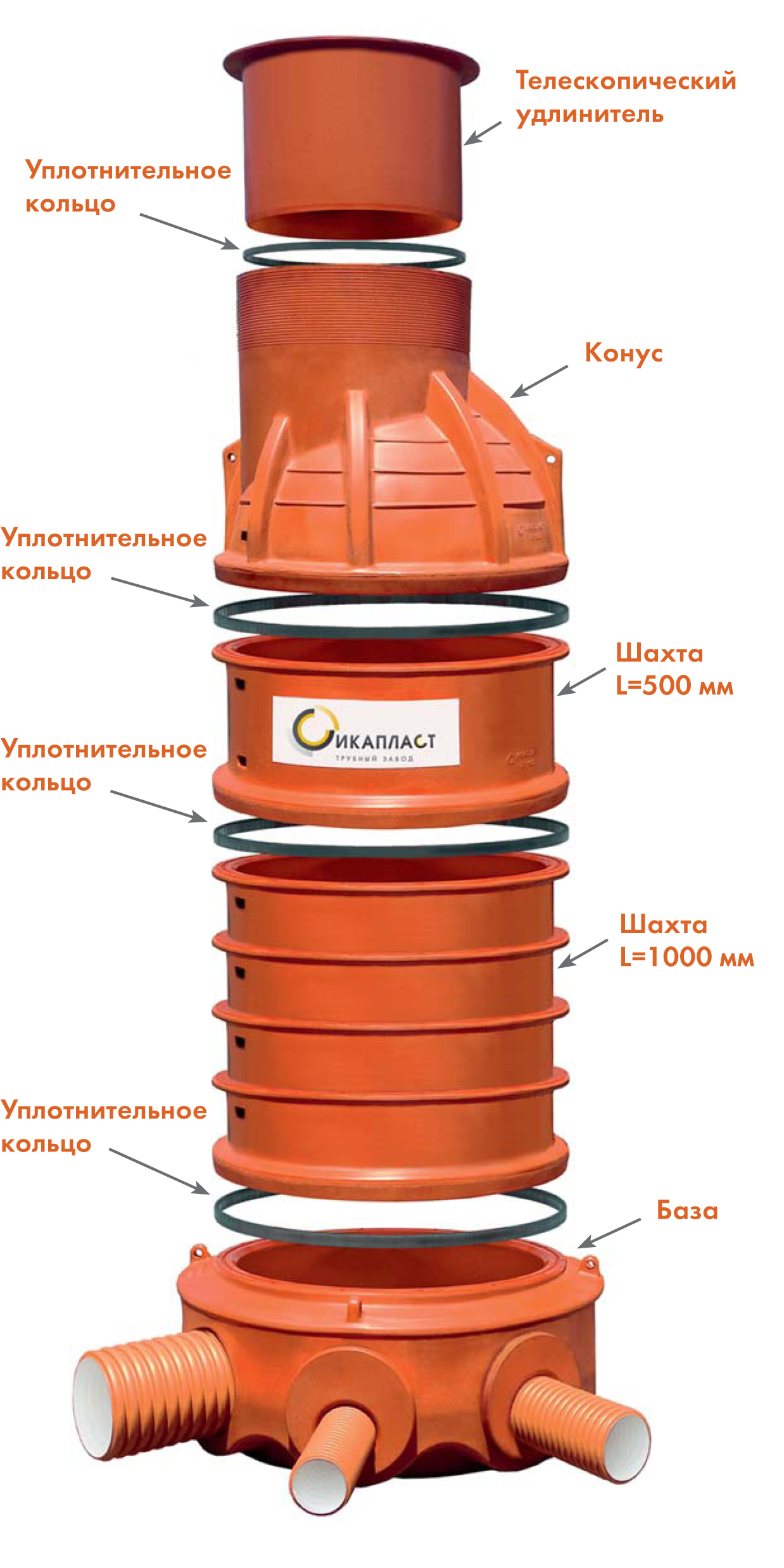

Монтаж смотрового пластикового колодца

Последовательность операций по установке следующая.

Для изготовления емкости по заданным размерам отрезается гофрированная труба и сбоку проделываются отверстия для труб. В них устанавливаются уплотнительные манжеты.
Копается котлован и оборудуется подсыпкой из щебня. Ее следует залить цементным раствором и после застывания застелить геотекстилем.
Укладывается днище. На нем устанавливается труба, вход подключается к выходу через герметичные муфты. При большой высоте колодца диаметр трубы подбирается не менее 1 м, чтобы можно было спуститься вниз для обслуживания коммуникаций.
Свободное пространство снаружи засыпается щебнем мелкой фракции, чтобы не повредить трубу острыми краями осколков. Перед этим в трубы вставляются пробки и шахта заполняется водой, чтобы он не деформировался от давления грунта. Иногда вокруг него делается кирпичная кладка для повышения прочности.
Сверху устанавливается крышка.

Конструкцию колодца можно обустроить самостоятельно. Можно приобрести готовую из пластика со всеми комплектующими, но стоимость ее высока. Колодцы из полипропилена объемом 3 м3 стоят 65 тыс. руб. Монтаж производится аналогичным образом.

Обратите внимание! Чтобы смотровой колодец не вытеснили грунтовые воды, его следует прикрепить к бетонной плите ремнями или цепями

Обозначение колодцев в канализационных системах

Если перепад высот между выпуском дома и концом канализационной сети большой, сточные воды будут течь по трубопроводу с большой скоростью. Скорость и объем сточных вод – это энергия, которая способна смыть все на своем пути.

Перепадные канализационные колодцы необходимо устраивать в следующих случаях:

уменьшить скорость потока;
канализация должна быть проложена под или над существующими инженерными сетями, такими как газ и вода;
необходимо проложить трубы под дорогой;
колодец необходимо оборудовать переливным патрубком в камеру резервуара или септика;

Во всех этих случаях уровень водного потока меняется, резко падая и ускоряясь с высоты. Для того чтобы энергоповышающие стоки не повредили элементы канализационной системы, необходимо сделать скважину перепада давления с водяным гасителем.

Принцип работы перепадного колодца канализации

Существует несколько типов конструкций капельных колодцев, которые различаются по конструкции и функциям. Выбор зависит от рельефа и особенностей грунта на участке, а также конфигурации и особенностей прокладки канализации.

Классификация колодцев

Классификация колодцев позволит нам определить, какие сооружения будут пригодны для вашего участка из всей таблицы канализационных колодцев.

Колодцы бывают следующих видов:

Смотровой – необходим для контролирования работы всей системы.
Перепадный – используется в местах, имеющих сильные перепады труб.
Поворотный – применяется в местах резких поворотов труб для избежание засоров.
Фильтрационный – нужен для очистки сточных вод.
Накопительный – необходим для аккумулирования стоков.

Часто один колодец может выполнять несколько разных функций. Рассмотрим каждый тип более подробно.

Разновидности колодцев

Смотровые колодцы

Для хорошего доступа к подземным коммуникациям и их осмотра обычно используют смотровые колодцы канализационные, где трубу или коллектор водоотводящего трубопровода заменяют открытым лотком. Данный тип незаменим там, где меняется направление, а также уклон или диаметр трубопровода, в местах присоединений и на длинных прямых участках. Также данный тип призван проверять необходимость очистки канализационного колодца.

Смотровой линейный канализационный колодец (снаружи и внутри)

Поворотные колодцы

При наличии угла поворота на магистрали канализации больше 45 градусов и мест соединения или разветвления канализационной сети, применяется колодец канализационный поворотный, который часто одновременно используется в качестве смотрового.

Данное устройство можно использовать в качестве и поворотного, и смотрового

Перепадные колодцы

При объединении трубопроводов различной глубины в одну сеть канализационные колодцы перепадные делают возможным подключение канализационных труб на уровне выше лотковой части.

Предназначение данного типа устройств:

соединение канализационных выпусков и коллекторов глубокого заложения;
обход мест пересечения подземных сооружений;
предотвращение высокой скорости сточных вод, возникающей из-за превышения уклона участка (используются в качестве гасителя скорости потока);
уравнивание уровня выпуска сточных вод с берега с уровнем воды в водоеме.

Перепады, имеющие высоту до 600 мм на трубопроводах до 500 мм в диаметре, реализуют в виде вертикального стояка с водоотбойным приямком, имеющим равное диаметру трубопровода сечение. Меньшие перепады (до 300 мм) на трубопроводах до 600 см в диаметре можно выполнить плавным сливом, используя не перепадные канализационные колодцы, а смотровые.

Внешний вид и схема перепадного колодца

Фильтрующие колодцы

Данный вид колодцев служит для очищения сточных вод, но их постройка допустима лишь в тех случаях, когда отдельный дом стоит на песчаных грунтах или на супесях. При этом грунтовые воды должны быть ниже основания колодца минимум на метр. Также должно соблюдаться условие фиксированного расхода воды в сутки – не более 50 см3 (то есть, в дом должен иметь не более 3-х жильцов). При этом норма площади колодца для супесей составляет 1,5 кв метра, а для песчаных грунтов – 1 кв метр. Если расход воды составляет до одного кубометра, становится возможна установка колодца на 5 человек, размеры которого должны равняться 2 кв метрана супесях и 1,5 кв метра на песчаном грунте.

Рынки очистных сооружений представляют уже готовые колодцы, цена которых вполне демократична, а монтаж не отнимает много времени и не требует наличия тяжёлой техники, поэтому люди все чаще предпочитают устраивать колодец для канализации своими руками.

Схема фильтрующего колодца

Совет от профессионала:

Если возведение фильтрационного колодца не представляется возможным, используют подземные фильтрационные поля, обладающие массой преимуществ. Обустраивают их с теми же условиями.

Накопительные колодцы

Накопительный колодец является более современной и экологически безопасной модификацией выгребной ямы. Такое устройство обладает целым рядом достоинств:

объемы емкостей варьируются в широком диапазоне от 2 до 50 тыс. литров, а значит, можно будет подобрать изделие под конкретные нужды;
такой резервуар не загрязняет участок;
вокруг канализационной системы не распространяется неприятный запах;
зачастую пользователи выбирают подземный вариант размещения, что повышает эстетические свойства.

Ниже рассмотрены основные характеристики, которые подойдут как для накопительных, так и для фильтрационных колодцев.

Внешний вид накопительного колодца

Классификация колодцев для канализации

Колодцы для системы канализации изготавливают разных параметров, соответственно, они подразделяются на отдельные типы.

Накопительный и фильтрующий тип

Большое сооружение, предназначенное для стока из частного дома всех нечистот, называется накопительным. Параметры конструкции подбираются в зависимости от количества жителей в доме и объема расходуемой воды.

Чаще такие конструкции обустраивают в низкой части приусадебного участка. Это необходимо для обеспечения уклона сточно-канализационных труб, по которым из здания удаляется самотеком отработанная жидкость.

Для производства таких сооружений чаще всего используют железобетонные кольца, но можно и заводские емкости, изготовленные из пластика. Преимущество пластиковых изделий – малый вес. Поэтому с ними легче работать. Для самостоятельного обустройства канализационной системы загородного дома нужно иметь опыт.

При обустройстве накопительного железобетонного колодца нужно тщательно заделывать щели между отдельными кольцами, чтобы через них не проникали жидкие нечистоты и не распространяли неприятные запахи.

Для приема жидких отходов и их частичной утилизации в системе канализации предусматривается фильтрующий колодец. В нем в отличие от накопительной конструкции стоки не задерживаются до вывоза. Нечистоты проходят фильтрацию и удаляются в грунт.

В структуре фильтрующих сооружений днище не предусмотрено. Вместо него делается многоступенчатый фильтр, в состав которого входит слой песка, нескольких слоев гравия разных фракций.

Для возведения стенок фильтрующих конструкций чаще применяются железобетонные кольца или делается кирпичная кладка.

Смотровые конструкции

Тип смотровой конструкции.

Смотровые сооружения делятся на разные типы, в зависимости от их предназначения.

Линейные. Конструкция возводится на прямых участках канализационной сети, не требует специальных знаний для проведения самостоятельного монтажа. Их длина зависит от диаметра трубопровода и может быть от 35 до 300 м.
Узловые. Сооружения устанавливаются на участках соединения ответвлений системы канализации.
Поворотные. Установка изделий осуществляется в местах изменения направления линии канализации. В этом пункте выполняется техническое обслуживание. Такие конструкции монтируются на всех изгибах трубопровода.
Контрольные. Этот вид изделий обустраивается на участках схождения магистралей, обслуживающих разные участки, где они входят в центральную линию канализации.

Смотровые промежуточные виды колодцев требуется монтировать на всех прямых линиях с шагом 35-300 м, а также на участках:

присоединения боковых магистралей;
изменения направления стоков;
наличия уклона трубопровода;
изменения диаметра трубы.

Чаще такие конструкции представляют собой шахты с камерой, где между собой соединяются трубопроводы разных линий специальным лотком. Они могут отличаться глубиной прохождения трубопроводных магистралей.

Перепадные разновидности

Предназначение перепадных колодцев – регулировка движения стока по высоте, изменение скорости потока.

Перепадные канализационный колодец.

Их сооружают в следующих случаях:

существует риск резкого изменения скорости потока;
при необходимости уменьшения глубина входящей магистрали;
трубопровод пересекает сооружения, расположенные под землей;
сооружение является последним перед выбросом сточной воды в водоем с затопленным выпуском.

Перепадные конструкции в зависимости от внутреннего устройства различают по типу перепадов:

трубчатые варианты с вертикальной трубой;
с водобойным сооружением;
с наличием отбойно-водосливной стенки;
быстротоки – короткие отрезки, имеющие большой наклон, предназначенный для разгона потока, теряющего скорость;
многоступенчатые шахматные конструкции, предназначенные для гашения снижающейся энергии.

Материалы для изготовления колодцев

Устройство колодца канализационного предусматривает возможность использования различных материалов.

Кирпичная кладка обладает высокой прочностью, и при наличии некоторых навыков возведение сооружения не потребует много времени. Технологические отверстия в данном случае выполняются на этапе строительства.
Бетонные колодцы могут строиться заливным способом (с использованием опалубки) или путем монтажа готовых изделий (колец различного диаметра). Отверстия для подводящих и отводящих труб в заливных конструкциях выполняются на этапе заливки, в готовых ЖБИ отверстия необходимо сделать перфоратором или иным подходящим инструментом.На фото линейный колодец для канализации из железобетонных колец

Установка канализационных колодцев из пластика может потребовать якорения к бетонному фундаменту, если грунтовые или паводковые воды поднимаются близко к поверхности земли и существует вероятность всплывания легкой конструкции. Самопроизвольное движение незафиксированного колодца под воздействием воды способно повредить другие элементы системы.

Назначение подземных смотровых камер

Канализационный контур предназначен для оперативного отвода бытовых стоков, дождевых и талых вод в специально отведенные отстойники, канализационные колодцы или коллекторы. Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети.

Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.

Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.

Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы

Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже.

Точно определить место утечки помогают также смотровые камеры.

Галерея изображений

Фото из

Большие смотровые колодцы

Квадратный смотровой колодец

Пластиковая готовая конструкция

Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды.

За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.

Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании

Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры.

Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.

На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность

Это интересно: Фотообои в коридор и прихожую — описываем со всех сторон

Назначение перепадных колодцев в канализационной системе

Если между выходом из дома и конечной точкой канализационной сети имеется серьезная разница по высоте, то стоки по трубам течь будут с большую скорость. А скорость и масса воды – это энергия, которая с легкостью может разрушить все на своем пути.

Схемы колодцев с перепадом

Согласно СНиПам, первый вариант с водосливом практического профиля разрешается применять только при перепадах высотой до трех метров и сечением труб до 600 мм. В остальных ситуациях придется делать колодец с гасителями потока.

В одних конструкциях вода гасится об дно, а в других используются специальные отбойники. Особняком стоит последний тип, который подразумевает ускорение потока. Его устанавливают именно для увеличения скорости водотока, чтобы уменьшить вероятность засорения труб.

В качестве стройматериала для колодцев с перепадами используют:

железобетон или бетон;
полимеры;
кирпич;
стекловолокно.

Самыми дорогими, но простыми в монтаже являются стекловолоконные и пластиковые изделия заводского изготовления. Дешевле всего колодец получится сделать из железобетонных колец, однако для их установки нужен кран. Также своими руками такое сооружение можно залить из бетона или выложить из кирпича – просто, но трудоемко.

МЕТОДЫ И ПРИЕМЫ РАБОТ

Устройством бетонной подготовки и лотков занимается звено № 1 следующего состава:

бетонщик 4 р. – 1 чел. (1) звеньевой;

бетонщик 2 р. – 1 чел. (2).

Доставленная на место устройства колодца бетонная смесь подается бетонщиком (2) к месту укладки по деревянному лотку. Находящийся в котловане бетонщик (1) укладывает бетон в основание колодца и уплотняет с помощью ручной трамбовки.

После устройства бетонной подготовки на нее укладывается арматурная сетка и производится бетонирование лотка. Зачистку дна и откосов котлована, подготовку основания под колодец, заделку труб в лоток и монтаж элементов колодца производит звено № 2 следующего состава:

машинист автокрана 5 р. – 1 чел. (1)

трубоукладчик 4 р. – 1 чел. (2) звеньевой

трубоукладчик 4 р. – 1 чел. (3)

трубоукладчик 3 р. – 2 чел. (4;5)

трубоукладчик 2 р. – 1 чел. (6).

Перед началом работ по устройству колодца трубоукладчик (4) производит зачистку откосов и дна котлована, проверяет соответствие проекту отметки дна и крутизну откосов котлована.

Трубоукладчики (6 и 5) заняты работой по пропитке грунта основания колодца битумом. Разрыхленный и пропитанный битумом грунт разравнивается и трамбуется с помощью ручных трамбовок.

Трубоукладчики (2 и 3) заняты работой по подготовке к монтажу железобетонных колец колодца, заделкой трубопроводов в лоток, монтажом колец колодца и устройством глиняного замка у мест соединения трубопроводов с лотком.

Расстановка рабочих в период монтажа колодцев: трубоукладчик (5) находится наверху и занимается строповкой грузов, трубоукладчики (2 и 3) – на монтаже элементов колодца в котловане, трубоукладчик (4) занимается подготовкой оснований колодцев к монтажу и затиркой швов смонтированных элементов колодца и трубоукладчик (6) – на вспомогательных работах (очистка железобетонных колец колодца от загрязнений, подноска материалов, инструмента и т.п.).

Трубоукладчик (5), застропив четырехветвевым стропом нижнее кольцо колодца, подает сигнал машинисту крана поднимать груз. После пробного подъема на высоту 0,1-0,2 м над уровнем земли трубоукладчик (5) проверяет надежность строповки и разрешает производить подачу кольца к месту его установки. Трубоукладчики (2 и 3), приняв железобетонное кольцо колодца, устанавливают его на растворе на лоток. После выверки правильности установки кольца производится его расстроповка и звеньевым подается сигнал об уборке строп и подготовке к монтажу следующего кольца.

Выступающий из-под колец (при их установке) цементный раствор снимается, а шов тщательно затирается снаружи и изнутри колодца. Правильность установки колец проверяется уровнем и отвесом. Завершающими операциями монтажа колодца являются установка люка (обоймы и крышки) с заделкой обоймы на горловине цементным раствором М-50 и устройство глиняного замка.

Изоляция железобетонных колец колодца битумом производится звеном № 3, состоящим из двух изолировщиков третьего (1)и второго (2) разряда.

Изолировщик (2) разогревает битум в передвижном котле, а изолировщик (1) подготавливает железобетонные кольца к изоляции (очистка от загрязнений, нанесение грунтовки и т.п.).

После высыхания грунтовки изолировщики (1 и 2) с помощью кистей наносят на внутреннюю поверхность колец горячий битум с отступлением от краев на 5 см.

После монтажа колец колодца и заделки стыков изолировщики (1 и 2) производят грунтовку стыков и нанесение на них битума.

Гидравлическое испытание колодца производится звеном № 2 путем наполнения его водой и наблюдения за ее утечкой. Предварительное испытание производится до засыпки колодца грунтом и преследует цель выявления видимых утечек воды, а окончательное – для определения величины утечки, которая не должна превышать для данного колодца 60 л/сутки.

Засыпка колодца грунтом производится слоями с помощью бульдозера. Каждый слой уплотняется трубоукладчиком (4) с помощью пневмотрамбовки.

Завершение работ по устройству колодца является устройство бетонной отмостки вокруг горловины. Бетонная отмостка устраивается бетонщиками звена № 1 в следующем порядке: бетонщик (2) производит рассыпку щебня вокруг горловины с последующей его трамбовкой, а бетонщик (1) укладывает на подготовленное основание бетон и разравнивает его.

Схема устройства перепадного колодца
