Особенности выбора труб и фитингов для канализации

Особенности монтажа

Чтобы обеспечить максимальную плотность стыковки элементов и избежать протечек, сборку и соединение трубопроводов из пластика проводят с соблюдением таких требований:

• Пластиковые детали больших размеров нарезают при помощи специального инструмента – трубореза. Вместо него можно воспользоваться болгаркой или ножовкой.
• Срез выполняют под прямым углом к оси трубы, так как не получится сделать герметичное соединение при наличии перекоса в месте стыка.
• Концы состыковываемых трубных отрезков делают максимально ровными. Кромку спила подвергают обработке наждачкой либо напильником.
• Места соединения склеиваемых фитинговых элементов предварительно обезжиривают, затем намазывают клей и соединяют детали. Выступивший клей удаляют ветошью. Применяя фитинги с уплотнителем, поверхность стыков промазывают силиконовым герметиком.
• Детали вставляют не до упора, а с расстоянием в 1 см для создания компенсационного зазора. Для этого необходимо сделать предварительные замеры и поставить отметку на трубном отрезке для ограничения глубины вхождения.

Избегайте соединений под углом 90 градусов, лучше заменить одно колено под прямым углом на два по 45.

Сфера применения

Трубы из полипропилена обладают множеством положительных свойств, позволяющих использовать их при прокладке внутренней и наружной канализации. Активно применяют такие изделия и при создании теплого пола.

Реже полипропилен применяют при создании наружных инженерных канализационных систем. Это обусловлено его мягкостью. Однако ввиду множества преимуществ полипропилена перед другими материалами современные производители выпускают модели, которые гофрированы снаружи. Изнутри они гладкие, что исключает образование известковых отложений.

Изделия из полипропилена активно используют при установке внутренних водостоков. Они эксплуатируются существенные колебания температур. Для водопроводов холодного типа применяют трубы, выдерживающие давление 1,6 Мпа.

Как правильно выбрать фитинги

Создание слаженной ассенизационной системы требует точного подбора соответствующих размеров патрубков. Выбирая в каталоге фитинги для канализации, необходимо учесть ряд важных признаков, к которым относятся следующие позиции:

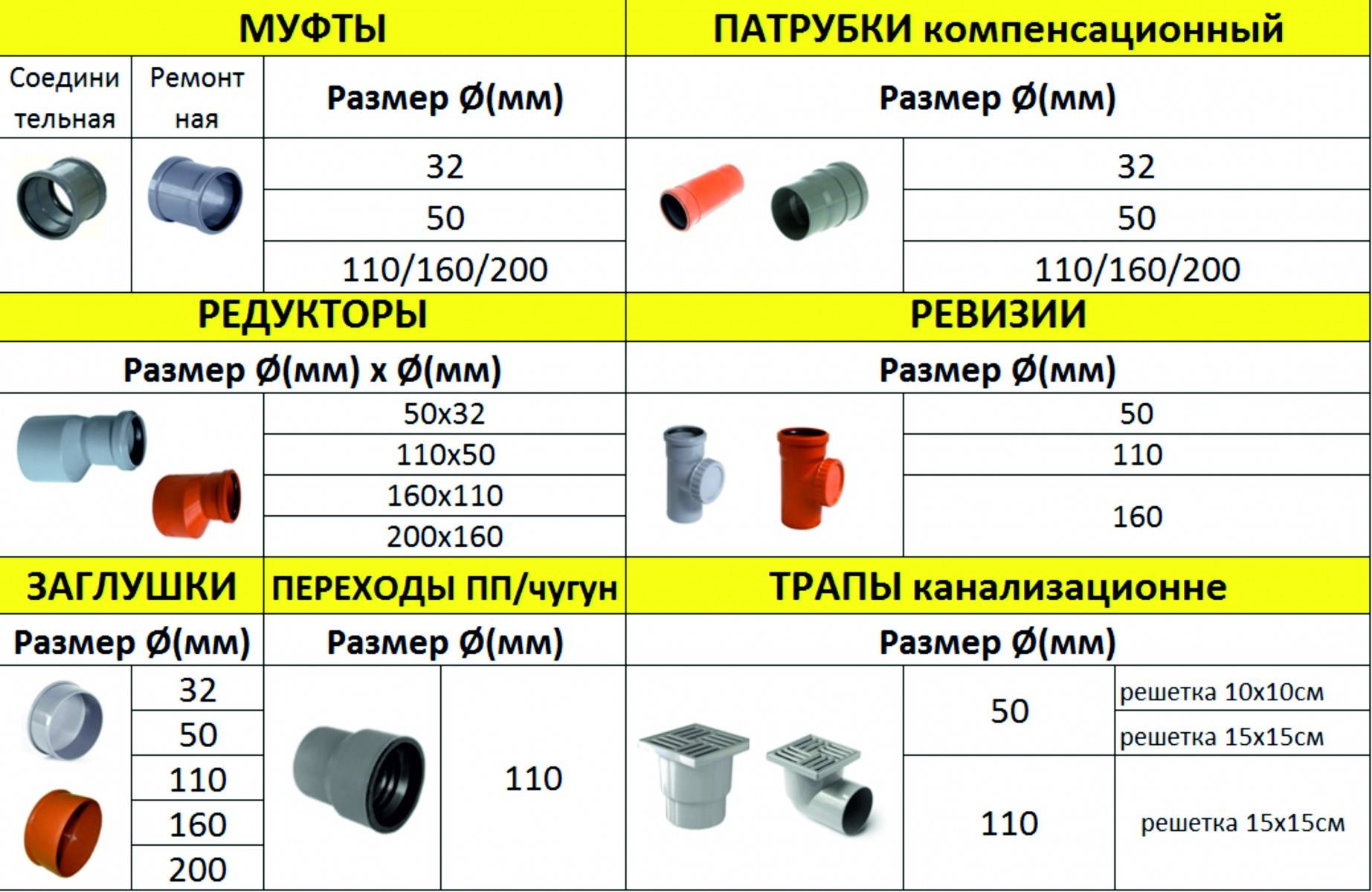

Таблица классификаций канализационных фитингов

• номенклатура;
• способ установки;
• материал;
• тип монтажа;
• диаметр.

Если производится выбор внутренних элементов, их стенки должны быть около 2.2 мм. Для внешней области нужны более прочные детали с толщиной стенок не менее 3.5 мм.

Главным отличительным признаком соединительных частей для внешней и наружной канализации является цвет детали. Снаружи ставятся оранжевые крепления, а внутри система оснащается серыми приспособлениями.

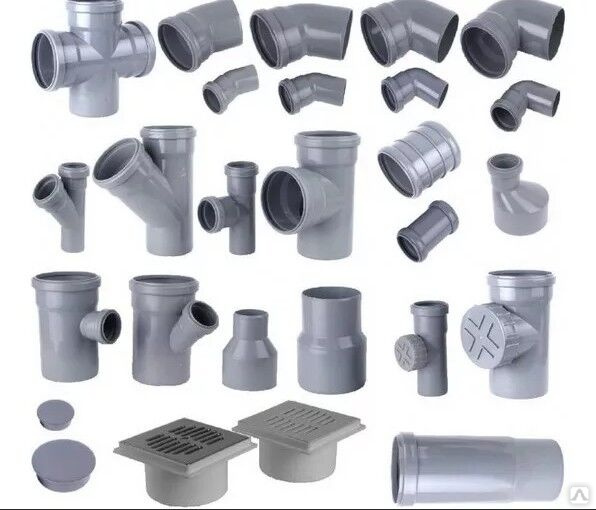

Классификация фитингов

Фасонные части подразделяются в зависимости от назначения.

Отводы (углы) меняют направление конструкции на угол – 45о, 90о, 120о.Трасса трубопровода может изменяться как по вертикали, так и по горизонтали. Раструб с кольцом уплотнительным с одной стороны.

Отвод гибкий применяется в системе внутренней канализации. Используется в случае, когда невозможно применение стандартных частей, так как трубопровод имеет небольшой изгиб. Раструб с прокладкой расположен с одной стороны.

Пластиковые отводы для канализационных труб

Тройник позволяет произвести отвод от основного трубопровода и бывает следующих видов:

• Прямой тройник (угол 90оС) с раструбами с двух сторон, в канавки которых вставлены кольца уплотнительные. В раструб ответвления вставляется труба меньшего диаметра. Прямая часть тройника вставляется в раструб соединяемой трубы.
• Тройник косой (угол 45оС) с раструбами на отводе и с одной стороны элемента. Тройники для канализационных труб косые применяют в случаях, если необходимо произвести ответвление под углом.

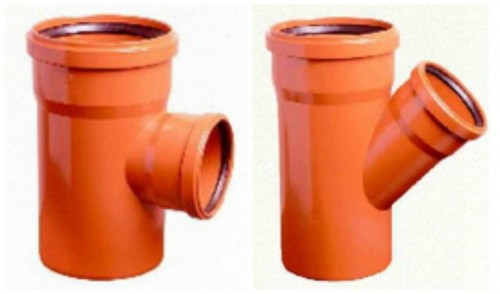

Тройники: прямой и косой

Крестовина обеспечивает отвод в двух направлениях:

• Одноплоскостная крестовина применяется при необходимости монтажа двух ответвлений в одной плоскости.
• Крестовина трубы канализационной двухплоскостная соединяет трубопроводы, расположенные в двух плоскостях.

Крестовины: одно- и двухплоскостная

Муфта соединяет трубы одного диаметра на прямом пролете. На обеих сторонах имеются раструбы с пазами, в которые вставлены уплотнительные кольца. Соединяет две прямые части трубы. Используют при ремонте части трубопровода, когда поврежденную часть трубы удаляют, ставят новый отрезок, то соединяют муфтой.  Муфту с гофрированием (отвод гибкий) применяют для соединения с изгибом в системе внутренней канализации.

Заглушка для канализационной трубы закрывает торец. Применяется при ремонте, замене частей трубопроводов. Перекрытие торца трубы предотвращает попадание стоков и запахов в помещение, где происходит разборка и сборка системы.

Муфта (слева) и заглушка (справа)

Переходник служит для соединения труб различных диаметров:

• Эксцентрик надевается прямой частью на трубу большего диаметра, в раструб с кольцом уплотнительным вставляется труба меньшего диаметра.
• Переход с пластмассовой трубы на чугунную осуществляется, применяя переходники для канализационных труб.

Эксцентрик (слева) и переходник «чугун-пластик» (справа)

Ревизия обеспечивает доступ к трубопроводу изнутри. Крышка легко снимается, является герметичной. Устанавливается для профилактики и ухода за системой в легкодоступных местах. Раструб с одной стороны, другая сторона прямая.

Обратный клапан на канализационную трубу защищает от протечек сточных вод. Переполнение системы ведет к давлению на мембрану, которая закрывает заслонку. Заслонка не дает стокам двигаться вверх по трубопроводу. Имеется возможность аварийного перекрытия системы. Герметичная крышка снимается и позволяет производить очистку клапана.

Ревизия и обратный клапан

Клапан воздушный противовакуумный (аэратор канализационный) предназначен для предотвращения попадания газов из системы канализации. Устанавливается в самой верхней точке стояка вертикального. Если в трубопроводе происходит разряжение давления, происходит стравливание через клапан. Благодаря установке клапанане происходит срыва гидрозатворов.

Зонт вентиляционный служит для защиты системы от попадания мусора и прочих загрязнений и устанавливается в верхней стояка (выводится на крышу).

Воздушный клапан (слева) и вентиляционный зонт (справа)

Применение элементов трубопроводов для различных видов канализации

Фитинги для внутренней канализации

Система внутренней канализации прокладывается до обустройства водоснабжения. При прокладке внутренней канализации следует учитывать, что в систему возможен сброс горячей воды из посудомоечной машины или из мойки.

Фасонные части должны выдерживать температуру до 75оС (кратковременно допускается до 95оС). Полипропилен обладает такими свойствами.

Фитинги из полипропилена устойчивы не только к высокой, но и к низкой температуре (при промерзании не происходит растрескивание). При сборке всех элементов трубопровода необходимо учитывать расширение материала при сбросе горячей воды, поэтому детали соединяют не «до упора». Гладкая внутренняя поверхность не дает отложениям налипать на стенки, что предотвращает образование заторов.

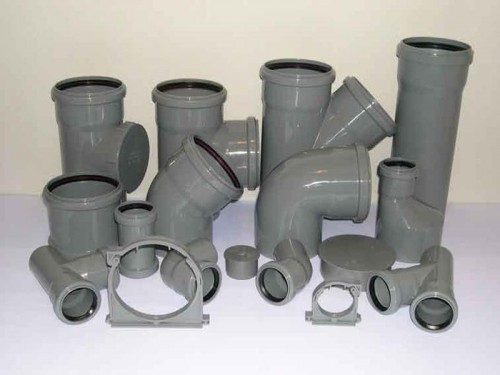

Полипропиленовые фасонные части для внутренней канализации

В системе внутренней канализации также применяются компрессионные фитинги, которые обычно идут в комплекте с оборудованием (например, водонагреватель).

Использование компрессионных фитингов позволяет соединять элементы трубопровода без пайки, сварки и склейки. Для соединения применяют только два ключа, а демонтаж производится с помощью всего одного ключа.

Фасонные части для наружной канализации

Для прокладки наружной системы канализации применяют  трубы и фитинги из ПВХ. Фасонные части канализационных труб ПВХ благодаря высокой кольцевой жесткости выдерживают давление грунта, под воздействием сточных и грунтовых вод не поддаются разрушению изнутри и снаружи. Расположенные в раструбах уплотнительные кольца придают системе герметичность. Система легко монтируется и демонтируется в случае необходимости.

Применяя для прокладки трубопровода трубы и фитинги для ПВХ труб канализации, вы экономите не только во время строительства, но и в будущем, так как система не потребует расходов на обслуживание и ремонт в течение многих лет эксплуатации.

Особенности монтажа пластиковых канализационных труб

Пластик – один из самых дешевых материалов, используемых для изготовления расходных материалов для оборудования канализации. При прокладывании коммуникаций в частном доме или квартире цена может стать определяющим параметром в выборе труб.

Кроме дешевизны пластик обладает и другими достоинствами:

• малый вес, что упрощает доставку труб и фитингов и монтаж трубопровода;
• возможность выбора типа пластика и способа соединения, подходящих для конкретного случая;
• гладкость стенок и химическая инертность полимеров, из-за чего на внутренней поверхности не образуется наростов и пропускная способность трубопровода не уменьшается в ходе эксплуатации ассенизационной сети;
• совместимость с другими материалами – можно не только собрать канализацию полностью из пластика, но и заменить полимерами часть старого трубопровода, так как существуют специальные соединительные элементы для комбинирования пластика с трубами из металлических сплавов;

Преимущества пластиковых труб

Сегодня приобрели особую популярность пластиковые трубы. Их стоимость позволяет считать это решение экономически выгодным.

Преимущества пластиковых канализационных труб:

• обладают высокой пропускной способностью;
• характеризуются низким коэффициентом шероховатости, не зарастают отложениями известняка;
• пригодны для внешней и скрытой прокладки и монтажу с минимальным уклоном;
• являются экологически чистыми;
• долговечны (срок их эксплуатации зависит от материала, доходит до 100 лет);
• устойчивы к коррозии, абразивному износу и различным отрицательным воздействиям (высоким температурам сточных жидкостей, солям, минеральным кислотам и щелочам);
• отличаются низкой шумностью потоков;
• обладают хорошей устойчивостью к ударам;
• обладают небольшой массой, быстро и просто монтируются.

Труба с раструбом системы HT (ПП), Ostendorf

В настоящее время широкое применение в системах канализации получили трубы из полимерных материалов — полипропилена (ПП) и поливинилхлорида (ПВХ). Технические требования, предъявляемые к таким системам, гораздо ниже, нежели требования, которым должны удовлетворять трубы и фитинги, используемые для водоснабжения, отопления и газификации. Все это, а также то, что в России безнапорные системы канализации не подлежат обязательной сертификации, породило огромное разнообразие предложений как отечественной, так и импортной продукции на рынке. Трубы ПВХ и ПП (полипропилен) предназначены для канализационных и других систем, прокладываемых внутри зданий. Цвет серый, гладкие с раструбом под резиновое кольцо. На самом деле, безнапорные системы стоков не предъявляют высоких требований к материалам, поэтому на потребительские свойства канализационных систем влияет в первую очередь качество и культура производства, и лишь потом — характеристики самих полимеров.

Канализационные трубы ПВХ (поливинилхлорид)

ПВХ — достаточно жесткий пластик, имеющий сложную молекулярную структуру.

Преимущества: • Механическая прочность. • Низкий коэффициент теплового расширения. • Относительно более высокая стойкость к УФ — излучению.

Недостатки: • Повышенная хрупкость, особенно при низких температурах приводит к неудобству транспортировки и монтажа в условиях российской зимы. При ремонте систем из ПВХ, связанных с разборкой соединений, имеется риск сломать деталь. • Низкая термостойкость делает невозможным использование ПВХ систем в случае, если температура стоков превышает 70°С. • Невысокая стойкость к воздействию агрессивных сред (например, органических растворителей). Воздействие такого рода веществ, даже в мизерных концентрациях находящихся в стоках, приводит к постепенному разрушению материала и появлению налета на внутренних стенках (хотя, в любом случае, эти отложения существенно ниже, чем на чугуне). • Высокое содержание хлора в ПВХ вызывает настороженность экологов и ограничивает применение таких систем внутри жилых зданий. • Исходя из всего вышесказанного, нетрудно понять, почему сейчас в развитых странах Европы ПВХ системы используются, в основном, для наружной канализации. Трубы для внутренней канализации из ПВХ стойки к воздействию органических и неорганических кислот и щелочей. Рабочая температура труб для внутренней канализации до 60 градусов.

Канализационные полипропиленовые трубы (ПП)

Преимущества: • Устойчивость к механическим воздействиям: материал может деформироваться, но не сломается. • Достаточно высокая термостойкость — температура стоков может достигать 100°С. • Высокая стойкость к воздействию кислот и щелочей. • Высокая диффузионная стойкость. • Экологическая безопасность, как у любых полимеризованных углеводородов.

Недостатки: • Повышенная эластичность материала. Для укладки в землю приходится утолщать стенки труб. • Несколько более низкая, чем у ПВХ, стойкость к УФ-излучению, но эту проблему производители решают с помощью специальных добавок. Все это, в свою очередь, обуславливает применение полипропилена в основном для внутренней канализации.

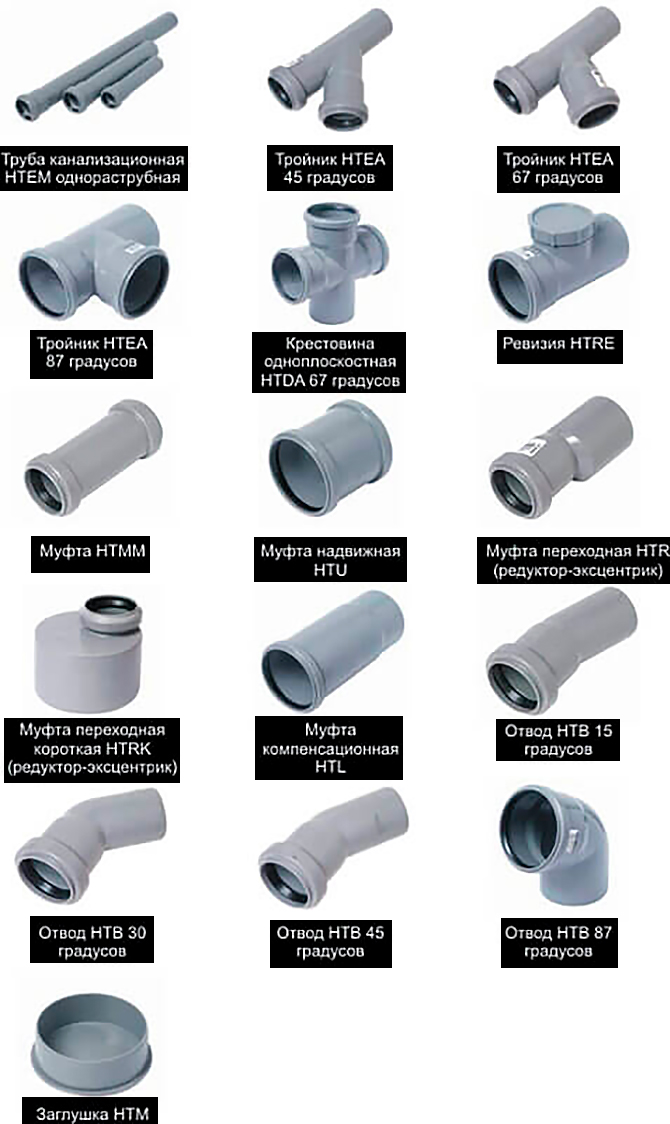

Системы внутренней канализации из полипропилена находят повсеместное применение в промышленном и гражданском строительстве. Основные преимущества полипропиленовых труб в том, что они выдерживают температуру стоков до +95°C и обладают высокой химической стойкостью. Гладкость внутренних стенок обеспечивает отсутствие отложений, зарастания и хорошие гидравлические параметры. Эти свойства определяют широкую область применения трубопроводов при отводе стоков от: • бытовых сантехнических приборов стиральных и посудомоечных машин (в данном случае, помимо высокой температуры стоки содержат поверхностно активные вещества (ПАВ). • крупных объектов, таких как кухни и прачечные. • объектов, содержащих агрессивные компоненты; школы, лаборатории, медицинские учреждения, промышленность и т. д.

Полипропиленовые трубы (ПП) и фасонные части используют для внутренней разводки в системах канализации в жилых, административных и промышленных зданиях, а также в системах внутреннего водостока для зданий высотой до 10 м.

Канализационные системы из поливинилхлорида

Относительно недавно при обустройстве канализации в собственных и многоэтажных домах задействовали чугунную продукцию и металлические фитинги. Для проведения монтажных работ необходимо было применять разную сварку, в основном это была электросварка.

Относительно недавно при обустройстве канализации в собственных и многоэтажных домах задействовали чугунную продукцию и металлические фитинги. Для проведения монтажных работ необходимо было применять разную сварку, в основном это была электросварка.

Другим основополагающим признаком является метод крепежа. Детали могут соединяться двумя способами:

• с помощью уплотнительного кольца;
• посредством склеивания.

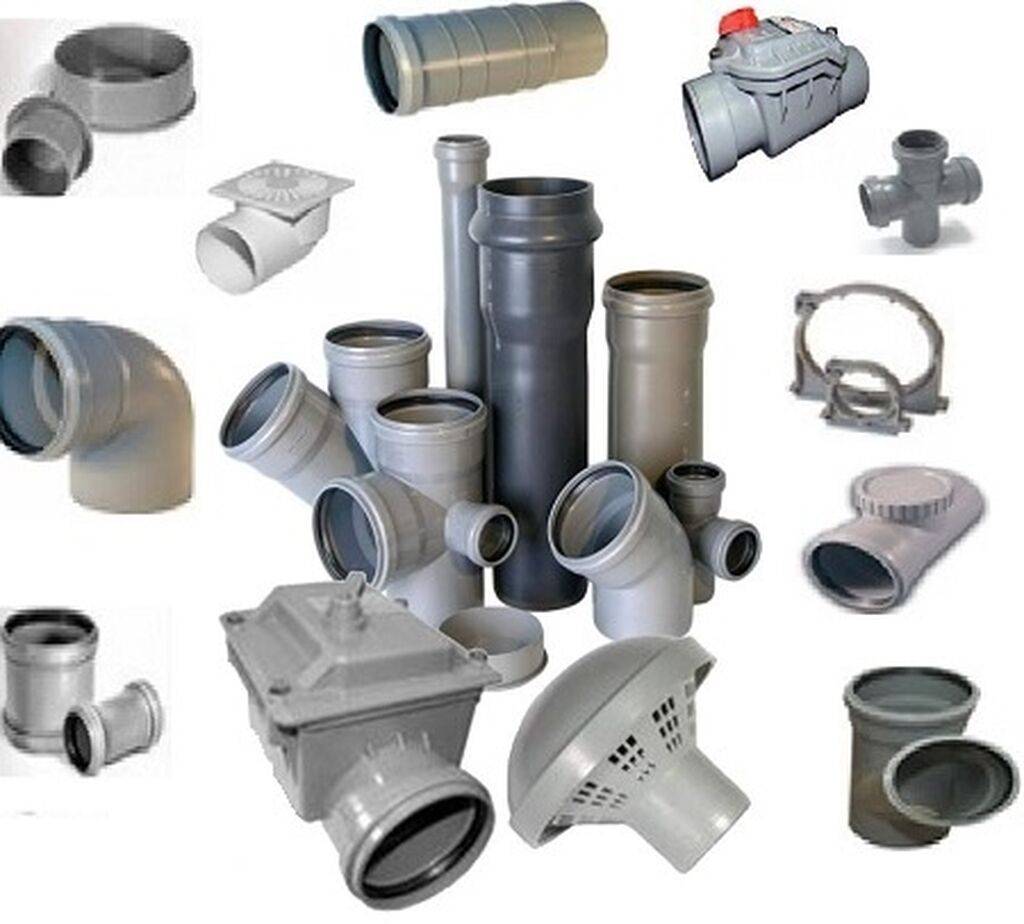

Схема соединения пластиковых труб фитингами Для внешней и внутренней сети также характерны различные виды фитингов для канализационных труб, каждый из которых выполняет строго определенную функцию. В строении внешней стороны механизма предусмотрены следующие составные части:

• муфты;
• ревизии с крышкой;
• крестовины;
• компенсационные патрубки;
• редукции и т. д.

В качестве специфических приспособлений для внутренней канализации используются обратные клапаны, заглушки, отводы и др.

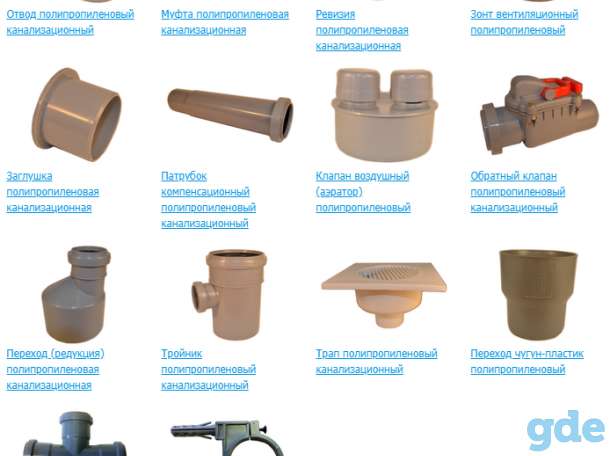

Фитинги для внутренней канализации

Пластмассовые трубы

Для того, чтобы найти ответ на вопрос, какие трубы лучше для канализации, необходимо рассмотреть свойства всех видов продукции трубного проката. Только тогда можно будет сделать правильный выбор.

Так, несмотря на рост популярности пластмассовых труб для канализации применять их везде не получается, поэтому конструкцию таких изделий необходимо модифицировать. Современная промышленность идёт в ногу со временем. Откликаясь на нужды потребителей, она выпускает несколько модификаций полимерной продукции.

ПВХ трубы. Аббревиатура ПВХ обозначает материал поливинилхлорид. Используются такие трубы под самотёчную канализацию, то есть такую, в которой стоки перемещаются благодаря силе гравитации и уклону трубопровода. Данным изделиям присуща прочность и стойкость к ультрафиолету. Они нашли применение, преимущественно, во внутренних системах отвода нечистот, поскольку плохо переносят воздействие агрессивных сред и перепады уличной температуры. Однако при правильном подходе, можно устанавливать поливинилхлоридные изделия и в наружных сетях.

Классификация ПВХ полимерных труб для канализации по классу прочности выглядит следующим образом:

• лёгкие. Класс SN2. Используются, когда система отвода стоков не проходит под дорогами и лежит на малой глубине;
• средние. Класс SN4. Сфера применения пластмассовых канализационных труб этого класса – трубопроводы под небольшими дорогами;
• тяжёлые трубы для канализации. Класс SN8. Прокладываются под автомагистралями и промышленными объектами.

Трубы из ПВХ применяют для обустройства систем канализации в помещениях, вне их и даже под землей

Трубы из непластифицированного поливинилхлорида (аббревиатура НПВХ). Они применяются в системе отвода стоков любого типа: внутренней и внешней, безнапорной и напорной. Минусом канализационной трубы НПВХ является плохая температуроустойчивось и горючесть. Это обусловлено свойствами исходного материала.

Трубы из полипропилена. Данные изделия отличает длительный – до 100 (!) лет – срок службы и устойчивость к воздействию высоких температур. Совокупность таких характеристик позволяет их использовать не только в качестве трубы для канализации в частном доме, но и в системе горячего водоснабжения.

Полипропиленовая трубная продукция обладает следующими достоинствами:

• под воздействием высоких механических нагрузок ПП изделия деформируются, но не ломаются;
• высокая диффузионная стойкость;
• экологическая безопасность;
• стойкость к кислотам и щелочам;
• высокая термостойкость. Выдерживают температуру до 100˚С.

Трубы полипропиленовые под канализацию имеют такие недостатки, как:

• невысокая устойчивость к воздействию ультрафиолета;
• повышенная эластичность. Использовать изделие данного типа рекомендуется только в качестве трубы для внутренней канализации. По причине повышенной мягкости она легко поддаётся деформации во время эксплуатации.

Трубы из полипропилена подойдут только для системы закрытого типа, так как на них негативно влияет ультафиолет

Полиэтиленовые трубы для канализации. Изделия из этого материала способны работать в широком диапазоне температур. Из минусов можно выделить недостаточную термостойкость и высокий коэффициент теплового линейного расширения. Поэтому не рекомендуется использовать полиэтиленовые трубы в системе канализации, в которой сливается горячая вода.

ПНД трубы канализации. Аббревиатура ПНД обозначает материал полиэтилен низкого давления. Из основных достоинств изделий данного типа эксперты выделяют:

• небольшой вес;
• устойчивость к гидравлическому удару;
• возможность эксплуатации при очень низких температурах – вплоть до -70˚С;
• отсутствие температурного удлинения и расширения;
• низкий коэффициент теплопроводности;
• отсутствие коррозии;
• большой срок эксплуатации.

ПНД трубу для наружной канализации необходимо прокладывать исключительно под землёй, поскольку она плохо переносит воздействие ультрафиолета.

Трубы гофрированные для канализации. В данном сегменте рынка стройматериалов такая продукция появилась относительно недавно. По мнению экспертов это, практически, идеальный вариант наружной канализационной трубы. Потребитель же ценит следующие качества гофрированной пластиковой трубы  в системе отвода бытовых стоков;

• длительный (порядка полувека!) срок эксплуатации;
• простота монтажа;
• безупречная гладкость внутренней поверхности гофрированных гибких труб для канализации;
• доступная цена.
• простота в обслуживании.

Типоразмеры изделий и их монтаж

Канализационные трубы и фитинги из ПВХ обладают высокой степенью износостойкости, а также прочностью. В зависимости от того, какой тип канализации используется (напорный или безнапорный), подбираются соответствующие типоразмеры фасонных оснований для наружной системы стока:

• муфты с диаметром от 110 до 400 мм.
• отводы – 110-400 мм.
• двухколенный сифон – 110-200 мм.

Фитинги для полипропиленовых труб окрашены в ярко-оранжевый цвет. Полипропиленовые трубопроводы обладают диапазоном диаметров от 100 мм до 400 мм. Фитинги трубопроводов из ПВХ имеют диапазон диаметров от 50 до 200 мм.

Монтаж пластиковой конструкции выполняется с учётом ряда требований:

1. 1. Трубопроводы больших диаметров нарезаются при помощи специального трубореза. Если такой инструмент отсутствует, можно воспользоваться болгаркой или ножовкой по металлу. Главное условие – это получение перпендикулярного трубе среза.

1. Обязательное удаление кромки фасонных частей, а также заусениц, которые могут стать причиной образования засоров. Для этого используется напильник или наждачная бумага.
2. Чтобы воспользоваться методом соединения путём склеивания, нужно стукающиеся участки труб обезжирить, и нанести клей. Излишки клея после состыкования удаляются.
3. Во избежание утечек рекомендуется резиновое кольцо вскрывать слоем герметика.

Способ соединения посредством клея является более надёжным и эффективным, по сравнению с раструбным вариантом. Однако такой вариант обойдётся несколько дороже, и требует больше времени для сооружения сточной канализации. При соединении фитингов с трубами раструбным способом необходимо смазывать фасонные части глицерином, после чего соединять. Этот метод хотя и является менее надёжным, но более популярен.

Провести самостоятельный монтаж канализационной системы в доме, квартире или на улице, не составляет большого труда. Для этого нужно изначально определиться с необходимыми материалами и комплектующими к ним, после чего прибегать к сооружению трубопровода. В зависимости от того, какой подход будет выбран для сооружения канализации, столько лет и прослужит стоковая система.

Канализационные системы из поливинилхлорида

Современные канализационные трубы ПВХ и фитинги имеют следующие преимущества:

• Небольшой вес – этот нюанс имеет большое значение при планировании прокладки канализационных систем. Легкие изделия существенно облегчают процесс доставки продукции и проведение монтажных работ.
• Долговечность – в среднем канализационные комплектующие изделия, в том числе фитинги для ПВХ труб канализации, способны прослужить 30-40 лет. Правда некоторые производители утверждают, что их продукция имеет полувековой срок эксплуатации. Дело в том, что эти трубы и фитинги устойчивы к воздействию ультрафиолета, повышенной влажности, воздействию разных агрессивных сред, изменениям температуры. Внутренняя поверхность этих изделий не зарастает отложениями и не покрывается коррозией.
• Простота монтажа – все элементы канализационной системы приходится собирать в единую конструкцию вручную. Не требуется применение электрической и/или газовой сварки. Между собой ПВХ канализационные трубы и фитинги соединяют по аналогии с конструктором. Выполнить монтаж можно своими руками, без проведения специальной подготовки.
• Большой ассортимент – сейчас производители выпускают фитинги для канализационных труб ПВХ в различных вариациях, и это позволяет выполнить установку канализационной системы наивысшего уровня сложности.
• Доступная стоимость продукции.

Как монтируются полипропиленовые трубы

Установить изделия из полипропилена несложно, с чем справится даже начинающий мастер, к примеру, если ему нужно подключить септик. В процессе монтажа не потребуются специальные инструменты и приспособления.

Чаще всего задействуют метод соединения «в раструб», где работы выглядят следующим образом:

• Укладка – горизонтальная. Перед началом работ следует проверить элементы на целостность и соответствует ли прокладка проекту;
• Местом стыка изделий служит раструб, который следует качественно зачистить, удалить с поверхности всю пыль и грязь. Проверяется, есть ли в раструбе резиновый уплотнитель;
• Замеряется глубина вхождения элемента в подготовленный раструб. Ставится отметка, фиксирующая до куда дойдёт изделие до упора;
• Для смазывания изделий используется силиконовая смазка, после чего изделие вставляется в раструб до упора. После этого, отталкиваясь от заранее проставленной метки, следует вытащить трубу на 1 см, что легко делается своими руками.

Рекомендуем ознакомиться: Маркировка и качество полипропиленовых труб

При соединении ПП актуально также применение сварки. Чтобы соединить трубы необходимо использование специального сварочного аппарата, при помощи которого разогреваются торцы изделий до той температуры, пока они не начнут плавиться.

Действия следующие:

Прежде чем начинать работы необходимо все подготовить: взять фитинги, трубы, нарезать их на требующиеся отрезки

Важно проследить за заточкой режущего элемента, что позволит избежать повреждения материала.
Если на поверхности изделия есть заусеницы, они удаляются наждачной бумагой. Если применяется армированная деталь, предварительно нужно удалить верхний слой фольги.
Каждая подготовленная деталь должна быть тщательно обезжирена.
К каждому сварочному аппарату прилагается инструкция, в которой обозначается время выдержки во время нагревания.
Соединять нагретые детали нужно не спеша, аккуратно

Лучше не вращать детали в процессе соединения, иначе образуются наплывы, которые в итоге уменьшат рабочее сечение трубы.

После того как вставите изделие, разогретое место остывает и в итоге получается монолитное соединение. Этот метод актуален для сетей канализации как внутренних, так и внешних.

Размеры канализационных фитингов

Для прокладки внутренней канализации понадобятся трубы таких размеров (сечения):

• душ, раковина, биде, мойка, ванна – 40 мм;
• комбинированный слив на душ, ванну и мойку – сечение 50 мм;
• унитаз и центральный стояк – 110 мм;
• отводы от главного стояка – 60 мм.

Для установки внешних коммуникаций используют трубные отрезки сечением 160–200 мм. Размеры пластиковых канализационных труб и соответствующих фитингов должны совпадать. По ГОСТу муфты обычно выпускают сечением 110–400 мм и длиной 120–330 мм. Стандартный диаметр отводов 110–400 мм, расстояние между раструбами 15–90 мм. Тройники на 45 градусов изготавливают сечением 110–400 мм, длина боковых раструбов 140–530 мм, высота от торцевой части до начала выступа раструба – 140–500 мм. Сечение клапанов обратного хода 110–250 мм, двухколенных сифонов 110–200 мм, длина от 300 до 520 мм и от 510 до 820 мм соответственно.

Клеевой способ монтажа

В качестве соединительных элементов с клеевым способом монтажа используются следующие элементы:

Клеевой способ монтажа фитингов

• отводы;
• заглушки;
• седелки;
• тройники;
• крестовины;
• металлические штуцера.

При соединении труб клеевым способом используются стандартные изделия из ПВХ, которые одинаковы и для наружных, и для внутренних сетей.

Клеевое соединение ценится за высокие герметичные качества, ведь в процессе работы с трубами используется специальный клей. Застывая, вещество становится плотным и твердым, не позволяя жидкости покидать трубопровод в местах стыковки. Соединители под клеевой способ монтажа практически не отличаются от аналогов, используемых в стандартной схеме.

Фитинги «под резиновое кольцо» для наружной канализации

Когда создается наружная канализация – трубы и фитинги соединяют «под резиновое кольцо» с применением следующих элементов:

1. Муфта.
2. Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
3. Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
4. Тройник. Продается с углом 45°, 67° или 90°.
5. Трехраструбный тройник с углом 90°.
6. Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
7. Заглушка.
8. Одноплоскостная крестовина. Может иметь угол 90°.
9. Ревизия с крышкой.
10. Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
11. Двухколенный сифон.
