Каркас теплицы: выбор материала и особенности изготовления

Фундамент

Если вы задумываетесь, нужен или нет фундамент для теплицы из поликарбоната, ответ один — нужен. Причем надежный. Очень хорошо они летают. Потому основание должно хорошо «якорить» постройку.

Для нормальной эксплуатации лучше поставить теплицу из поликарбоната на фундамент

Ленточного типа

Этот фундамент для построек, которые планируются не на один год. Самый дорогой, но и самый основательный вариант. Если планируется использовать теплицу круглый год, фундамент делают заглубленый — на глубину чуть ниже промерзания грунта. Для сезонного использования подойдет бетонно-кирпичный или просто из бруса.

Бетонно-кирпичный — один из самых распространенных

Бетонно-кирпичный (бетонно-брусовый)

Чаще всего делают бетонно-кирпичный вариант. Он оптимален по затратам, сложности и длительности. Работы проводят так:

Выбираем материал для изготовления дуг под арку

Арки для теплиц, сделанные своими руками, должны соответствовать ряду параметров, а именно:

• легко монтироваться;
• иметь продолжительный срок службы;
• быть удобными в эксплуатации.

В связи с этим на рынке представлена продукция следующих типов:

• металлические дуги для теплицы. Очень тяжелые, но надежные. Устанавливаются просто и быстро. Гарантируют высокую прочность готовой конструкции;
• пластиковые дуги для теплицы. Весьма долговечны и устойчивы к разного рода погодным явлениям (снег, дождь);
• арки для теплицы из ПВХ – аналог пластиковых моделей, хотя многие специалисты пытаются выделить их в отдельную категорию, и находят единичные не пересекающиеся характеристики. Но, по большому счету, и в плане цены, и в плане качества они идентичны.

Выбор профиля и формы конструкции

При изготовлении квадратной или прямоугольной трубы могут использоваться:

• горячая деформация;
• холодная деформация;
• электросварка;
• электросварка в сочетании с холодной деформацией.

Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.

Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.

Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.

Чтобы изготовить каркас из незащищенной трубы, используется сварка. Оцинкованные элементы связываются болтами, особыми стыковочными деталями либо уголками. Использовать металлические элементы большого диаметра не слишком практично, потому что они чрезмерно тяжелы и неудобны.

Арочная теплица своими руками

Применение арочных поперечных профилей в теплицах нам кажется более целесообразным из-за:

• лучшего распределения снеговой и ветровой нагрузки;
• меньшего числа соединений;
• удобства крепления поликарбоната;
• лучшего микроклимата внутри и прочее.

Здесь также желательно подобрать правильные размеры дуги. А они таковы:

В случае укрывания теплицы сотовым поликарбонатом, расстояние между поперечными арками выбирается из тех же соображений, что и в двускатной теплице – по арке на стык листов и одну между ними. На дугу такой длины будет достаточно 5-ти продольных стяжек, хотя можете и усилить.

Для такой теплицы желательно сделать мелкозаглубленный ленточный бетонный (или деревянный) фундамент, и в местах установки дуг вывести из него металлические штыри, входящие в профильную трубу.

Или по 2, если труба не квадратная.

А для самодельной теплицы вы можете подбирать материал свободно, особенно если будет идти речь о радикально больших ее габаритах, где дуга будет иметь длину не 6, а 12 метров, а именно таким может быть стандартный лист поликарбоната. Но, вот ее конфигурацию (соотношение ширины и высоты) вам лучше смоделировать самостоятельно, из жесткой проволоки длиной 1200 мм. Только в этом случае мы порекомендуем предусмотреть опорные столбики по центральной оси теплицы.

Можно также слегка уменьшить высоту теплицы и вбетонировать ее в ленту фундамента.

При этом листы поликарбоната придется слегка уменьшить по длине.

Правда, есть одно «НО», препятствующее простому самостоятельному изготовлению арочной теплицы – наличие трубогиба. Нам представляется, что если вы беретесь за создание такой конструкции, как теплица, несмотря на не очень высокую рентабельность этой затеи, то смастерить простейший трубогиб не составит для вас особого труда. Тем более что и времени, и ресурсов, в т.ч. трудовых, вы потратите на его изготовление меньше, чем на вырезание уголков в местах загиба, производство крепежа и прочие удовольствия в случае с двускатной теплицей. Да и инструмент-то останется при вас – мало ли где еще пригодится.

Не обязательно делать вращающиеся детали трубогиба на шарикоподшипниках. Для подобной работы вполне сойдут подшипники скольжения – из подобранных по диаметру труб для ролика и посадочного места. При хорошей смазке вы не на много больше усилий приложите для осуществления гиба. Хотя, если планируете постоянно использовать этот инструмент, возьмите в качестве его осей оси велосипедных кареток со штатными подшипниками. В интернете достаточно видео о трубогибах на их основе.

Советы по выбору строительного материала

Чаще всего для изготовления парников используется сотовый поликарбонат.

Листы сотового поликарбоната

Такие листы являются прочными и пропускают около 90% света. Материал практически не пропускает ультрафиолет. Листы могут иметь следующую структуру:

Структура сотового поликарбоната

Инструкция по тому, как правильно выбирать поликарбонат для парника:

1. Прежде всего надо подобрать толщину листов. Параметр следует выбирать исходя из нагрузки от ветра, изгиба и числа стоек. Для уличного использования минимальная толщина материала составляет 8 мм.
2. Листы меньшей толщины стоят дешевле, однако сэкономить не получится. В случае использования тонкого поликарбоната понадобится делать учащённый шаг обрешётки, что влечет за собой дополнительные расходы.

Для разных целей следует применять материал различной толщины:

• листы 4 мм используются для сооружения навесов и небольших парников;
• поликарбонат толщиной 6 мм можно использовать для изготовления маленьких теплиц;
• толщина 8 мм подойдёт для среднеразмерных парников;
• с помощью листов 10 мм можно выполнить сплошную обработку крупных вертикальных оснований;
• материал толщиной 16 мм позволяет обрабатывать крыши над крупными пролётами, используется в больших комплексах.

В процессе выбора стоит учитывать, что оптимальная плотность для установки парника составляет 800 гр/м2. Плотность — это вес материала на 1 м2 листа. Значение влияет на прочность. Его можно проанализировать и путём визуального осмотра: если материал упакован, то он должен размещаться ровно, при этом на листах не должно быть волн или изгибов. Если стопа деформирована, то материал лучше не использовать.

Перед покупкой нужно изучить надписи на плёнке. Часто под маркой мировых изготовителей продавцы предлагают облегчённый и бюджетный поликарбонат. Маркировка должна быть соответствующей.

Рекомендации, которые помогут приобрести качественный материал:

В продаже можно найти много некачественного поликарбоната. Рекомендуется отдавать предпочтение маркам известных брендов.
Облегчённый поликарбонат можно использовать в странах с тёплым климатом

Материал с трудом выдерживает температурные перепады и имеет небольшой срок службы.
Стоит обратить внимание на производственные стандарты. Если на упаковке написано, что материал имеет толщину 4 мм, а по факту толщина 3,5 мм, то не следует покупать такое изделие.
Вес обыкновенных листов составляет 10 кг.
Качественные листы имеют обозначения на основании, которые свидетельствуют о нанесении специальной плёнки для защиты от солнечных лучей.

При изгибе качественный материал не должен трескаться.

Специалисты советуют проверять документы на поликарбонат. Упаковка должна быть качественной. Листы размещаются в полиэтиленовой плёнке. На полиэтилене не должно быть неровностей.

Фундамент – вопрос решаем

На фундаменте для данной теплицы, мы не будем подробно останавливаться. Статьи по устройству фундамента есть на страницах нашего ресурса (см. Фундамент для теплицы из поликарбоната).

Также мы не станем детально рассматривать вопрос, как установить теплицу из поликарбоната своими руками на фундамент.

Наша сегодняшняя задача — это сборка теплицы.

Сборка каркаса теплицы

Собирать данную конструкцию необходимо следующим образом:

• Нарежьте профиль нужной длины для одного каркаса
• С помощью саморезов или клепки соберите первый каркас
• Кто сталкивался с ГКЛ, для него это не составит большого труда. В любом случае, если руки на нужном месте, собрать такой каркас не составит больших проблем.

Способ соединения профиля.

• Внимательно измерьте полученный каркас.
• Убедившись, что все правильно, нарежьте весь закупленный профиль по требуемому размеру для всех остальных частей.
• Соберите все детали каркаса.

Сборка каркаса.

Теперь можно соединить отдельные собранные элементы каркаса в единый каркас.

Способ крепления каркаса.

Каркас для теплицы своими руками из поликарбоната готов.

Срок службы профиля ГКЛ

Маленькое отступление. Некоторые люди считают, что металлический профиль ГКЛ не прослужит долго.

Мотивируется это тем, что при резке и сверлении нарушается наружное, защитное покрытие в которое попадает влага и в этих местах может возникнуть коррозия способствующая разрушению профиля.

Крепим листы поликарбоната

Монтаж теплицы из поликарбоната своими руками предполагает монтаж листов поликарбоната на каркас. Давайте займемся этим.

Способов крепления поликарбонатных листов множество.

Правильное крепление – отличный результат

Насчет крепления листов поликарбоната, мнение тоже разделяются.

Одни считают, что поликарбонат для теплицы непригоден из-за того, что от перепадов температуры нарушается герметичность соединения и в образовавшиеся щели утекает теплый воздух и проникает холодный (более подробно по отоплению теплицы см. Отопление теплицы из поликарбоната).

Все опасения и предположения совершенно напрасны, все дело не в самих панелях поликарбоната, а в способе его крепления и герметизации стыков.

Способ крепления первый — накладки

В первом случае листы поликарбоната крепятся на каркас теплицы с помощью накладок.

• На каркас теплицы в местах прилегания поликарбонатных листов укладываются полоски резины.
• Далее на резиновые подкладки устанавливаются листы поликарбоната.
• Сверху на стык устанавливаются металлические накладки и закрепляются с помощью саморезов.
• Саморез проходит между двумя соседними панелями поликарбоната через резиновую подкладку.
• Для дополнительной герметичности соединения, швы можно обработать с помощью герметика.

Способ крепления второй – Н-профиль

Второй способ предполагает использование Н – образного профиля.

Н – образный профиль бывает разъемным и не разъемным.

Разъемное крепление.

Как закрепить поликарбонатный лист с помощью данного профиля прекрасно видно на рисунке. Единственное что хочется добавить, не поленитесь для лучшей герметичности и в данном случае использовать подкладки из резины.

Неразъемное крепление.

Тонкости устройства крепления и монтажа

Шаг крепления саморезов решите самостоятельно, конечно не стоит переусердствовать и накрутить кучу саморезов, но и не стоит жадничать, всего должно быть в меру. Так же на нашем ресурсе Вы можете подробно узнать о сборке таких теплиц, как Апельсин, 2дум и Перчина.

Установка теплицы из поликарбоната своими руками на фундамент, лучше всего производить с одновременной сборкой каркаса, но иногда каркас собирается в одном месте и после переносится на подготовленное место. И тот и другой способ не противоречит сборке, за единственным исключением, сразу монтируя каркас на фундамент, вы сможете справиться с данной задачей в одиночку.
Во втором случае вам обязательно потребуются помощники.

Преимущества профтрубы для теплиц, выбор вида, размера

Из это материала возводятся конструкции разных типов, все зависит от пожеланий и потребностей хозяина приусадебного участка.

Плюсы металлопрофильных теплиц

Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Этот эффект достигается за счет геометрии сечения – квадратного или прямоугольного. Четыре ребра обеспечивают достаточную жесткость элементов конструкции. Сравнимая по прочности обычная круглая труба при одинаковом примерно сечении (напр. 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые/ветровые нагрузки независимо от того, чем она покрыта.
При монтаже плоскости элементов имеют большую площадь соприкосновения. Результат — высокая прочность соединительных узлов

Это особенно важно, если планируется варить теплицу из профильной трубы своими руками – конструкция получается очень прочной.
Доступны разные способы соединения деталей теплицы между собой. Это сварка, саморезы, винты, хомуты-крабы

Они могут использоваться самостоятельно или в комбинации друг с другом.
Профильная труба продается уже с антикоррозийным покрытием. После завершения строительства теплицы придется обрабатывать только места срезов/стыков деталей.
Теплицы из профтрубы могут монтироваться на фундамент или без него.

Теплица домиком из профильной трубы квадратного сечения, покрытая поликарбонатом Обратите внимание: перечисленные преимущества профильной трубы позволяют использовать ее для строительства теплиц любой площади и геометрии. Ограничений нет никаких, надо только правильно выбрать вид сечения и размер профилей

Как выбрать профильную трубу для теплицы

• Материал изготовления. В продаже есть стальные окрашенные трубы и оцинкованные. Первые дешевле, однако покрытие со временем разрушается, оголившаяся сталь начнет ржаветь. Оцинкованной профильной трубе для теплиц эти проблемы не грозят, прослужит сооружение из нее около 20 лет. Самый качественный материал должен иметь маркировку ГОСТ 14918-80.
• Сечение, толщина стенок. Если будет строиться небольшой парник, тот тут материал выбирается, как говорится, на глаз. Например, маленькая теплица из профильной трубы 20х40 мм, толщина стенки – 3 мм. Значения тут могут варьироваться в большую или меньшую сторону. Чтобы выбрать трубы для крупногабаритной постройки, следует заглянуть в СНиП, а именно в разделы П-23-81 и 2.01.07-85.

Обратите внимание: теплицы площадью от 10 м2 без предварительных расчетов с применением СНиП строить нельзя. Неправильно спроектированная конструкция может деформироваться или разрушиться под собственным весом или снеговыми/ветровыми нагрузками

Чтобы сделать теплицу из металлических труб своими руками, надо правильно подобрать сечение профилей

Выбор материала для изготовления

В процессе составления схемы обязательно нужно учесть материал, который будет использоваться для обшивки каркаса. Зимний парник должен быть прочным и герметичным, поэтому из материалов подойдет дерево или металл. Данные материалы являются прочными, поэтому выбрать можно любой. С деревом легко работать, но металл более надёжен. Дерево не будет нагреваться при повышенных температурах.

Стойки должны быть прочными и иметь большую толщину, иначе они не смогут выдержать вес постройки и нагрузку от снега на крыше.

Из материалов для обшивки подойдёт:

• стекло;
• полиэтилен;
• поликарбонат.

Если выбор пал на плёнку, то каркас надо обшивать в несколько слоев. Не рекомендуется использовать данный материал для обустройства всего изделия.

Довольно часто изготавливаются теплицы с покрытием из стекла.

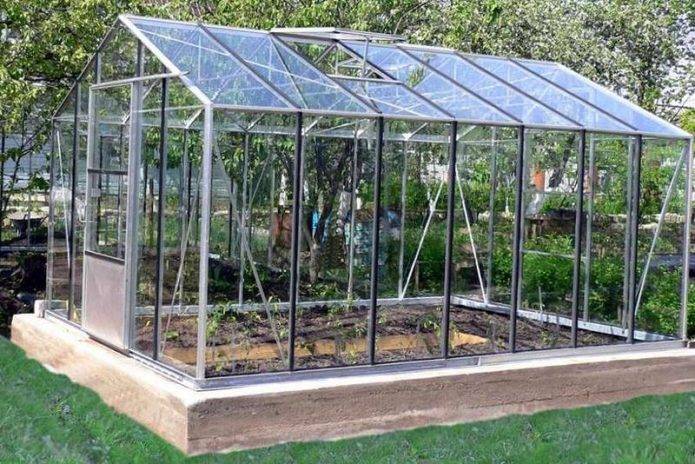

Небольшая теплица из стекла

Главные преимущества данного материала:

1. Высокий уровень прозрачности и долговечности. В отличие от остальных покрытий, прозрачность стекла остается неизменной во время использования. Понадобится лишь время от времени мыть окна от пыли и грязи.
2. Материал является экологически безопасным. В процессе нагревания он не будет выделять запахов.
3. Стекло не вступает во взаимодействие с другими элементами, поэтому в случае попадания на него химикатов или удобрений стекло не изменит своих свойств.

К недостаткам можно отнести:

1. Хрупкость. Если по какой-либо причине каркасная конструкция парника изменит свою геометрию, облицовочные листы из стекла разобьются.
2. Большой вес материала, в связи с чем каркас нуждается в укреплении.
3. Материал подходит исключительно для стационарных конструкций.
4. Повышенная теплопроводность. Температура воздуха в изделиях из стекла быстро снижается в при морозах и ночью.
5. Высокая стоимость материала. Данный вид покрытия является самым дорогим.

Ещё один вид покрытия — полиэтилен.

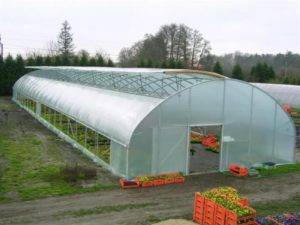

Конструкция с покрытием из полиэтилена

Основные преимущества:

1. Возможно использовать для изготовления конструкций любой сложности.
2. Низкая стоимость.
3. Простота монтажа плёнки.

Недостаток заключается в том, что материал является недолговечным. Парник, который покрыт полиэтиленом, не способен выдержать веса снега и сильного ветра. Поэтому дачникам необходимо демонтировать плёнку с каркасной конструкции в зимнее время. Однако подобные действия позитивно сказываются на состоянии грунта.

Не так давно в продаже появился новый материал, который называется агроволокном.

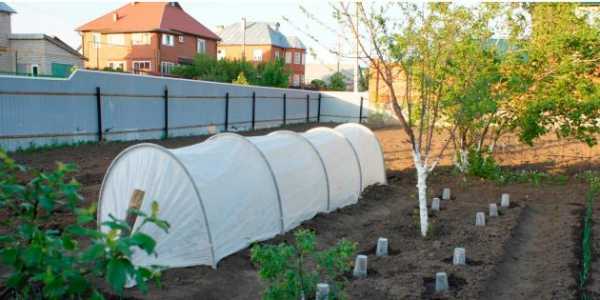

Конструкция с покрытием из агроволокна

В отличие от полиэтилена, материал является долговечным и имеет высокий уровень прозрачности. Агроволокно способно выдержать большой вес и сильный порыв ветра. Материал является дышащим, соответственно, теплицу не нужно будет часто проветривать. Еще одно преимущество — легкость изделия. Это дает возможность переносить парник с места на место.

Еще один материал — поликарбонат.

Изделие с покрытием из поликарбоната

Этот вид покрытия достаточно популярен, так как он объединил в себе преимущества первых двух видов. Материал являет собой лёгкий, прозрачный пластик, который имеет высокий уровень светопроницаемости. Также поликарбонат имеет такие преимущества:

1. Материал является прочным, он способен выдержать существенные нагрузки.
2. Низкая теплопроводность. Это дает возможность длительное время сберегать тепло внутри парника.

Во время жары температура внутри конструкции из поликарбоната может превысить 60°С, поэтому изделие надо проветривать. В постройке рекомендуется предусмотреть форточки.

Выбирать материал надо исходя из потребностей.

Определение размеров конструкции

Для составления чертежа понадобится определить габариты парника.

Какой должна быть ширина?

Ширина является основным показателем в процессе определения габаритов конструкции. В узкой постройке следить за растениями проблематично. Ширина парника должна быть такой, чтобы изделие было комфортно использовать.

Схема размещения грядок для парника с оптимальной шириной

Помимо того, этот показатель будет зависеть и от того, какое число грядок нужно засадить. Оказывает влияние и расстояние между рядами. Например, если грядки имеют большую ширину, то дотянуться до крайней точки в процессе поливки растений довольно сложно. Если грядки имеют маленькую ширину, то на дорожках будет утрачена полезная площадь.

Практика дачников с большим опытом показывает, что оптимальный вариант — когда несколько грядок составляют 80–85 см, а проход между ними — 35–45 см. Если исходить из данных показателей, то рекомендуемая ширина парника получится 2,4–2,6 м. Если надо сделать не 2, а 3 грядки, то ширина изделия должна быть 3–3,4 м. В этом случае ширина грядки составит 50–60 см, а расстояние между грядками — 65–70 см.

Минимальная ширина парника — 2,4 м. Обязательно нужно учесть ширину двери. Оптимальный размер — 60 см. Данный проход обеспечит комфортное передвижение дачнику. Если планируется использовать тачку, то понадобится сделать дверь большей ширины — порядка 90 см.

В некоторых случаях изготавливают постройку с несколькими проходами и центральным стеллажом шириной порядка 95 см. Ширина такой конструкции должна составить 3,8–4,2 м.

Определение длины строения

Этот параметр не оказывает влияния на что-либо, он может быть любым. Чаще всего сооружают парники такой длины, чтобы она была кратна 60 или 120 см. В этом случае можно будет с легкостью прикрепить панели для перекрытия, которые изготавливаются в стандартном размере.

В процессе определения длины в расчёт нужно взять число и размер поддонов, которые требуется разместить на стеллаже. Поэтому длина постройки должна соответствовать длине стеллажей, которые располагаются на них

Также важно учесть площадь, которая нужна для дорожек по двум торцам полок

Оптимальная высота постройки

Важно, чтобы между растениями, которые размещаются в почве или на стеллажах, осталось немного места, при этом дачнику хватило площади для удобного их обслуживания. Например, если в грунте планируется выращивать невысокие растения, то высота теплицы от верхнего дверного карниза до потолка составит 40–60 см

Если требуется производить выращивание растений на стеллажах, то к высоте надо прибавить габариты полок

Например, если в грунте планируется выращивать невысокие растения, то высота теплицы от верхнего дверного карниза до потолка составит 40–60 см. Если требуется производить выращивание растений на стеллажах, то к высоте надо прибавить габариты полок.

Высоту двери нужно подбирать под средний рост пользователя. Чаще всего значение равняется 1,8 м.

Где достать металлический каркас теплицы из поликарбоната

Получить каркас для теплицы можно несколькими способами: изготовив вручную или заказав у мастера. Первый вариант связан с рядом трудностей. Необходимо подобрать рейки соответствующего диаметра, а также грамотно соединить их между собой. Дилетанту, даже желающему обучаться, реализовать данную задачу будет очень сложно. Кроме того, в процессе работы обязательно понадобится сварочный аппарат, управляться с которым не так уж просто. Да и стоит он не дешево. Ради того, чтобы сварить всего лишь одну теплицу, затевать столь сложные работы, конечно, не стоит. При этом очень велика и вероятность того, что неопытный мастер элементарно может получить серьезные травмы. Такой исход уж точно не стоит потраченный сил и финансовых средств.

Если вам нужно быстро смастерить теплицу, тогда изготовление металлического каркаса лучше заказать у профессионалов

Виды

Из профильного металлопроката можно создавать своими руками конструкции разнообразных конфигураций, но я хочу выделить несколько основных форм каркасных теплиц.

Арочные

У теплиц такого вида нижние части элементов каркаса стенок вертикальные, а верхние изогнуты в дугу, сомкнуты аркой. Между собой эти элементы соединяются в единую конструкцию горизонтальными стяжками. Арочные теплицы (на фото ниже) более стойкие к ветровым нагрузкам, быстро собираются своими руками. Они пропускают много света во внутреннее пространство, поэтому больше подходят для выращивания светолюбивых культур.

Стрельчатые

Сечение стрельчатой теплицы имеет форму слегка изогнутой арки, вытянутой в высоту и заостренной на конце. Правильно рассчитанная конструкция такого типа устойчива к деформации подобно классической арочной теплице, но за счет вытянутой формы верхней части лучше сопротивляется снеговой нагрузке. На коньке не скапливаются сугробы: снег быстро скатывается вниз под своей тяжестью.

Пирамидальный

Пирамидальная теплица — компактный, необычный вид парника с массой достоинств. Представляет собой конструкцию, чьи стенки имеют треугольную форму, располагаются с наклоном внутрь под небольшим углом и сходятся вверху в одной точке.

Благодаря наклонному положению граней в парнике существует особая система естественного освещения. Солнечные лучи почти не отражаются от их поверхности в утреннее и вечернее время суток, а проникают внутрь. Во время полуденного зноя, наоборот, отражают их прямое попадание, защищая растения от перегрева.

Какой вид лучше выбрать

Для круглогодичного использования лучше построить своими руками арочную теплицу. Благодаря обтекаемой форме на ее поверхности не скапливаются природные осадки. Она устойчива к порывам ветра, хорошо освещена, имеет меньшее количество соединений. Кроме того, такая конфигурация позволяет для лучшего сохранения тепла дополнительно установить двери и форточки для проветривания.

Двухскатная теплица домиком удобнее для использования в весенне-летний период. Она обеспечивает достаточное количества света, но зимой ее крышу нужно очищать от снега.
