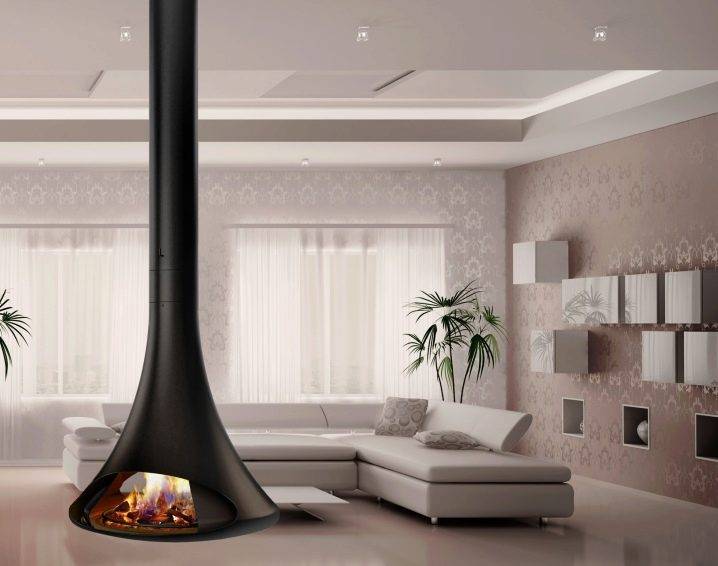

Подвесной камин

Особенности устройства и конструкции топки

При покупке и выборе модели имеющую подвесную конструкцию, необходимо помнить о том, что основная нагрузка приходится на потолочное покрытие.

Благодаря своим универсальным качествам и характеристикам, такая подвесная конструкция может располагаться в любой части помещения. Если она максимально возможно отдалена от перегородок и перекрытий, она относится к типу островных. При непосредственном монтаже конструкции на стену, она относится к классу пристенных.

Конструктивные особенности топки

Для того, чтобы использование и эксплуатация установки была максимально безопасной, топка должна иметь закрытий тип. Преимущественно, многие модели подвесных приборов оснащены закрытым механизмом, выполненным из специального огнеупорного стекла. Некоторые, имеют открытую или частично защищённую топку, имеющую небольшую перегородку иди металлическую решетку.

Некоторые агрегаты могут иметь специальный встроенный кожух, который в ручном режиме может принимать открытое, закрытое или полуоткрытое положение, что делает топку открытой или закрытой.

По своей форме заслонки подвесных приспособлений не имеют ничего общего со стандартными и классическими. Подвесные разновидности могут иметь топку с ломаными очертаниями, в форме эллипса или многоугольника. Некоторые модели могут иметь вращающуюся вставку или экспозицию, выполненную в форме скульптуры, плоской тарелки.

Важные нюансы

При эксплуатации камина в любом помещении (частный дом или квартира) важно соблюдать технику безопасности. Обязательно нужно регулярно проветривать помещение

Комната, в которой установлен камин, должна быть не менее 25 квадратных метров и оснащена вентиляцией воздуха. Сквозняков быть не должно, так как это может привести к тому, что огонь просочится наружу.

Быстро воспламеняющиеся предметы, мебель и другие элементы декора не следует располагать рядом с камином. Дымоход во избежание возгорания с регулярной периодичность нужно чистить.

Преимущества промышленных мощностей

Промышленностью выпускается камин, подвешенный на трубе, из такого материала, как жаропрочная сталь. Современные технологии сделали возможным использование даже стали толщиной в 1,5 мм, причём рабочее состояние она не теряет 20 лет и дольше. Небольшой вес, приличная теплоёмкость и теплопроводность – всё это составляющие высоких показателей КПД.

Но изготовить подвесную конструкцию из такой стали может только специалист, имеющий соответствующее оборудование и владеющий современной технологией сварки. Кустарное производство в данном случае не подойдёт. Обработанная по-кустарному, нержавейка с жаростойкими свойствами, лишится своих качеств, а растрескавшееся изделие придёт в негодность.

Вместо стали можно использовать чугун. Его преимущество – в достаточно низкой стоимости. Камин может быть смонтирован из листа толщиной в 6 мм. Если толщина будет меньше, изделие также просто-напросто растрескается. Это не очень теплопроводный материал, хотя для помещения небольших размеров его теплопроводности вполне будет достаточно.

Прежде всего, до самого изготовления и монтажа, нужно приобрести все необходимые комплектующие. Понадобится металлический лист толщиной 4-5 мм. Из него будет выполняться как сама топка, так и каминная вытяжка. Самым простым и надёжным решением будет приобрести изделия, о которых идёт речь, в готовом виде. Самостоятельно добиться желаемой эстетики вряд ли получится, но если дело только в практичности, тогда стоит рискнуть и попробовать.

Чертёж в данном случае – вещь полезная, но разработать его придётся самостоятельно, используя фотографию, а это дело хлопотное, а потому для такой несложной конструкции лучше обойтись вовсе без него.

В современных конструкциях есть специальная электроника для принудительного подвода воздушных масс в очаг, а также метод принудительного вывода отработанных веществ.

Также в трубе понадобятся специальные ограничения для горячих воздушных масс. Это избавит от беды, с которой сталкиваются владельцы подвесных конструкций. Если потоки горячих воздушных масс идут сверху, значит, разработка дымохода была неправильной.

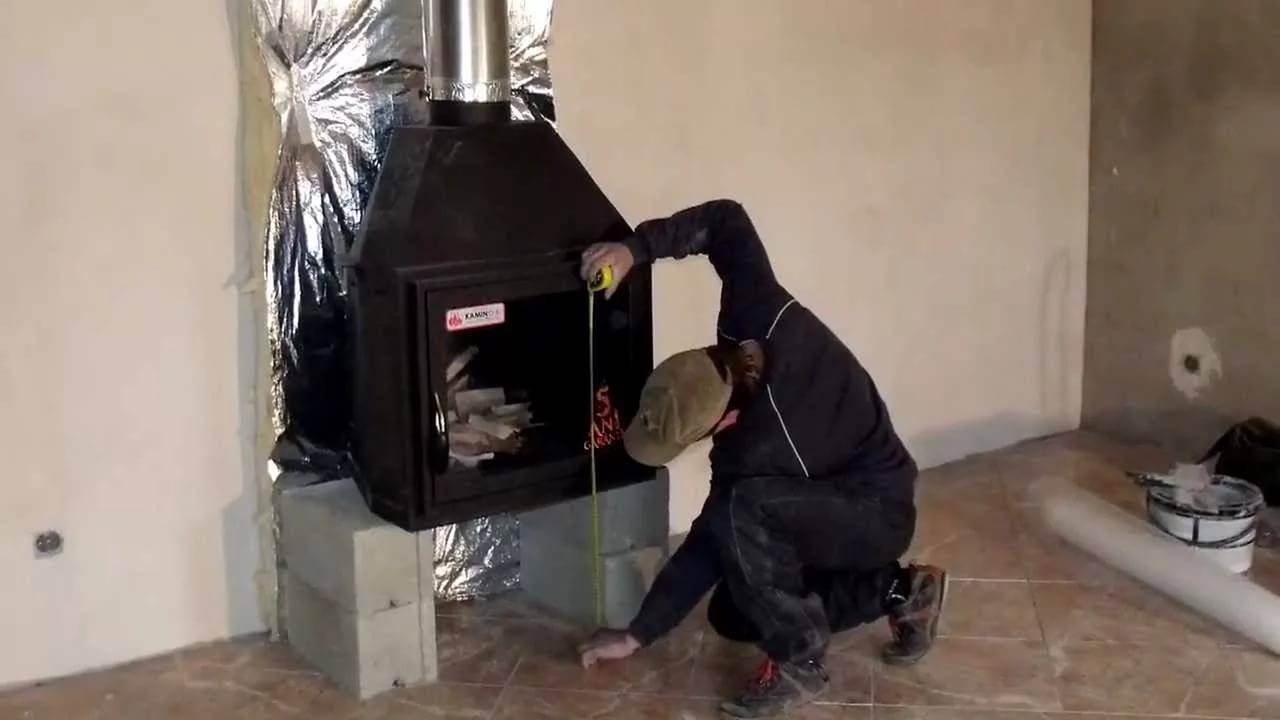

Установка кассетного камина

Подготовка

  1. • Установка дымоходов кассетного камина имеет повышенные требования. В них отмечается высокие температурные отметки, поэтому существует возможность перегрева. Конструкция подобного образца должна быть устроена таким образом, чтобы между ней и кожухом был организован специальный зазор, внутри которого будет циркулировать, согреваясь, воздух. В камине выполняется теплоизоляция, которая применяется для обеспечения разделки между трубой и наружным коробом. В этом случае берется два слоя базальтовой или минеральной ваты.
  2. • Потенциален монтаж трубы минимального сечения, которое обычно применяется в обычном английском камине. Во время установки прибора отопления можно не задумываться об обеспечении нескольких изгибов, большое количество которых обычно отрицательно влияют на отложения твердых продуктов горения. В этом устройстве сажи образуется совсем немного, даже при слишком сильном горении.

Правила монтажа

  1. • Плоскость, которая используется для фиксации должна быть максимально ровной, не иметь перегибов. Сама же установка осуществляется непосредственно на пол жилища.
  2. • Если покрытие деревянное, его нужно убрать, и взамен него уложить бетонное, поднимая его до уровня пола.
  3. • Наилучшим вариантом считается выкладывание площадки специальной огнеупорной плиткой.
  4. • Примыкающие к устройству стены жилища тоже нужно освободить от отделки. При необходимости следует обработать жаропрочными материалами. Устройство не должно иметь контакта с проводкой,
  5. • При условии, что в комнате имеется функциональный дымоход, надлежит произвести полноценную чистку. Если в агрегате старого дымоходного канала имеется широкое сечение, как вариант, поставить трубы в имеющийся канал, что снизит стоимость выполнения работ.
  6. • Для крепкого крепления дымовой трубы рекомендуется использовать манжеты и муфты.
  7. • При условии использования новой трубы, следует учитывать то, что крепить ее в доме не нужно, конструкцию выводят за пределы жилища и фиксируют на наружной поверхности.
  8. • Качественно произведенный монтаж каминной топки обычно имеет зазоры между полом, топливной камерой и стенами здания. Наименьшее расстояние прописано в техническом паспорте всякого устройства.
  9. • Каркас представляет жесткую конструкцию, выполняющееся из листовой стали и устанавливаемое на боковых частях сооружения. Используется для защиты от высоких температур,
  10. • Для обкладки вытяжки используют специальный тип кирпича, а также натуральный камень и гипсокартон. Если вы выбрали последний вариант, то материал следует укладывать на металлическую поверхность.
  11. • Так как в процессе топки должно происходить отражение теплового излучения, используют базальтовую вату с алюминиевой фольгой либо особенное волокно. Для получения соединения применяют гипс, который разрезается ножовкой. Элементы соединения крепят при помощи специального клея. Точно таким же способом производят крепление короба для монтажа решеток,
  12. • В самом конце производим крепление ручки, которая фиксируется на огнеупорной стеклянной дверке.
  13. • И, наконец, выполняем финишную отделку, для чего специальной известковой шпатлевкой промазываем стыки гипсовых блоков. Акриловой краской осуществляем покраску поверхностей. Так как деревянные поверхности могут высохнуть от времени, покрывать их нужно воском. Насыщенность цвета и красивый блеск кирпичной поверхности придаст раствор уайт-спирита.

Варианты установки вытяжки на кухню

Существуют разнообразные способы установки кухонной вытяжки. Все они различаются между собой, поэтому рассмотрим каждый из них по-отдельности.

Установка вытяжки в шкафчик

  • Для этого необходимо заказать отдельный шкаф под электроприбор. Главная особенность такого шкафчика заключается в отсутствии дна, вытяжка будет крепиться к средней полке.
  • Расстояние до этой полки вымеряется по высоте устройства, в среднем этот размер равен 13-15 см. Стоит смотреть по модели и фирме производителя.
  • Также, если предусмотрено подключение к вентиляционному каналу, необходимо вырезать отверстия под воздуховод и в полке и в крыше шкафчика. Диаметр отверстия равен диаметру гофры. Чаще всего на встраиваемых моделях диаметр равен 10-12 см.
  • На той плоскости, которая фиксируется к полке, расположены 4 отверстия. Можно закрутить саморезы, либо просверлить сквозные отверстия в полке. Все зависит от того, какой крепеж в комплекте вашей вытяжки.
  • Следующий шаг – разметка навесного шкафчика. Если используются «уши», которые не регулируются – необходимо вымерить высоту с точностью до миллиметра. Универсальные крепления, которые представляют собой навесы, цепляющиеся за металлическую полосу на стене, то, в данном случае, допустима погрешность в -/+ 5 мм.

Установить вытяжку на кухне таким способом легко и эстетично: вы скрываете все ненужные детали за дверцей шкафчика, и можете избежать протягивания гофрированной трубы. Если, конечно, ваша вытяжка может работать в рециркуляционном режиме.

Установка вытяжки под шкафчик

Еще один способ крепления вытяжки, только теперь устройство не встраивается внутрь мебели, а крепится к нижней части шкафа.

Такой вид вытяжек подходит для тех кухонь, где обильная готовка – редкость, в основном что-то готовится на одной конфорке

  • Если вы будете прокладывать воздуховод, следует заранее сделать круглые отверстия, диаметром равным тому, что указан в инструкции вытяжки.
  • Шкаф крепится аналогичным способом, как и в предыдущем разделе.
  • Панель вытяжки необходимо чем-либо скрыть. Для этого используется аналогичный материал, из которого сделаны фасады. Устанавливается он как фальш-панель: либо на двухсторонний скотч, либо на специальный клей.

Монтаж вытяжки на стену

Данный способ – самый простой и надежный.

  • Первым делом следует отмерить расстояние, которое будет располагаться между плитой и вытяжкой. Запомните, что минимальная высота 55 см, максимальная около 80 см. Иначе существует возможность потерять эффективность всасывания.
  • Приложите вытяжку к отчерченной линии и обведите 4 метки сквозь заднюю панель устройства.
  • Просверлите отверстия буром 8 мм под дюбель с минимальной длиной 50 мм.
  • Закрутите два верхних самореза так, чтобы была возможность повесить на них вытяжку.

Процесс навески кухонной вытяжки на саморезы

Если устройство надежно висит, то прямо, сквозь металлические отверстия в задней панели, вкрутите саморезы в нижние два дюбеля.

Схема установки вытяжки на кухне обычно предусмотрена с каждым изделием, однако если вы не обнаружили ее в комплекте с вашей вытяжкой – не расстраивайтесь. На каждую модель в интернете есть все сведения.

Схема настенной плоской вытяжки, с подробным описанием всех размеров

Ниже представлено несколько фото, на которых показаны различные способы крепления кухонных вытяжек.

Плоская настенная вытяжка – воздуховод спрятан в специальном выступе на потолке, сделанном из гипсокартона

Скрытая встроенная вытяжка, от которой можно разглядеть только лишь выдвижную панель

Как сделать подвесную конструкцию своими руками

Если есть навыки работы с металлом, то можно подвесной камин сделать своими руками. Конструкция многоэлементная, собирается посредством пайки

Но здесь важно учитывать тот момент, что декоративной отделки не будет, поэтому все швы должны быть максимально точными и аккуратными

Зарубежные производители при производстве используют лазерные технологии. Чтобы сделать подвесной очаг своими руками, понадобится схема. Ее можно взять готовую или выполнить самостоятельно. Элементы изготавливаются по чертежам на металлопрокатном заводе. Затем собираются своими руками непосредственно в доме.

Более простая конструкция – каминная топка, подвешенная к потолку на цепях. Это сделать самостоятельно, своими руками, довольно просто.

Топку можно изготовить из чугунного котла, вырезать окно, или сделать разрез по всему диаметру, скрепив две части посредине. Но такая конструкция не будет иметь дымохода, поэтому пригодна лишь для электрического или биокамина.

Основы проектирования дымохода для камина

На этапе создания проекта дымохода и во время дальнейших подготовительных к строительству работ следует правильно подобрать материал, при помощи которого он и будет построен. Более того, нужно точно знать, чем будет отапливаться данный прибор. Бывают случаи, когда установленные трубы и соединения в дымоходе камина обнаруживаются непредназначенными для функционирования с приобретенным типом топлива, в результате чего приходится экстренно менять либо тип топлива, либо демонтировать неподходящие трубы или другие компоненты.

Дымовая труба камина: 1 — Эффективная часть высоты; 2 — Высота оголовника; 3 — Разделка; 4 — Перекрытие; 5 — Песчаная засыпка.

В качестве наглядного примера обычно приводят дымоходы камина, сделанные из кирпича, которые отлично функционируют с древесными типами топлива, но совершенно не подходят при использовании газовых источников тепла.

Важным моментом является то, насколько правильно вы выберете высоту и величину диаметра дымохода. Неверный выбор какого-либо из данных параметров подействует на эффективность отопительной системы, снизив ее к минимальной отметке, это может привести к плохим результатам.

Существует ли реальная возможность построить универсальный дымоход?

Как уже упоминалось, фундаментальным основанием для любой трубы считается материал, с использованием которого она сделана. Некоторые производители предлагают потенциальным клиентам современные системы дымоходов, которые в своих многочисленных рекламах они называют универсальными, способными работать в любых погодных условиях и, что удивительно, с каждым из существующих видов топлива. Специалисты же могут с уверенностью сказать, что таких систем нет. Не исключают, конечно, того, что отдельные системы дымоходов способны хорошо работать в разных вариациях подключений и с разнообразными видами топлива. Однако тут надо понимать, что если прибор при таких условиях работает хорошо, это вовсе не будет означать, что он качественным образом отличается от обыкновенного дымохода камина.

Практичные подвесные камины для загородного дома

Подвесные камины загородного дома «выиграли» конкурс отопительных устройств нашего времени, благодаря мобильности и небольшому размеру, что позволяет хозяевам холодной зимой или промозглой осенью избирательно отапливать любое место в загородном доме небольшим объемом дров, да еще и в очаге достаточно эстетического вида.

Креативные идеи установки каминов придают помещению новый, оригинальный дизайн

При этом, подвесные камины загородного дома легко разработать самостоятельно, при этом:

  • Сокращается общая стоимость;
  • Время проводится с пользой;
  • Подбор материала производится на вкус хозяина.

Даже не обладающие особыми навыками мастера сумеют выбрать чертежи, и создать детали уже готового шаблона камина. Части камина всегда можно заказать на заводе. Это касается, как основы (чугунные листы для топки, решетки, стальные листы для трубы), так и второстепенных элементов (листы и плитки цветного металла для украшения камина и прочие декоративные части из металла).

В топке (овальной, круглой или квадратной формы) происходит сжигание твердотопливного горючего, согревание и, частично, освещение помещения. Дымоход представляет собой квадратную или круглую трубу, которая не только выводит образующийся дым, но и угарный газ, при помощи крепкого болтового крепления, становится стержнем, поддерживающим камин в вертикальном положении и стабилизирующим его положение. Обе части такой конструкции обычно состоят из металла (черный – чугун, сталь, реже цветной – алюминий, медь). Чертежи камина можно выполнить и самостоятельно, или заказать на заводе или специализирующейся фирме. В более сложном в плане декорирования камине частей может быть гораздо больше, так как конструкции украшены различной чеканкой, рисунками с травлением и красками, цветными металлами. Для выполнения основной нагревательной функции (получать и распространять тепло) они не помогут, зато укажут на богатство и хороший вкус хозяев.

Что потребуется

Самым простым и наиболее подходящим вариантом такого камина будет конструкция, в которой вместо дров сгорает биотопливо. Поэтому, собирать лучше всего будет именно этот вариант. Для его сборки потребуются следующие материалы:

  • Нержавеющая сталь для изготовления корпуса и топки.
  • Труба из металла для крепления к потолку
  • Горелка (предполагается приобретение готовой горелки, но, ее можно изготовить самостоятельно в виде стакана из стали)
  • Огнеупорная сетка
  • Огнеупорное стекло для изготовления защитного экрана
  • Фитиль

Помимо этого, потребуется некоторый набор инструментов, в котором будет устройство для сварки, шлифовальная машинка и различный инструмент для резки и сгибания металла.

Если же необходимо собрать подвесной дровяной камин, то к указанному набору материалов нужно добавить трубу дымохода. Ее лучше приобрести готовую, так как в заводских изделиях уже предусмотрена тепловая защита и универсальные крепления к потолку и топочной части устройства.

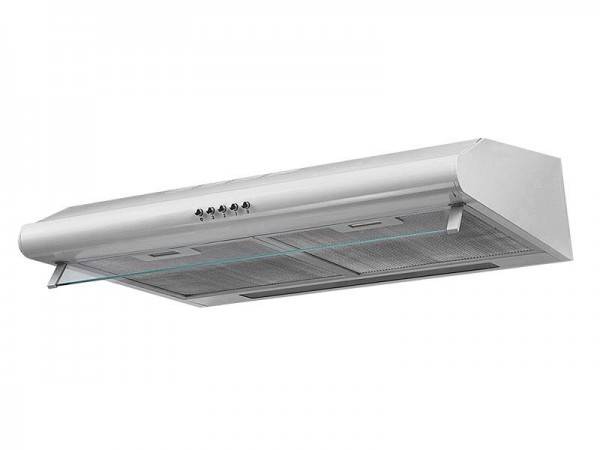

Типы вытяжек

Тип вытяжного устройства подбирается в зависимости от технических условий и наличия выхода в вентиляционную шахту. Наиболее популярными остаются фильтрующие, вытяжные и комбинированные модели.

Фильтрующие аппараты работают по принципу рециркуляции. Отработанная воздушная масса втягивается внутрь конструкции, проходит через систему фильтров и возвращается назад в помещение уже очищенной от запахов и жировых примесей. Установить их проще простого, так как эти устройства не требуют наличия вентиляционного отверстия.

Вытяжные модели – это аппараты проточного типа. Металлический вытяжной вентилятор засасывает отработанную воздушную массу и выбрасывает ее на улицу через вентиляционный канал. Монтаж их труднее, так как необходимо выводить на улицу воздуховод.

В зависимости от конструктивных особенностей вытяжные устройства разделяются на 4 вида:

  1. Купольные (настенные). Эти аппараты настенного типа стоят недорого, легко устанавливаются, но не всегда выглядят уместно на кухнях, оформленных в определенном стиле. Для выхода из ситуации можно установить короб для вытяжки на кухне.
  2. Встраиваемые вытяжки. Эти устройства врезаются в верхние шкафчики кухонного гарнитура и обеспечивают помещению презентабельный вид. Эти вытяжки в шкаф не бросаются в глаза и не привлекают внимания, так как больше похожи на элемент оформления мебели. Крепление встраиваемой вытяжки не представляет сложности.
  3. Островные (потолочные). Такие модели крепятся непосредственно к потолку над кухонным островом. Схема установки вытяжки на кухне намного сложнее.
  4. Настольные. Эти модельные конструкции устанавливаются вместе с варочной панелью. Обладают высоким качеством очищения воздуха, так как располагаются непосредственно над источниками пара, жира и загрязнителей.

Каждый вид имеет свой тип монтажа. Легче всех установить настенные устройства, тяжелее – потолочные.

Выбор дизайнеров

На металле дизайнеры остановили свой выбор не случайно, ведь это достаточно пластичный материал, благодаря чему форма подвесных каминов порой бывает просто фантастической. Здесь есть, где развернуться смелым дизайнерским идеям, и в результате на свет появляются не просто углы и линии строгих геометрических правил, но и модели, напоминающие металлическую скульптуру.

А дизайнерская мысль не стоит на месте, и появляются всё новые и новые причудливые формы типа экзотических растений, кораблей пришельцев, морских перископов или кристаллов замысловатой формы.

Здесь нет предела фантазии и творчеству, а в содружестве с современными технологиями по обработке металлических изделий, модели получаются очень точными по расчётам.

Требования

Значение самотяги дымового канала

Современные конструкции должны соответствовать таким критериям:

  • Прочность конструкции и долгий срок эксплуатации. Устройство дымоходов для камина должно выдерживать различные перепады температурного режима, образование конденсата. Устоять под воздействием агрессивных кислот, и, главное, соответствовать всем нормам и правилам пожарной безопасности.
  • Аэродинамика. Установленная конструкция должна обеспечить беспрепятственный поток продуктов горения. Например, круглое сечение способно быстро и беспрепятственно вывести все дымовые газы из топки. Прямоугольные конструкции не так эффективны, в них продукты горения сталкиваются с сопротивлением, за счет чего уменьшается скорость вывода.
  • Простое обслуживание.
  • Стойкость к эрозии и коррозии. Для достижения этого показателя, обустраивая дымоход для каминов из кирпича, необходимо правильно подобрать материалы.

Выводы и полезное видео по теме

Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.

Еще больше информации о сэндвич-дымоходах:

Обустройство кирпичной трубы на кровле:

Сборка модульной керамической трубы:

Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа.

Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.

Решили собственноручно соорудить дымоход для своего камина, но в процессе изучения информации у вас остались невыясненные моменты? Спрашивайте совет у наших экспертов и других посетителей сайта – мы постараемся разъяснить сложные вопросы.

А может вы обладаете практическим опытом обустройства дымоходов и хотите указать на некоторые неточности или недочеты в изложенном материале? Или хотите дополнить материал полезными советами от профессионала? Напишите нам, пожалуйста, об этом в блоке комментариев.
