Каркасное помещение над гаражом: пошаговый процесс строительства и монтажа

Перекрытие

Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.

  • Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.
  • Если наверху будет только чердак, то балки берутся меньшего сечения.

Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.

Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.


Крепление балокИсточник goroddomov.ru

Пошаговая инструкция строительства двухэтажного гаража

Теперь стоит рассмотреть, как построить двухэтажный гараж с нуля. Будут рассмотрены все этапы — от фундамента, до вентиляции с проводкой.

Устройство фундамента

Для гаража с комнатой на 2 машины необходим фундамент ленточного типа. Для 1 лучше выбрать монолитный. Само возведение происходит в несколько шагов:

  • Сначала нанесите разметку на почву. Просто поставьте в предполагаемых углах колышки и соедините их леской.
  • Теперь нужно выкопать котлован. Вообще, он должен быть чуть ниже глубины промерзания. Она индивидуально для каждого региона. Вот на этой карте можно посмотреть точку промерзания для России. Если не дойти до этой точки, то фундамент сместится во время оттепели.

  • На дно засыпается песок с щебнем. Это дренажная подушка, высотой 20 сантиметров.
  • Если планируется строительство двухэтажного гаража каркасного типа, то в принципе можно обойтись без армирования фундамента. Но лучше потратиться и поставить обрешетку композитной или стальной арматуры.
  • По стенкам ямы ставится опалубка из досок, фанеры, пенопласта или пеноплекса.
  • Пришло время заливки. Бетон можно приготовить по стандартной инструкции: часть цемента, 3 песка и 4 щебня. Заливайте основание за 1 заход. Делая ее частично, вы рискуете снизить прочность бетона.
  • Когда фундамент высох, покройте его парой слоев рубероида.

Возведение стен гаража

Двухэтажный гараж своими руками надежнее и проще делать из газобетона. Он легкий, прочный и очень теплый. Даже не понадобится делать доп.утепление.

И так, постройка из блоков выглядит так:

Первый ряд необходимо выровнять по уровню, иначе остальная кладка поплывет. Проще всего воспользоваться ложковой перевязкой.

Каждый 4 ряд необходимо армировать стальной ребристой арматурой.

  • Оконные и дверные проемы также армируются.
  • Ворота устанавливают, когда высота стен доходит до полуметра.
  • Верхние уровни также армируются толстой арматурой.

Постройка второго этажа

На верхние армированные ряды устанавливаются стропилы. В качестве перекрытия подойдет обычный ЖБ низкого класса. Особой нагрузки на них не будет.

Далее выкладываются стропилы для крыши. Проект гаража с мансардой сразу должен учитывать угол ската. В СНиП прописаны 2 типа: крутой (60 градусов) и пологий (30). Они упираются на стены, а поверх укладываются любым кровельным материалом со слоем паро-ветроизоляции.

Лестницы для двухэтажного гаража

На выбор есть 2 типа лестниц: наружная и внутренняя:

  1. Наружная подойдет в том случае, если площадь слишком маленькая и не позволяет установить ее внутри. Но это гараж со вторым жилым этажом, то вряд ли она устроит. На этот случай подойдет обычная металлическая стремянка из нержавейки.
  2. Внутренняя. С такой лестницей второй этаж над гаражом станет полноценным жильем. Лучше всего сделать его из натурального дерева, так как оно легче. Будет ниже нагрузка на фундамент и стены. Подробное видео о том, как сделать лестницу можно посмотреть ниже.

Вентиляция и электропроводка в надстройке

Без вентиляции проект не получится зарегистрировать, как жилое помещение. В связи с этим может последовать административный штраф. Поэтому в каждой комнате необходимо сделать обычную приточную вентиляцию

В качестве проводящего кабеля лучше взять ВВГ-Пнг 3х2. Это оптимальный провод для подключения телевизора, холодильника, электрической варочной поверхности. Штробить газобетон не стоит, так как это снизит прочность домика.

В гараже с жилым вторым этажом лучше сделать наружную проводку в самозатухающей гофре. Она не поддерживает горение, при этом легко монтируется без вызова электрика. Если нет желания прокладывать кабель в гофру, можно воспользоваться пластиковыми трубами для электрики. По надобности всегда можно добавить новую линию, без демонтажа стен и штробления. Розетки и выключатели также должны быть наружными, без врезания в материал.

Необходимые инструменты

Для строительства потребуются как электроинструменты, так и ручные

При возведении каркасника используют древесину, что определяет выбор инструментов.

Электроинструменты

  1. Циркулярная (дисковая) пила. Наиболее выносливой считают «Хитачи С7MFA–4800».
  2. Шуруповерт с двумя аккумуляторами мощностью не менее 19W. Оптимальный выбор – «AEG BS 12 X-R LMB–3200».
  3. Бензопила. Лучшая из бюджетных – «Echo CS-3500-14». Средняя цена 7100 руб.
  4. Бетоносмеситель ёмкостью не менее 140 л. Необходим для заливки плитного или ленточного фундамента. Для возведения столбчатого будет достаточного ручного замеса бетона.
  5. УШМ (болгарка), 125 мм.
  6. Торцевая пила, необходимая для выполнения распила под определённым углом. Циркулярная не справится с этой задачей. Приобретение торцовой пилы быстро окупается скоростью и точностью выполнения работ.
  7. Пневматический молоток для гвоздей (не обязательно).
  8. Точило для заточки ручного инструмента.

Ручной и измерительный инструмент

  1. Качественные пузырьковые уровни длиной 200 и 60 см.
  2. Рулетка с длиной ленты не менее 8 м.
  3. Меловая малярная шнурка.
  4. Молотки на 500 и 1000 г.
  5. Два топорика, маленький и средний.
  6. Монтировка.
  7. Клещи (средние и большие).
  8. Сапожный нож.
  9. Набор стамесок.
  10. Ножовка по дереву.
  11. Ёмкости и лопаты для выполнения земляных работ и бетонирования.

Металлический гараж своими руками: общая информация

Металлический гараж имеет наружную обшивку и кровлю из листового металла. На эти цели пойдёт:

  1. Листовая сталь:
  • с оцинкованным покрытием на основе из нержавейки, от 0,4 до 2 мм толщиной;
  • горячего проката (толщиной 0,5 — 4,0 мм), лист обыкновенный, обрезной, предпочтительный для всех видов сварки.

Профилированный лист (профнастил) С или НС — листовой материал холодного проката толщиной 0,8мм с волнообразным профилем и высотой волны от 8 до 44мм:

  • с двусторонним оцинкованным покрытием;
  • с декоративным лакокрасочным покрытием (ГОСТ 30246);
  • с двусторонним полимерным покрытием (полиэстер — экономичен, пурал, PVDF — универсален).
  • с односторонним покрытием цинк— полимер.

Сэндвич-панель — многослойный стеновой и кровельный материал (металл, теплоизолятор, клеевой слой из ППУ).

Справка: Как построить металлический гараж из сэндвич панелей? По сборно-разборной технологии.

Как собрать металлический гараж?

Сам по себе металлический лист противостоять несущей нагрузке не способен. Для этих целей понадобится силовой каркас. Он будет тоже из металла. В зависимости от функциональных особенностей постройки подойдут:

  • стальные трубы овального или прямоугольного профиля 25х50 и 20х40;
  • уголок 35х35;
  • швеллер стальной.

Соединять все эти элементы между собой можно:

  • разъёмным соединением (болтами, саморезами по металлу);
  • неразъёмным соединением (точечной электросваркой).

Выбор вида соединения упростит или усложнит процесс возведения.

Если для соединения разъёмным крепежом достаточно шуруповёрта, то сварка потребует не только сварочного аппарата, но и умения им пользоваться, навыков получения надёжного сварного шва.

Почему стоит строить?

  1. Построить железный гараж своими руками можно за один месяц.
  2. На начало застройки участка в таком гараже можно хранить инвентарь и оборудование, необходимое для строительства дома.

Если нет нужды в консервации транспортного средства на большой срок, гараж можно построить без дополнительных вложений в утепление, внутреннюю и внешнюю отделку, устройство пола и потолка.
Прочность и долговечность материала гарантируют надёжную защиту от превратностей погоды и механических повреждений.
При необходимости такой гараж можно передвинуть, разобрать, перевезти на другое место.

Он долговечен.
Не требует постоянного ухода.

Экономичен, в сравнении с другими строительными материалами.

На какое основание можно поставить металлический гараж? Так как гараж весит чуть больше 1 тонны, можно обойтись свайным или ленточным фундаментом, а при возведении на время — вообще без него, монтируя на забивные анкеры.

Что надо учесть:

  1. Железо для гаража не хранит тепло, быстро нагревается и так же быстро остывает.
  2. Появление на внутренних стенах конденсата провоцирует процесс ржавления.
  3. В условиях пожара содержимое выгорает.
  4. Взломать сборно-разборную металлическую конструкцию и даже вывезти — не такое уж хитрое дело.

Подходящим вариантом для дачного участка будет:

  • сборный гараж из готовых заводских конструкций; он легко собирается (при наличии готового фундамента) 2-мя работниками за 6 часов;
  • сборный гараж на металлическом каркасе; технология доступная для любого, кто владеет слесарным инструментом и знаком с основами строительных работ; позволяет использовать листы и элементы проката, бывшие в употреблении;
  • цельносварная конструкция, надёжность которой выше, как и требования к профессионализму исполнителей.

Как сделать железный гараж на фундаменте? Одним металлом не обойтись.

Способы обшивки гаража

Перед обшивкой стен рекомендуется сделать обрешетку из брусьев 40х40 мм. Они облегчат процесс обшивки и сделают конструкцию более надежной. Что касается материала, то современный рынок предлагает широкий выбор подходящих вариантов.

Монтаж осуществляется внахлест вертикальными волнами. Профнастил практичный и долговечный материал. Также подходят стекломагниевые листы, вагонка, прошедшая специальную обработку и другие материалы. Лучше всего сделать выбор в пользу материалов, устойчивых к воздействию влаги и другим повреждениям. Для внутренней обшивки применяются ДСП или вагонка.

Качество фундамента как аспект выбора материала надстройки

Во время строительства гаража вряд ли кто-то задумывался о том, что эта постройка станет основной для возведения второго этажа. Следовательно, прочность фундамента находится под вопросом: сможет ли он выдержать двухэтажных гараж или нет.

В первую очередь следует оценить конструктивные особенности гаражной постройки: имеются ли трещины, есть ли расхождения в стыках стен и т.п.

Фундаментная основа должны быть заложена ниже уровня промерзания грунта, но и с учетом глубины залегания подземных вод. От качества данного конструктивного элемента зависит прочность и долговечность самого возводимого сооружения.

В идеале, когда гараж из кирпича устроен на фундаменте ленточного типа, заглубленного в землю на 1-1,5 метра.

В таком случае реально возвести второй этаж над гаражом из кирпича. Правда, многие квалифицированные специалисты рекомендуют ограничиться в данных условиях пеноблоками.

Если же прочность имеющегося сооружения под большим вопросом, то лучше отдать предпочтение более легкому материалу:

  • каркасник;
  • панели;
  • брус.

Также стоит отметить, что постройки подобного плана предполагают устройство кровли двухскатного типа. Благодаря такому решению ускоряется схождение снега и прочих осадков, что исключает нагрузки на стены, фундамент.

Составление проекта и сметы расходов

Трудно построить деревянный гараж своими руками, если не спроектировать конструкцию на бумаге с указанием всех размерных линий. Можно взять типовой проект, и подогнать его под существующие условия.

В смете просчитывают позиции:

  • расчет и стоимость материала;
  • затраты на транспортировку;
  • цены аренды или приобретения оборудования;
  • оплата услуг специалистов (электриков, проектантов, геодезистов).

Материалы подсчитывают согласно этапам строительства. Включают также расчистку участка, подведение коммуникаций. Составляют расходы на устройство ямы, перегородок для мастерской, покупку оконных, дверных и воротных заполнений.

Инструменты и строительные материалы

Инструменты для работы с древесиной, вдобавок понадобится шуруповерт

Для резки пиломатериалов используют дисковую циркулярную пилу, можно применять бензопилу.

Инструменты для работы:

  • шуруповерт с аккумулятором, болгарка со шлифовальным кругом, дрель;
  • бетономешалка с бочкой не меньше 140 л, лопаты;
  • молоток, плоскогубцы, топор;
  • измерительный и проверочный инструмент.

Материалы рассчитывают в зависимости от габаритов гаража. Готовят материалы фундамента – бетон или сваи. Для каркаса, перекрытия, стропил берут брусья 120 х 120, 150 х 150, 50 х 150 мм, доски 50 х 100 мм. Чаще для зашивки готовят плиты ОСБ (9 мм). На обрешетку крыши ставят доски 50 х 120 мм, а покрытие делают профлистом, металлочерепицей, ондулином. Для утепления используют плиты пенопласта, пенополистирола.

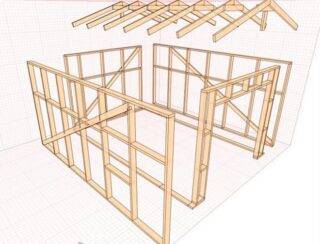

Разработка проекта

Чертеж необходим, чтобы получить разрешение на строительство

Чертежи нужны, чтобы каркас гаража был выполнен точно по размерам, при этом все узлы сходились без зазоров и перекосов.

В проект включают чертежи:

  • планы фундамента, размещения стоек, установки балок перекрытия, расположения стропил;
  • боковые разрезы показывают высоту фундамента, опор, уровень расположения горизонтальных и диагональных связей, отметку конька и свесов кровли.

Виды объектов

Любой россиянин может построить стоянку для авто. Предварительно ему необходимо узнать, на каких основаниях можно получить надел под строительство. Землю можно купить у законного собственника. Информацию о принадлежности надела узнают по выписке из ЕГРП. Можно взять участок в аренду, приватизировать его или выкупить у местной власти.

На полученном на законных основаниях участке можно возвести объект. Стоянку для авто разрешено строить на территории частного дома или дачи. Если гражданин является пайщиком ГСК, то его гаражный объект находится в составе линейного гаражного комплекса. Для стоянки авто можно использовать металлический гараж, без возведенного под ним фундамента. Правда, такой объект не является недвижимостью, и на его постройку не нужно никаких разрешений.

Возведение мансарды: поэтапное руководство

Прежде чем приступать к строительным работам, необходимо составить проект надстройки. Его можно найти в сети интернета либо же составить, воспользовавшись услугами специализированных контор.

К таковым относятся:

  • кровельный настил;
  • обрешетка, за счет которой будет держаться крыша;
  • брус, с помощью которого возводится сама конструкция и мауэрлат – опоры для стропильной системы постройки;
  • диагональные скосы и опоры;
  • изоляционный материал.

После подготовки всего необходимого, переходим к устройству самой конструкции:

  1. В первую очередь занимаемся монтажом мауэрлата, устанавливая его по всему периметру гаража.
    В таком случае, чаще всего, используют брус сечением 100х100 мм.
  2. С помощью саморезов и металлических уголков собираем и фиксируем каркас будущей крыши.
    Балки устанавливаем между стойками с шагом в 2 м.
  3. Фиксируем конструкцию посредством перемычек, располагая их поверх стоек.
  4. После этого закрепляются нижние стропила: сверлим пазы в основаниях брусьев, с помощью которых обеспечивается их прикрепление к мауэрлату.
    На этом же этапе необходимо срезать верхнюю часть балок по наклонному углу.
  5. Дальше прибиваем на стропила обрешетку, сконструированную из досок либо фанеры.
    Поверх нее посредством скоб закрепляем гидроизоляцию. Тут же укладываем пароизоляцию и еще один слой гидроизоляции.

Остается только установить кровельный настил и оконные рамы вместе со стеклопакетами, если таковые предполагаются проектом.

Плюсы и минусы

Популярность каркасных гаражей объясняется наличием целого ряда положительных характеристик. Постройка гаража с использованием дерева или металла обходится в весьма демократичную сумму, поэтому вполне доступна широким слоям населения. Материалы для строительства не являются дефицитными. Они продаются на строительных рынках, базах и складах. Что касается работ, то тут все совсем просто. Каркасный гараж под силу собрать людям, не обладающим навыками строителя.

Для выполнения работ не требуются дорогостоящие инструменты и механизмы. Достаточно бытовых инструментов, каковые имеются у каждого собственника частного дома. А те, что отсутствуют, к примеру, уровень или шуруповерт, можно одолжить у друзей или соседей. При собственноручной сборке строение можно возвести за пару недель. Все, что потребуется – три пары сильных рук. Особо утруждаться не придется. Каждая из отдельных деталей гаража весит немного. Монтаж заключается в выполнении замеров, установке и креплении каркаса, а затем в его обшивке. Чуть больше потрудиться придется при обустройстве фундамента. Но и это не так сложно, как при строительстве кирпичного варианта. Скептики склонны во всем искать недостатки.

Минусом каркасных гаражей они считают:

  • Пожарную опасность (для деревянных строений);
  • Недолговечность деревянного каркаса;
  • Отсутствие комфорта внутри помещения;
  • Низкую сопротивляемость несанкционированному проникновению.

Действительно, дерево горит хорошо. Однако при соблюдении простых правил до пожара не дойдет. Необработанные бруски и доски прослужат не более десяти лет. Если пропитать древесину специальными химикатами, срок службы увеличится вдвое, а то и втрое. В гараже, обшитом профилированными листами, зимой холодно, а летом жарко. Но если изнутри сделать обшивку из утеплителя, ситуация улучшится. А в полностью деревянном домике всегда уютно. Кроме того, гараж, в первую очередь, предназначается для автомобиля. А ему там очень даже комфортно. Попасть в каркасный гараж несложно, только когда он стоит на отшибе. Если строение располагается на приусадебном участке в непосредственной близости с жилым домом, вряд ли кто-то попытается поживиться его содержимым.

Получается, что у каркасного гаража сплошные достоинства, главные из которых:

  • дешевизна;
  • простота монтажа;
  • скорость возведения.

Обустройство мансарды

Обязательно мансарда должна быть включена в систему отопления и вентиляции. Оптимальная температура должна быть не ниже 18°С, а влажность не выше 70%.

Для того, чтобы достичь вышеуказанных параметров комфорта следует продумать систему воздухообмена.

Самым простым и эффективным способом вентиляции является установка специальных клапанов-проветривателей на стеклопакеты. Вторым, еще более действенным способом является установка дверей с вентиляционными отверстиями, перекрытых защитной сеткой.

Также эффективным решением является установка на потолке или в верхней части стены вытяжки. При этом, каналы вытяжек любого типа выводятся на крышу.

СПРАВКА: Желательно утеплять каналы вытяжки, это позволит обеспечить хорошую тягу. Чтобы не тратить время на длительный процесс утепления, можно изначально приобрести сэндвич-каналы, предназначенные для помещений мансардного типа.

Канал вытяжки должен возвышаться над скатом кровли не менее чем на 90 см. Поверх канала обычно надевают козырек, чтобы во время дождя вытяжку не залило.

Как выглядит гараж с жилой мансардой смотрите ниже:

Обогрев мансарды можно провести несколькими способами:

  1. Одним из наиболее актуальных, популярных на сегодняшний день способом отопления является установка в помещении так называемых каминных вкладышей. Это – облегченная конструкция камина, которая не только служит отопительной системой, но и прекрасно вписывается в любой интерьер, внося атмосферу нотку уюта.

Миниатюрные каминные вкладыши способны обогреть помещение площадью 60-70 м². При этом они являются экономичными, не требующими большого запаса дров или угля. Наличие топки закрытого типа и регулировки подачи воздуха, дают возможность увеличить КПД горючих материалов (дров, угля) почти на 80%.

Вторым по популярности способом обогрева является автономный обогрев при помощи одно- или двухконтурного отопительного котла. Такая система обогрева позволяет создать идеальную температуру на площади до 250 м².

СПРАВКА: При установке отопительных котлов специалисты рекомендуют выбирать устройства с закрытым типом топки. В таком случае будет решен вопрос отвода дыма.

Третьим, менее популярным, но очень эффективным вариантом является электрическое отопление. Конечно, в условиях современного экономического кризиса, установка электрического конвектора или радиатора может сделать отопление золотым.

Но есть хорошая альтернатива этому варианту: отапливать помещение не радиатором, а при помощи кондиционера. Это будет на 40% дешевле. Единственное, такой способ отопления имеет один недостаток – повышенный уровень шума.

В заключении хотелось бы добавить, имейте в виду, что отопительные конвекторы в таких помещениях грамотнее ставить непосредственно под окнами. Таким образом создается тепловой поток восходящего типа, что позволит исключить возникновение конденсата.

Теперь Вы знаете можно ли строить второй этаж на гараже и как это сделать. Желаем вам удачи!
