Каркасные проекты дома 6*8 метра – особенности строительства

Перекрытие

Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.

  • Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.
  • Если наверху будет только чердак, то балки берутся меньшего сечения.

Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.

Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.

Крепление балокИсточник goroddomov.ru

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

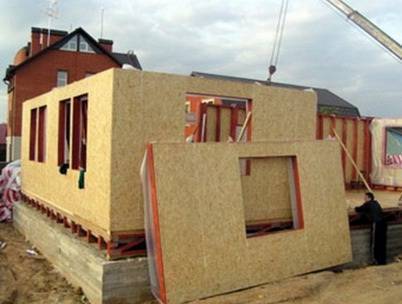

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Особенности компактного жилья

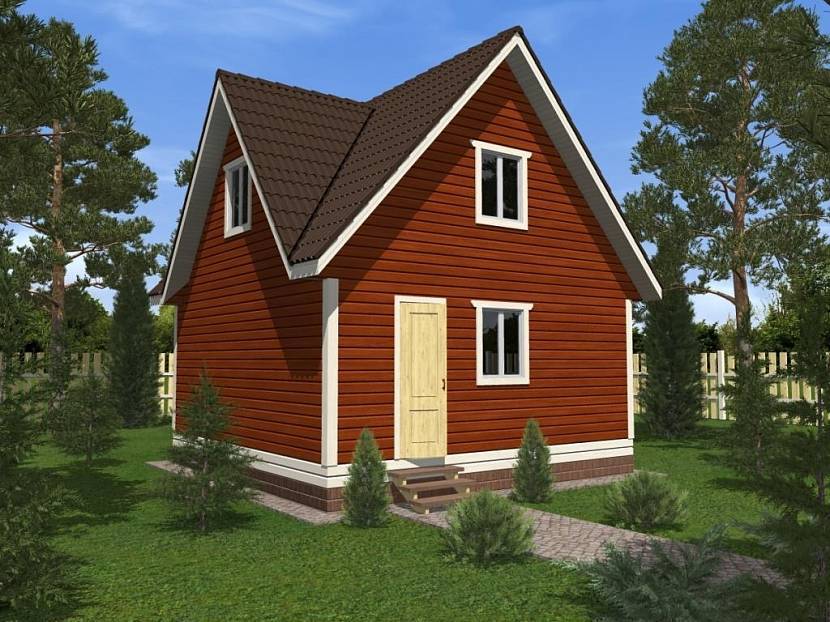

Реализация проекта дачного дома 6х8 с мансардой позволяет получить очень компактное жилье, внутри которого можно обустроить пространство, пригодное для проживания семьи, состоящей из четырех человек. При грамотно выполненной планировке в нем можно разместить все необходимые функциональные зоны, все, что может понадобиться человеку для комфортного проживания.

По размерам такой теплый дом можно сравнить с типовой городской квартирой, но наличие мансарды, подвального помещения, пристроенной веранды позволит более удобно расположиться и выделить свободное помещение практически каждому члену семьи. При оплате налогов за недвижимость, площадь мансарды не учитывается. Она – чердачное помещение, жилым по нормам не считается. Для домика небольших размеров нет необходимости возводить большой фундамент. На этом можно сильно экономить. Кроме этого, использование современных материалов и технологий строительства позволяет возводить загородное жилье в максимально короткие сроки.


Небольшой дом для проживания одной семьиИсточник brus-bany.ru

Если заранее продумать угол наклона и немного поднять стены второго этажа, пользоваться мансардным этажом будет гораздо удобнее

Выбирая для жилья дом 6 на 8 с мансардой, важно помнить о том, что второй этаж не будет полноценным, Уровень теплоотдачи у него высок. Из-за этого придется очень тщательно производить теплоизоляцию крыши и стен

Важно тщательно продумать и смонтировать систему отопления. Мансарду нельзя будет обставить привычной мебелью: для интерьерного наполнения подойдут только невысокие предметы, размеры которых способны будут вписаться в чердачное помещение.

Особенности и преимущества

Каркасный дом 6 на 6 является идеальным для размещения семьи состоящей из 4-5 человек. При этом если дом одноэтажный, то по наполнению и планировке он очень схож с обычной однокомнатной квартирой. В этом случае площадь помещений является достаточно ограниченной и позволяет комфортно находиться в них двум или трем людям одновременно, но не более.

Но так как на возведении фундамента и стен строительство не заканчивается, в большинстве случаев такие конструкции оснащают мансардой, совмещающей в себе дополнительный этаж и кровельную систему. Это позволяет значительно увеличить полезную площадь дома.


Каркасный дом 6х6 с мансардой, крыльцом и балкономИсточник himcomp.ru

Также увеличению общей площади способствует организация просторной веранды, стоимость возведения которой существенно ниже цены самого строения. Объяснить это можно тем, что веранда обычно является не отапливаемым помещением, эксплуатирующимся в теплое время года, не требующим применения тяжелых строительных материалов и дополнительного утепления.


Двухэтажный каркасный дом 6х6, обшитый сайдингомИсточник bani-nsk.ru

Существенным преимуществом любого каркасно-щитового дома 6х6, изготовленного из бруса, является использование при его возведении только цельных элементов. Это позволит сократить количество щелей между брусьями, а значит и необходимость их утепления. Такой дом будет теплым и комфортным для жизни в любое время года.

Размеры дома 6х6 являются достаточно компактными при размещении на участке, что обеспечит возможность использовать оставшееся пространство для организации мест отдыха или в любых других целях.

Шаг 2: Нижняя обвязка и пол

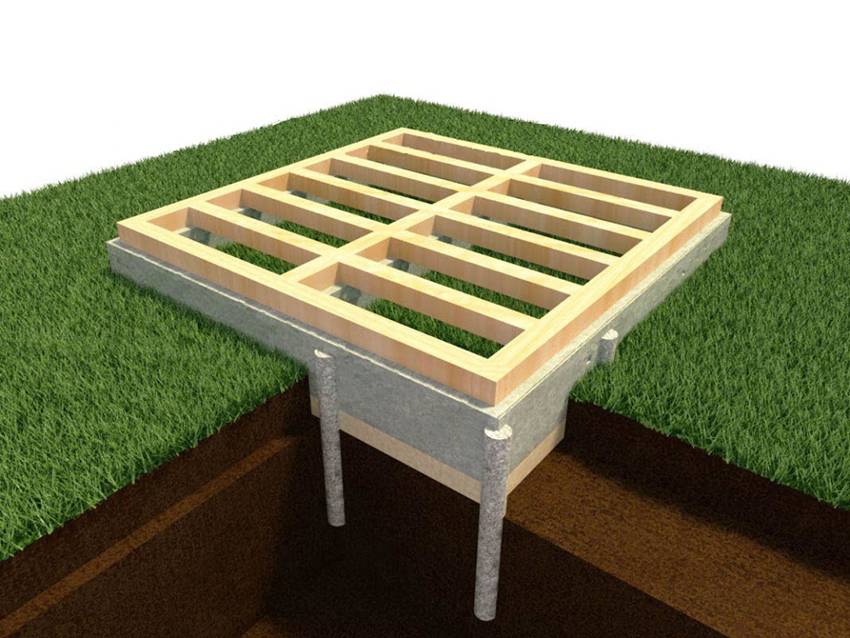

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

  1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
  2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
  3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
  4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
  5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
  6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Укладка лежня.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

  • по грунту;
  • по лагам;
  • по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

  • опирают на лежень и укрепляют с внешней стороны фасадной доской;
  • устанавливают в вырезанные в нижней обвязки пазы;
  • монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

  1. Раскраивают и нарезают балки нужной длины.
  2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
  3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
  4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

  • 2,5-3,5 м — 1 элемент;
  • 3,5-5,4 — 2 доски;
  • 5,4-7,2 — 3 распорки;
  • больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности

Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций

Для утепления деревянных полов используются материалы:

  • гранулированные — керамзит, шлак, вермикулит;
  • рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
  • плиты из минеральной ваты, пенополистирола, ДСП;
  • жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Акции и скидки

Застройщики и производители радуют клиентов благодарностью за заказы. У каждого своя программа лояльности и поощрения. Можно встретить:

  1. Тематические. Например, весенние скидки или праздничные.
  2. Покраска в подарок.
  3. Бытовка в подарок.
  4. Акционные ценовые предложения.
  5. Акции материал+монтаж.

Не стоит пренебрегать подобными предложениями, ведь это неплохой способ сэкономить. В то же время слепо доверять рекламным предложениям тоже нельзя. Чтобы убедиться в том, что скидка действительна, а подарок уже не включили в стоимость основной покупки, стоит изучить рынок, разобраться в средних ценовых предложениях. Ввиду большой конкуренции производители периодически предлагают действительно выгодные условия.

Фундамент

Строительство дома начинается с закладки фундамента. Для каркасных домов обычно используют два типа фундамента: ленточный и столбчатый (сваи). Выбор зависит от следующих условий:

  • Уровень грунтовых вод;
  • Уровень промерзания почвы;
  • Тип грунта;
  • Масса конструкции дома.

Перед возведением фундамента необходимо определить, из каких элементов и материалов он будет состоять. Размеры этих элементов, способ армирования, состав бетонного раствора. Если будет использоваться столбчатый фундамент необходимо определить расстояние между столбами и их количество, а также глубину вбивания этих столбов.

Стоимость каркасного дома 100 м2

На итоговую сумму каркасного дома влияют несколько факторов:

  1. Архитектурная часть. В этот раздел входят планировка, расчёты и рабочие чертежи. На эти факторы влияют количество этажей в доме, сложность дизайна, общая площадь сооружения.
  2. Траты на строительные моменты. А именно на выплаты заработных плат строителям, оплата работы спецтехники и эксплуатации оборудования.
  3. Насколько доступны коммуникации. Это рассчитывается индивидуально исходя из того, насколько близко проходят газ, вода и канализация.

Оплата строительных материалов – главная часть бюджета, которую иногда получается сократить. Например, при выборе вагонки и фанеры большая часть граждан покупают созданные в своей стране материалы. Это позволит сэкономить определённую часть финансов. При выборе материалов для паро- и гидроизоляции и покрытия для кровли лучше выбирать зарубежные фирмы. Экономить на столь важных моментах не стоит.

Зачастую бюджет для строительства каркасного дома распределяется следующим образом:

  • 30% от стоимости. Пиломатериалы – основа лома. Чтобы возвести перекрытия, внутренние перегородки потребуется дерево высокого качества.
  • 25-30% уйдёт на кровлю.
  • 20-25% на внутреннюю и внешнюю отделку.
  • 15% тратят на утеплители.

Каркас без отделки можно купить и за 144 тыс. руб., построить средний дом за 850 тыс. руб., просторный с индивидуальной проектировкой и отделкой обойдется хозяину в сумму от 1 до 2-х млн. руб.

Шаг № 1 Проект каркасного дома

Проект каркасного дома

Почему нужен проект дома?

  • Правильный расчет прочности.
  • Возможность предварительно оценить стоимость строительства.
  • Надежность и продуманность конструкции дома.
  • Экономия при строительстве.
  • Возможность в последующем сделать перепланировку опираясь на проект.
  • Облегчает процесс и сокращает время строительства.

Готовых и бесплатных проектов каркасных домов очень много на просторах интернета с довольно детальным описанием. Но бывает так, что очень сложно подобрать проект под себя. В этом случае его Вы можете нарисовать сами. По обучавшись пару часов рисовать в SketchUp и выбрав за основу привлекательный для Вас проект, основываясь на технологии строительства каркасных домов, сможете создать, что то более индивидуальное.

Проект каркасного дома нарисованного в SketchUp

При выборе готового проекта или самостоятельном проектировании стоит обратить внимание на расположение дома на участке. Строительные нормы и правила(СНиП) — именно этим документом регламентируется строительство дома

А в частности он включает в себя предельные расстояния расположения дома от различных объектов.

Расположение дома на участке по СНиП

Эскизный план

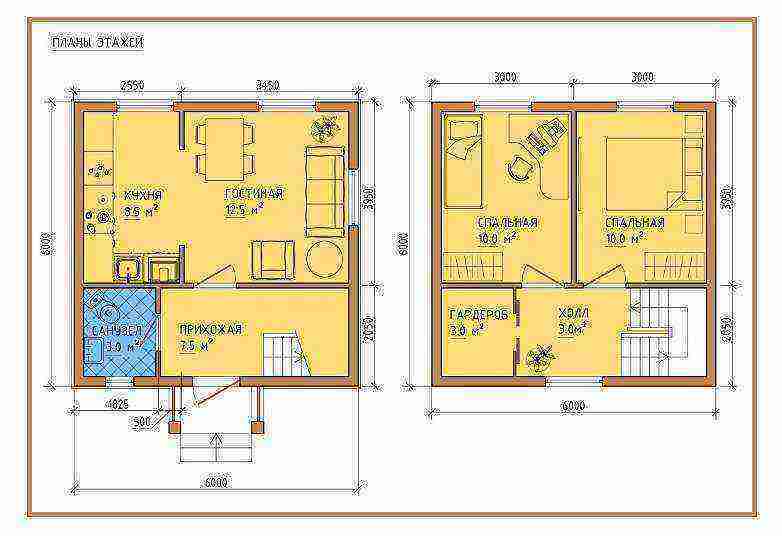

Проект каркасного дома 6х8 мансардой КД-171

В создании эскизного плана участвуют архитектор и заказчик, здесь учитываются все детали: расположение комнат, этажность, отделка экстерьера и интерьера, а также все другие пожелания клиента. На этом этапе можно узнать, сколько в среднем потребуется средств на возведение собственного каркасного дома с мансардой.

Для получения разрешения на возведение здания специалисты приступают к составлению чертежей. Этот вид документации потребуется предоставить в органы контроля по строительству. Разрешительная бумажная документация будет свидетельствовать, что дом безопасен для эксплуатации и соответствует всем требованиям и нормам, сюда включаются следующие чертежи: фасада, композиционные, вертикального и горизонтального разреза. В зависимости от округа в разрешительную документацию могут входить разные виды чертежей, точная информация предоставляется в местных органах надзора по строительству.

Написание рабочих чертежей

В рабочих чертежах помечают месторасположение оконных и дверных проемов, а также особенности всех деталей здания. Они не только используются как пособие по строительству, но и являются основой для приобретения стройматериалов. Здесь необходимо указать все мелочи: коммуникации, виды отделки и необходимое оборудование для комфортного проживания.

Необходимые виды документации: схемы окон, дверей, расположение кладовых и кухни, план насаждений, описание здание и покомнатные схемы, конструктивные особенности мансарды, придомовых построек, оград, детали свеса крыши. Проект каркасного дома 6х8 по созданию рабочих чертежей разрабатывается на этапах по созданию с основной бумажной документации.

Проекты конструкций

Проекты каркасных домов 6 на 8 по конструкциям заключаются в следующем: выбирается способы возведения и проверяется возможность использования того или иного метода. Просчитывается жесткость конструкции всех элементов.

Здесь необходимы чертежи:

  1. Фундамента;
  2. Обмера работ;
  3. Стенового каркаса;
  4. Межэтажного и верхнего перекрытия;
  5. Виды конструкций;
  6. Балочного настила.

Для выбора фундамента потребуется разработка чертежей по вертикальному и горизонтальному разрезу. Здесь нужно учесть климатические особенности региона, состав грунта, проводится полный геологический анализ почвы. В чертежах горизонтального разреза по балочному настилу указываются количество основных опор и их месторасположение, виды ригелей, балочных упоров.

В бумажной документации по стеновому каркасу указываются все размеры, количество опор и их расположение по каждой стене, краям проемов и в конце балок. На чертеже прописываются все стены, и придается дополнительная жесткость конструкции. Отмечаются балки, взаимодействующие со стеновым каркасом.

В виде примыкания каркаса в разрезе представлены строительные чертежи. Примыкание показываются следующим образом: метод крепления строительной плиты к каркасу, технология стыковки каркаса между собой, формы башмаков и их месторасположение, сколько необходимо для возведения каркаса гвоздей, в зависимости от места.

Обмеры работ требуется, чтобы приобрести стройматериал в необходимом количестве, за счет чего этот процесс выполняется до начала процесса по возведению. На плане типа конструкций помечают важные моменты и порядок работ, а также материал для изготовления.

Обвязка

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски  устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Сначала монтируются угловые стойки. Они фиксируются  при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж  делается тремя  способами:

  • Методом вырубки
  • Перфорированными кронштейнами
  • Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

6. Внешняя отделка

  • Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
  • Обрешетка обрабатывается антисептиком и огнеупорным составом
  • Далее идет монтаж отделочного материала по определенной технологии

Поверх крепят пароизоляционную  пленку.

8. Внутренняя отделка

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками
